Особенности снегоходов на колесах низкого давления

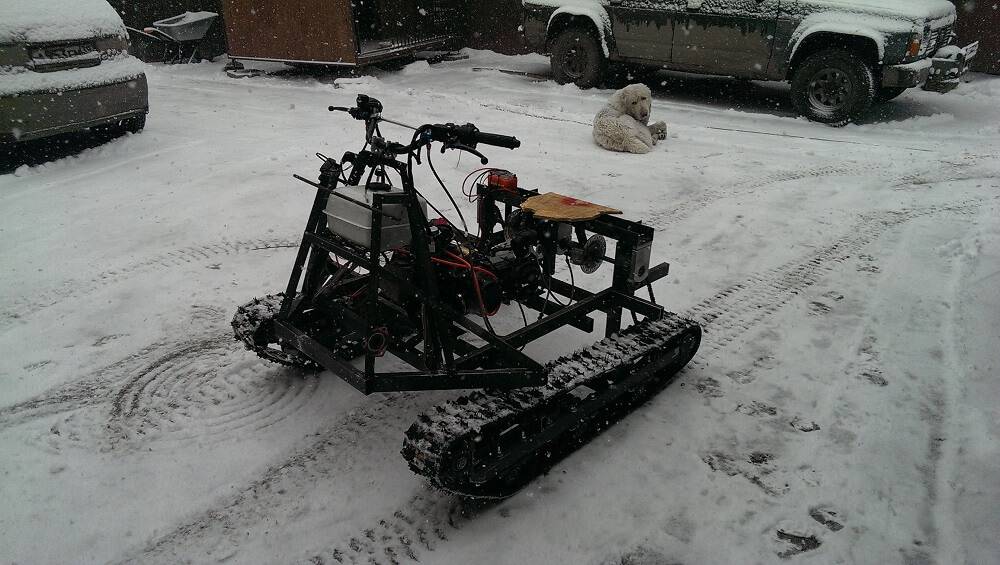

Как сделать самодельный снегоход из мотоблока на гусеницах

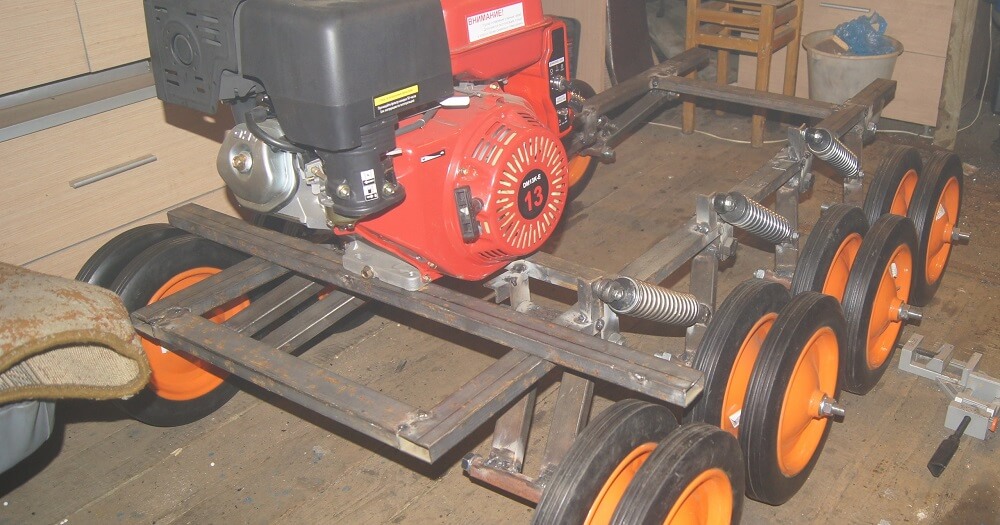

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков. Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор

Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую

Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу. Вес снегохода со всеми частями получился 76 кг

В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг)

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Снегоход с двигателем от мотоблока:еще вариант

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т.д.

Интересно! Самодельный измельчитель травы и веток из стиральной машины, тут!

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Движение по массивам снега

Для того чтобы сделать снегоход из мотоблока, понадобится силовой агрегат, сварочный аппарат, гусеницы (лучше всего сконструировать из транспортировочной ленты), хотя можно использовать и колёса. Все детали собираются на основе чертежа, черчение которого проводится только после того, как уже определились с видом будущего аппарата. достаточно трудно перемещаться, снегоход может преодолеть практически любые завалы снега.

Приступая к работе, нужно определиться с назначением аппарата. От этого зависит его грузоподъёмность и мощность. Лучше всего начать с картонного макета, который поможет двигаться в нужном направлении. Многие детали можно , их необязательно покупать. Лучше всего выбирать гусеницы, а не колёса, ведь они облегчат передвижение по снегу.

Этапы работ

Изначально нужно создать раму, для которой понадобятся трубы с мотоцикла. Им придаётся требуемая форма благодаря трубогибу, после чего проводится точечное сцепление сваркой. Все детали соединяются неразрывным швом, чтобы не было открытых стыков. После этого приваривается кронштейн к элементу рамы и крепится сидение. От выбираемой мощности и надёжности комплектующих зависит будущее назначение аппарата.

Для установки руля и сидений в самодельный снегоход из мотоблока можно использовать любые поверхности, будь то старое кресло или рулевое управление велосипеда. От этого зависит и количество мест для пассажиров

Важно умело подходить к выполнению работ, ведь все элементы устройства должны быть надёжно скреплены и слажено работать. Это позволит переделать мотоблок в снегоход, который сможет проезжать большие территории даже в сильную метель

О том, как из мотоблока сделать снегоход или вездеход, известно многим народным умельцам. Это рациональное использование устройства, которое в обычных условиях непригодно для использования зимой. Главным преимуществом таких манипуляций является то, что после холодной поры конструкцию можно обратно вернуть к виду мотоблока.

Чтобы мотоблок не хранился без дела в гараже, его намного лучше переделать в снегоход или вездеход

Но подобные манипуляции должны выполняться очень осторожно, чтобы не допустить ошибки и предотвратить несчастные случаи. Также не рекомендуетс

Дай нашему человеку двигатель – и он смастерит из него мотоблок, трактор, катер или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин». А поскольку территория, где снежное покрытие лежит практически полгода, в нашей стране довольно обширна – вопрос «как сделать снегоход», достаточно актуален.

Самодельные снегоходы прошлого сезона – видео обзор.

Существую даже модели, разработанные народными умельцами и затем выпускающиеся мелкосерийными партиями.

Важно! Все предложенные в материале конструкции, не являются средством передвижения с точки зрения Закона. На них можно перемещаться на свой страх и риск по безлюдным заснеженным просторам, а вовсе не по дорогам, включая зимники.

Как сделать снегоход из мотоблока – поэтапная сборка

От соблюдения алгоритма изготовления снегохода из мотоблока зависит половина результата. Поэтому выполняйте все действия строго в указанном ниже порядке. Самодельный снегоход изготавливается в такой последовательности:

  1. Для начала сварите раму. Для этого нужно использовать стальные листы и трубы. При помощи трубогиба придайте деталям нужную форму, предварительно нагрев металл газовой горелкой. Соединяйте детали исключительно посредством сварки. После изготовления рамы покрасьте ее, чтобы металл как можно дольше не поддавался воздействию коррозии;
  2. После полного высыхания краски необходимо закрыть все имеющиеся стыки неразрывным швом, после чего к несущей части каркаса приварите прочный металлический кронштейн, который будет удерживать двигатель снегохода. Как вариант, можно приварить кронштейн из чугуна, но делать это допускается только в том случае, если ваш снегоход будет обладать большими размерами и весом;
  3. На следующем этапе в нижней части снегохода из мотоблока нужно приварить лыжи. Для этого возьмите стальные полосы, нагрейте их, и загните передние части деталей под углом в 45 °. Обязательно закалите металл, чтобы потом он не вернулся в свое изначальное положение;
  4. Далее установите на кронштейн мотор, сцепление и систему зажигания от мотоблока. В задней части снегохода установите и закрепите топливный и масляный бачок;
  5. После этого приварите к конструкции сиденье и рукоятки. К правой ручке подведите переключатели управления дроссельной заслонкой, кнопку пуск и рычаги ручного тормоза, снятые с мотоблока. Вертикальную ось рукояток соедините с лыжами так, чтобы они поворачивались при повороте рулевого механизма.

Изготовленная снегоходная приставка из мотоблока практически ничем не уступает своим рыночным аналогам. Она способна перевозить взрослого пассажира и его небольшую поклажу по глубокому снегу. При этом потребление топлива самодельным снегоходом будет в разы меньше.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

Читать также Эпитет к слову васильки

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами. Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов  по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см. Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах. Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.


Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов  по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала.


Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

  1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
  2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
  3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
