Скутер Kymco Super Fancy — обзор электрооборудования в виде схемы

Где стоят ограничители на скутере Kymco Agility 50

Кимко Агилити 50 это маленький, легкий и надежный скутер для неспешной езды по городу. Многие мопеды приходят со встроенными с завода ограничителями, чтобы соблюдать законы в государствах, которые позволяют ездить на мото до 50 кубов без регистрации и не открывать права на скутер.

Ограничители максимальной скорости на Agility 50:

CDI (модуль зажигания) ограничивает крутящий момент двигателя до 7000 об/мин
Вариатор и ремень имеет конструкцию, ограничивающую максимальную скорость
Жиклер карбюратора ограничивает расход топлива

Все они вместе ограничивают скутер до максимальной скорости 50 км/ч (в соответствии с требованиями для водителей без прав). Душылки могут быть легко удалены (дилером или владельцем), что увеличит разгон до 75 км/ч и улучшит динамику. Вы можете заменить CDI или проделать некоторые операции в катушке зажигания, которые будут ограничивать мотор до 9000 об/мин, а не 7000. Также можно удалить ограничитель с вариатора, что придаст немного скорости, и установить несколько больший основной жиклер, который будет слегка обогащать смесь для лучшей производительности. Но в таком случае нужно быть готовым к увеличению расхода топлива.

Тормоза тайваньского Агилити типичны для скутеров этого класса: дисковые передние и барабанные задние. Оба тормозные механизмы работают хорошо (задний тормоз намного лучше, чем в большинстве скутеров из Китая). Колеса 12» , что опять-таки характерно для таких мопедов и, конечно, лучше, чем 10» покрышки, установленные на многих полтинниках.

Объем бензобака составляет 5 л, на которых Вы сможете преодолеть расстояние не менее 150 км. Расход бензина моего Kymco Agility 50 приблизительно 2,5 литров на 100 км. При снятых ограничителях и движении с нагрузками трата топлива будет где-то 3,2 л.

Агалити 50 имеет хорошую особенность в том, что сиденье разделено на две части, а задняя его половина может быть зафиксирована в вертикальном положении, чтобы выступать в качестве спинки, как показано на фото ниже.

Размер багажника-унитаза позволяет положить в него шлем для скутера. Обычно в стандартную комплектацию входит и кофр. На панели приборов присутствует спидометр, одометр, но нет тахометра. Также есть указатель уровня топлива и современные часы.

Двигатель Kymco Agility 50 является обычным 4 тактным 2 клапанным силовым агрегатом типа GY6, объемом 49,5 см3, который устанавливался на многих скутерах на протяжении нескольких десятилетий. Этот испытанный двигатель способен на длительный срок службы, если его правильно обслуживать и эксплуатировать.

Освещение скутера не подходит для дальних поездок в темное время суток (лампочки по 35 Вт). При установке более мощного света нужно быть осторожным, чтобы избежать расплавления пластика. С другой стороны на 50 кубовом мотороллере Вы не будете передвигаться слишком быстро, так что прожектор, освещающий дорогу на километр перед мопедом, не нужен.

Отзыв о скутере Kymco Agility 50

Этот краткий обзор скутера Kymco Agility 50 является отзывом владельца Кимко Агилити.

Компания Kymco базируется на Тайване и разрабатывает мотороллеры с 1963 года. До этого они делали запчасти для Honda. Кимко имеет хорошую репутацию и на самом деле в начале 2008 года Kymco был выбран BMW поставщиком двигателей для их кроссового мотоцикла G450X Enduro. А в конце 2013 года Kawasaki объявила, что их новый скутер J300 производится в партнерстве с Kymco.

Это означает, что их инженерия на шаг или два опережает большинство производителей китайских скутеров, хотя все-таки качество запчастей не дотягивает до уровня лучших японских фирм, таких как Suzuki. Эксплуатируя Kymco Agility 50, я обнаружил, что качество деталей, инженерный дизайн и сборка скутера немного лучше, чем у аналогичных китайских моделей.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Устраняем неисправность

В первую очередь следует понять, в чём она заключается

Даже если причина была найдена, стоит обратить внимание и на остальные возможные проблемы, поскольку они могут быть связаны между собой. Требуется:. Проверить заряд аккумулятора

В холодное время года его стоит держать заряженным, поскольку от этого косвенно зависит мощность искры

Проверить заряд аккумулятора. В холодное время года его стоит держать заряженным, поскольку от этого косвенно зависит мощность искры

В первую очередь это важно для старых транспортных средств, поскольку ресурс их аккумуляторов уже частично выработан. Убедиться в качестве используемого топлива

Всегда следует брать бензин только на надёжных заправках

При плохом питании железный конь может подвести в самый неподходящий момент

Неважно, поездка планируется на мопеде альфа или скутере симфония. Правильно подобрать масло

Его качество и вязкость тоже имеют значение. В холода следует использовать зимнее масло. В том случае, если заливает свечу на скутере 4т, обязательно проверить, что клапаны правильно отрегулированы. Если это не так, то топливо может попасть в камеру в неправильный момент и не загореться. Проверить, не загрязнен ли воздушный фильтр. Он может требовать чистки или даже замены.

Если в качестве системы подачи топлива используется карбюратор, то следует отрегулировать его винт качества смеси. Убедиться в том, что свеча зажигания работает оптимально. В случае необходимости отрегулировать зазор между электродами, заменить свечу или катушку зажигания.

Правила обслуживания

Основные механизмы электросамоката настраиваются при предпродажной подготовке заводом-изготовителем. Иногда может возникнуть необходимость самостоятельной доводки узла, который потерял первоначальные свойства в процессе эксплуатации.

Настройка тормозной системы

Тормоза самоката проходят тонкую настройку во время производства. Чтобы произвести дополнительную подстройку системы, следует руководствоваться таблицей:

	Задние тормоза	Передние тормоза
Тугой ход	Повернуть винт натяжителя на правом рычаге против часовой стрелки до момента свободного проворота колеса.	Регулировать винт на левом тормозном рычаге против движения стрелки часов, пока не будет достигнут легкий колесный ход.
Слабый ход	Поворачивать регулировочный винт, пока колесо не станет крутиться с небольшой нагрузкой.	Крутить настройку в сторону, обратную движению стрелки часов, пока не возникнет эффект легкого трения.

Регулировка главного узла

Заводская настройка постепенно сбивается, при езде по неровным поверхностям и со временем. Чтобы самостоятельно отрегулировать узел, необходимо совершить несколько действия по регламенту:

вывернуть рулевую стойку в правую сторону, до упора;
используя разводной ключ подходящего размера, затянуть фиксирующий болт подшипников.

Натяжение ремня привода

Одна из частей конструкции, требующая периодической дорегулировки. В процессе интенсивного использования, не получится избежать шумов, связанных с ослаблением натяжения ремня.

При плановой замене или регулировке необходимо снять заднее колесо с фиксирующих болтов и свободно перемещается по вилке.

Установить самокат вниз головой, на ровную плоскость и выяснить направления движения ремня.
Ослабить центровочные гайки и выставить диск натяжения.
Выставить оптимальное натяжение перемещая колесо направо и налево.
Затянуть гайки и проверить натяжение.

Регулировка руля

Перед каждой поездкой нужно проверять рулевую рейку на люфт. При обнаружении, затянуть фиксирующую гайку с помощью рожкового ключа или шестигранника.

Солидно выглядящий скутер

Это очень солидно выглядящий скутер, который должен найти отклик в сердцах матёрых райдеров. Но только если смотреть на него, как на картину, не менее, чем с 2 метров. А вот при детальном осмотре начинаются проблемы, особенно по сравнению с конкурентами.

При своей сухой массе чуть менее 227 кг, Kymco AK550 можно назвать тяжёлым. Но это так точно не из-за низкокачественных комплектующих. Алюминиевые «кости» держатся на таких же колёсах. Это помогает скинуть как подрессоренную, так и неподрессоренную массу. Передний 120/70 и задний 160/60 легкосплавные диски оба диаметром в 15 дюймов. Они дают «АК» гораздо лучшую управляемость, чем можно ждать от скутера. Кажется, самые большие заводские колёса для скутера в наши дни достигают 16 дюймов, так что 15-е колеса — это вполне неплохо.

Никаких устаревших барабанных тормозов. И спереди и сзади стоят гидравлические дисковые тормоза. Спереди установлено два 270-мм диска, сзади — один 260-мм. Тормозные компоненты Brembo и ABS Bosch 9.1, которая предотвращает блокировки обоих колёс, а не только переднего. Ещё один приятный бонус от KYMCO — 41-мм вилка-перевертыш и горизонтально расположенный моноаммортизатор сзади, который почти незаметен и не вмешивается в общий дизайн. Однако из настроек подвески имеется только незначительная регулировка сжатия сзади.

Схемы электроскутеров

Приведенная ниже схема очень удобна для чтения благодаря цветному выделению соединительных проводников. За счет этого схема проста и понятна. Общий провод здесь выделяется зеленым цветом.

Еще одна подробная и доступная для чтения схема для электроскутера производства Китая, в цвете.

Для примера предлагаем еще одну схему, для корейского электроскутера Daelim.

Надеемся, приведенные схемы будут полезны и помогут каждому пользователю при обнаружении неполадок и для понимания устройства вашего электротранспорта.

Предлагаем другой свежий материал — о правах на электроскутер.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

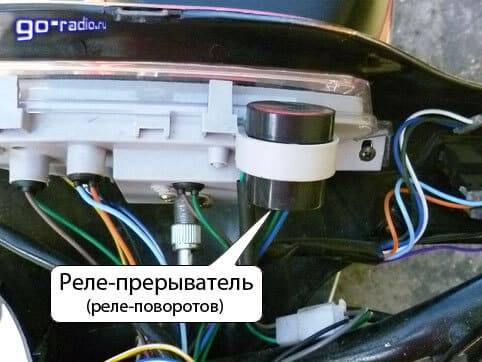

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Электросхема китайского мотоцикла 250 кубов

Электрика китайского мопеда

Небольшой обзор элементов электрооборудования мопеда спрятанных под обшивками над двигателем. Начнём с правой стороны. Не снимая кожухов видно стартёр и катушку зажигания.

Правая сторона мопеда

Сняв кожух, стало видно пусковое реле и регулятор напряжения:

Правая сторона без кожухов

С левой стороны находится аккумулятор, реле поворотов и модуль зажигания.

Реле поворотов имеет 2 контакта

Чтобы было легче отключать аккумулятор, то можно использовать автомобильный двух контактный разъём. Штатный аккумулятор постоянно оставлял следы электролита под собой, поэтому я его сменил на новый с гелем вместо обычного электролита.

Аккумулятор подключен через разъём

На схеме ниже прикрепил фотографии с номерами, чтобы было легче ориентироваться.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
