Шкив вариатора ведомый

Регулировка вариатора снегохода Буран

1. Регулировка ведомого вариатора Так как ведомый вариатор установлен на коробку и регулировки выполняются относительно ведомого, регулировку начинаем с ведомого вариатора. Замеряем расстояние между внутренними гранями тарелок на расстоянии 3,5 мм от края тарелок (узнать на какой ремень настроен вариатор), какой набор шайб по толщине требуется подложить.

Но как показала практика достаточно измерить по краю тарелок. Если намеряем, на глубину 3,5мм 29мм – это 30 по краю (под ремень 30мм). Если получилось при замере 30мм ( под ремень 30мм), а требуется настроить под 33мм, требуется набор шайб 3мм. Как показала практика достаточно набрать 1,5 -2 мм.

Разгибаем стопорную пластину, отворачиваем болт крепления неподвижного конуса. Снимаем обе шайбы с болт заворачиваем наместо, он будет служить упором болта съѐмника.

Устанавливаем съѐмник и снимаем неподвижный конус

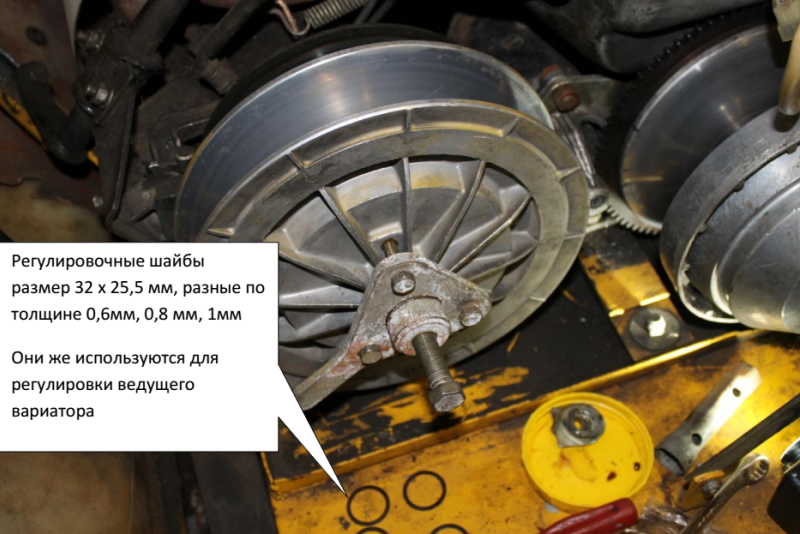

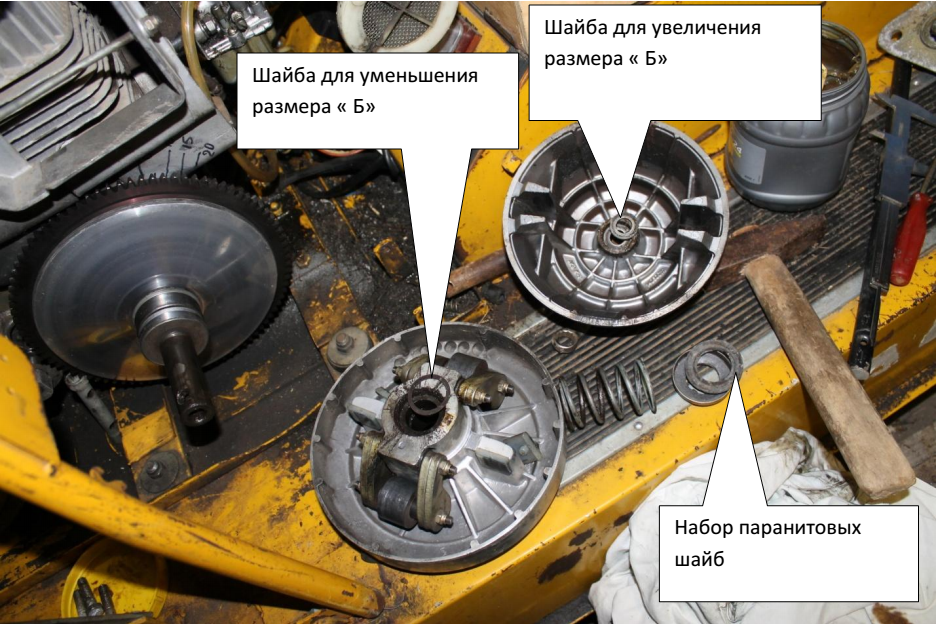

Устанавливаем между неподвижным конусом и полукольцами регулировочные шайбы

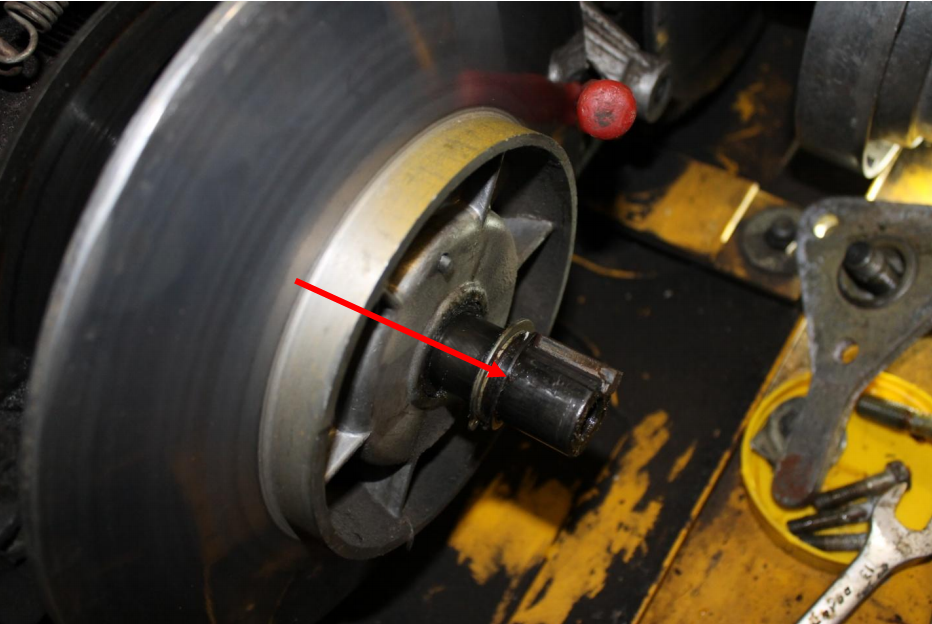

Притягиваем болтом с одной шайбой, обращаем внимание как встала шпонка. Ставим

Шпонка должна быть на пару миллиметров утоплена, во избежании упора шайбы в шпонку Стопорную шайбу, заворачиваем и стопорим (стопорить желательно по окончании проверки регулировки). Измеряем расстояние между конусами, оно должно быть 31,5 -32,5 мм.

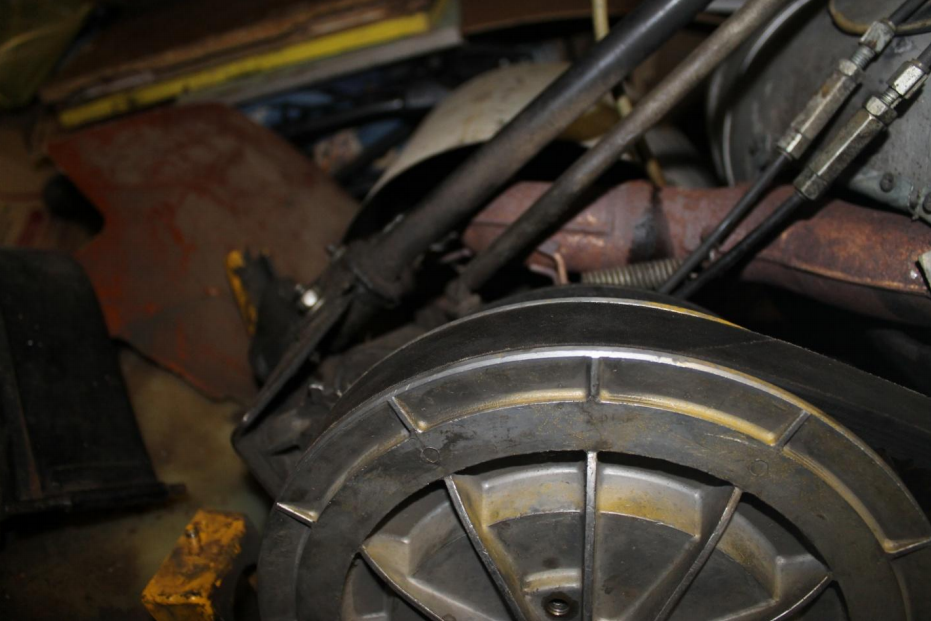

Разводим конусы и вкладываем ремень, по ремню постучим деревянным брусочком или ручкой молотка, зазор между ремнѐм и конусом должен стремиться к 1 мм, хотя бы пару миллиметров.

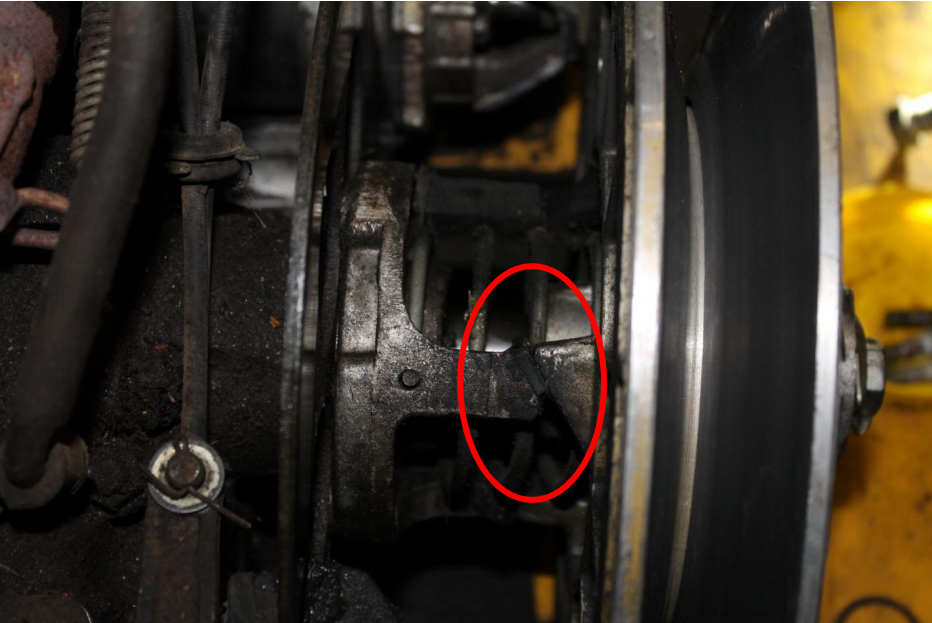

Получается вот так со стороны сухарей

И вот так ремень

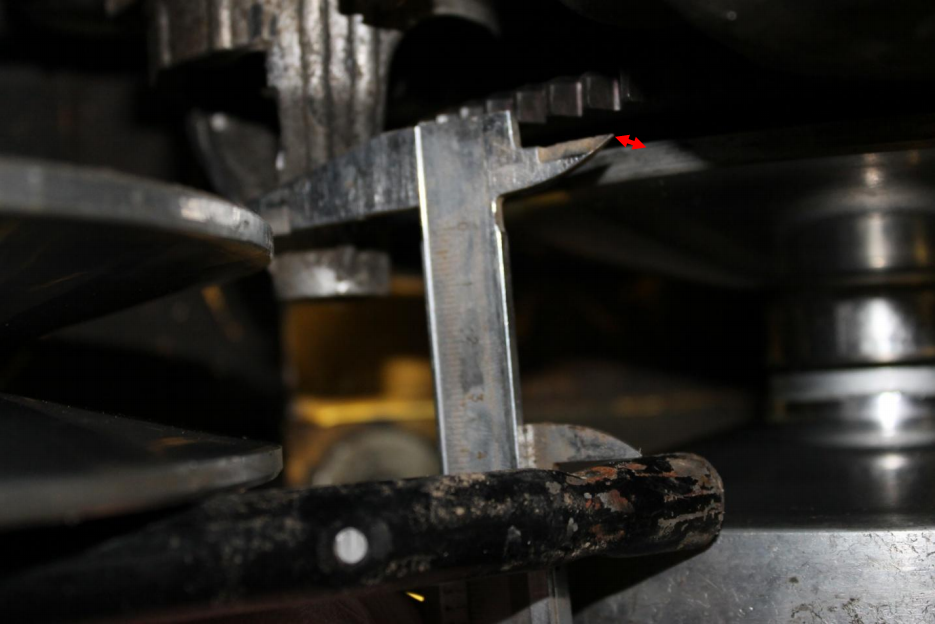

2. Измерение межосевого расстояния Измеряем расстояние между осями ведущего и ведомого вариатора, оно должно составлять 278 – 283 мм или хотя бы около этого (у меня получилось 276 мм). Если размер отличается, добиваемся этих пределов с помощью переворота подмоторного основания двигателя или как на форуме.

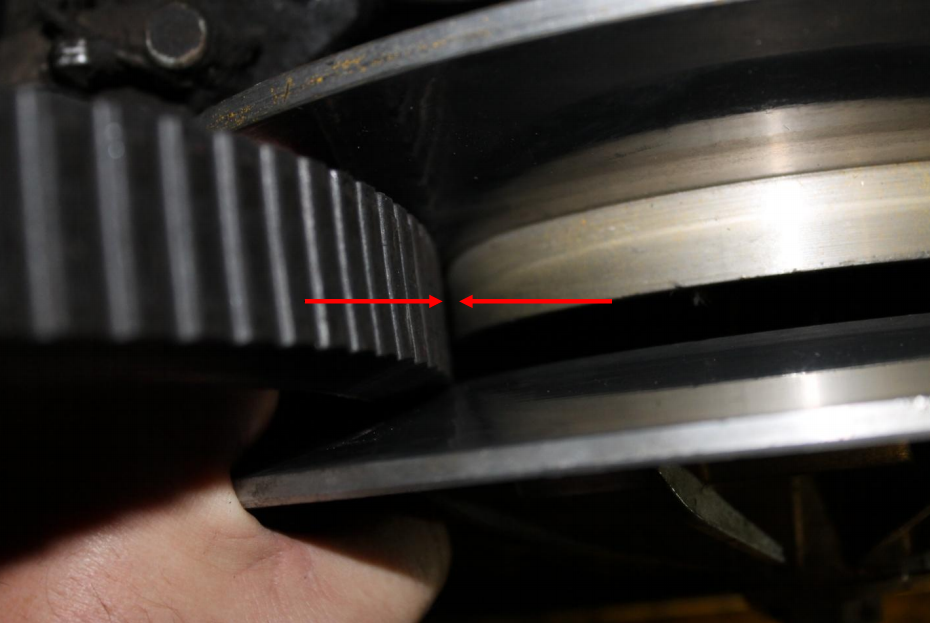

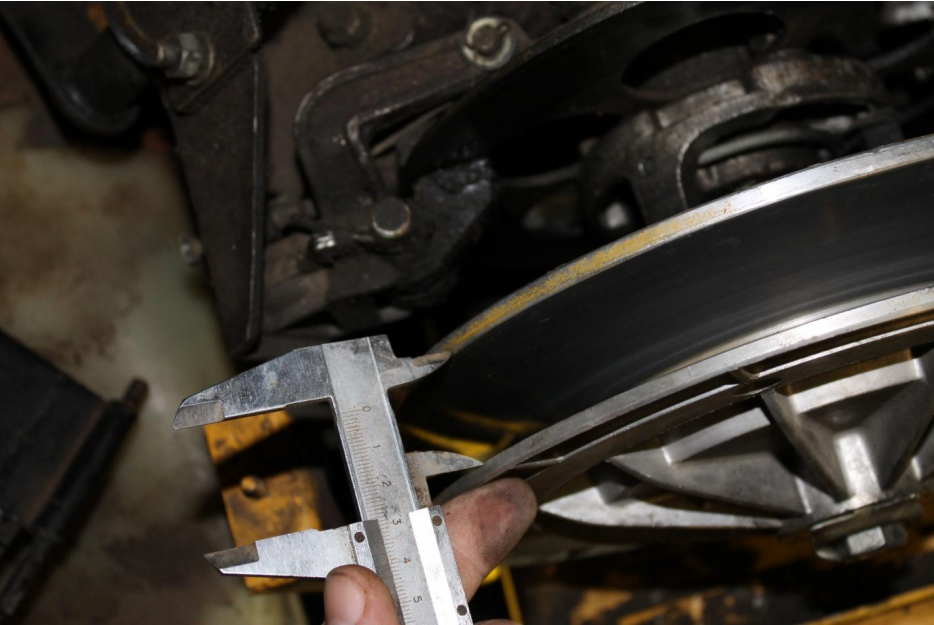

3. Измерение расстояния между наружными плоскостями неподвижных конусов ведущего и ведомого шкивов С помощью двух линеек, прикладываемых к плоскостям неподвижных конусов ведущего и ведомого шкивов измеряем размер А. Мне достаточно для измерения одной линейки как на рисунке (линейки под рукой не было, для наглядности воспользовался трубкой). Измеряю в передней части ведущего вариатора и задней, размер должен быть одинаков. Более наглядней на чертеже:

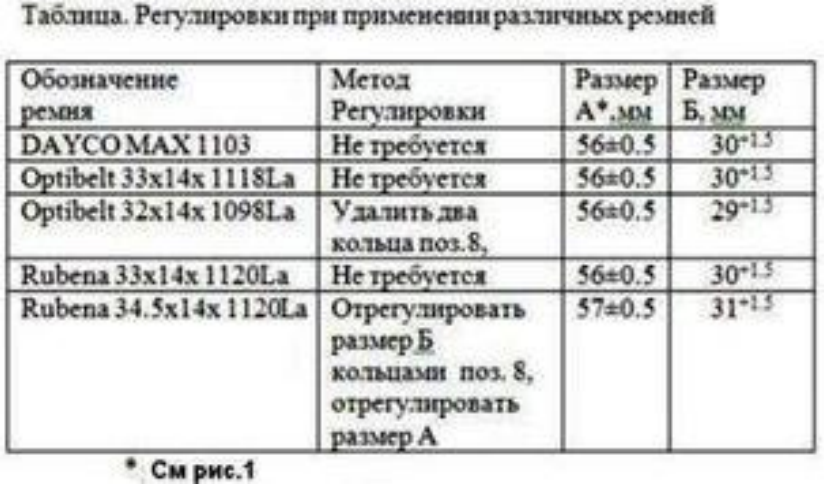

Требуемый размер А выставляем согласно таблицы. ДляRubena 33x14x1120La размер А=56мм с допусками 0,5мм.

4. Регулировка ведущего вариатора Регулировка ведущего вариатора заключается в выставлении размера Б, согласно таблицы выше, для Rubena 33x14x1120La размер Б=30 мм с допуском + 1,5мм. Регулировка выполняется с помощью шайбы (шайб) 8, устанавливаемой между крышкой вариатора и валом вариатора. Если например вариатор изготовлен под 33 мм ремень, а требуется поставить на 32 или подношенный 31,5мм, а размер Б не удаѐтся сделать меньше 30 мм. Регулировку можно выполнить подкладкой шайб, применяемых для регулировки ведомых вариаторов (32х25,5 мм), между крышкой вариатора и корпусом подвижного конуса.

После регулировки под 33мм ремень (шайба 2мм), у меня бурка стал трогаться при более низких оборотах, примерно 1800 об/мин, для 28 сильного двигателя стало тяжеловато. Вышел из ситуации просто, под пружину нарезал паранитовые шайбы (общей толщи ной 2 мм), которые вкладываются в чашу пружины. Обороты страгивания стали как и прежде 2300 об/мин. Для тяжѐлых условий в запасе ещѐ набор паранитовых шайб, с их помощью регулирую жѐсткость пружины, соответственно тягу.

голоса

Рейтинг статьи

Монтаж и демонтаж шкива.

Для установки шкива наверните его на хвостовик коленчатого вала двигателя, сдвиньте подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и выполните затяжку воротком за вал. Момент затяжки 8…10 кГм. Установите ремень и кожух вариатора в соответствии с руководством по эксплуатации снегохода.

Демонтаж шкива с хвостовика коленчатого вала производится в следующей последовательности:

  1. снять кожух вариатора;
  2. снять вариаторный ремень;
  3. сдвинуть подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и застопорить конус от обратного перемещения с помощью распорки между подвижным конусом и упором;
  4. застопорить коленчатый вал двигателя от проворачивания с помощью металлического предмета, установленного под зуб шестерни электрозапуска;
  5. отвернуть вал, пользуясь воротком.

Особенности управления коробкой вариатором

Когда автомобиль, оснащенный стандартной коробкой автомат, набирает скорость, приходится раскручивать обороты двигателя перед включением каждой передачи. Автомобиль с вариатором разгоняется при постоянных оборотах силового агрегата. На основании программы управления, выбранной водителем, вариатор самостоятельно изменяет передаточное число трансмиссии.

При подъемах на возвышенность, преодолениях преград или торможениях водитель нажимает на педаль газа, а вариатор автоматически снижает передачу. В это время диски шкивов синхронно передвигаются (сходятся/расходятся), занимают заданное положение, чтобы обеспечить требуемую величину момента кручения выходного вала вариатора.

При помощи электроники, коробка вариатор CVT может резко переключаться, например, перескакивая с виртуальной шестой на восьмую передачу. Или, по желанию водителя, можно постепенно переходить на следующий режим с имитацией последовательного переключения.

Где применяются вариаторы CVT

Благодаря простоте конструкции и комфортности управления, коробки передач вариаторного типа устанавливаются на автомобилях известных производителей: AUDI, INFINITY, NISSAN и др.

Вариаторы также нашли широкое применение в следующих механизмах и технических устройствах:

  1. Сверлильные станки.
  2. Тракторы и прочие сельхоз машины.
  3. Мотороллеры.
  4. Снегоходы.

От чего зависит ресурс вариатора? Материалы для повышения долговечности механизма

Транспортные средства с вариаторами не предназначены для эксплуатации в условиях бездорожья. Кроме того, нельзя резко нажимать на газ, так как это может привести к проскальзыванию ремня и снижению ресурса деталей.

Также снижение срока службы механизма становится следствием перегрева деталей. Например, если для удержания скутера в неподвижном положении на склоне используются педали, а не стояночный тормоз, то перегрева не избежать.

Даже при бережном отношении к вариатору многие детали испытывают большую нагрузку. В первую очередь, это сопряженные с валами поверхности подвижных дисков и ремень.

Для снижения износа пары диск-вал применяются смазочные материалы. Однако классические составы вытесняются твердыми смазками, которые оптимально подходят для деталей вариатора благодаря сухой текстуре и длительному сроку службы.

Обычные смазки при нанесении с высокой вероятностью могут попасть на внутренние поверхности дисков, что приведет к проскальзыванию ремня. Кроме того, они нуждаются в частой замене из-за вымывания, испарения и загрязнения.

Твердосмазочные материалы наносятся на поверхности однократно и не требуют обновления – обеспечивают снижение трения и износа сопряженных элементов на протяжении всего срока службы вариатора. Данное решение является более удобным, так как исключает необходимость постоянного контроля состояния смазки и ее обновления.

Владельцы скутеров часто применяют для вариаторов покрытие MODENGY 1002. Оно наносится из аэрозольного баллона и сохнет при комнатной температуре – его легко применить даже в гараже без дополнительного оборудования.

Рис. Детали вариатора скутера с покрытием MODENGY 1002

Создание твердосмазочного слоя на деталях вариатора позволяет предупредить износ и необходимость замены дорогостоящих деталей.

Также покрытие распыляется на грузики вариатора или внешнюю часть диска, чтобы снизить износ при перемещении роликов по дорожкам.

Снижать истирание ремня вариатора с помощью смазок нельзя – ремень будет проскальзывать и скутер не поедет.

Для обеспечения стабильной работы необходимо своевременно менять ремень – чаще, чем рекомендует производитель.

Также нужно периодически проводить визуальный осмотр ремня на предмет сколов и трещин, а также изменять его ширину. Заводской размер ремня указан на наружной поверхности, при наличии отклонений в значениях, появлении трещин и повреждений лучше провести замену.

Чтобы обеспечить длительный ресурс вариатора, исключить непредвиденные выходы деталей их строя и поддерживать высокие характеристики устройства необходимо бережно эксплуатировать механизм и защищать его компоненты от повышенного трения и износа, а также следить за состоянием ремня.

Ведомый шкив

Снимите кожух вариатора и ремень вариатора со снегохода.

Отверните болт 15, снимите стопорную шайбу 14, втулку 13, затем снимите ведомый шкив с вала вариатора.

Для разборки ведомого шкива вариатора используйте приспособление для сжатия пружины (съемник полумуфты ведомого шкива вариатора).

Совместите штифт со шпоночным пазом

Снимите пружинящее стопорное кольцо 12, чтобы снять полумуфту 11, пружину 10 и подвижный диск 6 шкива.

ПРЕДУПРЕЖДЕНИЕ

Полумуфта ведомого шкива подпружинена, пользуйтесь показанным выше инструментом

Проверьте на трещины, царапины и на свободное движение при сборке с неподвижным диском.

C помощью нутромера измерьте диаметр втулок 7 и 9.

Точка измерения должна быть, как минимум, в 5 мм от края втулки.

Если износ у втулки 7 более заданного, необходимо заменить подвижный диск со втулками, если у втулки 9 – заменить втулку.

Предел износа втулки ведомого шкива, мм

Проверьте вкладыши на износ. Замените, когда боковая кромка имеет размер 3,5 мм или менее.

Здесь измерить толщину основания

Поверхность, прилегающая к диску

При замене вкладышей всегда устанавливайте новый комплект (3 штуки) для сохранения равного давления на полумуфту 11.

Собирать детали шкива в обратном порядке процедуры разборки.

15 Крепежный винт шкива

Затяжка от 21,57 до 27,45 Н ·м (2,157…2,745 кгс·м).

РЕГУЛИРОВКА

См. раздел 05-05 для регулировки шкивов.

Отрегулируйте высоту ремня вариатора в ведомом шкиве, чтобы получить заданное натяжение ремня раздел 05-02.

ПРЕДУПРЕЖДЕНИЕ

Регулировки ремня вариатора и шкива проверяйте всегда, если детали вариатора снимались, заменялись или разбирались

Обычно не дается никаких точных рекомендаций по регулировке преднагрузки новой пружины во время ее обкатки. Заводская установленная преднагрузка пружины слегка завышена для компенсации настройки ее. После обкатки (300 км эксплуатации) установить нагрузку пружины в соответствии с техническими данными раздела 10-02.

Предварительная нагрузка пружины

Для проверки регулировки преднагрузки пружины пользуйтесь безменом и скобой для пружинных весов.

Снимите ремень вариатора. Установите скобу на подвижный диск. Зафиксируйте неподвижный диск 2 от проворачивания, тяните подвижный диск безменом (пружинными весами) перпендикулярно оси шкива.

Проведите первое измерение усилия закрутки, когда подвижный диск начинает поворачиваться. Поверните подвижный диск на 10 мм по наружному диаметру. Держите безмен в этом положении. Медленно снимайте усилие с безмена и проведите второе измерение усилия раскрутки, когда подвижный диск начинает возвращаться. Преднагрузка пружины – это среднее арифметическое между этими двумя измерениями.

1 измерение 2 измерение (при открывании) + (при закрывании) = Преднагрузка пружины

Грузики вариатора

Как видим, грузики вариатора оказывают большое влияние на скоростные характеристики вариатора

Их состоянию уделяется повышенное внимание, так как данные детали подвергают преждевременному износу ввиду высокого трения при перемещении по дорожкам.. При производстве вариторов вес роликов рассчитывается с высокой точностью, ведь слишком легкие грузы не смогут сдвинуть подвижную щеку, а слишком тяжелые не будут вытолкнуты наружу даже на больших оборотах, вследствие чего вариатор не сможет развить максимальную мощность.

При производстве вариторов вес роликов рассчитывается с высокой точностью, ведь слишком легкие грузы не смогут сдвинуть подвижную щеку, а слишком тяжелые не будут вытолкнуты наружу даже на больших оборотах, вследствие чего вариатор не сможет развить максимальную мощность.

По мере работы поверхности роликов истираются, на них появляются грани. Детали необходимо вовремя менять, в противном случае значительно ухудшатся характеристики мототехники.

Вариатор скутера: принцип работы и основные элементы конструкции

Вариатор – это устройство для бесступенчатого изменения скорости. Он используется в различном оборудовании, начиная от авто- и мототехники, заканчивая станками и конвейерами.

Наиболее распространены вариаторы с двумя шкивами, состоящими из пары конических дисков (щек). Именно такие устройства применяются в скутерах.

Один из дисков каждого шкива имеет возможность перемещаться по валу, второй закрепляется на нем неподвижно.

Между шкивами устанавливается замкнутый клиновидный ремень, который меняет свое положение при движении незафиксированных щек – переходит ближе к валу либо остается на внешнем радиусе диска. Причем если диски одного шкива раздвинуты и ремень находится на внутреннем радиусе, то щеки другого сдвинуты, ремень располагается на большом радиусе – положение подвижных дисков изменяется синхронно.

Такие перемещения ремня меняют передаточное отношение. Если диски ведущего шкива сдвинуты, а ведомого раздвинуты, то передаточное отношение будет большое, если наоборот – малое.

Ведомый шкив вариатора состоит из дисков и пружины, которая постоянно сжимает щеки шкива и выталкивает ремень наружу. Поэтому на холостом ходу ремень вариатора находится на внешнем радиусе ведомого и на внутреннем радиусе ведущего шкивов.

Ведущий шкив имеет набор грузов, которые также называются роликами. Это металлические втулки с пластиковым покрытием.

При повышении оборотов увеличивается центробежная сила, заставляющая ролики перемещаться по дорожкам от центра к краю, тем самым сдвигая диски ведущего шкива.

В этот момент клиновидный ремень, преодолевая усилие пружин, раздвигает щеки ведомого шкива – повышается передаточное число, увеличивается скорость транспортного средства.

Коробка вариатор, плюсы и минусы

При сравнении КПП вариаторного типа с классической коробкой автомат, выясняется, что АКПП состоит из многочисленных шестерен, валов, синхронизаторов, муфт, тормозов, гидравлической системы, плиты с масляными каналами и пр. Вариатор отличается простотой конструкции. В его состав входят только три основных компонента: ведущий и ведомый шкивы, а также приводной ремень.

Коробки вариаторы набирают популярность среди автопроизводителей и владельцев автомобилей, благодаря большому количеству достоинств:

  1. Возможность набирать и снижать скорость без переключения режимов.
  2. Плавность передвижения автомобиля при изменении скоростей вариатора.
  3. Стабильность показателей мощности, вне зависимости от скорости машины.
  4. Существенная экономия топлива.
  5. Чуткая реакция электронной системы вариатора на изменения характера дороги (движение по скользкой дороге, на подъем, под уклон).
  6. Отсутствие вынужденного замедления (авто не снижает скорость даже при преодолении подъемов).
  7. Минимальные потери мощности вариатора, в сравнении с АКПП.
  8. Отличная динамика разгона.
  9. Стабильность оборотов двигателя.
  10. Меньшие выбросы вредных веществ.
  11. Простота устройства, минимальное количество рабочих элементов.

Благодаря сравнительно небольшому количеству составляющих, вариатор имеет намного меньший вес, чем аналогичная коробка автомат.

Вариаторы обладают простой конструкцией, но это не исключает необходимости регулярного технического обслуживания. Больше всего хлопот и неприятностей доставляет ремень вариатора CVT. Кроме компьютерной диагностики, здесь требуется производить замену клиновидных или цепных ремней после каждого пробега, равного 50 – 60 000 км. Бывают случаи, когда ремень вариатора нужно менять намного раньше. Все зависит от марки машины, модели вариатора, условий эксплуатации автомобиля.

Наряду с очевидными преимуществами, коробка вариатор обладает определенными недостатками:

  • Вариатор плохо переносит усиленные нагрузки.
  • Его редко устанавливают на внедорожники, которые эксплуатируются на тяжелых трассах.
  • Сравнительно небольшой срок эксплуатации.
  • Трудно найти квалифицированного специалиста по ремонту и восстановлению работоспособности вариаторов.
  • В мастерских автосервиса часто предлагают полностью заменить поломанный вариатор на новый дорогостоящий механизм. Стоимость нового вариатора составляет более 30% от общей цены на автомобиль.

ProVariator.RU

В этом отзыве я расскажу о ремне вариатора, который выбрал для своего китайского скутера, разберу такие вопросы, как цена, качество, размеры ремня и заодно покажу, как его поменять.

Собственно, так мы и познакомились с ремнем вариатора.

Какой ремень вариатора выбрать для китайского скутера?

Как и для большинства китайских скутеров, размеры для моего будут 729×17.5

Если вы сомневаетесь, то просто возьмите свой порвавшийся ремень и посмотрите размеры на нам.

Вариантов на китайский скутер было три:

Нет спасибо, даже на продажу, я куплю что-нибудь получше. Прошлый раз я толкал скутер километров 20. Людей жалко. ))))

У меня сцепление разболталось так, что ходуном ходило, а так как я об этом не знал, ремни приходилось менять 3 раза. И три раза я выбирал этот. В ситуации, в которой он мог порваться в первый день, я катался пол года.

И третий вариант ну совсем уж крутой, стоит полторы тысячи. Нужен ли он? Ну если вы собираетесь на скутере съездить в Крым, то почему бы и нет?

Как поменять ремень вариатора?

Пневматический гайковерт называется.

Откручиваем несколько болтов. И видим:

Вот так должен стоять ремень. У вас он будет болтаться разорванный или вообще рассыпется в крошки.

Да, да для этого и нужен это чудесный инструмент.

Не суйте туда ключи монтировки и прочую ерунду, иначе просто испортите шестерню и залетите на лишнюю тысячу рублей.

«Мужики, пневматический гайковерт есть? А можно две гайки открутить?»

Когда они будут сняты, проверяем ролики:

Потом берем сцепление и пытаемся его сжать:

Если оно движется туго и плавно — вам повезло! Если болтается — придется купить новое.

Ну и осталось самое легкое. Натягиваем ремень и собираем наш скутер.

СМАЗЫВАТЬ НИЧЕГО НЕ НУЖНО!

Да, если сцепление вы купили новое, натянуть ремень будет нелегко. Придется делать это вдвоем. Один оттягивает сцепление руками, как показано на предыдущем фото, а другой натягивает ремень на вал.

Регулировка вариатора Сафари

Принцип работы данного устройства заключается в действии центробежной силы при вращении коленвала двигателя. При достижении оборотов такого вращения в 2200 оборотов/минуту такая сила оказывает давление на грузики и конус, который начинает раскручиваться.

Затем приводной ремень под воздействием данной силы прижимается к конусу и передает крутящий момент. После прижимания снегоход начинает движение или увеличивает скорость. Особенность данной работы заключается не только в особом передаточном числе вариатора сафари, а в отсутствии ступеней благодаря конструктивной особенности коробки.

Регулировка вариатора на мотобуксировщик

Регулировка данного аппарата происходит при помощи специальных ключей и в соответствии с регламентом работы. Для этого нужно выполнить следующие действия:

  1. Необходимо при помощи ключей выставить расстояние между ремнем и конусом. Такое расстояние предусмотрено производителем в 33 мм. При увеличении расстояния ремень будет находиться в ослабленном положении, что негативно скажется на тяговых свойствах. При перетягивании и уменьшении расстояния, воздействие на деталь станет чрезмерным.
  2. Выставление прогиба приводного ремня. Данное расстояние должно составлять 32 мм. Этот параметр позволяет правильно выставить натяжение детали.

Регулировка вариатора Сафари на снегоход Буран и Тайга

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

Проверьте расстояние Б между кромками конусов 15 и 14 ведомого шкива. Для ремня 33х14х1120 оно должно быть 33±0,5 мм (см. рисунок). Правильность этой регулировки можно проверить, вложив ремень в канавку ведомого шкива, — ремень не должен выступать из канавки более чем на 2 мм. Если ремень выступает из канавки больше, чем на 2 мм, то отверните болт 18 и с помощью съемника демонтируйте неподвижный ведомый конус, снимите с вала шпонку 17, затем установите на вал одно или два кольца 16 из комплекта ЗИП. Произведите сборку в обратной последовательности. Установка одного кольца уменьшает выступ ремня из канавки на 2 мм.

Проверьте расстояние А между торцами неподвижных конусов шкивов, оно должно быть 55±0,5 мм. При необходимости отрегулируйте это расстояние перемещением двигателя в пазах подмоторного основания.

Установите ремень на снегоход, включите нейтраль и поверните ведомый шкив несколько раз, чтобы ремень вышел на внешний диаметр шкива. Проверьте натяжение ремня. Для этого приложите прямую планку к верхней ветви ремня и нажмите примерно в центре ветви с силой 10…11 кгс, при этом прогиб ветви ремня должен быть в пределах 32 ± 5 мм. Отрегулировать натяжение ремня можно можно тремя винтами 20 из комплекта ЗИП, ввернув их в резьбовые отверстия неподвижного ведомого диска 15.При использовании ремня 35х14х1120 прежде всего проверьте, что ремень не заклинивает между конусами регулятора на холостом ходу. Ремень должен опираться на вал шкива при наличии зазора между ремнем и конусами. Для увеличения этого зазора допускается установка регулировочных колец O40хO33х1 между упором и выступом вала.

Особенности замены ремней вариатора на снегоходах «Yamaha»

Замена ремня вариатора на снегоходах «Ямаха» имеет свои особенности. И так, начнем. Сначала необходимо перевести снегоход в стояночный режим. Функция «паркинга» позволяет производить операции со снегоходом без проворачивания шкивов. Примерно на 70% всех снегоходов, в состав которых входят снегоходы Yamaha, сдвиг вариатора происходит внутрь по направляющим. Для снятия вариатора нужно выполнить усилие поворота ключом и при этом немного вдавить вариатор, в момент чего происходит ослабление ремня вариатора. Фиксируя вариатор рукой в этом положении, снимаем сам ремень. Чем больше сдвинули вариатор внутрь, тем больше остается запас для снятия ремня.

Далее устанавливаем новый ремень, установка которого начинается только через шкив коленвала, а потом уже через задний вариатор. Для полной заправки ремня, производим те же операции что и ранее. Просто давим на вариатор, вследствие чего появляется необходимое пространство для полной заправки ремня. По окончанию «заправки» ремня вариатора, устанавливается защитный кожух. Чтобы испытать новый ремень, не забываем снять снегоход из положения «паркинг», дабы при запуске двигателя не сжечь уже новый ремень. Обычно, замена ремней вариатора снегоходов «Ямаха» получается даже у новичков с первого раза.

Кроме вариатора и его ремня, опытные снегоходчики сразу проверяют состояние гусеницы, а точнее её натяжение. О её послаблении говорит глухой шум во время езды на снегоходе. Чтобы натянуть гусеничную ленту, нужно сразу приподнять «задок» снегохода. Зазор провисания определяется между рельсом и опорой траков. (Величина зазора равна около 50 мм). Добравшись до направляющих катков, выполняем послабление болтов крепления. Также послабляем контргайки. Чем больше провисание, тем больше нужно зажать болты крепления. Как только необходимое натяжение достигнуто, нужно зафиксировать каток с помощью контргаек. Этот процесс необходим для обоих катков. Нужно понимать, что в результате чрезмерного натяжение, развитие мощности падает в разы. Кроме этого, это может повлечь за собою быстрый износ деталей задней подвески.

Замена вариатора своими руками

На этом этапе важно помнить про расчет вариатора. Монтаж неподходящего по размеру ремня приведет к тому, что устройство быстро выйдет из строя

Чтобы сохранить долговечность вариатора, ремень нужно закрепить в ведущем шкиве. Затем прокрутить его, чтобы он расположился должным образом. Далее нужно проверить качество крепления гаек, так как в процессе работы они могли ослабнуть. В завершении нужно протестировать ремень. Для этого следует прокрутить коленвал, после чего станет понятно, правильно ли расположен ремень. Если да, остается вернуть крышку вариатора на место.


Замена вариатора своими руками

Существует второй способ замены цепи вариатора. Демонтаж старого ремня производится аналогичным образом. Далее нужно разобрать вариатор и установить шкив, на который будет смонтирован новый ремень. Чтобы протолкнуть ремень внутрь, следует отодвинуть половинки шкива. Ремень примет необходимое положение после того, как прокрутить вариатор на максимальном обороте в течение нескольких секунд. Если все в норме, значит остается последняя задача: как собрать крышку вариатора? Все очень просто. Ее нужно прикрутить на рабочее место и проверить качество крепления болтов.

Устройство вариатора скутера

Вариатор — деталь, отвечающая за плавное изменение скоростного режима. Он представляет собой агрегат из двух шкивов (ведущий и ведомый), скрепленных с ремнем. Степень нагрузки на главный вариатор зависит от интенсивности вращения двигателя. При езде на высокой скорости количество вращений максимальное, из-за чего детали вариатора изнашиваются быстрее.

Ремень прикрепляется к шкиву боковыми частями. Если втулка вариатора изнашивается, ремень глубже врезается в шкив. При работе ведущего шкива ремень плавно сжимается и разжимается. Спортивный вариатор на скутере совершает больше оборотов. Замена ремня может потребоваться раньше.

Из-за неправильной эксплуатации со временем может выйти из строя даже новый скутер

Что такое вариатор на снегоходе и для чего он служит

Вариатор снегохода – автоматическая бесступенчатая передача клино-ременного типа. Он содержит ведущий и ведомый шкифы. Устройство регулирует передаточное отношение по 2-м параметрам: обороты мотора и сопротивление. Относительно сочетания данных параметров, во время движения транспорта автоматически ставится передаточное отношение. А также ведущий шкив осуществляет работу муфты сцепления – при снижении оборотов мотора меньше 2200 об/мин разобщается вал двигателя и устройство реверса.

Основное назначение вариатора – плавное изменение частоты вращения вала КПП, являющегося ведомым. Вторая роль – предохранение коробки передач и коленчатого вала мотора при неравномерных нагрузках на ходовой элемент.

Техническое обслуживание вариатора Safari

  • Через каждые 3000 км пробега смажьте вал под разрезной втулкой. Для смазки применяйте ЦИАТИМ-201 или Литол-24.
  • Через каждые 6000 км проверьте состояние втулок на осях грузиков и состояние вкладышей 8.
  • Износ втулок грузиков можно оценить по величине радиального люфта грузиков ( см. рис. 2). Величина допустимого люфта не более 1 мм. Износ вкладышей можно оценить по величине зазора между вкладышами и направляющими ребрами подвижного конуса. Величина допустимого зазора не более 1,5 мм.

Предупреждение ! Для исключения наволакивания резины на вал прогревайте двигатель только на нейтрали. При появлении налета резины на валу регулятора удалите этот налет ветошью, смоченной в бензине.

Устройство вариаторной коробки передач

В состав каждого шкива входят по два конуса 20°, которые отцентрированы вершинами относительно друг друга. Клиновидный ремень вариатора входит в меж-конусное пространство. Свое название ремень получил, благодаря оригинальной форме сечения в виде буквы V. Такой профиль позволяет увеличить площадь контакта, силу трения между ремнем и шкивами вариатора.

Сближение конусов приводит к увеличению диаметра шкива. Соответственно, при их разведении – он уменьшается (эффект переменного рабочего диаметра шкива). Шкивы переменного диаметра расположены строго попарно. Один из них – ведущий (входной), он является продолжением коленчатого вала силового агрегата. Ведущий шкив вариатора передает вращение на второй (ведомый) шкив, элементы коробки передач, трансмиссию, колеса автомобиля.

Существует термин «радиус основного тона», он характеризует расстояние от ремня до центров клиновидных шкивов. Когда шкивы вариатора разведены и находятся максимально далеко друг от друга, этот параметр минимален. При максимальном сближении конусов ремень перемещается к наружному краю, увеличивая радиус. Отношение радиусов основного тона, ведущего и ведомого шкивов, регулируется специальным устройством бортового компьютера.

Изменяя радиусы охвата на ведущем и ведомом шкивах, можно получить бесконечное множество значений передаточного числа вариатора. В коробке передач CVT шкивы, размещенные на ведущем и ведомом валах, оборудованы специальным гидроприводом, при помощи которого конусообразные половинки синхронно сдвигаются/раздвигаются. При этом передаточное число вариатора изменяется в широких диапазонах.

Чтобы обеспечить движение автомобиля в режиме заднего хода, в конструкцию коробки вариатор включен набор шестерен (планетарный механизм). При помощи включения зубчатых зацеплений в заданном порядке, выходной вал вариатора может изменять направление вращения.

Помимо трех основных компонентов, описанных выше, в состав системы электронного управления вариатора также входят различные датчики, микропроцессоры. Бортовой компьютер, встроенный в трансмиссию, управляет положением конусообразных шкивов вариатора, исходя из нагрузок и скорости передвижения транспортного средства.
