Система охлаждения двигателя и её неисправности

Средство для чистки радиатора автомобиля снаружи

В прежние времени очистить этот узел можно было на большинстве автомобильных моек. Для этого его сначала демонтировали, очищая наружные поверхности. Загрязнения могут настолько прочно держаться на поверхности, что смыть их обычными моющими средствами становится невозможно. Очистка напором воды под большим давлением может станет оптимальным решением, однако сильный напор вода может повредить внутренние соты, а это приведёт к разгерметизации.

Лучше потратить небольшую сумму средств и приобрести средство для чистки радиатора снаружи. Автохимия содержит в своём составе концентрированные активные вещества, которые успешно удаляют давнюю въевшуюся грязь, солевые отложения, остатки ржавчины, масла, битума и другие загрязнения.

Для эффективной наружной чистки потребуются следующий инструментарий и средства:

• рабочие перчатки;
• дистиллированная вода;
• чистящее средство;
• щётки;
• ведро или прочая ёмкость;
• гаечные ключи, отвертки;
• несколько ветошей;
• таз с мыльной водой.

Дистиллированная вода понадобится автолюбителю для приготовления промывочного раствора. Если вода будет не очищенной от примесей, то активные вещества быстро потеряют свои свойства. Всем водителям, чистящим машины, почистить радиатор автомобиля снаружи будет в таком случае сложнее. Да и самого препарата понадобится израсходовать больше.

Следующие средства стоит взять на заметку автовладельцам при необходимости внешней очистки:

1. Liqui Moly Kuhler Reiniger. Данное средство эффективно удаляет загрязнения, содержащие в себе частицы смазки, а также накипь и другие химические соединения. При помощи этого очистителя не только можно убрать отложения, но и нормализовать температуру двигателя, повысить его эксплуатационную надежность.
2. Ho-Gear традиционно славится своей автохимией, которая отличается концентрированной формулой. Успешно очищает застарелые отложения, в том числе, ржавчину, жиры, остатки разложения охлаждающей жидкости. После очистительных мероприятий удаётся улучшить теплообмен мотора и поднять эффективность его работы до 70%.
3. Mannol — ещё один пример именитого бренда на рынке автохимических средств и препаратов. Наружная чистка радиатора автомобиля с его помощью хорошо удаляет снаружи на поверхности корпуса накипь, ржавчину и опасные кальциевые отложения. Он подходит для различных типов охлаждающих систем и безопасен для резиновых, металлических и пластиковых компонентов.

Liqui Moly Kuhler Reiniger

Проверка состояния системы

Что касается теплового баланса, то сделать выводы о его нормальной работе можно исходя из таких факторов, как скорость прогрева двигателя, а также поддержание номинальной рабочей температуры во время эксплуатации ДВС. Ремонт системы охлаждения не требуется, если обеспечена полная герметичность, а температура двигателя находится в пределах от 80 до 95 градусов по Цельсию при скорости автомобиля в 80-90 км/ч.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

Иногда случается и так, что подтекание тосола или антифриза может произойти из-за того, что недостаточно плотно соединены шланги данной системы со штуцерами и патрубками, износились сальниковые уплотнения, появились трещины в бачках и т. д.

Есть хороший способ, который может помочь проверить общее состояние жидкостной системы охлаждения, а также выяснить — есть ли утечка вещества. Для этого успешно использует метод с применением давления. Для этого нужно в горловину радиатора или же бачка подать небольшое количество воздуха под давлением.

Если в каких-либо местах есть неплотные соединения, то через них начнет вытекать жидкость. Иногда случается так, что утечка происходит, однако герметичность системы проверена и она в порядке. В таком случае обычно проблема кроется в неверной работе клапана радиатора.

Архивный номер № 33 (567) от 16 августа 2005 — Автосалон

Как только столбик термометра поднимается выше 30°С, на улицах можно увидеть все больше машин, стоящих с поднятыми капотами: подвела система охлаждения, и двигатель перегрелся.

Причин перегрева двигателя «в возрасте» множество: загрязнения радиатора, неисправный термостат или датчик температуры, изношенный привод вентилятора или помпа. Но главная и, как ни странно, наиболее частая причина сбоев в работе системы охлаждения – нарушение герметичности ее узлов и соединений. Поэтому необходимо регулярно проверять, нет ли утечки охлаждающей жидкости. Даже небольшое, но быстрое снижение уровня антифриза должно настораживать – просто так охлаждающая жидкость никуда не исчезает, а ее потери за счет испарения не превышают 150–200 граммов в год.

Куда же может деваться дорогой во многих смыслах антифриз, и на что нужно обращать внимание при уходе за системой охлаждения?

Как правило, «уставший» элемент (вроде «задубевшего» шланга или изношенной помпы) отказывает при нагрузке в самый неподходящий момент – в дальней дороге, напряженной пробке и т. д. Регулярный осмотр и профилактическая замена некоторых деталей позволят сохранять уровень антифриза неизменным на протяжении многих лет. А это – сэкономленное время, деньги и нервные клетки.

Радиатор

Время и действие этиленгликоля – это разрушительная комбинация, которая проедает «соты» радиатора, и дорогостоящую деталь приходится менять. Латунные (и медные) радиаторы предпочтительнее алюминиевых, поскольку более долговечны и поддаются пайке. У многих радиаторов боковые бачки выполнены из пластика, который со временем становится хрупким и может лопнуть – к примеру, при замене подводящих шлангов.

Радиаторы подвержены коррозии не только изнутри – соль, которой посыпают дороги в больших городах, весьма охотно «съедает» алюминий. Ремонт радиатора если и помогает, то ненадолго.

Все это справедливо и по отношению к радиатору «печки», который спрятан под приборной панелью и при потере герметичности наполняет салон горячим «тосолом».

Крышка расширительного бачка

Многие автомобилисты недооценивают важность крышки расширительного бачка, которая, являясь выпускным и впускным клапаном системы, позволяет создавать в ней давление выше атмосферного. Но если этот показатель достигает 1,1 кгс/см2, выпускной клапан открывается, предотвращая тем самым повреждение деталей

Недопустимо удалять клапан из крышки – это не только снижает температуру кипения антифриза на 15–20 градусов, но и чревато разрывом расширительного бачка.

Водяной насос

Водяной насос (или помпа, как его еще называют) – не менее ответственная деталь, ведь именно он обеспечивает циркуляцию жидкости в системе. Он же не менее часто пропускает антифриз через изношенный сальник. Многие «помпы» при повышенном износе издают пронзительный визг – это значит, что подшипник насоса вот-вот заклинит, из-за чего весь узел просто развалится. Однако некоторые насосы имеют обычный двухрядный подшипник (например, ВАЗ-2108), который не смазывается антифризом и потому менее зависим от качества охлаждающей жидкости. Правда, негерметичность сальника в этом случае также не сулит ничего хорошего – попадающий в подшипник антифриз вымывает заводскую смазку, существенно сокращая срок службы насоса. А остановка помпы приводит к обрыву ремня ГРМ, что для многих моторов (в ВАЗ-2108, -2112 и некоторых иномарках) грозит «встречей» клапанов с поршнями.

Шланги и соединения

Под действием перепадов температуры и давления резиновые патрубки постепенно теряют эластичность и покрываются микротрещинами, вследствие чего могут лопнуть прямо в пути. При длительной эксплуатации автомобиля (отечественного – более пяти лет, иномарки – больше десяти) желательно поменять все шланги системы охлаждения и хомуты. Не используйте ленточные хомуты – они не обеспечивают такой плотности затяжки, как встречающиеся в продаже винтовые. И будьте внимательны – края многих дешевых хомутов острые и могут повредить патрубки при затягивании.

Наиболее уязвимым является шланг, который идет от блока цилиндров к радиатору печки и проходит в непосредственной близости от приемной трубы выпускного коллектора.

Привод вентилятора

Часто причиной перегрева двигателя является неисправность электропривода или муфты вентилятора. В первом случае причину отказа вентилятора следует искать в электроразъемах и датчике включения вентилятора. Если там все в порядке, значит, придется заменить электродвигатель. При наличии гидромуфты причину отказа следует искать в ней самой.

Поделиться ссылкой:

ВКонтакте, Одноклассники, Facebook, Twitter, Instagram.

Чем опасна неисправность системы охлаждения

• поглощает лишнее тепло, предотвращая перегрев;
• ускоряет запуск мотора;
• поддерживает постоянную температуру.

При работе ДВС, в цилиндрах поддерживается постоянная температура 80–90 градусов. Иногда она поднимается до 200 градусов, что негативно отражается на цилиндрах и отдельных деталях. Длительное воздействие такой температуры вызывает повреждение узлов ДВС, зацикливание цилиндров и деформацию коробки передач.

Эксплуатация переохлажденного двигателя оказывает вред: увеличивается расход топлива, которое не остаётся на стенках цилиндра, вызывая коррозию металла. При постоянной эксплуатации переохлажденного ДВС возникает преждевременный износ узлов, так как смазки становится меньше, а трение деталей увеличивается.

Функции и виды системы

Основное назначение системы охлаждения и бензинового, и дизельного ДВС сводится к принудительному отводу тепла от деталей двигателя, которые нагреваются в процессе его работы, и поддержанию его рабочего температурного режима.Помимо данной функции, система охлаждения автомобиля выполняет и ряд иных сопутствующих задач:

1. ускорение прогрева двигателя до рабочей температуры;
2. нагрев воздуха для отопления салона;
3. охлаждение системы смазки ДВС;
4. охлаждение выхлопных газов (при применении рециркуляции);
5. охлаждение воздуха (при турбонаддуве);
6. охлаждение смазки в коробке передач (при АКПП).

В зависимости от принципа действия и способа функционирования принято различать следующие системы охлаждения:

• жидкостную (основанную на отводе тепла потоком жидкости);
• воздушную (базирующуюся на охлаждении воздушным потоком);
• комбинированную (сочетающую в себе принцип действия жидкостной и воздушной систем).

Своевременный ремонт

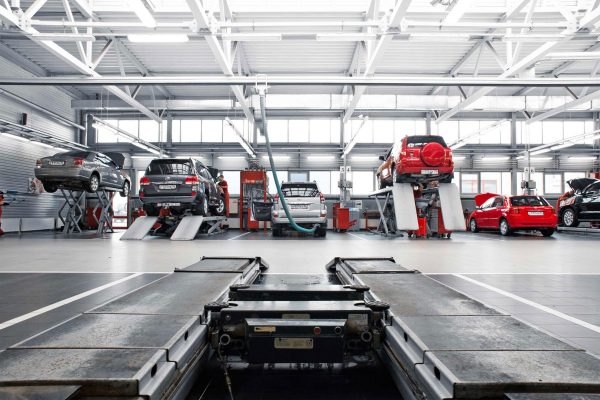

Каждое транспортное средство нуждается в плановой диагностике и техобслуживании

Важно своевременно ремонтировать машину. Ведь если авто работает в полную силу, то и риск перегрева существенно снижается. Перед началом поездки можно открыть капот и посмотреть уровень тосола и антифриза

Перед началом поездки можно открыть капот и посмотреть уровень тосола и антифриза.

Есть ряд неисправностей, которые можно проверить:

• Термостат. Чтобы обнаружить эту неисправность, нужно нагреть мотор и потрогать шланг или низ генератора. Если эти элементы холодные, то термостат неисправен и нуждается в замене.
• Вентилятор. Если крыльчатка не вращается, то охлаждения системы не будет. Это может произойти из-за неисправного датчика, муфты включения или отошедшего провода. Можно попробовать снизить температуру мотора. Для этого нужно запустить отопление в салоне. В жару эта процедура может показаться неуместной, однако это даст возможность устранить перегрев.
• Помпа. Поломка этого элемента может отрицательно сказаться на циркуляции в системе охлаждения.
• Нарушение уплотнения в камере сгорания. Эту неисправность можно обнаружить, если из бака вытекает жидкость, а в кратере появляется водомасляная эмульсия. Найти причину поможет только разбор двигателя. Если перегрев уже был раньше, то в дальнейшем могут появиться трещины на цилиндре, перегореть прокладка головки или деформироваться блок.

Износ термостата

Наиболее часто неполадки в системе связаны именно с клапаном переключающим круги циркуляции, он же термостат. Если деталь заклинивает в одном положении или клапан перекрывает каналы кругов циркуляции неплотно, прогрев двигателя может занять значительно больше времени или наоборот, агрегат начнёт сильно перегреваться без достаточного охлаждения.

Принцип работы термостата

Как правило, поломка термостата связана с нарушением его целостности. Основой клапана является термический воск, который при нагревании расширяется и сдавливает мембрану, открывающую большой круг циркуляции. Если воск по какой-либо причине вытек из детали, то клапан перестанет функционировать и антифриз не сможет полноценно охлаждаться. Также причиной износа может стать несвоевременная замена охлаждающей жидкости или её низкое качество. Коррозия пружины термостата вызывает заклинивание детали в открытом или реже закрытом положении. В обоих случаях двигатель не сможет работать в нормальном температурном диапазоне — жидкость будет либо постоянно охлаждаться, даже когда в этом нет необходимости, либо наоборот, всё время будет горячей.

Пружина термостата подверглась коррозии

Определить износ довольно просто и это можно сделать двумя способами. Проще всего проверку произвести несъёмным методом. Для этого сразу после запуска двигателя следует потрогать входной патрубок радиатора. Если он стал тёплым почти сразу после пуска ДВС, это говорит о том, что термостат заклинило в открытом положении. И наоборот, когда патрубок остаётся холодным, даже если показатель температуры находится в пиковом положении, это свидетельствует о неспособности термостата открываться.

Более точно удостовериться в том, что причина некорректной работы системы охлаждения заключается именно в неисправности термостата можно путём его демонтажа. Снятый клапан кладётся в ёмкость с водой и подвергается нагреву. Когда температура воды достигнет 90оС, исправный клапан обязательно должен сработать — шток термостата сместится. Если этого не происходит, можно с уверенностью считать деталь неисправной.

Вышедший из строя термостат не подлежит ремонту, а требует обязательной замены. Его стоимость для большинства автомобилей редко превышает 1000 рублей. Клапан вполне можно заменить самостоятельно, без посещения автосервиса.

Если забит радиатор охлаждения двигателя

В первую очередь нужно проверить помпу. Если радиатор забит, это можно проверить так:

Первый признак — грязный и мутный тосол. Если по тосолу определить не получилось, тогда даем прогретому двигателю примерно 1500 оборотов. После сжимаем рукой впускной патрубок, идущий от движка к радиатору, на ощупь он каменный и продавить пальцами его не получится. А выпускной патрубок должен быть мягкий, его легко можно будет продавить пальцами. Иногда он может сам сжаться, если довольно сильно и резко увеличить обороты на горячем движке. Забитые трубки радиатора создают серьезное сопротивление проходящей через них жидкости, и именно из-за этого на входе к радиатору поднимется давление помпы. На выходе патрубки тогда будет просто плющить о разрежения. Можно проверить на своем авто и на другом автомобиле той же марки, модели, и сопоставить результаты. В том случае, когда радиатор оказался забит, можно попробовать прочистить его промывкой.

Промывать радиатор нужно так:

Схема промывки радиатора

В том случае, если у вас медный радиатор, то лучше, пользуясь паяльной лампой, отпаять нижнюю и верхнюю крышку, после просовывать в соты тоненькую металлическую полоску, желательно, чтобы на ней не было острых граней. Может подойти масляный щуп от некоторых двигателей.

Испорченные соты радиатора ОЖ

Так же чистится радиатор печки. Кстати, как снимите радиатор, может оказаться, что он начал гнить. В результате, слоты забиваются отвалившимися кусками метала, потоки воздуха между ними не проходят.

Перегрев двигателя может чувствоваться при плохой работе помпы. Признаков, указывающих на неправильную работу помпы, два: первый — на холостом ходу плохо греет печка, а второй — разница температур между нижним и верхним патрубком радиатора, температура нижнего на 10-15 градусов больше температуры верхнего.

Еще одной причиной может стать раннее или позднее зажигание.

Признаки неисправности системы охлаждения

Характерные признаки неисправной системы охлаждения	Возможные причины поломки
Перегрев двигателя	недостаточное количество антифриза; ослабление натяжки водяной помпы; нарушение герметичности помпы; неисправность вентилятора и/или элементов его привода; выход из строя термостата; внешнее и/или внутреннее засорение радиатора охлаждения; засорение каналов и/или патрубков системы охлаждения.
Переохлаждение двигателя	выход из строя термостата; проблемы с вентилятором и/или элементов его привода (механика, электро, гидравлика); неисправность датчика температуры.
Утечка охлаждающей жидкости наружу	нарушение герметичности внешних каналов или патрубков; повреждение целостности патрубков, хомутов или других проводников антифриза; разгерметизация помпы; разгерметизация радиатора охлаждения; повреждение (трещины) в рубашке охлаждения.
Утечка охлаждающей жидкости внутрь	повреждение элементов рубашки охлаждения; прогорание прокладки головки блока цилиндров.

Внешних признаков поломки охлаждающей системы двигателя существует всего четыре. Так, к ним относится:

• перегрев двигателя в процессе его работы;
• переохлаждения двигателя (мотор слабо прогревается, например, на холоде);
• утечка охлаждающей жидкости наружу;
• утечка охлаждающей жидкости внутрь (в другие системы автомобиля).

Кроме этого о проблемах в системе охлаждения можно судить по сигнальной лампе на приборной панели (красный поплавок либо желтый расширительный бачок). Каждый автомобиль снабжен соответствующим индикатором, который активируется при закипании охлаждающей жидкости. Также при перегреве мотора значительно падает его мощность, снижаются динамические характеристики машины, а в самом худшем случае, когда уже закипел, из-под капота (из радиатора или бачка) может идти пар. Все это очень вредно для мотора, поскольку при перегреве он работает «на износ», что значительно сокращает срок его службы, и даже может полностью вывести двигатель из строя.

При внешних утечках охлаждающей жидкости на асфальте под машиной либо на отдельных деталях подкапотного пространства автовладелец может заметить соответствующие пятна. Антифриз имеет специфический сладкий запах, поэтому нередко утечку можно ощутить соответствующим образом. Если в антифриз добавить флуоресцирующий элемент, то утечку можно обнаружить с помощью ультрафиолетовой лампы. Однако делать это нужно заранее, при заливании новой жидкости в систему.

Внутренние утечки обнаружить сложнее. Если антифриз попал в моторное масло, то выхлопные газы автомобиля будут в виде белого дыма. Также при проверке состояния моторного масла в нем будут иметь место белая, похожая на сметану, масса. Это прямо указывает, что в масле имеется антифриз. Соответственно, нужно выполнять диагностические и ремонтные работы с полной заменой обеих жидкостей.

Это интересно: Троит двигатель, причины и методы устранения

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Диагностика системы охлаждения двигателя

Не трудно догадаться, что основной задачей охлаждающей системы становится сначала обеспечение скорейшего выхода на рабочие температуры, после чего реализуется дальнейшее поддержание этой температуры и эффективный отвод избытков тепла в атмосферу.

При этом не допускается, чтобы мотор оставался слишком холодным, так как непрогретый до рабочих температур двигатель под нагрузками изнашивается быстрее, а сильно перегретый ДВС может заклинить.

Система охлаждения на современных автомобилях является решением комбинированного типа, то есть двигатель охлаждается как за счет жидкостного, так и за счет воздушного охлаждения. С учетом того, что данная система включает в себя целый ряд составных элементов, а также в замкнутом контуре циркулирует специальная охлаждающая жидкость (тосол или антифриз), в процессе эксплуатации ТС нередко возникают неисправности.

На практике в рамках диагностики необходимо проверять всю систему, а не только отдельные элементы на предмет различных дефектов или износа

Еще важно учитывать, что современные авто зачастую имеют весьма ограниченное пространство под капотом

Это значит, что шланги системы охлаждения могут иметь изгибы, несколько мест соединений, отличаются по размерам и форме. Хотя срок службы шлангов достаточно большой, со временем изнашиваются даже изделия высокого качества.

Итак, вернемся к диагностике. Прежде всего, необходимо проверить уровень и состояние охлаждающей жидкости в расширительном бачке. Рекомендуется, чтобы уровень был между метками «мин» и «макс» на прогретом ДВС. На холодном двигателе вполне допускается снижение уровня до о, так как после нагрева мотора уровень повысится в результате расширения горячей ОЖ.

Также помутнение ОЖ, наличие примесей и т.д. обычно указывает на то, что антифриз или тосол нужно менять. Как правило, охлаждающие жидкости рассчитаны на 2-3 года службы, затем происходит потеря полезных свойств.

Идем далее. Если заметно, что уровень охлаждающей жидкости даже после того, как был приведен в норму, все равно достаточно быстро понижается, следует проверять систему охлаждения на герметичность. Все соединения нужно осмотреть. Как правило, антифриз подтекает из:

1. расширительного бачка;
2. резиновых шлангов;
3. патрубков или помпы;
4. термостата;
5. радиатора;

Бачок имеет свойство растрескиваться, в негодность часто приходит его крышка. Также течи в местах соединения возникают в том случае, если ослабевают стяжные хомуты. Радиатор охлаждения также может быть поврежден механическим путем, в нем возникают трещины и т.д. Часто ОЖ подтекает из-под корпуса термостата, течи можно обнаружить и в области установки водяного насоса системы охлаждения.

В любом случае, на заглушенном ДВС герметичность системы охлаждения определяют путем подачи воздуха в систему. Также вместо крышки радиатора ставится приспособление, через которое воздух нагнетается до 100 кПа. Снижение давления укажет на разгерметизацию.

Теперь давайте представим, что система герметична, состояние ОЖ нормальное, антифриз не уходит, однако тепловой режим работы ДВС все равно нарушен. В подобной ситуации мотор может как перегреваться, так и не выходить на рабочую температуру.

Обычно такие проблемы связаны с термостатом. Его быструю проверку можно выполнить прямо на машине без снятия. Сначала холодный ДВС запускают, затем следует дать мотору поработать на ХХ. Если термостат в норме, нижний бачок радиатора также начнет нагреваться по мере прогрева силовой установки. Это говорит о том, что при нагреве охлаждающей жидкости до 80–85 ºС термостат срабатывает.

Проблемы возникают и в том случае, если термостат не закрывается при остывании ОЖ. Это проявляется долгим прогревом ДВС, двигатель прогревается, но только частично или же мотор все время остается холодным. Данные признаки говорят о том, что термостат все время открыт, охлаждающая жидкость постоянно циркулирует по большому кругу через радиатор.

Как в первом, так и во втором случае термостат нужно или сразу менять, или же помещать устройство в горячую жидкость, после чего замерять температуру его открытия и определять работоспособность элемента.
