Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:Констатируем факт – продукция из Китая стала массовой и на отечественном рынке мотоциклов

  • Альфа (Alfa);
  • Дельта (DELTA);
  • Дино (Dino);
  • Ирбис (Irbis);
  • Випер (VIPER);
  • Зип Стар (Zip Star);
  • Лидер (Leader);
  • Мустанг (Musstang);
  • Бриз (Briz);
  • Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.Кажущаяся сложной на первый взгляд, схема электрических соединений достаточно традиционна

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.На фотографии представлена часть электрической схемы модели Дельта с тахометром

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

  • ABM — Sprinter 150, Vulcan 150
  • Alfamoto — Bison 150, Fighter 150, Saigak 150
  • Baotian — BT151 T-2, BT125Т-2/17
  • ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
  • CPI — Oliver Sport 125, Oliver City 125
  • Corsa — Fratello 150
  • Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
  • Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
  • E-Moto
  • Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
  • Fada — FD150QT-15
  • Honling — Boomerang 125, Joker 125
  • Hyosung — MC 150
  • Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150

Электрическая схема скутера Ямаха Jog

Электрическая схема скутера
Yamaha Jog

в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .

1. свеча зажигания

2. катушка зажигания

3. генератор

4.прерыватель

5.выпрямитель

6.пусковой обогатитель

7.электродвигатель стартера

8.реле стартера

9.предохранитель

10.аккумуляторная батарея

11.выключатель стартера

12.замок зажигания

13.выключатель освещения

14.переключатель света фар

15.передняя фара

16.лампа подсветки приборов

17.задний фонарь и стоп-сигнал

18.рычаг переднего тормоза

19. рычаг заднего тормоза

20.реле сигналов поворота

21.выключатель сигналов поворота

22.левый передний сигнал поворота

23.левый задний сигнал поворота

24.правый задний сигнал поворота

25.правый передний сигнал поворота

26.звуковой сигнал

27.выключатель звукового сигнала

28.контрольная лампа уровня масла

29.датчик уровня масла

30.датчик указателя уровня топливо

31.указатель уровня топлива

32.контрольная лампа превышения допустимой скорости

33.датчик
превышения допустимой скорости

34.резистор

коммутатор на скутер ямаха

ремонт двигателя
Yamaha Jog

Разборка и сборка двигателя (тип 2). 1 – крышка, 2 – подпружиненный винт, 3 – винт, 4 – кожух №3, 5 – кожух №1, 6 – свеча зажигания, 7 – гайка, 8 – головка цилиндра, 9 – прокладка головки цилиндра, 10 – цилиндр,11 – стопорное кольцо, 12 – поршневой палец, 13 – поршень, 14 – подшипник, 15 – прокладка, 16 – поршневые кольца.

Снятие и установка двигателя (тип 2). 1 – сиденье и задний багажник, 2 – подножка, 3 – винт, 4 – кожух аккумуляторной батареи, 5 – проводка аккумуляторной батареи, 6 – проводка прерывателя (CDI), 7 – проводка пускового обогатителя, 8 – колпачок свечи зажигания, 9 – винт, 10 – хомут, 11 – корпус воздушного фильтра, 12 – масляная трубка, 13 – хомут, 14 – масляная трубка, 15 – карбюратор, 16 – болт, 17 – болт, 18 – болт, 19 – выхлопная труба, 20 – прокладка, 21 – самоконтрящаяся гайка, 22 – регулировочная гайка, 23 – трос заднего тормоза, 24 – штифт, 25 – болт крепления амортизатора, 26 – болт крепления двигателя.

Электрика, фары, музыка

Так уж повелось, что я сам начертил схемы электропроводки на питбайки всех видов и возможностей , и проводку на свои питбайки я собираю сам, уже не в первый раз, и кое что для себя я понял.

Итак, специально для питклуба был создан еще один вариант проводки. Идея была в том, чтобы создать отдельный, полностью стационарный жгут проводки, который можно было бы достаточно быстро демонтировать, оставив лишь проводку, которая отвечает непосредственно за искру.

Раз уж я так устремленно стал ставить диодные фары везде и всюду дошло дело и до питбайка. Так таковых мест для правильного закрепления фары нет, поэтому немного изобретательности.После первых примерок решено было, что фара должна стоять чуть выше крепежного отверстия щитка.

И так фары FLINT…светят то они хорошо, а вот с креплениями на некоторых моделях беда. Речь идет об одиночных фарах, на которых крепление к самой фаре непонятно зачем сделано на салазках паз в паз, при этом притягивается все это одним убогим винтом М 3 . Понимаете м 3 ! который не затянуть ничего, и либо вырвешь из корпуса фары резьбу, либо обломится сам болт..

Итак, данная схема подходит на все типы питбайков, кроме YX 150 со стартером, где генератор с 4 контактами выхода. Реле регулятор, используемый в схеме, обычный 4 -х контактный. Генератор стандартный: 5-ти контактный с обмотками под свет.

Ну как обычно, среди нас есть ленивые, а есть те у кого просто нет денег, чтобы купить и установить на свой питбак Аккумулятор, чтобы обеспечить нормальную работу фары.Фара безусловно нужна многим, но как подключить мало кто знает по неопытности и именно для этого вот вам простейшая схема подключения.

Дело в том, что кнопка CNC имеет постоянный контакт с массой. При нажатии, если к ней подведены силовые провода со стартера, все просто замкнет и сгорит.

В общем-то, все катушки зажигания сами по себе на питах одинаковы. Скажу больше: на пресловутой альфе и японских эндуриках стоят такие же катушки зажигания.

Но есть очень важное отличие не в самих катушках, а в бронепроводе и свечном колпачке, которые идут в комплексе с катушкой. Как раз эти два элемента чаще всего насилуют мозг, и чем сырее погода, тем больше эти детали вас добивают

Без лишних слов, сразу к делу! Цвета проводов от генератора полностью соответствуют цвету проводов на вашем генераторе! Остальные цвета произвольны! Красный на схеме везде ПЛЮС! Как и черный, который идет на катушку зажигания! Зеленый всегда и везде МИНУС! Реле регулятор на схеме и в моем пите использовался не на 5 контактов, а на четыре! Почему? Потому, что я так хочу!)))

С основной проводкой с горем пополам все разбираются, но вот стартер оказался для многих камнем преткновения, поэтому специально для вас здесь и сейчас СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОСТАРТЕРА ОТ И ДО)))

Источник

Как подключить фару на питбайке

Для понимая озвучим, что в природе существует, всего два варианта как установить свет на питбайк. Какой из двух вариантов подходит для вас и зависит исключительно от того, есть ли на генераторе соответствующая проводка для запитывания света или нет. И так

  • Вариант 1. Из генератора выходит три провода, один из которых изолирован. Пример — это Zongshen 160, на генераторе этого мотоцикла обмотка отсутствует. Выход-ставим генератор с обмоткой для возможности подключения света.
  • Вариант 2. Из генератора выходит 6 проводов и три из которых изолированы. Примером такого расклада будет Lifan 140. На этом генераторе есть обмотка для запитывания света. Установка света на питбайк с таким мотором займет 2-3 часа, если следовать инструкции.

10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »

Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus

1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.

Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.

Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.

Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??

А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?

По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Настройка на средних и больших оборотах

Винт качества подготавливает пропорцию смеси на холостом ходу. Сбои в работе на высоких режимах устраняются другими способами.

После открытия дроссельной заслонки, в работу вступает топливный жиклер. Его задача заключается в подаче бензина в диффузор во время набора скорости скутером.

Неправильно подобранный жиклер ведет к отклонениям в составе топливной смеси. Во время набора мощности скутер может «душится», вплоть до полной остановки двигателя.

Правильный алгоритм настройки карбюратора при больших оборотах:

  • очистка внутренних каналов от мусора;
  • проверка уровня топлива в поплавковой камере;
  • настройка хода запорного клапана (иглы);
  • проверка соответствия номинала жиклера.

Признаком правильной работы 2т и 4т двигателя является резкое увеличение оборотов при открытии газа. Любые отклонения от стабильности разгона двигателя говорят о нарушении настроек.

Признаки отклонения приготовления смеси

Важным показателем качества горения топлива в цилиндрах является цвет свечи. Опытному механику достаточно взглянуть на ее состояние, чтобы понять какие настройки необходимо провести.

Различают два характерных цвета:

  1. Белая (сивая) свеча – бедная смесь, мопед перегревается и не выдает оптимальной мощности.
  2. Черная с нагаром – избыток горючего, его чрезмерный расход.

Поведение скутера с неправильной смесью топлива специфичное:

  • ненормальная реакция на ручку газа;
  • хлопки в глушителе;
  • задымленность выхлопных газов;
  • заметное снижение мощностных характеристик;
  • внезапная остановка двигателя.

Нормальная свеча мопеда имеет коричневатый цвет. На ней не должно быть нагара, ее электроды чистые, без следов оплавления.

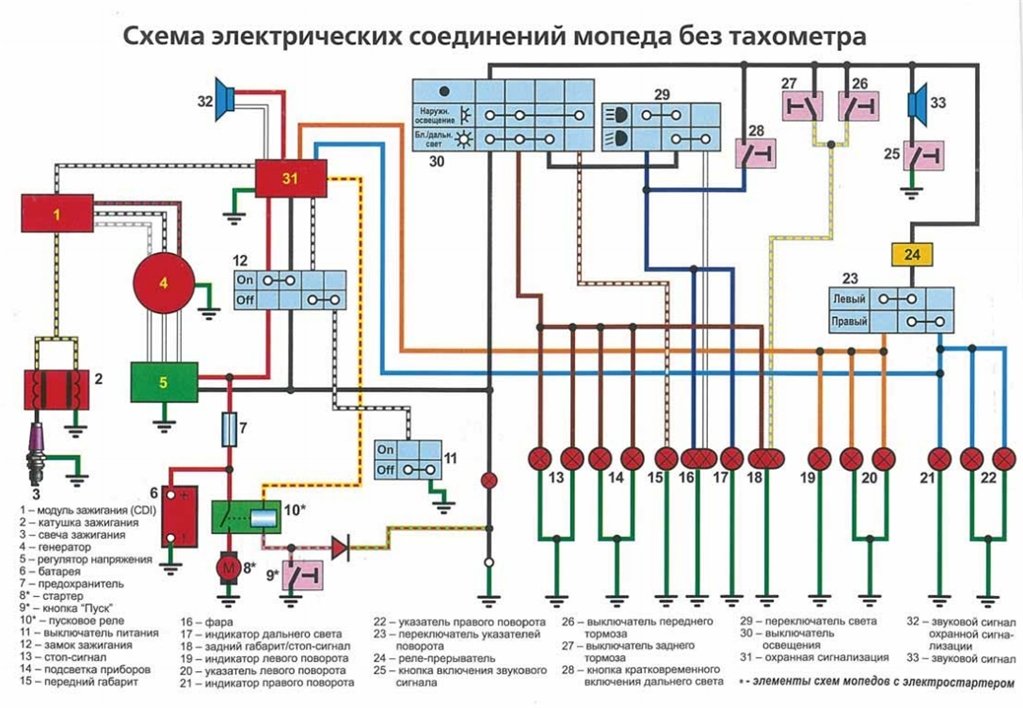

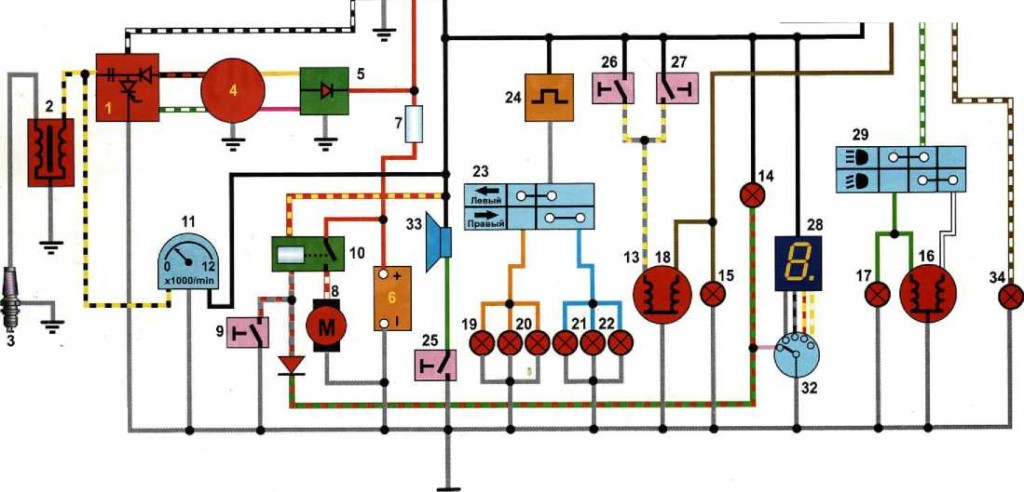

Электросхема китайского мотоцикла 250 кубов

Электрика китайского мопеда

Небольшой обзор элементов электрооборудования мопеда спрятанных под обшивками над двигателем. Начнём с правой стороны. Не снимая кожухов видно стартёр и катушку зажигания.

Правая сторона мопеда

Сняв кожух, стало видно пусковое реле и регулятор напряжения:

Правая сторона без кожухов

С левой стороны находится аккумулятор, реле поворотов и модуль зажигания.

Реле поворотов имеет 2 контакта

Чтобы было легче отключать аккумулятор, то можно использовать автомобильный двух контактный разъём. Штатный аккумулятор постоянно оставлял следы электролита под собой, поэтому я его сменил на новый с гелем вместо обычного электролита.

Аккумулятор подключен через разъём

На схеме ниже прикрепил фотографии с номерами, чтобы было легче ориентироваться.

Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

  • отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
  • отвернуть три винта, крепящие статор к картеру, и снять статор;
  • отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

  • проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
  • затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
  • правильно произвести установку зажигания;
  • провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.
