Схема электрооборудования Honda Dio

Проверка стабилитрона

Прежде, чем двигаться дальше нужно еще раз убедиться в неисправности стабилитрона.

Для этого снимаем разъем с замка и с помощью цешки (вкл. на 2 кОм) замеряем проводимость на двух крайних контактах. Она должна быть как на диоде: если менять щупы местами, то в одну сторону будет показывать 0, а в другую – показывать сопротивление. Если этого нет, то стабилитрон точно неисправен.

Смело разбирайте замок зажигания.

Понадобится инструмент: бита Т10Н, маленький ключ для биты 6,5 мм, паяльник.

С выпаянным стабилитроном сходите в радиотовары и купить парочку на всякий случай. Они везде есть и стоят в районе 10 рублей.

Впаиваем стабилитрон, собираем замок зажигания, соединяем разъемы. Подсоединяем аккумулятор, включаем зажигание и опять замеряем напряжение на розовом проводе. Оно должны быть 8 — 9 В.

Смотрим искру на свече. Если она есть, то вкручиваем свечу на место, заводим двигатель и катаемся все лето.

А если искры все равно нет, то разбираемся дальше и проверяем: катушку зажигания, датчик Холла, регулятор напряжения — выпрямитель, генератор, коммутатор. Но об этом в следующей статье.

Пишите, как у вас получается, вместе будем обсуждать.

Источник

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Honda Dio AF-25 SR (Часть 11) — Немного поломок (лепестковый клапан и проводка)

Что то в последнее время скутер стал плохо и тяжело заводится, раза с 15, и то с газом. Холостой перестал регулироваться винтом на карбюраторе. Куда я еще не лазел…это в лепестковый клапан, он подает в нужны момент смесь в цилиндр.

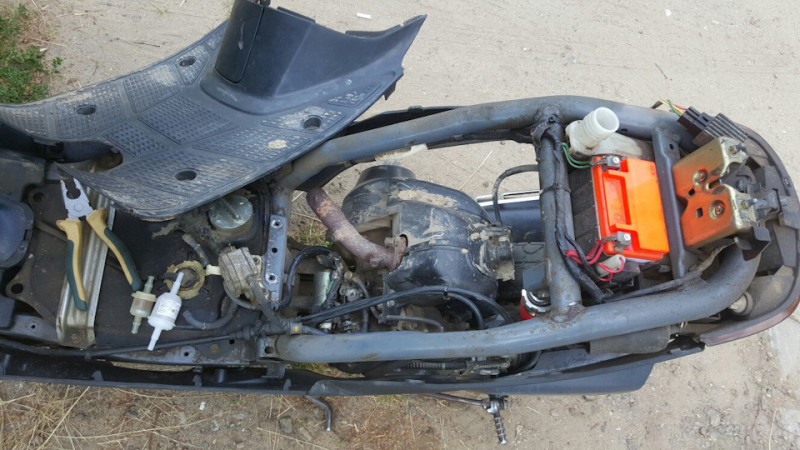

Если лепестки не исправны то смесь не будет правильно засасываться, и отсюда перебои.Снял клапан (чтоб его снять надо пол мопеда разобрать + снять карбюратор)

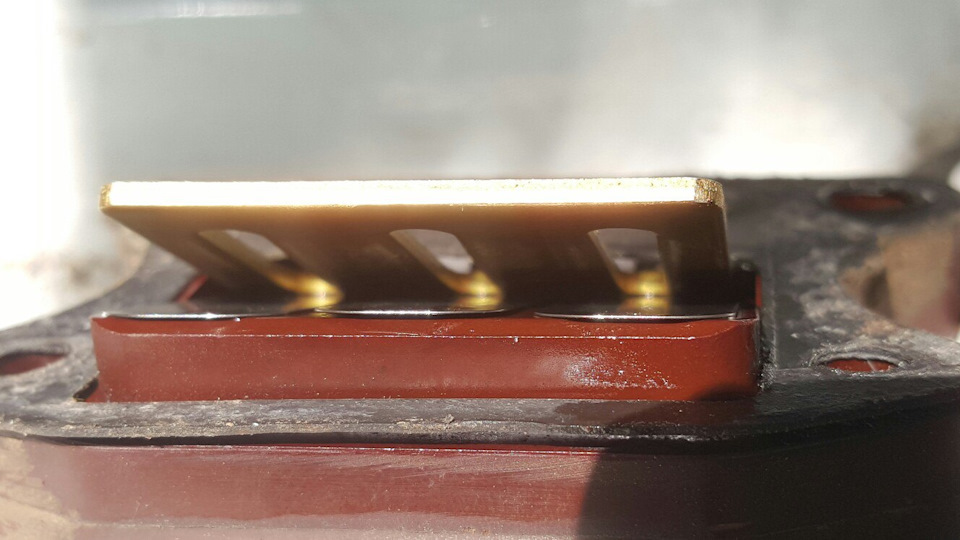

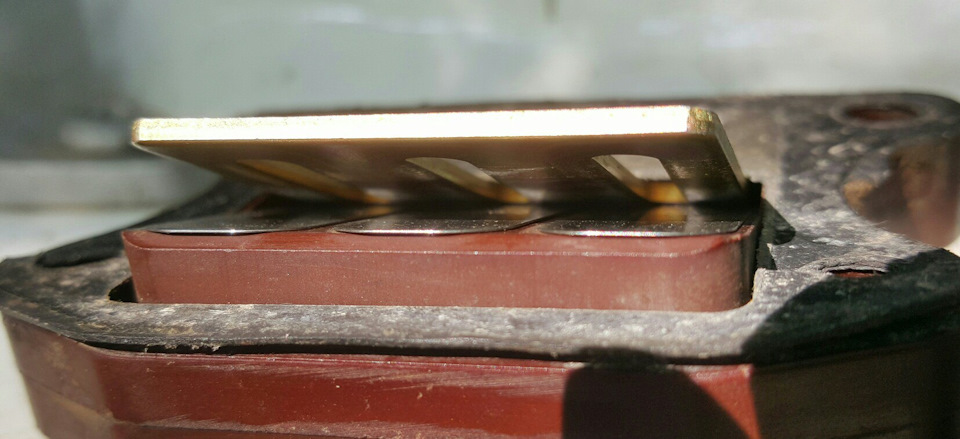

И вот что я обнаружил, клапан из 3х лепестков, два их них имеют не плотное прилегание, и щель, тоесть пропускают воздух к карбюратору.

Вот есть видео хорошее тут Дед рассказывает как он починил у себя лепестковый клапан, настроив его заново.На видео все легко и просто так…я решил попробовать.

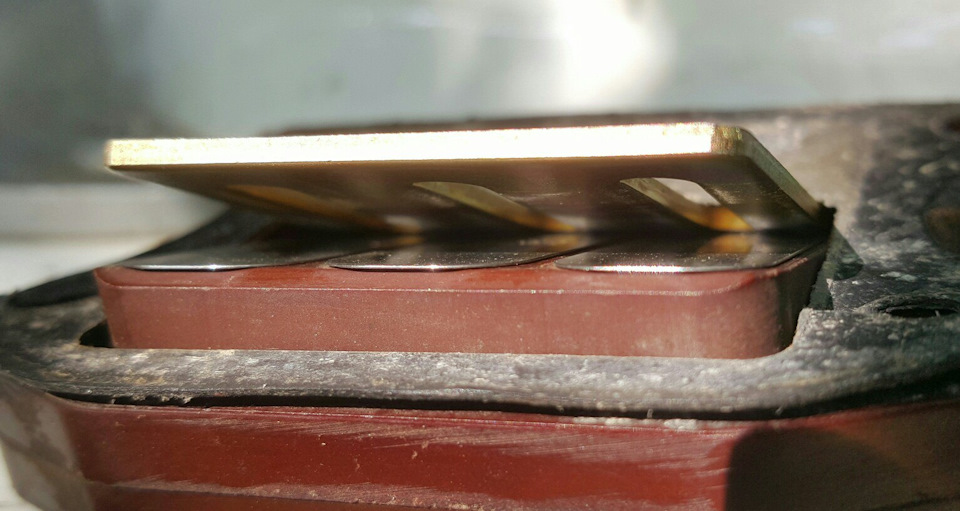

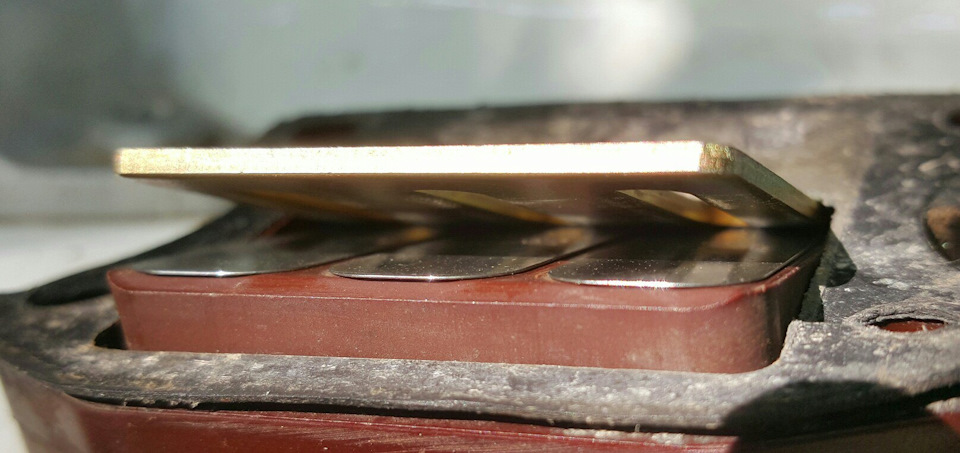

Короче шлифовал шлифовал пластину, чтоб она по другому прижимала лепестки, и так и сяк…нифига не выходило.В итоге решил настроить каждый лепесток отдельно, для этого понадобился метализированный скотч который не боится температуры, и он тонкий, можно слоями покладывая в определенные места настроить прижим каждого лепестка.Короче потратил кучу времени, и вот все что мне удалось сделать, до идеала далеко, но стало лучше чем было.

Но проблему это не решило. Ладно будем разбираться дальше….Как то катаясь заметил что у меня стрелка бака лежит на 0…хотя выезжая помню было пол бака… думаю ладно щас на заправку заеду залью полный. Залил…стрелка так и лежит…и тут я понял что что то не то с проводкой или датчиком.

А позже заметил что не работают: поворотники, сигнал, стартер, стоп, уровень топлива.А работало лишь: фара передняя, подсветка приборки, и задний габарит.

Но потом нашел засранца, оторвался один проводочек массы от клеммы, черный.Зажал его заново, в штате он что то был не очень сильно зажат и просто выпал из клемы.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

  • Если масса есть — тестер запищит
  • Если масса плохая — на дисплее тестера побегут цифры
  • Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

  • Если масса плохая — ищете в проводке обрыв или окисление
  • Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
  • Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Что есть такое коммутатор и зачем он нужен?

Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.

В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:

  • На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
  • На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор

Потроха

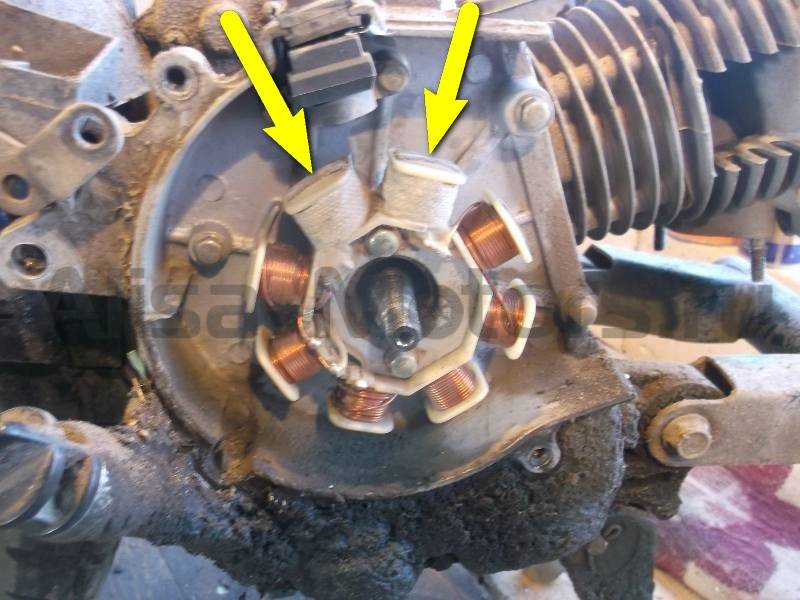

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна

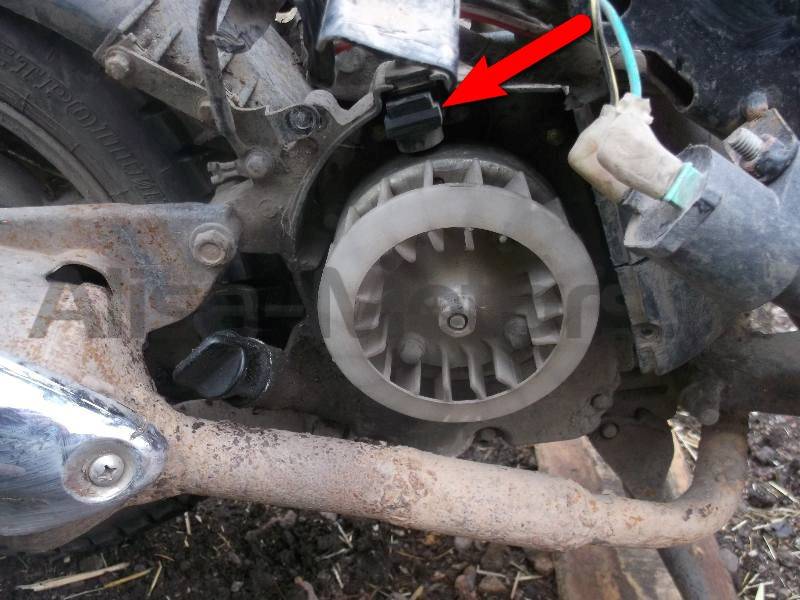

Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла»). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания

Датчик

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

  • Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
  • Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
  • Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность?.. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Проверка катушки зажигания

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

НАСТРОЙКА КАРБЮРАТОРА СКУТЕРА

При различных положениях дроссельной заслонки на работу карбюратора оказывают влияние разные факторы, поэтому правильная настройка карбюратора должна обеспечить ему ровную (без обеднения или обогащения смеси) работу при любых положениях заслонки.

При полностью открытой заслонке на работу карбюратора влияет только размер главного топливного жиклера (размер диффузора и сопротивления фильтра здесь мы в расчет не берем). Больше жиклер — смесь богаче, меньше — смесь беднее. Тем, кто решил попробовать справиться с настройкой карбюратора самостоятельно, дадим совет — начинайте с заведомо большего жиклера, а потом уменьшайте, так Вы не рискуете перегревом поршневой.

Когда заслонка открыта в диапазоне 1/4-3/4, на работу карбюратора также влияет положение (выше-ниже) и форма иглы. Иглу поднимают для обогащения смеси и опускают — для обеднения.

Когда заслонка открыта менее 1/4, добавляется влияние выбранного жиклера холостого хода, а ближе к нулевому положению заслонки в действие вступает положение винтов качества и количества смеси на холостом ходу.

Достаточно легко правильно настроить карбюратор в одном из перечисленных режимов. Гораздо тяжелее — обеспечить правильную работу во всех режимах, так как, сами видите, настройки одного режима сдвигают настройки другого. Если речь идет о диффузоре 19mm и более, не рекомендуется самостоятельно настраивать карбюратор, не имея на это достаточного опыта.

Не забывайе также, что на работу карбюратора скутера оказывают влияние такие не зависящие от Вас факторы как: качество топлива, атмосферное давление, температура воздуха. Поэтому в разные времена года настройки «съезжают» и работа карбюратора скутера ухудшается. Особенно чувствительны к этому опять же большие карбюраторы, так как они требуют максимально точной настройки для правильной работы.

Непосредсвенно о процессе настройки карбюратора скутера. Игла в воздушной заслонке карбюратора может перемещаться относительно ее в небольших пределах. Для этого на игле есть пазы в которые вставляется стопорное колечко. Ставим это колечко в средний паз. Болт регулировки качества смеси завинчиваем до упора и отвинчиваем обратно на 1 1/4 — 1 1/2 оборота. Заводим скутер.

Если холостых оборотов нет, они слишком низкие или высокие, регулировкой винта холостых оборотов увеличиваем их, если высокие, то уменьшаем.

Затем снова, регулировкой винта качества смеси, добиваемся максимальных холостых оборотов и завинчиваем его обратно на 1/4 — 1/2 оборота. Пробуем ехать. Если при разгоне с места есть провалы, еще на 1/4 оборота закручиваем винт качества смеси. После каждой регулировки винтом качества, подгоняем холостые обороты двигателя винтом холостых оборотов.

При перерасходе топлива, нужно опустить иглу золотника карбюратора скутера на одно деление и произвести регулировку заново, как описано выше. Если наоборот, скутеру все равно не хватает топлива, есть провалы, поднимаем иглу на деление вверх и все повторяем регулировку сначала.

В некоторой степени правильность регулировки карбюратора скутера можно определить по цвету изолятора свечи. Если цвет коричневый — значит в общем качество топливо нормальное

В основном принцип работы и устройство всех карбюраторов одинаковы, поэтому не важно какой маркой скутера Вы обладаете

Источник статьи: http://www.scooter-tronix.ru/karb.php

Проверка генератора импульсов

Замеряем сопротивление катушки датчика Холла на разъеме коммутатора. Прибор ставим на 2 кОм. Один щуп подсоединяем к зеленому проводу, а второй – к с/ж. Должно быть 114 Ом. Значит проводка и датчик Холла исправны.

Если цешка не показала сопротивление, то это говорит об обрыве в катушке или электропроводке от генератора импульсов до коммутатора.

Дальше проверяем работоспособность всего генератора импульсов вместе с механической частью. Переключаем прибор на 2 мА, оставляя щупы на месте.

Дергаем ножку кикстаретра. С датчика Холла за один поворот магнето на коммутатор подается один импульс с небольшим током. Цешка должна показывать примерно 0,6 мА. Это значит, что все элементы генератора импульсов исправны и причина отсутствия искры не в датчике Холла.

Если прибор не показывает ток, то нужно снимать кожух воздушного охлаждения. Смотрите зазор в механической части генератора, между магнето и датчиком Холла. Проверьте, не болтаются ли подшипники коленвала, или не переломился ли провод от датчика.
