Как собрать снегоход на гусеницах

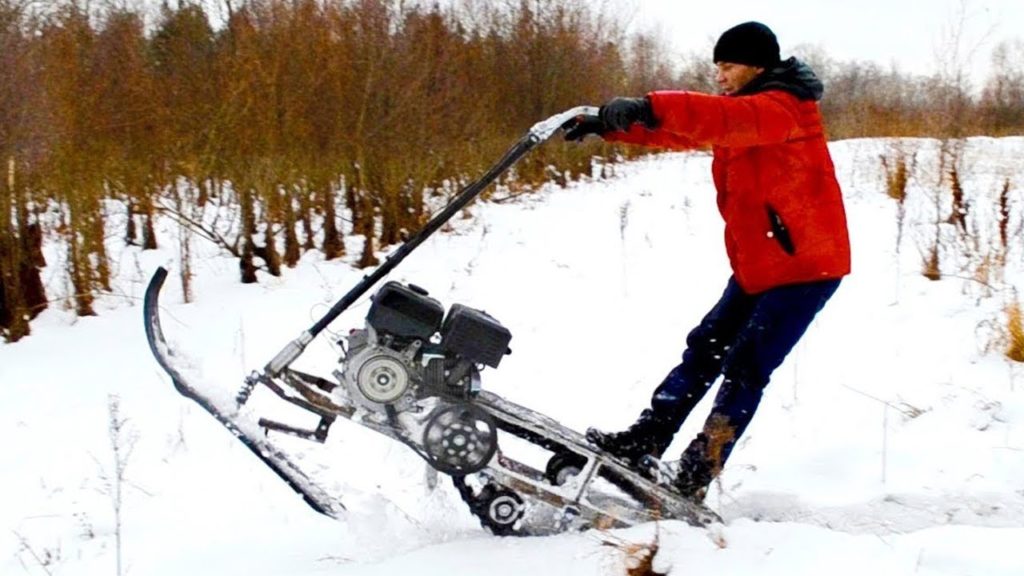

Самодельный вариант мини-снегохода

В сельской местности и в пригороде в зимнее время года очень сложно обойтись без специального устройства, позволяющего быстро преодолевать заснеженные дороги. Там для этих целей используют самодельные мини-снегоходы. Они обладают множеством достоинств, в сравнении с обычными машинами:

Компоновочная схема снегохода

  • Наибольшая маневренность и проходимость.
  • Меньшее потребление топлива.
  • Более простая конструкция.
  • Экономия места в гараже.
  • При изготовлении используются доступные материалы.
  • Благодаря небольшому размеру снижается риск проваливания в рыхлый снег.

Если тщательно продумать конструкцию и все нюансы, то для изготовления мини-снегохода потребуются минимальные затраты.

Как выбрать технику для создания вездехода

Что касается типа вездехода, который может подойти для создания снегоболотохода, то тут может быть выбран практически любой вариант. Но не вся техника такого типа легко поддается модернизации. Специалисты чаще всего используют для создания вездеходов Неву, так как эти мотокультиваторы наиболее универсальные. Главное в мотоблоке — это наличие системы охлаждения

Если на вездеходе планируется перевозить грузы либо людей, следует обратить внимание на модели с мощным двигателем. Для создания снегохода лучше брать ту технику, которая оснащена четырехтактным мотором. Все дело в том, что такие двигатели заводятся намного лучше при любой погоде

Более того, четырехтактный силовой агрегат не будет вызывать проблем даже в минусовую погоду, а именно в это время планируется использовать снегоход

Все дело в том, что такие двигатели заводятся намного лучше при любой погоде. Более того, четырехтактный силовой агрегат не будет вызывать проблем даже в минусовую погоду, а именно в это время планируется использовать снегоход.

https://www.youtube.com/watch?v=x7wodD8pAfw

Относительно того, каким именно должен быть двигатель, однозначно сказать нельзя. Для работы над вездеходом подходят и бензиновые, и дизельные силовые агрегаты. В каждом случае имеются свои плюсы и минусы. Все дело в том, что бензин обходится дороже. Но дизельное топливо при минусовой температуре замерзает, поэтому оно не подойдет для снегохода.

Модели техники для передвижения по снегу либо бездорожью также большой роли не играют. Сейчас продаются и надежные белорусские варианты, и неплохая китайская техника, которая отличается доступной ценой при вполне приемлемом качестве. Главное, выбирать те модели, которые пользуются популярностью. В таком случае при необходимости ремонта не придется тратить много времени на поиск запчастей.

Как сделать снегоход

Сделать снегоход можно из разных транспортных средств, которые стоят в гараже.

Из мотоцикла

Сделать снегоход из мотоцикла можно, используя для этого разные модели. Наиболее популярными являются ИЖ и Урал. Преимущества такой переделки заключаются в том, что особых изменений вносить не надо. При хорошей сохранности средства можно оставить даже родную раму.

Технология переделки следующая:

  1. Из металлических труб или соответствующих уголков сделать прямоугольную раму. Ее оптимальные размеры — 150*43,5 см.
  2. Дополнительно к мотоциклу ИЖ необходимо сделать рулевую балку. Изготавливают ее из металлических уголков. Оптимальные размеры — 50*50*5 мм. Дополнительно балку обшивают металлическими накладками.
  3. После этого ее можно установить на сверлильном станке горизонтально. Обработать место соединения. Аналогичным образом поступить и с рамой. В этих местах нужно сделать специальные пазы для надежной фиксации. Дополнительно к передней раме прикрепить уголок.
  4. Теперь можно закрепить сиденье для мотоциклистов.
  5. Нужно сделать отверстия в лонжеронах.
  6. Между передней и средней частью рамы необходимо расположить швеллер для укрепления конструкции.
  7. Независимо от того, изготавливается снегоход из “Урала” или другой модели мотоцикла, необходимо заранее подобрать гусеничную звездочку и резиновую ленту. Оптимальные размеры — 220*30 см при толщине не более 1 см.
  8. Перед установкой гусеницу рекомендуется обшить капроном, что позволит материалу не расслаиваться в процессе эксплуатации.
  9. Теперь можно переходить к трансмиссии. Она состоит из двух частей. Первая — передний мост, является ведущим. Изготавливается из трубчатого вала, гусеничной звездочки и катка. Вторая — задний мост. Его делают из гусеничного барабана и трубчатого вала.
  10. Закончить процесс изготовления снегохода нужно привариванием лыж из листового металла.

При переделке мотоцикла в снегоход важно не изменять систему рулевого управления. В конечном изделии эта часть должна выполнять свои первоначальные функции. Принципы переделки одинаковые, они не зависят от модели транспорта

Но снегоход из мотоцикла Урал будет более тяжелым

Принципы переделки одинаковые, они не зависят от модели транспорта. Но снегоход из мотоцикла Урал будет более тяжелым.

Из Жигулей

Конструкция из автомобиля характеризуется простотой, легкостью управления и высокой маневренностью. Для изготовления нужно следовать инструкции:

  1. Сборка рамы. Лучше делать ее из труб. Состоит рама из передней и центральной балок (стальные трубы диаметром 5 см), двух нижних диагональных элементов (согнутые трубы диаметром 3 см) и заднего подкоса. Для фиксации элементов используют сварку.
  2. Установка рулевых колонок. Для этого на передней балке нужно расположить две втулки.
  3. Фиксация полуоси. Располагается она на задней раме, предварительно нужно приварить корпус под нее. Его делают из металлической трубы диаметром 6 см. Зафиксировать полуоси с помощью втулок и электрозаклепок.
  4. Установка двигателя от автомобиля. Предварительно нужно на центральной балке рамы сделать передний и задний крепежные узлы. Сначала их нужно расположить на самом двигателе, а только потом приварить к раме.
  5. В самодельном снегоходе можно установить колеса большого диаметра или лыжи из металлического листа. В первом случае задние и передние колеса нужно попарно соединить металлической трубой. При этом в ступице сделать проточки под подшипники, которые впоследствии зафиксировать пружинными кольцами. Дополнительно между подшипниками установить распорную втулку.
  6. На каждом колесе установить звездочку в зависимости от предполагаемой максимальной скорости. Такой снегоход можно использовать в любое время года. Для снежной зимы же подойдет конструкция, в которой передние колеса заменены на лыжи.
  7. Установка рулевой системы. Она берется цельной из автомобиля, например, из Запорожца, или мотоцикла. Выбор зависит от личных предпочтений. В первом случае дополнительно устанавливаются педали газа, сцепления и тормоза. Управление коробкой передач выполняется с помощью рычага и жесткой тяги.
  8. Установка кабины снегохода, роль которого выполняет кузов автомобиля.

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

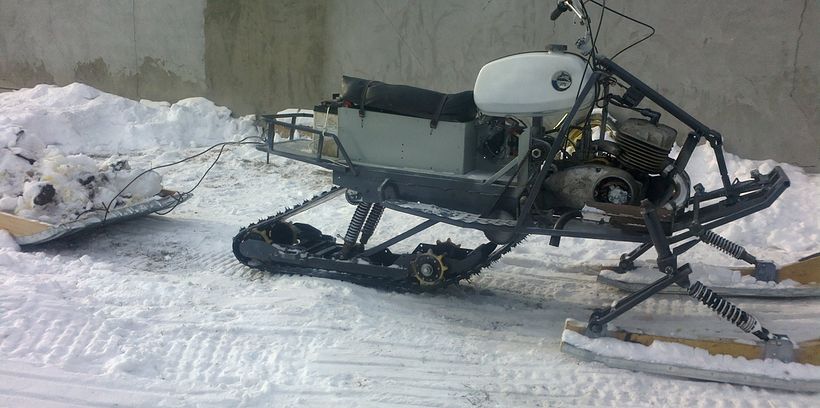

Снегоход из мотоцикла

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Рекомендации по выбору

Для того, чтобы правильно выбрать гусеницу, для начала нужно четко определиться с ее размерами. Важными размерами будут являться длина, ширина, а также шаг (шагом называется расстояние меж двумя соседними окнами) и уровень высоты грунтозацепа.

Так, длина, ширина, шаг обязательно должны быть подобны «старым» гусеницам.

Существует, конечно, большое количество различного рода описаний того, как можно переделать гусеницы для снегохода, но на данный момент нами такой вариант не рассматривается.

Длину, ширину и шаг гусеницы можно легко измерить.

А вот грунтозацеп следует выбирать, основываясь на условиях эксплуатации снегохода, а также на ваших пожеланиях.

Важной характеристикой любых гусениц для снегохода является высота их грунтозацепа. Для каждого из снегоходов она является строго индивидуальной

Если снегоход маломощный (его мощность составляет менее 50 л. с.), то не рекомендуется устанавливать гусеницу, имеющую грунтозацеп выше 40 мм., из-за возможной слишком большой нагрузки на двигатель. Вполне может просто не «вытягивать».

Для снегохода, мощность которого составляет менее 69 лошадиных сил, оптимальная высота должна составлять 29,5 мм.

Если же вы являетесь счастливым владельцем мощного снегохода, тогда ваш выбор не должен ограничиваться только лишь параметрами двигателя, однако, он может быть ограничен параметрами подвески, а именно, размером туннеля в подвеске.

Данный параметр нужно измерять еще до приобретения гусениц, в противном случае вам придется произвести ряд переделок уже в самой конструкции подвески.

В момент выбора гусеницы для снегохода следует руководствоваться правилом: чем больше высота грунтозацепа, тем больше будет уровень проходимости снегохода по снегу, особенно глубокому.

Однако, здесь важно не перестараться. А теперь следует разобраться, для какого снега какая нужна оптимальная высота грунтозацепа

А теперь следует разобраться, для какого снега какая нужна оптимальная высота грунтозацепа.

При планировании ездить по мокрому и твердому снегу, наледи либо рыхлому снегу, высота зацепа должна быть наименьшей.

Грунтозацеп для таких условий должен быть как можно более «ровным».

Тогда не произойдет срыв верхнего слоя наста, рывки, а следовательно снегоход будет легко «бежать» даже по самому глубокому снегу.

Такая же рекомендация и для укатанного снега, но поскольку у нас в Российской Федерации снегоходных трасс почти не существует, то не стоит останавливаться на данном пункте.

Если планируете кататься по рыхлому или же глубокому снегу, то грунтозацеп надо выбирать повыше: от 32,5 до 39,5 мм. (если снегоход позволяет установку такой высоты).

В таком случае внимание нужно обращать на форму грунтозацепа. Чтобы «выписать» вираж, резко войти в поворот, необходим усиленный край грунтозацепа

При этом, отрицательный угол наклона грунтозацепа может добавить устойчивости. Чем активнее является вид езды вами предпочитаемый, тем более агрессивные профили нужно выбирать.

Грунтозацеп с разным элементом по высоте подойдет для экстремальных видов вождения. В таком случае различные по высоте блоки зацепа будут работать на разных видах нагрузки, что позволит не потерять управляемость в сложной обстановке.

Гусеница для снегохода с зацепом более 49,5 мм. является уже горной. Так, профили этих гусениц рассчитываются на резкий подъем и спуск.

Не рекомендуется использовать его в обычных условиях, поскольку уровень проходимости снегохода по глубокому снегу существенно ухудшится (снегоход будет зарываться).

Рисунок таких гусениц обязательно должен напоминать множество лопаток, поскольку основной задачей является — «врезаться» и оттолкнуться от снега на наклонных местностях.

Вот и все рекомендации. Вам остается выбирать.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

  1. Деревянные бруски.
  2. Листовое железо.
  3. Ножницы по металлу.
  4. Дрель и свёрла.
  5. Ручная пила.
  6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева

. Здесь потребуются:

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

  1. Металлические трубы.
  2. Железный уголок.
  3. Листовая сталь.
  4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком
Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

  • труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
  • транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
  • двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
  • звезды и цепь от мотоциклов и снегоходов;
  • любой ведущий вал, подходящий по размерам;
  • лыжи от другого снегохода;
  • руль с ручкой газа и тросом (от мотоцикла);
  • платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
  • сиденье;
  • кузов;
  • мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

  • ведущий вал и принимающая звезда;
  • силовая установка с передающей звездой и бензобак;
  • передняя и задняя колесные оси;
  • передняя подвеска с рулем и лыжами;
  • сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

  • Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
  • Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

  • Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
  • Переднюю перекладину рамы оснащают прочным уголком.
  • Крепят сидение к раме конструкции.
  • Делают отверстия в лонжеронах.
  • Между рулевой и средним участком приваривают швеллер.
  • Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
  • Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла

  • Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

  • лыж;
  • продольной тяги;
  • поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции. Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность

Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

Двигатель

Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.

Бак

Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.

Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.

Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.

Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.

Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

  • Из транспортерной ленты:
    • отрезаем ленту необходимой длины;
    • прошиваем края леской;
    • замыкаем в кольцо, сшивая торцы;
    • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
    • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.

Лыжи

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Лыжа

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

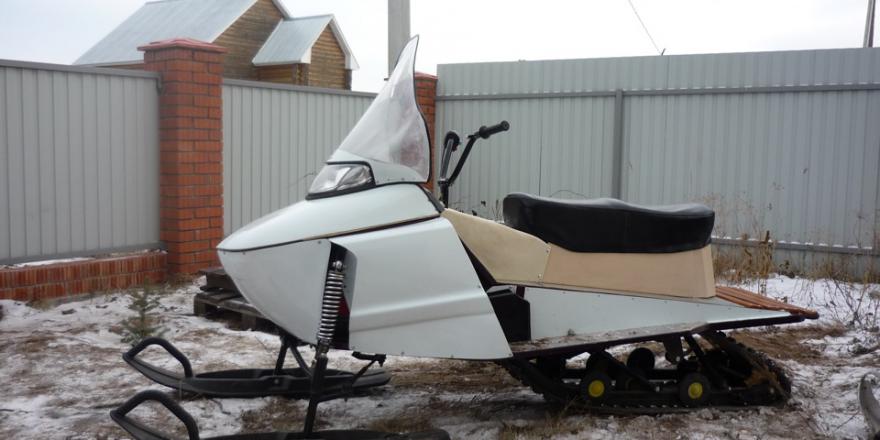

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности

Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками

Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

  1. Транспортёрная лента.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке
.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются
.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

Решили сделать снегоход своими руками? Было бы желание… Конечно, для создания приличного транспортного средства понадобятся еще и слесарные навыки, элементарные знания физики, смекалка, материалы, запасные части и кое-какие инструменты. Нет никаких сомнений, что все это у вас есть, а чего нет, можно приобрести в процессе работы. Главное, каков результат! Собственноручно изготовленный снегоход, передвигающийся по снегу, преодолевающий заснеженное бездорожье – это круто!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
