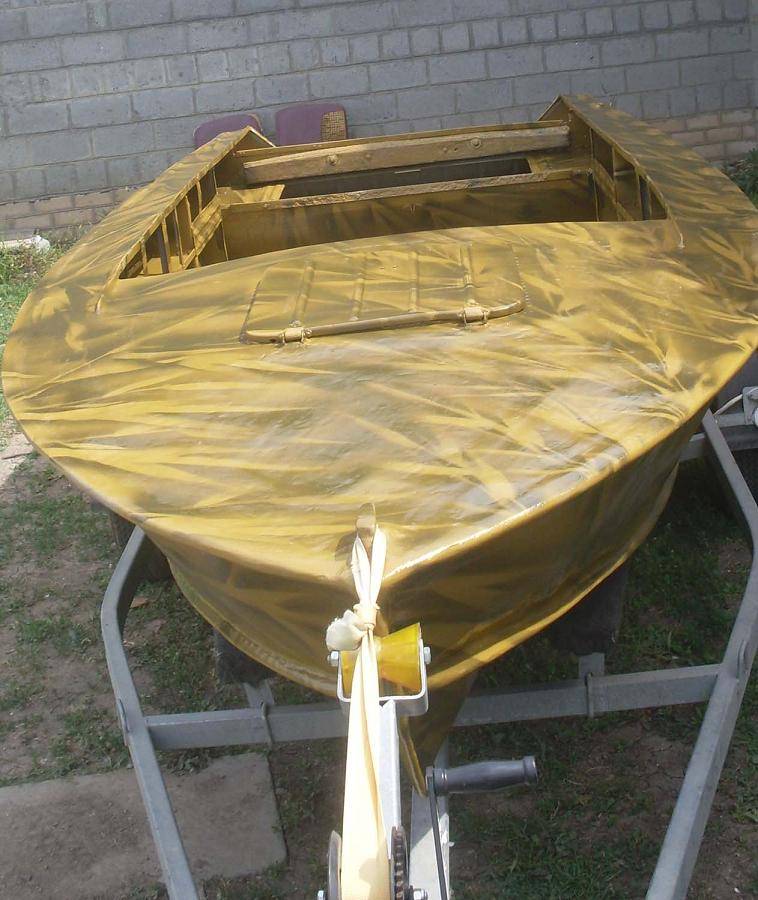

Самодельная стеклопластиковая рабочая лодка

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении . Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

прикрепить к каркасу шпангоуты; после установки шпангоутов крепятся бортики из фанеры

Нос матрицы должен основательно крепиться в борту; матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм; для ровности бортики выравниваются и ошкуриваются; на матрицу наносится полиэфирная шпаклевка; лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем; важно правильно сделать разметки на лодке, ее форма должна быть идеальной; далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет; изготовленный из дерева киль сверху покрывается полиэфирной смолой; чтобы поверхность бортиков матрицы была идеальной, киль нужно снять; довести борта до совершенства и идеальной формы матрицы; стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй; для выдавливания лодки из матрицы встраиваются нипеля; при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения

Виды лодок и выбор материалов

Идеальный вариант – это лодка, приобретенная в магазине, но, увы, это не каждому по средствам. Поэтому и приходится выкручиваться и что-то изобретать, имея небольшие навыки в строительстве.

Для изготовления лодки можно использовать любой материал, оказавшийся в вашем распоряжении, например, это может быть:

  • Фанера
  • Пластик
  • Дерево
  • Алюминий
  • Сталь и т.д.

Что касается оптимальных характеристик, то все перечисленные материалы имеют свои плюсы и минусы, но древесина, чаще других попадает в список предпочтений при изготовлении лодок.

И это неслучайно, ее выбор оправдан такими свойствами как:

  • Экологичность
  • Прочность
  • Длительный эксплуатационный срок
  • Отличная плавучесть
  • Небольшой вес
  • Возможность оборудования деревянной лодки мотором, парусами и веслами

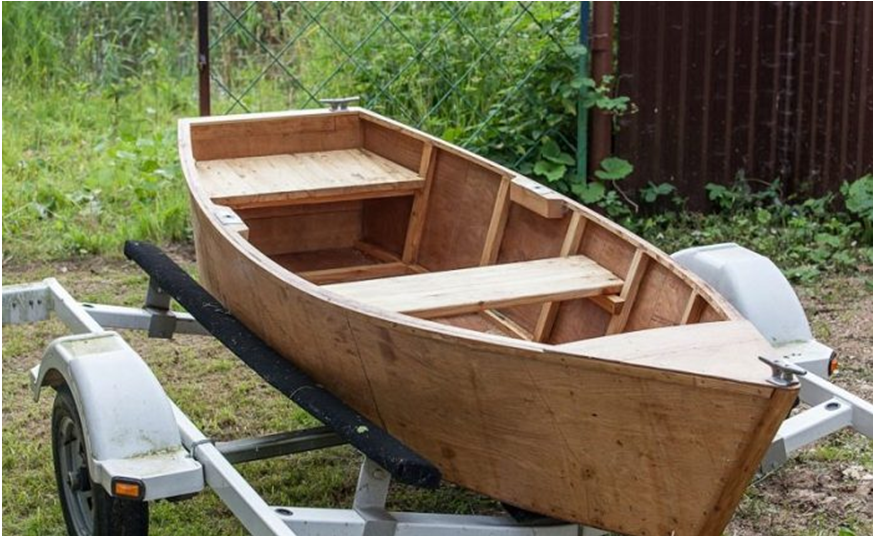

Если выбор пал именно на древесину, то необходимо сразу сделать выбор в пользу одной из двух моделей:

  • 1-я это килевая лодка;
  • 2-я плоскодонная лодка.

Второй вариант более приоритетный в кругу рыбаков. Такая модель более устойчива на воде, что позволяет рыбачить даже стоя. Кроме того, ее вместительности можно позавидовать, в судно поместятся все необходимые снасти и останется место для комфортного пребывания самого рыбака. Несмотря на это, конструкция очень маневренна, что позволяет выбрать наиболее удобное место для рыбалки и при необходимости легко сменить его.

Что касается килевых моделей, то они более маневренны и быстроходны, но рыбачить на них не слишком удобно. Главный недостаток – умение держать равновесие, что не очень удобно в процессе рыбалки.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

Примером такой лодки может служить этот проект пенопластового «джонбота»

Перед началом постройки лодки предъявим к ней некоторые требования.

Итак, вам нужна двухместная лодка для плавания по рекам и озерам при высоте волны не более 0,5 м. Чтобы при близости водоема лодку малых размерений не трудно было доставить к воде на ручной тележке, а к удаленной акватории — на крыше или прицепе легкового автомобиля.

Такие лодки имеют длину от 2 до 3 м, ширину (наибольшую) от 1 до 1,5 м при высоте борта не менее 0,35 м. На любую из них возможна установка подвесного мотора малой мощности.

Самым сложным для малых лодок является вопрос обеспечения остойчивости. На рыбалке и охоте возникает необходимость подниматься на ноги во весь рост без боязни опрокинуть суденышко. Далеко не каждые обводы подводной части при малых размерениях корпуса могут это обеспечить.

За рубежом широкое распространение получила лодка «джонбот». Благодаря прямоугольному в плане очертанию днища эти лодки очень остойчивы и обладают большой грузоподъемностью. Развал бортов наружу обеспечивает остойчивость даже при больших кренах. Важен подъем линии днища в носу. Он улучшает поворотливость, облегчает подход к отмели, вытаскивание на берег судна и (совместно с относительно узким днищем), снижает сопротивление движению на веслах и под мотором. (О проекте и постройке «джонбота» из традиционных материалов можно посмотреть на этой странице: Постройка мотолодки «Джонбот»).

Благодаря простоте обводов эта лодка также проста в изготовлении. От первого шпангоута до транца сечения ее корпуса совершенно одинаковые. Она может быть изготовлена по любой технологии, но наименьшего труда потребует склейка лодки целиком из пенопласта. Пенопласт в виде плит повсеместно имеется в продаже в магазинах стройматериалов. Нам необходимы плиты толщиной около 40 мм. При работе с пенопластом помните, что он отлично режется ножом и раскаленной нихромовой проволокой, пилится ножовкой. Его можно клеить между собой, с деревом, с хлопчатобумажными и стеклотканями эпоксидными клеями, клеем ВИАМ Б-3, БФ-2 и ПВА. Детали, склеенные клеем ПВА, требуют защиты от влаги, что легко осуществляется оклейкой поверхности конструкции стеклотканью на эпоксидной смоле. Однако не пытайтесь пенопласт изгибать.

Основные проекции и размерения корпуса «джонбота»
увеличить, 2260х1255, 287 КБ
Сечения корпуса и узла крепления подуключины.

Постройка корпуса лодки начинается с выкройки пенопластовых заготовок по размерам, указанным на чертеже. Если имеющиеся плиты не позволяют изготовить деталь требуемой длины, то ее получают из двух частей склейкой «на ус», подкрепляя соединение деревянными нагелями

Важно следить за тем, чтобы эти склейки в отдельных заготовках были разнесены по длине и при сборке корпуса не совпадали. Стапелем для раскроя и сборки может служить ровная площадка 3×2 м. Если таковой не имеется, то используйте три широких доски, скрепленных между собой и уложенных на ровном основании

Если таковой не имеется, то используйте три широких доски, скрепленных между собой и уложенных на ровном основании.

Борта и днище лодки изготавливают в отдельности склейкой с нагелями как по пласти, так и в торцовых стыках.

Шпангоут «джонбота»(указанные размеры соответствуют толщине пенопласта 40 мм).

Заготовки и детали для склеивания должны быть соответствующим образом подготовлены. Склеиваемые поверхности необходимо тщательно подогнать, прострогать и очистить от загрязнения, стружек, опилок. Чем тоньше будет слой клея, тем прочнее соединение. Толщина клеевой пленки не должна превышать 0,3-0,5 мм.

Клей на эпоксидной основе готовят смешиванием компонентов в пропорции, указанной в инструкции. Перемешивание надо производить в течение 5-7 мин. Если клей слишком вязок, в него можно ввести немного растворителя — толуола, ацетона или спирта. Растворитель не должен активно воздействовать на склеиваемый материал. Не готовьте за один раз клея больше, чем необходимо. Он загустеет и будет непригоден к употреблению.

При хорошей подгонке склеиваемых деталей из пенопласта возможно применение поливинилацетатного клея ПВА. Его наносят на обе склеиваемые поверхности тонким слоем и дают выдержку в течение 5 мин. Затем детали соединяют вместе и еще через 10 мин выдержки сдавливают между собой. В нашем случае можно прижать пластины струбцинами через деревянные накладки или загрузить их мешками с сухим песком. При склейке полезно подстелить под детали полиэтиленовую пленку, кальку или просто газету. Подтеки клея надо удалять немедленно. После схватывания удалить их бывает трудно, поскольку клей очень прочен.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Производство лодок и катеров из стеклопластика

Ниже мы приведём упрощенную схему изготовления стеклопластиковых лодок:

Сначала изготавливают матрицу для корпуса судна, в чём особенно важна точность математических расчётов. Иногда вместе с матрицей изготавливают и пуансон.

На матрицу наносят слой специального вещества, которое не позволит смоле приклеиваться к поверхности.

Далее на поверхность матрицы накладывают элементы выкройки стеклоткани, которые затем пропитываются смолой. По причине высокой эластичности стеклоткань может принять любую форму, какая потребуется производителю. Затем накладывают новый слой стеклоткани, который тоже пропитывается эпоксидной смолой. Так постепенно формируется корпус лодки.

После застывания смолы матрицу удаляют, начинается процедура шлифовки поверхностей лодки.

Финальный этап заключается в грунтовке и покраске корпуса.

Установка лекал

Начать процесс монтажа заготовок рекомендуется с мидель-шпангоута

Прежде чем надежно закреплять этот элемент, очень важно убедиться в том, что лекало стоит строго вертикально и перпендикулярно по отношению к ДП. Крепится оно к брусьям, являющимися основанием

После того, как были смонтированы все остальные заготовки, была установлена стойка, находящаяся в ДП транца, и все элементы были раскреплены раскосами, чтобы избежать любого перемещения, можно приступить к такому этапу как обшивка внутренней поверхности матрицы при помощи продольных реек.

Для выполнения этой задачи чаще всего используется материал толщиной от 12 до 15 мм и шириной в 50 мм. Для оборудования днища катера лучше использовать рейки с той же толщиной, но большей шириной – до 100 мм.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

IvanD › Блог › Процесс создания детали из стеклопластика

Что такое стеклопластик?

Стеклопластиком обычно зовется уже готовое изделие – совокупность материалов, технологий и работ. Чем удобен стеклопластик? Да тем, что можно изготовить любой формы деталь, какую только вообразит фантазия, будь то сабвуфер, повторяющий нижней стенкой очертания багажника, мелкосерийные крылья автомобилей своего дизайна, реплики спойлеров, обвесы, бампера, различные усовершенствования внутренних панелей салона автомобиля и многое другое.

Какие существуют методы производства изделий?

Достаточно часто требуется изготовить всего одно изделие и сэкономить время и материалы, в таком случае делается болван (макет) и прямо по нему клеится стеклопластик с последующим его выведением шпаклёвкой под покраску. Макет должен быть заведомо меньших размеров(на толщину стеклопластик+шпаклёвка. Другой метод – изготовление изделий по матрице. Применяется для размножения (копирования, тиражирования) какого-либо изделия, а так же если делается в одном экземпляре, но есть вероятность разрушения изделия в процессе эксплуатации (например юбка бампера).

Поплавки из «бревен»

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное — правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без

прицепа

https://youtube.com/watch?v=OU0G6uh5Ay8

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

  • согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
  • параллельно бортам лодки устанавливаются седушки из стеклопластика;
  • для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
  • срезается лишняя бахрома, седушки вклеиваются при помощи клея;
  • прикручиваются уключины;
  • борта лодки основательно зашкуриваются наждачной бумагой;
  • готовая лодка погружается на багажник;
  • снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.
