Руководство по ремонту Yamaha Cygnus 125 (в виде схемы)

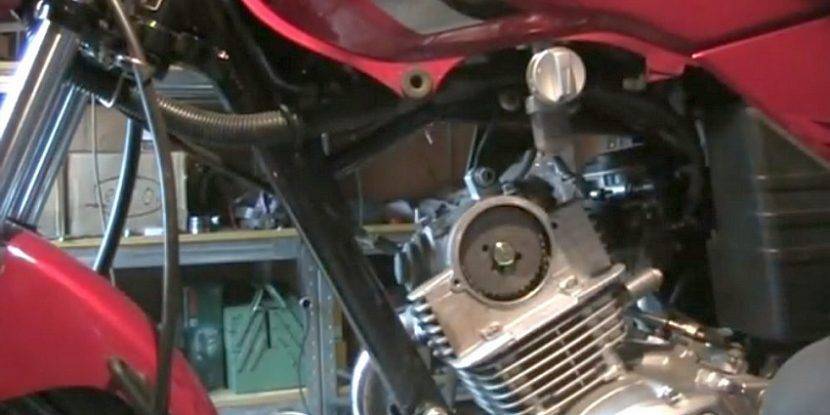

Регулировка клапанов

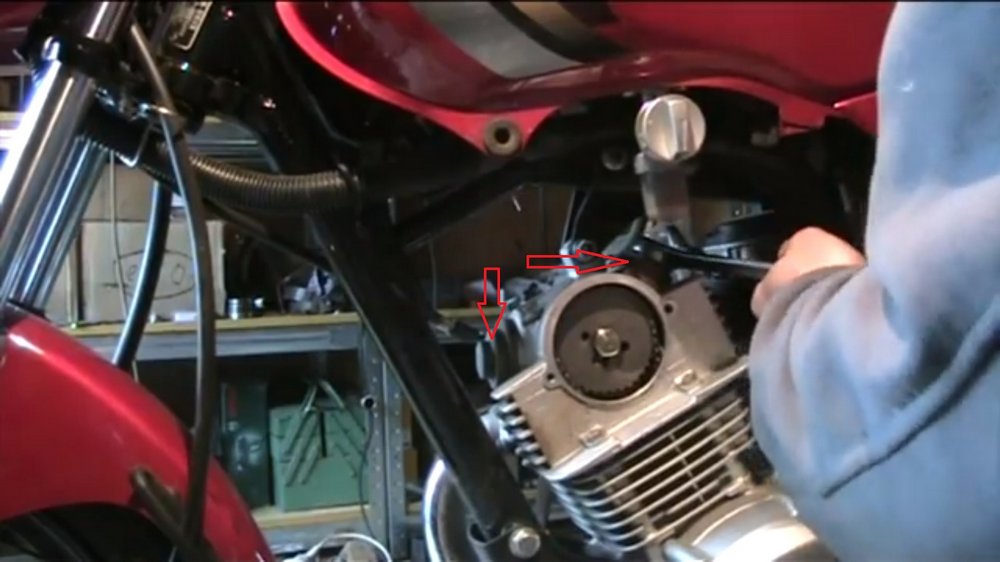

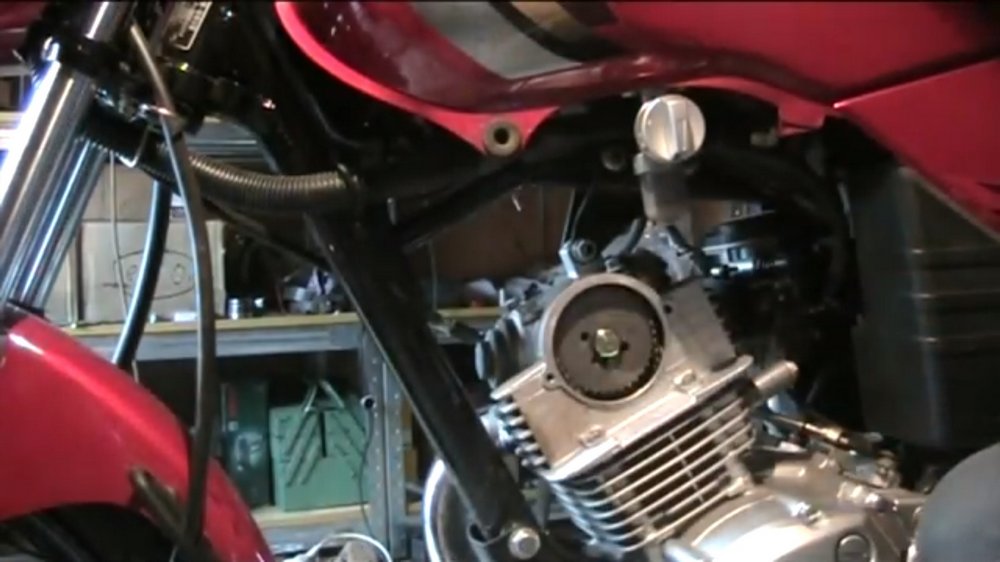

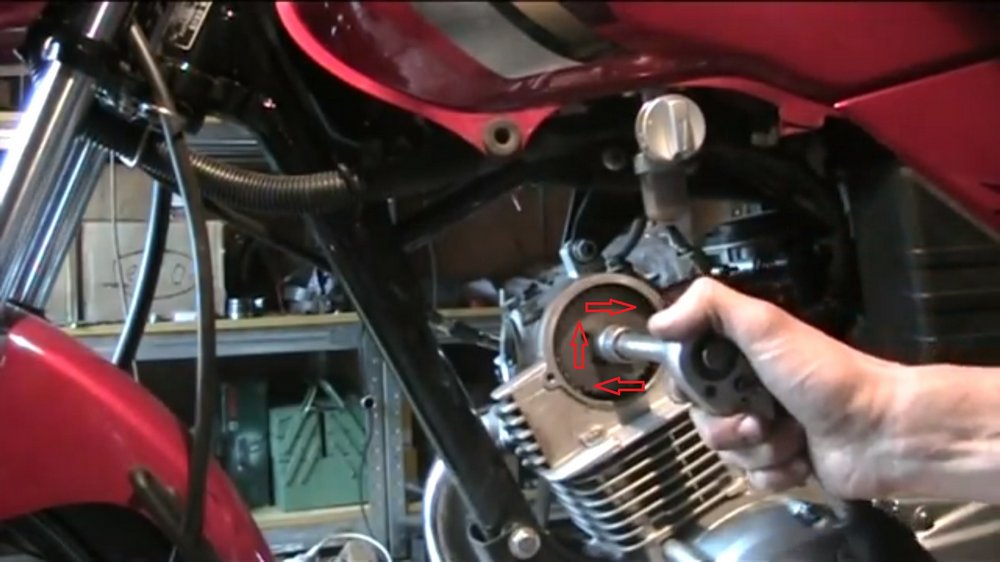

На пробеге 6000 км необходимо отрегулировать зазор клапанов, как написано в руководстве.

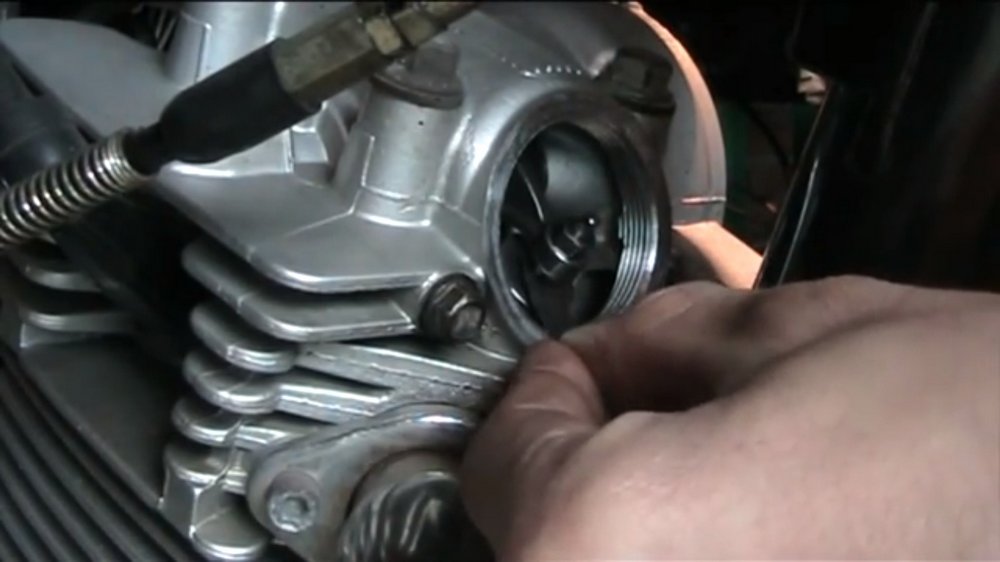

В общем ни чего сложного, главное не допустить попадания грязи в двигатель, иметь динамометрический ключ и щупы.

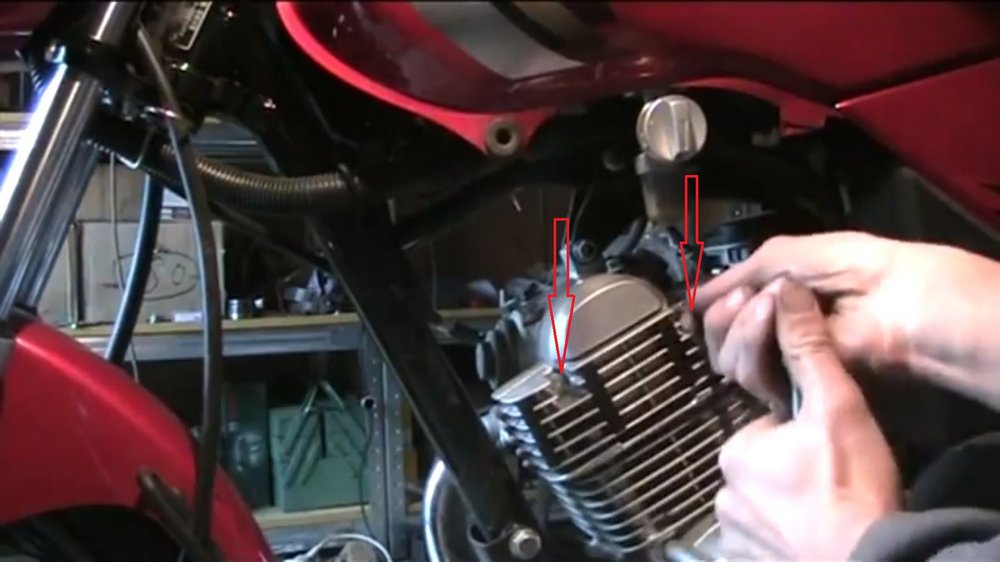

Зазор на выпускном клапане — 0.10 мм.

Зазор на впускном клапане — 0.08 мм.

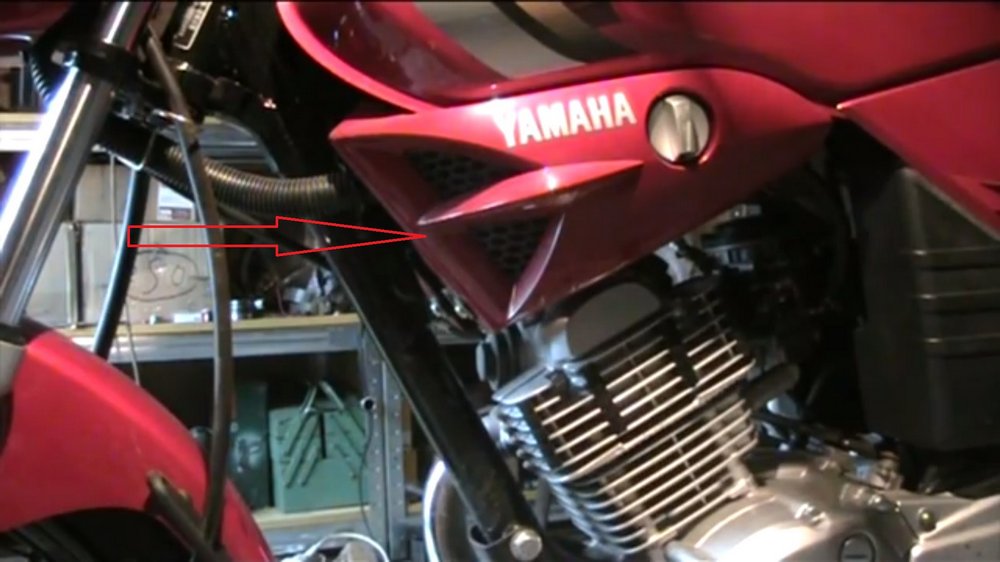

Выпускной клапан находится со стороны переднего колеса. Впускной со стороны заднего соответственно.

Делал как показано на видео. Единственное что, мужик в видео придерживал регулировочный винт отвёрткой с проточкой, я придерживал простым разводным ключём. Всё васся
