Розетка на квадроцикл, Виды, Установка

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

• 1 – жёлтый – сигнал левого указателя поворота;
• 2 – синий – сигнал задних противотуманных фонарей;
• 3 – белый – минусовой сигнал для контактов с 1 по 8;
• 4 – зелёный – сигнал правого указателя поворота;
• 5 – коричневый – сигнал габаритов с правой стороны;
• 6 – красный – стоп-сигнал;
• 7 – чёрный – сигнал габаритов с левой стороны;
• 8 – розовый – сигнал огней заднего хода;
• 9 – оранжевый – постоянный плюсовой контакт;
• 10 – серый – плюсовой контакт при зажигании;
• 11 – чёрно-белый – минусовой сигнал для 10 контакта;
• 12 – бело-синий – резервный контакт;
• 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

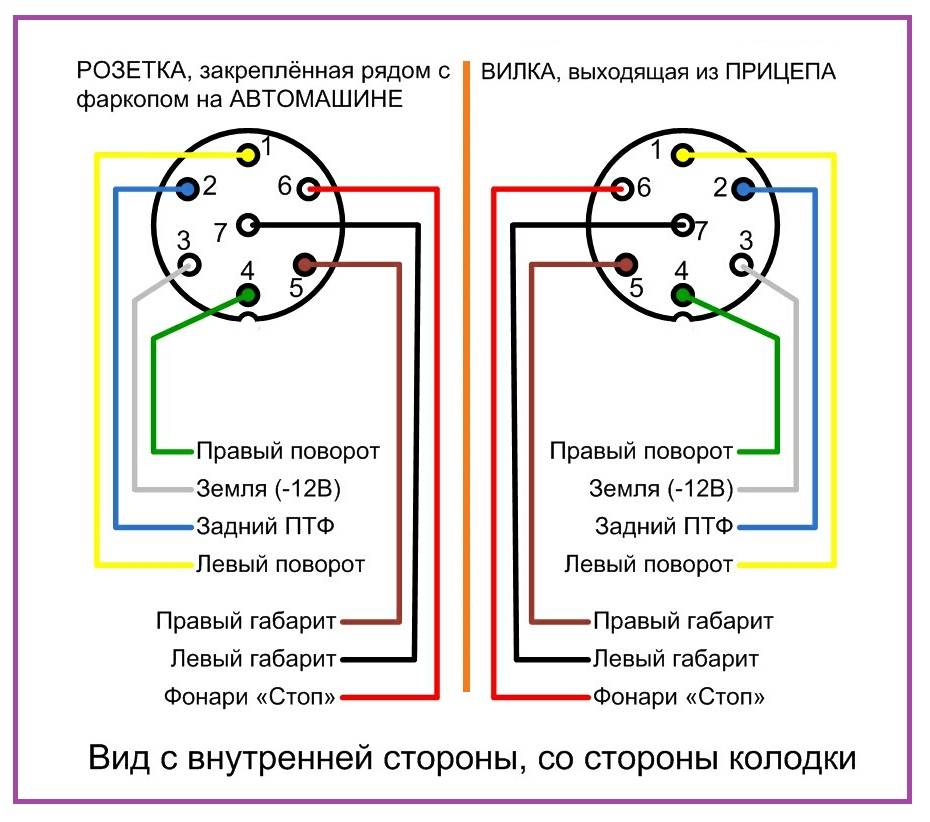

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Конструкция и характеристики

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

1. Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
2. С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

• длина (с заземлением): 44 мм, 18 мм;
• высота (с заземлением или без): 45 мм;
• расстояние между краями: 76 мм, 77 мм;
• толщина: 64 мм, 66 мм.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Установка розеток

Название вида работ	Ед. изм.	Стоимость, руб.
Установка розеток и выключателей света	шт.	180
Установка розеток	шт.	180
Установка наружной розетки	шт.	180
Установка внутренней розетки	шт.	230
Установка розеток с заземлением	шт.	250
Установка компьютерной розетки RJ45 (интернет)	шт.	230
Установка телевизионной розетки (ТВ)	шт.	230
Установка телефонной розетки RJ11, RJ12, RJ45	шт.	230
Установка розетки для электроплиты	шт.	400
Установка электроточки скрытой проводки (без высверливания чашечки)	шт.	250
Установка электроточки наружной	шт.	350
Установка подрозетников	шт.	100
Установка распаечной коробки наружной	шт.	450
Установка распаечной коробки внутренней	шт.	650
Ремонт розетки	шт.	400
Ремонт выключателя	шт.	500
Замена розетки	шт.	180
Монтаж механизма внутренней розетки	шт.	200
Замена механизма внутренней розетки	шт.	300
Установка двойной розетки в один подрозетник	шт.	300
Демонтаж розетки	шт.	100
Устройство отверстий в стене для подрозетников в гипсе, ГКЛ	шт.	300
Устройство отверстий в стене для подрозетников в кирпиче	шт.	400
Устройство отверстий в стене для подрозетников в бетоне	шт.	450

Виды, распиновка и схемы подключения розетки фаркопа

Применяется несколько типов разъемов для подключения прицепов:

• cемиконтактные (7 pin) разъемы европейского типа;
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);
• специальные разъемы.

Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:

Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»).

Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости. Установить неправильно либо закоротить гнезда при таком расположении практически невозможно.

Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.

Схема распиновки 7-контактного американского разъема:

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней.

В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения.

Это значительно упрощает процесс электрического подключения.

13-пиновые разъемы используются для подключения легковых прицепов.

Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.

Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники:

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

• Жёлтый – (L) левый поворот;
• Зелёный – (R) правый поворот;
• Контакт плюс — (54G) задний противотуманный фонарь;
• Серый – (31) контакт минус, масса;
• Коричневый – (58R) правый габарит, подсветка номера;
• Красный – (54) стоп-сигналы;
• Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

• Жёлтый – левый поворот;
• Зелёный – правый поворот;
• Синий – задний противотуманный фонарь;
• Белый – контакт-минус с 1 по 8;
• Коричневый – правый габарит;
• Красный – сигнал-стоп;
• Чёрный – левый габарит;
• Розовый – фонарь заднего хода;
• Оранжевый – контакт-плюс (постоянный);
• Серый – контакт-плюс при зажигании;
• Чёрно-белый – сигнал-минус для 10 контакта;
• Бело-синий – контакт (резерв);
• Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

• Жёлтый – левый поворот;
• Зелёный – правый поворот;
• Голубой – задние противотуманные фары;
• Белый – контакт-минус;
• Чёрный – левый габарит;
• Коричневый – правый габарит;
• Красный – фонари стоп-сигналов;
• Розовый – фонарь заднего хода;
• Оранжевый – контакт-плюс;
• Серый – тормозные колодки;
• Чёрно-белый – пружинные тормоза;
• Бело-голубой – сигнал подъёмного моста;
• Бело-красный – контакт (общий);
• Бело-зелёный – Can-H;
• Бело-коричневый – Can-L.

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

1. Винтовые. Степень затяжки провода регулирует человек.
2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

1. По количеству полюсов — двух и трех полюсные.
2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер. Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.
