Устройство вариатора на скутере
Вариатор – это современное устройство КПП, и его применение в различной технике с каждым днём набирает популярности. Механизм вариаторной коробки на скутерах очень прост: его разработчики основывались на действии центробежной силы, чем и добились легкости конструкции.

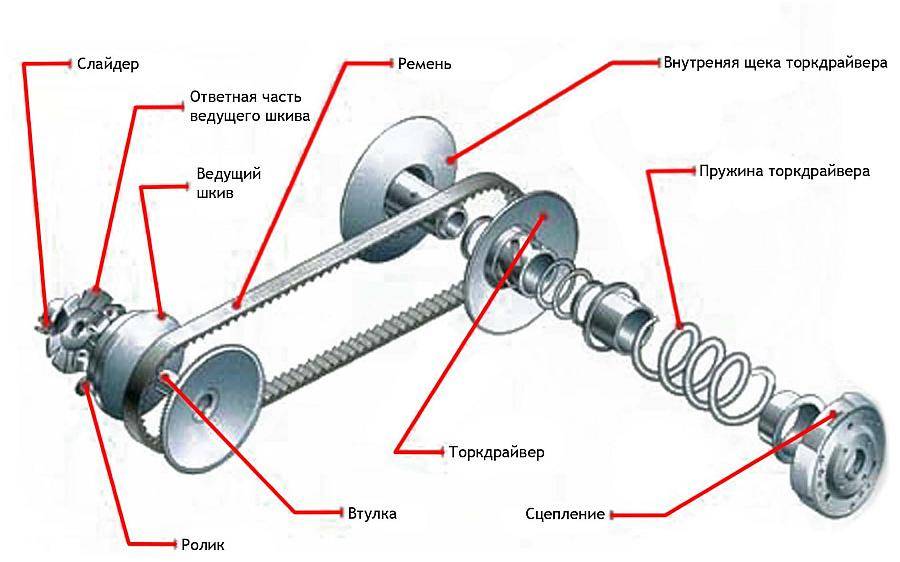

Составляющие вариатора
Скутер имеет небольшую массу и габариты (по сравнению с мотоциклами и авто), соответственно, и коробка переключения передач должна быть небольшой.
От автомобильного, вариатор скутера унаследовал:
- два шкива – ведущий и ведомый (правда здесь они имеют клиновидную форму, и каждый состоит из двух половинок);
- ремень (его форма – трапециевидная, в отличие от автомобильного).
Вот и всё наследие.
Положение клиновидных половинок (щёк) ведущего шкива регулируют ролики. Размыканием и смыканием щёк ведомого шкива занимается центральная пружина, соединённая со сцеплением.
Подробнее о принципе работы
Итак… Скутер заведён и работает на холостом ходу. Что происходит в вариаторе? Ведущий шкив вращается на минимальных оборотах. Ремень находится чуть выше от центра соприкосновения щёк. Щёки ведомого сжаты центральной пружиной. Ремень на них движется по максимальному радиусу.
Скутер пришёл в движение. Здесь стоит упомянуть ролики. Они находятся за внутренней щекой ведущего шкива. Когда увеличивается скорость вращения этого шкива, центробежная сила выталкивает ролики к внешнему радиусу, тем самым сжимая половинки ведущего шкива вместе. Ремень между этими половинками смещается наружу – увеличивается радиус его оборота на ведущих щеках.
Ведомый шкив действует с точностью до наоборот. Во время набора скорости на него так же, как и на ролики действует центробежная сила, с помощью которой щёки раздвигаются, сжимая центральную пружину и пропуская ремень между собой. Так происходит разгон.
За счёт такой синхронной работы шкивов набор скорости происходит на постоянных оборотах и максимальной мощности двигателя.
Настройка вариатора на скутере
Регулировкой вариатора добиваются желаемой динамики скутера. Улучшить её можно с помощью замены как заводских роликов, так и пружины.
Работа роликов на вариаторе скутера зависит от их веса. Изготовитель подбирает оптимальный при сборе коробки. Но любители быстрой езды меняют их на более тяжёлые. С утяжелёнными роликами скутер с вариатором медленнее разгоняется на старте, зато после набора максимальных оборотов двигатель выдаёт скорость на 10-15 км/ч больше, чем с заводскими роликами.
Использование роликов меньшего веса приводит к обратному принципу: скутер стартует резко, но достичь максимальной скорости ему тяжело.
Изменение жёсткости пружины также влияет на скорость. Растянутая и слабая, она не сможет плотно прижимать щёки ведомого шкива. Это приведёт к работе ремня постоянно на меньшем радиусе, чем необходимо. Слишком жёсткая пружина, наоборот, не даст уменьшить этот радиус (соответственно увеличить обороты ведомого шкива) и развить максимальную скорость скутера.
Ремонт вариатора на скутере. Замена элементов
Изменение скорости разгона и появление посторонних шумов в вариаторе свидетельствуют о том, что какая-то деталь (или детали) изношена и требует замены.
Чтобы узнать причину неисправности, следует вариатор разобрать:
- Снимаем крышку. Делаем это аккуратно, чтобы не повредить её. Как правило, крышка вариатора на скутерах имеет уплотнительную прокладку. Необходимо оценить её состояние и, при необходимости, поменять.
- Чтобы снять ремень с вариатора, нужно убрать ведущий шкив. А добраться до него можно, только сняв стопорное кольцо, муфту и шестерню.
- Когда ремень и половинки шкива готовы, снимаем и ролики.
- Все элементы должны быть тщательно осмотрены и проверены. Исправные щёки имеют ровную поверхность без сколов и задиров. На ремне исключается присутствие каких-либо смазочных веществ. Если он выглядит потрёпанным, то пора его менять.
- После выявления неисправностей собираем вариатор в обратной последовательности.
Существует два главных признака, по которым определяется качество работы вариатора: движение ремня и обороты двигателя. В исправном вариаторе ремень не проскальзывает в шкивах. Но, если мотор ревёт, а скутер не едет – это первый сигнал о том, что пора заглянуть внутрь устройства и изучить состояние ремня и пружины.
Рабочие обороты двигателя должны соответствовать оборотам его максимальной мощности. Если же этого не происходит – пора заняться настройкой работы вариатора.
Какие грузики ставить в вариатор хонда дио 27
Меня часто спрашивают как можно малой кровью, то бишь с наименьшими денежными затратами, заставить их Хонды Дио бежать больше 50-55 км/ч. Как правило, исправная Honda Dio 18 и тем более 27, а также более поздние можели, уверенно кладёт стрелку спидометра и, как будто, упирается в невидимую стену, не желая больше разгоняться.
Скорость 50-55 км/ч является конструктивно заложенной максималкой для любой Honda Dio. Но есть несколько способов обойти это ограничение без замены поршневой на тюнинговую 70 кубовую. Первое, что стоит сделать – это установить коммутатор без ограничения оборотов, после его установки немного возрастет и динамика, и максималка(+5-10км/ч). Возможно потребуется поиграть грузами вариатора, ведь рабочие обороты немного изменятся.
Для еще большей максималки я советую поставить вариатор такемори. Почему не малосси? Отвечу – мультивар от малосси спроектирован для достижения наибольшей динамики разгона, максималка с ним может даже немного уменьшится, так как диапазон его передаточных отношений уже чем у такемори. Малосси оправдано ставить в комбинации с верховой поршневой на 70 кубов с соответствующей трубой или при низовом конфиге в комбинации с «длиным редуктором». Правильно настроенный вариатор такемори даст прибавку в 10-15 км/ч, что в комбинации с «безлимитным» коммутатором улучшит динамику разгона и позволит развить 75 реальных км/ч.
Я бы посоветовал просто настроить скутер нормально. у меня сток ехал 70км/час по GPS, при том что был китайский вариатор дешевый и ремень ДАЙКО. ОСТАЛЬНОЕ ПОЛНЫЙ СТОК.
Источник
ProVariator.RU
Полигональные ролики вариатора. Как правильно поставить? Видео
Видео обзор полигональных роликов вариатора из интернет магазина Scooter.rv.ua Полигональные ролики вариатора на Украине появились относительно недавно, хотя за рубежом их используют уже очень давно и полным ходом. Основная задача полигональных роликов в работе трансмиссии вашего скутера. это добавить немного динамики, немного скорости(если ваш вариатор и состояние ремня позволяет это сделать), а также увеличить пробег в километраже от замены до замены роликов. На полигональных роликах есть два конуса: один большой и второй маленький, так вот, правильно ролики устанавливаются так: большим конусом в сторону втулки вариатора, но так что бы конус был сверху а не внизу, а маленьким конусом соответственно, в стороны наружной части. Более подробно смотрите видео.
Honda Dio AF-25 SR (Часть 9) — Замена вариатора на Malossi Multivar

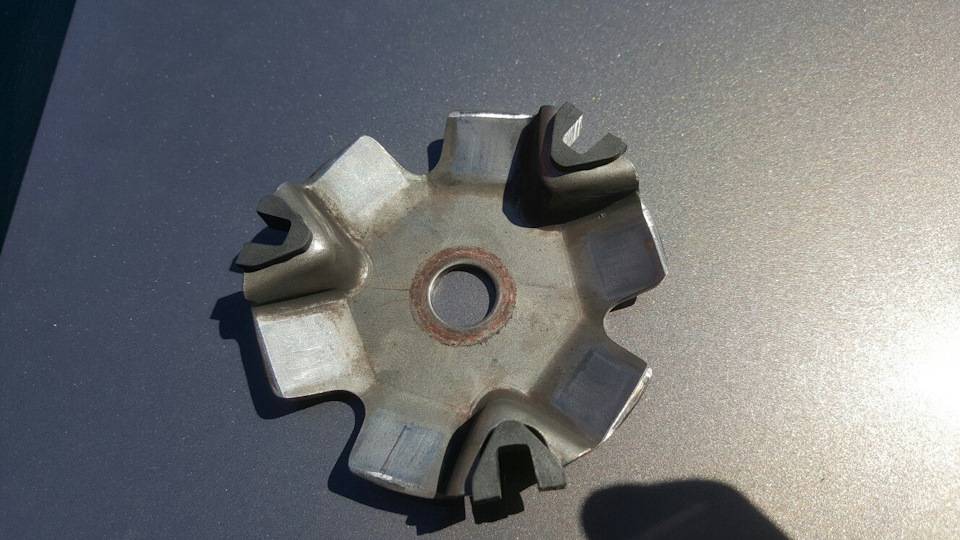

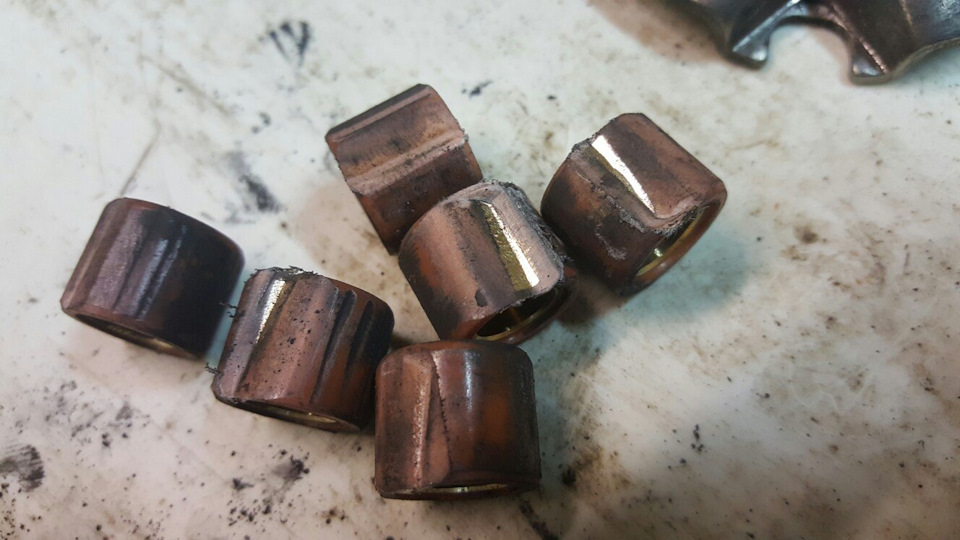

Заметил тут что максималка упала, сразу понял что то с вариатором. Открыл увидел опять сточенные в хлам ролики. Так как это повторяется неоднократно значит проблема в вариаторе.

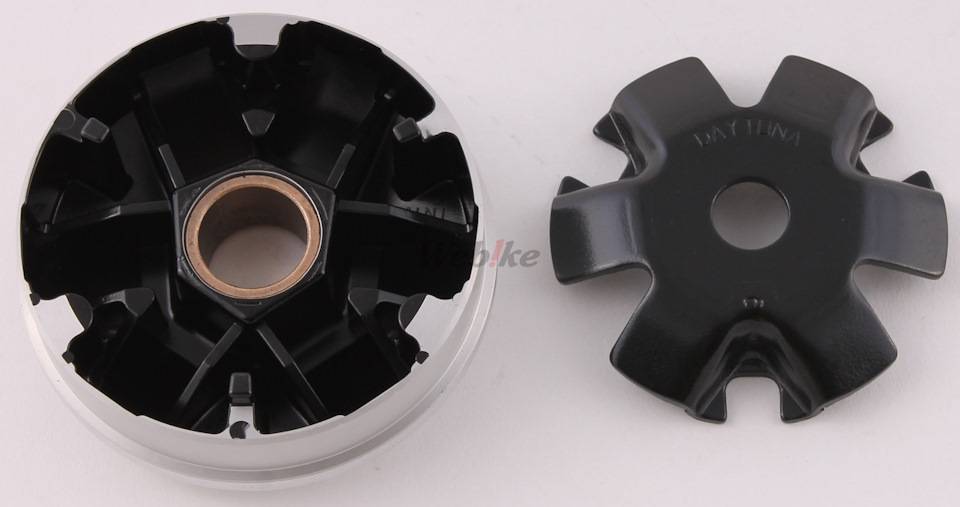

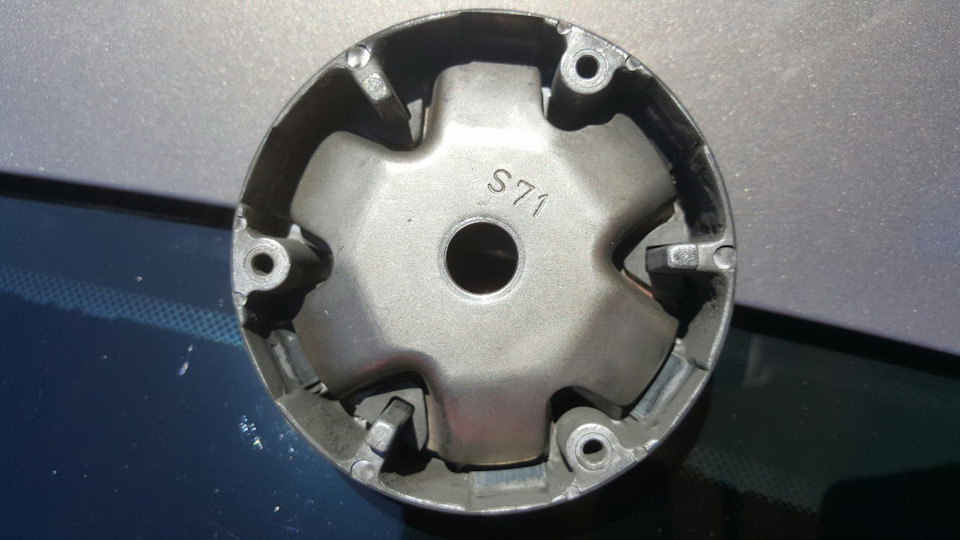

Вариатор стоял тюн фирмы Daytona НО на крышке не было выбито название фирмы, поискав в интернете фото, на всех выбито.

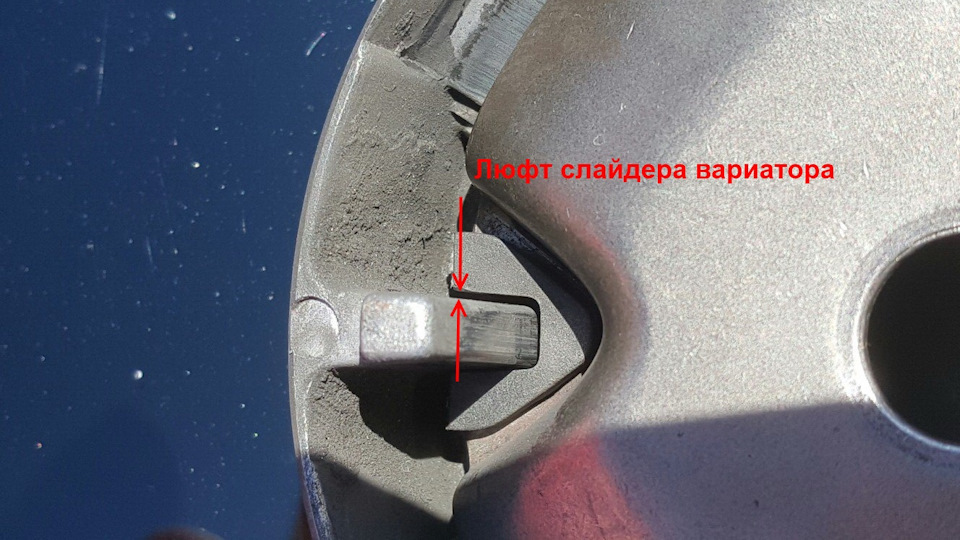

..Еще обнаружился сильный люфт в слайдерах крышки, видать крышка не отсюда поэтому она не подходит к этому вариатору и ей как раз стачивает ролики
..Пришлось покупать вариатор новый, под тонкий вал выбор не велик особо. Взял Malossi. Сделан очень хорошо. Вот такой комплектик.

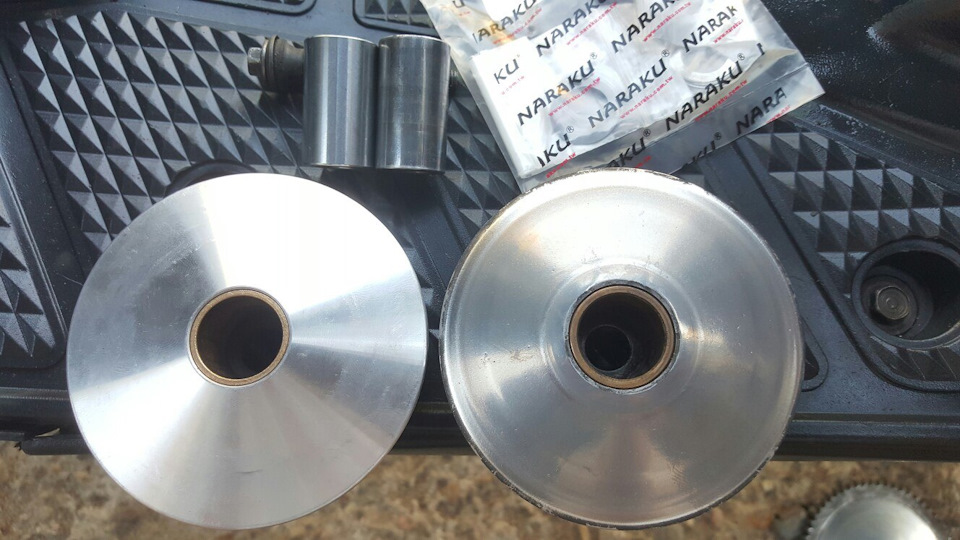

..Сравнение старого (справа ) и нового (слева)

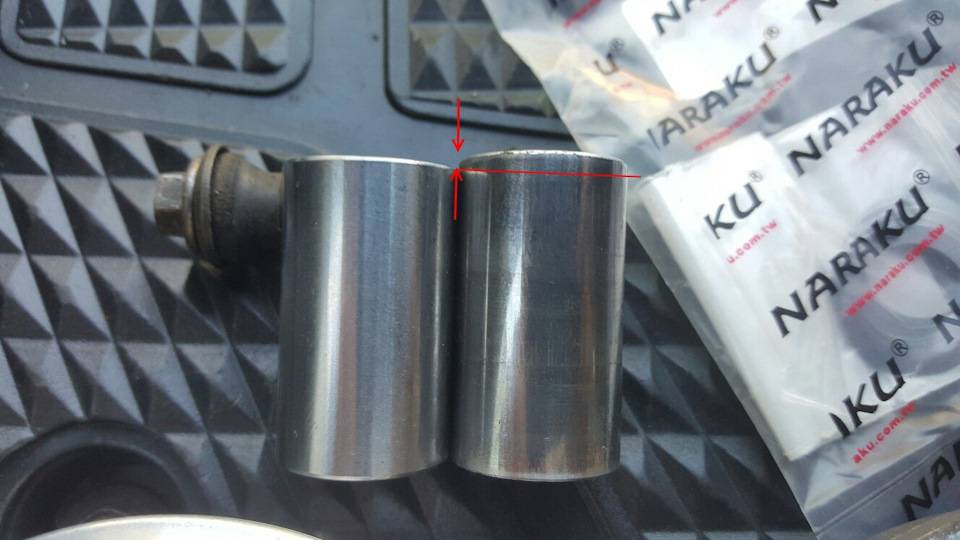

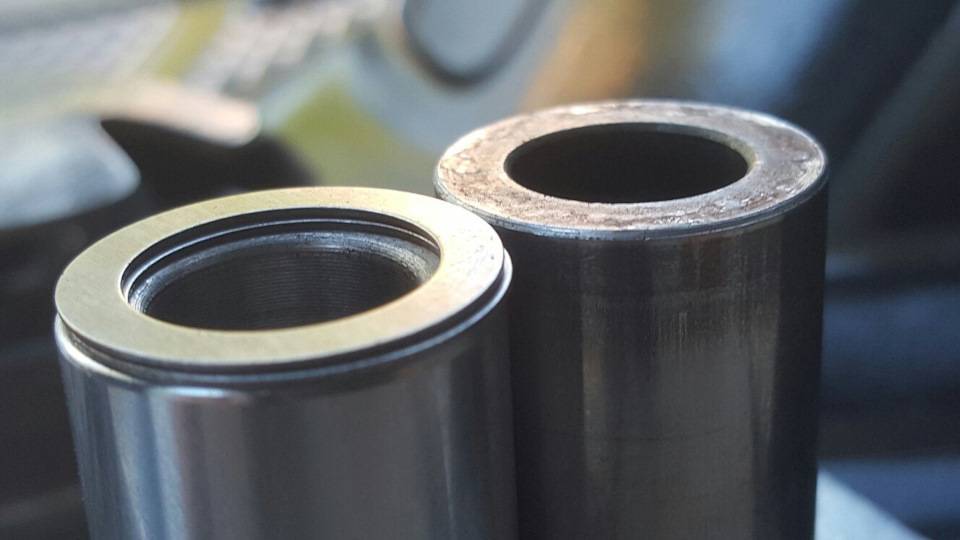

..НО при детальном осмотре втулок, встал вопрос. Старая втулка с которой ремень лежал идеально на втулке она длиннее новой.
..Я как чувствовал что будут косяки с размерами и настройкой, купил сразу настроечных шайб они разной толщины, есть очень тонкие 0.2мм а есть потолще по 1мм.Прикинул, понадобится 2 шайбы чтобы длинна втулки стала как у старой.

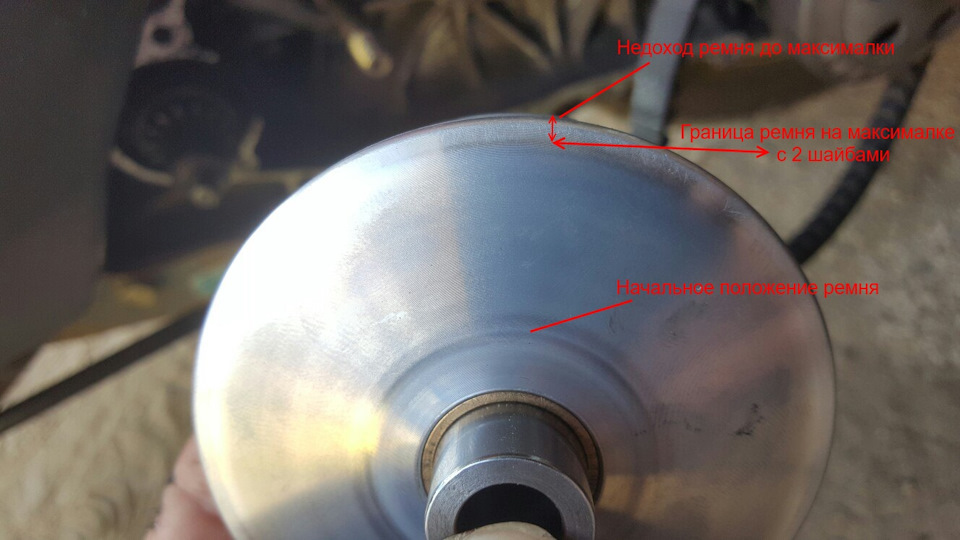

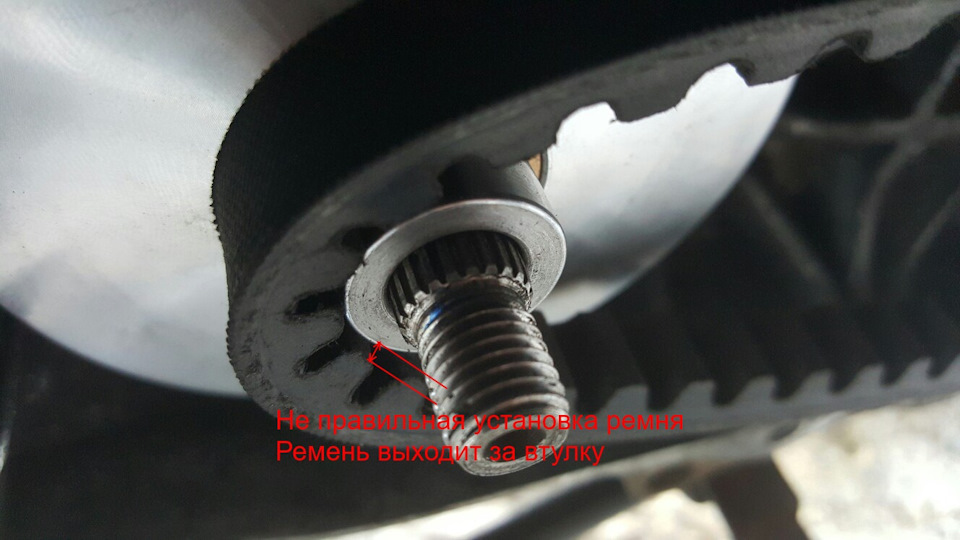

..Вот так сидел ремень если поставить вариатор новый как есть, без настроечных шайб. Ремень сидит как бы не очень правильно. Он выступает за втулку.
..Прокатился…и понял что мопед не едет… с места он рвет как никогда не рвал…но после 30 еле набирает и максималка упала до 50. Понял что косяк с шайбами и втулкой.Вообщем настройка вариатора она очень точная, тут все измеряется в миллиметрах буквально.Снял вариатор и увидел вот что…ремень не выходит на максимальный радиус, поэтому то и нет максималки.

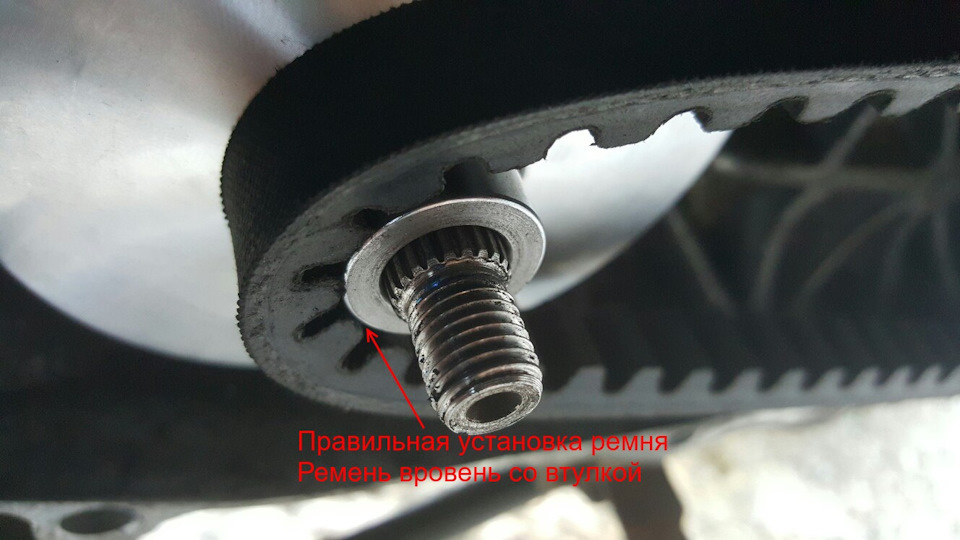

..Принцип работы вариатора такой, что на переднем вариаторе ремень должен быть как можно выше.Поэтому нужно играться шайбами и грузиками тоже.
