Ремонт резьбового отверстия для свечи зажигания

Как выкрутить свечи зажигания, если они прикипели

Процедура замены свеч в авто, зачастую не доставляет каких-либо сложностей и проблем водителям транспортных средств, так как в большей части подобных ситуаций процедура выполняется либо планово, либо при аварии. Когда данная деталь становится непригодной, ее заменяют с помощью специализированного ключа. Все же смена свечей зажигания может доставить некоторые неудобства владельцу автомобиля. Это происходит, потому что она пригорает и выкрутить ее даже с применением силы не так-то просто. Если не откручивается свеча зажигания: что делать?

В данной ситуации не следует придаваться панике, все что нужно — это удержаться от резких движений. В этом случае можно еще больше ухудшить ситуацию. Однако на сегодняшний день существует несколько способов более безопасного извлечения свечей зажигания, которые застряли. Поэтому у многих водителей возникает вопрос, почему не откручивается свеча зажигания: что делать в этом случае? Стоит отметить, что эти запчасти, которые прикручены правильно в исправном и хорошо работающем двигателе могут пригорать не просто так, на это должны быть причины. Однако когда эта деталь все же прикипает, это может означать, что использование транспортного средства было некорректным. Именно по этой причине и появляются проблемы с извлечением свечей.

Какие бывают смазки для резьбы свечей и форсунок

Для этих целей применяют компаунды-диэлектрики и anti seize. Первый вариант обеспечивает изоляцию от вредных внешних факторов (пыли, влаги) и тока. Для этого используют материал на основе силикона.

Токопроводящие смазки «анти сайз» служат для защиты резьбового соединения от коррозии и прикипания. Распространены следующие 3 вида компаунда:

графитовый;
медный;
керамический.

смазки для резьбы свечей и форсунок

Медная смазка лучше всего переносит колебания температур (от -40 до +1200 °С). Она подойдет для обработки дизельных форсунок, свечей зажигания бензодвигателей и турбомоторов. Благодаря составу из мелких частиц меди, минералов и синтетического масла, смазочный материал обладает превосходными антикоррозионными свойствами. Также компаунд снижает появление конденсата и воздействие силы трения.

Состав на основе керамической пыли чаще всего используют в дизельных силовых установках. Смазка изготавливается в виде пасты с применением современных технологий. Она обладает высокой термостойкостью (до +1400 °С) и выдерживает интенсивные механические нагрузки. Не выгорает и не густеет со временем. Устойчива к смыванию водой и кислотами. Керамическая паста лучше всего защищает колодец и свечу от появления коррозии.

Все типы смазочных материалов легко найти в автомагазинах. Популярностью пользуются изделия от компании MC1650, Molykote, Dow Corning, PERMATEX, BERU, Liqui Molly, Kroon Oil, Presto, FEBI. В зависимости от типа материала, объема и бренда стоимость товара варьирует в диапазоне от 100 до 1600 рублей.

Как нужно смазывать резьбу на свече

Все диэлектрические составы наносят только на изоляционное покрытие рядом с гайкой или на внутреннюю канавку колпачка. Так как смазка плохо проводит и предназначена для защиты от пробоев, нельзя чтобы она попала на контактную головку.

Антипригарными составами следует аккуратно смазывать резьбу, предварительно зачистив ее от мусора. Если выполнить эту процедуру, то улучшится защита электроконтактов и откручивание детали. Главное следить за тем, чтобы токопроводящий «анти сайз» не попал на изолятор. Кроме того, керамической пастой обрабатывают поверхность форсунки, не затрагивая сопло.

Водителям, которые часто самостоятельно занимаются обслуживанием автомобиля, полезно знать, как смазывать свечи зажигания при замене. Эта процедура не только защитит от внезапного электрического пробоя, но и упростит монтаж детали.

https://youtube.com/watch?v=r2_c3hd3dd4%3F

Возможные трудности при выкручивании

Перед тем, как выкрутить и снять свечи зажигания, нужно разобраться в некоторых трудных моментах, которые могут случиться при откручивании.

Иногда автовладельцы, которые решают выкручивать и снимать свечи, сталкиваются с проблемами демонтажа, которые могут быть обусловлены различными причинами, в частности:

При попадании ладов он может иметь тенденцию к подъему.  Держите расстояние не менее 15 метров между автомобилем и людьми, животными или хрупкими товарами. Объекты, пораженные румпером или части использованных резаков, могут быть выброшены румпером.  Запрещается использовать оборудование несовершеннолетними лицами, за исключением лиц старше 16 лет, прошедших обучение у уполномоченных лиц.  Не работайте с инженером в случае плохой погоды, ночью или в условиях низкой видимости — повышенной опасности несчастных случаев!

Культиватор предназначен для личного использования для обработки почвы, подготовки и поддержания прорастающего слоя. Монтаж наземных косилок на культиваторе. Шестиугольная фреза позволяет легко и быстро монтировать фрезы и другие аксессуары. Следуйте инструкциям ниже. Вставьте скважину в вал и закрепите ее удерживающим штифтом. Три рабочих ширины можно регулировать с помощью пары удлинителей. — ширина 60 см: базовая настройка с 2 резаками — ширина 80 см: базовая настройка с 2 резаками и 1 удлинителем. — ширина 110 см: базовая установка с 2 резаками и 2 удлинителями.

Свечу зажигания перекосило. Если автовладелец использовал ключ для свечей зажигания, размер конструкции которого не позволяет обеспечить оптимальную фиксацию СЗ, то это вполне могло произойти.
Часто причиной является резьба, а именно — ее загрязнение. Для недопущения такой проблему свечу перед установкой в резьбе нужно прочистить или продуть.
Не так часто, но все же случаются ситуации, когда свеча затягивается с большим усилием, чем необходимо.

Резьба на СЗ и ее восстановление с помощью футорки

Футорка представляет собой специальный соединитель, в котором внутренняя резьба переходит в наружную с большим размером. Такие соединители по своему типу, конструкции и материалу могут быть разными — бронзовыми, металлическими, медными и другими. В данном случае наибольшую роль играет прочность металла (автор видео — канал Всё о ДВС,тюнинг,советы и обслуживание!).

Процедура восстановления резьбы на СЗ — достаточно сложная задача, которая должна производиться на демонтированной головке блока цилиндров. ГБЦ заранее следует установить на фрезерный или расточный станок, без этого никак, после этого отверстие СЗ необходимо рассверлить для удаления сорванной резьбы. Далее, осуществляется нарезание новой резьбы для монтажа свечки.

Есть несколько способов реализации этой задачи:

Первый вариант достаточно надежный, однако он обойдется дороже. Специальные футорки с фланцем необходимо изготовить на токарном станке, обычно для этого используется бронза. Внутри конструкции производится нарезание резьбы, при этом следует учитывать один момент — если размер внутренней резьбы составляет М14, то размер внешней должен составить М18. Следует отметить, что в целом технология производства таких бронзовых устройств не позволит обеспечить максимальную прочность конструкции при более маленьком внешнем диаметре.
Есть еще один вариант, но он не так надежный, как первый. Во-первых, потому что при вырезании резьбы и сверлении посадочного отверстия без демонтажа ГБЦ с силового агрегата, соосность старого и нового отверстий не будет обеспечена. Соответственно, в конечном итоге вы можете просто получить отверстие, не пригодное к ремонту. Во-вторых, без снятия головки блока вы вряд ли сможете избежать попадания продуктов отхода, в частности, стружки, в цилиндры и наиболее надежно закрепить саму вставку.

Извините, в настоящее время нет доступных опросов.

Куда обратиться, если прикипели свечи зажигания, и как их вывернуть

Происходят ситуации, когда самостоятельное извлечение данной запчасти оборачивается довольно печально. Как правило, такие случаи сопровождаются деформацией или поломкой резьбового отверстия или разрушением на части самой свечи. Однако поломка самой детали не так плачевна, ведь ее даже в таком состоянии возможно извлечь. Все что для этого необходимо это приобрести в магазине специальный ключ под названием экстрактор. С его помощью, можно изъять остатки свечи, однако эта процедура может быть достаточно рискованной, потому как таким образом можно повредить резьбовое отверстие. Последствиями этой процедуры может обойтись дальнейшей сменой головки блока цилиндров или же преобразование ее для специального переходника.

Однако с дефектом свечей зажигания использование автомобиля становится невозможным. Все же стоит заметить, что если вы сами не справитесь с этой задачей, то лучше обратиться за помощью в сервисный центр. Поэтому многие водители передвижных средств обращаются в сервисы с утверждением: «не могу открутить свечу зажигания, что делать?». Подобные обращения довольно часто встречаются и опытные, умелые мастера могут помочь в разрешении этого вопроса. Не многие ремонтные центры транспортных средств могут сделать работу качественно и аккуратно, как того требует клиент.

Далеко не все из них могут исправить поломку должным образом. И в конечном итоге придется доплачивать, чтобы исправить работу непрофессиональных работников сервиса. Поэтому стоит обращаться к профессионалам, которые знают, что делать в таком случае и могут правильно и без повреждений резьбы изъять непригодные для дальнейшей работы прикипевшие свечи. В этом случае вопросы о том, что я не могу выкрутить свечу зажигания, решаются немного быстрее и качественнее. Однако профессионалы работают только в хороших сервисных центрах, которые занимаются ремонтом и устранением неполадок, связанных с транспортными средствами. Поэтому не рискуйте сами исправлять неполадки, если предпринятые вами попытки не сработали.

Ответственно подойдите к решению данного вопроса, и ситуация не будет иметь сложностей.

Инструкция по выкручиванию

Динамометрический ключ — для демонтажа СЗ

Итак, если вы решили открутить свечу или произвести восстановление резьбового элемента, то вам поможет инструкция по демонтажу СЗ.

Регулировка высоты руля: Ослабьте рычаг крепления руля, поднимите или опустите руль в нужное положение и затяните крепежный рычаг. Регулировка угла поворота руля Ослабьте рычаг руля, поверните влево или вправо в нужном положении, а затем затяните фиксирующий рычаг.

Регулировка глубины фрезерования: вытащите зажим и болт из адаптера аксессуара, ослабьте стопорную гайку и винт, который крепит шпору в кронштейн. Наконец, затяните винты и гайки, вставьте болт в адаптер и закрепите его зажимом. Монтажные инструменты и аксессуары Чтобы установить инструмент или аксессуар на румпель, следуйте инструкциям производителя. Всегда выключайте двигатель перед тем, как ехать на переднем колесе.

Как выкрутить свечу, чтобы не допустить ошибок, и что делать с открученной СЗ:

Демонтаж устройство с сорванной резьбой начинается со снятия высоковольтного кабеля и отключения контактов. Не нужно торопиться, необходимо быть наиболее внимательным. После снятия производится очистка места установки СЗ при помощи компрессора, это позволит удалить весь мусор и остатки устройства. Поэтому процедура очистки резьбы может занять какое-то время.
После этого вам потребуется взять специальный динамометрический ключ, с его помощью можно регулировать прикладную силу. Если свеча не рабочая и сломана, то другой инструмент использовать не получится, поскольку только этот ключ сможет войти в колодец СЗ. На практике поломка устройства обычно происходит на верхней стороне воспламенительного компонента, представляющей собой ребристый изолятор.
Используя ключ, не торопясь, необходимо выкрутить вышедшую из строя СЗ. Сама головка и вороток ключа вместе с удлинителем должны быть установлены точно по оси устройства. Выкручивайте устройство плавно, не прикладывая особых усилий. Если вы не будете соблюдать эти рекомендации, это может привести к срыву резьбы, что чревато новыми проблемами.
В ходе демонтажа СЗ необходимо прислушиваться к звукам, поскольку они могут сказать многое. Если, к примеру, вы услышите при выкручивании скрежет, то это свидетельствует о том, что с СЗ все нормально и она постепенно извлекается. Если после поворота СЗ сопротивление не стало снижаться, вероятнее всего, металлическая часть конструкции уже начала плавиться. В данном случае вращение может привести к тому, что резьба будет сорвана.
После этого в гнездо СЗ необходимо залить растворитель — это вещество позволит промыть резьбу и будет способствовать более простому выкручиванию. Подождите несколько минут после залива вещества, после чего плавно и без резких движений можно попытаться выкрутить СЗ до конца.

Ввертыш для восстановления резьбы

Ввертыши, они же футорки, сделаны в виде полых втулок с крупной наружной и мелкой внутренней резьбой. Они могут быть стальными, медными, латунными, бронзовыми, из других материалов. Устанавливают футорки на деталях, где допускается увеличение диаметра отверстий. Ввертыши применяются во многих отраслях промышленности, например, для сборки мебели, стыковки труб, крепления сдвоенных колес.

Комплект для ремонта резьбы при помощи резьбовой вставки

Некоторые производители выпускают наборы, которые называются восстановителями резьбы. Комплекты состоят из вкладышей разного размера, сверл, метчиков, вспомогательных инструментов. В зависимости от назначения в наборы входят футорки для ремонта дюймовой или метрической резьбы от М2 до М36.

Как сделать ввертыш для свечи

Резьба свечного колодца срывается во время замены свечей зажигания. Одна или сразу несколько свечей выкручиваются вместе с резьбой. Поэтому без ремонта резьбы установить новую свечу не получится.

Если поломка случилась в автосервисе, то владельцу автомобиля предложат оперативный ремонт, который будет выполнен с помощью специального инструмента для восстановления резьбы.

В случае, если резьбу сорвало в полевых условиях — в гараже или на улице, то автомобиль уже не сможет доехать до ближайшего автосервиса. Советуем вам найти сервис, в арсенале которого имеется специальный инструмент, и договориться с его сотрудниками о выездном ремонте.

Инструмент для восстановления свечной резьбы не требует специальных навыков для работы с ним. Поэтому ремонт можно выполнить самостоятельно.

Зачастую резьба срывается из-за перетяжки свечи при вкручивании. Поломка происходит, если замену свечи производил неквалифицированный сотрудник автосервиса или неопытный владелец машины.

Также резьбу можно сорвать из-за перекоса свечи зажигания при вкручивании. Подобное происходит в том случае, если для замены свечи использовался неподходящий инструмент.

Кроме того, замена свечей на прогретом двигателе тоже может привести к поломке. Поэтому выполняйте ремонт только на холодном двигателе.

Чтобы избежать перетяжки или перекоса свечи, необходимо использовать профессиональные свечные головки и динамометрический ключ для контроля момента затяжки.

Восстановить резьбу свечного отверстия можно двумя способами:

Демонтировать ГБЦ. Рассверлить свечное отверстие, нарезать резьбу большего размера, выточить под нее специальные футорки и т.д;
Без демонтажа ГБЦ. Восстановить свечную резьбу с помощью специального инструмента.

Второй вариант намного предпочтительнее, потому что он не требует демонтажа головки блока цилиндров. Благодаря этому ремонт можно выполнить быстро.

К специальному инструменту относятся свечные метчики с комплектом футорок и наборы для восстановления свечной резьбы.

Стоимость набора для ремонта свечных колодцев может в несколько раз превышать стоимость свечного метчика. Мы попытаемся разобраться, с чем это связано и в каком случае целесообразнее сделать выбор в пользу того или иного решения.

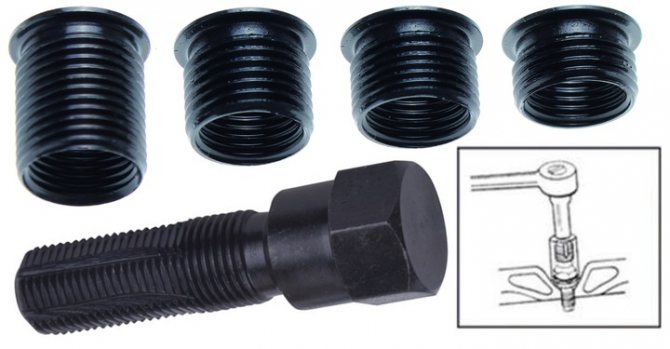

Метчики (свечной ввертыш) и футорки различного размера для ремонта резьбы продаются одним комплектом. Не советуем вам экономить на покупке метчика, потому что не во всех случаях он подходит для ремонта резьбы.

На многих автомобилях свечи зажигания расположены в глубоких колодцах. Поэтому длины стандартного метчика не хватает, чтобы добраться до поврежденной резьбы. В таком случае необходимо использовать дополнительный удлинитель. Но из-за этого могут возникнуть люфты, которые усложняют центровку.

Если вам всё же удалось нарезать новую резьбу правильно, то возникает другая проблема: установить свечную футорку и посадить ее на резьбовой температурный клей. Это необходимо сделать качественно, иначе футорка будет выкручиваться вместе со свечой каждый раз, когда вы будете ее извлекать. Выполнить эту операцию в глубоком колодце невозможно без специального инструмента. Поэтому считается, что свечной ввертыш с футорками подходит только для восстановления свечной резьбы неглубоких колодцев. К примеру, автомобилей ВАЗ 2108, 2109 и других.

Жидкая резьба — восстановление сорванной резьбы.

Для владельцев собственных приусадебных и дачных участков, самостоятельно обрабатывающих землю при помощи мотоплуга или мини трактора. Так как многие пользуются техникой с бензиновым двухтактным двигателем в силу конструктивных особенностей приходится часто выкручивать свечу из головки блока, что приводит к повреждению резьбы в свечном канале. Свеча имеет строго определенный диаметр резьбы (М14) и поэтому рассверлить посадочное отверстие или использовать ввертыш для восстановления не получится. В большинстве случаев материалом головки блока служит алюминий, достаточно мягкий металл и ремонт резьбы путем прохождения метчиком не приносит желаемого результата.

В таких случаях Вам поможет так называемая жидкая резьба – полимерный состав, который предназначен для ремонта свечных каналов. Как применять жидкую резьбу для её восстановления? Всё очень просто. Состав уже готов к применению – энергично встряхните емкость с клеевым составом в течении минуты. Одновременно с этим состав нагреется до минимально необходимой температуры для удобного нанесения (более 20 градусов) от тепла вашей руки. По возможности обезжирьте восстанавливаемую поверхность с сорванной резьбой и равномерно нанесите тонким слоем полимерный состав жидкой резьбы на внутреннюю часть ремонтируемой поверхности. Так же нанесите его на ответную деталь (свеча, болт или шпилька) и имитируя вкручивание вставьте в подготовленное отверстие до рабочего положения. Оставьте в таком состоянии на сутки или более, если есть такая возможность. Ремонт окончен – это всё что вам необходимо сделать применяя состав с жидкой резьбой для её формирования и восстановления.

Вы можете использовать восстановленное резьбовое соединение после 24 часов полимеризации. Так же соединение остаётся полностью разборным, причем адгезия к стали у состава меньше, чем к алюминию. Это говорит о том, что вы, приложив первоначальные усилия сможете вывернуть свечу зажигания или болт из восстановленного алюминиевого корпуса.

Жидкая резьба Permatex 81668 Stripped Thread Repair Kit для восстановления свечной резьбы в ГБЦ.

— Удобная фасовка- Формирование новой резьбы на поверхности металла- Высокая адгезия к алюминию- Американская компания производитель Permatex гарантия высокого качества- Стойкая к воздействию высоких температур

Масло и бензо-стойкий состав полимера “жидкая резьба” позволяет использовать его для ремонта свечной резьбы двухтактных двигателей внутреннего сгорания, впускных коллекторов и других частей ДВС. Прочное и надежное сцепление с основой и минимальное расширение при нагревании делает этот способ ремонта свечной резьбы одним из наиболее распространенных в профессиональных мастерских.

Быстрое достижение первоначальных характеристик соединения и сохранение возможности его дальнейшей разборки зачастую являются решающими факторами, влияющими на выбор методики восстановления деталей с поврежденными внутренними резьбовыми отверстиями.

Даже если вы повредили свечную резьбу в результате большого усилия при закручивании, установки свечи с перекосом или просто выкручивали её из горячего двигателя – вы всегда сможете её восстановить с помощью комплекта “жидкая резьба”. Уникальный запатентованный полимер быстро и надежно сформирует новую резьбу идеально подходящую для дальнейшей её эксплуатации.

Небольшая цена обусловлена прямой покупкой товара из США, минуя посредников и транспортные расходы. Вы самостоятельно сможете купить товар на аукционе, привезти его и пользоваться на свое усмотрение или для дальнейшей перепродажи.

Жидкая резьба Permatex 81668 Stripped Thread Repair Kit

multituls.ru

Основные понятия

Резьбовая часть СЗ

В зависимости от типа мотора и марки автомобиля определяется, какой должен быть размер и резьба свечи зажигания для обеспечения нормальных эксплуатационных условий для автодвигателя. Габаритно – присоединительными параметрами указанных изделий принято считать:

относительно резьбы — это диаметр и шаг;
габариты резьбового соединения и вкручиваемой части;
параметры шестигранника «под ключ».

Монтаж свечей, не отвечающих характеристикам мотора, может привести к таким неприятным последствиям:

Если неправильно подобран диаметр и шаг резьбового соединения, то СЗ просто не вкрутится.
При слишком короткой длине вкручиваемой части, СЗ не даст возможность разместиться свечным контактам правильно внутри камеры сгорания. Это спровоцирует нестабильную работу силового агрегата. Продолжительное использование слишком коротких изделий приведет к засорению свободного пространства отверстия для установки свечи, впоследствии монтаж свечи с нормальными размерами будет затруднен.
Чрезмерно длинная СЗ становится преградой во время перемещения поршня либо клапанов — это чревато серьезной поломкой автодвигателя. Плюс часть СЗ, выпирающая в камеру сгорания покроется нагаром. При ее выкручивании есть большая вероятность повредить гнездо для установки СЗ.

Заводы – изготовители СЗ для подведения охладительной рубашки поближе к свече увеличивают длину резьбового соединения, при этом они вынуждены:

использовать очень качественное сырье для изготовления своей продукции;
делать меньше свечной диаметр и параметры шестигранника «под ключ»;
использовать для опоры площадку конической формы.

Увеличение размера резьбы свечи зажигания с использованием опорной поверхности конической формы дает возможность максимально близко приблизить рубашку охлаждения к СЗ. Изменить калильное число СЗ позволяет длина теплового конуса изолятора. Увеличение указанного параметра способствует снижению калильного числа. При этом возрастает способность СЗ к самоочистке от нагарообразования, так как обдув теплового конуса изолятора становится лучше. Плюс снижается утечка электрического тока из-за лучшей изоляции центрального контакта от массы.

Подбор СЗ осуществляется с учетом рекомендаций изложенных в мануале к автомобилю. При отсутствии такой документации нужно выбирать свечи по каталогам производителей СЗ при этом учитывается:

марка, год выпуска машины;
марка и тип автодвигателя.

Выбрать подходящую для конкретного мотора продукцию по другим параметрам не удастся: нет единой системы маркировки СЗ.

Рекомендуем посмотреть видео о подборе СЗ:

С помощью биты Spline или Torx

Самый простой и малозатратный способ выкрутить обломившуюся свечу на ВАЗ — это пожертвовать фигурной битой в форме «звездочки». Для извлечения свечи потребуется насадка Torx, Spline или другая подобная с размером 12 мм. На биту нужно надеть удлинитель и несколькими точными ударами вогнать ее на два-три миллиметра в шейку обоймы, застрявшей в блоке.

Лучше предварительно обработать свечу смазкой быстрого действия или налить в паз крышки керосин и оставить на сутки. Выкручивание обломившейся свечи производится храповой рукояткой против часовой стрелки. Этот метод подходит для свечей, обломившихся по причине брака, но сильно затянутые свечи им выкрутить вряд ли удастся.

Как подобрать толщину фитиля?

Для свечи большого диаметра (от 7 см) следует подбирать толстые фитили от 21 нити и более.
Для средних свечей диаметром 3-7 см – средней толщины фитили, от 12 до 21 нити.
Для тонких свечей размером 1-3 см в диаметре – самые тонкие фитили, от 6 до 12 нитей.

К сожалению, все толщины проверяются экспериментально

При горении свечи важно все: обработка фитиля, его толщина, переплетение нитей и материал фитиля и свечи. Я в работе использую только 2 толщины фитиля — 6 и 18 нитей. Для очень толстых свечей просто складываю в 2 раза при обработке фитиля воском или парафином

Это позволяет сэкономить хотя бы на оптовой закупке фитиля

Для очень толстых свечей просто складываю в 2 раза при обработке фитиля воском или парафином. Это позволяет сэкономить хотя бы на оптовой закупке фитиля

Восстановление резьбы свечного отверстия

Повреждение резьбы свечного отверстия не позволит уплотнительному кольцу или конусу свечи надежно герметизировать цилиндр. Существует несколько способов ремонта, и некоторые из них позволяют не снимать головку блока цилиндров с двигателя.

Большинство операций технического обслуживания автомобиля производится с отворачиванием и затягиванием различных резьбовых элементов крепления. Если при этом повреждается болт, гайка или шпилька, то их заменяют новыми. В случае нарушения резьбы в корпусной детали — головке и блоке цилиндров двигателя, картере коробки передач и т.д. — чаще всего целесообразней провести ремонт.

Свечи зажигания не относятся к элементам крепления, но имеют присоединительную резьбу, основными причинами повреждения которой являются:

использование свечного ключа, конструкция которого не обеспечивает правильной фиксации свечи, что может привести к ее перекосу при заворачивании;
попадание в резьбу загрязнений. Чтобы этого избежать на двигателях с незакрытым свечным углублением (колодцем), необходимо перед демонтажем свечи отвернуть ее на один-два оборота и удалить грязь продувкой сжатым воздухом или кистью;
затяжка свечи с усилием, превышающим допустимое. Отраслевой стандарт 37.003.081.98 предусматривает затягивание свечи c усилием от 30 до 45 Н·м (примерно 3,0 — 4,5 кгс·м) при толщине уплотнительного кольца от 1,4 до 2,0 мм. Свечи с коническим уплотнением необходимо затягивать усилием 20-25 Н·м (примерно 2 — 2,5 кгс·м), а точная его величина указана в инструкции по эксплуатации конкретного автомобиля.

Восстановление резьбы в отверстии производится разными способами, которые имеют свои особенности. В каждом отдельном случае из них выбирают наиболее подходящий по конструкции детали, технологическим возможностям мастерской, трудоемкости и стоимости. При всех способах ремонта обязательными требованиями являются:

обеспечение соосности старого и нового резьбовых отверстий;
соблюдение допусков всех размеров.

Для ремонта головки используют заплавление свечного отверстия или установку резьбовой вставки — фланцевой, спиральной, самонарезной, а также с фиксирующим пояском. Вставки не должны выступать в камеру сгорания, а окончательной операцией их установки является калибровка свечной резьбы метчиком для устранения деформаций, появившихся в процессе монтажа.

Заплавление свечного отверстия

Головку блока цилиндров снимают с двигателя и сваркой заплавляют дефектное свечное отверстие. На координатно-расточном станке (как минимум, фрезерном) производят механическую обработку углубления под свечу и восстановление привалочных плоскостей. Затем под определенным углом сверлят новое отверстие и нарезают резьбу. Если резьба имеет наиболее распространенную размерность М14х1,25 (рис. 1), то диаметр отверстия составляет 12,7 мм.

Окончательной операцией является опрессовка головки блока — проверка ее герметичности избыточным давлением воздуха в водяной ванне с подогревом.

Интенсивный нагрев в зоне сварки может привести к образованию трещин в месте ремонта. Поэтому металл наплавляют только в крайнем случае, когда нельзя использовать другие способы или предполагается замена этой дорогостоящей детали. Например, невозможно установить резьбовую вставку из-за трещины или небольшой толщины стенки между свечным отверстием и каналом охлаждения у двигателей с четырьмя и пятью клапанами на один цилиндр.

Установка вставки с опорным фланцем

Головку блока цилиндров устанавливают на расточной или фрезерный станок. Рассверливанием свечного отверстия удаляют сорванную резьбу и нарезают новую для установки ремонтной резьбовой вставки.

Вставку изготавливают (как правило, из бронзы) на токарном станке. Внутри нарезают свечную резьбу, а если ее размерность М14х1,25, то наружную делают М18х1,25, но чаще используют наиболее распространенную М18х1,5. Технология изготовления фланцевых вставок из бронзы не может обеспечить их прочность при меньшем наружном диаметре.

Для отвода тепла от свечи вставка должна плотно «сидеть» в отверстии, поэтому ее наружная резьба имеет диаметр несколько больше номинального. На нее наносят бакелитовый лак и заворачивают в головку блока (рис. 2) с помощью свечи. Фиксируют деталь развальцовкой тонкого края вставки со стороны камеры сгорания.
