Шлифовка шеек коленвала
Прежде всего используется станок для шлифовки коленвалов. В него устанавливается деталь. Необходимо, чтобы ось коленчатого вала проходила через одну шатунную шейку. Перед выполнением работы по шлифовке необходимо отбалансировать колено. Если это не сделать, то вскоре деталь деформируется и уже не будет подлежать восстановлению.
Выверка является одним из наиболее сложных, но в то же время важных моментов во время проведения работ. Если не поставить грузики и не достичь соосности, то качество ремонта будет на недостаточном уровне и наоборот. Во всех случаях круги для шлифовки коленвалов должны иметь меньший размер, нежели шейка. Также обязательным условием является и подача смазочно-охлаждающей жидкости, и глубина врезки, которая регулируется в диапазоне от 0,02 до 0,03 мм. Все эти детали специалист проводящий работы должен учитывать. Нюансов существует огромное количество, именно поэтому шлифовка коленвалов должна проводиться в соответствующем месте при наличии современного и исправного оборудования.
Сборка двигателя
При восстановлении мотора помните, что от точности и тщательности ваших действий по подгонке и установке деталей двигателя будут зависеть его основные характеристики.1. Все снятые детали и запчасти двигателя необходимо тщательно промыть керосином или уайт-спиритом и провести их ревизию на предмет сколов или других серьезных дефектов. Такие детали необходимо заменить на новые.2. Все стыковочные плоскости необходимо очистить от следов прокладок или герметика.
3. Отполируйте до блеска вилки переключения передач.4. При помощи шкурки удалите с половинок картера любые шероховатости, после чего промойте детали корпуса в воде с применением моющего средства.5. Заполните пластичной смазкой левый сальник и установите его на место вместе с кольцом подшипника и разрезным дистанционным кольцом. Следом в левой половине картера установите фигурную шайбу.6. Поставьте стопорное кольцо и проверьте точность его установки.7. Установите ролики коренных подшипников, смажьте их обильно пластичной смазкой.8. Вырежьте из пластиковой бутылки оправку и установите ее на левый сальник.9. Монтируем коленвал левым концом вверх. Аккуратно наденьте на коленвал левую половинку картера.
10. Достаньте пластиковую оправку сальника, установите на вал предварительно смазанный шариковый подшипник и запрессуйте его до упора при помощи инструментальной головки на 19 мм.
11. Установите дистанционные шайбы, а за ними стопорное кольцо.12. Смажьте подшипник шатуна небольшим количеством моторного масла и проверьте, насколько легко вращается коленвал.Все последующие действия по сборке двигателя проводятся в обратном разборке порядке. Обезжиренные соединительные плоскости разъема картера и резьбу болтов нужно смазать термостойким герметиком, но только после того, как проверите, что коленвал и остальные детали свободно вращаются. Герметик должен наноситься тонким слоем без разрывов. Также необходимо смазать подшипники, их гнезда и шестерни.
Слегка постукивая по деталям киянкой, соедините половинки картера.
Комментарии 2
- https://real-biker.ru/articles/razborka-dvigatelya-izh-planeta-5-42/
- https://scooter-mania.ru/fotootchet-remont-dvigatelya-mototsikla-izh-planeta-szd-motokolyaski/
- https://mototraffik.com.ua/novosti/планета-5.html
Частые поломки
Ремонт коленвала мотоцикла Урал, МТ или Днепр чаще всего заключается в замене детали, изготовленной из цельной отливки. На втором месте, по частоте возникновения, идет выход из строя шатунных или коренных подшипников. В результате нарушения работы этих деталей возможно появление люфта в нижней головке шатуна. Еще один признак поломки – изменение положения коленвала, что не дает правильно посадить его в картер двигателя.
Даже если вы не являетесь специалистом в ремонте двигателей, возникновение этой проблемы можно ощутить за счет появления стуков в нижней части мотора. При разобранном двигателе оценить степень износа подшипника проще – возьмитесь за шатун, и попробуйте с усилием покачать его со стороны в сторону. Если шатун болтается и ощущается определенная свобода в его движении, значит пришло время менять или ремонтировать вал.
Менее дорогостоящий ремонт коленвалов мотоциклов Ява, Минск или Днепр может состоять в замене коренных подшипников. Для оценки их работоспособности необходимо задействовать шатуны, и за их счет попробовать перемещать вал.
Проблема может состоять в достаточно больших усилиях, которые понадобятся для прокручивания двигателя. Если в мотоцикле Ява это сделать относительно легко, то более тяжелые мотоциклы типа МТ или Днепр потребуют значительного усердия. Шатунные же подшипники, возможно, заменить только после разборки вала, в отличие от коренных.
Те, кто разбирал двигатель мотоциклов или держал в руках коленчатый вал, знают, что он состоит из нескольких последовательно спрессованных деталей. Именно поэтому ремонт коленвала мотоцикла Минск или других двигателей подобной конструкции может заключаться только в замене части после распрессовки.
ПРОФЕССИОНАЛЬНАЯ БАЛАНСИРОВКА МОТОЦИКЛЕТНЫХ КОЛЕС
Одним из самых основных критериев обслуживания в шиномонтаже является профессиональная балансировка мотоколес. Выполнять эту операцию приходится при каждой смене шин, после проведения ремонта мотоциклетных колес, при сильной вибрации и для профилактики 1 раз в 10 тыс. км пробега.
Балансировка колес выполняется, чтобы устранить неизбежно возникающий при вращении колеса дисбаланс, который приводит к дискомфорту гонщика (возникает вибрация, обычно, на скорости от 80 до 120 км в час) и преждевременный износ мотошин.
Мото балансировка выполняется с помощью современных компьютерных стендов, позволяющих отбалансировать колеса мотоцикла с высокой степенью точности. Наличие максимального количества адаптеров позволяет работать со всеми типами мотоциклетных колес. Качественная балансировка колес возможна только при правильной установке мотоколеса на балансировочный стенд.
В современных мастерских используются фланцевые адаптеры, которые обеспечивают абсолютно точную центровку мотоколеса на станке, так как при этом центрирование выполняется не только на конусе, но и по болтовым отверстиям. А это существенно улучшит качество балансировки. Наши специалисты выполнят качественный мотошиномонтаж в Раменском, где для этого есть всё необходимое.
Своевременная и качественная балансировка колес значительно увеличит срок службы ходовой части и покрышек.
Предпродажная подготовка мотоцикла — это лучший способ в несколько раз повысить цену вашего байка. Мотосервис «Моторем» проводит диагностику, ремонт, тестирование мотоциклов перед продажей.
Если вы собираетесь продать свой мотоцикл, потому что уже «выросли» из него или же присмотрели себе модель помощнее, вам следует в первую очередь провести полную модернизацию. Ведь продать байк по выгодной цене с поржавевшей рамой или протекающим маслом просто нереально.
Чтобы подготовить аппарат к быстрой и выгодной продаже, проще всего будет отдать его в надежные руки мастера, который знает, как «навести блеск» и подарить новую жизнь вашему старому приятелю.
Станки для коленчатого вала
На сегодняшний день хорошим решением будет использовать станок для шлифовки коленчатых валов AMC-SCHOU.
Данное оборудование изготавливается из сверхпрочных отливок. Устройство обладает гидравлическим подводом круга, а также фиксирующими штифтами. Отличительная особенность прибора заключается в достаточно быстром регулировании подачи круга, которое осуществляется без обратной реакции.
Основная процедура, которая требуется при ремонте коленвала — это шлифовка. Данная операция позволяет исправить геометрию устройства, исправить сколы, повысить ресурс двигателя, а также снизить риск появления новых проблем.
Шлифовка шеек коленчатого вала в настоящее время позволяет устранять задиры и износы. Сам по себе процесс шлифовки данного приспособления — это опция, которая требует наличия специального станочного оборудования, а также высоких навыков специалиста.
Порядок работ перед распрессовкой двигателя
Распрессовка обычно требуется когда неисправен один из подшипников опорного типа.
Все процедуры делаются весьма аккуратно, при неаккуратном разборе можно случайно погнуть вал. Самые уязвимые места и высокая вероятность повреждения возникают при изъятии генератора, при снятии вариатора, когда снимается подшипник и при разборе КШМ.
Чтобы вынуть коленвал, сначала снимают картерную крышку, делают это так: сначала ее надо расконтрить, затем выкрутить все ее болты и только теперь можно вынимать вал. Чтобы вал вынуть нужно специальное приспособление, так как он установлен достаточно плотно
Если приспособления не имеется, то можно слегка, но не сильно постукивать по валу твердым инструментом, без резких сильных движений и осторожно вынуть деталь
После снятия вала его стоит осмотреть и найти прогибы, люфты и прочее. Неплохо бы промерять окружность штангенциркулем, если эта процедура не помогла найти проблему, то осмотр продолжают с помощью микрометра. Он позволяет найти изъяны до мм. Отклонение считается в норме, если его показание не больше 0.05 мм.
Изгиб вала определяют путем зажатия его в тисках в вертикальном состоянии. Для качественной центровки стоит немного разжать щеки конусными брусками из дерева.
Двигатель ИЖ Планета 3, 4 и 5, разборка, сборка для ремонта и тюнинга
Разборку двигателя нужно производить предварительно слив с его масло и демонтировав с рамы мотоцикла, нужно обязательно двигатель тщательно помыть. Для этого желательно применить аппарат высокого давления (автомойка) с применением автомобильного шампуня. Помыв двигатель обезопасив от попадания грязи внутрь его, приступаем к разборке.
Удаляем правую крышку двигателя, снимаем генератор (открутив крепежные болты). Аккуратно нужно не испортить паронитовую прокладку снимаем крышку и разбираем коробку. Вынимаем шестерни с валами и разбираем механизмом переключения, Снимаем с двигателя рычаги управлния, снимаем крышку сцепления. Разбираем полностью сцепление и снимаем моторную цепь.
Разбираем поршневую, снимаем головку цилиндра (отвернув гайки крепления), затем снимаем цилиндр. После этого снимаем поршень с коленчатого вала, предварительно вынув стопорные кольца и аккуратно выколачиваем поршневой палец.
Кладем двигатель на левый бок и аккуратно не повредив головки, выворачиваем болты соединения, Применив мощную отвертку. Затем выбиваем на половину длины втулки центрирующие половинки картера.
Разобранные детали нужно промыть в бензине внимательно осмотреть, поврежденные и неисправные заменить новыми. Место соединения половинок картера очистить от старого клея
На сальниках (манжетах) обратить внимание на трещины и на пружинки. Подшипники должны легко без заклинивания вращаться и не должны иметь люфта
Подготовив исправные детали приступаем к сборке.
Сборку двигателя делаем в противоположном порядке разборки. Обязательно нагреваем половинку картера до той же температуры, что облегчает сборку и сохраняет поверхность картера от повреждений при запрессовке. Соединение половинок картера нужно промазать клеем БФ-4.
Поршень при установке на коленчатый вал желательно нагреть до температуры в 60 градусов, это поможет при вставке поршневого пальца. Также нужно при сборке зеркало цилиндра и поршневой палец смазать моторным маслом.
Как правильно поставить подушки коленвала
Запомните это, подушки коленвала нельзя менять местами, с какого места сняли подушку туда ее и надо обязательно поставить, и обязательно замок на вкладыше должен ставиться к замку другого вкладыша. А лучше делать так, перед тем как раскручивать коленвал набейте на подушках керном точки, первая подушка одна точка, вторая подушка две точки и т.д. Я пользуюсь набором цифр, но у вас может нет набора цифр, тогда пользуйтесь керном. Также когда набиваете метки на подушках набивайте их так чтобы вам было понятно где перед а где зад подушки, бейте метки ближе к краю переда подушки, тогда при сборке если отвлекаетесь то посмотря на поставленную подушку по меткам поймете что не ошиблись. ВАЗовские подушки двигателя имеют заводские риски на подушках, их можно не отмечать, но можно и наметить хуже не будет.
Фото. Набитая мной цифра 2 на второй подушке, верх цифры смотрит в перед
Был у меня случай, попросили меня посмотреть двигатель, на нем просто заменили вкладыши и не растачивали коленвал. Так коленвал оказался зажатым, меня это сразу удивило, как может быть зажатый коленвал, когда просто сменили старые вкладыши на новые.
Все оказалось очень просто, этому мастеру подсказал другой мастер, что подушки надо прикручивать не замок к замку на вкладышах а наоборот. Перекрутил я подушки, как положено, замок к замку, и коленвал закрутился. Но глядя на этот коленвал сразу понял что вся их работа в пустую, он даже на взгляд был весь в канавках, я ему сказал что толку с работы не будет. Но он решил, что все будет хорошо.
Долго он не поездил, в двигателе как не было давления масла так и не появилось, хотя он и поставил новые вкладыши.
Зачем нужна шлифовка коленвала
Необходимость шлифовки шеек коленвала возникает от постепенного их износа, от которого коренные и шатунные шейки становятся овальными и их диаметр становится немного меньше, и вкладышей тоже. От этого зазоры в подшипниках скольжения увеличиваются и давление масла падает ниже необходимой нормы. Также давление масла падает и от износа распределительного вала и его постелей. Следует учесть, что падение давления масла может быть и от износа масляного насоса, или от износа сопряжения редукционного клапана и это следует учитывать и сначала устранить неисправности в них, перед тем как разбирать двигатель и вынимать коленчатый вал для шлифовки. Кроме падения давления масла, ещё от износа шеек и вкладышей возникают стуки и ударные нагрузки при работе двигателя, так как зазоры между изношенными шейками и вкладышами увеличены больше нормы (нормы зазоров будут описаны ниже). Обычно стук шатунных подшипников резче стука коренных и он прослушивается на холостых оборотах мотора при резкой подаче газа. А подшипник какого шатуна стучит, легко определить, если поочерёдно отключать свечи зажигания (или форсунки на дизельном двигателе). Стук коренных подшипников коленвала обычно глухого тона, металлический. Тоже обнаруживается при резкой подаче газа на холостом ходу. Частота стука увеличивается с повышением оборотов коленвала. Чрезмерный осевой зазор коленвала вызывает более резкий стук с неравномерными промежутками, которые особо заметны при плавном увеличении (или уменьшении) оборотов двигателя. Разумеется ездить с изношенным (застучавшим) коленвалом нельзя и при появлении стуков или при падении давления масла (ну или при проведении планового капитального ремонта двигателя) следует ремонтировать коленчатый вал с помощью шлифовки и подбора новых вкладышей, что и будет описано ниже.
Задиры шеек коленвала
Как правило, на появление задиров на поверхности шеек коленчатого вала влияет плохое состояние смазочной системы двигателя. Тут появляется большое количество различных факторов: моторное масло низкого качества, нарушение сроков его замены, зашлаковывание масляного фильтра, слабое давление в системе. Задиры также образовываются из-за проблем с охлаждением силового агрегата или нарушением его температурного режима, ведь слишком высокие температуры способствуют разжижению масла. Изношенные поршневые кольца пропускают частички топлива или продукты сгорания в масло, что также меняет его структуру. В таком случае необходимо отшлифовать коленчатый вал и заменить вкладыши. Следует проверить и систему смазки, и охладительную систему, и систему питания мотора, заменить фильтры, провести проверку масляных каналов и поменять кольца поршней по необходимости. В таком случае наиболее финансово выгодно будет провести полный капитальный ремонт силового агрегата вместо выполнения большого перечня работ.
Распресовка колевала
Распресовывать коленвал можно разными способами в домашних условиях. Мне больше нравиться раздавливание щек коленвала при помощи зубила или любого конусного железного бруска. На фото ниже показано раздавливание щек коленвала при помощи зубила и молотка. Принцип такой, с двух сторон от шатуна вставляются конусы, затем поочередно наносятся по ним удары, конусы раздвигают щеки коленвала. Если ширина конуса не позволяет раздвинуть щеки коленвала до его разъединения, под щеку можно дополнительно подкладывать кусок метала.
Фото. Коленвал мотоцикла перед распресовкой.
После разъединения щек коленвала можно снять старый шатун с пошипником. Обычно палец коленвала выходит с оной щечки коленвала, но остается в другой, его можно выбить при помощи крепкой оправки слегка тоньше пальца коленвала. Выбивайте палец тяжелым молотком, если пытаться выбивать легким молотком процесс может затянуться. Старый палец выбивается с наружной стороны щеки коленвала.
Ремонт ГБЦ мотоцикла

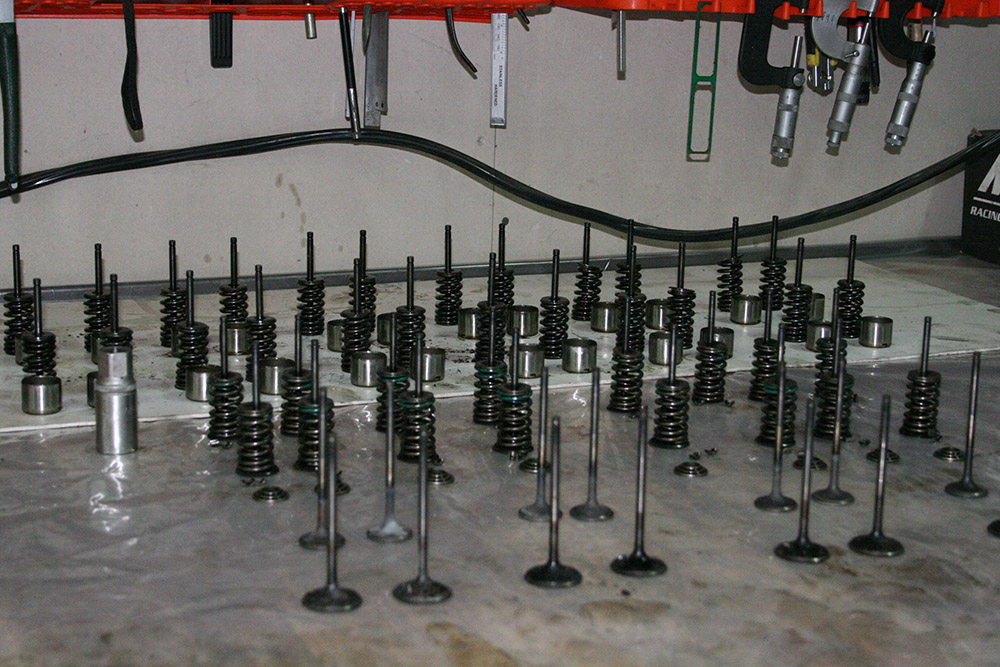

Разобрали и вынули клапана (“рассухарили”).

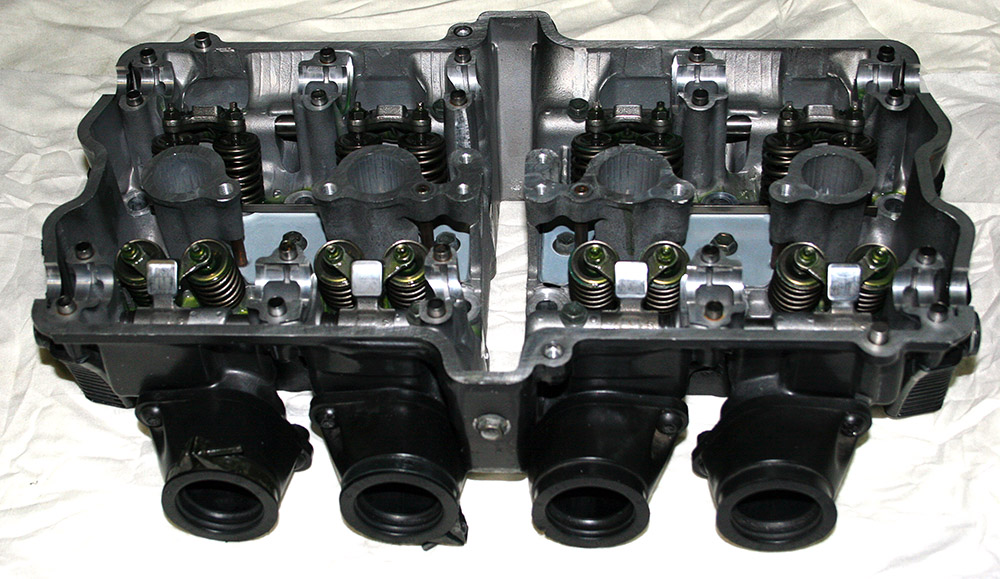

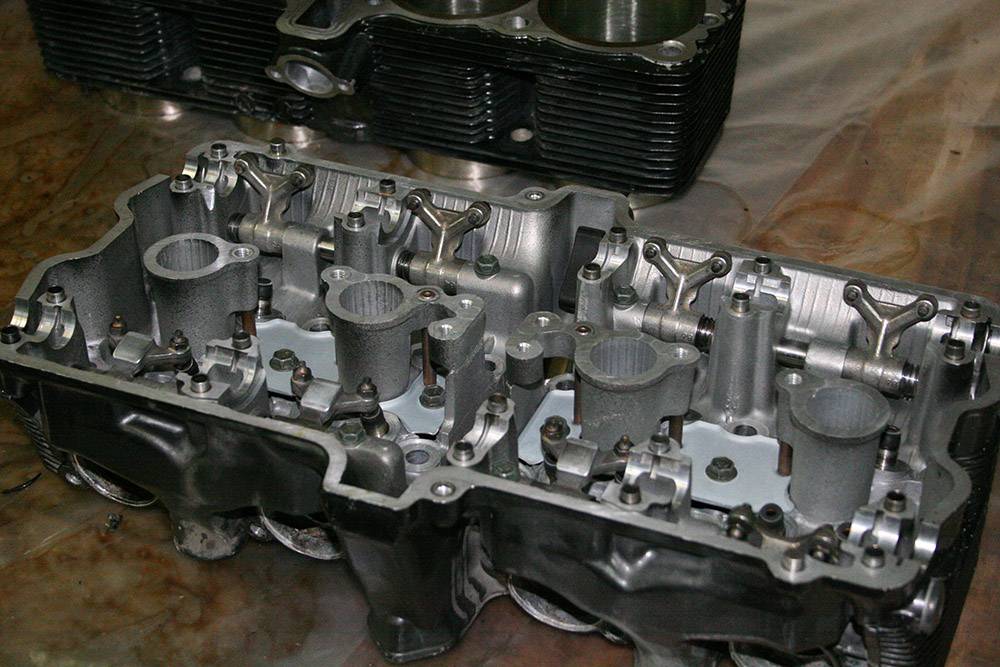

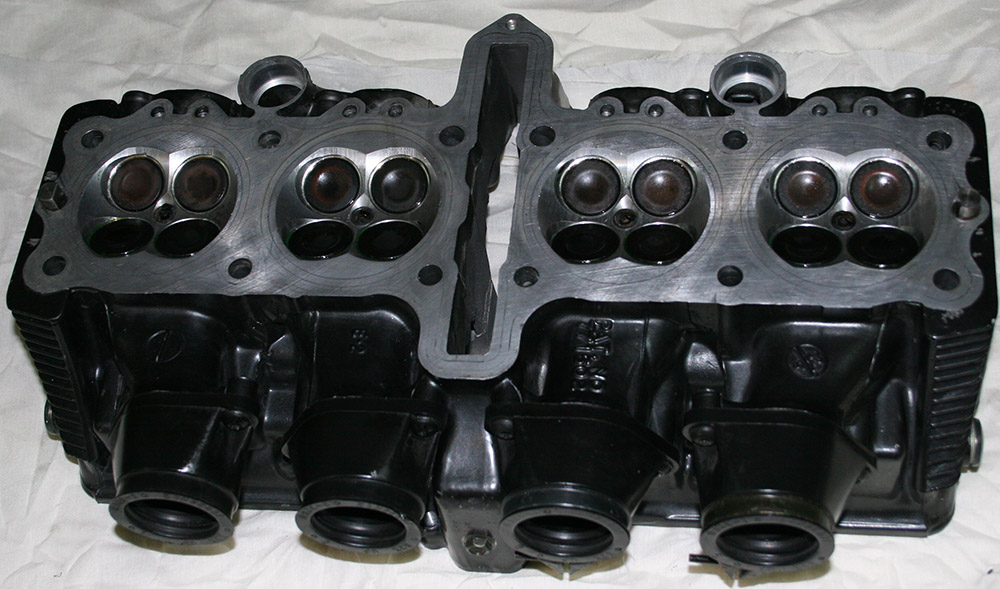

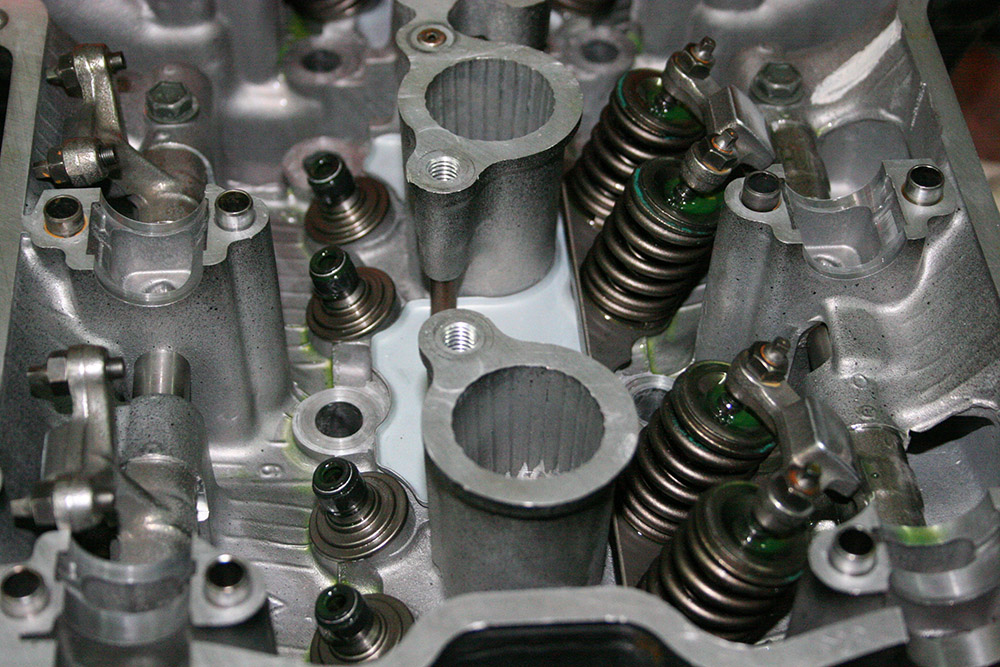

Отмыли от грязи и герметика. Поправили поврежденные седла, заменили маслосъемные колпачки:
Для очистки клапанов от нагара использовали подогретый щелочной раствор и ультразвук. Щетки и прочие механические средства применять нельзя – ими можно оставить царапины на стержне клапана:

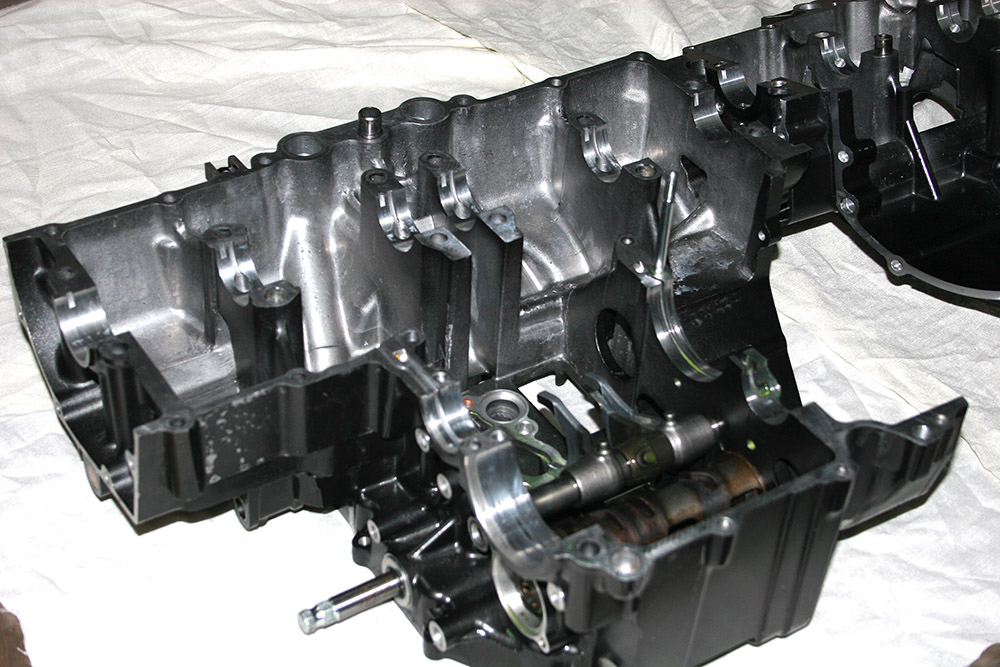

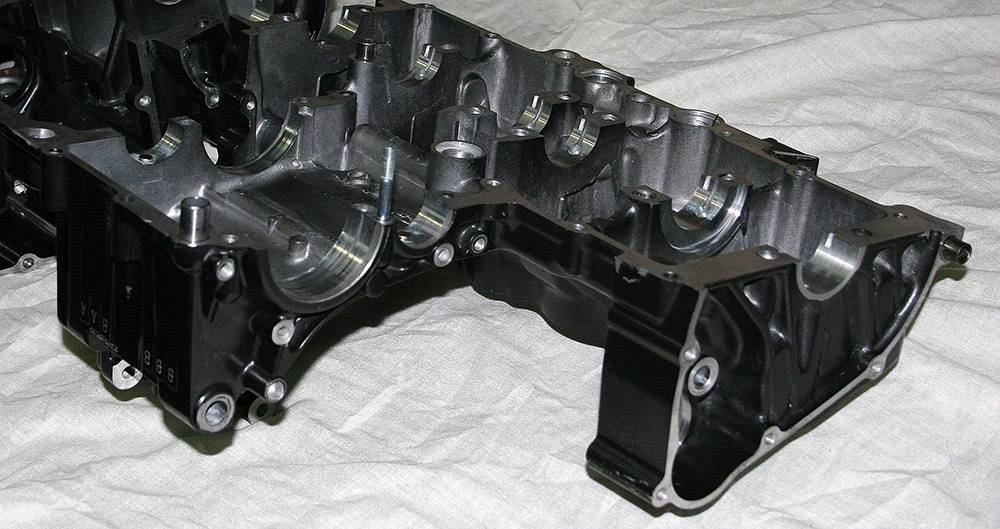

Далее – особенно комментировать нечего. Обычный процесс ремонта и сборки картера двигателя мотоцикла. Очистка всех деталей, использование только оригинальных комплектующих, новые прокладки и вкладыши. Единственное, что было модифицировано в “нижней” части двигателя – на зуборезном станке несколько “завалены” углы на некоторых шестернях КПП для снижения ударных нагрузок при переключении передач.
Посадочное отверстие под сальник вала ведущей звезды пришлось наваривать “аргоном” и протачивать – были глубокие забоины – видимо, кто-то пытался извлечь сальник без разборки двигателя, поддевая его отверткой или чем-то подобным:
Перед установкой коленвала на вкладыши нанесено специальное густое масло, обеспечивающее смазку в первые секунды работы двигателя, пока штатный маслонасос не прокачает систему:

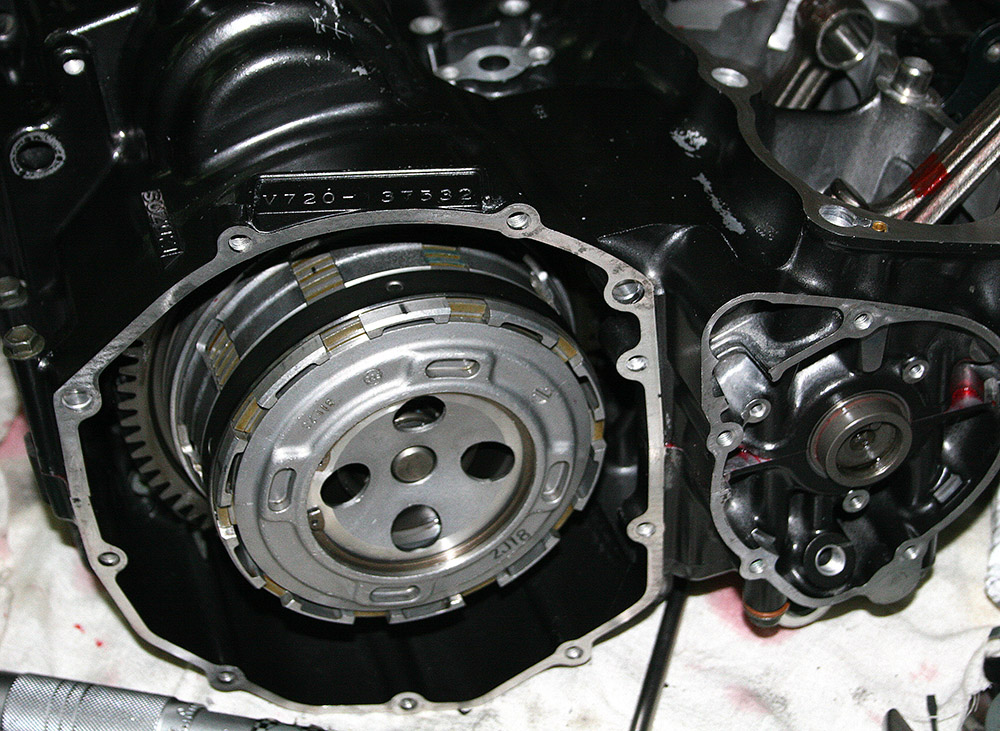

Корзина сцепления – пожалуй, единственная деталь, которую не пришлось ремонтировать:
Центровка коленвала
Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.
Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.
Фото. Замеряем щечки коленвала.
Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.
Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.
Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.
Фото. Так можно смещать щечку коленвала.
Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.
Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.
Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.
