Размер и вес роликов вариатора скутеров Aprilia

Виды роликов

Ролики на вариаторе скутера различаются между собою. Разберем существующие типы:

Литые ролики характеризуются как простые в использовании и очень надежные в процессе эксплуатации. Они комплектуются фрикционным слоем вокруг круга.
Составные ролики прослужат длительное время только в случае упора внутри конструкции. Данный тип роликов состоит из обоймы, которая помещает в себе грузик.
Составные ролики без наличия упора. Характеризуются как не надежные ролики, разрушающие вариатор скутера изнутри. Размещение груза очень плотное внутри. Но, несмотря на это, он деформируется и негативно оказывает влияние на перегородки, вариатор в целом.
Полигональные ролики являются новшеством. Продаются в литом и составном виде. Выталкивание ремня осуществляется на большой радиус. При неправильном монтаже, не будут функционировать.

Ремни вариатора Mitsuboshi для скутера – выбор модели по маркировке

Раздел: Полезная информация для владельцев скутеров и мопедов

Надежность эксплуатации скутера, эффективность работы вариатора и всей трансмиссии в целом, напрямую зависит от качества ремня. Компания Mitsuboshi Belting LTD является одним из мировых лидеров по производству клиновых ремней для скутеров, автомобилей, мотоциклов, сельскохозяйственной техники, техники специального назначения и др.

Множество гигантов скутеростроения комплектуют свою готовую продукцию ремнями Mitsuboshi, (Suzuki, ряд европейских, корейских, тайваньских компаний). Как правило, размер на ремне не указан (указан лишь заводской код).

Чтобы подобрать подходящий размер ремня или определить размер по заводскому номеру, нужно лишь воспользоваться приведенной ниже таблицей.

Таблица создана в интуитивно понятном формате, где к каждому коду приводится ширина, длина, высота и угол скоса ремня.

В некоторых ячейках после кода можно обнаружить символы:

* — Cпециальный ремень с повышенной прочностью.
° — Ремень с двойными зубьями.

Размеры ремней Mitsuboshi

Заводской номер	Д	Ш	У	В
27.37001	859	14,9	30	8
27.37011	733	15	30	8,5
27.37061	751	16,5	30	8
27.37081	700	17,7	30	8
27.37101	797	16,6	30	8
27.37171	805	18,7	30	8
27.37172	951	24
27.37181	830	18,5	30	8
27.37191	871	23	28	10,6
27.37201	871	23	28	11,4
27.37202	813	19,1
27.37211	769	18,9	30	8,5
27.37221	836	21,5	30	10,2
27.37231	832	22	28	9,3
27.37241	893	22,7	30	11,4
27.37251	785	18,4	30	8
27.37261	847	22,1	30	9,2
27.37271	816	22,5	30	10,2
27.37281	779	16,9	30	8
27.37291	785	18,4	30	8
27.37302	919	22,5
27.37332	797	20,1
27.71511	724	17,5	30	8
27.71631	804	17,5	30	8
27.71831	828	22	30	9,5
27.71841	736	18,3	30	8
27.71901	834	22	30	9,5
27.71941	732	18,5	30	8
27.71951	848	18,1	30	8
27.71961	850	17,7	30	8
27.71971	861	21,7	30	10
27.71981	774	17,7	30	8,3
27.71991	765	18,7	30	9
27.72001	937	22,5	30	10,2
27.72011°	941	22,0	28	12,0
27.72021°	1.011	27,7	28	14,0
27.72041°	947	24,4	28	14,8
27.72051°	892	32	28	14,7
27.72061	1.006	23	28	11,4
27.72071°	827	22	28	13
27.72081°	1.036	28,2	28	14
27.72091°	1.262	28	30	14,4
27.72101	821	18,2
27.72111	995	24,1
27.72121°*	947	24,4
27.72131*	832	22
27.72141°	913	30
27.72151°*	892	32,2
27.72161°	836	22,6
27.72171	796	22
27.72181°	1.042	24,4
27.72191°	1.036	28,9
27.72201	763	18,5
27.72301	678	17,8
27.72401	919	22,0
27.72501°	1.244	28
27.72601°	1.008	28
27.72701	924	24,4
27.72801	847	22,4
27.72901	883	22,6
27.73001°	931	30,0

Как правильно затягивать резьбовые соединения при ремонте скутера

Какой оптимальный вес для роликов?

И так, повторим принцип действия роликов для вариатора скутера. Когда коленвал вращается, ролики расходятся на некое значение. Чем выше обороты силового агрегата и вращение коленвала, тем больше это значение. Значит ремень выдвигается больше и старт скутера происходит быстрей. Двухтактный силовой агрегат на скутер характеризуется работой на максимальных оборотах. С этой задачей, в большей части справляются ролики скутера.

Достаточно тяжелые ролики сопутствуют выдвижению ремня на низких оборотах. При этом наблюдается падение динамики. Но, в то же время достигается значение максимальной скорости. Принцип действия легких роликов обратный. То есть производительный элемент работает на максимум, дабы набрать максимальную скорость. Динамические качества обратно снижаются. На старте скорость будет расти довольно быстро, но до 30 км/час. После, скорость будет набирать все труднее.

Исходя из этого, можно сделать следующий вывод. Вес роликов должен быть средним, оптимальным. Нужно учитывать, что скорость мопеда не всегда зависит от веса роликов. Существенное влияние оказывает пружина токдрайва – пружина большого размера, которая размещена за сцеплением. Для чего она нужна? – отвечает за утомление ремня и его натяжение. При её ослаблении, происходит выброс ремня на больший радиус. Таким образом, при нормальном весе роликов, затруднительно достичь предельной скорости. Зачастую, в таких ситуациях заменяют пружину.

Сначала нужно пробовать ролики на пол грамма легче, нежели указано в инструкции. Опытные скутеристы всегда имеют в своем запасе ролики различного веса «шагом» 0.5-1 грамм. Методом проб и ошибок устанавливаются оптимальные ролики. Указать какие ролики ставить на скутер без «экспериментов» трудно и практически не возможно. Ведь на каждом скутере может быть разное состояние ЦПГ, ремня и пружины, вариатора. Одно можно сказать точно, без всяких сомнений: устанавливать в одном комплекте ролики разного веса нельзя. Это ведет к дисбалансу работы коленвала и быстрой замене его подшипников.

https://youtube.com/watch?v=35PRchiUnkQ

Розборка заднего вариатора скутера

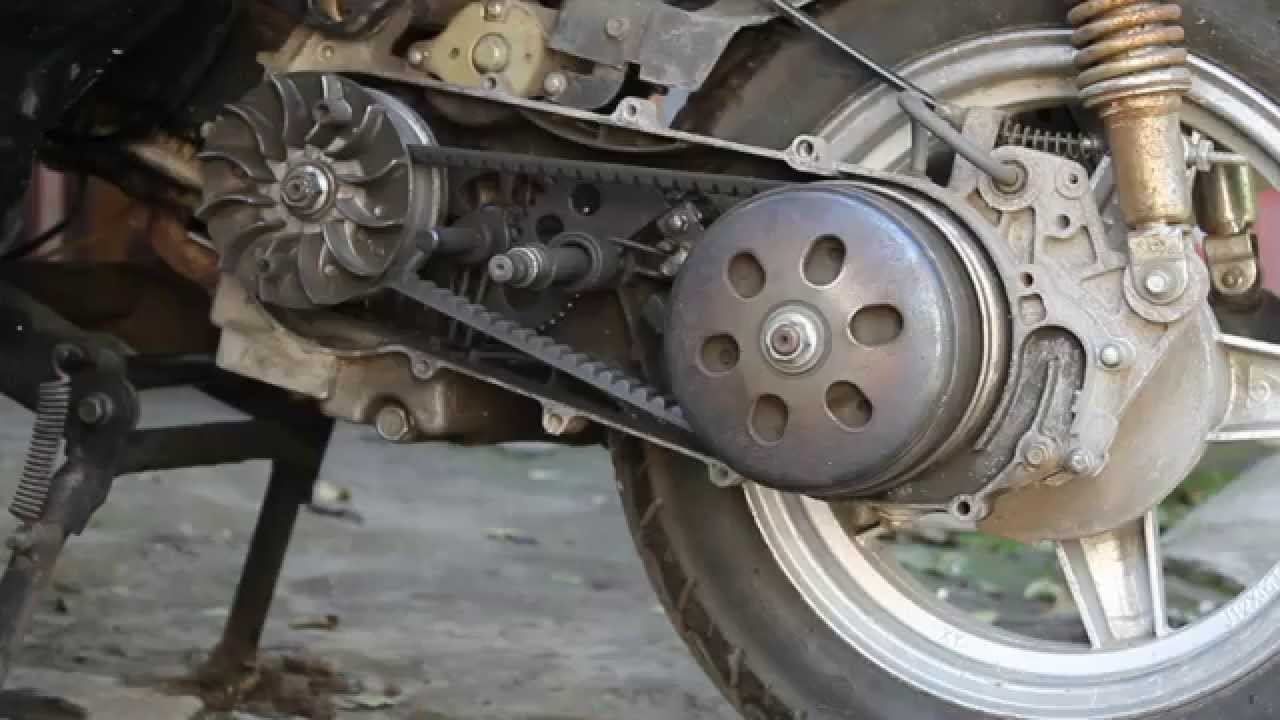

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
Теперь с вала необходимо снять опорную шайбу.
И потом снимаем втулку храпового механизма кикстартера.
После этого надо снять фиксирующую шайбу ведущего шкива.
Теперь берем внешнюю половину ведущего шкива и снимаем ее.
Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
После этого можно снять шкив вариатора скутера в сборе.
Далее по очереди шлицевая шайба, снимаем.
Теперь приводная шестерня стартера, как на фото, снимаем ее.
Шлицевую шайбу снимаем также.
Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
Продолжаем, далее необходимо снять с вала дистанционную втулку.
Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

Заментая выработка
Если на пластиковой рубашке есть дефекты, например сколы или царапины.
Если плохо соединение пластиковой рубашки и металлической втулки
Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

Недопустимо использование роликов разной массы.
Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Список достойных внимания моделей мотоциклов с АКПП

Хоть первый эксперимент от Хонды не имел успеха, однако с тех пор компания выпустила несколько байков с автоматической коробкой передач, которые не оставили равнодушными даже сторонников механики:

Honda DN-01 – байк был представлен в 2005 году на токийской автовыставке и впечатлил публику футуристическим дизайном. Что касается трансмиссии, на ее разработку у компании ушло около 20 лет. И результат показывает, что время потрачено не зря. Удобное управление, плавная маневренность и адаптивность под ситуацию обеспечиваются реализованными режимами authomatic, sport и triptronic.

Honda VFR 1200FD – эта модель пополнила список спортивных туристических байков с максимальным уровнем комфорта даже при поездках на дальние расстояния. Уверенный контроль над техникой гарантирует не только надежной АКПП, но и примененных гоночных технологий, зарекомендовавших себя на Moto Grand Prix.

Honda CRF1000L Africa Twin – достаточно агрессивный турэндуро с двухцилиндровым литровым двигателем в сердце. Трансмиссия предлагает два режима работы: on- и off-road – для трассы и бездорожья соответственно.

Honda NC 700 SD и NC 750 XD – похожие внешне и по характеру байки, первый из которых относится к дорожным моделям, а второй – к туристическому эндуро. Общее для серии NC: двухцилиндровый двигатель, разработанный на основе автомотора Хонды Jazz. Опционально модели оснащаются трансмиссией с двумя сцеплениями для желающих использовать как ручное, так и автоуправление коробкой передач.

Honda NM4 02 – детище 2014 года, дизайнеры которого были вдохновлены японским аниме. В распоряжении водителя 745-кубовый мотор в 54 лошадиные силы. Версия 02 оборудована боковыми кофрами из прочного пластика.

Honda Silverwing 600 – резвый представитель класса максискутеров с мотором мощность 50 л.с. и рабочим объемом 582 см.куб.

Конкуренцию перечисленным мотоциклам с автоматической коробкой передач успешно составляют другие «японцы». К примеру, представители компании Ямаха:

Yamaha T-Max 500 – легкий как в управлении, так и по весу максискутер (всего 203 кг.). Обновленный Yamaha T-Max 530 может похвастаться кроме увеличенного объема двигателя стильной панелью приборов, увеличенным задним тормозным диском, регулируемым ветровым стеклом и динамичным обтекаемым дизайном. Здесь есть все для комфортного повседневного перемещения на работу, минуя пробки.

Yamaha FJR 1300AS – это победа электроники над механикой и любыми усилиями. Здесь электроника управляет всем: сцеплением, скоростью и даже подвеской.

Yamaha N-MAX 155 – превосходный скутер для нескучной езды по городу. 150-кубовый двигатель выдает 12 л.с. и потребляет всего 2,4 литра топлива на 10 км.

Сузуки также есть что предложить поклонникам автоматической коробки передач. К примеру, скутеры Suzuki Skywave 400 и Suzuki Skywave 650 – компактные модели с 400- и 650-кубовым двигателем соответственно, известные в Европе под названием Burgman. Скутеры Skywave выпускаются также с 125-кубовым мотором, что позволяет использовать их в России, имея права категории А1.

Если вы хотите опробовать легендарный Кавасаки Ниндзя, но не хотите возится с механической трансмиссией, здесь также есть версия с АКПП.

Преимущества и недостатки КПП

Механическая коробка передач

МКПП – классическое решение для байков. И многие райдеры, выбирая между мотоциклом и скутером, отдают предпочтение технике с механической коробкой. А причина этого кроется в целом ряде преимуществ такой КПП:

Простая конструкция. Устройство механической коробки существенно снижает стоимость ее обслуживания.
Высокая экономичность. Мотоциклы или мопеды Альфа потребляют на 20-30% меньше топлива, чем скутеры с аналогичным объемом двигателя.
Высокий КПД. МКПП делает технику более «взрывной», что благоприятно сказывается на ее динамике и скорости.
Высокий эксплуатационный ресурс.
Возможность запуска мотоцикла с «толкача».

Недостатков у МКПП тоже хватает. И самый ощутимый минус – сложная эксплуатация коробки. Чтобы научиться переключать передачи нужно потратить 1-2 недели. К слову, неправильное использования коробки приведет к перегреву движка и износу узлов.

Полуавтоматическая коробка передач

Полуавтомат является чем-то средним между механикой и бесступенчатой КПП. Райдеру проще разобраться с такой «коробкой» и легче переключать передачи.

Преимущества полуавтоматической КПП:

Хорошие динамические качества. Это особенно заметно при наборе скорости.
Умеренная стоимость обслуживания. Ремонт полуавтоматической коробки обходится дешевле, чем обслуживание вариатора.
Низкий расход топлива. Мототехника с полуавтоматической КПП тратит на 10-20% меньше топлива, чем CVT трансмиссия. В среднем, аналогичные мопеды Альфа и скутеретты с «полуавтоматом» тратят 1,7-2,8 л бензина на 100 км.

Интересно и то, что как таковых недостатков у полуавтомата нет. Конечно, обслуживание таких трансмиссий обходится немного дороже, чем ремонт МКПП. Однако при правильной эксплуатации техники эта проблема практически не ощущается.

Бесступенчатая коробка передач

Вариатор (CVT) – лучшее решение для начинающего райдера, поскольку водителю не приходится переключать передачи. Чтобы тронуться с места райдеру нужно только запустить двигатель и выжать ручку газа. Это делает управление скутером максимально простым и комфортным. Хотя вариатор обеспечивает и другие преимущества:

Отличную динамику

Скутер резво стартует с места и хорошо набирает обороты, что особенно важно при езде по городу, где много светофоров и поворотов. Плавный набор скорости

Умеренный износ мотора (если не перегружать двигатель).

Но не все так радужно, ведь вариатор заметно увеличивает потребление топлива. Кроме того, обслуживание CVT трансмиссии обходится дороже, чем ремонт МКПП или «полуавтомата».
