Рабочее место для изготовления самодельной лодки

Регистрация судна

Постановка на учет лодки самостоятельной постройки имеет некоторые особенности. При первичной регистрации плавсредства необходимо подать в Госинспекцию по маломерным судам:

  • паспорт;
  • индивидуальный налоговый номер;
  • согласованный и подписанный инспектором Акт первичного технического освидетельствования на судно с заключением о признании судна годным к эксплуатации;
  • чеки на материалы, используемые при постройке;
  • квитанцию об оплате госпошлины за регистрацию;
  • регистрационную карточку;
  • заявление на регистрацию.

Образцы всех документов с онлайн-калькуляторами расчета суммы платежа можно найти в открытом доступе в интернете.

Постройка лодки из фанеры для мастера, как правило, не заканчивается простым испытанием лодки на большой воде. Это как показывает практика настолько захватывающий и увлекательный процесс, что после первой постройки обязательно будет и вторая, при этом опыт, полученный при первой постройке в дальнейшем будет не только обогащен новыми приемами и технологиями, но и усовершенствован новыми техническими решениями в конструкции лодки.

Водный велосипед

Водный велосипед набирает все больше популярности у любителей активного отдыха на воде. Такое катание не только способствует повышению настроения, но и повышает физическое здоровье. Кататься рассекая волны на таком велосипеде – это весело, увлекательно, а главное полезно.

Ярко раскрашенные, различных размеров и конструкций, рассчитанные на разное количество людей, водные велосипеды доставляют много удовольствия отдыхающим. Уже кое-где поговаривают об организации соревнований водных велосипедистов. А почему бы и нет? Ведь уже завоевали прочное место в спорте водные лыжи.

С чего начать постройку?

Первым шагом к построенной своими руками деревянной лодке должно стать составление чертежа с указанием точных размеров будущего плавсредства – длины, ширины и осадки.

В данной статье будет рассмотрен процесс постройки лодки-плоскодонки, рассчитанной на одного-двух человек. Такая лодка должна быть устойчивой, крепкой и служить надежным плавсредством на любом водоеме.

Чертеж должен содержать все составные элементы конструкции лодки: киль – основу корпуса, шпангоуты – поперечные ребра корпуса, стрингеры – продольные ребра прочности, а также сиденья-банки для гребца и пассажира.

Лодки из фанеры под мотор

Лодки под мотор особо не отличаются своими конструкционными соображениями, по сравнению с лодками, предназначенными для движения под веслами или под парусом. Отличие заключается лишь в организации места для крепления двигателя. Как правило, на корме крепится транцевая доска, где и устанавливается лодочный мотор.

Отдельные конструкции маломерных судов оснащают и другими элементами, такими как кокпит, палубные стрингеры, боковые стрингеры и др. Для улучшения устойчивости и непотопляемости, в плавсредствах предусматриваются специальные промежутки, которые заполняются монтажной пеной.

Подобный подход позволяет исключить возможность затопления лодки, если она опрокинется.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Надувной катамаран

Плавать на нём можно в паре и даже для багажа на нём найдётся место.

При желании здесь легко можно установить небольшой парус, который приносит мало пользы, но все, же попробовать стоит.

Для серьёзных походов данное средство передвижения, конечно же, не сгодиться, но для водной прогулки в выходной день в самый раз. Его конструкция очень проста и для сборки данного катамарана требуется: два поплавка надувных в чехлах тканевых, каркас-рамка трубчатая П-образная и тканевые сидения.

Поплавки клеятся из аптечной прочной клеёнки, поверхность которых покрывается резиновым клеем и тщательно припудривается порошком для серебрянки.

Тканевые чехлы способствуют сохранности поплавков и защите их от солнечных лучей. Для изготовления каркасной рамки и оснований сидений используются алюминиевые трубы диаметром двадцать и двадцать пять сантиметров. Вёсла можно использовать байдарочные.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг.

Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

  • Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость – длинную лодку может спокойно унести человек в одиночку.
  • Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
  • Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
  • Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

  • надежность и длительный срок службы конструкции;
  • маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
  • вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала.

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

  • БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
  • БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
  • ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

  • трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
  • брусья и доски;
  • стеклоткань для изоляции швов;
  • яхтный лак или водоэмульсионная краска;
  • эпоксидный клей;
  • проволока медная;
  • шурупы;
  • гвозди.

Набор инструментов для постройки плавсредства простой:

  • карандаш и рулетка;
  • шпатель;
  • струбцины;
  • рубанок;
  • молоток;
  • электролобзик;
  • шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

Лодка из пластиковых бутылок и ПВХ

Скоро лето, а значит и купальный сезон. Хорошо бы смастерить несложную лодку, используя пластиковые трубы. Для создания такой лодки потребуется приблизительно один месяц, а для ее испытаний подойдет школьный бассейн.

Шаг 1. Необходимые материалы

Для лодки:

• пластиковые трубы (ПВХ) — 122,5 см • пластиковые трубы (ПВХ) — 401,3 см • доска из дерева — 1×0,5 м • пластиковые зажимы — 50 шт. • клейкая лента — 2 рулона • пеноблок — 2 шт. • поролон — 30×30 см — 2 шт. • нейлоновая нить • стул — 1 шт.

Инструкция по изготовлению:

Шаг 2. Каркас лодки

Необходимо добавить опорные трубы рамы.

Шаг 3. Закрепление стула и поролона

Деревянную доску необходимо закрепить к низу опорной рамы, используя пластиковые стяжки. Для этого необходимо в ней просверлить несколько отверстий. Также несколько отверстий необходимо просверлить сквозь стул и доски, и зафиксировать стул на раме, при помощи стяжек.

Шаг 4. Обшивка каркаса

Брезент фиксируют лентами с обеих сторон и крепят пластиковыми зажимами к раме. В случае если обшивка с кольцами, то их также можно закрепить к раме, для этого на раме необходимо проделать отверстия.

Чтобы избежать лишнего сопротивления во время плавания, важно максимально распрямить складки обшивки

Пену на дно добавляют после фиксации обшивки, но осторожно, чтобы ее не испортить. Шаг 5

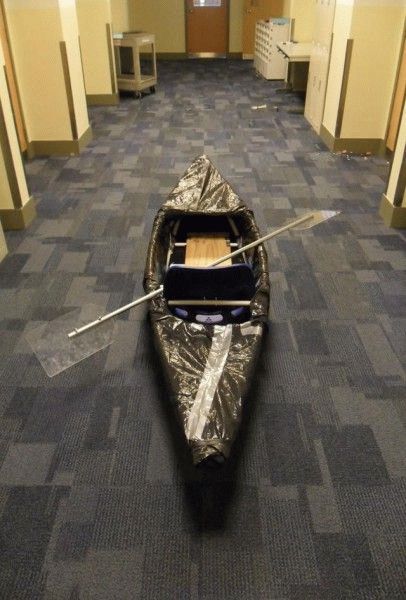

Изготовление весла

Шаг 5. Изготовление весла

Для изготовления весла необходимо 2 метра алюминиевой трубы, в которой с двух концов сверлят по 2 отверстия, на расстоянии в 10 см друг от друга. Вырезают 2 куска акрила размерами 20×40 см и закругляют края.

Акрил закрепляют с помощью гаек, болтов и шайб, предварительно просверлив соответствующие отверстия на трубе и пластине. Нужно внимательно и аккуратно затягивать гайки на пластине, т.к. акрил может треснуть.

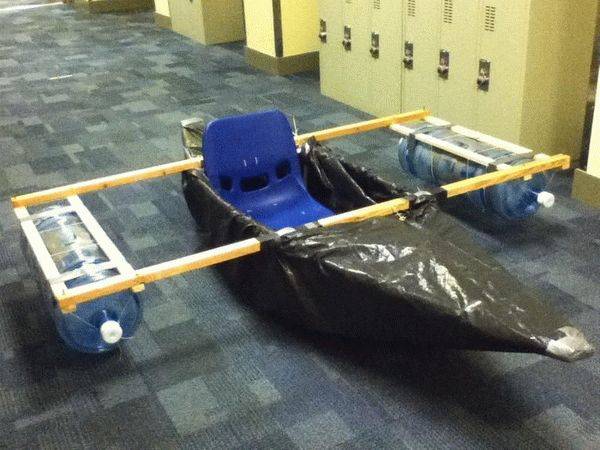

Шаг 6. Закрепление выносных буйков

В случае если лодка нестабильно держится на воде, можно прикрепить по 2 бутыля на выносные опоры с каждой стороны. Можно ограничиться одной стороной, также эффективно.

Лодка хорошо держится на воде, но на ней сложно грести из-за нехватки места для веревки, лески. Выносные опоры смогут послужить таким дополнительным местом для хранения.

Шаг 7. Первое испытание

Для заплыва можно использовать бассейн.

Как показало испытание, лодка весьма устойчива без выносных опор, но сохранить балансировку в определенных моментах весьма сложно.

Выносные опоры обеспечивают лучшую устойчивость. Чтобы сместить центр тяжести, можно сместить стул дальше от носа лодки, таким образом, каяк будет не так сильно наклоняться.

Спасибо за внимание. Пора в путь! Источник

Несколько советов о том как изготовить самодельный катамаран

Для осуществления небольших прогулок или походов по воде катамаран имеет целый ряд преимуществ перед лодкой или байдаркой. Это удобство при высадке и посадке, надёжность, большая устойчивость и маневренность, а также повышенная проходимость различных порожистых участков.

Также данное средство передвижения по воде имеет и недостатки, например, повышенная парусность корпуса и маленькая скорость при движении с вёслами. Но данные недостатки окупаются преимуществами катамарана.

Существует множество конструкций катамаранов, в изготовлении которых используются доступные материалы. При помощи подробного описания и чертежей каждый желающий может своими руками и практически без затрат собрать нужную ему модель.

Катамаран представляет собой простое в эксплуатации и изготовлении судно, универсальное в использовании и жизнеспособное в экстремальных ситуациях. По типу движения данные судна бывают гребные, парусные и моторные, а также смешанные конструкции. Состоят данные приспособления из каркаса и поплавков. Каркас изготавливается из некоторого количества продольных элементов, а поплавки из воздухонепроницаемого внутреннего баллона. Далее мы расскажем, как сделать катамаран своими руками.

Начало работ

Начало строительства малого судна из стеклопластика ничем не отличается от строительства из любого другого материала. Первым шагом необходимо осуществить разбивку на фанерном щите или же на листе картона теоретических шпангоутов, а также обвода форштевня. Разбивка должна осуществляться в натуральную величину этих деталей.

Также важно отметить, что щит или плаз, на котором идет разбивка, должен иметь ширину, соответствующую ширине катера, плюс 300 мм. Высота этого объекта должна быть выше, чем предполагаемая высота корпуса на 400 мм

Специалисты рекомендуют сначала создавать чертежи катеров, на которых будут отмечены все необходимые детали с указанием размеров. Это делается для того, чтобы не ошибиться в процессе изготовления.

Еще одна важная деталь – верхние концы всех шпангоутов нужно продлить до той высоты, которая изображена, как горизонтальная линия, на плазе. Она является перпендикулярной линией ДП и называется она – шергель-линия.

Другие варианты лодок своими руками

Расскажем еще о трех разновидностях лодок, изготовленных в домашних условиях, с использованием фанеры, стеклопластика и пенопласта.

Из фанеры

По сравнению с древесиной, фанера менее затратна и более податлива к обработке. Для изготовления лодки понадобиться несколько листов, толщиной 6-8 мм. Для крепления деталей нужно подготовить медную проволоку, и отверстия, с расстоянием шага 15 см.

Все стыки, внутренние и наружные, тщательно проклеиваются стекловолокном. Чтобы конструкция соответствовала прочностным характеристикам, внутри лодки устанавливают несколько ребер жесткости.

Для крепления всех элементов используются деревянные нагели, заранее обработанные эпоксидной смолой.

Осталось закрепить скамейки и уширения под уключины, внутрь которых рекомендуется вставить латунные трубки.

Готовое изделие необходимо несколько раз покрыть грунтовочным составом, краской и лаком, по принципу финальной отделки лодки из древесины.

Перед использованием лодки необходимо провести ее тестирование, по описанным выше методикам.

Более наглядно, процесс изготовления лодки из фанерного листа можно посмотреть на видео:

Из пенопласта

Лодка из пенопласта не менее популярная модель. Процесс изготовления выглядит так:

Из пенопласта изготовить два блока, напоминающих форму лодки. При креплении листов пенопласта в блоках используется герметик и проволока. Установить килевые рейки и обшить получившийся каркас стеклотканью

Особое внимание нужно уделить защите передней и задней части лодки. Из фанеры, деревянных досок или металла изготовить платформу, для размещения человека и его обмундирования

На финальной стадии необходимо оборудовать такой катамаран вращающимся колесом для управления лодки

На представленном ниже рисунке можно посмотреть пример пенопластовой лодки, где в качестве управления используется двигатель.

Из стеклопластика

Процесс изготовления лодки из стеклопластика не менее привлекателен. Процесс создания чертежей и макетов мы опускаем, об этом было сказано выше. А сами шаги по изготовлению выглядят так:

  • Подготовленную заготовку очищают от любых загрязнений и обрабатываются антиадгезионными составами. Это необходимо для того, чтобы смола, используемая в работе, не прилипла к подготовленной форме.
  • При помощи гелькоута формируется декоративное покрытие будущего изделия. Его наносят очень аккуратно, чтобы не пострадал внешний вид готового изделия.
  • После высыхания на гелькоут укладываются заранее раскроенные заготовки из стекловолокна. Это армирующий наполнитель, при раскрое которого потребуется применение шаблонов. При креплении стекловолокна необходимо обработать заготовки смолой, нанося ее малярным валиком.
  • Увеличить прочностные характеристики лодки необходимо посредством установки вдоль всей конструкции нескольких деревянных брусьев. Через каждые 30 см, на эти брусья необходимо прикрепить ребра жесткости.
  • Для изготовления днища необходимо подготовить заготовку из фанеры, и прикрепить ее на установленные ранее ребра жесткости. В качестве крепежей можно использовать саморезы.
  • Заключительным этапом является укладка 2-х слоев стекловолокна на днище, промазывая каждый слой смолой.
  • Осталось вынуть лодку из формы и зашлифовать поверхность.

Сборка корпуса модели плавсредства

Раскройка деталей для самодельной конструкции трудностей не вызывает. Для распила деталей потребуется электролобзик

Очень важно распиливать детали электролобзиком, так как другой инструмент может оставить кривую линию среза, и детали останутся в сколах

После распила всех элементов необходимо отшлифовать все составляющие конструкции и просверлить в них отверстия для сшивания корпуса. Отверстия следует просверлить с равным расстоянием в 100 мм для сохранения эстетичности внешнего вида.

Сшивать днище конструкции следует капроновой нитью, так как капроновая нить достаточно прочная, не поддается гниению, после пропитки эпоксидной смолой выступает в роли армирующего элемента.
