Как проверить реле зарядки на скутере самостоятельно?

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Регулятор напряжения на скутере

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом. avtomoto-best.ru

avtomoto-best.ru

Реле вместо зарядного устройства

Перед установкой нового оборудования электрическую систему часто приходится совершенствовать. Если вновь устанавливаемые устройства энергоемкие, для них желательно предусмотреть собственную аккумуляторную батарею. Но что делать, если после модернизации число аккумуляторных групп стало больше, чем количество выходов на зарядном устройстве?

Простое решение – приобрести новое зарядное с двумя или тремя выходами. Экономичное – использовать реле развязки аккумуляторов.

Типичная электрическая система на катере или небольшой яхте состоит из двух аккумуляторных батарей, зарядного устройства с одним выходом и генератора двигателя. Владелец хочет заряжать обе группы аккумуляторов на берегу и поддерживать в заряженном состоянии на воде. Реле развязки легко решает эту задачу.

Комбинированный инвертор-зарядное устройство подключен к тяговым аккумуляторам. Поскольку комби модели имеют как правило один выход, остальные группы аккумуляторов соединяются с сервисной с помощью реле

Когда включают зарядное устройство, соединенное с аккумулятором 2, реле срабатывает и подключает аккумулятор 1. То же самое происходит во время работы двигателя – напряжение на аккумуляторе 1 возрастает, реле замыкается и подключает аккумулятор 2. Если со временем появляется третья группа аккумуляторов, то ее подключают с помощью еще одного реле

Проверка реле-регулятора

Проверку реле-регулятора стоит выполнить когда напряжение заряда аккумулятора не находится в допустимом диапазоне (инструкция по проверке напряжения заряда аккумулятора)

В модификации с раздельным седлом реле-регулятор располагается слева под задним облицовочным пластиком, который необходимо снять (инструкция по снятию заднего пластика для модели с раздельным сиденьем).

Фотографии расположения реле-регулятора:

В модификации с слитным сиденьем реле-регулятор находится справа под задним облицовочным пластиком:

Отсоедините разъёмы реле-регулятора (чёрный 6-и пиновый и белый 3-х пиновый разъёмы) и проверьте их на наличие окислов, слабого контакта. Расположение разъёмов показано на рисунке ниже:

Измерьте напряжение, сопротивление и замыкание со стороны разъёмов основного жгута проводов согласно таблице:

Если все компоненты системы зарядки в норме (все показания удовлетворяют требованиям таблицы выше) и нет потери контакта в самих разъёмах, проводах между основным жгутом проводов и реле-регулятором, а проблема с зарядом наблюдается — замените реле-регулятор.

Часто задаваемые вопросы

• Все говорят, что у двухтактников низкий ресурс движка. А какой примерно?В среднем, по отзывам владельцев, у этой модели он превышает 10.000 км. Замена поршневой на новую обходится недорого.
• В него что, нужно заливать уже смешанный с маслом бензин, как в советский мотоцикл?Нет, масло заливается в отдельный резервуар, откуда постепенно поступает в горючую смесь в необходимых количества.
• Собираюсь менять ЦПГ на новую, хочу воткнуть на 100 кубов, нужно ли будет заново обкатку проходить?Да, но не так усердно, как поначалу, так как двигатель уже давно обкатан. Но первые 500-700 км лучше ездить с умеренной скоростью, без высоких оборотов, а после окончания обкатки нужно еще раз заменить масло.

Возможные неисправности электрики

Если реле зарядки ВАЗ 2106 в полном порядке, а лампочка все равно горит, необходимо проверить крепость присоединения провода, его целостность. Если пропала зарядка, проблема может быть связана с генератором: например, отказали несколько диодов в мосту (подкова), неисправна статорная обмотка, разрыв или короткое замыкание ротора. Также возможен износ контактных колец в цепи возбуждения ротора.

Когда горит лампочка аккумулятора, это всего связывается со щеточным узлом. Причиной проблемы может быть запредельное изнашивание щеток, заедание в щеткодержателе. Дефект возможен в реле — регуляторе зарядки, в цепи их подсоединения.

На автомобиле источником тока являются такие элементы, как аккумулятор для ВАЗ и электрогенератор. Они принимают активное участие в запуске мотора, дают энергопитание током напряженностью 12 Вт самопуску и некоторым системам машины при нефункционирующем двигателе.

Проверка работы реле

Когда силовой электроагрегат Жигули 2106 находится в рабочем состоянии, главный блок генератора снабжает током все узлы авто, включая зажигание и аккумуляторную батарею. Если на панели приборов горит лампочка аккумулятора, значит, ток не проходит от генератора в бортовую сеть и начинает расходоваться запас электроэнергии аккумулятора ВАЗ 2106.

Электрозапас данного источника лимитированный и зависит от объема аккумулятора. Батарея должна быть изначально заряжена полностью. Можно доехать до места стоянки и при нефункционирующем генераторе, но предпочтительнее попробовать провести ремонтные работы и устранить неисправность на месте.

Как заменить реле поворотов на скутере — Скутер-Эксперт — онлайн журнал о скутерах и технике

Реле поворотов на скутере необходимый атрибут правильной работы указателей поворота. Если поворотники вдруг изменили частоту мигания, не мигают вообще или замирают во включенном положении и это при исправной электропроводке, аккумуляторе и лампочках, очевидно, что реле поворотов нужно заменить. В зависимости от модели скутера, его расположение может варьироваться от пространства под передним пластиком, до задней части скутера.

Как правило, производитель старается размещать реле поворотов именно под передним пластиком. С виду это небольшой прямоугольный, цилиндрический или квадратный пластиковый предмет, напоминающий реле стартера внешне. Рассмотрим поэтапно, как правильно заменить реле поворотов на скутере:

1. Устанавливаем скутер на центральную опору.

2. Определяем место нахождения реле поворотов именно на вашем скутере, для этого можно воспользоваться руководством по эксплуатации вашей модели.

3. Деталь обычно крепится к раме скутера на резиновых хомутах. Извлекаем реле.
4. Аккуратно отсоединяем пластиковый разъем реле. Обычно он соединен напрямую с корпусом детали, без дополнительной проводки, однако на некоторых моделях можно встретить экземпляр, указанный на фото выше.
5. Подключаем к бортовой сети новое реле поворотов и устанавливаем его на место.
6. Все остальные операции по сборке пластика производятся в последовательности, обратной разборке.

Что делать, если реле регулятор сломался

Иногда происходит ситуация, когда реле регулятор становится неисправным. В этом случае нет необходимости паниковать

Очень важно предпринять определенные меры для того, чтобы не дать всем системам мотоцикла выйти из строя

Для начала необходимо срочно отключить данное устройство от генератора и от аккумулятора, чтобы они не вышли из строя. Напряжение будет подаваться попеременно.

Главное только обратить внимание на то, чтобы генератор не вышел из строя. В этом случае напряжение будет подаваться от аккумулятора, где есть вероятность того, что он начнет выкипать и увеличиваться в размерах

В результате получится взрывоопасная ситуация.

Схема реле ругулятора мотоцикл показывает его устройство. Благодаря этому можно разобраться с тем, как его отремонтировать и осуществить подключение.

Тест напряжения в генераторе скутера

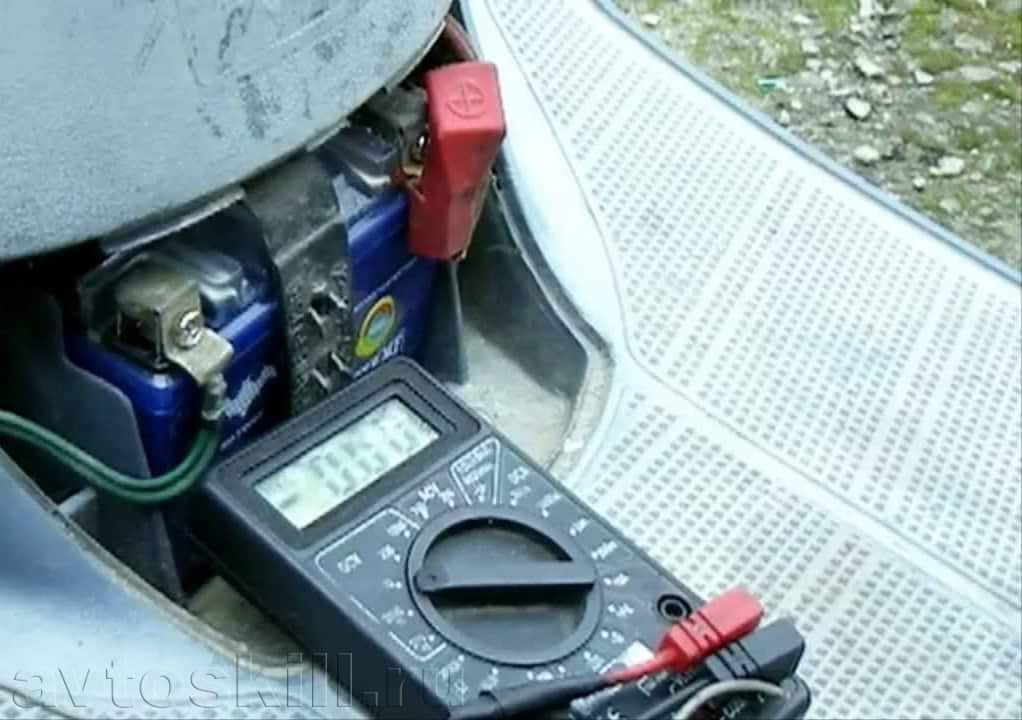

Если у вас есть мультиметр, можно проверить исходящее напряжение генератора. У хороших аккумуляторов напряжение будет превышать его номинальный уровень напряжения, даже если он полностью разряжен и позволяет сидеть несколько минут или если он находится на хранении.

Если аккумуляторная батарея не восстанавливается выше номинального уровня напряжения в течение нескольких минут после разряда, это указывает на неисправный или изношенный аккумулятор. Когда аккумулятор полностью заряжен, а его напряжение ниже номинального уровня напряжения, это также указывает на неисправный или изношенный аккумулятор. Хорошие аккумуляторные батареи для скутеров будут возвращаться выше их номинального уровня напряжения в течение нескольких минут после запуска скутера.

Найдите на контроллере скорости любые сожженные или расплавленные провода, или проводные разъемы. Если какие-либо провода сжигаются или расплавляются, то контроллер скорости может быть неисправен. Понюхайте регулятор скорости на наличие любых запахов гари. Если регулятор скорости пахнет, то он почти всегда неисправен.

Контроллер скорости

Если у регулятора скорости нет сгоревших или расплавленных проводов, и он не пахнет, он все равно может быть неисправен. Проверьте все остальные компоненты электрической системы вокруг контроллера скорости и используйте процесс устранения, чтобы определить, работает ли регулятор скорости или нет. Регуляторы скорости слишком сложны, чтобы их можно было легко протестировать. Использование профессиональной диагностики — лучший способ определить, работает ли регулятор скорости или нет. Если все остальные компоненты электрической системы хорошо разбираются, но скутер не работает, что указывает на неисправный контроллер скорости.

Также можно посмотреть несколько видео

Регулятор напряжения или как его еще называют реле-регулятор

Эта деталь электрооборудования является очень важной и именно от нее зависит долговечность работы аккумулятора и других электроприборов. Реле выполняет функцию стабилизатора напряжения на том уровне который выдает генератор, потом это напряжение идет на все приборы скутера которые его используют

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы

Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды. Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения. Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

Схема регулятора на японских скутере:

Методика проверки регулятора напряжения скутера

Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.

Неисправность регулятора напряжения приводит к очень плачевным последствиям:

Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.

Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.

Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.

Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.

Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.

Как проверить реле зарядки, регулятор напряжения

В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…

Как проверить исправен ли реле регулятор мотоцикла?

Как проверить исправен ли генератор байка? — .

Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.

Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.

Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.

На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.

Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.

На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.

Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).

А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

• аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
• аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

Нужная метка похожа на букву «Т»

В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

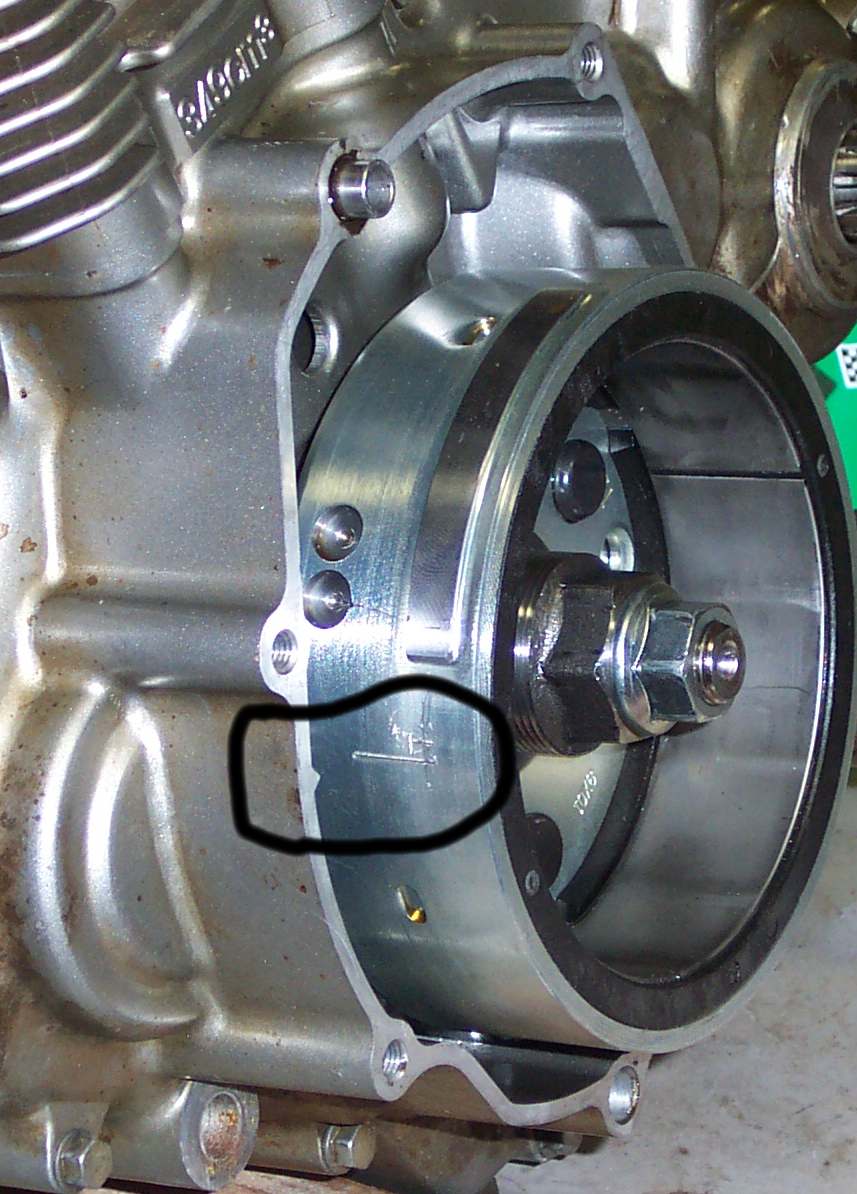

Для настройки необходимо совместить метку “Т” и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально

Стоять они должны горизонтально.

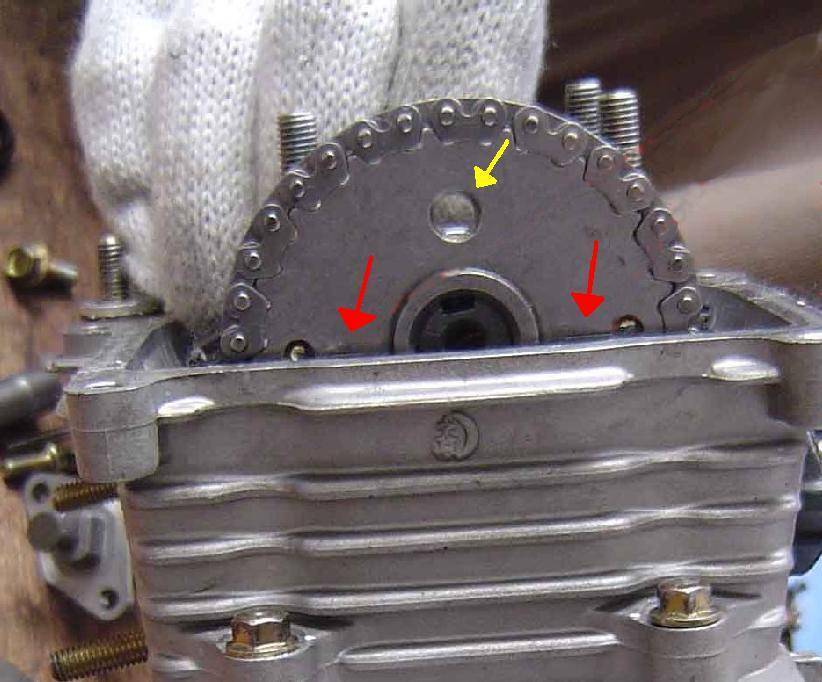

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

• Выставляются метки описанным выше способом.
• Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
• Следите за тем, чтобы метки или отверстия находились в правильном положении.

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:. Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Купил на Алиэкспресс регулятор напряжения для лодочного мотора.Вот ссалка Реле-регулятор

А вот еще информация по распиновке контактов китайских реле-регуляторов

Стандартная распиновка реле регуляторов и коммутаторов.1. Черно-белый: к замку зажигания ( коротиться на массу) стоп двигатель. (В некоторых моделях не используется, если питание коммутатора от аккумулятора)2. Черно-красный: к генератору, питание коммутатора (В некоторых моделях к замку зажигания +12)3. Зеленый: масса4. Зеленый: масса5. Сине-белый: к датчику хола6. Желто-черный (иногда оранжевый): к катушке зажигания.

Настройка и тестирование скутера

Проверьте переключатель прерываний питания. Эта функция безопасности «прерывает» мощность двигателя, когда вы жмете на тормоз. Если ваш мотороллер не работает после регулировки тормозов, то проблема кроется именно в этом узле.

Процедуры корректировки могут варьироваться от модели скутера. Обычно вы можете ослабить натяжение регулировки тормоза, повернув регулятор тормоза, встроенный в рукоятку, в направлении рычага. Это ослабляет натяжение переключателя регулировки и безопасности. Ознакомьтесь с руководством по эксплуатации или свяжитесь с изготовителем мотора.

Если такая настройка не работает, есть простой способ проверить генератор. Отключите его от контроллера, затем попробуйте запустить скутер. Если проблема связана с переключателем, то скутер будет работать только тогда, когда переключатель рычага тормоза отключен. Убедитесь, что переключатель питания включен.

Проверка предохранителя скутера

Если скутер использует предохранитель, посмотрите на внутреннюю часть плавкого предохранителя, чтобы убедиться, что он не сгорел. Возможно, предохранитель должен быть удален со скутера и поднесен к источнику света, чтобы вы смогли определить, сгорел он или нет.

Предохранитель в скутере

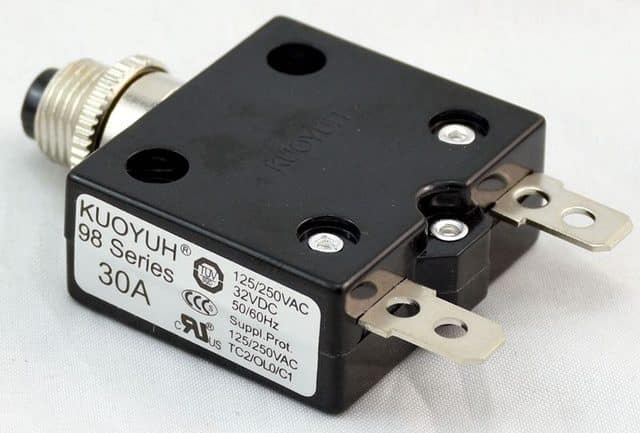

Для скутеров, использующих автоматический предохранитель, нажмите или переключите автоматический выключатель, чтобы проверить его работоспособность.
