Передняя вилка скутера – разновидности и конструктивные особенности

Рассмотрим кратко основные составляющие мотоцикла:

Сцепление — рычаг, располагающийся с левой стороны мотоцикла. Управлять им очень легко, достаточно простого нажатия пальцем. Сцепление отвечает за включение механизма и способствует плавному переключению скоростей.

Все мотоциклы снабжены цилиндрами, но их количество может отличаться. Существуют модели с числом цилиндров от одного до шести. Это устройство охлаждается специальной жидкостью для предотвращения перегревания в случае нестандартного использования мотоцикла в чрезвычайных ситуациях.

Обязательно в любом транспортном средстве, в том числе и в мотоцикле, есть тормоз. Он очень важен, потому что замедляет скорость передвижения, в случае такой необходимости. Существует два вида тормозов. Первый — передний тормоз, который расположен с правой стороны мотоцикла. Он ответственен за остановку переднего колеса. Второй — задний тормоз, предназначен для остановки задних колёс мотоцикла. Это ножной тормоз. В случае чрезвычайной ситуации на дороге, если необходимо резко остановить транспортное средство, рекомендуется использовать оба тормоза одновременно.

Исправная подвеска гарантирует комфортную поездку. Она обеспечивает стабильную и плавную езду, смягчает удары на плохой дороге.

Разновидности и устройство вилок для велосипеда

Казалось бы, всем понятно, зачем необходима подвеска автомобилю, но далеко не все, особенно долго ездившие в детстве на советских велосипедах, понимают, зачем нужны велосипедные вилки.

Один из важных аргументов – это красота и стиль, ведь современные вилки выглядят очень внушительно, а правильная маркировка и хорошо подобранная к стилю катания модель произведут яркое впечатление на профессионалов, а уж эти девушки, которым так нравятся розовые расцветки штанин…

Конечно, это всё юмор. Амортизация очень важна по нескольким причинам:

1. Удобство. Без тряски и постоянных ударов в руки катание намного комфортнее.
2. Здоровье. Те же удары в руки, а в особенности, постоянная вибрация, передающаяся на запястья, может быть очень опасной при агрессивном и частом катании – наши суставы быстро стареют и начинают болеть от такой нестандартной нагрузки, им требуется защита.
3. Управляемость. Подпружиненные движения на кочках, на поворотах – залог сохранения курса, так как амортизационная вилка для велосипеда принимает на себя те перегрузки, которые иначе бы ушли на колесо и привели к юзу.
4. Экономия сил. «Проглатывая» мелкие неровности дороги, амортизатор принимает на себя те импульсы, которые гасили бы усилие велосипедиста по движению вперёд.

В итоге, необходимость установки амортизационных вилок сейчас понимается всеми, и лишь самые недорогие байки (а также и самые высокотехнологические, в силу совершенно иной компоновки) не оснащаются ими.

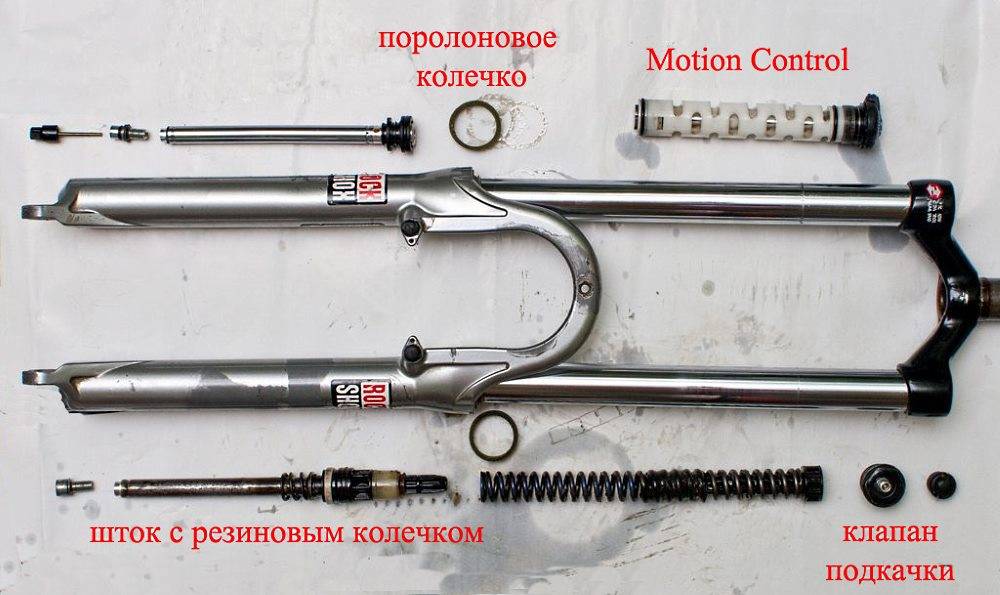

Конструктивные особенности вилки

Рассмотрев повнимательней самую обычную вилку, можно увидеть, что ее конструкция выглядит следующим образом. Имеется рулевая труба, к которой с одной стороны крепится руль, а с другой она плавно переходит в корону.

Стоит отметить, что вилки бывают одно- и двухкоронными. Вилки с одной коронкой как правило устанавливаются на обычные горные и гибридные велосипеды с небольшим ходом. Двухкоронными вилками оснащаются байки, рассчитанные для скоростного спуска и прыжков.

Вернемся к устройству нашей вилки. Из коронки выходят внутренние трубки, которые входят в так называемые ноги вилки – это трубчатая часть вилки, которая задвигается в штаны амортизационной вилки.

Советы по выбору

При выборе вилки рекомендуется учитывать несколько факторов:

Собственный вес – если он не больше среднего, можно выбирать любую модель

Лучше обратить внимание на облегченные модели. Велосипедистам с большой массой придется выбирать прочный байк из карбона или титана.
Местность для катания – для передвижений по ровным дорогам вполне можно ограничиться велосипедом с жесткой вилкой

В этом случае не требуется специальных смягчающих механизмов. Для горного велосипеда стоит выбрать амовилку, например, пружинно-масляную, чтобы обеспечить максимальный комфорт во время поездки.
Финансовые возможности – любителям и новичкам не стоит тратиться на амортизационную вилку. Приобретение потребует дальнейших вложений на обслуживание, которое данному виду конструкции необходимо постоянно.
Рекомендуется приобретать велосипеды известной марки, чтобы в дальнейшем не возникло проблем с ремонтом и поиском запасных деталей.

Если вес владельца велосипеда не больше среднего, можно выбирать любую модель вилкиДля передвижений по ровным дорогам вполне можно ограничиться велосипедом с жесткой вилкойДля горного велосипеда стоит выбрать амовилку

Жидкая система охлаждения

Вариант подобен тому, что устанавливается на автомобилях. Теплоносителем здесь выступает антифриз, который является низкозамерзающим (от минус сорока до минус шестидесяти градусов по Цельсию) и высококипящим (от ста двадцати до ста тридцати градусов по Цельсию). Помимо этого, антифризом достигается антикоррозийный и смазывающий эффект. Чистую воду в этом качестве использовать нельзя.

Перегрев системы охлаждения может быть вызван перегрузкой или загрязнением поверхностей, отводящих тепло. Также в ней могут сломаться отдельные элементы, из-за чего жидкость вытечет. Поэтому за работой охлаждения необходимо постоянно следить.

Задняя подвеска мотоцикла

С мыслью о том, что переднее колесо необходимо подрессоривать, и создатели мотоциклов и сами мотоциклисты свыклись довольно быстро. Понимание пришло через руки: мотоцикл с жестко закрепленным передним колесом так скакал по неровностям дорог, что руль буквально выбивало из рук.

Иное дело – заднее колесо. Долгие годы казалось, что достаточно подпружинить седло водителя – и все проблемы будут сняты. Могу сказать честно: когда в далеком уже 1960-м году я сел на свой первый мотоцикл М1Е («макаку», на которой уже стояла передняя телескопическая вилка), седло с пружинами представлялось мне фантастически комфортным и ни о какой подвеске заднего колеса не было даже мыслей. Но время все расставило по местам.

По мере роста мощностей и скоростей скачущее по кочкам заднее колесо все меньше времени находилось в контакте с дорогой – и создавало все больше проблем по части реализации мощности и управляемости.

Одной из первых конструкций, получивших достаточно широкое распространение, стала подвеска, предложенная итальянской фирмой «Moto Guzzu». Треугольная на виде сбоку с горизонтальным основанием верхним углом шарнирно крепилась к раме мотоцикла. В остром нижнем углу была установлена ось колеса, а к противоположному углу крепились мощные пружины, располагавшиеся под двигателем и работавшие на растяжение. В качестве гасителей колебаний применялись фрикционные диски вроде демпфера руля, о котором мы рассказывали чуть выше. Эта схема оказалась настолько живучей, что и в наши дни иногда встречается, хотя, конечно, в сильно усовершенствованном виде.

Устройство и назначение детали

Современные вилки отличаются высокими амортизационными свойствами, что позволяет передвигаться на велосипеде не только по ровным дорогам, но и по проселочной местности. Устройство передней вилки довольно простое. Деталь состоит из следующих элементов:

1. Шток (рулевая труба) – соединитель между рулем и вилкой. Бывает прямым или в форме конуса.
2. Корона – деталь, в которой зафиксирована рулевая труба и ноги вилки. Изготавливают ее из алюминия либо карбона. Вилки делят на 2 вида – однокоронные и двухкоронные.
3. Ноги (внутренние трубы, перья) – элементы, которые с одной стороны крепятся в коронку, с другой – вставлены в штаны. Внутренняя часть труб у амортизационных велосипедных вилок заполнена демпферами, пружинными механизмами, регулятором жесткости.
4. Штаны – элемент, характерный для амортизированных вилок. Изготавливают его из сплава алюминия с магнием. Прочность конструкции напрямую зависит от содержания магния в составе.
5. Крепление дискового тормоза – две полые стойки, предназначенные для фиксации велосипедного суппорта.
6. Дропауты – крючкообразные элементы внизу штанов, предназначенные для крепления колесной оси.

Стандарты и разделение по прочим параметрам

Велосипедная вилка — это сложный механизм, в котором присутствует много различных деталей и узлов. Соответственно, разделение этой комплектующей детали может осуществляться в зависимости от ряда параметров.

Тип крепления

Такое разделение обусловлено различными типами рулевых колонок и способом их крепления.

1. Резьбовые (headset) вилки предусматривают прижимание подшипника при помощи гаек. Одна гайка имеет конусовидную форму, затем идёт шайба с усом и завершает всё контргайка. Устойчивость такого механизма оставляет желать лучшего, он имеет склонность к разбалтыванию и образованию люфта.
2. Безрезьбовые (aheadset) вилки являются более распространёнными. В этом случае вынос руля удерживается подшипником. За фиксирование рулевого механизма отвечает якорь, который надёжно прижимает вынос и предупреждает разбалтывание. Затягивание выноса происходит при помощи двух больших винтов. Такая конструкция характеризуется более высокой надёжностью.

Безрезьбовая вилка велосипеда

Производство резьбовых вилок сокращается, что вынуждает велосипедистов переходить на второй вариант.

Класс хода

В соответствии с этим параметром выделяют следующие разновидности вилок:

• короткоходные демонстрируют ход в пределах 25–40 мм, подходят для кроссовых и гибридных байков, прогулочных и городских вариантов транспорта;
• средние обладают ходом в пределах 50–75 мм или 75–100 мм, могут использоваться для занятий велотуризмом, гонками и активного катания;
• длинноходные демонстрируют ход в пределах 120–300 мм и даже больше, актуальны для двухподвесных байков, на которых совершаются скоростные спуски DownHill.

Компоновка

На этот параметр обязательно нужно обращать внимание при выборе вилки. Разделяют следующие разновидности механизмов, которые отличаются друг от друга компоновкой:

1. Обычные вилки чаще всего встречаются с телескопической системой. Длинноходные варианты чаще всего представлены в виде «двухкоронных», в которых ноги соединяются двумя звеньями.
2. Перевёрнутые вилки также имеют телескопическую систему, но в этом варианте представлено нижнее размещение «поршней» вилок. Таким образом, получилось добиться уменьшения «неподрессоренной массы», а также улучшить сцепление. Такие вилки имеют большой вес и высокую стоимость, да ещё и поршни сильно загрязняются.
3. К специфическим вилкам относятся многопоршневые, многорычажные, одноногие модели. С виду они кажутся неустойчивыми и ненадёжными, но на практике это совсем не так. Сейчас они создаются из углеволокна, что позволяет создавать лёгкие и прочные конструкции.

Перевёрнутая вилка велосипеда

Способы регулирования

Вилки, которые могут регулироваться по желанию пользователя, ценятся намного больше, чем обычные модели со стандартными настройками. Есть несколько видов регулирования:

1. Preload, или предварительная нагрузка, заключается в настройке жёсткости пружины. Если выбор падает на недорогую модель Preload, то надеяться на широкие возможности регулирования не стоит. Для изменения жёсткости пружины предусматривается два варианта: внешний регулятор или замена пружин. А также Preload предусматривает изменение скорости отскока вилки или возврата её в исходное положение и скорости сжатия, или compression. Все эти регулировки являются важными и полезными.
2. LockOut, или блокиратор, является полезной, но вместе с тем и опасной функцией, которой можно пользоваться со знанием дела.
3. Extension Control, или регулирование длины хода, также требует аккуратного обращения. Если экспериментировать и действовать наугад, то можно серьёзно покалечить вилку.

Важным типом регулирования является первый вариант. Две другие регулировки требуются не всем и не всегда, поэтому за них не стоит переплачивать.

Стандарты

Показатели диаметра трубы на вилке отображаются в дюймах, которые понятны не каждому россиянину. Здесь необходимо запомнить, что в одном дюйме находится 2,54 см. Другими словами, показатель в дюймах необходимо умножать на 2,5. Выделяют четыре стандарта, которые распространяются на все разновидности вилок.

1. Механизм с диаметром трубки в 1 дюйм относится к старым стандартам, который присутствовал в велосипедах советского производства.
2. Диаметр 1,8 дюйма является самым распространённым среди современных велосипедов. Этот стандарт является общепринятым и поддерживается всеми производителями велосипедов и комплектующих к ним.
3. 1,4 дюйма и 1,2 дюйма встречаются редко.

if(typeof ez_ad_units != ‘undefined’){ez_ad_units.push([[250,250],’moto_conseils_com-leader-1′,’ezslot_6′,109,’0′,’0′])};if(typeof __ez_fad_position != ‘undefined’){__ez_fad_position(‘div-gpt-ad-moto_conseils_com-leader-1-0’)};Уход за вилкой для мотоцикла

Чтобы вилка оставалась в хорошем состоянии в течение длительного времени, необходимо назначить ей три вида обслуживания.

Расслабление

Он заключается в регулировании количества масла в калиброванном отверстии. Этот тип регулировки позволяет воздействовать непосредственно на вилку, переводя ее в исходное положение.

Ограничение

Для этого необходимо отрегулировать количество масла, поступающего в клапан. Это необходимо для регулировки скорости сжатия или нажатия вилки.

Предварительное напряжение

Для продолжения сожмем пружину, пока она не затвердеет. Обратитесь к регулировочному винту, который обычно находится в нижней части стойки вилки. Следует отметить, что на типовых мотоциклах пружина должна быть достаточно жесткой, а на родстерах – достаточно мягкой.

Запчасти для скутеров

ЗАПЧАСТИ НА ЯПОНСКИЕ СКУТЕРА:

— запчасти для скутеров Honda:Tact, Dio, Lead, Pal ( AF 16, AF 24, Stand UP, AF 30, AF 51, AF 18, AF 27/28, ZX AF 34 и AF 35, Smart AF 56 и AF 57, AF 20, AF 48, JF-06 E, AF 17) с двигателями 2Т и 4Т и объёмом цилиндра от 50, 90 до 100 кубов;

— запчасти на скутера Suzuki: Lets ( 1, 2, 3), Sepia OLD и ZZ, AD 50 и ADDRESS 100, Street Magic;

— запчасти для скутеров Yamaha: Jog ( от 50 до 90 см3), Mint, BWS и Grand Axis от 50 до 100 кубиков, MAJESTY 250 (максискутер).

ЗАПЧАСТИ НА КИТАЙСКИЕ СКУТЕРА:

— изготовители (бренды скутеров) : Zongshen, Kanuni, Viper, Irbis, Fada, Lifan, Defiant, Fosti, Vento, Flybo, Baotian, Speed Gear, Horse, Альфамото, Jialing, Venta, Stels, Geely, Baltmotors и другие;

— с двигателями 2T и 4T : GY-6 50/60/70/80/100/125/150/160/170/180/190/200 кубов, 152 и 153 QMI, 157 и 158 QMJ, 139 QMB/A, ARN 125 и 150, 1E41QMB, 1P40QMB, TB50 и TB60 (китайский «цепник»);

— модели : BRAVO , TORNADO , STORM (обычный и NEW ) , STELS, NAVIGATOR , JOCKER , TACTIC , GRAND PRIX , RACE (1, 2, 3), WIND.

РАЗДЕЛ А ТАК ЖЕ ВСЕ ВХОДЯЩИЕ В НЕГО ПОДРАЗДЕЛЫ В РЕЖИМЕ МОДЕРАЦИИ (НАПОЛНЕНИЯ). ПРИНОСИМ ИЗВИНЕНИЯ ЗА ДОСТАВЛЕННЫЕ НЕУДОБСТВА.

Источник

Выбор производителя

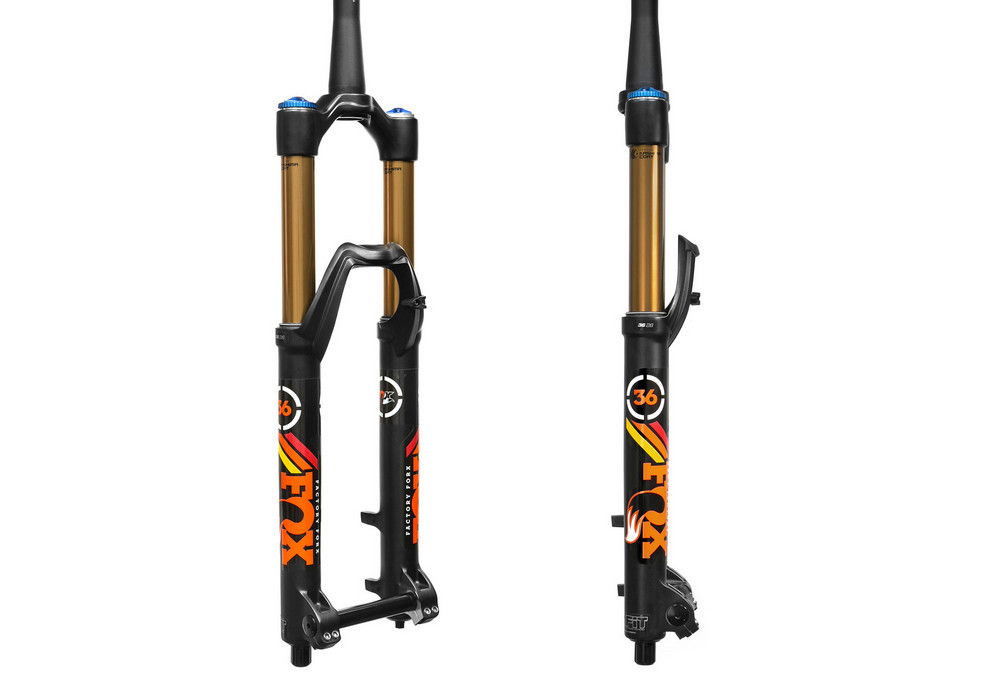

Вилка велосипеда Fox

Как подобрать вилку для велосипеда, не ознакомившись с производителями, продукция которых представлена на рынке? Торговых марок очень много и постоянно появляются новые, в основном китайские, но нам ведь нужен качественный продукт, поэтому вашего внимания достойны лучшие.

1. Начинать рейтинг велосипедных вилок стоит именно с компании Fox. Под этой торговой маркой выпускаются комфортные механизмы, с длительным сроком службы, надлежащим качеством и адекватной стоимостью.
2. Продукция компании Marzocchi пользуется большой популярностью среди питерских велосипедистов. На территории России располагается целая сеть сертифицированных сервисных центров, в которых можно приобрести расходные элементы на вилки. Среди преимуществ этой продукции находится выносливость, неприхотливость и долговечность.

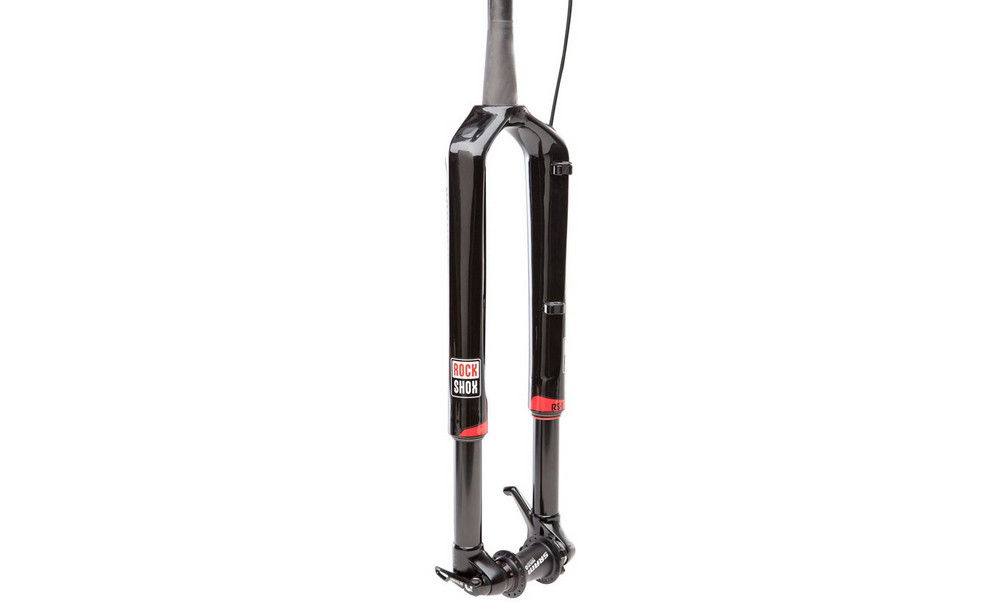

3. Серьёзный производитель из Америки Rock Shox, достойный конкурент Marzocchi. Эта продукция хоть и выглядит менее презентабельно, чем многие конкурентные модели, но является совсем неприхотливой и абсолютно непривередливой.
4. Компания Manitou более 20 лет выпускает велосипедные вилки и делает это весьма успешно. Среди россиян большой популярностью не пользуется, зато в других странах, например в Америке, является более востребованной, чем продукция местных компаний. Вилки-перевёртыши и профессиональные модели часто участвуют в международных соревнованиях и приносят первые места.
5. Швейцарские вилки представлены компанией DT Swiss. Вся продукция выпускается только в Швейцарии, поэтому качество всегда находится на высоте. Хоть производитель молодой, но дело своё знает, поэтому можно с полной уверенностью выбирать подобные вилки и кататься без проблем несколько сезонов.

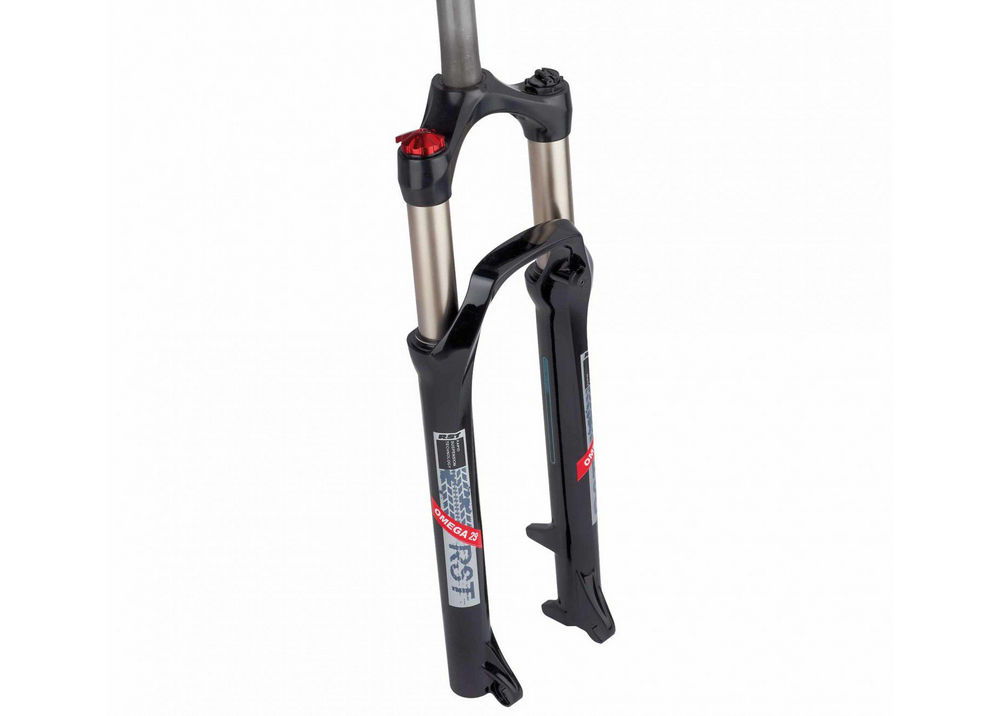

6. Какой рейтинг может обойтись без бюджетных вариантов? Поэтому два последних места мы решили отдать именно таким доступным вариантам, качество которых можно считать приемлемым. Вилки встречаются на стоковых и китайских велосипедах. При бережном обращении они могут служить довольно длительное время.
7. Рядом с RST можно поставить компанию SR SunTour, которая также занимает нишу в бюджетной группе. Хотя в ассортименте стали появляться и более дорогостоящие модели, например титановые, но российский велосипедист пока не спешит ставить вилки SR SunTour на свои байки.

Пусть выбранный вами элемент служит долго, адекватно ведёт себя на дороге и радует своей безотказной работой. Мы как могли облегчили ваш выбор, вам осталось применить полученные знания на практике.

Виды велосипедных вилок

В зависимости от применяемых пружин и демпферов, и их сочетания, существуют следующие конфигурации амортизаторов:

Все вышеописанное относится к обычным вилкам, которые наиболее часто применяются в производстве. Они отличаются простотой и хорошей эффективностью в качестве амортизатора.

Помимо обычных амортизационных вилок нередко можно встретить и так называемые «перевертыши», которые по сути своей являются перевернутым типом обычной вилки. «Перевертыши» характеризуются большей прочностью нежели обычный амортизатор, и лучшим обкатыванием неровной поверхности.

Также встречаются и специфические вилки с более сложной многопоршневой и многорычажной системой амортизации. К этому виду можно отнести также вилки с одной ногой.

Выбирая себе вилку, как надежного помощника в покорении трасс с любым покрытием, нужно убедиться, что производитель имеет сертифицированного представителя на территории России, а в вашем городе есть пункт приема бракованных или неисправных изделий.

Замена сальников передней вилки скутера

На моём скутере Viper wind потекла вилка. Причем потекла конкретно — все перо в масло, на полу за ночь так же лужа масла. Естественно, такое никуда не годится и сальники нужно было менять.

Что бы заменить сальники на вилке скутера к ним, для начала, ещё нужно добраться. Мне пришлось снять переднее крыло и колесо. Теперь у меня появился доступ к крепёжным болтам.

Перья вилки крепятся к ней 2мя болтами каждое. Выкручиваем эти 2 болта и вытаскиваем само перо. Оно состоит, грубо говоря, из 2х частей — нижней, к которой крепится колесо и верхней, которая крепится к вилке. Что бы их разъединить, нужно выкрутить один болт, который находится в самом низу.

Для это понадобится шестигранник 7мм, который, к моему удивлению и разочарованию, есть не в каждом наборе шестигранников. У меня такого так же не оказалось, поэтому я взял то, что было — звезда-образную биту Т-40. Она идеально подошла. Что бы было легче выкручивать, верхнюю часть пера можно зажать в тиски, предварительно обмотав тканью.

Выкрутив этот болт не торопитесь вытаскивать верхнюю часть из нижней. Будьте внимательны, из них потечёт много масла (даже не смотря на то, что большая часть масла вытекла через сальник), поэтому предварительно лучше подставить какуе-то ёмкость.

После разсоединения обратите внимание на верхнюю часть пера — нет ли нам каких либо повреждений, сильных потёртостей, борозд и прочего. У меня было повреждение, напоминающее скол

Именно из-за него и потек сальник. Такую деталь устанавливать назад нельзя, иначе новый сальник ожидает такая же участь. Поэтому вместо с сальником мне пришлось покупать и верхнюю часть пера. Новую я такую не нашёл, так что пришлось довольствоваться разборкой.

Теперь перейдем непосредственно к замене сальника передней вилки. Сейчас нам нужна будет только нижняя часть пера вилки. Именно в ней находится сальник. Помимо сальника там ещё будет пыльник и стопорное кольцо.

Первым вытаскиваем пыльник при помощи отвёртки. Далее установлено стопорное кольцо , что бы сальник не выдавливало давлением. Его так же снимаем, подковырнуть отвёрткой. Ну и вот мы добрались до сальника вилки скутера. Его так же удобнее всего будет вытащить отвёрткой.

Сальник имеет размеры 27х39х10,5. Найти на рынке его не составит труда.

Протираем посадочное место от грязи и старого масла и забиваем новый сальник. В качестве наставки я использовал головку на 27. Далее ставим стопорное кольцо и пыльник, хотя пыльник можно натянуть и в самом конце.

Все детали вилки перед сборкой желательно промыть от грязи. После чего можно собирать перо в обратной последовательности.

1. Через нижнюю часть пера
2. Через верх пера

В первом варианте заливаем масло через болт под шестигранник на 7, крепящий две части пера. Во втором — через верхний болт. Я выбрал второй вариант.

После полной сборки пера я открутил верхний болт, опустил верхнюю часть пера примерно на половину и шприцем стал закачивать масло в вилку до тех пор, пока не потечёт через верх. У меня вошло около 50 мл. Если Вы хотите, что бы вилка была более мягкой, то можно влить ещё меньше — 45мл, или вообще 40мл.

Несколько раз опускаем и поднимаем верхнюю часть пера, что бы масло разошлось и закручиваем верхний болт. Осталось дело за малым — установить готовые перья назад на вилку скутера. На этом работу по замене сальника передней вилки скутера можно считать оконченной.

Типы

Из всего многообразия велосипедных вилок, имеющихся в продаже, их можно отсортировать по устройству амортизации и особенностям конструкции.

По устройству амортизации велосипедные вилки различаются на:

• жесткие;
• пружинные;
• пружинно-эластомерные;
• пружинно-маслянные;
• воздушные;
• воздушно-маслянные.

Жесткие вилки позволяют развить большую скорость по асфальту, при отсутствии траты энергии на движение амортизаторов.

Пружинные, пружинно-эластомерные, воздушные вилки отлично смягчают съезды с бордюра, но хуже убирают удары при наезде на мелкие камни.

Пружинно-маслянные и воздушно-маслянные поглощают даже мелки толчки от наездов на трещины в асфальте.

Воздушные и воздушно-маслянные имеют широкую настройку для велосипедистов, имеющих отличный от обычных 70-100 кг вес. Для регулировки жесткости таких вилок нужно иметь насос высокого давления, и потребуется брать его в дальнюю поездку.

По особенностям конструкции вилки горного велосипеда различаются на:

• однокоронные (обычные);
• двухкоронные;
• перевернутого типа;
• одноногие.

Однокоронные используются на многих велосипедах, предназначенных для велотуризма, покатушек по грязи (дёрт), марафонов по пересеченной местности (трейл), гонок на выносливость (эндуро).

Двухкоронные нужны для скоростных спусков вне подготовленных трас (фрирайд), спусков с гор (даунхилл).

Перевернутого типа амортизаторы применяются для прыжков с высоты (хардкорный фрирайд).

Одноногие вилки удерживают ось только с одной стороны консольным закреплением, поэтому для ремонта пробитой камеры не понадобится снимать переднее колесо.

Одноногая веловилка

[править] Регулировки вилок

Стоимость вилки определяется не только качеством ее работы, использованными материалами и весом, но и количеством ее регулировок (и, соответственно, сложностью конструкции). Если простому покатушечнику или туристу, строго говоря, достаточно одной-двух регулировок, то для гонщика чем больше степеней свободы в настройке вилки под конкретную трассу, тем лучше. Еще лучше — если регулировку вилки можно производить прямо на ходу, не снимая рук с руля. Для этого служит специальная манетка, которых может быть до 2 штук на вилку (например, изменение хода и активация платформы).

Регулировки пружины:

• Предварительная нагрузка (preload) — регулировка предсжатия пружины под вес райдера либо механической регулировкой, либо при помощи накачивания воздуха в маленькую воздушную камеру над пружиной;
• Позитивная воздушная камера (positive air) — воздушная камера, выполняющая роль основной несущей пружины. Изменением давления воздуха в этой камере регулируется предсжатие системы, подгоняя силу подвески под вес райдера;
• Негативная воздушная камера (negative air) — повышает чувствительность вилки в начале хода за счет негативного (обратного) действия на разжатую вилку. Иначе говоря, давление в этой камере поджимает давление в позитивной камере. Результат — высокая чувствительность вилки.
• Регулировка хода* (travel adjustment) — возможность быстро изменить ход вилки без изменения характеристик демпфирования и амортизации.
• Объем рабочей камеры (volume adjustment) — регулировка степени прогрессивности сжатия.

Регулировки демпфера сжатия:

• Блокировка* (lockout) — гидравлическая система, обеспечивающая полную блокировку действия вилки. Применяется при езде в гору только по гладкой поверхности для реализации 100 % силы ног на разгон. ;
• Пробиваемая блокировка* — гидравлическая система, позволяющая заблокированной вилке разблокироваться при сильных ударах (с целью предотвращения повреждения вилки).
• Регулируемая платформа* — гидравлическая регулируемая система, действие которой похоже на пробиваемую блокировку, только порог пробоя можно задать отдельной регулировкой (floodgate) в широких пределах. Позволяет вилке срабатывать только на крупных неровностях, но при этом не качаться на подъемах.
• Компрессия (compression)* — гидравлическая регулируемая система демпфирования при сжатии вилки (обычно регулируется от 0 до очень сильного сопротивления). Позволяет демпферу снизить скорость сжатия вилки. Низкоскоростная компрессия (low speed compression) — гидравлическая регулируемая система демпфирования, создающая небольшое сопротивление при медленном сжатии вилки на низких скоростях, однако при резком сжатии вилки, на высоких скоростях, отключается. Уменьшает раскачивание вилки при активном педалировании и «клевки» велосипеда при торможении.
• Компрессия в конце хода (bottom out) — антипробойная гидравлическая система (актуальна для пружинных вилок), начинающая свою работу, когда вилка уже сжалась ~ на 80 % своего хода и продолжает сжиматься. Антипробойная система призвана предотвратить удар металлических частей вилки друг об друга, когда вилка сработала на весь свой ход.

Регулировки демпфера отбоя:

Скорость отбоя (rebound) — гидравлическая регулируемая система, работающая при отбое, когда вилка разжимается.

Варианты регулировки:

• Внешняя регулировка — у дропаута (наиболее часто встречается) или на короне;
• Внутренняя регулировка — требуется неполная разборка вилки.

ETA (extension travel adjustment) — аналог блокировки вилки от Marzocchi. После включения системы вилку нужно сжать, после чего её работа полностью блокируется на ходе ~60 % от общего хода.

Передняя подвеска мотоцикла

Передняя подвеска. Век рычажных передних вилок, в которых использовались рессоры и фрикционы, был очень коротким. Их быстро сменили телескопические вилки. Они непрерывно модернизировались, улучшались, изменялись и царствовали безраздельно на протяжении полувека. Чем же так привлекателен «телескоп»?

Во-первых, легкостью рулевого управления – ведь вся вилка крепится в рулевой колонке на шариковых подшипниках, имеющих очень малое трение.

Во-вторых, тем, что руль при такой конструкции непосредственно воздействует на управляемое колесо, что позволяет очень точно управлять мотоциклом.

В-третьих, поскольку в телескопической вилке над объемом масла находится еще и объем воздуха, вилка приобретает до некоторой степени прогрессивные, то есть нелинейные характеристики – при том, что длинные цилиндрические пружины имеют характеристики линейные.

В-четвертых, «телескопы» достаточно просты в изготовлении, технологически отработаны. Они доведены до такой степени совершенства, что просто так, без боя, свои позиции не сдадут.

Однако лучшее – враг хорошего.

По мере развития самих мотоциклов стали проявляться недостатки телескопических вилок.

Самый неприятный из них – эффект клевка – был наиболее очевиден. При разгоне и торможении происходит так называемое динамическое перераспределение нагрузки, в результате которого в первом случае пружины вилки мотоцикла полностью «распускаются», то есть распрямляются на всю длину, во втором же – сжимаются. Передняя часть мотоцикла при этом совершает сильное клевковое движение. С этим недостатком пытались бороться многие фирмы, изобретая всевозможные антиклевковые системы. Но, до конца изжить «клевок» никто так и не смог.
