Pемонт ЦПГ четырёхтактного двигателя японского мотоцикла

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Просмотренные товары

• Кто мы
• Вакансии
• Контактные данные

• Оплата
• Доставка
• Гарантия низкой цены
• Наличие и цены
• Кредит
• Рассрочка
• Возврат и обмен
• Акции и скидки
• Комиссия
• Обратная связь

• Выезд мастера
• Тюнинг
• Сборка мототехники
• Ремонт квадроциклов
• Ремонт мотоциклов
• Ремонт скутеров
• Техническое обслуживание
• Мото шиномонтаж
• Мотоэвакуатор
• Хранение

Условия предоставления бесплатной доставки

Товары из категорий:

Мототехника Гусеницы Бугели Вынос радиатора Двери Задний кенгурин Защита днища Защита крыльев Ковши Комплект уменьшения свеса Крыши UTV Ограждение багажника Отвалы для снега Передний кенгурин Подножки Прицепы для ATV Сани и аксессуары Покрышки -> ATV, UTV Покрышки -> Дорожные, спортивные Покрышки -> Кросс Покрышки -> Скутеры, мопеды Покрышки -> Эндуро Оригинальные запчасти на японские и европейские марки (по согласованию) Комиссионные и подержанные товары (по согласованию)

Срок доставки.

— Если товар есть в наличии, доставка заказа происходит, в течение 1-2 рабочих дней с момента подтверждения заказа и получения оплаты. Гарантированный срок доставки составляет 5 рабочих дней с момента подтверждения заказа и получения оплаты. — Если одного или нескольких товаров в заказе нет в наличии, наш менеджер свяжется с Вами и сообщит срок исполнения заказа. — Доставка заказов осуществляется по дням:

Понедельник с 11.00 до 19.00 Вторник с 11.00 до 19.00 Среда с 11.00 до 19.00 Четверг с 11.00 до 19.00 Пятница с 11.00 до 19.00

Иные день и время доставки обсуждаются в индивидуальном порядке.

Доставка транспортной компанией

1. ТК ЖелДорЭкспедиция https://www.jde.ru/ 2. ТК Деловые Линии https://www.dellin.ru/ 3. ТК СДЭК https://www.edostavka.ru/ 4. ТК КИТ https://tk-kit.ru/ 5. ТК Энергия https://nrg-tk.ru/

Доставка по умолчанию осуществляется до терминала ТК в Вашем городе. Адрес и режим работы терминала ТК в Вашем городе Вы можете узнать, перейдя на сайт транспортной компании.

Получить заказ может человек, на чьё имя был оформлен заказ, при предъявлении паспорта гражданина РФ.

Для выбора города доставки, начните вводить в поле «Населенный пункт» его название, и далее, выберите нужный вариант из предложенного списка

Если в Вашем городе отсутствует филиал ТК, Вы не сможете его выбрать. В этом случае, воспользуйтесь способом доставки Почтой.

Расчёт стоимости доставки является примерным, точная стоимость формируется при отправке заказа.

Оплата стоимости доставки происходит при получении заказа.

Срок доставки.

Контрольный срок доставки заказа Вы можете рассчитать самостоятельно, воспользовавшись калькулятором на сайте нужной вам ТК., или обратитесь к нашим менеджерам. При при этом стоит учитывать:

— Указанный срок доставки является примерным.

— Если товар есть в наличии, отправка заказа происходит, в течение 1-2 рабочих дней с момента подтверждения заказа и получения оплаты. Гарантированный срок отправки составляет 5 рабочих дней с момента подтверждения заказа и оплаты заказа.

Смазочные материалы для силовой установки скутеров

Двигатели скутеров, первоначально имевшие лишь двухтактное исполнение, в современных машинах имеют инвариантные принципы работы. Мобильный городской транспорт все чаще оснащается четырехтактными моторами, особенно это касается техники, произведенной в Китае.

Замкнутая система смазки трущихся элементов четырехтактного двигателя предполагает использование смазочных материалов, физико-технические свойства которых обеспечивают продолжительный срок эксплуатации без потери своих основных свойств. В скутерах с двухтактными моторами хороший эксплуатационный результат напротив дают масла, способные сгорать в камере сгорания ДВС без образования избыточных количеств сажевых компонентов. Сгорание масла, помимо прочего, не должно сопровождаться обильным выделением дыма.

Смазка четырехтактных моторов

Первая и особо важная оговорка, которая касается смазки для четырехтактных двигателей, может прозвучать банально: моторное масло для скутера следует использовать то, которое рекомендовано производителем двигателя. В этой прописной истине существует один немаловажный нюанс: весьма распространенные машины китайского производства комплектуются двигателями, производители которых находятся далеко за пределами Поднебесной.

Встречаются моторы, снятые с производства в Японии или США лет 10–15 назад, силовые установки корейского изготовления и прочие. Отыскать в постоянно обновляемом номенклатурном ряду смазочных материалов экзотику десятилетней давности представляется затруднительным. Естественным образом возникает вопрос – какое масло заливать в скутер, двигателю которого рекомендована смазка, которой уже нет.

Исходить в таких случаях следует из простого практического правила. Масло должно обеспечивать создание надежной разделительной пленки в условиях, которые сопровождают эксплуатацию силовой установки. К условиям относятся:

Эксплуатируются скутеры преимущественно в теплое время года. Соответственно вязкость, которую должен иметь заливаемый смазочный материал, должна обеспечивать сохранение свойств исключительно при положительной либо слабо отрицательной температуре наружного воздуха. По классификации SAE к таким классам относятся масла класса 5W30, 10W40 и 10W50. Именно такие смазки рекомендуют использовать в четырехтактных скутерных моторах основные производители и поднаторевшие пользователи.

Смазка двухтактных ДВС

Двухтактные силовые установки скутеров могут смазываться двумя способами. Один из способов – традиционная для большинства такого типа моторов смазка прелиминарно растворенным в бензине маслом.

Современные двигатели оснащаются раздельным впрыском масла и топлива в пространство за карбюратором. Второй метод гораздо более рационален. Помимо снижения расхода смазочного материала, двигатель работает в более благоприятных условиях по сгоранию топливной смеси. На холостых оборотах пропорция смеси масла с топливом может достигать значений 1:200.

При любых условиях, для смазки полостей и трущихся поверхностей двухтактного ДВС применять следует масло, маркированное индексом 2Т. Раздельная подача масла и топлива требует мгновенного и качественного смешения компонентов. Целесообразно в этом случае использовать смазочные материалы, имеющие маркировку «self mix», которая означает самостоятельное и быстрое смешивание его смешивание с бензиново-воздушной смесью.

По классификации API смазку следует подбирать классов ТА либо ТВ – они предназначены именно для использования в двухтактных моторах скутеров, мопедов и садовой техники. Выделение дыма классифицируется японским стандартом JASO, который подразумевает деление на классы от FA до FD. Самый бездымный из них представлен классом FD.

Конструкционные материалы деталей ЦПГ

Сегодня цилиндры и поршни двигателя чаще всего производят из алюминия или стали с различными присадками. Иногда для внешней части блока цилиндров используют алюминий, имеющий небольшой вес, а для гильзы, контактирующей с движущимся поршнем, – более прочную сталь.

В отличие от чугуна, который применялся ранее для изготовления деталей ЦПГ, внедрение алюминия – намного более легкого, но износостойкого материала – стало толчком к появлению мощных и высокооборотистых двигателей.

Поршневые кольца, наиболее подверженные износу и деформациям, производят из специального высокопрочного чугуна с легирующими добавками (молибденом, хромом, вольфрамом, никелем).

Значительные механические и тепловые циклические нагрузки отрицательно сказываются на работоспособности элементов цилиндро-поршневой группы. В то же время от их состояния напрямую зависит стабильная компрессия двигателя, обеспечивающая его уверенный холодный и горячий запуск, мощность, экологичность и другие эксплуатационные показатели.

Именно поэтому для изготовления поршней и других деталей ЦПГ применяются материалы, обладающие высокой механической прочностью, хорошей теплопроводностью, незначительным коэффициентом линейного расширения, отличными антифрикционными и антикоррозионными свойствами.

В целях снижения потерь на трение производители поршней покрывают их боковую поверхность специальными антифрикционными составами на основе твердых смазочных частиц: графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается, поршни снова испытывают высокие нагрузки, под влиянием которых изнашиваются и выходят из строя.

Состав на основе сразу двух твердых смазок – высокоочищенного дисульфида молибдена и поляризованного графита – применяется для первоначальной обработки юбок поршней или восстановления старого заводского покрытия.

MODENGY Для деталей ДВС имеет практичную аэрозольную упаковку с оптимально настроенными параметрами распыления, поэтому наносится на юбки поршней легко, быстро и равномерно.

На поверхности покрытие создает долговечную сухую защитную пленку, которая снижает износ деталей и препятствует появлению задиров.

MODENGY Для деталей ДВС полимеризуется при комнатной температуре, не требуя дополнительного оборудования.

Для подготовки поверхностей перед нанесением покрытия их необходимо обработать Специальным очистителем-активатором MODENGY. Только в таком случае производитель гарантирует прочное сцепление состава с основой и долгий срок службы готового покрытия. Оба средства входят в Набор для нанесения антифрикционного покрытия на детали ДВС.

Подготовка к процедуре

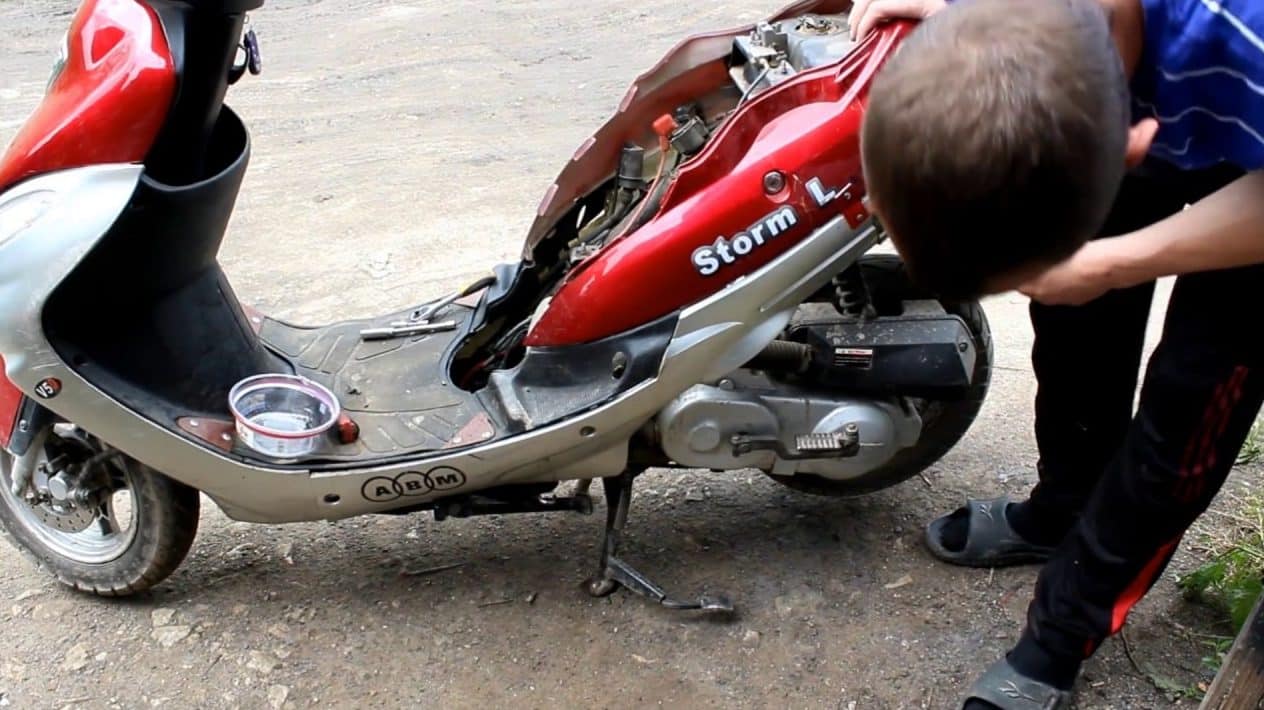

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

• температура воздуха должна составлять 18-25 градусов;
• слабый или отсутствие ветра;
• наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
• открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Двигатели 157QMJ

Помимо весьма популярной модели — двигателей 139QMB — корпорация «Хонлинг» занимается производством и других версий силовых агрегатов, одна из которых — 157QMJ. Её устанавливают на дорогостоящие модели скутеров известных брендов. По своим техническим параметрам и показателям функциональности и надёжности данная версия является полным аналогом 139QMB. Кроме того, конструкционные особенности модели сильно напоминают другие японские двигатели массового производства.

Преимуществом 157QMJ является повышенный эксплуатационный ресурс — порядка 25 тысяч километров. Двигатель может похвастаться мощной динамикой и высокой максимальной скоростью. Впрочем, есть у него и свой минус — слишком высокая цена в сравнении с предыдущими версиями моторов.

Алгоритм замены

Автомасла бывают на минеральной, синтетической и полусинтетической основе.

Экономить на смазке не стоит. Уровень жидкости должен всегда соответствовать отметке рабочего уровня, который устанавливает завод-изготовитель. Если не доливать и не менять смазку, то поршневая группа быстро приходит в негодность или просто заклинивает. Это грозит дорогостоящим ремонтом. Замена смазки производится после прохождения 2-3 тысяч километров пути.

Для замены смазки вам понадобится:

1. Накидной или торцевой ключ (17 или 19).
2. Воронка для заливки.
3. Ветошь.
4. Растворитель или немного бензина.
5. Емкость для отработки.

Алгоритм замены:

1. Прогрейте двигатель, проехав пару километров.
2. Очистите от грязи и отложений заливное и сливное отверстия.
3. Открутите щуп и освободите заливное отверстие.
4. Постепенно открутите сливное отверстие.
5. Слейте жидкость в емкость, промойте гайку и фильтр. Можно немного наклонить скутер для полного опустошения картера.
6. Закрутите гайку с фильтром после полного опустошения картера.
7. Залейте новое масло через воронку до рабочего уровня (контроль по щупу).

Воздушный фильтр

Полностью убирать фильтрующий элемент или заменять его на фильтр нулевого сопротивления не рекомендуется — это может привести к загрязнению карбюратора. Специалисты обычно рекомендуют убирать заглушку, которая устанавливается на входе в воздушный фильтр.

Во многих отзывах, которые затрагивали сборку двигателя 139QMB после тюнинга, говорится об установке воздушного фильтра нулевого сопротивления. Несмотря на то что данное решение одно из самых популярных, оно не всегда является целесообразным и оправданным.

Причина кроется в том, что установка такого фильтра приводит к быстрому загрязнению карбюратора. Основная причина использования фильтра нулевого сопротивления — необходимость в более богатой топливной смеси после монтажа увеличенного поршня. Однако избежать этого можно установкой нового распредвала и заменой жиклёров в карбюраторе.

Отдельно стоит отметить, что стандартный карбюратор, оснащённый диффузором на 16 мм, устанавливается вместе с поршневой системой 62–72сс, в то время как поршневая 82сс оснащается карбюратором с диффузором 18 мм.

Для замены желательно приобретать набор жиклёров, поскольку для регулировки карбюратора может понадобиться несколько разных вариантов.

Как проверить компрессию в двигателе скутера

Если у двигателя вашего аппарата понизилась мощность, при этом он плохо заводится и неустойчиво работает с правильно отрегулированным карбюратором, значит пришло время обратить внимание на компрессию в цилиндре скутера. Компрессия – это существующее давление в полости цилиндра в самом конце такта сжатия смеси

Измерение компрессии производится в атмосферах, барах, паскалях, и еще в кгс/см². Если двигатель скутера, мотоцикла исправлен то его нормальная компрессия будет в пределах 9-11 атмосфер. Получается, что чем выше компрессия, тем будет лучше работать двигатель, ведь назад в картер проникает меньше газов. Естественно большее количество газов значительно улучшают работу и обеспечивают нормальный КПД двигателя

Компрессия – это существующее давление в полости цилиндра в самом конце такта сжатия смеси. Измерение компрессии производится в атмосферах, барах, паскалях, и еще в кгс/см². Если двигатель скутера, мотоцикла исправлен то его нормальная компрессия будет в пределах 9-11 атмосфер. Получается, что чем выше компрессия, тем будет лучше работать двигатель, ведь назад в картер проникает меньше газов. Естественно большее количество газов значительно улучшают работу и обеспечивают нормальный КПД двигателя.

Зачем и как проверить компрессию в двигателе скутера?

Проверка компрессии – это один из методов оценить состояние цилиндро-поршневой группы не разбирая двигатель. Если компрессия пониженная, то это указывает о том, что кольца износились и подлежат замене. Что касается четырехтактных двигателей, то есть вероятность негерметичной посадки клапанов в седлах.

Чтобы правильно измерить компрессию в цилиндре вам будет необходим прибор, который называется компрессометр. Попросту говоря, он работает как всем известный манометр, только с обратным клапаном. Его можно приобрести в любом мотомагазине. Выбор компрессометров на самом деле достаточно велик, но каждый вправе выбрать тот, который подходит ему по карману.

Компрессометр на ваш выбор

Существуют компрессометры с гибким шлангом, которые очень удобно вкручивать, если рама байка размещена низко над цилиндром и мешает производить замеры, однако они стоят значительно дороже. А в самых недорогих, в комплекте идет прижимная насадка, которая тоже порой очень помогает.

Выкручиваем свечу зажигания, если кому-то интересно как это сделать, то об этом можно прочитать в другой статье. Предварительно прогрейте мотор, так как компрессия в мотоцикле, скутере производится на горячем двигателе, в тот момент, когда тепловые зазоры колец способны принять рабочее состояние.

На место выкрученной свечи производим установку компрессометра. Если у вас прижимной компрессор, его нужно держать рукой. Когда компрессометр установлен в рабочее положение, нужно дернуть несколько раз ножкой кик-стартера мотоцикла, скутера. Делаем необходимые измерения. Компрессометр начинает показывать давление в цилиндре когда смесь сжимается. Смотрим на показания компрессии.

Как понять цифры компрессии?

Можно отталкиваться от того, что нормальным давлением является показатель свыше 8 атмосфер. В тот случаи, если ваш цилиндр способен выдавать компрессию менее 6 атмосфер, то его нужно ремонтировать, как минимум — следует произвести замену изношенных колец.

Еще показатель низкой компрессии может свидетельствовать об изношенных прокладках цилиндра, а так же о неравномерной или не достаточной затяжке болтовых соединений в местах крепления головки цилиндра. Если смесь подтравливается, то это видно на цилиндре, она проявляет себя масляными пятнами.

x7.by

Первый этап в замене колец

Чтоб поменять данные детали, придется разобрать движок. Этот шаг считается предварительным.

• Во-1-х, нужно стопроцентно слить старенькое масло, потому что после установки новых частей будет нужно залить и новейшую смазочную жидкость.
• Во-2-х, нужно провести ослабление приемной трубы глушителя.
• После чего снимается крышка клапанного механизма, а мотор выставляется по имеющимся меткам.
• Дальше демонтируется звезда распредвала, а если работа идет с переднеприводным ВАЗом, то необходимо снять болт крепления шкива ременной передачи. После чего снимается конкретно и сам ремень ГРМ совместно со шкивом.
• В классике нужно ослабить натяжитель, после этого снимаются и цепь, и звезда, которые установлены на распредвале.
• Последующий шаг. это демонтаж рокера с пружинами, при всем этом укладывают все детали в правильном порядке, чтоб позже без заморочек возвратить на свои места.
• Необходимо отсоединить коллектор, после этого снимается головка блока.
• Дальше следует демонтаж как поддона, так и маслонасоса.
• Снимаются крышки шатунов, после этого сами шатуны проталкиваются ввысь, чтоб появилась возможность снять их вкупе с поршнем.

READ Как Разобрать Катушку Триммера Champion

Настройка на средних и больших оборотах

Винт качества подготавливает пропорцию смеси на холостом ходу. Сбои в работе на высоких режимах устраняются другими способами.

После открытия дроссельной заслонки, в работу вступает топливный жиклер. Его задача заключается в подаче бензина в диффузор во время набора скорости скутером.

Неправильно подобранный жиклер ведет к отклонениям в составе топливной смеси. Во время набора мощности скутер может «душится», вплоть до полной остановки двигателя.

Правильный алгоритм настройки карбюратора при больших оборотах:

• очистка внутренних каналов от мусора;
• проверка уровня топлива в поплавковой камере;
• настройка хода запорного клапана (иглы);
• проверка соответствия номинала жиклера.

Признаком правильной работы 2т и 4т двигателя является резкое увеличение оборотов при открытии газа. Любые отклонения от стабильности разгона двигателя говорят о нарушении настроек.

Признаки отклонения приготовления смеси

Важным показателем качества горения топлива в цилиндрах является цвет свечи. Опытному механику достаточно взглянуть на ее состояние, чтобы понять какие настройки необходимо провести.

Различают два характерных цвета:

1. Белая (сивая) свеча – бедная смесь, мопед перегревается и не выдает оптимальной мощности.
2. Черная с нагаром – избыток горючего, его чрезмерный расход.

Поведение скутера с неправильной смесью топлива специфичное:

• ненормальная реакция на ручку газа;
• хлопки в глушителе;
• задымленность выхлопных газов;
• заметное снижение мощностных характеристик;
• внезапная остановка двигателя.

Нормальная свеча мопеда имеет коричневатый цвет. На ней не должно быть нагара, ее электроды чистые, без следов оплавления.

Разборка двигателя 157qmj 150 кубов

Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.

Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.

Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.

Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!

Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).

Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.

Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.

Откручиваем два болта и снимаем натяжитель.

Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта

Осторожно удаляем ГБЦ

Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.

Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.

Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.

Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.
