Обслуживание системы впрыска топлива мотоциклов

Особенности устройства инжекторного двигателя

Для того чтобы грамотно эксплуатировать автомобиль, у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.

Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.

Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, датчики.

С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.

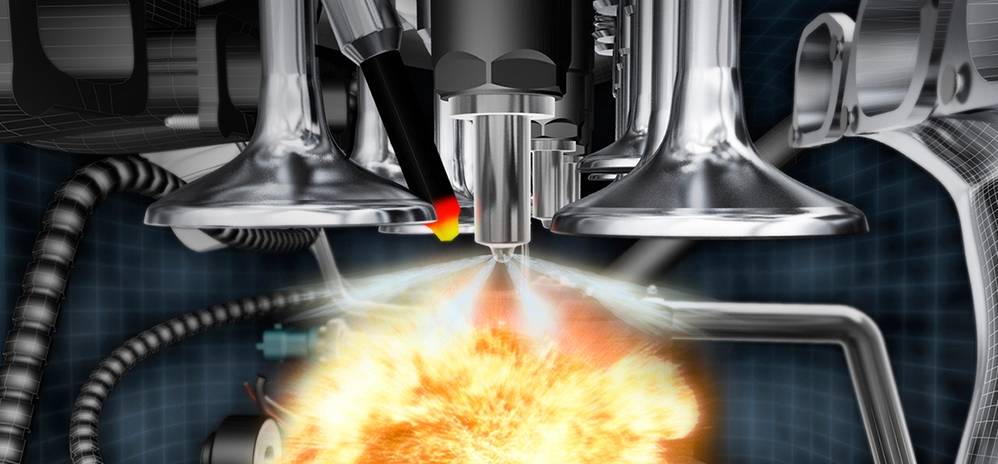

Принципиальной особенностью двигателя является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.

Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.

Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов

Техническое обслуживание тормозной системы мотоцикла

Теперь давайте перейдем к тормозной системе мототехники. В большинстве мотоциклов тормозная система по-своему устройство очень похожа на автомобильную. Только все намного проще и легче обслуживать. Во-первых, обслуживать тормозную систему мотобайка можно в одиночку, когда для той же прокачки тормозной системы автомобиля может понадобится помощник. Особенно если в систему попал воздух.

Единственное отличие тормозной системы мотоцикла от автомобиля, в том, что передние и задние тормоза полностью независимы друг от друга. Это означает что как правило в мототехнике, два главных тормозных цилиндров.

То есть по сути у мотоциклов две разные тормозные системы. Одним тормозом мы управляем с помощью ручки на руле. Другим с помощью ножной педали.

Каждый мотоциклист должен время от времени проверять тормозные колодки байка, чтобы вовремя заметить их износ. Как только вы увидели, что тормозные колодки байка износились то установите новые.

Помните, что тормозные колодки мотоцикла намного тоньше автомобильных. Поэтому при проверке толщины колодок в байке не забудьте, что тонкие колодки не означают что они должны быть заменены. Будьте внимательны.

К сожалению, во многих байках визуально не получится проверить уровень тормозной жидкости. Поэтому время от времени вам понадобится откручивать защитную крышку бачка тормозной жидкости для того чтобы контролировать уровень жидкости. Особенно если речь идет о байках, которые оснащены металлическим резервуаром тормозной жидкости. Да, некоторые мотоциклы оснащаются пластиковой емкостью тормозной жидкости. Но как правило бачок не прозрачный и вам будет не легко определить уровень жидкости в нем.

Поэтому естественно, чтобы точно знать пришла ли пора менять или доливать тормозную жидкость в мотоцикл, вам нужно открутить крышку.

Будьте осторожны при откручивании, чтобы в тормозную систему не попала грязь.

Обратите внимание что перед осмотром уровня жидкости тормозной системы вы также должны выровнять байк по центру установив его на подножку. Также не забудьте периодически менять тормозную жидкость в байке

Рекомендуется менять ее каждые 10,000-12,000 км или 1 раз в год

Также не забудьте периодически менять тормозную жидкость в байке. Рекомендуется менять ее каждые 10,000-12,000 км или 1 раз в год.

После замены тормозной жидкости также предстоит прокачать всю тормозную систему, чтобы стравить из нее воздух. Но в отличие от автомобиля сделать вы это сможете без посторонней помощи.

Кроме того, помните, что мотоциклы не имеют усилителя тормозной системы. Поэтому вы легко можете почувствовать, когда уровень тормозной системы упадет ниже минимальных значений. В этом случае тормоза будут работать очень плохо.

Типы инжекторных систем одноточечный впрыск

В настоящее время активно используются все системы. Они классифицируются в зависимости от количества форсунок и места подачи горючего. Всего есть три системы впрыска:

  • одноточечный (моновпрыск);
  • многоточечный (распределительный);
  • непосредственный.

Для начала давайте рассмотрим системы одноточечного впрыска. Они были созданы сразу после карбюраторных и считались более совершенными, однако в настоящее время постепенно теряют свою популярность ввиду многих причин. Есть несколько неоспоримых преимуществ таких систем. Основные заключаются в существенной экономии топлива. Учитывая, что цены на топливо сегодня немаленькие, такой инжектор является актуальным. Интересно то, что эта система содержит несколько меньше электроники, поэтому является более надежной и стабильной. Когда информация с датчиков передается на контрольный элемент, параметры впрыска тут же меняются. Весьма интересным является то, что практически любой можно переделать под одноточечный впрыск без существенных конструкционных изменений. Основной недостаток таких систем заключается в низкой приемистости ДВС, а также оседании существенного количества топлива на стенках коллектора, хотя данная проблема была присуща и карбюраторным моделям.

Представление большего количества воздуха должно означать больше топлива, если двигатель должен работать плавно, не прерываясь при открытии дроссельной заслонки. С этой системой топливо под давлением и впрыскивается непосредственно в камеру сгорания, минуя впускной клапан, подобно дизельному двигателю, но с двумя свечами зажигания. Он используется в основном для двигателей с более высоким уровнем мощности.

Распределённый впрыск топливной смеси

В этой системе используются почти те же части, что описаны выше, с топливной системой с непрерывным потоком, с той лишь разницей, в которой вводится топливо. Как и в любой системе, на фото всегда есть две стороны. Это может означать, что один цилиндр может работать холодно, где другие работают, возможно, горячие.

Так как форсунка в данном случае всего одна, то располагается она на впускном коллекторе на месте карбюратора. Так как форсунка стояла в хорошем месте и постоянно находилась под потоком холодного воздуха, то ее надежность была на высшем уровне, да и конструкция была предельно простой. Промывка топливной системы с одноточечным впрыском не занимала много времени, так как достаточно было продуть лишь одну форсунку, но повышенные экологические требования привели к тому, что начали разрабатывать другие, более современные системы.

Возможный паровой замок в стальных топливных трубопроводах над двигателем, что затрудняет запуск горячего двигателя. Топливо должно быть более чистым, так как деталь похожа на тонкий часовой механизм. Необходимость в линиях возврата топлива к используемому резервуару или отдельному коллектору. Впрыск топлива системы немного дороже по сравнению с карбюраторными двигателями.
. В заключение: системы впрыска топлива могут быть дорогими первоначально, но они будут экономить топливо и продлевать срок службы двигателя, что позволяет сэкономить на расходах на техническое обслуживание и повысить надежность и безопасность двигателя для тех, кто участвует в полете.

Прогрев двигателя

В зависимости от конструктивных особенностей двигателя и системы выпуска отработавших газов режим прогрева может быть реализован разными способами. Решающими факторами для расчета параметров управления дви­гателем при прогреве является его готовность к началу движения, а также оп­тимизация состава отработавших газов и расхода топлива. Сочетание бедной рабочей смеси с более поздним зажиганием при прогреве двигателя повыша­ет температуру отработавших газов, что необходимо для приведения каталитического нейтрализатора в рабочее состояние. Другую возможность повышения тем­пературы отработавших газов предоставляет использование богатой смеси вместе с нагнетанием дополнительного воздуха, который подается в систему выпуска за выпускны­ми клапанами спустя короткое время с момента пуска двигателя. Для подачи воздуха, например, может использоваться специальный насос. Избыток воз­духа при достаточном разогреве системы выпуска приводит к окислению СН и СО и достижению желаемой высокой температуры отработавших газов.

Оба способа обеспечивают быстрое приведение каталитического нейтрализатора в рабочее состояние. Наряду с воздействием на угол опережения зажигания и параметры впрыска ускоренный разогрев нейтрализа­тора может быть реализован также и за счет повышения частоты вращения коленчатого вала на холостом ходу. При достижении необходимой темпе­ратуры каталитического нейтрализатора осуществляется регулирование впрыска, обеспечивающее коэффициент избытка воздуха, равный 1, и ус­танавливается соответствующий угол опережения зажигания.

Особенности и порядок ремонта бензиновой топливной системы

Большинство современных автомобилей до сих пор оборудуются бензиновыми моторами, которые имеют известные всем типы топливных систем. Если быть точнее, то агрегаты на бензине питаются либо при помощи карбюратора, либо более умного и используемого инжектора. По сравнению с дизельной топливной системой бензиновая имеет некоторые преимущества, однако и она не лишена типовых неисправностей. В сегодняшнем материале наш ресурс рассмотрит часто встречающиеся поломки, методы их диагностики и устранения в бензиновой системе питания двигателя. Интересно? Тогда обязательно опускайтесь ниже по странице.

Разница между системами питания

Итак, и карбюратор и инжектор выполняют одну и ту же функцию – генерируют топливно-воздушную смесь, которая потом подается в цилиндры двигателя. Но то, каким образом создается смесь в этих системах, принципиально отличается. Разница в том, что в классическом моторе в цилиндры подается уже готовая смесь, которая втягивается внутрь под действием разряжения. Когда воздух проходит сквозь карбюратор, то он смешивается с имеющимся внутри топливом. Единственный минус здесь в том, что все действия происходят полностью механическим путем.

Их здесь предостаточно:

  • Датчик массового расхода воздуха.
  • Температуры воздуха.
  • Положения распределительного и коленчатого валов.
  • Положения дроссельной заслонки и пр.

Ориентируясь на показания датчиков бортовой компьютер решает, когда лучше впрыснуть топливную смесь и какой у нее должен быть состав для оптимальной работы мотора. Именно в этом и есть различие между карбюраторной и инжекторной системами питания.

Основные датчики

  1. Датчик положения коленчатого вала (Датчик Холла). Дает блоку знать, расположение поршней в цилиндрах. Суть работы в том, что находящееся на валу мотора зубчатое колесо двигается около магнита. Его зубья искажают магнитное поле, создавая импульсы в катушке. ЭБУ считывает эти импульсы и определяет положение коленвала. Если этот датчик вышел из строя, то до СТО доехать на своей машине не получится.
  2. Датчик расхода воздуха (ДРВ). Существует два вида таких датчиков, один измеряет массу другой объем вбираемого воздуха. ДМРВ производит замер и посылает в ЭБУ. В потоке есть нагревательный элемент, температура которого автоматически держится на нужном показателе. Чем тяжелее воздух, тем больший ток должен проходить через него, для поддержания оптимальной температуры. Потому ЭБУ по силе тока определяет массу всасываемого воздуха. Что касается датчика объёма (ДОРВ), то он устроен так. В потоке, где проходит забор воздуха, установлена перегородка, открывающаяся под натиском воздуха. ЭБУ определяет положение заслонки при помощи потенциометра. Во время неполадки параметры датчика не учитываются, а расчет происходит по показателям аварийной таблицы.

    ЭБУ инжектора

  3. Датчик положения дроссельной заслонки. Контролирует положение дроссельной заслонки, из-за чего ЭБУ может правильно сокращать или увеличивать расход горючего.
  4. Датчики кислорода (лямбда-зонд). Вычисляет количество кислорода в выхлопных газах. На его показаниях ЭБУ выявляет бедную смесь и вносит поправки.
  5. Датчик температуры охлаждающей жидкости. Дает понять компьютеру, когда мотор достиг нужной рабочей температуры. В момент аварии, параметры датчика игнорируеются, температура, берется из таблицы опираясь на время работы двигателя.
  6. Коллекторный датчик абсолютного давления (ДАД) Анализирует воздух и его количество во впускном коллекторе, этот показатель нужен для устанавливания количества проводимой энергии.
  7. Датчик напряжения. Смотрит за напряжением бортовой сети машины. По его показаниям контроллер может набавлять или, наоборот, уменьшать холостые обороты мотора.
  8. Датчик детонации. Представляет собой высокочастотный микрофон, улавливающий недопустимые звуковые вибрации в моторе. Получая аномальные звуки, контроллер производит автоматическое корректирование угла опережения.

Устранение неисправностей топливной системы. Советы экспертов

Диагностический подход для решения проблемы при отсутствии запуска:

  • Проверьте искру, чтобы исключить проблемы с зажиганием;
  • Проверьте наличие топлива, чтобы исключить пустой бак, или поломку топливного насоса или проблемы с топливопроводом;
  • Проверьте сжатие, чтобы исключить поломку кулачка, цепи ГРМ или ремня ГРМ.

Если все вышеперечисленное в порядке, удалите и проверьте свечу зажигания. Если изоляция мокрая, это скажет вам, что двигатель затоплен из-за слишком большого количества топлива. Основной причиной может быть неисправный датчик охлаждающей жидкости или пропускает инжектор (ы).

На многих автомобилях невозможен запуск двигателя при плохом реле давления масла. Реле давления масла подключено к цепи реле топливного насоса для отключения напряжения в случае потери давления масла. Это сделано для предотвращения разбрызгивания топлива из разорванного топливопровода в случае аварии.

У некоторых автомобилей также есть инерционный аварийный выключатель, спрятанный где-то в кузове (загляните в багажник, под заднее сиденье или в боковые панели заднего сиденья), чтобы отключить топливо в случае аварии. Переключатель можно сбросить, нажав кнопку сброса.

Большинство проблем здесь могут быть связано с электрическими неисправностями в реле управления или проводке.

Используйте контрольную лампу, чтобы проверить форсунку холодного запуска при запуске двигателя. Отсутствие напряжения означает, что реле (или его предохранитель) неисправно.

Изменение степени сжатия – как улучшить показатели?

В наше время инженеры нашли альтернативный способ повысить давление в камере сгорания – это установка турбо-нагнетателя. Установка данного устройства приводит к увеличению давления в камере внутреннего сгорания, при этом объемы самой камеры изменять не нужно. Появление подобных устройств привело к существенному увеличению мощности, вплоть до 50 % от изначальных цифр. Достоинством нагнетателей является возможность их установки своими руками, хотя лучше всего поручить эту задачу специалистам.

Принцип работы нагнетателей всех типов сводится к одному простому действию, которое понятно даже детям. Мы знаем, что мотор автомобиля работает благодаря постоянному сгоранию топливно-воздушной смеси, поступающей в цилиндры двигателя. Производители устанавливают оптимальное соотношение поступающих в цилиндры топлива и воздуха – последний попадает в камеру сгорания благодаря созданию разреженной атмосферы на такте впуска. Нагнетатели же позволяют в тот же объем камеры сгорания подать на впуске больше горючего и воздуха. Соответственно, увеличивается количество энергии при сгорании, растет мощность агрегата.

Быстрее прогорают поршни, изнашиваются клапаны, выходит из строя система охлаждения. Причем если турбонаддув можно установить своими руками, то ликвидировать последствия этого эксперимента далеко не всегда возможно даже в хорошей автомастерской. В особо неудачных случаях модернизации авто его «сердце» может попросту взорваться. Вряд ли нужно объяснять, что страховая компания откажется выплачивать вам какие-либо компенсации по этому прецеденту, возложив всю ответственность исключительно на вас.

В дизельных двигателях отсутствует дроссельная заслонка, в результате этого появилась возможность лучше и эффективней наполнять цилиндры независимо от оборотов. На очень многих современных автомобилях устанавливают такое устройство, как интеркулер. Он позволяет увеличить массу наполнения в цилиндрах на 20 %, что и поднимает мощность двигателя.

Увеличенное давление степени сжатия дизельного двигателя не всегда носит положительный характер и не всегда поднимает его мощность. Рабочая степень сжатия может находиться уже возле своего предела детонации для данного типа топлива, и дальнейшие её увеличение способно снизить мощность и время работы двигателя. В современных автомобилях давление в камере сгорания постоянно находится под управлением и контролем электроники, которая быстро реагирует на изменения работы в двигателе. Прежде, чем выполнить какие-либо операции по увеличению параметров современного «железного коня», обязательно проконсультируйтесь со специалистами.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Для большинства дизельных двигателей степень сжатия находится в пределе от 18/22 к 1. Подобные характеристики обеспечивают максимальный КПД силовой установки, а если степень сжатия будет увеличена хотя бы на один процент, мощность поднимается минимум на 2%. Кроме использования турбонаддува повысить эти показатели можно и другими способами.• Система Common Rail.Современная система, которая используется на большинстве современных автомобилей с дизельной силовой установкой. Принцип заключается в том, что топливная смесь подаётся в камеры сгорания всегда с одинаковым давлением независимо от количества оборотов двигателя и мощности. Если в обычной системе сжатие происходит во впускном коллекторе, то в common rail в момент впрыска топлива в камеру. Благодаря этой системе производительность возрастает на 30%, однако эта цифра может отличаться в зависимости от давления впрыска топлива.• Чип-тюнинг.Не менее востребованный способ повышения мощности это чип тюнинг. Принцип доработки заключается в изменении характеристик давления в топливной системе за счёт изменения параметров электронного блока управления двигателем. Чип повышает производительность и КПД мотора, а также отслеживает время подачи топлива в цилиндры. К тому же чип тюнинг позволяет снизить расход топлива и сделать эксплуатацию более экономичной.Чтобы выполнить чип тюнинг самостоятельно, потребуется специальное оборудование, знания и опыт. Установка доработанного контроллера обязательно подразумевает тонкую настройку под конкретный двигатель, также предварительно необходимо провести диагностику. Поэтому для получения гарантированного результата лучше обратиться к профессионалам.
