Наглядный пример работы лепесткового клапана на скутере

Регулировка уровня топлива

Завершающим этапом настройки является проверка уровня бензина в камере. Процедура несложная, но от ее правильности зависит последующая работа двигателя.

Топливо собирается в поплавковой камере. Его объем проверяется по прозрачной трубке. Нужный параметр можно узнать в документации к скутеру.

Снимается верхняя часть карбюратора. Уровень бензина должен быть чуть ниже отлива крышки. Если показания отличаются, необходимо отрегулировать ход запорной иглы путем подгибания усиков. Выставив нужный диапазон, узел собирают, скутер заводят и дают поработать несколько минут. После этого заново проверяют уровень.

Регулировка карбюратора скутера 4т

Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты. Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.

Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.

После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 157 qmj

Процесс регулировки клапанов на этом байке начинается с обеспечения доступа к головке цилиндра. Первым шагом станет извлечение емкости под седлом байка, которая зафиксирована несколькими винтами. Разобравшись с получением доступа к головке цилиндра, скручиваем четыре болта и вынимаем ГБЦ из двигателя. Далее, получаем доступ к корпусу кулера. С одной стороны, если нет времени или обстоятельства мешают, можно не производить полный демонтаж вентилятора, ограничившись только снятием крышки. Однако, лучше полностью демонтировать ее, поскольку таким образом откроется полный и свободный доступ к необходимым в дальнейшем узлам и меткам. Если остановились на варианте частичного демонтажа, то для снятия заглушки, на которую показывает стрелка, хватит обычной отвертки. Снятая заглушка даст минимальный обзор, позволяющий рассмотреть все необходимые метки ротора.

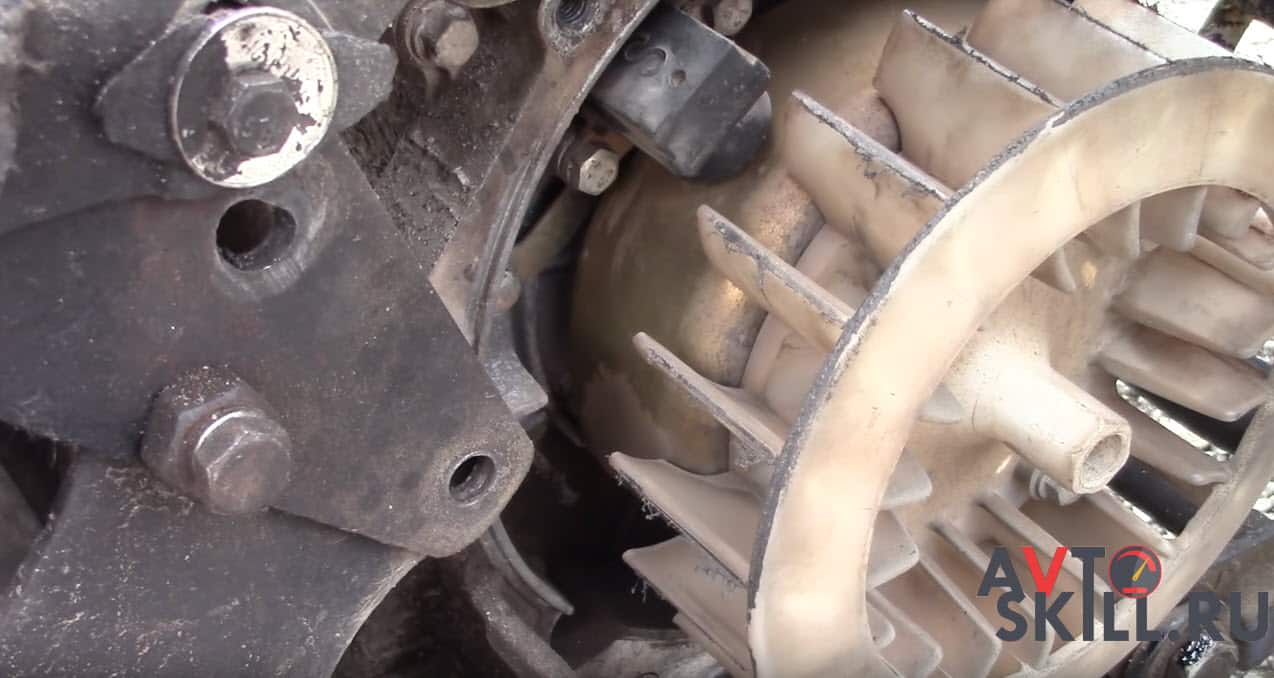

После получения доступа к ротору, берется торцевой ключ на 14 (можно попробовать сделать это и руками, если получится), который вставляется в кожух генератора, и, с применением некоторых усилий, осуществляется вращение ротора по часовой стрелке, внимательно посматривая в этот момент в дырку на кожухе. Необходимо выставить ротор в такое положение, когда в отверстии будет отчетливо просматриваться метка «Т», говорящая о позиции поршня в точке ВМТ.

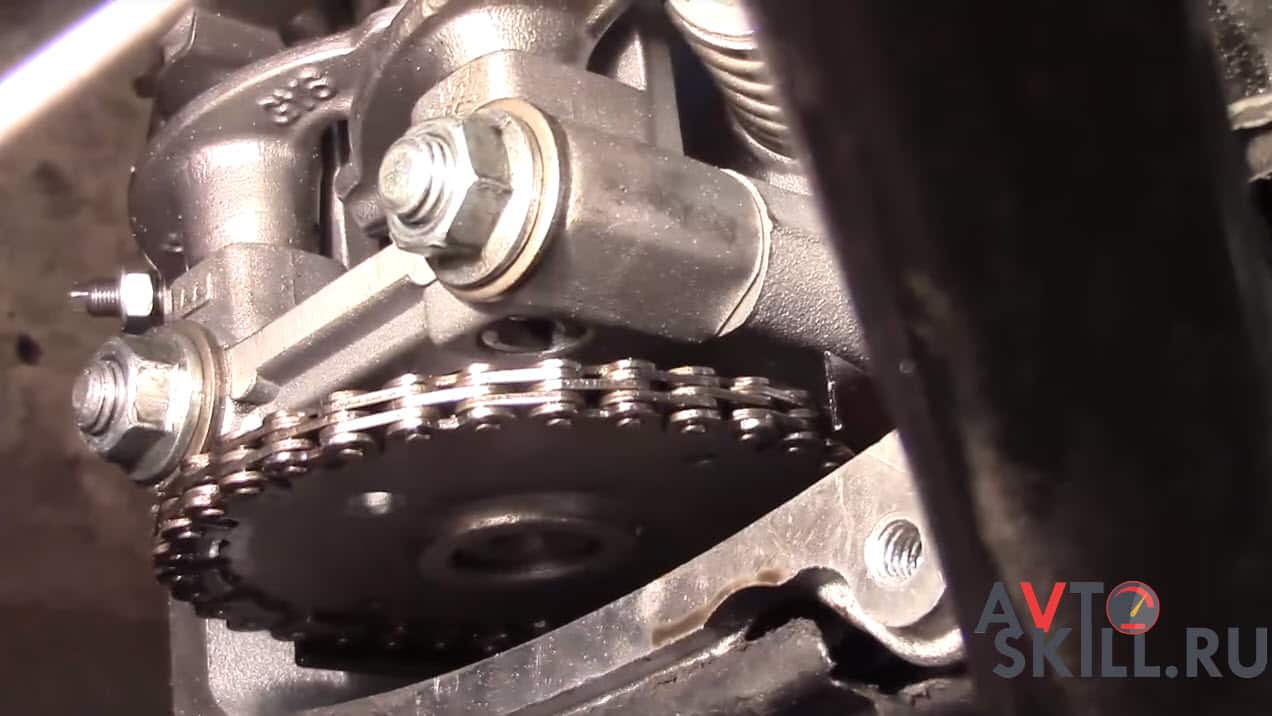

Теперь плавно переходим к газораспределительному узлу

Обратите внимание, что в этот момент все клапаны должны быть закрыты, а дырки на звезде распредвала должны быть в том же положении, как и в случае с предыдущим мотором на этой ступени настройки, изображенном на фото выше. Если все сходится, можно переходить к следующему шагу

Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу. В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде.

На этом этапе у некоторых мотолюбителей могут возникнуть определенные трудности – например, если те самые отверстия на звезде не совпадают.  Как правило, такая ситуация происходит из-за растяжения цепи. Если расхождение невелико, то в этом нет особой проблемы, и можно не заниматься этим вопросом. Однако, большое расхождение меток в последующем чревато неисправностью мотора, и значит, что пора произвести замену цепи:

  1. Ослабляется контргайка, фиксирующая верхний клапан.
  2. Под клапан вставляется щуп 0.05, и гаечным ключом затягивается болт регулировки.

Для проверки натяжения — щуп с небольшим усилием должен занять исходное место и почти свободно извлекаться. Если возникли какие-либо проблемы, то вся процедура повторяется до получения необходимого результата.

  • Закончив с впускным клапаном, переходим на выпускной. Для проведения регулировки этого клапана используется щуп 0.1 мм. Сама процедура точно такая же:
    1. Ослабляется винт.
    2. Устанавливается щуп.
    3. Затягиваются все крепёжные винты и в последний раз измеряется люфт.

На этом настройка клапанов этого байка подходит к концу. Остается лишь провести сборку в обратном порядке и проверить в «деле» новую конфигурацию настроек.

Более подробно и наглядно про регулировку клапонов на подобном скутере смотрите в видеоролике:

Можно отметить, что после регулировки люфта можно заодно провести и диагностику карбюратора.

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

  • Пассатижи;
  • Крестовая отвёртка;
  • Пара рожков на 8 и 9;
  • Торцевой ключ на 10;
  • Щупы 0.05 и 0.1 мм.

Щупы Внимание!

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Замена лепесткового клапана

Поменять его довольно просто. Если вы заметили вышеупомянутые неисправности и считаете, что причина кроется в лепестковом клапане, снимите мотор и карбюратор. Далее вы увидите ту самую важную деталь, которая снимается более чем просто. Судя по названию можно понять, что данная деталь имеет лепестки. Поэтому часто они могут приходить в негодность. Простым решением будет, конечно же, замена полностью этой детали, купить лепестковый клапан на скутер может каждый в любом магазине и за низкую цену. Но если вы не имеете такой возможности, можно попробовать стереть верхний слой лепестков, тем самым разгладив их поверхность. Далее хорошо вытрите лепестковый клапан, не оставив ни грязи, ни стружки. Установите все в таком же порядке.

Как сделать лепестковый клапан

Лепестковый клапан делают на транспортном средстве для улучшения тяги мотора и экономии топлива. Часто клапан делают для скутеров, мотоциклов, мопедов. Как работает лепестковый клапан? Когда поршень опускается вниз, образуется давление в кривошипной камере, формируется обратная тяга. Из-за этого бензин впрыскивается назад в карбюратор. Лепестковый клапан служит для того, чтобы такого эффекта не было.

1

Такой клапан можно сделать самостоятельно, имея такие инструменты и материалы: стальной лист (толщина 4 мм и 2 мм), стеклотекстолит, болгарку, дрель, напильник и электролобзик. Лепестковый клапан внешне напоминает домик, а точнее крышу домика. Сначала делаем схему лепесткового клапана с нужными размерами, затем размечаем детали «домика» на стальном листе (2 мм). И вырезаем их.

2

Обтачиваем детали клапана на наждаке. Вырезаем на двух прямоугольных деталях окна (по бокам). И в основании (толщина 4 мм) тоже вырезаем квадрат и свариваем все пять деталей лепестка между собой, затем опять подгоняем детали на наждаке и зачищаем их до блеска.

3

Дрелью делаем отверстия (d=4 мм) для крепления лепестков из стеклотекстолита. И в основании делаем четыре отверстия (d=6 мм) для того, чтобы прикрепить лепестковый клапан.

4

Теперь приступаем к изготовлению лепестков для клапана. На стеклотекстолите рисуем чертеж лепестков, аккуратно вырезаем и соединяем лепестки с корпусом клапана при помощи винтов, чтобы всё было аккуратно, винты подрезаем.

5

Часто приходится делать переходник для крепления лепесткового клапана на транспортное средство. Для этого снимаем карбюратор и вынимаем патрубок из алюминия. Снимаем мерки с места, где будет крепиться клапан, и из листа стали (4 мм) вырезаем два квадрата с отверстиями для крепления и окнами внутри. Между квадратами помещаем трубку и свариваем детали. Готовый переходник обтачиваем на наждачном круге. И при соединении переходника с карбюратором не забываем подложить паранитовые прокладки.

Благодаря лепестковому клапану, ваша техника приобретёт мощность, если раньше вы на своем скутере не могли выехать на небольшой подъём, то теперь вы сможете взобраться на него даже вдвоём. Пусть придётся немного помучиться, но без этой детали тяговые характеристики транспорта значительно хуже. Так что стоит потрудиться, ведь расходы на материал для клапана совсем небольшие.

https://youtube.com/watch?v=Q3X0NVjoipQ

sovetclub.ru

Поиски неисправности

Что же делать, если гироскутер не заряжается? Вот несколько простых советов для поиска неисправности:

Сперва разберите гироскутер.

Для удаления нижней панели используйте отвертку или шуруповерт с соответствующей насадкой. Так вы сможете добраться до внутренней части транспортного средства и попытаетесь найти проблему неудовлетворительной зарядки.

Сторона скутера с зарядным разъемом – это именно тот участок, с которым вам нужно работать. Будьте осторожны во время разборки. Не теряйте винты или шайбы, не используйте сверло для выемки нераскручивающихся саморезов или болтов. Непосредственно на внутренней стороне пластиковой крышки, которую вы только что открутили, будет несколько проводов.

Именно они несут ответственность за зарядку гироскутера: подключают порты зарядного устройства и литий-ионный аккумулятор. Другая проводная линия идет на материнскую плату. Временно можно ее отсоединить во избежание непредвиденного скачка напряжения (только если плата отсоединяется разъемом). Если провода припаяны, лучше их не трогать.

Наблюдается почернение провода или окисление контактов, присутствует большое количество пыли? Это вполне может оказаться причиной некорректной работы устройства. Скопления пыли необходимо устранить, поврежденные провода заменить, контакты зачистить до металлического блеска.

Выполнив такую импровизированную диагностику, прикрутите крышку обратно к гироскутеру, поочередно затянув все демонтированные болты.

Там помогут сделать диагностику более эффективно и без риска для самоката. Правда, это уже не бесплатно.

Если, несмотря на все это, ваш скутер продолжает работать неправильно, нужно будет связаться с производителем и запросить инструкцию по ремонту. В худшем случае гироскутер придется отправить по гарантии на завод-изготовитель. Может быть, что устройство изначально было неисправным, и вам заменят его по гарантии. Очень часто бывает, что и новый купленный гироскутер не заряжается.

Лепестковый клапан на скутере – ремонт, замена, назначение

Большинство скутеров известных производителей являются двухтактными, ведь они имеют упрощенные характеристики. Такие скутеры имеют одну важную деталь – лепестковый клапан.

Если лепестковый клапан поломается, это грозит очень плохим последствиям для мотора вашего скутера. Ремонт лепесткового клапана весьма простая процедура, в большинстве случаев его проще заменить на новый. Но если вы новичок в ремонте двигателей, то вряд ли вы будете знать, где находиться эта деталь. Располагается лепестковый клапан во впускном коллекторе сверху двигателя, подробнее смотрите на фото.  На фото показано расположение клапана большинства японских мопедов, но есть и другие расположения.

Принцип работы лепесткового клапана

Данная деталь является очень важной в работе двигателя, ведь после получения топливной смеси в цилиндр, клапан закрывается и таким образом топливо не возвращается к карбюратору. Лепестковый клапан должен быть точно настроен и не иметь никаких дефектов, ведь когда поршень подходит к мертвой точке, он пытается выпихнуть топливную смесь наружу. Но лепестковый клапан не дает этого сделать даже в малом количестве, ведь у него хорошая герметичность

Но лепестковый клапан не дает этого сделать даже в малом количестве, ведь у него хорошая герметичность.

Чем может грозить поломка лепесткового клапана?

Если эта очень важная деталь будет сломана, будет стерта, начнет пропускать воздух, топливная смесь будет обратно поступать в карбюратор. И результатом станет потеря мощности, так как двигателю просто напросто будет не хватать топлива. Далее после попадания топлива в карбюратор, бензин выкидывает в воздушный фильтр. Также одним из последствий неисправного клапана может быть отсутствие реакции на регулировку ручки газа.

Замена лепесткового клапана

Поменять его довольно просто. Если вы заметили вышеупомянутые неисправности и считаете, что причина кроется в лепестковом клапане, снимите мотор и карбюратор. Далее вы увидите ту самую важную деталь, которая снимается более чем просто. Судя по названию можно понять, что данная деталь имеет лепестки. Поэтому часто они могут приходить в негодность. Простым решением будет, конечно же, замена полностью этой детали, купить лепестковый клапан на скутер может каждый в любом магазине и за низкую цену. Но если вы не имеете такой возможности, можно попробовать стереть верхний слой лепестков, тем самым разгладив их поверхность. Далее хорошо вытрите лепестковый клапан, не оставив ни грязи, ни стружки. Установите все в таком же порядке.

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

  • следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
  • если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;


Проверка электроклапана на скутере

если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением

Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства

Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Работа клапана на различных моделях

Часто от модели скутера зависит, насколько долговечен будет установленный лепестковый клапан. «Хонда» выделяется тем, что проблемы с этим механизмом практически отсутствуют. Этому способствуют применяемые при изготовлении материалы – резина для корпуса, стекловолокно для пластин.

На скутерах, выпускаемых , «Пежо» и «Ямаха», напротив, деталь очень часто приходит в негодность, опять-таки из-за материалов. Пластиковый корпус и металлические лепестки плохо взаимодействуют между собой, со временем седла выбиваются пластинами, узел прекращает выполнять свою прямую функцию. Поэтому на таких транспортных средствах клапаны лучше сразу тюнинговать, так как заводской компоновки будет недостаточно. Своевременная замена пластин, пусть и совершенная сразу после приобретения скутера, не позволит сломанному клапану вывести из строя весь мотор. Лучшей альтернативой металлическим лепесткам станут карбоновые.

Газораспределительный механизм двигателя FMB 139

Механизм газораспределения двигателя FMB 139 оснащён распределительным валом, расположенным в головке цилиндра. Клапаны располагаются вертикально и V-образно и приводятся в движение при помощи коромысла, которое, в свою очередь, приводится в движение при помощи кулачков распределительного вала. Эта система очень похожа на ГРМ «Москвича» 412, только цилиндр всего один, а клапанов — два.

Распределительный вал приводится в движение при помощи цепной передачи. Она, в свою очередь, приводится в действие шестеренкой, расположенной на оси ротора генератора, которая является осью вращения коленчатого вала.

Профилактика ГРМ и последствия его поломки

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

  • корпуса, в котором расположен электроклапан;
  • керамического нагревателя, питающегося от бортовой сети;
  • подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Профилактика поломок мотора мопеда

Чтобы увеличить срок работы не только клапанов, но и всего двигателя мопеда «Альфа» в целом, надо следовать таким рекомендациям:

  • заливать лишь качественное топливо – это исключает вред системе распределения газов, а также не оставит лишних следов изнутри;
  • нужно отслеживать изменения на датчиках, свидетельствующих об изменениях в состоянии мопеда;
  • стоит время от времени менять масло полностью;
  • нельзя допускать перегрева мотора, особенно при летней жаре. Аналогично недопустимо подвергать двигатель резким перепадам температур. Поэтому при выезде ну улицу зимой не стоит сразу же трогаться с места – надо дать мотору прогреться. Так исключается ускоренный износ металла, используемого в транспортном средстве;
  • обязательна поддержка мопеда в чистоте – регулярная чистка от грязи хотя бы на поверхности, чтобы она не накапливалась слоями, затрудняя дальнейший ремонт в будущем. Хранить транспорт на постоянной основе нужно лишь в помещении;
  • на зиму аккумулятор потребуется снять, если мопед не будет использоваться. Это исключит образование конденсата и другие проблемы – перед повторным монтажом элемента его стоит подзарядить.

Надо всегда держать наготове ящик с инструментами именно для мопеда. Это полезно не только при ремонте, но и для других целей вроде подтягивания крепежа, так как он способен откручиваться со временем. В итоге будет обеспечено не только надёжное удержание клапана двигателя, но и общая безопасность при езде в любых условиях.

Стоит учитывать, что инструкция может быть полезной при исправлении дефектов других моделей мопедов/скутеров, где различается объём двигателя. В этой ситуации будет отличаться зазор с двух сторон. В остальном потребуется изучить дополнительно руководство по ремонту транспортного средства для определения верных параметров. В гараже понадобится небольшой стол для размещения на нём двигателя при его демонтаже и полной очистке – так работа будет гораздо удобнее и эффективнее.

Как отрегулировать клапана на мопеде Альфа — пошаговая инструкция 4.3 (86.67%) 6 проголосовало

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя. До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.


По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

  • проблематичен первый утренний запуск холодного двигателя скутера;
  • сложно завести остывший мотор мотороллера после длительной стоянки;
  • потребление топлива значительно превышает указанный в паспорте расход;
  • силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
  • прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

  • с постоянно выдвинутой иглой электроклапана;
  • в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Лепестковый клапан на скутере – назначение, конструктивные особенности, поломки

Лепестковый клапан обычно можно встретить только в конструкции двухтактного скутера. Четырехтактники такой деталью не щеголяют по известным причинам. Нарушение формы и герметичности лепесткового клапана, наличие грязи под лепестками и некоторые другие моменты могут привести к нестабильной работе двигателя, появлению перебоев, падению мощности, а в некоторых случаях, полному отказу двигателя заводиться

При этом, если не брать во внимание также возможные неполадки, связанные с лепестковым клапаном во время ремонта скутера, можно с недоумением долго искать причину поломки, а она находится на поверхности. Где именно – рассмотрим далее

Лепестковый клапан расположен между карбюратором и двигателем скутера во впускном коллекторе. Конструкция места расположения может значительно разниться в зависимости от модели ТС, но суть остается одинаковой.

Задача лепесткового клапана – предотвратить попадание топливной смеси обратно в карбюратор, после того, как смесь была отправлена в цилиндр через этот же клапан. То есть, он работает лишь в одном направлении – по направлению от карбюратора в цилиндр. Когда поршень в цилиндре начинает движение к нижней мертвой точке, топливно-воздушная смесь стремится обратно в карбюратор, но вовремя сработавший клапан, лепестки которого герметично закрыли весь контур, препятствует этому достаточно эффективно.

Очевидно, что нарушение герметичности клапана приводит к выбросу части топливной смеси обратно в карбюратор, а оттуда в воздушный фильтр, следовательно, и мощность скутера с такой поломкой будет значительно меньше, в сравнении с исправной деталью. Лепестки, которые и служат главным элементом клапана, со временем могут изменить форму, посадочные места могут выработаться, под лепестки может попасть грязь. Все это постепенно приводит к неприятным последствиям – скутер плохо заводится или не заводится вообще, вяло реагирует на ручку газа, заметно теряет в мощности, работает с перебоями.

Если вы владелец двухтактного скутера, привыкли сами проводить его обслуживание, например, чистку карбюратора, в случае наличия вышеперечисленных неполадок, не поленитесь проверить и лепестковый клапан. Добраться к нему очень просто. После демонтажа карбюратора, не поленитесь также снять впускной патрубок. Под ним вы увидите этот самый заветный лепестковый клапан.

Каждый производитель скутера имеет свои представления о его форме и конструкции, форма его может быть односкатной и двухскатной, в виде домика, но принцип работы в любом случае один и процесс проверки его не отличается.

Проверьте состояние лепестков, они должны быть идеально ровными, без волн и перекосов. Не должно быть трещин и сколов. Лепестки должны плотно прилегать к седлу, наличие щелей тут исключается. Не должно быть и грязи. К примеру, даже маленькая песчинка, попавшая под лепестковый клапан, может привести к серьезным перебоям в работе двигателя скутера

Вот почему так важно содержать этот узел всегда в чистоте, следить за наличием повреждений и обязательно заменять деталь, если повреждения обнаружены

Вы также можете ознакомиться с другими статьями на тему:

Работа клапана на различных моделях

Часто от модели скутера зависит, насколько долговечен будет установленный лепестковый клапан. “Хонда” выделяется тем, что проблемы с этим механизмом практически отсутствуют. Этому способствуют применяемые при изготовлении материалы – резина для корпуса, стекловолокно для пластин.

На скутерах, выпускаемых фирмами “Сузуки”, “Пежо” и “Ямаха”, напротив, деталь очень часто приходит в негодность, опять-таки из-за материалов. Пластиковый корпус и металлические лепестки плохо взаимодействуют между собой, со временем седла выбиваются пластинами, узел прекращает выполнять свою прямую функцию. Поэтому на таких транспортных средствах клапаны лучше сразу тюнинговать, так как заводской компоновки будет недостаточно. Своевременная замена пластин, пусть и совершенная сразу после приобретения скутера, не позволит сломанному клапану вывести из строя весь мотор. Лучшей альтернативой металлическим лепесткам станут карбоновые.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

  • Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
  • Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
  • Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
  • Байк жёстко фиксируется на подножке или другими удобными способами;
  • Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.
