Мотороллер Муравей — основные характеристики, достоинства и недостатки, регулировка сцепления своими руками

Преимущества и недостатки

Мотороллер Муравей, технические характеристики которого являются не единственной особенностью мопеда, обладает рядом преимуществ:

  1. Мопед оснащен задним ходом, что позволяет лучше маневрировать в сложных ситуациях, например на тесной парковке. Кроме того, за счет движения задним ходом, можно выбрать удобное положение для погрузки.
  2. Двигатель Муравья можно включать при помощи стартера, за счет встроенных систем дина-стартер и кик-стартер. Принцип такой же, как на автотранспортных средствах.
  3. Радиус поворота мопеда составляет 3,5 метра. Это довольно маленькое значение, идеально подходящее как для городских условий, так и для узких сельских дорог, огороженных кюветами.
  4. Легкость мопеда, несомненно, является преимуществом в сравнение с мотоциклами, оборудованными коляской.
  5. Стоит отметить и то, сколько стоит мотороллер Муравей. По тем временам, цена в 775 рублей была довольно гуманной, а сейчас и вовсе не ударит по бюджету. Однако в настоящий момент покупка возможна только с рук. Производство Муравья давно закончилось.

Кроме положительных качеств, у мотороллера есть и недостатки, о которых упоминалось ранее. Вот основные из них:

  • Значительный расход топлива. На сегодняшний день, расход в 8-10 литров пугает даже некоторых владельцев автомобилей, а для мотолюбителей это далеко неприемлемый вариант. Поэтому интерес мопеда возникает преимущественно у коллекционеров раритетной техники.
  • Частые поломки могут помешать выполнению работы, для которой предназначен Муравей. Более того, некоторые виды поломок требуют твердых знаний в области механики.
  • Малая проходимость по мягкому грунту. Порой при достаточной загруженности мопеда, можно застрять в сыпучих грунтах или мокрой земле.

В отношении цена/качество, Муравей оправдывает себя сполна. Поэтому, если вам требуется рабочий аппарат для сельского использования, можете смело прибегнуть к помощи этого мотороллера.

https://youtube.com/watch?v=MBVLplW6vqw

Источник

Модификации мотороллера

Единственная модификация – ТГ200, он же Т-200. Существовали и другие модели, например, «Турист» и «Тулица», также известная, как Муравей 2, или Муравей 2М 01. Но все они представляли собой обычный двухколёсный транспорт, а не утилитарную мототехнику. Поэтому отношение к герою нашей статьи они имеют самое опосредованное, только в плане совместимости по некоторым запчастям. Несколько особняком стоит версия ТМЗ , оснащённая дизельным мотором вместо бензинового, но оно в наше время встречается исключительно редко. В музеях можно также увидеть вариант с кабиной – такие машинки использовались советской почтовой службой в некоторых регионах.

Снятие и проверка поршневой (ЦПГ)

Снимаем головку блока цилиндров (ГБЦ).

Прокладка под ГБЦ держала хорошо, о чем свидетельствует отсутствие подтеков масла.

В верхней части цилиндра напротив выпускного окна пальцем щупаем выработку. Если нащупает хорошо ощутимую так называемую «волну», «ступеньку» то есть перепад, то такой цилиндр к дальнейшей эксплуатации уже не подлежит. Его нужно или растачивать в ремонтный размер или покупать новый.

Выработка хорошо прощупывается в том месте в котором поршневые кольца не доходят до конца цилиндра. В том месте в котором поршневые кольца не работают сохраняется номинальный заводской размер, а в том месте где они работают метал изнашивается. Именно поэтому на границе этих двух участков образуется переход, который тем больше, чем больше износ цилиндра.

В моем случае как и ожидалось — выработка хорошо прощупывалась и зеркало цилиндра было все в задирах и царапинах.

Пучок сена, который перекрыл поток охлаждающего воздуха как по мне не прибавил эффективности системе охлаждения… Как так вообще можно ездить???

Поршень оказался лопнут и к тому же по старой «доброй» колхозной традиции изрядно обработан наждачкой. На что указывают многочисленные риски на его поверхности.

После снятия крышки сцепления и извлечения вала кикстартера — нашлась причина зависания заводного рычага — лопнувшая пополам возвратная пружина.

Моторная цепь на поверку оказалось растянутой, но не критично.

Рабочая лошадка СССР — Мотороллер «Муравей»

Какие выпускались модели этого мотороллера:

Модели (в скобках указана базовая модель легкового мотороллера):

  • ТГ200 (Т-200 «Тула», названия «Муравей» ещё не носил)
  • ТГА200 (Т-200М)
  • ТГА200-01 («Турист»)
  • ТГА200-01П
  • «Муравей-2 01» («Тулица»)
  • «Муравей-2 02» («Тулица-2»)
  • «Муравей-2 03», последняя модель на 1991 год
  • ГТС-1

Характеристики этого зверя:

  • Двигатель одноцилиндровый, карбюраторный, двухтактный с принудительным воздушным охлаждением, рабочий объём — 199 см³.
  • Мощность — 11 л. с. при 4600 об/мин, крутящий момент — 16,3 Н·м при 4900 об/мин, степень сжатия — 6,5.
  • Карбюратор типа К-65Г.
  • Запуск двигателя стартёром или кикстартером.
  • Коробка передач — двухвальная, 4-ступенчатая. Передача заднего хода (реверс-редуктор) — в корпусе межколёсного дифференциала. Привод на задние колёса — качающимися валами с карданными шарнирами. Передача крутящего момента с силового агрегата на дифференциал — роликовой цепью в герметичном кожухе.
  • Шины: 101,6×254 мм.
  • Передняя подвеска длиннорычажная, задняя независимая на поперечных рычагах.
  • Общая длина — 2880 мм, база — 1840 мм, дорожный просвет — 115 мм.
  • Сухая масса — 258 кг (для моделей 5.402-03 и 5.402-03К, открытая грузовая платформа) или 285 кг (для модели 5.403-03Ф, фургон).
  • Грузоподъёмность — 340 кг (для моделей 5.402-03 и 5.402-03К) или 375 кг (для модели 5.403-03Ф).
  • Максимальная скорость — 60 км/ч.
  • Расход топлива — 5,5—7,5 л/100 км.
  • Объём бензобака — 10 л. Мотороллер заправляется бензомасляной смесью в пропорции 1:30 при обкатке и 1:35 в дальнейшей эксплуатации. Муравей», 1980-е гг

Для мотороллера «Муравей» в начале 1990-х годов был разработан дизельный двигатель ТМЗ-450Д.

Источник

Как разобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

  • Проблемы с запуском.
  • Утечка масла.
  • Недостаток тяги.
  • Повышенный шумовой фон.
  • Заводной рычаг не возвращается на место.

Возможные поломки:

  • Изношенные сальники.
  • Некачественная сборка после предыдущего ремонта.
  • Поломка ЦПГ.
  • Изношенные подшипники.
  • В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров

Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку. Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать

Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

Демонтаж крышки сцепления и вала кикстартера

Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ

Разбор сцепления

Для этого потребуется отвернуть гайки и снять с корзины нажимной диск. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку

Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить

Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

  1. Кожух охлаждения.
  2. Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
  3. Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Музыка в дороге: как подключить колонки к усилителю в авто, и какие лучше выбрать?

Как заполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

  • Диски сцепления.
  • Прокладки для силовой установки и редуктора.
  • Гайки.
  • Патрубки.
  • Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

  • Диск сцепления – 400 руб.
  • Вал кикстартера – 1100 руб.
  • Передний амортизатор – 1600 руб.
  • Сальники редуктора – 100 руб.
  • Поршневая – 2500 руб.
  • Редуктор – 14000 руб.
  • Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

  1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
  2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
  3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
  4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
  5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

  • универсальность;
  • доступная стоимость;
  • простой ремонт;
  • компактность;
  • маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

  1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
  2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
  3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
  4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

  • открытый;
  • открытый уменьшенный (устанавливался на грузопассажирском варианте);
  • тент;
  • фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Тюнинг мотороллера Муравей / Фото

В наше время грузовая мототехника встречается на улицах очень редко. Хотя ещё несколько десятилетий назад такие транспортные средства пользовались огромным спросом. Тенденции меняются, причём объяснить всё достаточно просто: во времена СССР купить автомобиль могли только отдельные люди. А вот необходимость в транспортировке различных вещей, да и себя любимого, возникала очень часто. Мотоцикл с коляской был далеко не лучшим выбором в качестве маленького грузовика. Поэтому многие и выбирали мотороллер Муравей. Именно ему мы решили посвятить этот обзор.

Стоил «Муравей» 775 рублей. Его основными преимуществами были: доступность, простота в обслуживании, а также минимальная масса. Примечательно, что аналогичная техника и сегодня активно эксплуатируется в различных странах Азии.

Были у «Муравья» и некоторые недостатки. К примеру, его 2-тактный моторчик объемом всего 0,2 литра, потребляет около 7,5 литров бензина. Правда, в те годы данная цифра никого не пугала, поскольку топливо продавали по совершенно другим ценам, чем сегодня. Если вы хотите купить мотороллер Муравей, чтобы использовать его сейчас, рекомендуем тщательно всё взвесить. Ведь новые экземпляры уже не продаются, а б/у варианты потребляют уже около 9-10 литров из-за изношенности различных деталей двигателя.

Мотороллер Муравей оснащен рычажной передней подвеской, которая служит очень долго. Мотоциклы с телескопическими вилками гораздо менее надежны. Нередко современные мотолюбители заменяют стандартные передние амортизаторы китайскими аналогами от скутеров различных производителей.

Вес мотороллера Муравей составляет 240 кг, а это гораздо меньше, по сравнению с советскими мотоциклами. Столь небольшая масса заметно упрощала процедуру ремонта аппарата. Ведь владелец мог без особых трудностей перевернуть мотороллер на бок и приступить к восстановлению работоспособности его элементов.

Данный советский мотороллер имеет и иные преимущества, связанные с ремонтом. Например, для замены шины или камеры владельцу не нужно было бортировать колесо, ведь обод состоял из двух частей. Поэтому надо было лишь открутить крепежные болты.

Сзади установлена независимая подвеска. Колесо соединено с двигателем через роликовую цепь с использованием редуктора. Редуктор сделали действительно «на совесть». В это же время доступ к нему ничем не ограничен, что снова же обеспечивает возможность выполнения оперативного ремонта.

Мотороллер Муравей мог похвастать сравнительно компактным кузовом, габариты которого составляют 1250х1130 миллиметров. Но для обычной эксплуатации этого хватало. Известно, что можно было приобрести 2-местные модели. Правда, их недостатком было меньшее грузовое отделение. По сути, у всех была возможность выбора оптимальной версии, в зависимости от конкретных потребностей. Грузоподъемность мотороллера составляет в пределах 375 – 410 кг, в зависимости от версии исполнения.

Также производитель предлагал модификацию, которая оснащалась закрытым металлическим кузовом. Это был неплохой вариант для транспортировки различных бытовых предметов. Нередко такие «Муравьи» активно использовали различные предприятия.

Двигатель мотороллера обладает мощностью в 11 «лошадей», его рабочий объем равен 200 куб. см. При этом максимальная скорость этого замечательного средства передвижения достигала 60 км/ч. Объем бензобака составляет 12 литров. Заправлять этого «труженика» нужно смесью бензина и масла в пропорции 1:33.

Сегодня можно встретить различные варианты тюнинга мотороллера «Муравей». Например, можно увеличить высоту его бортов, что обеспечит больше возможностей для транспортировки сухой травы или различных сыпучих материалов.

Из «минусов» мотороллера стоит выделить то, что его нужно постоянно ремонтировать. Это самая распространенная «болезнь» всей продукции советского авто- и мотопрома.

В течение последнего времени на рынке начали появляться аналогичные мотороллеры китайского производства.

В советскую эпоху мотороллер Муравей, детище Тульского машиностроительного завода, был очень популярен у жителей сельской глубинки или пригорода, у дачников.

Его грузоподъемность была значительно лучше, чем у мотоциклов с коляской, цена была доступной по сравнению с авто, а на расход топлива при тогдашнем уровне цен никто особо и не смотрел.

Сегодня Муравей уже не выпускается, поэтому все, что можно купить – это подержанный экземпляр, требующий неустанного внимания.

Не рекомендуется покупать такую технику, если вы не особо разбираетесь в автослесарном мастерстве, и поблизости нет толкового мастера, но если есть желание сделать тюнинг своими руками, то мотороллер муравей то что нужно.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

  • двусторонние гаечные ключи (комплект), 4-22 миллиметра,
  • отвертки — 3 шт. (большая, средняя, малая),
  • молотки, 2 шт. (100 и 300 грамм),
  • щипцы комбинированные,
  • деревянная палочка,
  • кусачки,
  • плоскогубцы,
  • торцовые ключи (4 шт.),
  • бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

  1. Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
  2. Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

  • ежедневной чистке,
  • мойке,
  • смазывании,
  • смене масла,
  • регулировке тормозов и прерывателя,
  • смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР — ТМЗ 5.402 “Муравей 2М”

https://youtube.com/watch?v=Itoh81E7HCk

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Как произвести разборку?

Сам редуктор с «Муравья» снимается в определенной последовательности. Его нужно разбирать, если его рабочие функции перестали устраивать в процессе эксплуатации. Иногда бывает, что при поломке его отправляют на свалку. Но это в корне неправильно. Данное устройство почти всегда можно отремонтировать, и оно продолжит свою деятельность и прослужит еще довольно долгий период. Также мотороллер «Муравей» в настоящее время является раритетом, и запчасти на него крайне сложно подобрать. Поэтому не стоит зря «разбрасываться» ими.

  1. Первым делом необходимо снять редуктор с «Муравья» и при этом не повредить. Затем произвести очистку корпуса от загрязнения, снять все лишнее.
  2. Далее нужно выкрутить болты, которые стягивают корпус изделия, и все устройство прогреть строительным феном. После этого деревянным молотком нужно постучать по корпусу. Это делается до тех пор, пока он не разделится на 2 части.
  3. Следующим этапом снимаются все шестерни. Для этого потребуется разогнуть специальные пластины и открутить все болтики, которые стягивают половинки корпуса. Потом разделяются эти корпусные чаши, и извлекается сам штопорный штифт. Следом вынимается колесная ось. Затем снимается кольцо стопорное и полуось из половины корпуса.

Разбор редуктора тоже не принесет лишних хлопот

Но со сборкой потребуется и усиленное внимание, необходимо тщательно все собрать, ничего не упустить и не перепутать. Шестерни изготавливаются из стали с высокой прочностью (легированная сталь), поэтому они очень редко приходят в негодность или деформируются

Главная проблема в большинстве случаев кроется в подшипниках. Поэтому требуется регулярное и тщательное внимание этим деталям, в частности таким элементам, как сальники.

Что собой представляет модель

Мотоцикл Муравей отличается надежным металлическим трайком, сделанным в форме платформы с задним бортом. При этом такой прицеп достаточно большой, так что в него поместится много различных предметов. Транспортное средство широко используется для транспортирования:

  • саженцев;
  • стройматериалов;
  • удобрений;
  • пчелиных ульев и т. д.

С другой стороны, мото Муравей достаточно маневренный и неприхотливый. Радиус поворота байка достигает 3,5 м. В гараже транспортное средство занимает не так уж и много места.

В зимнее время года в мопед Муравей следует заливать смесь моторного масла и 76 бензина. Летом он ездит на горючем марки М8В.

По сравнению с колясочными мотоциклами, это байк не только легче, он еще и берет меньше горючего. В то же время, назвать транспортное средство экономичным нельзя. Для работы Муравей 2 требуется около 8 литров смеси, а после износа поршневой системы данный показатель вырастает и до всех 10 л.

Грузовой мотороллер Муравей отличается достаточно простой конструкцией.

В результате, для его ремонта не нужно обладать никакими особыми знаниями и умениями. Кроме того, ремонт можно выполнить практически где угодно, не обязательно ехать в мастерскую. В то же время, ломается такое устройство, как и большее количество постсоветских транспортных средств, достаточно часто.

При этом выглядит транспортное средство весьма скромно. Фото мотороллера Муравей демонстрируют нам стандартный трицикл с небольшой платформой сзади. Никаких особых элементов дизайнеры модели не добавляли – все лишь самое нужное и практичное.

Доступно было несколько различных комплектаций, включая транспортные средства с дополнительным пассажирским сидением, а также мопед с крытым кузовом. На данный момент существует много аналогов мотоцикла Муравей, фото которых сильно напоминают оригинальное транспортное средство. Особенно это касается восточных стран. В силу увеличенного трафика, именно трехколесные мотоциклы стали в Азии наиболее популярным средством передвижения.

Видео тест-драйв мощности мотороллера Муравей:

https://youtube.com/watch?v=2MhpRbXWPT0

Видео: Возможности «муравья»

В Советском Союзе самыми известными и признанными стали грузовые мотороллеры Муравей и Вятка. И хоть на карте мира Страны Советов давно уже нет, эти трехколесные «грузовички» до сих пор можно встретить на дорогах в российских деревнях. Более того, в наши дни существуют компании, которые покупают подержанные б/у мотороллеры этих марок и реанимируют их.

Тюнинг мотороллеров Муравей

в этих фирмах, как правило, заключается в установке современных, более надежных и экономичных моторов и в придании «оживленному» транспортному средству товарного вида: отладке механизмов, замене электрики и покраске кузова. Цена такого тюнинга вместе с мотороллером составляет, примерно, $1.650, что, в принципе, приемлемо для многих покупателей, заинтересованных именно в такой технике.

Так грузовой мотороллер Муравей

производства СССР теперь можно купить с новым двигателем, электронным зажиганием CDI, светом и поворотниками по новой схеме. Современный, с принудительным воздушным охлаждением четырехтактный бензиновый двигатель, с рабочим объемом почти 150 кубических сантиметров (149.6 см³) и мощностью более 10 лошадиных сил (10.4 л.с.), заводится ручным или электрическим стартером.

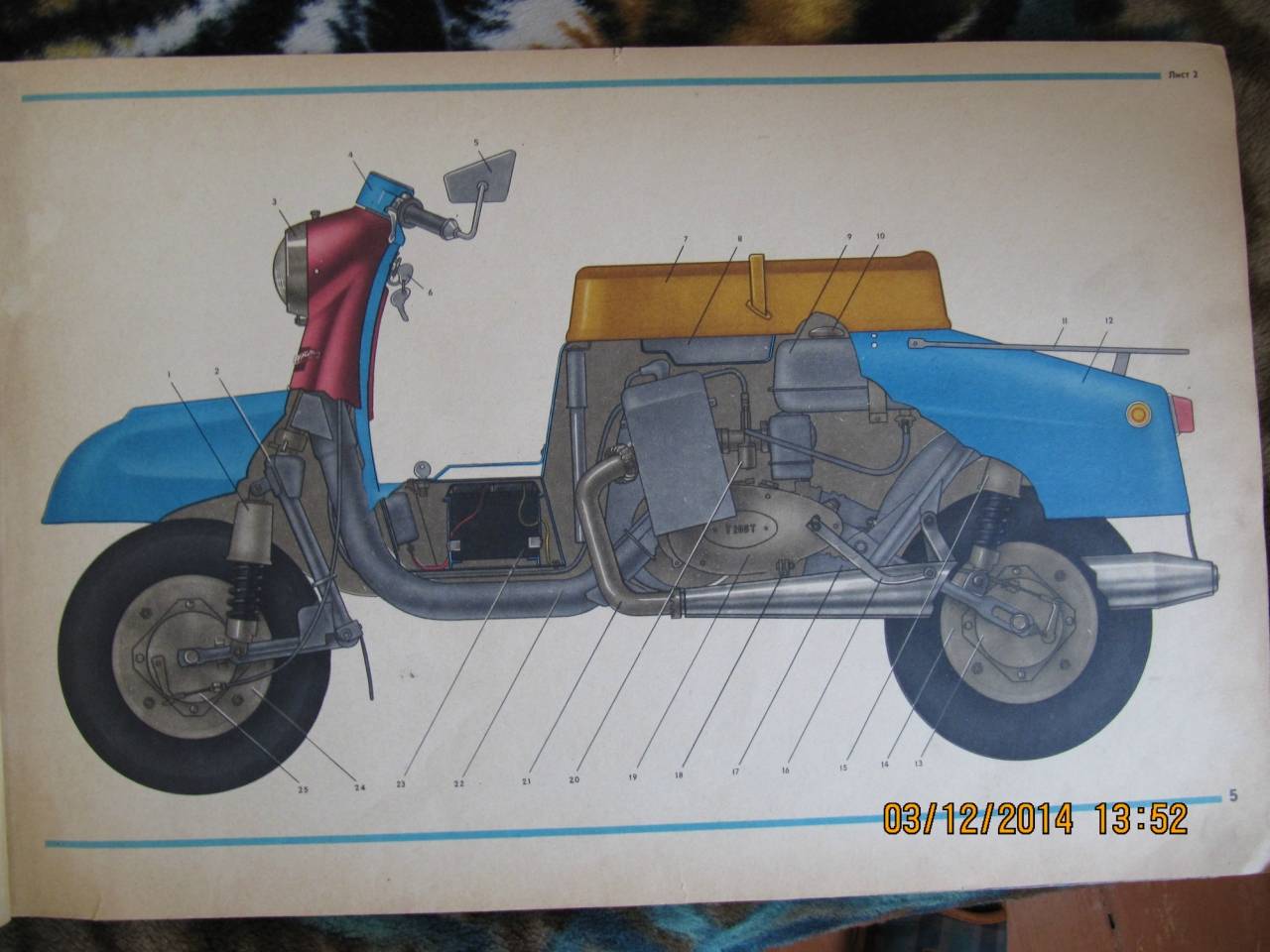

Устройство мотороллера муравей

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Управление

Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно?..

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

КПП двухвальная с постоянным зацеплением шестерен

Двигатель прост как веник

Трансмиссия

Привод задних колес осуществляется цепью

Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса

Рычаг включения реверса находится с правой стороны

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Топливная система

Система питания состоит из топливного бака, карбюратора и воздушного фильтра

Подача топлива самотеком, управление подачей — механическим топливным краном

На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз

Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры

Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра

Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах

Подвеска

Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных

Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики

Тормоза

Есть у Муравья и тормоза и ими даже можно попытаться остановить мотороллер, но только километра за три до препятствия. Оба тормоза — барабанные с механическим приводом: передний ручной с тросовым приводом, задний ножной с приводом от тяг

Грузовой квадроцикл

В последнее время стало модно кататься на квадроциклах. Но оказывается, этот удобный и мощный вид мототехники стали использовать и в рабочих целях, применяя его как эффективный грузовик.


Квадроцикл

Квадроцикл действительно резко прогрессировал из потешного средства «адреналинщиков» в полноприводное сверхпроходимое ТС. Практичность «четырехколесника» превратилась из мнимой в реальную.

Модель квадроцикла с самой настоящей грузовой площадкой появилась не так давно. Хотя и раньше были попытки усовершенствования квадроцикла путем добавления всевозможных боксов и особых фиксаторов для лопат и прочих инструментов, оснащение их спецприцепами (больше с декоративным назначением) задачу полной трансформации квадроцикла в грузовой вездеход не решали.

Задачу удалось решить только путем инсталляции полноходного борткузова, всерьез увеличившего грузовместимость. Компания Поларис – первый производитель, взявшийся разрубить гордиев узел. Модель квадроцикла Спортсмен конструкторы компании оснастили опрокидывающейся платформой и установили добавочную ось (из 4-колесного квадроцикл превратился в 6-колесный). В результате мотосредство легко перевозит до 360 кг грузов, что почти втрое больше, чем мог бы сделать обычный квадроцикл.


Переделка квадроцикла Поларис

Правда, платой за конструктивное изменение стало повышение веса и увеличение расхода горючего, но это уже из другой темы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
