Маслонасос и маслопровод скутера — теория, разновидность, принцип работы

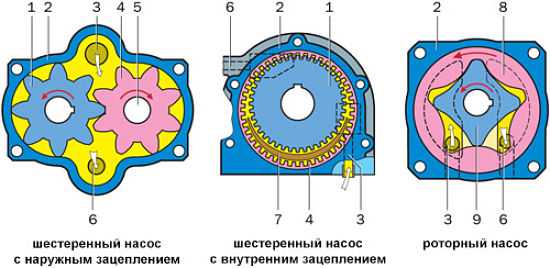

Принцип работы масляного насоса: шестеренный, роторный, регулируемый

Роторные масляные насосы состоят из двух роторов – ведущего и ведомого, помещенных в единый корпус. Принцип работы масляного насоса роторного типа: сначала происходит всасывание масла в насос, затем оно захватывается лопастями роторов и нагнетается в систему. Как и в шестеренном насосе предусмотрена защита при повышении давления за счет редукционного клапана. Такая конструкция свойственна нерегулируемому роторному насосу.

Регулируемый масляный насос роторного типа имеет более совершенную конструкцию. Он обладает несомненным преимуществом, поскольку способен обеспечить постоянное давление во всем диапазоне частоты вращения коленчатого вала. Технически функция регулирования давления обеспечивается за счет изменения объема полости между ведущим и ведомым ротором при повороте статора.

Использование регулируемых насосов позволяет:

  • снизить величину потребляемой мощности;
  • уменьшить количество вспениваемого масла;
  • уменьшить износ оборудования.

Принцип работы масляного насоса роторного регулируемого типа состоит в следующем. Увеличение частоты вращения коленчатого вала приводит к падению давления в системе, потребность в новом масле растет. Падение давления приводит к сдвиганию статора регулировочной пружиной. Положение ведомого ротора изменяется. В результате этого объем всасывающей полости увеличивается и растет производительность.

Если частота вращения коленчатого вала снижается, то уменьшается расход масла, а давление в системе повышается. Повышенное давление сжимает регулировочную пружину, которая изменяет положение статора, перемещается и ротор. В результате уменьшается объем всасывающей жидкости и снижается производительность насоса.

Масляные насосы достаточно широко используются в различном оборудовании, включая установки компании GlobeCore для обработки различных типов масел.

На этом видео видно, как циркулирует трансформаторное масло под воздействием насосов:

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины

Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место. Штангенциркулем измеряют пружину

В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Масляный насос. Теория и практика.

Масляным насосом можно назвать гидравлическим механизмом (машиной), которая, по аналогии с гидронасосом, преобразует механическую энергию движителя (мускульную человека или животных для ручных насосов) в энергию потока масляной жидкости и служит для транспортировки и создания напора масляной фракции и их смесей.

Масляные насосы имеют различную классификацию по своему применению:

Для создания давления в системах смазки различных механизмов;

Для перекачки (транспортировки) маслосодержащих жидкостей из/в емкостей/емкости, а так же для покачивания и откачивания масла от/в емкости и узлы механизмов;

Для бытового применения.

Также масляные насосы классифицируются по характеру их управляемости и делятся на:

Регулируемые, когда контроль за основными параметрами насоса осуществляется через автоматы управления или механические регуляторы основных параметров насоса и движителя;

Неуправляемые, когда работа насоса контролируется, но ее параметры не могут быть изменены внешним воздействием.

Классификация масляных насосов по конструктивным отличиям:

  1. Масляные насосы шестеренчатого типа, которые в свою очередь делятся на 2 вида — шестеренный насос с наружным зацеплением (шестерня около шестерни) и шестеренный насос с внутренним зацеплением (шестерня в шестерне). Это совместная работа ведущей и ведомой шестерен, когда масло в насос поступает через всасывающий канал, захватывается шестернями и нагнетается в систему через нагнетательный патрубок. Их производительность находится в прямой зависимости от частоты вращения вала двигателя (механического воздействия);

1. Ведомая шестерня;

2. Всасывающий канал;

3. Ведущая шестерня;

4. Приводной вал;

5. Нагнетательный канал;

6. Ось ведомой шестерни.

Масляный насос роторного типа, который в свей конструкции корпуса объединяет работу 2-х роторов (внутренний – ведущий и внешний – ведомый). Масло захватывается лопастями обеих роторов и под давлением поступает в систему трубопроводов.

1. Всасывающая полость

3. Внешний ротор

4. Нагнетательная полость

5. Приводной вал

6. Внутренний ротор

Такого типа масляный насос может быть регулированным и нерегулированным. Регулированные роторные масленые насосы работают по принципу: когда увеличивается частота ведущего вала двигателя, то насос потребляет больший объем масла и давление в системе падает, срабатывает пружинный механизм и сдвигает положение статора относительно движения ротора насоса, тем самым увеличивается объем насосной полости, что приводит к увеличению производительности масленого насоса и наоборот.

А — Сторона нагнетания Б — Сторона всасывания

Поршневые масленые насосы –это механизмы, в которых принцип всасывания маслосодержащей жидкости и ее выталкивания происходит за счет возвратно-поступательного движения поршня (поршней) (плунжера) в цилиндре корпуса с, как минимум, 2-мя обратными клапанами .

Пластинчатые (шиберные) масленые насосы, относятся к регулируемым агрегатам, имеющим систему регулировки эксцентриситета (установки вала ротора в объеме масляной полости). Принцип действия насоса основан на изменении объема всасывающей и нагнетающей полостей за счет несоосного вращения ротора в насосной камере.

Крыльчатые масленые насосы, в которых перемещение (транспортировка) маслосодержащей фракции осуществляется за счет лопастей крыльчатки, которые создают разность давления жидкости на входе и выходе из насосной камеры. Крыльчатка совершает возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении;

Масляные насосы коловратного типа, в которых перемещение маслосодержащего вещества осуществляется 2-мя валами с определенным профилями сечения. По принципу действия коловратный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость перемещается со стороны входа на сторону выхода. На выходе при зацеплении кулачков происходит выдавливание жидкости в систему. Насос состоит из следующих основных деталей и узлов:

— ведущего и ведомого валов с установленными, на каждом из них, ротором, подшипниками качения и шестерней;

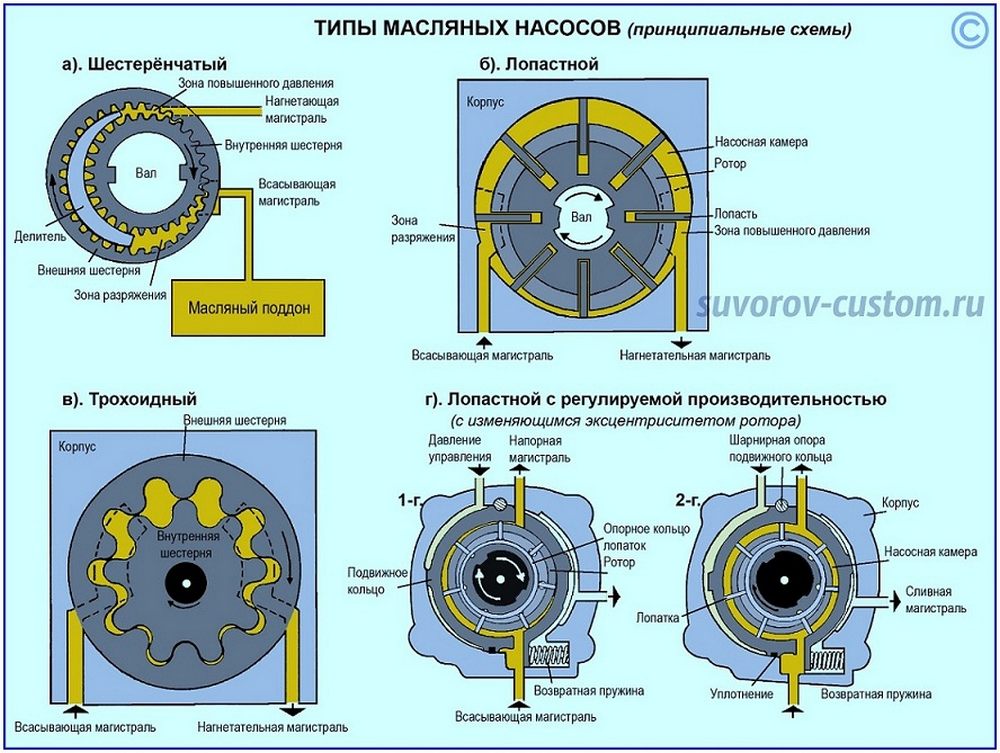

Виды автомобильных масляных насосов

Масляные насосы в зависимости от конструкции бывают следующих видов:

  • шестеренчатые;
  • роторные;
  • шиберные (пластинчатые);
  • лопастные;
  • электронасосы.

Устройство и схема работы первой разновидности описана выше. Здесь же стоит остановиться на ее преимуществах и недостатках. Главный плюс подобной конструкции – простота устройства и высокая надежность. Минусов два. Во-первых, такой тип устройств работает от коленвала, поэтому забирает часть энергии двигателя машины. Во-вторых, давление в системе смазки (то есть производительность узла) напрямую зависит от оборотов двигателя, поэтому иногда его повышение происходит не вовремя.

Роторные приборы схожи по конструкции с шестереночными. Однако в них двигается только один элемент (собственно ротор). Второй (статор) – постоянно в одном и том же положении. Такой тип узлов делится на нерегулируемые и регулируемые. Первые посредством привода подсоединяются к коленчатому валу. В результате этого напор, образуемый ими, напрямую зависит от оборотов ДВС. Вторые подразумевают наличие подвижного статора и особой пружины. В них статор может перемещаться под ее действием. В результате изменяется объем рабочей камеры, а вместе с ним — давление.

Шиберные насосы представляют собой разновидность роторных. Однако, в отличие от последних, они оснащены особыми пластинами (отсюда и второе название этой разновидности маслозакачивающего насоса – пластинчатый). Под действием вращения они выдвигаются из пазов, в которых находятся в состоянии покоя, и образуют дополнительные области повышения давления. Когда оно достигает высоких значений, пластины слегка раздвигаются, увеличивая объем таких областей. Напор масла изменяется в меньшую сторону. Главное достоинство этого типа узла – автоматическая регулировка и отсутствие зависимости от оборотов двигателя.

Лопастной маслонасос использует для обеспечения движения жидкости крыльчатку с несколькими лопастями. Вращается она за счет привода, которому, в свою очередь, передает вращение коленчатый вал.

Также маслонасос может быть электрическим. В таком случае он работает от бортовой сети транспортного средства и регулируется ЭБУ на основе показаний датчиков. Этот тип масляных насосов обеспечивает наиболее стабильную работу и поддержание постоянного уровня давления вне зависимости от работы других деталей и узлов транспортного средства.

В зависимости от количества секций маслонасосы бывают:

  • односекционные;
  • двухсекционные.

Первые имеют одну секцию и единственную вращающуюся часть (или комплекс таких частей). У вторых – 2 объединенные между собой секции и 2 вращающиеся части (например, две группы ротор-статор для роторных вариантов). При этом одна работает на впуск, а другая на выпуск масла. Оборудование такой конструкции чаще всего устанавливают на мощные дизельные двигатели (в частности, оно используется на автомобилях КАМАЗ).

В зависимости от того, где находится устройство, оно может быть:

  • штатным;
  • выносным.

Штатный маслонасос установлен в месте, изначально предусмотренном конструкцией транспортного средства. Выносной ставят на другом участке системы для обеспечения дополнительного давления.

Система смазки

Система смазки деталей двигателя нужна для уменьшения трения между ними (а значит, уменьшения износа) и отвода тепла. Осуществляется смазка моторными маслами, тонкая пленка которых, образующаяся между трущимися деталями отделяет их друг от друга. Нехватка масла в каком-либо месте может стать причиной местного перегрева, задира и даже сваривания деталей между собой. Для смазки деталей двигателей скутеров Nexus применяются минеральные масла (получаемые из нефти путем перегонки), синтетические и полусинтетические.

Осуществляет циркуляцию масла в четырехтактных двигателях масляный насос шестеренного типа, приводимый от коленчатого вала двигателя. Кроме насоса, система смазки содержит масляный фильтр, клапаны (обратный и предохранительный) и магистрали в виде каналов (трубок и сверлений в деталях).

Система смазки четырехтактного двигателя скутера:

  1. поддон;
  2. маслозаборник;
  3. масляный насос;
  4. масляный фильтр;
  5. предохранительный клапан;
  6. переднего дискового тормоза;

Масло в процессе работы загрязняется продуктами износа деталей двигателя и частицы сажи, проникшие в кривошипную камеру через зазор между поршнем и цилиндром. Для улавливания этих частиц служит масляный фильтр, размещенный в нагнетательной магистрали.

Элементы системы смазки:

  1. заливная горловина с щупом;
  2. корпус масляного фильтра

Типы, особенности конструкции масляного насоса

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

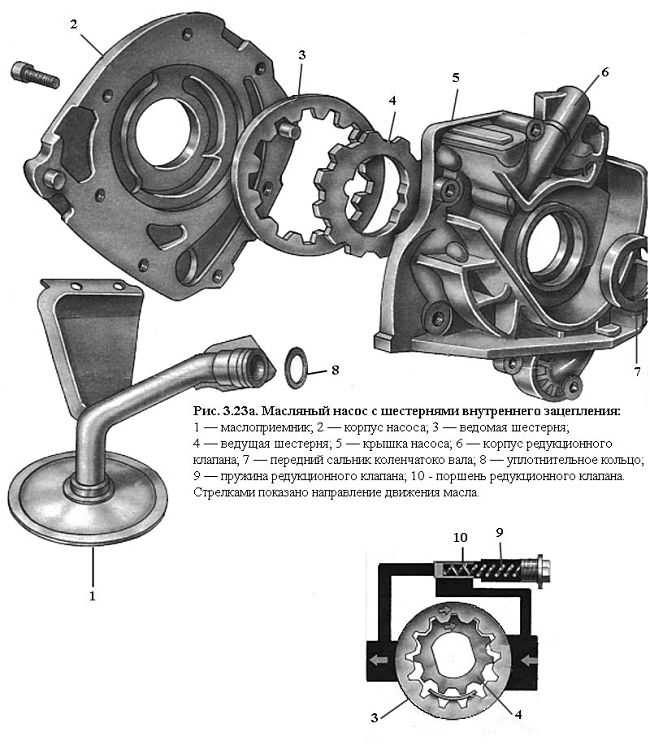

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

Конструкция

Корпус насоса выполнен с горизонтальным разъемом. Нижняя часть корпуса  установлена на раме внутри опоры переднего подшипника и крепится к ней напорным и всасывающими патрубками. Во всасывающую камеру импульсного насоса масло поступает из переливного бачка, установленного на съемной части корпуса . Питание бачка производится из всасывающей линии главного масляного насоса через шайбу диаметром 30 мм. Для уменьшения потерь и пульсации масла производится тщательная зачистка улитки насоса и спиральной камеры.

В съемной части корпуса установлены воздушники для отвода скапливающегося в этих полостях воздуха. С целью успокоения потока в напорной камере импульсного насоса установлена сетка

Одноступенчатое рабочее колесо главного насоса диаметром 360 мм и рабочее колесо импеллера диаметром 280 мм на шпоночном соединении посажены на общий вал , установленный в собственных подшипниках . Вал соединен с ротором турбины с помощью зубчатой муфты, которая допускает некоторую расцентровку и излом осей ведомого и ведущего вала.

Рабочее колесо главного масляного насоса уплотнено плавающими кольцами , торцы которых залиты баббитом и выполняют роль упорного подшипника. Для уравновешивания осевого усилия за рабочим колесом главного масляного насоса создана камера, в которую подводится масло из корневой части рабочего колеса. Масло из камеры специальным трубопроводом перепускается в камеру  за рабочим колесом импеллера, также соединенную отверстиями в корневом сечении рабочего колеса с всасывающей камерой импеллера. Колеса насосов изготовлены из углеродистой стали с последующим азотированием для предохранения их от коррозии.

Уплотнительные кольца на рабочих колесах главного насоса и импеллера установлены на разных диаметрах. Диаметры установки уплотнительных колец выбраны таким образом, чтобы свести к минимуму неуравновешенные осевые линии, возникающие при работе главного масляного насоса и импеллера. Для создания стабильности в работе импеллера из всасывающей камеры главного масляного насоса сделан перелив в бачок, установленный на всасывающей линии импеллера.

Рабочее давление, создаваемое главным масляным насосом при частоте вращения 50 , составляет 1,6 МПа, а импеллером 0,7 МПа.

При ревизии и ремонте насосной группы необходимо обратить внимание на состояние колес, на установку чертежных зазоров – как радиальных, так и осевых. Как отмечалось ранее, кроме главного масляного насоса в системе маслоснабжения используются пусковой насос высокого давления, резервный и аварийный насосы системе смазки. Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов

Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов

Как отмечалось ранее, кроме главного масляного насоса в системе маслоснабжения используются пусковой насос высокого давления, резервный и аварийный насосы системе смазки. Все вспомогательные насосы установлены на нулевой отметке, значительно ниже масляного бака, и находятся постоянно под заливом, с подпором, равным разности уровней установки насосов и маслобака, чем обеспечивается нормальная работа вспомогательных насосов.

Давление и подача пускового насоса высокого давления практически такие же, как у главного насоса, так как пусковой насос должен обеспечить нормальную работу системы регулирования и защиты, а также системы смазки подшипников при низкой частоте вращения ротора турбины.

Резервный масляной насос должен развивать напор и подачу, обеспечивающие нормальную работу системы смазки. Аварийный же насос, работающий от аккумуляторной батареи, имеет минимальную подачу, позволяющую безаварийно остановить турбину при потере собственных нужд. Напорные маслопроводы резервного и аварийного масляных насосов через обратный клапан соединены с напорной линией инжектора смазки.

Причины резкого падения давления

Резкое падение может возникнуть в некоторых случаях:

  • пробой поддона. Подобное явление может возникнуть при движении по дорогам с ухабами и ямами. При пробое масло вытекает довольно быстро. Работа системы смазки невозможна. Индикатор «Check engine» сразу укажет на возникшую неполадку;
  • поломка насоса. Такое явление возникает довольно редко, но водители могут поделиться, что им пришлось столкнуться с подобным явлением. На современных транспортных средствах индикация о наличии ошибок в работе системы смазки появится быстро. На авто старых образцов придется прислушиваться к работе двигателя (не самый лучший вариант, но другой не всегда возможен);
  • потери масла через неплотности в соединении узлов ДВС могут возникнуть в результате некачественной сборки, а также при использовании запасных частей несоответствующего качества. Масло вытекает не сразу. На стоянках можно наблюдать образование масляных пятен. Такие явления должны насторожить владельца авто. Придется постоянно контролировать уровень масла по показаниям щупа. При необходимости нужно доливать. Однако, такой подход можно считать временным. Без ремонта обойтись нельзя.

Неисправности маслонасосов и их признаки

Наличие нарушений в работе масляной системы можно заметить по миганию лампы индикации давления масла.

Основные причины нарушений:

  • выход из строя приборов контроля,
  • засорение фильтра системы,
  • использование масла, несоответствующего установленного производителем маслонасоса требованиям,
  • снижение уровня в картере,
  • засорение самого маслонасоса.

Внешними признаками неисправности маслосистемы являются:

  • увеличение расхода масла,
  • падение давления в системе.

Эксплуатировать автомобиль с неисправной маслосистемой (в первую очередь – при сниженном давлении масла) недопустимо, такое транспортное средство необходимо экстренно отправить в сервис для полной диагностики, выяснения и устранения причин поломки.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

  • корпус с крышкой;
  • ведущая и ведомая шестерни;
  • редукционный клапан с пружиной;
  • маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

  1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
  2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
  3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

привод масляного насоса

Так как в коробке передач имеется масляный насос,
категорически запрещается промывать коробку передач керосином или дизельным
топливом, что может привести к выходу   из   строя   масляного   насоса.

Следует помнить, что привод масляного насоса осуществляется
от промежуточного вала коробки передач. Поэтому при неработающем двигателе
масляный насос не подает смазку к подшипникам шестерен вторичного вала и на
конусные поверхности синхронизаторов

Это важно знать при буксировке
автомобиля с неработающим двигателем. В случае буксировки автомобиля
выключить сцепление и включить прямую передачу в коробке передач или
отсоединить последнюю от трансмиссии, иначе возможны задиры поверхностей
скольжения и износ колец синхронизаторов. Необходимо проверить надежность
крепления верхней крышки к картеру коробки передач и механизма управления
к верхней крышке

Необходимо проверить надежность
крепления верхней крышки к картеру коробки передач и механизма управления
к верхней крышке.

Проверку и при необходимости регулировку привода коробки
передач рекомендуется выполнять через одно ТО-2 в  следующем  порядке:

установить рычаг 1 (см.  57) в нейтральное положение;

отсоединить наконечник тяги 10 от серьги 7 и убедиться в
том, что рычаг 2 находится в нейтральном положении. Вилка должна находиться
в вертикальном положении, и при угловом покачивании должно ощущаться
сопротивление вращению;

зафиксировать поперечный вал 13 промежуточного механизма
управления стопорным болтом 12, завертывая его до упора в коническое
отверстие на валу 13;

с помощью наконечника 8, предварительно ослабив стяжные
болты 9, отрегулировать тягу 10 по длине так, чтобы палец б входил в
отверстие вилки наконечника 8 и серьги 7 свободно, без дополнительных
перемещений до совпадения отверстий;

соединить наконечник с серьгой, затянуть стяжные болты
наконечника ;

отвернуть стопорный болт 12 на четыре оборота и законтрить
гайкой.

В процессе повседневной эксплуатации автомобиля может
возникнуть необходимость и в других регулировках привода в зависимости от
признака неисправности. Так, если не включаются четвертая и пятая передачи,
а остальные включаются, то необходимо:

нанести метки совмещения на тягу 10 и наконечник 8;

отпустить стяжные болты 9 наконечника тяги;

повернуть наконечник 8 на тяге против часовой стрелки
(если смотреть по ходу автомобиля) на 4— 5 °, что соответствует смещению
одной метки относительно другой около 1 мм;

затянуть стяжные болты 9;

проверить включение передач.

При необходимости дополнительно повернуть наконечник
тяги. Если не включаются первая передача и задний ход, а остальные передачи
включаются, то порядок регулировки аналогичен описанному выше, за
исключением того, что наконечник 8 следует поворачивать по часовой стрелке
(если смотреть по ходу автомобиля).

Техническое обслуживание автомобиля МАЗ-5335

Неисправности масляного насоса

Как правило, даже самый надежный масляной насос выйдет из строя намного раньше положенного срока, если в двигателе:

  • недостаточно моторного масла;
  • смазка загрязнена твердыми частицами;
  • используется масло с недопустимой для данного двигателя вязкостью;

Фактически, кроме естественного износа и механических повреждений (например, от сильного удара по картеру ДВС), это и есть основные причины преждевременной поломки маслонасоса. Обычно в самом насосе изнашиваются и ломаются подвижные части, которые испытывают нагрузку.

Также выходят из строя валы шестерен, втулки, увеличиваются зазоры и т.д. Обычно к истиранию поверхностей приводит грязное моторное масло, наполненное твердыми частицами.

Также к повреждениям масляного насоса приводит активная коррозия. Например, если в масле эмульсия, антифриз попал в систему смазки, коррозии не избежать. При этом наличие ржавчины на деталях насоса указывает на необходимость его замены.

Еще одной причиной неполадок является загрязнение редукционного клапана и/или сетки маслозаборника. В этом случае «давление» масла скачет, мотор активно изнашивается, также страдает маслонасос. Чтобы решить проблему, нужно периодически чистить указанные элементы или выполнять их замену.

Итак, если суммировать, причины выхода из строя масляного насоса:

  • естественный износ на больших пробегах;
  • засорение масляного фильтра, когда открыт его перепускной клапан и нет фильтрации твердых частиц;
  • критическое снижение уровня масла в двигателе по тем или иным причинам;
  • забит фильтр маслоприемника, масло не прокачивается через него в должном объеме;
  • залито масло с высокой вязкостью, масло потеряло свойства, то есть смазка сильно густеет;
  • поломка редукционного клапана, его «залипание» по причине загрязнения;
  • в систему смазки попала охлаждающая жидкость;

В любом случае, маслонасос нужно снимать, осматривать и дефектовать, промерять зазоры и т.д. В случае, когда зазоры в допусках, возможен ремонт масляного насоса. Если же насос изношен или сильно поврежден, его сразу меняют на новое устройство.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

  • снижение уровня жидкости в поддоне двигателя;
  • выход из строя датчиков контроля давления;
  • использование некондиционных смазочных материалов;
  • отказ редукционного клапана;
  • нарушение целостности уплотнительной прокладки корпуса прибора;
  • засор маслоприемника в картере мотора;
  • поломка или загрязнение масляного фильтра;
  • износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
