Как управлять самодельным сварочным аппаратом
Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.
От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным
Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины
Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.
Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.
Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.
Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.
Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.
Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

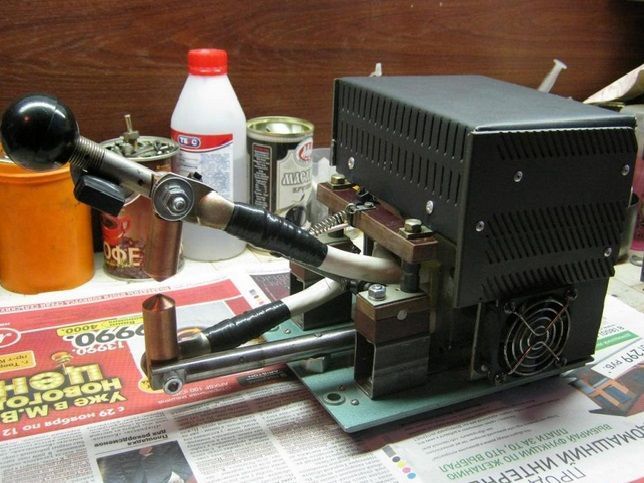

Готовый сварочный аппарат (вид сверху)
В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.
Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», – вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.
Последние материалы
Как удалить водяной знак из видео
Водяной знак или клеймо – называйте, как хотите – это своеобразная подпись автора под своими работами. Некоторые сайты также подписывают свои изображения таким способом. В этом уроке мы поговорим о том, как избавиться от водяных знаков, используя Фотошоп
.
Аккумулятор 18650 не заряжается от зарядного
16.10.2018
Идея восстановления Li-ion аккумулятора 18650 обычно возникает в 2-х ситуациях: когда он ускоренно разряжается в процессе работы или не заряжается после сильного разряда. В 1-м случае имеет место естественная потеря емкости, постепенно происх.
Блок питания с индикацией напряжения и тока
Удобный и небольшой блок питания с регулировкой напряжения и цифровым индикатором, который мы сделали некоторое время назад, выполнен на основе готовых модулей, поэтому всё что вам будет нужно – соединить их между собой. Но начнём по-порядку… После изг.
Все, что нужно знать перед покупкой Wi-Fi роутера
Wi-Fi предоставляет собой быстрый беспроводной доступ к интернету без привязки к проводам и модему. Необходимо только устройство с модулем Wi-Fi – используя его, к сети могут подключиться сразу несколько устройств.Для правильной настройки роутера не понад.
Точечная сварка своими руками из … микроволновки!
Для мастера бывает необходимость в точечной сварке. Данная точечная сварка даёт ток до 800 Ампер, чего вполне достаточно для сварки листового металла до 1,5мм.
Итак, нам нужна старая микроволновка и чем она больше по размеру, тем лучше. В больших микроволновках установлен трансформатор большей мощности. Если у Вас нет ненужной микроволновки, то старые микроволновки часто можно купить дёшево на форумах и бесплатных досках объявлений, либо же можно поискать их возле мусорных контейнеров или спросить в телемастерских.
Внимание! Перед разборкой микроволновка должна быть выключена от питающей сети. Далее разбираем микроволновую печь
Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см. фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу.
Из внутренностей микроволновки нас в первую очередь интересует высоковольтный трансформатор.
Сердечник трансформатора скрепляется с помощью двух тонких сварных швов, как видно на фото.
Как изготовить трансформатор для сварки?
Есть два варианта снятия обмотки:
- Разобрать сердечник трансформатора.
- Срубить обмотку зубилом.
Способ 1.
- Вам понадобятся ножовка или болгарка для того чтобы разрезать этот шов, а также молоток и долото чтобы добраться до обмоток трансформатора.
- Будьте аккуратны, извлекая первичную обмотку из трансформатора, так как она нам еще понадобится.
Постарайтесь не гнуть и не царапать её.
Вторичная обмотка может быть намотана очень плотно и ее сложно извлечь, поэтому если она Вам не нужна, то можно разрезать и вытащить по кускам, так будет намного легче.
Теперь, после всех манипуляций, у Вас на руках должны быть — целая и неповрежденная первичная обмотка трансформатора и его сердечник, разделенный на две части (без клея и бумаги, которые удерживали его обмотки внутри).
Следующим шагом будет намотка вторичной обмотки трансформатора. Для этого нужно взять медный (обязательно!) кабель приблизительно такого же сечения как и прорези в сердечнике трансформатора (около 7 мм) и намотать два витка.
- Затем я скрепил сердечник трансформатора с его основанием, используя обычную 2-х компонентную эпоксидную смолу и аккуратно прижав в тисках, оставил склеиваться.
- После того как эпоксидка высохнет, трансформатор должен выглядеть примерно так.
Способ 2.
Тоже не из лёгких, но при этом трансформаторное железо останется целым, что важно. Для этого нужно снять обмотку, используя зубило, долото, ножовку по металлу и т.д
Удаляем также шунты.
Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см)
Будет достаточно сделать 2-3 витка.
Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой.
Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.
Напряжение на выходе трансформатора получилось чуть более 2-х вольт, но сила тока — около 800 Ампер! Это достаточный ток для того чтобы обеспечить прочное соединение при сварке металлов.
Корпус для сварки своими руками
Теперь осталось сделать корпус для аппарата точечной сварки. Можно сделать его из металла. Можно сделать корпус из дерева. Вы можете делать его исходя из того, что у Вас будет под рукой.
- После того как я вырезал все части корпуса, я тщательно закруглил их края с помощью фрезы.
- На верхнем рычаге Вам нужно будет сделать выемку, для того, чтобы рычаг мог легко подниматься вверх не упираясь в корпус.
- На задней панели я вырезал два отверстия, одно под выключатель, второе под провод питания.
- Затем я закрепил на задней панели выключатель и вставил кабель питания в отверстие. Утолщение на кабеле предотвращает его от выпадания.
- Я закрепил трансформатор на деревянной основе с помощью обычных саморезов. На один из них я одел клемму, которую присоединил к заземлению.
- Затем я отшлифовал, загрунтовал и окрасил все детали. Я выбрал два цвета — черный для корпуса, и желтый для движущихся частей (рычагов).
Электрическая часть
СВЧ печь излучает магнитные волны миллиметровой и сантиметровой длины. Они хорошо прогревают предметы, через которые проходят, но для сварки совершенно не годятся, поскольку электрическую дугу на электроде, получить невозможно. Замена обмотки позволяет подавать на электрод споттера постоянный ток большого значения. В гараж для рихтовки достаточно установить оборудование с бытовой мощностью.
Принцип работы споттера из микроволновки основан на технологии контактной точечной сварки. Трансформатор вырабатывает ток большого значения с напряжением 12В. Импульс действует короткий промежуток времени. Электрод споттера должен только прихватиться к стали кузова, не прожигая тонкий лист. Это тот редкий случай, когда залипание электрода не мешает процессу сварку, а специально создается.
Изменяется ток созданием обмоток. Пошаговый план основных переделок простой.
- Разобрать микроволновую печь. Извлечь из нее микроволновый блок с катушками.
- Убрать обмотки. Проще всего спилить провода по обе стороны корпуса и извлечь находящиеся внутри пучки.
- Намотать первичную обмотку проводом 2,5 мм2 в сечении, 200 – 210 витков.
- Вторичная обмотка споттера всего 7 витков, провод сечением 55 мм2. Можно использовать одножильный кабель такого диаметра.
Второй контур споттера должен выдавать напряжение 12 В. Ток на выходе на электрод 5000 – 7000 А. Импульс по длительности до 0,5 сек.
Начальник участка по изготовлению сварочного оборудования КЗЭСО Подгорбунский Д. С.: «Проволока наматывается ровно, с прилеганием витков друг к другу. Для закрепления обмотки в рабочем состоянии, продления службы, готовую катушку споттера пропитывают лаком. Оптимальный вариант Лак ФЛ-98. Он изготавливается отечественными производителями в соответствии с ГОСТ 12294-66. Выпускается емкостями для промышленных предприятий по 50 и 70 кг. Для потребителей по 5 л в канистре. Заменить его можно лаками серии МЛ, ГФ и ПФ. Лак нагревается в емкости до 120⁰C, в него аккуратно опускается чистая обезжиренная намотка. Картон, используемый в качестве изоляторов между катушками, стенками корпуса, пропитывается этим же лаком и высушивается.пропитка лаком значительно увеличивает срок службы споттера».
Как сделать споттер из трансформатора от микроволновки своими руками
Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:
Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети
Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка
При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки
Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности
Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу
Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи
В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.
Как собрать из трансформатора — 6 нюансов
В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.
Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков
Вторичная обмотка
Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток
Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах
От них также нужно избавиться.
Магнитопровод на сварке
Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.
После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.
Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.
Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.
Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.
Пистолет для самодельного споттера
Если вы потратили время на то, чтобы сделать самодельный споттер из деталей микроволновки, не поленитесь и изготовьте для него удобный и безопасный пистолет. Для того чтобы сделать собственными силами такой держак, вам потребуется толстый лист гетинакса или текстолита, из которого вырезаются две одинаковые заготовки в форме пистолета (они должны удобно располагаться в руке). В специальное углубление, которое необходимо сделать в одной из таких заготовок, помещается кнопка включения и кронштейн для крепления электрода.
Ассортимент расходных материалов для споттера
Электрод для своего самодельного споттера вы также сможете изготовить своими руками, используя для этого медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то ее рабочий конец необходимо расплющить и уже потом делать на нем соответствующую прорезь.
Читать также: Как правильно прозванивать мультиметром
Для работы со споттером вам также потребуется обратный молоток, который можно изготовить своими руками. Лучше всего для изготовления такого устройства использовать монтажный пистолет, немного доработав его конструкцию. Посмотреть, как быстро и с минимальными затратами сделать обратный молоток, можно на видео, которое многие домашние умельцы размещают в сети.
Из неисправных приборов можно извлечь большое количество различных запчастей, которые можно использовать не только для ремонта других устройств, но и для самостоятельного изготовления оригинальных изделий. Одной из таких полезных для дома самоделок является точечная сварка, которую совсем несложно изготовить из ненужных микроволновых печей.
Не следует выбрасывать старую микроволновку
О том, как самостоятельно сделать споттер из старой микроволновки будет подробно рассказано в данной статье.
Это важно
Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.
- Рукоятку чаще всего делают из стандартного клеящего пистолета.
- Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
- При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
- Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.
Методика, как сделать споттер из подручных деталей и узлов, мало отличается, когда вы делаете его из сломанного сварочного аппарата или старой СВЧ печи — главное, проявить изобретательность и особую внимательность при работе с трансформаторами высокого напряжения.
Клеящий пистолет
Как изготовить сварочный аппарат
Споттер выполняется из двух основных частей — управления и трансформатора. На место старой обмотки наматывается новая.
Из сердечника нужно демонтировать обмотку.
- Для первичной обмотки понадобится 200 витков провода 2,5 мм².
- Для вторичной — 7 витков по 55 мм².
- Не забудьте изолирующий материал. Для этого пригодится технический картон.
- Напряжение на вторичном контуре должно быть не менее 12 В.
- Сборка управления проводится согласно схеме выше.
Для безопасной работы с точечным агрегатом необходимо собрать корпус. Он также защитит электронные части от попадания мусора и повреждений. Как сделать корпус своими руками? Можно использовать кожух от старой микроволновой печи.
- Прежде всего закрепите собранные части споттера на диэлектрической панели.
- Для удобной транспортировки изделия распределяйте детали по листу равномерно.
- Чтобы вам легче было перемещать устройство, прикрепите ручки и колесики.
После окончания работ займитесь креплением элементов, без которых прибор не будет работать. Это:
- Кабельные соединения трансформатора и электродов.
- Пистолет с электродом сварочного аппарата.
- Инопуллер (обратный молоток) для вытягивая вмятин на кузове.
Чтобы правильно рассчитать затраты на материалы, подготовьте заранее чертежи. Они позволят не переплачивать при покупке необходимых составляющих.
Для расчета сечения кабелей берут средние показатели: 1 мм² кабеля приходится на силу тока в 10 А.
Окончили сборку споттера? Соберите самостоятельно для него держатель.
Пистолет и электроды
Пистолет-держатель рекомендуют изготавливать из гетинакса. Этот материал состоит из нескольких слоев. Обладает изолирующими свойствами, благодаря входящей в состав бумаге. Бумажная основа пропитана эпоксидной смолой.
Для держателя подготовьте две одинаковые детали. При сборке поставьте кнопку запуска и электрод. Для электрода подойдет медный или бронзовый прут. После сборки деталей со стороны электрода проделайте отверстие для установки шайбы. Если вместо прута использовалась трубка, тогда расплющьте ее концы.
Подробности изготовления вы узнаете на видео:
Профессионалы отмечают, что, прежде чем приниматься за изготовление споттера, необходимо определиться с его характеристиками. А также продумать все этапы до мелочей.
Правильно смонтированный прибор обеспечивает:
- Хорошую производительность. Поможет вам быстро приваривать детали.
- Удобство. По сравнению с промышленными агрегатами, самоделка отличается компактностью.
- Качественную работу. После такой сварки не остается шлаков и окалин.
При желании можно изготовить самодельный споттер без лишних затрат. Не спешите утилизировать сломанную технику, она вам еще пригодится.
Элементы управления
Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.
От степени нажатия будет зависеть уровень качества создаваемых соединений.
Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.
Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.
Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении.
Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата
Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.
Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.
Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.
Один из вариантов аппарата для контактной сварки из микроволновой печи
Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:
- трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
- толстый медный провод или жгут проводов небольшого диаметра;
- рычаги, которые будут использоваться в качестве прижимов;
- рычаг требуемой длины;
- надежное основание, на котором будет установлен сварочный аппарат;
- зажимные струбцины;
- набор отверток;
- кабели и обмоточные материалы;
- электроды из меди, за счет которых и будет выполняться сварка.
