как правильно подобрать ремень вариатора?

Как известно, достаточно большое количество китайской мототехники, будь то скутер или снегоход комплектуется автоматической КПП с клиноременным вариатором. Как и в любом узле у него есть слабое место. Как правило, это ремень вариатора, который рано или поздно приходит в негодность и подлежит замене. Стоит заметить, что по регламенту ремень необходимо менять каждые 20 000 км пробега. Но не стоит думать, что под крышку вариатора не стоит заглядывать до прохождения этой отметки. К тому же, если Вы приобрели технику уже не новую и как относился к ней предыдущий хозяин на первый взгляд узнать сложно. Поэтому не ленитесь и проверьте состояние ремня хотя бы перед началом сезона, тем самым, в будущем Вы сэкономите не только потраченное время, но и значительную сумму денег. Итак, как же определить пора менять ремень вариатора или можно еще поездить? Во-первых, нужно тщательно осмотреть ремень, сгибая и разгибая его. На нем не должно быть трещин и разрывов. Во-вторых, измерить ширину ремня

ОЧЕНЬ ВАЖНО! Ширину ремня нужно измерить в разных точках, поскольку износ мог происходить неравномерно. Минимально допустимый износ 1-1,5мм в зависимости от производителя

В случае, если все-таки требуется замена ремня, то обязательно обратите внимание на его маркировку (см. рисунок ниже). 1 – длина ремня; 2 – ширина ремня; 3 – длина зуба ремня

1 – длина ремня; 2 – ширина ремня; 3 – длина зуба ремня.

В том случае, если Вам не удается прочитать маркировку, то сделайте соответствующие замеры и сообщите продавцу, чтобы он смог подобрать аналогичный ремень вариатора.

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

  1. Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
  2. Теперь с вала необходимо снять опорную шайбу.
  3. И потом снимаем втулку храпового механизма кикстартера.
  4. После этого надо снять фиксирующую шайбу ведущего шкива.
  5. Теперь берем внешнюю половину ведущего шкива и снимаем ее.
  6. Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
  7. Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
  8. После этого можно снять шкив вариатора скутера в сборе.
  9. Далее по очереди шлицевая шайба, снимаем.
  10. Теперь приводная шестерня стартера, как на фото, снимаем ее.
  11. Шлицевую шайбу снимаем также.
    Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
  12. Продолжаем, далее необходимо снять с вала дистанционную втулку.
  13. Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.

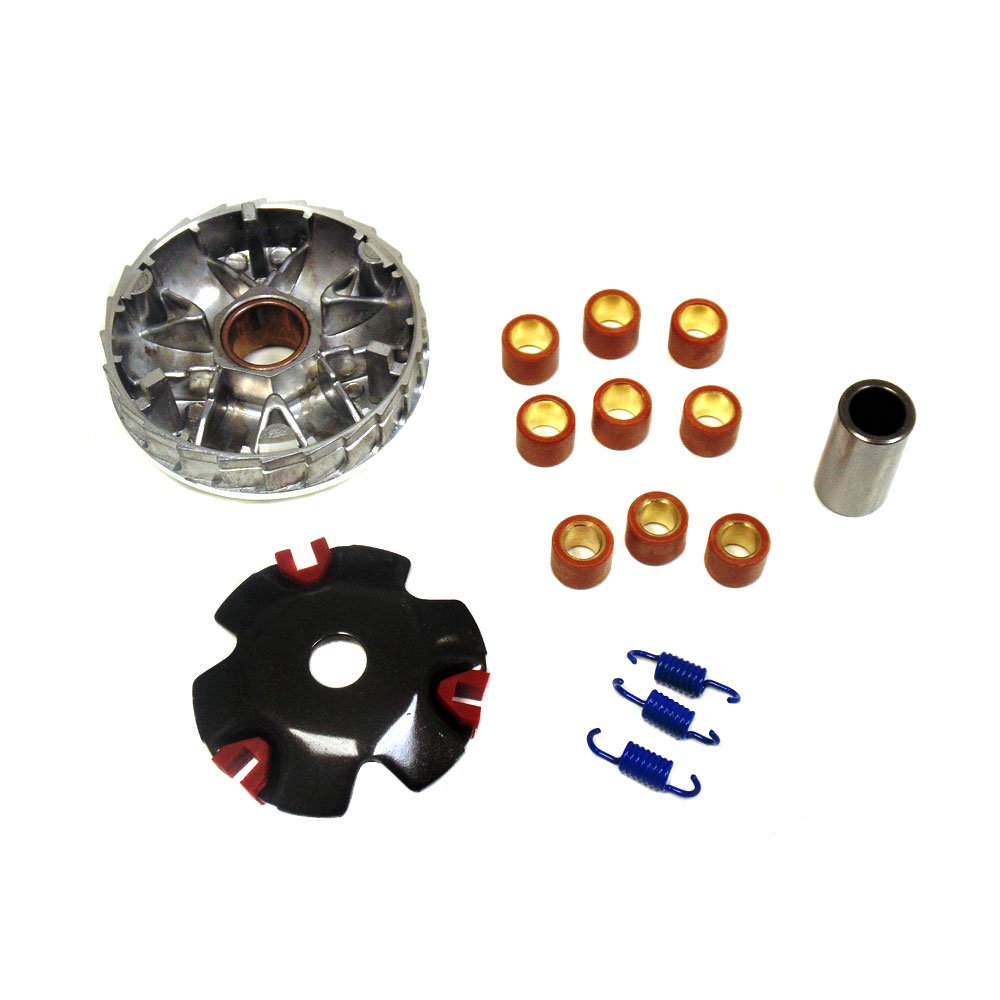

  14. Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

  • Заментая выработка
  • Если на пластиковой рубашке есть дефекты, например сколы или царапины.
  • Если плохо соединение пластиковой рубашки и металлической втулки
  • Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива. Основное что характеризирует справность роликов это округлость и масса. Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

  • Недопустимо использование роликов разной массы.
  • Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
  • Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Устройство вариатора скутера

Вариатор — деталь, отвечающая за плавное изменение скоростного режима. Он представляет собой агрегат из двух шкивов (ведущий и ведомый), скрепленных с ремнем. Степень нагрузки на главный вариатор зависит от интенсивности вращения двигателя. При езде на высокой скорости количество вращений максимальное, из-за чего детали вариатора изнашиваются быстрее.

Ремень прикрепляется к шкиву боковыми частями. Если втулка вариатора изнашивается, ремень глубже врезается в шкив. При работе ведущего шкива ремень плавно сжимается и разжимается. Спортивный вариатор на скутере совершает больше оборотов. Замена ремня может потребоваться раньше.

Из-за неправильной эксплуатации со временем может выйти из строя даже новый скутер
