Как выровнять деформированное колесо мотоцикла («восьмёрка» или «яйцо»)

Определение искривлений на колесах

Итак, есть подозрение на возникновение деформации колеса, и осталось точно определить, в каком конкретном месте она образовалась. Переворачиваем велосипед вверх колесами и четко фиксируем его.

Первый метод определения – визуальный, позволяющий найти место расположения крупных и средних дефектов. Колеса необходимо сильно раскрутить, так как на малых скоростях восьмерки, даже самые грубые, проявляются плохо. Заднее колесо можно вообще крутануть педалями. Искривленные участки уходят от плоскости вращения в сторону. На максимальном отклонении колеса надо быстро схватить в этом месте. Сделать это на высоких скоростях непросто, да и рука может соскользнуть, поэтому лучше прибегнуть к следующему способу.

Второй метод – контактный, заключается в отметке поврежденной области. В качестве индикатора можно взять маркер, а лучше обычный мелок. Крутим колесо и медленно подводим мелок к ободу. Первым делом он чиркнет по краю выпуклости восьмерки. После того, как «вершина» определена, колесо необходимо раскрутить еще сильнее и продолжить приближать мелок. Так определяется вся область искривления. Как только мелок «пробежит» по всему ободу, испытания можно считать законченными. Очаг восьмерки четко выделится жирной линией на фоне бледной полосы по всей окружности.

Так фиксируется искривление обода

Как выправить гнутый литой диск

18 апр 2014, 20:13

18 апр 2014, 21:17

сначала геометрию обода по ширене киянкой, лучше свинцовой на деревяшкезатем распорным винтом (я правил складным автодомкратом) вогнутости обода упираясь в ступицучерез прокладки в виде резинок или тряпок( этот металл не выносит точечных нагрузок)потом восьмерку на деревянных опорах торцом легонького кило на 10 бревна бить мощьно но не резкоот резких ударов силумин треснетви без фанатизма. лучьше оставить 1-2мм биения чем выбросить диск пытаясь выровнять в идеал

з.ы. отдали диск от альфы с 15 милиметровыми биениямиотровнял до 1,5-2 мммалость чуствуется, но ездить можно вполнекатаюсь на нем 2 тыщи (поставил проверить а поменять назад все лень)

миром правят хрен и жабапервый всё знает вторая всех душит

хочешь попасть в америку? РВСН-мечты сбываются!

чтобы спасти Россию -нужно сжечь Москву (с) Кутузов М.И.

Устранение дефектов велосипедного колеса

Когда область искривления колеса найдена, пора приступать к его выпрямлению. Сделать это своими руками под силу каждому владельцу двухколесного транспорта, тем более что подобные проблемы могут возникать с завидной регулярностью. Существует два способа самостоятельного устранения восьмерки:

Силовое выпрямление, или «коленом», как говорят велосипедисты.
Метод подтяжки и ослабления спиц колеса.

Силовое выпрямление

Чтобы убрать изгиб таким способом, потребуется снять колесо с рамы. Покрышку с камерой в этом случае снимать не нужно. Поворачиваем выпуклостью к себе и хватаемся за обод и шину с обеих сторон. При средних деформациях оптимальный захват колеса – положение «10» и «2», то есть по 60 градусов в обе стороны от очага восьмерки. Приставляем колено к самой выпуклой области и с силой давим от себя.

Какое положение колеса позволит лучше всего выровнять обод? Если сил в ноге достаточно, то давить можно и на весу. Альтернативный вариант – поставить колесо вертикально дефектным участком вверх. Здесь понадобится помощь напарника. Он должен крепко прижимать колесо к полу. После выправления колесо надевается на раму и снова проверяется методом вращения.

Назвать этот метод эффективным нельзя по нескольким причинам:

Невозможно выгнуть мелкие изгибы.
Обод может перегнуться в другую сторону.
Неудобно.
Низкая точность.
Не каждый обод так просто может подвергаться простому силовому воздействию.

Относительно неплохо данный способ работает где-нибудь в дороге, когда восьмерка образовалась внезапно из-за наскока на крупное препятствие и ее необходимо срочно выправить, чтобы доехать до пункта назначения.

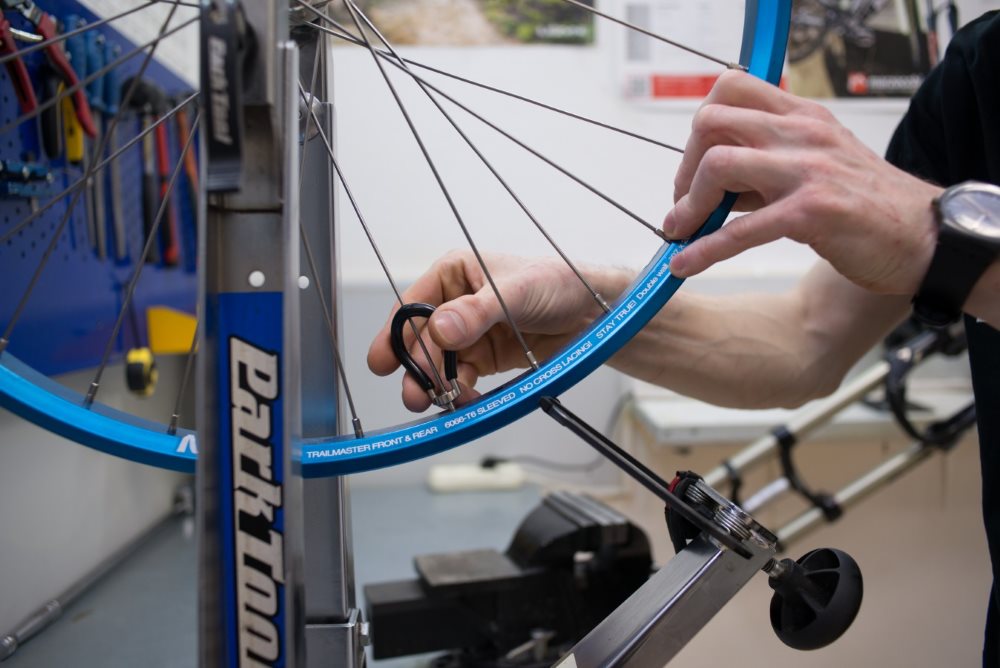

Регулировка колесных спиц

Переходим ко второму варианту устранения кривизны обода. Регулирование спиц заключается в их поочередном ослаблении и подтягивании. Для работы с ними нам понадобится специальный инструмент – спицевой ключ. Это незатейливое приспособление представляет собой кругляш с квадратными отверстиями сбоку под разные размеры спиц. Купить ключ без проблем можно в любом веломагазине.

Внимание! Изменять натяжение спиц следует только спицевым ключом, и ни в коем случае не плоскогубцами или разводными гаечными ключами!

Чтобы выровнять восьмерку на колесе велосипеда, понадобится терпение, особенно тем, кто делает это в первый раз. Шины необходимо полностью снять.

Сначала следует проверить натяжение всех спиц. Зачастую обод искривляется из-за их общего ослабления. Проверить это просто: когда спицы явно болтаются и «слушаются» пальцев как струны на гитаре, то необходима их подтяжка примерно на 1 оборот по всему колесу. Если такой проблемы не наблюдается, то ничего трогать не надо: так можно только усугубить восьмерку.

Отмечаем дефектную область и приступаем к «центральной» спице – той, которая расположена у выпуклости. Поворот спицы осуществляется в сторону, противоположную направлению выпуклости. Спицы по бокам от нее ослабляются. При восьмерке на три спицы схема выпрямления следующая:

Затяжка центральной на четверть оборота ключа.
Ослабление крайних спиц на восьмую часть оборота: сила ослабления вдвое меньше силы натяжения по центру.

При восьмерке на 7 спиц ремонт колеса делается так:

Натягивается центр на пол-оборота.
Ослабляются две спицы (вторая и третья) по бокам на ¼ оборота ключа.
На 1/8 затягиваются четвертая и пятая спицы.
Ослабляются шестая и седьмая (крайние) спицы на 1/8 оборота.

Чередование натяжения и растягивания проводится таким образом, чтобы крайние спицы на восьмерке были ослаблены. Для проверки результата колесо вешается на велосипед и тестируется на остаточную кривизну. Если восьмерка выгнулась в обратную сторону, следует убрать все натяжение и усилить момент затяжки на ослабляемых спицах и снова повторить процедуру, но уже с меньшими силами затягивания и ослабления.

Несмотря на то, что придется изрядно повозиться, можно добиться идеального результата – выпрямления колеса до ровного круга. И если в первый раз работа может затянуться слишком долго, то при последующем возникновении восьмерки ремонт пойдет куда быстрее. Теперь при появлении дефекта на колесе можно не откладывать байк в сторону, а быстро подрегулировать спицы самостоятельно и возобновить поездки.

Как выпрямить колесо на велосипеде

https://youtube.com/watch?v=ypRitJh9WDY%3F

Для этого воспользуемся мелком или маркером. На перевернутом велосипеде раскручиваем колесо, и медленно подносим к нему мелок, таким образом, получая в месте, где находится восьмерка. Мелок оставит засечки, по которым и определяются спицы, натяжение которых мы и будет изменять. Если держать мелок на весу не получается, можно воспользоваться дополнительными приспособлениями. Например, на вилке переднего колеса, с помощью скотча можно приклеить ушные палочки и проделать ту же операцию, что и с мелком.

Со статьей читают

Какие покрышки выбрать для велосипеда

закрыть
открыть
x

После определения места, где проявляется восьмерка, можно начинать её исправлять:

Начинаем работу со спицей находящейся в центре отмеченной зоны. В зависимости от того, в какую сторону проявляет себя восьмерка, берем спицу, находящуюся на противоположной от нее стороне. Подтягиваем ее спицевым ключом на расстояние меньше, чем один оборот.
Ослабляем две соседние спицы, находящиеся на стороне, с которой была отмечена восьмерка. Расстояние, на которое их необходимо ослабить, должно быть меньше, чем расстояние подтягивания первой спицы, например в 2 раза.
Продолжаем делать с остальными спицами те же действия что и с предыдущими, постепенно уменьшая расстояние подтягивания и ослабления спицевым ключом. Таким образом, получается, что наибольшей коррекции подвергается центральная часть восьмерки, которая является ее очагом.
Опять вращаем колесо, проверяем полученный результат. Если стало хуже – возвращаем натяжение спиц в исходное положение, и выполняем те же действия, только натяжение и ослабление делаем слабее, чем в первый раз.
Постепенно, за несколько циклов подтяжки-ослабления восьмерка будет проявляться все менее значительно. Чтобы достичь идеального натяжения спиц придется пройтись по этим шагам не один раз, однако, как говорилось в начале статьи, небольшие восьмерки не приведут к ощутимым проблемам во время езды, поэтому людям, не страдающим перфекционизмом, рекомендуем не увлекаться этим занятием.

Как поменять сломавшуюся спицу

Спицы имеют свойство ломаться, поэтому выходя в поход, пусть даже полностью асфальтовый, имеет смысл взять с собой пяток запасных. Учтите, что если спица сломалась с той стороны, с которой установлена кассета, то её придется снимать. А это значит, что у вас должен быть как минимум специальный шлицевой и разводной ключ. Хлыст, если что, можно заменить тряпкой.

1. Чтобы поменять спицу, придется снимать покрышку. Снимите также ободную ленту (которая служит предохранением камеры от отверстий для спиц в ободе). Вытащите ломанную спицу вверх.

2. Просуньте в спицевое отверстие втулки новую спицу. Чтобы дотянуть её до отверстия в ободе, вам придется основательно её погнуть — без паники, это же по сути проволока, опять прямой она станет под натяжением.

3. Изучите рисунок спицовки, ваша новая должна встать точно так же — повторить тот же алгоритм, что и на других спицах.

4. Сверху вставьте ниппель, вкрутите его в резьбу спицы, натяните. Если сломано несколько, то проведите аналогичную работу.

5. Выровняйте восьмерки и «усадите» спицы.

Если спицы постоянно вылетают, да еще и с одной стороны, то дело здесь может быть (кроме перегруза) в том, что какие-то спицы сильно перетянуты и принимают на себя больше нагрузки.

Нужен тензометр, прибор, который мерит натяжение спиц, он есть в любой веломастерской. Если вы в полевых условиях, то отпустите все спицы, и начинайте их равномерно (на ощупь) натягивать.

Бывает так, что обод очень кривой, и чтобы выправить восьмерку, приходится сильно натягивать спицы одной стороны — они-то и вылетают при превышении некоторого порога нагрузки. Тогда лучше смирится с некоторой восьмеркой.

Я надеюсь, что эти нехитрые советы помогут моим читателям не пасовать перед восьмерками, и править их самостоятельно. Главное тут — опыт. Чем чаще этим заниматься, тем быстрее и точнее делаешь.

Читать также:

Как ночевать в палатке в Европе и не платить денег
Кожаное седло Brooks — выбор велотуриста
Кошка-велосипедист

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Статические нагрузки.

Натяжения спиц поддерживает колесо в стабильном состоянии. Стабильность колеса напрямую зависит от равномерного натяжения каждой отдельной спицы и физической целостности обода и фланцев втулки.

Функцию спицы в собранном колесе можно сравнить с функцией арматуры внутри железобетонной конструкции. Бетон может выдерживать чудовищные нагрузки на сжатие, но на удивление легко деформируется при попытке растянуть конструкцию. Если конструкция провисает между двумя точками, как пролет моста на опорах, она сломается под собственным весом. Чтобы избежать этого, в строительстве прибегают к преднатяжения конструкций. Внутри железобетона находится стальная арматура, которая принимает на себя нагрузку и не позволяет бетона разорваться. Спица в колесе играет именно такую роль: она работает, когда какая-то сила тянет ее на себя.

Грамотно собранные колесо на 36 спиц может выдержать нагрузки и до 400 килограммов. Когда велосипед не движется, колесо находится в равновесии. Как только на велосипед садится велосипедист, через его вес (а вес, как мы помним из школы, это – сила, вектор которой направлен к центру масс) происходит перераспределение нагрузок на спицы, обод и фланцы втулки.

Другим статической нагрузкой является давление воздуха в колесе. Чем больше это давление, тем сильнее его влияние на систему. Для фетбайка, колеса которого накачанные до 10 PSI (0.5 атм), можно пренебречь этим параметром

А вот владелец шоссейного или трекового велосипеда, колеса которого накачивают иногда до 160 PSI (11 атм) и выше, обязательно должен принять во внимание силу, которая сжимает обод

Волокна в шоссейной однотрубце проложены “елочкой” под углом 90 ° по отношению друг к другу и под углом 45 ° в поперечной плоскости. При накачке волокна подтягиваются назад, раскрывая угол на дополнительные 3-5 °. Покрышка уплотняется, раздается в ширину и уменьшается в диаметре. Волокна накачанной до 124 PSI (8.5 атм) трубки давление на обод силой 300 Н – этого достаточно, чтобы перетянутое колесо потеряло форму. При протяжке колесо может трещать – это нормально. И это делает невозможным определение на слух того, что указанный производителем обода лимит натяжения преувеличено.

Клинчерная покрышка не давит вниз, как однотрубная. Зато, давление ее стенок на борта обода направлен поперечно в обе стороны. Клинчерные обод должен выдерживать нагрузки от стенок покрышки, давят на его борта изнутри, поэтому борта сделаны толстыми с учетом естественного износа от трения колодок о тормозные дорожки. Проверяйте максимально допустимое давление для клинчерные обода.

Несколько лет назад шоссейные спортсмены перешли на широкие покрышки (до 28с и в отдельных случаях больше). Это сделало физически возможным использование на шоссейников узких (21-25 мм) 622 мм ободов для МТБ. Не делайте этого. Использование шоссейных покрышек на облегченных МТБ-ободах недопустимо. Большинство тонкостенных ободов для найнера рассчитана на использование с без камерными покрышками. Верхний лимит давления на таких ободах достигает 4,5 бар или 65 PSI, что является нижней планкой давления для шоссе. Если велосипедист высокого роста и весит более 80 килограммов, нормальным рабочим давлением для него будет отметка 7,5-8 бар. Такое давление может необратимо деформировать обод.

Динамические нагрузки.

В движении на колесо действуют поперечные, торсионные и радиальные нагрузки, которые приводят к деформации обода и спиц. Вес велосипедиста является динамической нагрузкой, напрямую влияет на структуру колеса. Даже если велосипедист ездит только по идеально гладкому асфальту, его вес сам по себе может быть достаточной причиной для постепенного усталости составляющих колеса. К этому мы еще вернемся.

Когда велосипед движется, радиальная нагрузка направляется вертикально. Оно смещает обод относительно втулки: вверх-вниз, вверх-вниз. Как мы уже говорили выше, когда велосипед стоит на месте, спицы его колес находятся в состоянии равновесия – все спицы натянуты равномерно. Вы можете проверить натяжение по звуку, который спицы выдают от щипка: они будут выдавать звуки похожей частоты, словно музыкальный инструмент. При наличии тензометра такая проверка будет более показательной.

Теперь сядьте на велосипед и попросите друга последовательно щипнуть спицы, которые находятся выше и ниже втулки. Частота этих звуков будет различна. Что произошло? Своим весом вы загрузили колесо и вызвали перераспределение натяжения, выведя спицы из состояния равновесия. Теперь две спицы, которые находятся вертикально над втулкой, загружены максимально. Загрузка двух нижних спиц достигает своего минимума. обод при этом потерял идеально круглую форму и принял форму овала, хотя в макроскопическом масштабе без специального теста заметить такую деформацию невозможно. Поскольку велосипед колесами опирается на поверхность, обод в зоне контакта с ней стает плоским, приводя к асимметричности деформации: эксцентриситет верхнего полуовалы колеса отличается от эксцентриситета нижнего.

Второй силой, которая действует на колесо в движении является торсионное нагрузки, которое возникает на обоих колесах при торможении и на заднем колесе при педалировании. Возьмем для примера велосипед, оборудованный ободными тормозами. Калипер сжимает обод усилием до 500 Н. Это приводит перераспределение напряжения между спицами, которое и формирует обод. Происходит это следующим образом: если разбить колесо на сегменты вроде часового циферблата, то спицы, проходящие сегменты от часу до трех, ослабляются до 5%. Спицы на противоположной стороне, в этот момент проходят сегменты от семи до девяти часов, загружаются на те же 5%.

Что произошло в этом случае? Суммарное натяжение спиц в колесе не изменилось. Произошло перераспределение нагрузок из одной зоны в другую. Представьте дрожь желе, когда вы несете его на тарелке – то же самое происходит и с колесом. И опять-таки, поскольку на оба колеса давит вес райдера и велосипед не летает где-то по орбите вокруг Солнца, а опирается на поверхность, деформация обода при торможении далека от симметричной: по форме дуга с 11 до 5:00 отличается от дуги с 5 до 11.

Когда колесо наезжает на препятствие, в торсионного нагрузки добавляется радиальное, направленное вертикально вверх. Разгружены нижние спицы разгрузятся еще сильнее, верхние спицы натянутся пропорционально силе удара. Энергия удара гасится и сила упругости возвращает составляющим колеса производную форму.

Заднее колесо передает крутящий момент, который движет велосипед вперед. Это еще одна торсионная сила, действующая на колесо велосипеда. Формула крутящего момента – это произведение длины рычага в силу, его движет: T = l · F, но спицы гибкие и не могут выполнять роль рычага. Поэтому они передают момент от втулки обода через загрузку и разгрузку. Как напоминает Джобст Брандт, длина рычага в данном случае – это расстояние от центра оси до центра отверстия фланца втулки (не путайте с внешним радиусом фланца).

Когда велосипедист давит на педали, направление действия торсионной силы совпадает с направлением вращения колеса. Когда он давит на тормоз, скручивания происходит в противоположном направлении.

Третьей силой, действующей на колесо в динамике является поперечную нагрузку. В принципе, здесь все просто: колесу не нужно быть жестким в поперечной плоскости, ведь силы, действующие на него в поворотах, довольно слабые. Подавляющее большинство времени велосипед едет прямо, держа равное положение. Поперечная жесткость колеса примерно равен 1/10 от его радиальной жесткости и это проблема только в том случае, когда велосипедист попадает в аварию.

Как поменять сломавшуюся спицу

1. Чтобы поменять спицу, придется снимать покрышку
. Снимите также ободную ленту (которая служит предохранением камеры от отверстий для спиц в ободе). Вытащите ломанную спицу вверх.

2. Просуньте в спицевое отверстие втулки новую спицу
. Чтобы дотянуть её до отверстия в ободе, вам придется основательно её погнуть — без паники, это же по сути проволока, опять прямой она станет под натяжением.

3. Изучите рисунок спицовки, ваша новая должна встать точно так же — повторить тот же алгоритм
, что и на других спицах.

4. Сверху вставьте ниппель, вкрутите его в резьбу спицы,
натяните. Если сломано несколько, то проведите аналогичную работу.

5. Выровняйте восьмерки и «усадите» спицы
.

Нужен тензометр
, прибор, который мерит натяжение спиц, он есть в любой веломастерской. Если вы в полевых условиях, то отпустите все спицы, и начинайте их равномерно (на ощупь) натягивать.

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Многие велосипедисты при покупке горного велосипеда обращают внимание на обода. На то какие они – одно-, двух-, трехслойные

Сейчас правда даже недорогие горные велосипеды комплектуются двухслойными ободами. Многослойные обода – это дело хорошее. С ними восьмерка на колесе бывает реже, но даже трехслойные обода не являются панацеей.

Причина появления восьмерок состоит не только в сильных ударах колес. Которые зачастую сопровождаются еще и Удар можно назвать завершающей стадией появления восьмерки. Начинается все с разболтанных спиц. Поэтому для профилактики следует периодически (достаточно раз в сезон, если вы не фанат езды по шпалам =) подтягивать спицы на колесах, особенно если у вас горный велосипед. Для этого используется специальный ключ для подтяжки спиц.

Но если восьмерка все же появилась, то это не критично. Для самостоятельного исправления вам понадобится кроме ключа для спиц карандаш или маркер и немного терпения. Сперва переверните велосипед и, держа карандаш или маркер на расстоянии 1 мм от боковой поверхности обода с восьмеркой, крутаните колесо. В месте где колесо кривое будет полоса. Затем проделайте аналогичную процедуру с другого бока обода.

Теперь будем заниматься исправлением восьмерки. Посмотрите как крепятся спицы и вы заметите что они чередуются, что вполне логично. Одна – с одного бока, следующая – с противоположного и т.д. Вот для этого мы и рисовали на ободе. Найдите спицу, ближнюю к центру нарисованной линии на одной стороне обода, идущую на противоположную сторону. Ее нужно будет натянуть, предварительно немного ослабив две соседние с ней спицы, крепящиеся на этой стороне. Причем натягивать нужно в 2 раза сильнее, чем расслаблять. Тоже самое надо сделать по линии на другой стороне обода.

Не увлекайтесь! Расслаблять и натягивать нужно совсем немного. В зависимости от «серьезности» восьмерки на колесе велосипеда, крутите спицы на 1/4-1/2 оборота. Затем сотрите линии и повторите процедуру, пока колесо не станет ровным. Вот и все, что надо делать для того, чтобы исправить восьмерку на колесе велосипеда.

Внимание! Если восьмерка стала не меньше, а больше, то верните все как было и еще раз внимательно прочитайте что и куда надо крутить

И очень важно чтобы у вас не осталось как ослабленных спиц, так и перетянутых. Сначала у вас возможно получится, да и то не идеально далеко не с первой попытки, но с опытом будет получаться отлично если не с первого, то уж точно со второго раза

Сначала у вас возможно получится, да и то не идеально далеко не с первой попытки, но с опытом будет получаться отлично если не с первого, то уж точно со второго раза.

Особенно важно следить чтобы не было восьмерок владельцам горных велосипедов с. На кривом колесе такие тормоза всегда будут чертить об обод, что ухудшит работу и сократит срок их службы

Зачастую бывает, что обод сильно погнут и тогда так как описано с этим не справиться. В этом случае лучше обратиться в профессиональный сервис и возможно даже потребуется его замена. В любом случае будьте осторожны и берегите себя!

Восьмерка.

Давайте смоделируем ситуацию, в которой колесо попало в яму на высокой скорости. Предположим, что колесо заспицованное в 3 креста. Это означает, что на одном фланце спица пересекается с тремя другими. Первый и второй сечения виртуальные – головки соседних спиц заведены с противоположных сторон фланца втулки, поэтому спицы находятся в разных плоскостях. В третьей точке пересечения спицы переплетаются, чем становятся взаимозависимыми от натяжения своей соседки. Во время движения удар вызывает потерю натяжения одной спицы. Ослабевания одной спицы приводит к потере натяжения и связанной с ней соседней.

Отверстия в ободах просверленные не по центральной линии, а с определенным отступом в шахматном порядке, поэтому наряду с каждой спицей с одной зонтики находится спица с противоположной и она также связана в пару на своей стороне колеса. Поскольку пара спиц с противоположной стороны натянута хорошо, сила упругости пытается освободиться от силы, которая растягивает каждую из них. Дисбаланс статических сил, образовавшийся вызывает отклонение пораженного сегмента обода от осевой линии.

Так образовалась восьмерка. Сегмент зонтики на “сильной” стороне раскрылся на больший угол. Из-за увеличения угла хорошо натянута спица также потеряла некоторую часть своего натяжения, ведь из-за отклонения сократилась расстояние от фланца к ободу.

В зависимости от “тяжести” деформации протягивать приходится три, пять спиц на одной стороне, а иногда и все колесо вместе. Исправление восьмерки осуществляется в шахматном порядке: ослабленную сторону натягивают вращением ниппеля против хода часовой стрелки, а противоположную сторону наоборот спускают вращением по ходу циферблата. Ошибки здесь нет: на спицах нарезанная традиционная правая резьба, но смотрим мы на нее снизу, поэтому протягивания происходит в зеркальном отражении. Протяжка происходит ступенчато в шахматном порядке, если поражено сегмент обода с 5 спиц, первая спица протягивается на 1/8 оборота. Друга на противоположной стороне ослабляется на ту же одну восьмую. Третью спицу протягиваем на 1/4 и ослабляем четвертую на 1/8. Пятую натягиваем на 1/8 и проверяем результат.

Большинство подобных отклонений можно исправить, но каждое последующее исправление приводит к потере возможности достичь равномерности натяжения. Если обод пережил на своем веку немало приключений, у механика остается все меньше шансов добиться равномерности натяжения всех спиц.

Когда одна или несколько спиц по какой причине ослабевают, хорошо натянутые спицы пользуются случаем освободиться от растягивающей силы их. Сила упругости пытается сбросить нагрузку со спицы и даже добивается этой цели, но лишь отчасти. Полностью сбросить нагрузки не дает сила упругости самого обода и эти силы уравновешивают друг друга. Освободить статическая нагрузка полностью может только мощный внешний фактор: сильный удар или нагрузки, превышающей порог упругой деформации колеса. Как сказано выше, качественно собранный колесо на 36 спиц может выдержать до 400 кг статического веса.

Причины возникновения дефекта

Чаще всего восьмерка возникает при неудачном наезде на препятствие или падении велобайка с высоты. Изгиб может появиться как непосредственно после происшествия, так и спустя некоторое время. В результате удара велосипед повреждается, дефект, незаметный сразу, может обнаружить себя после того, как велосипед проедет несколько километров.

Однако и при абсолютно безаварийном передвижении по идеально гладкому дорожному полотну на ободе может образоваться восьмерка. Следует учитывать, что на колесо постоянно оказывают влияние следующие нагрузки:

вертикальные – колесо испытывает их постоянно под воздействием веса райдера и самого велобайка;
поперечные – им велосипед подвергается при интенсивном разгоне и резком торможении;
осевые – воздействуют на колесо при совершении резких маневров и при поворотах.

Со временем эти нагрузки приведут к тому, что колесо утратит свою изначальную форму и приобретет изгиб. Как скоро появится восьмерка, зависит от ряда факторов:

стиля езды;
вида дорожного покрытия;
наличия на трассе препятствий (актуально при езде по бездорожью);
соответствия веса велосипедиста заявленному при подборе двухколесника;
материала, из которого изготовлен обод.

Восьмерка колеса велосипеда – определяем точное место

Чтобы определить точное место деформации необходимо перевернуть велосипед колесами к верху. Далее нужно вращать проблемное колесо, постепенно поднося мелок или маркер к крутящемуся ободу. В местах, где есть восьмерка, мелок или маркер коснется обода. Эти места необходимо отметить. Именно так можно определить проблемное место – очаг восьмерки.

Существует еще один метод определения очага восьмерки с использованием обыкновенных ушных палочек, скотча и маркера. Для выявления проблемного участка обода нужно наклеить ушные палочки при помощи скотча на перья передней вилки с двух сторон. Места, где ушные палочки будут соприкасаться с вращающимся ободом, являются проблемными зонами. Именно здесь необходимо будет подтягивать или ослаблять спицы в соответствие с алгоритмом описанным выше.

Устранение дефекта восьмерки – процесс несложный, но хлопотный, справиться с его проведением можно самостоятельно без помощи профильного специалиста. Этот метод универсален, он подходит для велосипедов различных типов.

Важно: после устранения дефекта нужно в обязательном порядке проверить степень подтянутости всех спиц проблемного обода. Это поможет вам избежать возникновения неожиданных аварий на дороге

Если у вас остались какие-либо вопросы относительно методики определения проблемного места и устранения деформации, рекомендуем вам просмотреть видео-инструкцию:

Ох, уж это яйцо

Теперь можно поговорить и об этой поломке. Этот тип деформаций возникает при прыжках и сильных ударах. Форма обода вытягивается, напоминая яйцо. Ремонт этого вида искривлений также не требует особых умений, но требует усидчивости. Если вы занимаетесь выполнением трюков и прыжков, то должны знать, как убрать яйцо на колесе велосипеда. Набор инструментов нам понадобится тот же. Это спицевой ключ, и в редких случаях — станок.

Итак, берём мелок и начинаем прокручивать покрышку. В месте, где мелок оставил след, будет искривление. Как и в первом случае, нам нужно подкрутить спицы. Если в предыдущем случае мы поочерёдно отпускали и подтягивали их, то здесь нужно подтянуть ту, которая расположилась по центру овала на 1/2 оборота, а соседние с ним на 1/4. Остальные спицы, участвующие в искривлении, затяните на 1/8. Не переживайте, если у вас с первого раза не получилось исправить яйцо на колесе велосипеда. Тщательно проверяйте свои действия. Это кропотливая работа, требующая усидчивости и внимательности. Проявите настойчивость, терпение, и у вас всё получится.

Подкручиваем спицы при деформации колеса

Радиальное биение

«Яйцо» — это когда обод колеса становится овальной формы, то есть когда одна часть обода располагается ближе к центру, чем остальные. «Яйцо» появляется, как правило, после неудачных приземлений и встречается намного реже, чем восьмерка.

Как исправить восьмерку на велосипеде, которую в обычном обиходе называют «яйцом»? Сделать это гораздо сложнее, чем в предыдущем случае.

1. Самое первое, что необходимо сделать, это снять покрышку и удостовериться, что деформирован обод, а не шина.

2. Перевернув велосипед, покрутить колесо, приложив при этом сверху какой-нибудь предмет. Необходимо отметить при помощи мела ту часть обода, которая будет приподнимать данный предмет.

3. На третьем этапе нужно одновременно прослеживать три направления: начиная с центральной спицы, ослаблять натяжение; натягивать спицы, находящиеся рядом, на то же количество оборотов, чтобы не было восьмерки; а спицы, находящиеся в противоположном конце колеса, натягивать для исключения появления «яйца» в другом месте. Для того чтобы исправить восьмерку, необходим опыт, так как этот процесс довольно сложный. Его можно начать заново, если что-то не получилось, сначала ослабив, а далее натянув все спицы одновременно.

4. После исправления «яйца» так же, как и в примере с восьмеркой, нужно надавить на спицы всем весом — для их усадки.

Как могут образовываться дефекты и почему

Есть распространенное мнение, что колесо может менять свою форму если вы не аккуратно ездите, при езде по кочкам или во время неудачных прыжков. Все это так. То есть это все конечно же влияет на быстрый износ. Но колесо может ломаться не только поэтому. Когда велосипедист садится на велосипед — колеса уже поддаются нагрузке в вертикальном направлении. Дальше при торможении на скоростях колеса могут деформироваться, образовывая восьмерки. Во время маневрирования (на поворотах) в каком-либо направлении и резком торможении. В общем, что такое неаккуратная езда думаю можно не объяснять, вы и сами все прекрасно понимаете. Так что бережное отношение к велосипеду может оттянуть проблему, но со временем вы все равно к ней вернетесь. Даже если вы будете ездить очень аккуратно по хорошей дороге, такая уж специфика велосипеда.

Все конечно же зависит еще в большой степени от самого обода колеса, от его физических характеристик

Поэтому при покупке велосипеда на такие вещи надо обращать внимание продавца, задаваясь вопросом как долго могут прослужить колеса, как они реагируют на вышеописанные деформации. Так на дешевых велосипедах обода соответственно менее крепкие. И различные изгибы (яйцо и восьмерки) колес могут образовываться гораздо раньше, чем на более дорогих и качественных своих собратьях

И различные изгибы (яйцо и восьмерки) колес могут образовываться гораздо раньше, чем на более дорогих и качественных своих собратьях.

В общем как может возникать проблема я думаю вы уже поняли. Так что давайте перейдем непосредственно к тому как разрешить задачу и выровнять ваше колесо.

Выводы.

Колесо – это эластичная структура. Долговечность колеса зависит от выбора компонентов, от равномерного натяжения спиц и в наибольшей степени от работы механика.

Колесо теряет форму от потери натяжения спиц, которое само по себе не является причиной, а следствием внутренних и внешних факторов. Внутренними факторами являются величина торсионных сил (насколько мощно велосипедист крутит педали и как мощно тормозит), количество спиц, схема спицевания, диаметр фланца втулки. Внешними факторами являются профиль дорожного полотна, характер вождения и вибрации, приводящие к раскрутке ниппелей. Пульсация нагрузок в колесе плавно приводит к усталости спиц.

Но решающей всегда является качество работы механика. От его навыков зависит 80% успеха. Когда спицы натянуты равномерно и с запасом (> 120 кгс для 80-кг велосипедиста), когда ниппели нераскручивающиеся от вибраций и вертикальных толчков, тогда колесо простит велосипедисту ошибки и не заставит беспокоиться о регулярной протяжку. Советуем при спицеваннии наносить на резьбу компаунд thread lock синего цвета. Он уменьшит вероятность раскрутки ниппелей и продолжит межсервисный интервал.

Тщательно выбирайте обода, следите, чтобы они не были извилистые восьмеркой и не имели овальную форму. Используйте спицы и ниппеля только проверенных производителей и обращайтесь к хорошим специалистам, чтобы в будущем не иметь снова проблем.
