Как восстановить нормальную работу вакуумных карбюраторов

Главные недостатки карбюратора

Основной минус карбюратора-неравномерное распределение горючего по цилиндрам двигателя. Карбюраторный впрыск не способен приготавливать  такую топливовоздушную смесь, которая будет иметь оптимальный состав применительно ко всему диапазону режимов работы силовой установки.

Проблема заключается в том, что любые карбюраторы обладают несколькими ступенями в процессе приготовления рабочей смеси из бензина и воздуха. Когда водитель постепенно нажимает на газ и увеличивает обороты двигателя (от режима холостого хода на отметке 750-900 об/мин к повышенным оборотам 1100-2000 об/мин, затем к средним 2500-3500 об/мин и приближенным к верхней планке 4000-6000 об/мин), тогда в карбюраторе происходит последовательное подключение  или отключение различных дозирующих элементов в системе. При таком ступенчатом переходе проявляются закономерные «провалы», что влечет потерю мощности силового агрегата по причине избыточного обеднения или обогащения топливовоздушной рабочей смеси.

Топливовоздушная смесь при поступлении во впуск должна быть распределена в равной степени и в одинаковом количестве по цилиндрам двигателя, но на практике этого не происходит. Такой эффект подачи смеси с явной разницей и неравномерностью от цилиндра к цилиндру напрямую связывают как с конструктивными недостатками впускного коллектора, так и с ошибками при его производстве.

Наглядным примером является прекрасно известный отечественным автолюбителям впускной коллектор, который устанавливался на карбюраторные модели автомобилей ВАЗ.

Главным недостатком впуска становится неодинаковая длина впускных каналов коллектора. Такая конструкция ведет к разному наполнению отдельных цилиндров рабочей смесью, что дополнительно отражается в потере мощности двигателем.

В режимах работы от холостого хода до низких и средних оборотов с умеренными нагрузками, в первом и четвертом цилиндре окажется более обогащенная смесь сравнительно со вторым и третьим цилиндром. Это происходит по причине работы в таких режимах только первой камеры карбюратора. Резкое нажатие на педаль газа заставит ускорительный насос снова подать еще больше топлива в первую камеру карбюратора. Горючее из этой камеры попадет в большей мере только в цилиндры 1 и 4. В конструкции карбюратора «Солекс» указанную проблему частично решили путем установки форсунки ускорительного насоса в обеих камерах.

Кода двигатель выходит на режим работы  при средней и высокой частоте вращения и возросших нагрузках, тогда в карбюраторе начинает работать вторая камера. Это означает, что обогащенная рабочая смесь начинает поступать уже в цилиндры 2 и 3. Теперь понятна причина неравномерной работы двигателя с учетом подобной реализации распределения топливовоздушной смеси, а плавный и быстрый разгон автомашины почти невозможен.

Потеря мощности и снижение показателя крутящего момента приводит к тому, что диапазон максимальных значений этих характеристик сужается. Результат-не самое удачное сочетание используемых коробок передач и карбюраторных двигателей, ухудшается разгонная динамика и возрастает расход топлива.

Дополнительные неприятности на моторах ВАЗ создает несоответствие каналов впускного коллектора и головки блока цилиндров в том месте, где данные элементы стыкуются между собой. Рабочая топливовоздушная смесь движется по каналам с большой скоростью, а подобные несовпадения приводят к росту аэродинамических потерь. Некоторые тюнеры прибегают  к полировке стенок каналов в надежде добиться прироста мощности и увеличения показателя крутящего момента. Нужно сказать, что заметных изменений добиться не удается, так как в месте соединения коллектора и ГБЦ имеет место образование вихревых потоков. Получается, что полировка каналов становится бесполезной и равномерного поступления рабочей смеси в цилиндры таким способом не добиться.

Как понять, что пора синхронизировать карбы?

Если вы приобрели новый и хорошо настроенный с завода байк – то делать ничего не потребуется

Важно просто грамотно пройти обкатку, и на много тысяч километров забыть о любых настройках. Но если вы хотите купить мотоцикл б/у, либо если вы уже довольно долго ездите на своем двухколесном транспорте, с процедурой синхронизации карбюраторов придется столкнуться рано или поздно

Первыми показателями, что уже пора, являются следующие:

  • Повышается расход бензина;
  • Сложно запустить, мотор поначалу работает на одном цилиндре.;
  • Не держатся холостые обороты, регулировка не помогает;
  • Обнаружена вибрация, которой ранее не было;
  • Двигатель «троит», слышна неровная работа;
  • Пропала динамика разгона;
  • Мот «простреливает» в выхлопную, наблюдается сизый или черный дым;
  • Проводился капремонт движка.

Все эти симптомы могут указывать и на другие неполадки, в первую очередь – на неправильно отрегулированные или загрязненные карбы. Поэтому прежде, чем делать синхронизацию, необходимо помыть их, продуть, заменить манифольды, почистить воздушный фильтр. И только тогда приступать к синхрону.

Воздушный жиклер ГДС первой камеры

Смесь топлива и воздуха может переобогащаться топливом по причине уменьшения объема воздуха, поступающего в карбюратор автомобиля. В чем заключается проблема? Это может быть из-за того, что установлен большой топливный жиклер или слишком маленький воздушный. Иногда при ревизии карбюраторов жиклеры первой и второй камеры путают местами. Это является причиной того, что переливает карбюратор.

Что делать в такой ситуации? Все очень просто. Вот как устранить перелив карбюратора в этом случае. Снимают крышку карбюратора, вынимают жиклер и прочищают его. Если есть аэрозольный баллончик с жидкостью-очистителем, то можно жиклер не доставать. В результате работа силового агрегата будет стабильной и ровной не только на холостом ходу.

Как почистить карбюратор правильно?

Многие опытные водители настаивают: держите в машине карбклинер! Это аэрозольный спрей‐баллончик, с помощью которого чистка карбюратора может быть проведена быстро, в профилактических целях. Стоит только скинуть верхнюю часть фильтра и впрыснуть немного средства внутрь. Если работа мотора не нормализуется, надо переходить к промывке канала.

Не стоит прочищать карб одним из так называемых «дедовских способов». Речь о переброске второй и третьей свечей зажигания местами. Делается это, чтобы произошёл выстрел и жиклёры быстро очистились. Хотя положительный эффект и будет заметен сразу, результат долго не сохранится, ведь мусор остаётся внутри.

Промывать или продувать: что лучше?

Для удаления загрязнений с крышки и других наружных частей одной промывки достаточно. Засорения жиклёров с их 2‐миллиметровыми каналами потребуют уже продувания с использованием струи сжатого воздуха.

Существует 3 основных способа прочистки:

  • без снятия и разборки;
  • путём частичной разборки;
  • методом полной разборки.

В первом случае добавляется химически активное вещество или присадка в топливный бак автомобиля, снимать ничего не нужно. Присадка растворяется и выводит грязь. Этот способ нельзя считать эффективным, так как есть большой риск попадания отложений внутрь цилиндров.

Оба варианта правильные. Только при частичной разборке невозможно устранить трамбованный мусор в поплавковой камере, каналах и других труднодоступных зонах.

Второй способ — более популярный. Это быстро, продуктивно, результат виден сразу. Но только третий способ позволяет удалить сильные засорения — когда нужно замачивать по отдельности все жиклёры и мелкие детали, а затем продувать струёй воздуха. Метод этот отнимает больше времени, зато получается почти новый карбюратор.

Какое оборудование нужно?

Полноценная промывка карбюратора и продувка проводятся с помощью следующего оборудования:

  • карбклинера;
  • баллончика со сжатым воздухом или автомобильного насоса с иглой на конце;
  • набора отвёрток, гаечных ключей, плоскогубцев;
  • старой зубной щётки и деревянной лопатки.

Пошаговая инструкция

Соблюдение алгоритма крайне важно. Действовать нужно так:

демонтировать крышку фильтра, открутив крепёжные гайки и открыв защёлки на пружинах;
осторожно снять сам очиститель воздуха вместе с резиновым уплотнителем;
ослабить фиксаторы дроссельных и топливных трубок, вытащить шланги;
вынуть проводок от электромагнитного клапана;
аккуратно демонтировать крышку карба вместе с прокладкой, выкрутив заранее крепёжные винты;
выкрутить электромагнитный клапан с помощью гаечного ключа и отсоединить жиклёр ХХ, находящийся в нём;
выкрутить тем же инструментом пробку фильтра и входной разъём;
снять воздушные жиклёры и эмульсионные трубки с обеих камер, используя отвёртку;
извлечь распылитель, поддев его тонкой отвёрткой;
вытащить оба топливных жиклёра;
снять диффузоры, используя плоскогубцы или пассатижи.

Далее нужно:

  • все мелкие детали (кроме резиновых) поместить в широкую ёмкость;
  • залить детали керосином или бензином;
  • оставить отмокать на полчаса;
  • вооружиться карбклинером, нанести химическое средство на поверхности камер, каналов, дроссельных заслонок;
  • обработать чистящим средством наружные элементы устройства, включая приводы.

Крышка нуждается в более основательной чистке. Поэтому надо взять зубную щётку и обработать внутреннюю поверхность детали. Если есть твёрдые отложения, их надо удалять деревянной лопаткой.

Идём дальше:

  • детали вытаскиваем из ёмкости, в которой они отстаивались;
  • продуваем все жиклёры, фильтр пробки, распылитель, трубки, а также диффузоры сжатым воздухом.

Завершающий этап — сборка устройства в обратном порядке. Корпус фильтра пока не ставим. Сначала нужно завести мотор, чтобы удостовериться, правильно ли проведены все действия. Полезно распылить чистящую жидкость внутрь карба, вместе с тем нажимая педаль газа. Только потом следует заглушить движок и монтировать корпус воздушного фильтра.

Самостоятельная чистка – какие могут быть риски

У самостоятельной чистки карбюратора есть ряд
рисков, на которые требуется обратить внимание, так как они могут снизить
работоспособность топливной системы и двигателя. Возможные риски:

Возможные риски:

  • неправильная разборка или сборка;
  • отсутствие грамотного процесса настройки
    и регулировки системы после процедуры;
  • применение неподходящих средств,
    примером служит ацетон, который не только разъедает грязь, но и вредит
    элементам агрегата;
  • отсутствие диагностики, что не даст
    заметить существенных повреждений деталей, требующих ремонта или замены;
  • неправильный порядок действий;
  • нарушение сроков или отсутствие
    полноценного обслуживания.

Важно
помнить, что если нет опыта самостоятельного обслуживания устройства,
желательно обращаться к мастерам сервисных центров.

Дополнительным фактором будет присутствие на СТО
всего набора средств, рекомендованных производителем запчастей, а также
инструментов, требующихся для снятия узла.

Для устранения ошибок предварительно устанавливается
степень загрязнения и подбирается требуемый очиститель, который поможет
очистить поверхность запчастей, не повредив их. Также учитывают, что
профилактические прочистки проводятся своевременно даже при соблюдении всех
правил эксплуатации. Если появился признак нарушения работы карбюратора, его
желательно устранять сразу, так как загрязнение будет усиливаться, что приведет
к снижению эффективности всей топливной системы и нарушениям в работе двигателя.

Что делать если переливает карбюратор на ваз 2107

Главная » Новости

Опубликовано: 25.08.2017

ВАЗ-2107.ОЗОН.Уровень топлива. Холостой ХОД. Зажигание.

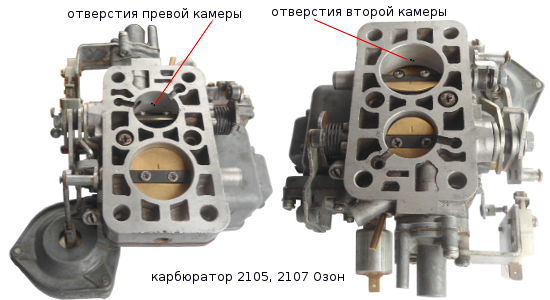

«Перелив» на карбюраторах 2108, 21081, 21083 Солекс и 2105, 2107 Озон автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и пр. довольно распространенное явление. «Перелив» — сильное переобогащение топливной смеси поступающей в цилиндры двигателя автомобиля, по причине той или иной неисправности карбюратора или (и) топливной системы автомобиля. Порой даже невооруженным взглядом видно, как на холостом ходу топливо подтекает из распылителей диффузоров, при этом под капотом царит устойчивый запах бензина.

Признаки того, что карбюратор «переливает»

Если карбюратор «переливает», то довольно часто просто невозможно запустить двигатель автомобиля (особенно прогретый двигатель), присутствуют нестабильные или повышенные обороты холостого хода, которые зачастую не поддаются регулировке. Во время работы двигателя из глушителя выходит черный дым – последствие догорания в нем избытка топлива. Возможны «провалы» при нажатии на педаль «газа» — так как богатая топливная смесь заливает свечи. Да и сами свечи в черном нагаре или даже мокрые.

Причины «переливания» карбюратора

В первую очередь при «переливе» на карбюраторах 2108, 21081, 21083 Солекс, 2105, 2107 Озон автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 следует обратить внимание на работу поплавковой камеры:

Неисправен (негерметичен) игольчатый клапан. В ряде случаев он может просто «зависать» в открытом положении (иногда это лечится легким постукиванием молотка по крышке карбюратора)

Так же следует обратить внимание насколько плотно завернут корпус игольчатого клапана и наличие под ним уплотнительного кольца. Проверяется игольчатый клапан подаваемым на него разрежением

Статьи по проверке клапана:

«Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс»,

«Игольчатый клапан карбюратора 2105, 2107 Озон».

oskar.odessa.ua

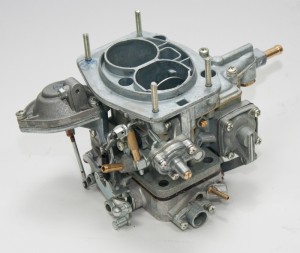

Устройство карбюратора Озон. Пусковое устройство карбюратора

Карбюратор — это устройство для точной дозировки топлива в воздушном потоке. Деталь способствует образованию горючей смеси из воздуха и топлива, а также регулирует ее подачу в цилиндры двигателя.

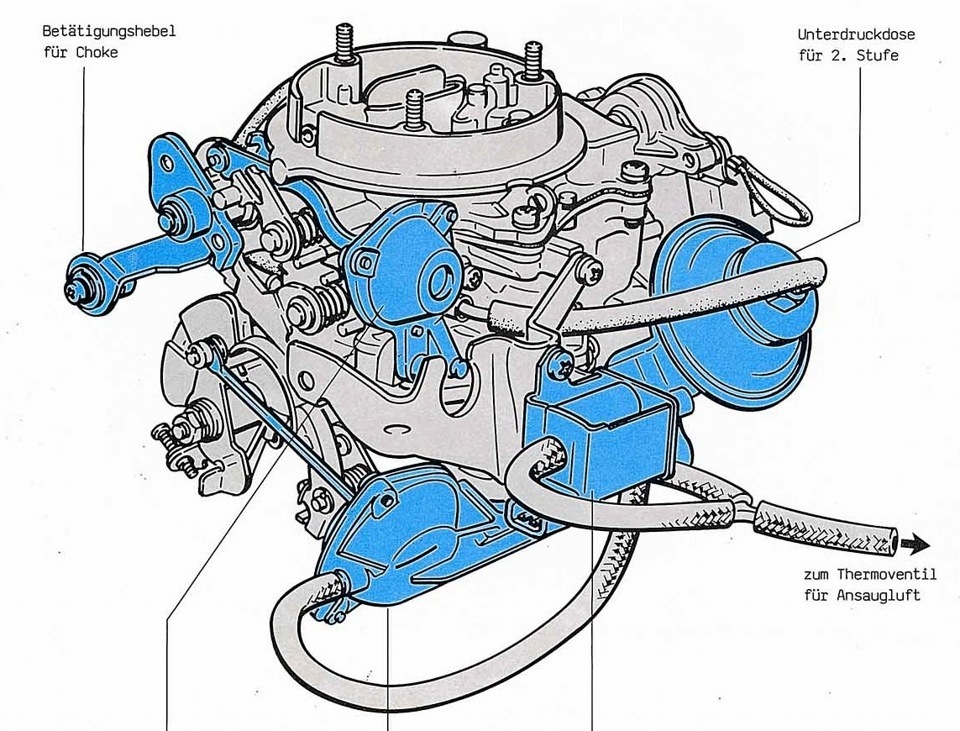

УСТРОЙСТВО КАРБЮРАТОРА

В настоящее время на автомобили устанавливают карбюратор «Озон». Это деталь эмульсионного типа, с подающим потоком, двухкамерная. Устройство карбюратора следующее:

  • поплавковая сбалансированная камера;
  • главные системы дозирования (две);
  • эконостат (обогатительное устройство). Расположен во второй камере;
  • система холостого хода (автономная);
  • системы перехода между первой и второй камерами;
  • насос с диафрагмой ускорительный с распылителем в первой камере;
  • клапан запорный электромагнитный в системе холостого хода;
  • устройство отвода газов из картера за дроссель;
  • привод пневматический для заслонки дросселя второй камеры;
  • ручная система управления воздушной закрывающей деталью первой камеры, с тросовым приводом;
  • пусковое устройство карбюратора с диафрагмой. Служит для автоматического открывания заслонки после пуска электрического двигателя. Процесс происходит вследствие разрежения во впускном трубопроводе;
  • штуцер для отбора разрежения при управлении регулятором опережения зажигания.

КАК РАБОТАЕТ КАРБЮРАТОР «ОЗОН»

  1. Устройство подачи топлива в карбюратор обеспечивает его поступление через сетку фильтра и игольчатый клапан. Клапан поддерживает нужный уровень топлива в поплавковой камере.
  2. Поступление смеси из поплавковой камеры производится через топливные главные жиклеры первой и второй камер. Горючее проходит в эмульсионные колодцы и трубки. В трубках оно перемешивается с воздушным потоком, поступающим из жиклеров. Далее эмульсия продвигается в большие и малые диффузоры карбюратора через распылители.
  3. После включения зажигания, электромагнитным запорным клапаном перекрывается топливный канал системы холостого хода. В состоянии напряжения клапан должен быть открыт.
  4. Процесс отбора топлива из эмульсионного колодца первой камеры производится системой на холостом ходу. Топливо движется через жиклер, соединенный с электромагнитной запорной деталью. Происходит смешивание топлива с воздухом, который поступает через жиклер холостого хода и отверстия системы перехода из первой камеры. Получившаяся эмульсия соединяется с воздухом и попадает в трубопровод.
  5. Топливовоздушная смесь при частичном открытии заслонок дросселя поступает в камеры через отверстия системы перехода. Процесс происходит до работы главной системы дозирования.
  6. Эконостат способствует поступлению топливной смеси из поплавка камеры в распылитель. Обогатительное устройство начинает работать при условии максимальной мощности. При этом происходит обогащение топливной эмульсии.
  7. Насос ускорительный имеет шариковые клапаны. Один открывается в момент заполнения топливом и закрывается под весом шарика после прекращения подачи смеси. Другой клапан открывается под давлением топлива и закрывается также под весом шарика.
  8. Пусковое устройство карбюратора включает в себя ряд деталей: воздушную заслонку, тягу телескопическую, рычаг управления, тягу привода заслонки дросселя, привод управления заслонки дросселя, механизм диафрагмы. При вытягивании рукояти привода водителем, воздушная заслонка закрывается, дроссельная приоткрывается.

Важно знать, что ремонт карбюратора, его регулировку с частичной разборкой рекомендуется выполнять после его снятия. Работа требует аккуратности, чистоты. Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом

Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства

Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом. Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства.

Описание проблемы

В общем был ужасный ливень, лужи на дорогах, во дворах вообще потопы.

Сильный дождь мог повлиять на работу электронных систем автомобиля

Но надо было ехать, жена и дочка были в торговом центре, а очередь на маршрутку с их слов была огромная. Склоняюсь к тому, что маршрутки просто заглохли ( у нас в городе старые дряхлые Газели).

Есть у нас одно место, его постоянно заливает. Смотрю, а там новые Киа Сид плывут по решетку радиатора в воде, ну я то выше, думал, что ничего не случится. Тут как назло ещё красный свет светофора, а перекрёсток прямой, только пешеходный переход, на котором вообще никого нет, так как он по колено в воде. Народ в основном его проезжает даже на красный, потихонечку. А я только месяц за рулём, нарушать ещё не привык. Остановился.

Засвистел ремень от попадания воды

Стоит моя Гранта, ждёт зеленого, и тут начал свистеть ремень генератора, как-будто проскальзывает. Смотрю напряжение на бортовом компьютере прыгает, с 13 Вольт до 11.8, а под капотом свист стоит. Загорелся зеленый и я поехал. Тронулся, выехал из лужи, газанул чуток и свист пропал. Напряжение на экране бортового компьютера выровнялось до 13,6.

Из потребителей тока у меня горели фары, обогрев заднего стекла, работал потихонечку магнитофон, и включена печка на второй скорости на обдув лобового стекла.

Добрался я до торгового центра, остановился, жду жену и дочку. Двигатель начинает вибрировать, подтравливать чуток. Домой поехал уже объездной, там меньше луж. Высадил всех, и решил ехать в гараж.

Завёл двигатель, обороты прыгнули до 6000, я аж испугался. Потом упали на 1000, двигатель чихнул и заглох. На панели загорелся значок «проверьте двигатель». Завёлся повторно, холостой ход держит, но нажатие педали газа не реагирует. Пробую тронуться, на холостом едет, на педаль при движении не реагирует вообще. Так доехал до гаража на второй скорости, хорошо двигатель 21116 приёмистый и едет как трактор.

В гараже повторил эксперимент. Завёлся, попробовал нажать на педаль газа, ничего не вышло, обороты стоят как влитые, значок с двигателем всё ещё горит.

Как я решил проблему отказа педали газа

  1. Перекурил и решил сбросить клемму с аккумулятора.
  2. Сбросил, подождал пять минут. Выругался, что забыл диагностический адаптер дома.
  3. Подсоединил клемму обратно, завёл.
  4. «Джеки Чан» гореть перестал, на педаль газа двигатель реагирует бодрым поднятием оборотов. Двигатель правда не заводился сначала, завёлся только со второго раза.

Выехал с гаража, дал круг по линии бокса, вернулся обратно. Признаков поломки как не бывало. Теперь боюсь ездить в дождь.

Что это могло быть? Теперь на подсознании боюсь, что заведу двигатель, и моя Лада Гранта не захочет никуда ехать в дождливую погоду. С какой вероятностью может повториться данная ситуация?

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

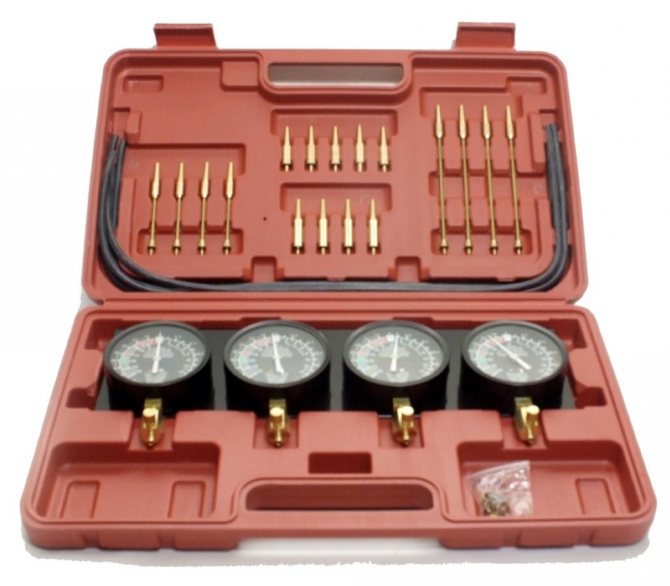

Синхронизатор – что это за зверь?

К сожалению, «стандартным» набором байкера (ключами, головками, болгарками) отсинхронизировать карбы невозможно. Все равно придется приобретать специальный инструмент – синхронизатор. Он производится фабрично, и еще на производстве рассчитывается в соответствии с разряжением, соответствующим ему в патрубках при работе мотора на холостых.

Существуют синхронизаторы с механическим и электронным табло. Вторые – намного проще в использовании, поскольку пропадает необходимость следить за несколькими стрелками одновременно.

Суть устройства заключается в измерении давления воздуха в камерах карбюраторов. Поэтому главными его деталями являются манометры – по одному на каждый цилиндр. Под каждым из них расположен штуцер для регулировки — его также придется крутить во время процесса, чтобы стабилизировать стрелку.

Стоят такие штуки очень недешево, поэтому многие умельцы делают его собственноручно. Простейший синхронизатор из двадцатикубовых шприцов собирается за пол часа, и работает ничем не хуже покупного.

Алгоритм проведения

Чтобы правильно отсинхронизировать карбюраторы, понадобится получить к ним доступ. Для этого нужно снять бак, воздушный фильтр, и все прочие узлы, мешающие работе;
При этом обязательно подключить к карбам аналог бензобака, вплоть до пол литровой бутылки, подвешенной к потолку, поскольку процедура проводится на работающем моторе, и без топлива не обойтись;
К специальным выходам, предназначенным именно для настройки карбов, подсоединяется шланг от синхронизатора;
Двигатель запускается, выжидается время на прогрев, чтобы добиться максимальной стабильности в работе;
Холостой ход устанавливается на минимальное значение, при котором мотор не глохнет;
По показаниям электронного табло или стрелок на приборе становится понятно, есть ли необходимость в синхронизации. Если везде одинаковые показатели, значит, ничего делать не нужно. Если же данные разнятся, то придется регулировать расположение дроссельной заслонки на отдельных карбах

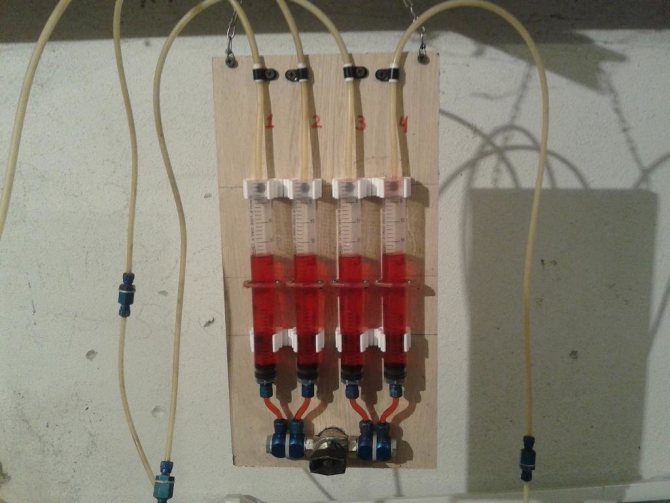

В случае с самодельным синхронизатором из шприцов важно добиться одинакового уровня жидкости в них;
У четырехцилиндровых байков сначала настраивается синхронная работа 1-го и 2-го карба, потом – 3-го и 4-го. А после первая и вторая пара уже синхронизируются между собой.

Помните, что если вы являетесь обладателем двухцилиндрового оппозитного мотоцикла Урал или Днепр, с отдельными выхлопами для каждого цилиндра, то синхронизацию можно проводить и вовсе на слух.

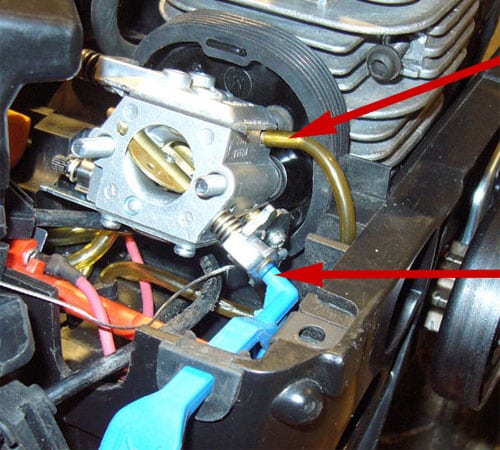

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

  1. Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
  2. Демонтируем воздушный фильтр.
  3. Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
  4. Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
  5. Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

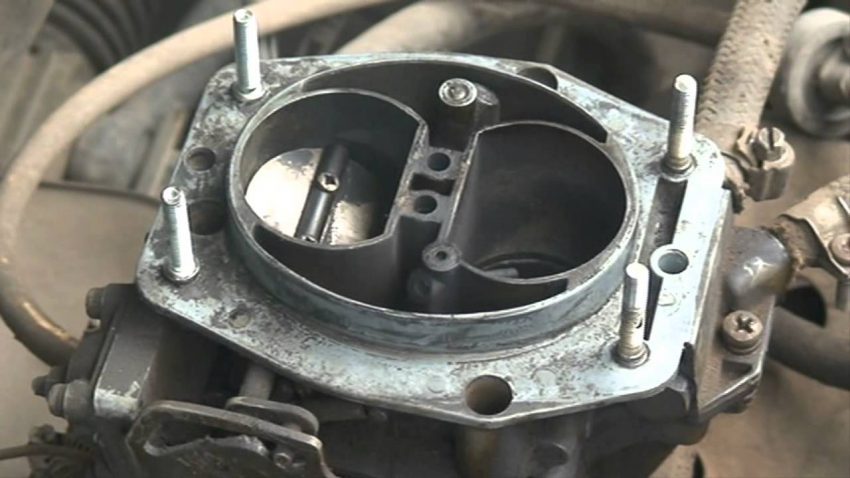

Чистка карбюратора на машине без снятия

Карбюраторный впрыск, будучи устаревшей системой по сравнению с инжектором, все равно является достаточно распространенной схемой питания ДВС. Сегодня карбюраторы встречаются преимущественно на машинах отечественного производства и старых иномарках, которые продолжают активно эксплуатироваться на территории СНГ. Достаточно распространенными неисправностями, с которыми может столкнуться водитель, являются случаи, когда на карбюраторном авто возникает проблема с холостым ходом, двигатель не заводится, работает неустойчиво или глохнет при езде, на переходных режимах и т.д. Также отмечаются рывки, провалы при разгоне, двигатель троит и сильно расходует топливо.

Другими словами, продолжать движение на автомобиле не получается. Причиной является необходимость чистки карбюратора, который имеет свойство со временем засоряться. В этой статье мы поговорим о том, каким образом можно прочистить карбюратор и как прочистить карбюратор, не снимая его с автомобиля. Это особенно может пригодиться тогда, когда очистка карбюратора срочно необходима в полевых условиях, машина находится далеко от сервисных центров и т.п.

Чистка с разбором карбюратора

Чтобы провести ручную очистку с демонтажем и размонтировкой карбюратора, нужно вытащить аппарат и разобрать его. Отдельно убираем резиновые части, средство не должно попадать на него. Очиститель распыляем на металлические детали. Если карбюратор не убирался долго и на его деталях много налета, то карбюратор нужно залить чистящим средством и оставить на одну ночь. На следующий день аккуратно чистим щеточкой. Полости продуваем с помощью сжатого воздуха и одновременно высушиваем. Обязательно под рукой держите инструкцию. Не забудьте отрегулировать пусковое устройство, холостой ход и поплавковый механизм аппарата.

ЭКОНОСТАТ

Эконостат обогащает горючую смесь, приготовляемую второй камерой при максимальном открытии дроссельной заслонки. Он выполнен в виде отдельного распылителя, представляющего собой наклонную трубку, расположенную в верхней части второй смесительной камеры. Выходное отверстие распылителя расположено вблизи центра камеры над отверстием малого диффузора. Топливо подводится к распылителю эконостата непосредственно из поплавковой камеры по трубке, на нижнем конце которой выполнен топливный жиклер. Трубка установлена в крышку карбюратора вертикально и доходит почти до дна поплавковой камеры. Каналы эконостата целиком размещены в крышке карбюратора. Поскольку распылитель эконостата находится в зоне невысокого разрежения, истечение топлива из него и соответственно необходимое обогащение горючей смеси начинается только при высокой частоте вращения коленчатого вала и при полностью открытых дроссельных заслонках, когда разрежение над диффузором второй камеры становится достаточным для отбора топ­лива из поплавковой камеры.

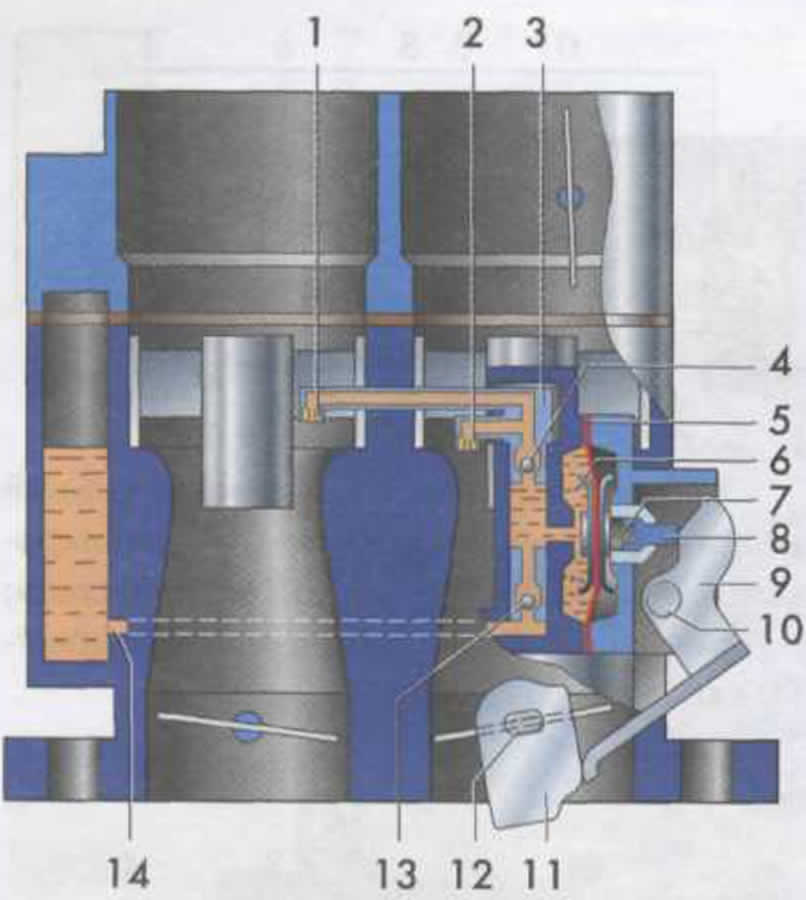

УСКОРИТЕЛЬНЫЙ НАСОС

Ускорительный насос диафрагменного типа с двумя распылителями, направленными в обе смесительные камеры. Корпус ускорительного насоса совмещен с корпусом карбюратора и закрыт крышкой с отверстием под телескопический подпружиненный толкатель диафрагмы. Ускорительный насос приводится в действие от кулачка, установленного на оси дроссельной заслонки первой камеры. При нажатии педали «газа» кулачок, повора- чиваясь вместе с осью дроссельной зослонки, воздействует на про­фильный конец рычага привода насоса. Другой конец рычага при этом нажимает толкатель диафрагмы.
Распылитель насоса выполнен в виде двух тонких трубок с калибровочными отверстиями на концах, соединенных вместе общим корпусом. Он установлен в конце вертикального канала корпуса карбюратора. Соединение уплотнено резиновым кольцом, надетым на корпус распылителя. От смещения распылитель удерживается крышкой карбюратора. В корпусе распылителя установлен шариковый нагнетательный клапан. Обратный (всасывающий) клапан запрессован в нижнюю часть вертикального канала. В этот канал топливо поступает через отверстие в боковой стенке поплавковой камеры. Концы трубок распылителя ускорительного насоса направлены в промежутки между стенками малого и большого диффузоров обеих камер. При этом выходные отверстия трубок распылителя ориентированы так, чтобы струя топлива из них не попадала на стенки смесительных камер, на малые диффузоры и оси дроссельных заслонок, то есть топливо впрыскивается непосредственно во впускной трубопровод. Производительность ускорительного насоса задается профилем кулачка его привода. Кулачок имеет маркировку, выбитую на его поверхности.
Характеристика ускорительного насоса зависит также от пружины толкателя диафрагмы и проходных сечений трубок распылителя. От жесткости пружины зависит давление топлива в распылителе, а от диаметра выходных отверстий распылителя — продолжительность впрыскивания. Распылитель также имеет маркировку.

Отличительной особенностью ускорительного насоса карбюраторов семейства «Солекс» является отсутствие дренажного жиклера или других устройств, уменьшающих количество впрыскиваемого топлива при медленном открытии дроссельной заслонки. Весь бензин, вытесняемый диафрагмой из полости ускорительного насоса, поступает через распылитель в смесительные камеры. Поэтому существует еще одна особенность карбюраторов «Со­лекс» в базовом исполнении, которая непосредственно связана с работой ускорительного насоса. При разгоне автомобиля с частичным нажатием
педали «газа» заслонка второй камеры еще не открыта, а бензин в эту камеру впрыскивается. Чтобы он там не накапливался, между стенкой камеры и закрытой дроссельной заслонкой должен быть зазор, заметный на просвет.

Ускорительный насос:
1 — выходное отверстие распылителя во второй камере; 2 — выходное отверстие распылителя в первой камере; 3 — распылитель; 4 — шарик нагнетательного клапана; 5 — диафрагма; 6 — возвратная пружина диафрагмы; 7 — пружина толкателя; 8 — толкатель; 9 — рычаг; 10 — ось рычага; 11 — кулачок; 12 — ось дроссельной заслонки первой камеры; 13 — шарик всасывающего клапана; 14 — канал подвода топлива из поплавковой камеры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
