Как установить сигнализацию на скутер – теория, практика, рекомендации

Стоимость системы

На сегодняшний день существует огромное количество моделей и марок противоугонных систем, отличающихся степенью защиты транспортного средства. Стоимость сигнализации может достигать десятков тысяч рублей и варьироваться в зависимости от производителя, чувствительности датчиков и дополнительных функций.

Подобрать можно модель из любой ценовой категории – как бюджетный вариант, так и люксовый. Большинство владельцев мотоциклов стараются подобрать дорогостоящие системы, поскольку они обеспечивают лучший уровень защиты и обладают дополнительными функциями. Такие модели отличаются также простотой и легкостью использования.

Самыми доступными в плане стоимости являются китайские системы, однако у них есть свои минусы: слишком низкая чувствительность датчиков при высоком уровне сигнала. Установка сигнализации на мотоцикл Stels, произведенной в Китае, обеспечит средний уровень защиты, которого вполне достаточно для предохранения транспорта от посягательства.

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.


Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

  • + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
  • Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.


Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:


Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

  1. Контакт 30;
  2. Контакт 87;
  3. Контакт 85 (катод диода);
  4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:


Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:


Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.


Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Стандартное подключение и выбор схемы

Допустим, сигнализация на мопед или на скутер будет устанавливаться впервые. Сразу выясните, сколько проводов подходит к замку зажигания – 2 или 4. Если в клеммнике присутствует больше, чем 3 контакта, то наверняка используется второй вариант. На 100% это верно для китайских скутеров, в том числе для Racer Dragon и т.д. Там обычно используется только 4-контактное зажигание.


Замок с 4-мя контактами

Подписями здесь обозначена проводка сигналки.

На рисунке перечислены провода и контакты:

  • Blue (синий). Провод используется для дистанционного запуска. На нем появляется «12 Вольт», когда надо замкнуть реле стартера. Можете не подключать (заизолируйте).
  • Red и Black (красный и черный). Питание сигналки. Очень рекомендуется устанавливать пред-колбу 5-7 А.
  • Orange (оранжевый). Тут сигналка «наблюдает» за значением напряжения: есть «+12 Вольт» – зажигание включено. Вызвоните соответствующий шнур в клеммнике.
  • Pink и Gray (розовый и серый). Кабели включены в разрыв шнура, идущего к коммутатору (его изоляция может быть бело-черной и т.п.). Этот шнур получает потенциал «массы», когда мотор заглушен.

Распространенной ошибкой является следующее. «Серый» провод подключают к клемме замка, тогда как «розовый» идет к коммутатору. Если так поступить, ничего не сгорит, но система будет работать с ошибками.

А теперь, рассмотрим второй вариант схемы:


Замок с 2-мя контактами

Как видим, сама сигнализация для скутера может использоваться та же, но подключать ее надо по-другому. Смысл в том, чтобы правильно определить тип зажигания. Стартерный провод, кстати, во втором варианте можно разорвать и «до кнопки».

Чем маяк отличается от сигнализации на скутере?

Противоугонка — вещь хоть и непривычная, но в среде скутеристов пользующаяся определенной репутацией. При этом действует она, скорее, как «оберег», нежели как средство от угона. И в самом деле, сигнализация, установленная на скутере, не сможет задержать угонщика или обезвредить устройства взлома. А самое обидное, что вы можете больше никогда не увидеть свой скутер.

В этом отношении маяк куда более универсален. К его преимуществам перед сигнализационной системой относятся:

  • Компактность и легкость, ведь внешне устройство мало чем отличается от стандартной банковской карты
  • Безотказность и надежность. Именно благодаря такому сочетанию, единожды полностью заряженное устройство не нуждается в подзарядке в течение 9 месяцев
  • Доступность и приемлемая цена. Вы тратитесь единожды на приобретение прибора, никакой абонентской платы не предусмотрено
  • Установка маяка, в отличие от сигнализации на скутер, не требует никаких особых навыков — достаточно уметь пользоваться телефоном
  • Возможность персональной настройки, предусмотренная производителем

Подключение мотосигнализации своими руками

Перед установкой необходимо проверить заряд АКБ и напряжение в сети мотоцикла на различных режимах. Далее проверка отсутствия электрического потока утечки.

Прозвонив провода, выясняем, какие цепи станут блокироваться. После чего отключаем массу АКБ и дополнительно герметизируем центральный блок при помощи изоленты.

Чтобы установить сигнализацию потребуется прикрутить ее на мотобайк и подсоединить к плюсу и минусу. Желательно спрятать таким образом, чтобы к ней не было доступа без открытия боковых крышек либо подъема сиденья. Делаем запитку сигнализации от силовых проводков.

Далее выполняем блокировки в труднодоступных зонах. Вы можете заблокировать произвольную цепь («зажигание» или бензонасос), без которых байк не сможет сойти с места.

Затем следует поставить автономную сирену. После чего подсоединяемся к поворотникам. Ставим антенну транспондера, и скрываем пейджер внизу обтекателя.

Все скрутки пропаиваются и защищаются трубкой термоусадки. Проводка обматывается в жгут высококачественной изолентой, аккуратно закрепляются жгуты.

После этого возвращаем минусовую клемму АКБ на место. При долгом хранении рекомендуется выключать минусовую клемму АКБ, иначе она быстро выйдет из строя. Установка сигнализации показана в качестве примера для данной статьи.

Монстр с весьма оригинальным дизайном Yamaha Bolt XV950 Star, разработка американских профи.

С характеристиками детского квадроцикла Honda Magna ATV 50, вы можете ознакомиться нас на сайте, это хорошее решения для начинающих водителей.

Установка сигнализации на скутер своими руками

Сигнализация – один из самых действенных способов спугнуть вора, который делает попытку украсть ваш скутер, мопед или же их части

Но даже не смотря на эту меру предосторожности, скутеры и мопеды подвергаются воровству довольно часто. Раньше о сигнализации на скутере слышали очень мало, а пользовались ей тем более единицы. Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта

Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства

Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта. Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства.

Именно по этой причине, множество японских б/у скутеров и мопедов не имеют сигнализации, как в частности и Европейских. Сегодня на рынке можно купить бюджетную, но довольно качественно изготовленную сигнализацию для мототехники — мотоциклов, скутеров, мопедов. Эти недорогие сигнализационные устройства могут позволить себе практически любые слои населения.

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

  • + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
  • Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.


Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:


Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

  1. Контакт 30;
  2. Контакт 87;
  3. Контакт 85 (катод диода);
  4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

GPS маяк – сигнализация на скутер? Не только!

Когда возникли спутниковые приборы слежения, вряд ли предполагалось когда-то использовать их для мотороллеров. Недешевое это было удовольствие – потому и сфера применения ограничивалась, в основном, спецслужбами. Сегодня же маяк приобретают и в качестве сигнализации на скутер, и для безопасности автомобиля, и для многих других целей. В этом списке:

Безопасность детей. Не отвечает на звонки, задержался после школы, опоздал на тренировку… Пока родители выяснят что к чему и успокояся, седых волос может заметно прибавиться. Опасения взрослых небезосновательны: каждый год в России исчезает около 15 000 детей! Увы, 10% из этого количества постепенно переходят в список без вести пропавших. Так что вопрос, нужен ли маячок для ребенка, – риторический

Объясните ребенку важность такой меры, расскажите, как пользоваться «тревожной» кнопкой – и ни один форс-мажор не останется незамеченным. Контроль работы личного водителя

Опоздание на важную встречу объясняется пробками, использование автомобиля в личных целях на словах не подтверждается, хотя свидетели видели его за городом… Знакомо? То, чего никогда не сможет сделать обычная сигнализация на скутер, легко решается с помощью маяка

Просто спрячьте его в укромном месте транспорта – и ваш личный «агент» будет регулярно передавать самую достоверную информацию о местонахождении автомобиля. Мониторинг перемещения ценных грузов. Для руководителей компаний, занимающихся транспортировкой товаров разного назначения, проблема их сохранности и безопасности водителей стоит особенно остро. Дальнобойщики нередко становятся жертвами бандформирований, которые не только завладевают грузом, но и наносят увечья шоферам. GPS маяк, конечно, не отпугнет преступников, но вряд ли они осуществят свой план до конца. Непредвиденные остановки, отклонения от маршрута – все это найдет отражение в сообщениях от маяка. Контроль над передвижением животных. Вышли на прогулку – не успели оглянуться, а питомца нет. Если это единичный случай (хотя и он может стать первым и последним), то вопрос о приобретении «жучка» может быть отложен на потом. Но когда такое повторяется регулярно, «оберег» для животного просто необходим. В последнее время GPS маяки приобретают фермеры и владельцы ипподромов, что вполне объяснимо

Имея племенной дорогостоящий скот или эксклюзивных лошадей, очень важно быть уверенными в их сохранности

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

  • + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение),
  • Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

  1. Контакт 30,
  2. Контакт 87,
  3. Контакт 85 (катод диода),
  4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Преимущества GPS-сигнализации

Подобные GPS-маячки, монтируемые совместно с полноценными противоугонными системами, обладают своими преимуществами:

  • Небольшие размеры прибора – толщина корпуса редко когда превышает толщину кредитной карты.
  • Совместимость с любыми моделями сотовых телефонов.
  • Заряда аккумулятора маячка хватает на 9 месяцев автономной работы.
  • Нет необходимости пополнения абонентского номера.

Главной особенностью такого прибора является то, что он улавливает отраженные сигналы, в то время как его самого обнаружить практически невозможно. Стоимость такой сигнализации весьма демократичная, а вкупе с полноценной системой она обеспечит максимальный уровень защиты «железного коня».

Стандартное подключение и выбор схемы

Допустим, сигнализация на мопед или на скутер будет устанавливаться впервые. Сразу выясните, сколько проводов подходит к замку зажигания – 2 или 4. Если в клеммнике присутствует больше, чем 3 контакта, то наверняка используется второй вариант. На 100% это верно для китайских скутеров, в том числе для Racer Dragon и т.д. Там обычно используется только 4-контактное зажигание.


Замок с 4-мя контактами

Подписями здесь обозначена проводка сигналки.

На рисунке перечислены провода и контакты:

  • Blue (синий). Провод используется для дистанционного запуска. На нем появляется «12 Вольт», когда надо замкнуть реле стартера. Можете не подключать (заизолируйте).
  • Red и Black (красный и черный). Питание сигналки. Очень рекомендуется устанавливать пред-колбу 5-7 А.
  • Orange (оранжевый). Тут сигналка «наблюдает» за значением напряжения: есть «+12 Вольт» – зажигание включено. Вызвоните соответствующий шнур в клеммнике.
  • Pink и Gray (розовый и серый). Кабели включены в разрыв шнура, идущего к коммутатору (его изоляция может быть бело-черной и т.п.). Этот шнур получает потенциал «массы», когда мотор заглушен.

Распространенной ошибкой является следующее. «Серый» провод подключают к клемме замка, тогда как «розовый» идет к коммутатору. Если так поступить, ничего не сгорит, но система будет работать с ошибками.

А теперь, рассмотрим второй вариант схемы:


Замок с 2-мя контактами

Как видим, сама сигнализация для скутера может использоваться та же, но подключать ее надо по-другому. Смысл в том, чтобы правильно определить тип зажигания. Стартерный провод, кстати, во втором варианте можно разорвать и «до кнопки».

Нужна ли сигнализация на мопед

Такие ТС всегда угоняли и будут угонять. По ним значительно реже приводят статистику в сравнении с автомобилями, но некоторые данные найти все же можно. Например, в 2020 году в Москве было угнано не менее 350 скутеров и мопедов, тогда как примеров их «счастливого возвращения» владельцам значительно меньше. Такой транспорт многократно проще разобрать и сбыть на запчасти, чем любое авто, чем с удовольствием и пользуются угонщики.

Именно поэтому купить сигнализацию на мотоцикл станет верным и оправданным решением, если вы дорожите своим имуществом, деньгами и нервами. Не тратьте их понапрасну, когда производители охранных систем предлагают эффективные и очень удобные решения защиты. В лаборатории «Авто Стрим» вам помогут подобрать сигнализацию на мотоцикл от известных брендов, купить и установить удобный вариант с высоким уровнем безопасности.

Чем сигнализация на скутере уступает маякам?

Современные преступники, даже решаясь на спонтанную кражу, все равно предпочитают брать с собой приборы, которые сканируют замки, за доли секунды разблокировав любой механизм. В этом отношении надежнее маяка средства не найти.

  1. Его невозможно уловить: настолько он бесшумен и неприметен.
  2. Он превосходно прячется в скутере, хотя, казалось бы, в мотороллере даже такую маленькую карточку спрятать трудновато
  3. Маяк обеспечивает практически стопроцентную гарантию возврата угнанного мотороллера. Он не только наблюдает за его перемещениями, но и способен превосходно сориентировать полицию. Сигнализация на скутер такими достоинствами не обладает.
  4. Преступники даже не будут подозревать, что за ними пристально следят, и вскоре на запястьях у них появятся стальные браслеты.

Сигнализация на мотоцикл с обратной связью

Принцип работы

Обычный набор состоит из сигнализации, датчиков, которые чувствительны к ударам и подбору ключа, и брелка, принимающего звуковые оповещения.

Существующие цепи и замки не всегда надежны от угона вашего железного друга. Поэтому, чтобы не пришлось больше переживать за свой мотоцикл на улице, отличным выходом станет установка системы с обратной связью.

Преимущества

Сигнализация с обратной связью более надежно защищает ваш мотобайк в отличие от моделей без обратной связи, которые реагируют только на механические факторы.

То есть, если грабитель попадает в рабочее состояние, а именно, там где установлен датчик, то пульт принимает волны с датчика и передает хозяину в виде звукового сигнала.

Разновидности

Сигнализация старлайн на мотоцикл — это новейшая система охраны с диалоговым кодом, предназначенная для защиты мотоциклов, скутеров, квадратиков.

Для предохранения кода применяется ультрасовременный алгоритм кодирования с персональными ключевыми командами шифрования 128 бит и новаторский способ прыгающих частот.

При отправке команд, трансивер преобразовывает частоты по уникальной программе во время каждой отправки.

Данная технология впервые применяется в системе сигнализации и максимально усложняет взлом. Устойчива ко всем популярным кодграбберам.

Сигнализация на мотоцикл с авто запуском — это система с авто запуском выполняет дистанционное включение мотора, после чего на транспорте зажигаются габаритные огни либо начинает мигать «аварийка».

Сигнализации имеют некоторые различия в моделях, но можно с уверенностью сказать, что данный вид сигнализаций содержит больше достоинств, чем недостатков.

Замки на байк с сигнализацией бывают следующих видов:

Установка сигнализации на скутер своими руками

Сигнализация – один из самых действенных способов спугнуть вора, который делает попытку украсть ваш скутер, мопед или же их части

Но даже не смотря на эту меру предосторожности, скутеры и мопеды подвергаются воровству довольно часто. Раньше о сигнализации на скутере слышали очень мало, а пользовались ей тем более единицы. Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта

Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства

Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта. Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства.

Именно по этой причине, множество японских б/у скутеров и мопедов не имеют сигнализации, как в частности и Европейских. Сегодня на рынке можно купить бюджетную, но довольно качественно изготовленную сигнализацию для мототехники — мотоциклов, скутеров, мопедов. Эти недорогие сигнализационные устройства могут позволить себе практически любые слои населения.

Нюансы, касающиеся обеих схем

Если охранную систему подключить, как рассмотрено выше, можно получить работоспособный вариант, разве что без дистанционного запуска. Вообще, сигнализация на скутер может устанавливаться в разных вариантах. Например, если не нужна блокировка двигателя, просто не разрезайте провод и не подключайте «серый» и «розовый» шнур. Можно не подключать и сирену, а также поворотники скутера (на выбор владельца). Дальше все схемы, что были рассмотрены, будут только усложняться.

Снабдим мотор дистанционным запуском

«Синий» провод, идущий из разъема сигналки, может подавать напряжение на реле, включающее стартер. Разберемся, к чему подключать его.

Кнопка запуска стартера

От модуля кнопки «2», если он присутствует вообще, могут идти несколько проводов. Один из них подключен к штатному реле, и на нем при нажатии может появляться:

  • + 12 Вольт. Тогда, соедините сам шнур с «синим» проводом сигналки (Т-образное подключение);
  • Потенциал «массы». Если нужен автозапуск, придется купить реле, нормально разомкнутые контакты которого подключают между «массой» и найденным шнуром.

Устанавливая дополнительное реле, включайте обмотку между «синим» проводом и массой. При этом электронику сигналки надо защитить диодом.

Схема распайки дополнительного реле

В «главе 1» рассматривалось, как установить сигнализацию на скутер с 4-х и с 2-контактным зажиганием. Во втором случае, например, дистанционный запуск реализовать проще:

Автозапуск, зажигание с двумя контактами

Цифрами здесь обозначены точки подключения реле:

  1. Контакт 30;
  2. Контакт 87;
  3. Контакт 85 (катод диода);
  4. Контакт 86 (анод диода).

Как видите, новых точек подключения не добавится. Единственное, что придется протянуть шнур от «массы» к контакту «86».

К любой технике, выпущенной в Китае, последний абзац не относится. Просто, на скутерах Nexus, Racer, Tachilla и многих других используется 4-контактное зажигание.

Тонкости подключения к коммутатору

Сразу заметим: в этой главе говорится только о первой схеме, то есть о 4-контактном зажигании. Как вы помните, для подключения сигналки требуется разрывать один провод, идущий к коммутатору:

Электрическая схема системы зажигания

Шнур, о котором идет речь, отмечен стрелкой. Найти его в большинстве случаев несложно:

Модуль коммутатора зажигания

Здесь к коммутатору подключены 6 шнуров, и их маркировка является понятной.

Иногда, в то же время, модуль коммутатора представляет из себя миниатюрный блок, и бывает трудно даже найти его местоположение. Что верно для большинства моделей Racer и для многих других.

Электрооборудование скутера «Рэйсер Дракон»

Сложно догадаться, но модуль коммутатора здесь – это деталь под цифрой «5». А иногда, в сложных случаях, используется цифровой коммутатор, к которому подключен разъем с десятками шнуров. Такой пример у нас рассмотрен на видео. Желаем удачи.

Установка сигнализации на скутер своими руками

Сигнализация – один из самых действенных способов спугнуть вора, который делает попытку украсть ваш скутер, мопед или же их части

Но даже не смотря на эту меру предосторожности, скутеры и мопеды подвергаются воровству довольно часто. Раньше о сигнализации на скутере слышали очень мало, а пользовались ей тем более единицы

Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта. Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства.

Именно по этой причине, множество японских б/у скутеров и мопедов не имеют сигнализации, как в частности и Европейских. Сегодня на рынке можно купить бюджетную, но довольно качественно изготовленную сигнализацию для мототехники — мотоциклов, скутеров, мопедов. Эти недорогие сигнализационные устройства могут позволить себе практически любые слои населения.

Пробуем заблокировать датчик коленвала

Устанавливать сигнализацию на мотоцикл надо правильно: должна предусматриваться возможность демонтажа. Разрезать провод зажигания, чтобы получить возможность блокировки, не рекомендуется. Но если блокировка все-таки нужна, пробуйте «заглушить» сигнал датчика вращения. Тот провод, по которому идут импульсы, можно замыкать на массу через резистор.

Подключайте резистор, когда есть полная уверенность в том, что подобная блокировка не повреждает сам датчик.

Знайте о следующем. Установив резистор низкого номинала, датчик можно «сжечь» за секунду. А слишком высокое значение (больше 500 Ом) использовать неэффективно.

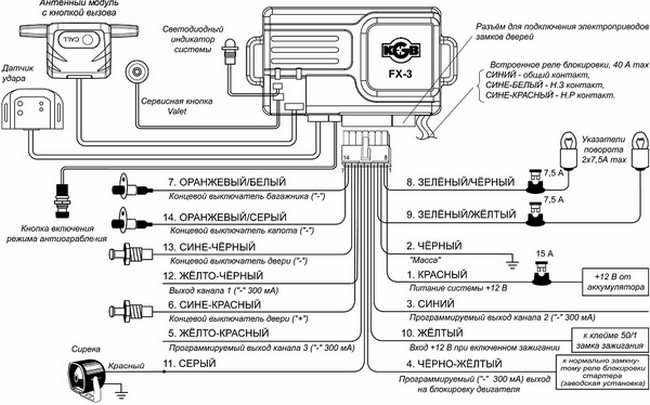

Блокирующий контур может выглядеть так. Резистор соединен с проводом датчика, его другая сторона – с «сине-белым» кабелем сигналки, а ее «синий» шнур подключен к «массе». Номинал резистора выбирают из интервала:

Похоже, установка сигнализации на мотоцикл может быть выполнена, если необходимые параметры уже известны. Нужно знать тип датчика, номинал «блокирующего» сопротивления и т.д.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
