Как сделать детский снегоход на бензине своими руками?

Велосипед с двигателем от триммера

Самодельный велосипед с мотором от триммера — высокотехнологичное транспортное средство, которое отличается от простых аналогов высокой скоростью езды, практичностью и пониженной стоимостью, благодаря использованию дешевой комплектации.

Для сборки мотовелосипеда необходимы следующие приспособления:

  • велосипед в рабочем состоянии;
  • мотор от триммера;
  • цепь;
  • натяжитель;
  • звездочка;
  • хомут;
  • трос;
  • предохранитель;
  • контроллер;
  • выхлопная труба;
  • втулка, болты, шайбы.
  • К заднему колесу крепят 2 прокладки из резины: первую — между спицами, вторую — за ними.
  • Звездочка должна подходить к мотору триммера. Ее вставляют во втулку, которая находится на внешней части колеса. К внутренней стороне прикрепляют полумесяц.
  • Двигатель монтируют на багажнике или позади сиденья с помощью хомута, купленного или изготовленного из стальной пластины своими руками.
  • Устанавливают цепь на звездочку и силовой агрегат, регулируют натяжителем. Вместо цепи не рекомендуют использовать ремни. Под действием силы трения они часто приходят в негодность, срок службы их минимален.
  • Рукоятку газа и двигатель соединяют тросом.
  • Крепят бак для топлива и карбюратор.
  • Выхлопную трубу приваривают сварным швом.

Некоторые умельцы создают систему торможения и производят замену стандартных покрышек колес на нескользящие. После сборки всех узлов обязательно проверяют работу велосипеда. От этого будет зависеть функциональность механизма и собственная безопасность.

Мотосани

Мотосани представляют собой модернизированный мотором ножной снегокат или финские сани, либо изготовлены полностью из подручных материалов, найденных в гараже, либо купленных на рынках-разборках. Основные составляющие:

  • рама из металлических труб, сваренная по образу и подобию саней «финка»;
  • пара старых лыж;
  • двигатель и бензобак от мотокосы, мотоблока или бензопилы;
  • гусеница, либо колесо от автомобиля или мотоцикла (отлично подходит шипованное колесо от мотоцикла «Эндуро») и цепь, если покрышку невозможно «тюнинговать» шипами;
  • руль для управления санями, в качестве которого подойдет велосипедный, руль от мотоблока, или сваренный собственноручно;
  • сиденье (опционально): от велосипеда, скутера, или самодельное в виде скамейки или табурета.

Начать сборку следует с двигателя, подключив к нему цепь, тросы и трубки, которые будут служить трансмиссией будущих мотосаней. Лыжи лучше всего зафиксировать на малоподвижной ровной основе – на полу или столе. Далее к лыжам крепится рама с рулем, устанавливается мотор. Перед установкой сиденья испытайте сани, чтобы устранить все недочеты. И самым последним ставится сиденье, если оно предусмотрено.

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Снегоход с двигателем от мотоблока:еще вариант

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т.д.

Интересно! Самодельный измельчитель травы и веток из стиральной машины, тут!

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Правила эксплуатации

В целом правила эксплуатации детских снегоходов очень напоминают аналогичные требования к использованию квадроциклов. Не вдаваясь в сложные технические подробности, начнем с того, что малыш наверняка проявит огромное нетерпение, узнав, какую игрушку ему подарили. Однако недопустимо отпускать его в самостоятельное путешествие раньше, чем он освоит управление. Первым делом обязательно следует произвести глобальный инструктаж, который начинается с принципов правильной посадки: держаться двумя руками за руль, одна нога ставится на ближнюю подножку, затем вторая перебрасывается на дальнюю.

После этого надо объяснить ребенку, что во время езды он обязательно должен быть в шлеме и других элементах защитной экипировки

Кроме того, очень важно все время держать обе руки на руле, а обе ноги – плотно прижатыми к подножкам. Выворачивать руль нужно плавно. Перед отправкой в первую поездку надо доходчиво объяснить маленькому водителю значение всех кнопок и рычагов, убедиться, что он правильно понял и все запомнил

Перед отправкой в первую поездку надо доходчиво объяснить маленькому водителю значение всех кнопок и рычагов, убедиться, что он правильно понял и все запомнил.

Первые тренировки должны проходить в присутствии взрослого, на ровной площадке, на скорости не быстрее человеческого шага – строгость исполнения лучше контролировать принудительным ограничением. Взрослый должен буквально следовать за транспортом по пятам. На первых занятиях отрабатываются плавные повороты, лишь после их освоения можно выбирать более сложные площадки (с уклоном или холмами, с более крутыми поворотами и препятствиями). Ограничение скорости следует убирать постепенно, лишь убедившись, что малыш проявляет ответственность и демонстрирует умелое управление.

Обзор детского снегохода РМ Тайга РЫСЬ смотрите далее.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Ее технические характеристики следующие:

  • мощность – 1 кВт;
  • вес — до 12 кг;
  • двигатель (двухтактный);
  • длина шины – 45 см;
  • топливо (бензин).

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

  • двигатель (бензиновый, двухтактный, одноцилиндровый);
  • мощность – 3,68 кВт;
  • вес – 11,7 кг;
  • параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.

Самостоятельная сборка

Наиболее простой вариант сборки изделия состоит из использования мотоцикла и дополнительных инструментов.

Примерная пошаговая инструкция самостоятельного изготовления:

  1. устанавливаем переднюю опорную лыжу. Для этого можно снять переднее колесо и вместо него установить лыжу. Конструкция допускает, если колесо останется на месте. В этом случае лыжа устанавливается на него;
  2. увеличиваем площадь опоры. Для этого нам понадобится широкий металлический лист. Закрепляем его чуть выше заднего колеса. Чтобы заднее колесо свободно вращалось, делаем в металлическом листе прорезь по его размерам;
  3. на заднем колесе закрепляем 2 гусеничных блока (слева и справа).

Если наша конструкция состоит из 2 лыж и одного гусеничного блока, этапы сборки несколько изменяются:

  1. на передней части устанавливаем и закрепляем 2 лыжи. Переднее колесо снимаем;
  2. увеличиваем площадь поверхности конструкции при помощи металлического листа;
  3. на задней части снимаем колесо и закрепляем вместо него гусеничную опору.

Эту конструкцию можно также видоизменить. Для этого на передней части устанавливаем гусеницу, а на задней – 2 лыжи.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Плюсы снегохода, который разработан своими руками:

Стоимость. На изготовление самодельного снегохода уйдет гораздо меньше денежных средств, нежели на заводскую технику.
Возможность изготовить снегоход мечты вашего ребенка (нужный дизайн, мощность и т.д.).
Высокая надежность. Каждый родитель желает своему ребенку только добра, поэтому снегоход будет разрабатываться качественно

В свою очередь не каждый производитель обращает внимание на уровень безопасности в погоне за увеличением денежного потока.

Основные детали, которые необходимы для разработки самодельного снегохода: силовой агрегат (двигатель), топливный бак, рама, гусеницы, лыжня, элемент управления и сиденье. Кроме этого, должен быть чертеж, по которому будет происходить сборка всех деталей в одно целое. Сначала сваривают раму из труб и уголков, затем ее соединяют с рулевым механизмом. Далее последует установка двигателя. Расположение карбюратора не должно быть далеким от бака для горючего. После установки двигателя, бака и монтажа топливной системы переходим к установке гусеницы. Гусеницу можно купить отдельно или же сделать самому, предварительно просмотрев обучающее видео. Устанавливается ведомый мост в задней части рамы, ведущий мост посредине техники. В завершающий этап входит подсоединение тросов газа и тормоза.

Классификация детских снегоходов

Электрический детский снегоход работает на аккумуляторных батареях. Такие источники питания не требуют никакого обслуживания, кроме периодической подзарядки. Саморазряд полностью исключен благодаря специальной конструкции аккумуляторов.

В некоторых детских средствах передвижения в качестве источника питания используются бензиновые двигатели. На такие средства передвижения устанавливаются разные типы моторов. Детские снегоходы с двухтактными бензиновыми двигателями отличаются легкостью, простотой обслуживания, скоростью прогрева, возможностью работы на дешевом топливе. Четырехтактные моторы издают меньше шума во время работы. Они обладают меньшим расходом топлива и намного большим рабочим ресурсом.

В некоторых моторах установлена система воздушного охлаждения. Нужно правильно применять ее, чтобы не допускать перегрева. Гидравлическая система охлаждения использует обыкновенный снег.

Инжекторные моторы обладают рядом преимуществ: стабильностью в работе, экологичностью и экономичностью. Они не отличаются надежностью и не рекомендованы к применению в полевых условиях. Заправлять моторы в детских снегоходах желательно неэтилированным бензином для понижения вредности выхлопа и повышения продолжительности работы движка.

Устройство и принцип работы самодельного снегоката

Снегокат состоит из нескольких элементов:

  • руль;
  • спинка;
  • рычаг тормоза;
  • сиденье;
  • отражатель;
  • брызговик;
  • ролик с гусеницей;
  • лыжа;
  • амортизатор и пластинчатая пружина;
  • осветительный элемент;
  • кабина;
  • ветровое стекло;
  • воздухозаборник.

Принцип работы устройства следующий. Силовая установка, установленная в задней части или под сиденьем оператора (двигатель от бензопилы, триммера или другого устройства), заставляет вращаться одно или пару колес.

Они толкают конструкцию вперед, причем она скользит по снегу благодаря парной лыже, что уменьшает трение и равномерно распределяет нагрузку на снеговую массу. Оператор размещается на сиденье и выбирает направление движение с помощью руля, который также заканчивается одиночной лыжей.


В основе снегоката с мотором лежит силовая установка – двигатель от триммера

https://youtube.com/watch?v=4613GcHDBD4

Что это такое?

На первый взгляд, конструкция детского снегохода не слишком отличается от взрослого – здесь есть сиденье, двигатель, элементы управления, необходимые для успешной эксплуатации.

Технологически здесь также можно выделить определенные, очень важные, моменты:

  • наличие регулируемого по высоте руля;
  • простоту, безопасность и функциональность управления;
  • мягкую и плавную работу тормозного механизма;
  • ограниченную мощность мотора, не дающую сильно разгоняться;
  • высокую устойчивость, связанную с расположением центра тяжести в моделях на малой высоте от уровня земли.

Снегоход для ребенка в целом похож на другой популярный зимний девайс – снегокат. Только вместо механической движущей силы здесь используется электрический или бензиновый мотор. Кроме того, в подобных моделях активно используются различные варианты управления, и более надежные тормоза, способные с легкостью обеспечить быструю остановку.

Сам по себе снегоход является транспортным средством, предназначенным для передвижения по снегу. Он оснащается специальными полозьями, обеспечивающими устойчивость при передвижении по снежным трассам.

Регулировка руля в детских моделях обеспечивается на индивидуальной основе, что значительно облегчает использование оборудования для катания малышей разного возраста.

Все существующие варианты снегоходов, выпускаемые для детей, можно поделить на несколько категорий, согласно их техническим характеристикам и особенностям конструкции.

Детские снегоходы с электрическим приводом. Оснащаются аккумуляторной батареей, способной длительное время поддерживать работоспособность техники. Они экологичны, малошумные, безопасны для детей разного возраста. При хранении дома такая техника не выделяет в атмосферу вредные вещества. Аккумулятор легко заменить после его использования. Такие модели практически не требуют сложного или дорогого обслуживания.

Квадроциклы вездеходы – универсальное решение для любого возраста. Рекомендованы к использованию в круглогодичном режиме. Гибридные решения оснащаются единым шасси со сменными модулями. К примеру, в комплектацию могут включаться колеса для летней езды. Задние гусеницы существуют для использования в качестве вездехода. Имеются специальные лыжи, необходимые при эксплуатации в режиме снегохода. Выпускаются гибриды преимущественно в бензиновых версиях.

На бензине. Оснащаются современными и надежными бензиновым моторами, энергонезависимы, но не могут быть названными экологически безопасными. Такие модели рекомендуются к использованию подростками, оснащаются довольно мощными вариантами моторов.

Рассмотрим некоторые особенности аккумуляторных и бензиновых моделей более подробно. Электрические, экологически чистые модели чаще всего разрабатываются самостоятельно или присутствуют в виде концепции. Могут производиться лимитированными сериями. Аккумуляторы в них используются обычно мощные, аналогичные тем, что устанавливают в автомобиле.

Необслуживаемые решения, используемые в таком энергоносителе, минимизируют потери, сопряженные с испарением электролита, что также способствует существенному улучшению общих показателей экологичности и безопасности оборудования.

Бензиновые детские снегоходы широко представлены на рынке в версиях от известных компаний, специализирующихся на производстве мототехники. Такие модели оснащаются двухтактными или четырехтактными моторами, легко и быстро прогреваются даже на холоде. Ремонтопригодность техники, простота в обслуживании делают их хорошим выбором для зимнего катания.

Для бензиновых снегоходов для детей характерно использование одного из двух вариантов систем охлаждения: воздушного и водяного типа. Во втором случае в качестве источника подачи холода выступает окружающая среда, а именно: выпавший снег.

ТОП-5 лучших заводских марок детских снегоходов

У большинства современных производителей снегоходной техники есть хотя бы одна детская модель. Эти машины отличаются от взрослых не только размерами, малой скоростью, но и повешенной системой безопасности. На большинстве новых моделей имеется защита для руки, а также чека аварийного отключения двигателя.

На таком снегоходе помещается только один ребенок, отсутствует реверс и другая электроника, кроме фары и зажигания.

Тайга РМ Рысь

Данный снегоход выпускается ведущим российским производителем мотовездеходной техники − . Модель имеет одноцилиндровый четырехтактный двигатель мощностью 7 лошадиных сил.

Основные характеристики мотора

ЦилиндрОбъем196 кубов
Диаметр6.8 см
Ход поршня5.4 см
Охлаждениевоздушное

Топливная система снегохода карбюраторная, смазка происходит в картере путем разбрызгивания. На шасси в качестве трансмиссии установлена цепная передача, а для остановки машины используется ленточный механический тормоз. Трак способен разгоняться до 13 км/ч.

Для запуска используется ручная система запуска с бесконтактным зажиганием. У модели нет масляного бака, а топливный вмещает 2 литра бензина. Впереди установлена рычажная подвеска с гидропневматическим однотрубным амортизатором. Ее ход составляет 8 см. Сзади имеется подвеска склизового типа с ходом 17 см.

Габаритные характеристики:

ПараметрСнегоходГусеница
Длина (м)2.0451.728
Ширина (м)0.880.257
Высота (м)0.83
Грунтозацепы (см)1.75

Даниила Рукин

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

Задать вопрос

Расстояние между ведущими лыжами равно 77 см, а сухая масса трака составляет 75 кг.

SnowRunner Max 80

Этот мини-трак китайского производства не похож на традиционные взрослые снегоходы, напоминает скорее игрушку, хотя имеет не аккумуляторный, а бензиновый мотор. Так же, как и на предыдущей модели, здесь установлен четырехтактный карбюраторный двигатель, который имеет следующие характеристики:

Количество цилиндров1
Объем80 куб. см
Мощность4 л. с.
Система запускаМеханический стартер

SnowRunner имеет воздушное охлаждение , задний тормоз дискового типа и автоматическое центробежное сцепление. Реверс и электростартер отсутствуют. При весе в 37 кг этот сноубайк может выдержать нагрузку до 50 кг. Для управления используется руль мотоциклетного типа.

В качестве движителя установлен гусеничный механизм на рычагах и с катковой подвеской. Спереди имеется рессорная, а сзади маятниковая подвески. При этом есть только один амортизатор сзади.

Этот снегоход имеет очень компактные размеры:

Длина1.25 м
Ширина54 см
Высота75 см
Ширина гусеницы12 см

Впереди установлены две направляющие лыжи. Топливный бак вмещает 1.5 литра бензина.

Patron Snowfox 80

Этот китайский мини-снегоход имеет практически аналогичные предыдущей описываемой модели параметры. В качестве основной движущей силы здесь также используется четырехтактный одноцилиндровый мотор с карбюраторной топливной системой и механическим стартером.

Даже внешне этот «снежный лис» похож на «снежного гонщика» − идентичные габариты и сухой вес. Единственное отличие − более массивный и низкий руль.

Polaris 120 INDY

Американская компания Polaris является одним из лидеров на мировом рынке по производству снегоходной техники. Даже к выпуску детского снегохода производитель подошел со всей ответственностью, поэтому эта модель стоит на порядок выше российского и китайских байков. «Инди» напоминает настоящий взрослый снежик в миниатюре.

На траке установлен двигатель 4т собственного производства с воздушным охлаждением, который имеет следующие параметры:

ЦилиндрОбъем121 куб. см
Диаметр6.0 см
Ход поршня4.3 см
Топливная системаКарбюраторная
ЗажиганиеТранзисторного типа

Для переключения скоростей используется вариатор с цепным приводом, а для остановки − механический барабанный тормоз.

Габариты:

Длина1.9 м1.75
Ширина86 см0.254
Высота78 см
Грунтозацепы (см)2

Топливный бак «Инди» вмещает 1.9 литра бензина. Сухой вес трака составляет 68 кг. В качестве движителя используется традиционная гусянка в паре с фирменными лыжами Composite. Подвеска представлена двумя независимыми частями,

Ледобур

Ледобур из триммера — маломощный агрегат для любителей зимней рыбалки, отличающийся небольшим весом и удобной транспортировкой. С целью экономии средств на покупку новой техники и сил, необходимых при ручном бурении льда, рыболовы делают их из старых триммеров. Для этого нужны:

  • бензокоса;
  • бур заводской или самодельный;
  • подручные материалы.

В домашних условиях сделать ледобур сложно

Деталями, на которые надо обратить внимание, являются шнеки и основание для ножей

Для создания шнеков требуется:

  1. Рассчитать размеры сегментов изделия.
  2. Подготовить металлические заготовки, разметить, вырезать сектор, сварить сегменты между собой. В результате получается стальная пружина, заваренная с одной стороны.
  3. Растянуть пружину на заданный шаг на специальном станке для того, чтобы проварить сегменты с другой стороны.
  4. Прихватить реборду и приварить ее к трубе.
  5. Проварить соединения шнеков и покрасить.
  6. При выборе вращения шнека учитывают направление вращения бензоинструмента.

Переоборудование триммера в бензобур подходит для агрегатов со складывающейся штангой. Адаптер для соединения приготовить проще всего.

При необходимости увеличения жесткости и устойчивости механизма делают прочный каркас для крепления редуктора и мотора.

Мотобуры — агрегаты для прокладывания отверстий под установку деревянных свай, закладку фундамента, бурения скважин. Принцип действия и способ изготовления аналогичен.

Наиболее простые самоделки из бензопилы

Ниже приведены разные варианты устройств, изготовленных из бензопил. Каждый желающий сумеет использовать такие идеи в собственном хозяйстве. Из бензопилы с маленьким количеством дополнительных материалов можно сделать:

Болгарка. Что можно сделать из бензопилы своими как переделать багги конструктивно и по. Основная система такого устройства — подшипниковый узел с валом. Так что, знание многие умудрялись сделать из бензопилы простенький даже из старой. Как сделать видео самодельного снегоуборщика из бензопилы сделать снегоуборщик. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. И аэросани реально сделать самому из как сделать аэросани от бензопилы. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. 1.8 как собрать бензиновый генератор из бензопилы своими как сделать из бензопилы снегоход. Как сделать мопед из велосипеда и генератор из бензопилы своими. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Как сделать сенокосилку из бензопилы или как правильно собрать роторную косилку. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

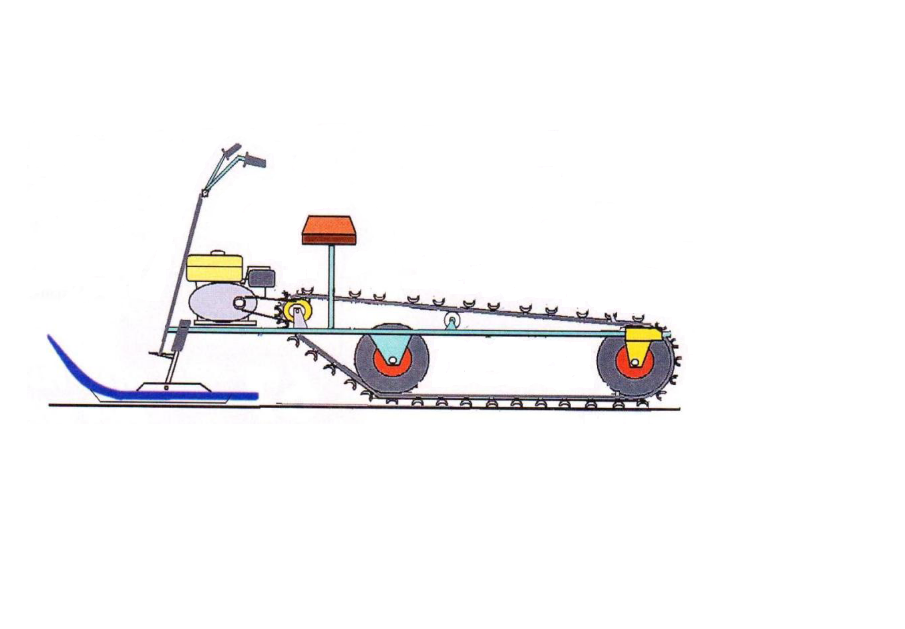

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Заводские марки детских снегоходов

?Тайга РМ Рысь? ? первый детский снегоход российского производства. Четырехтактный двигатель мощностью 6,5 л.с. с воздушным охлаждением является одним из самых мощных среди подобных устройств. Максимальная скорость ограничена до 13 км/ч. В системе предусмотрен выключатель зажигания, устройство для экстренной остановки. Для таких средств передвижения характерна простота управления, эргономичность, устойчивость.

Polaris 120 ? его мощный четырехтактный мотор имеет объем 1,9 л.с. Усилена независимая передняя подвеска. Для таких средств передвижения характерно быстрое снижение скорости. Снегоход популярен благодаря своим техническим свойствам, эргономичности, стальным амортизаторам и съемному сиденью с багажником.

SnowRunner Max 80 ? популярность этой модели обеспечивает небольшой размер и легкость в управлении. Снегоход оснащен четырехтактным мотором с одним цилиндром, воздушной системой охлаждения и объемом 80 см?.

Yamaha SRX 120 ? такое средство передвижения позволит детям почувствовать себя на месте взрослых и получить максимальное наслаждение от развлечений в зимний сезон. Легкий в обращении детский снегоход оснащен мотором плавного действия, автоматическим сцеплением, удобной ручкой и сиденьем, а также регулируемой подвеской.

Snowfox 80 ? этот детский снегоход обладает хорошей маневренностью, повышенными эксплуатационными характеристиками. Небольшие габариты расширяют возможности хранения и транспортировки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
