Разборные транцевые колеса для лодки своими руками

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:


Транцевые колеса (на струбцинах)

  1. От профильной трубы отрезают 2 заготовки под стойки шасси.
  2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
  3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
  4. Перпендикулярно пропилу сверлят два отверстия.
  5. Вставляют рамку в пропил на торце трубы.
  6. Через отверстия маркером или керном делают отметки на рамке струбцины.
  7. По отметкам на рамке сверлят два отверстия.
  8. C прижимного винта струбцины снимают плоскую площадку.
  9. Выкручивают прижимной винт из струбцины.
  10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
  11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
  12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
  13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
  14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
  15. На губке рамки также крепят площадку с резиновой накладкой.
  16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
  17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

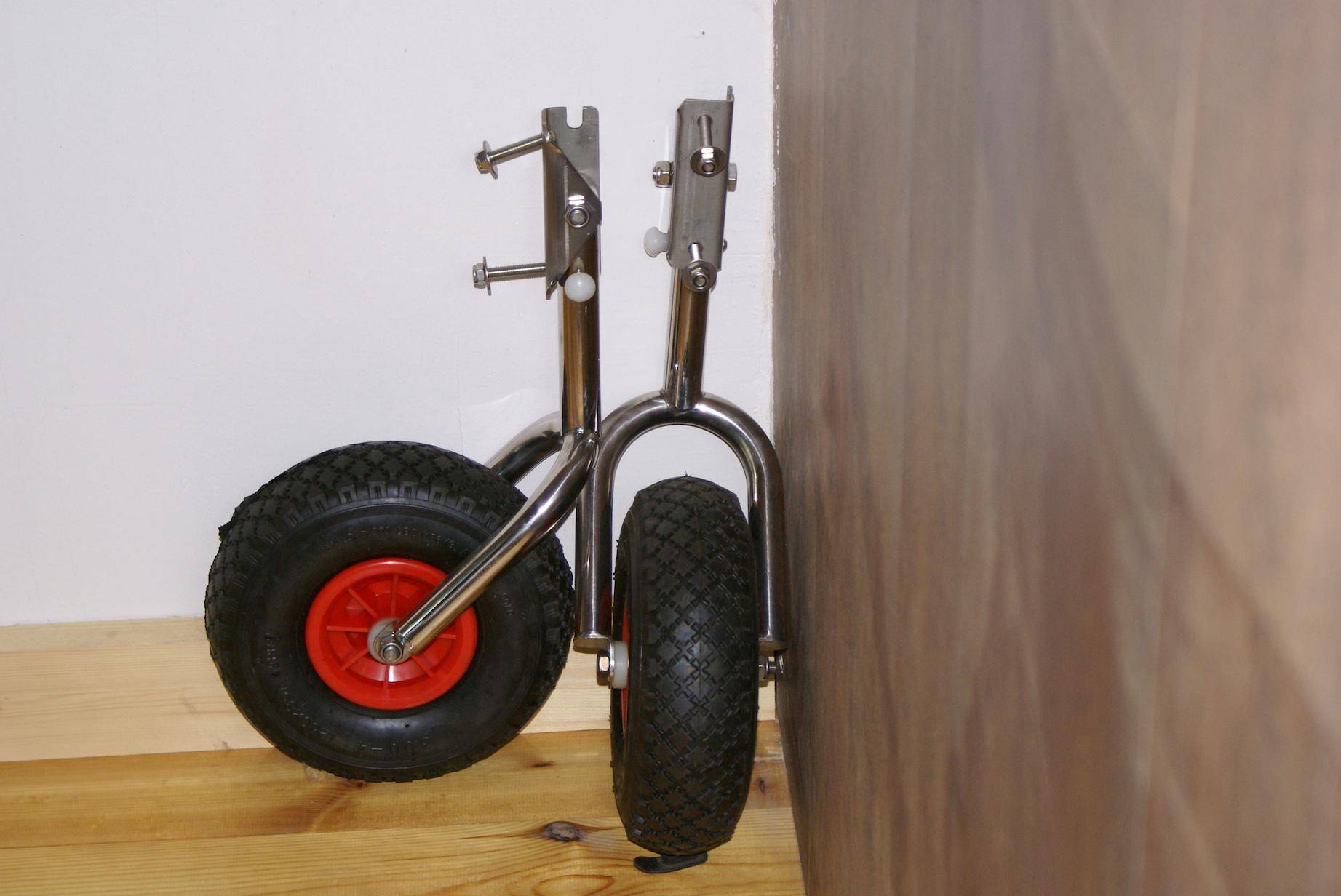

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

  1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
  2. В углах основания сверлят четыре отверстия.
  3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
  4. Пластины приваривают к основанию на расстоянии 30 мм.
  5. Стойку вставляют между пластинами.
  6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

  1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
  2. При помощи трубогиба заготовки под стойки изгибают под углом 450.
  3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
  4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
  5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
  6. В просверленном отверстии нарезают резьбу М8.
  7. В резьбу вкручивают винт с потайной головкой.
  8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
  9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
  10. Штифт вставляют в овальный паз в верхней части стойки.
  11. Второй конец пружины фиксируют в проточке штифта.
  12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
  13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
  14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
  15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
  16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.


Транцевые колеса (быстросъемные) Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

  1. От профильной трубы отрезают 2 заготовки под стойки шасси.
  2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
  3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
  4. Перпендикулярно пропилу сверлят два отверстия.
  5. Вставляют рамку в пропил на торце трубы.
  6. Через отверстия маркером или керном делают отметки на рамке струбцины.
  7. По отметкам на рамке сверлят два отверстия.
  8. C прижимного винта струбцины снимают плоскую площадку.
  9. Выкручивают прижимной винт из струбцины.
  10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
  11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
  12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
  13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
  14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
  15. На губке рамки также крепят площадку с резиновой накладкой.
  16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
  17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

  1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
  2. В углах основания сверлят четыре отверстия.
  3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
  4. Пластины приваривают к основанию на расстоянии 30 мм.
  5. Стойку вставляют между пластинами.
  6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

  1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
  2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
  3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
  4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
  5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
  6. В просверленном отверстии нарезают резьбу М8.
  7. В резьбу вкручивают винт с потайной головкой.
  8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
  9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
  10. Штифт вставляют в овальный паз в верхней части стойки.
  11. Второй конец пружины фиксируют в проточке штифта.
  12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
  13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
  14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
  15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
  16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

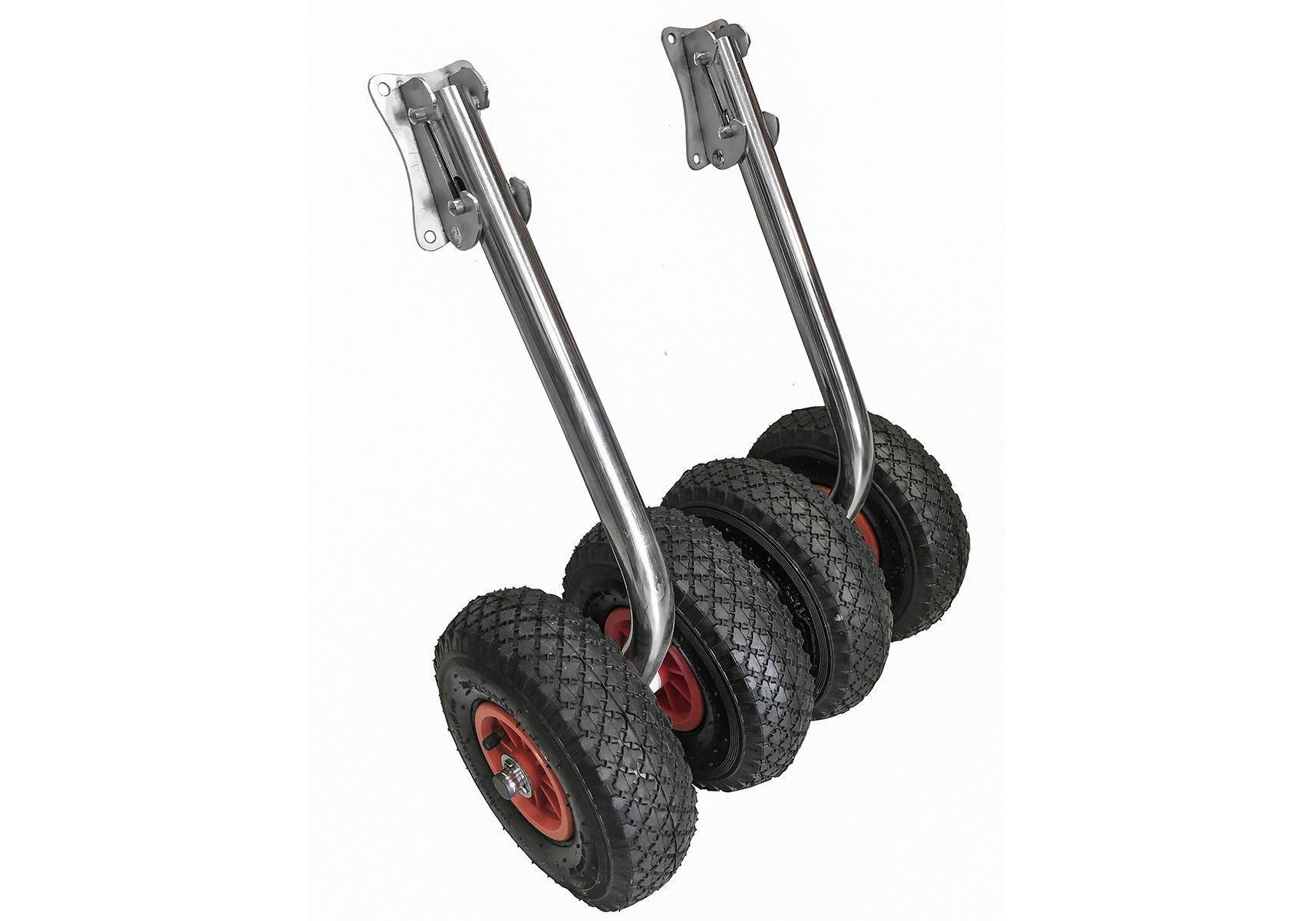

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

https://youtube.com/watch?v=VY3GMikbBlg

Установка транцевых колес на ПВХ лодку своими руками

Современная рыбная ловля не может обходиться без качественного плавсредства. Но чтобы упростить задачу транспортировки лодки из ПВХ, загруженную снастями и амуницией рыбака к конкретному водоему, производители рыболовных принадлежностей предлагают большой ассортимент транцевых колес.

Если есть желание и возможности, колеса для перемещения судна можно изготовить самостоятельно в домашних условиях. Особенно актуально иметь транцевые колеса, когда рыбалка осуществляется в одиночку.

Транцевые колеса для плавсредств из ПВХ представляют собой транспортировочные шасси, для крепления которых используют кронштейны (2 шт.). Именно кронштейны приводят колеса в рабочее состояние (вверх и вниз).

Такой функциональный аксессуар позволяет одному человеку беспрепятственно перемещать по берегу, спускать на воду и выгружать с воды на сушу накаченную лодку. Удобство транцевых колес заключается в отсутствии необходимости снимать их после приводнения плавсредства, достаточно поднять их вверх и можно плыть.

При установке шасси, особое внимание должно уделяться размещению кронштейнов на транце, поскольку от этого будут зависеть ходовые характеристики на берегу, а также поворотная способность мотора при эксплуатации лодки

Критерии выбора

На данный момент потенциальному покупателю доступен более чем широкий ассортимент приспособлений для установки лодочных моторов и различного оборудования. В таком разнообразии новичкам, как правило, довольно сложно разобраться, и поэтому лучше прислушиваться к рекомендациям опытных специалистов. При этом в любом случае необходимо искать оптимальное соотношение цены транца и его качества. Бывалые владельцы плавательных средств советуют не экономить на описываемом конструктивном элементе.

Несмотря на внешнее сходство, транцы для лодок отличаются друг от друга по целому ряду параметров. Речь идет о качестве, используемых материалах, эксплуатационных показателях и производителе. Как показывает практика, приобретение слишком дешевых устройств может привести к крайне негативным последствиям. При повреждении самого транца или его креплений повышается риск повредить саму лодку винтом или утопить подвесной мотор.

Выбирая приспособление, следует принимать во внимание, что оно должно выдерживать определенные нагрузки, включая повышенную вибрацию. Она, в свою очередь, приводит к постепенному ослаблению крепежных элементов

По этой причине важно учитывать качество как самого устройства, так и крепежа

Одним из ключевых критериев выбора являются габариты транца

По этой причине важно учитывать качество как самого устройства, так и крепежа. Одним из ключевых критериев выбора являются габариты транца. Существует единая система стандартов

В соответствии с действующими нормами выпускаются приспособления следующих типов:

Существует единая система стандартов. В соответствии с действующими нормами выпускаются приспособления следующих типов:

  • S – высотой 381 для надувных лодок из ПВХ;
  • L – высотой 508 мм для катеров;
  • XL – высотой 635 мм для крупногабаритных яхт.

В процессе выбора и покупки требуется учитывать также и толщину конструкции. Этот параметр должен соответствовать мощности лодочного мотора, который планируется использовать. Еще одним важным моментом будет угол наклона транца

Помимо всего уже перечисленного, рекомендуется обратить внимание на целостность всей конструкции и отсутствие повреждений

Изготавливаем транец для лодки ПВХ

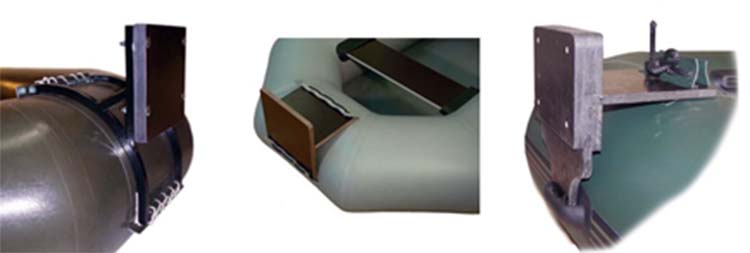

Способ установки транца зависит от формы лодки.

Возможные варианты:

  • крепление к формованным элементам, закрепленным на судне попарно – два сверху (для крепления) и два снизу (упор в борт);
  • монтаж к бортам с помощью специальных штырей;
  • увеличение опорной площади за счет установки кронштейнов в виде изогнутых трубчатых рам;
  • пристегивание с помощью ремней или шнуровка жесткого элемента к борту кормовой части надувной лодки.

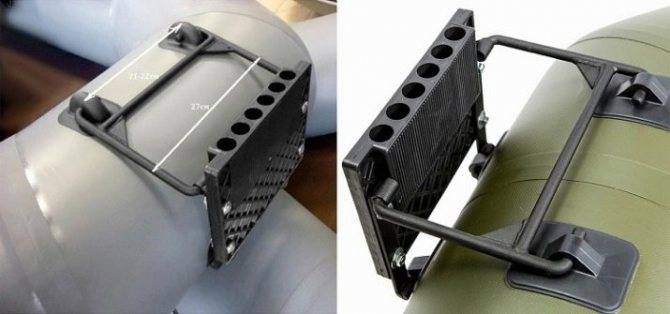

Один из наиболее доступных и менее затратных способов – установка транца, прикрепленного к металлическому каркасу, через стандартные элементы для надувных лодок.

Для работы понадобятся:

  • слесарные инструменты;
  • сварочный аппарат;
  • растворитель, клей для лодок ПВХ, наждачная бумага;
  • толстая влагостойкая фанера 15-17 мм;
  • каркас из металлических прутьев или полос;
  • лодочные леера и защелки для весел.

В первую очередь лучше сделать металлический каркас, изготовить, собрать и прикрепить к каркасу самодельный навесной транец.

После чего (в зависимости от размеров получившейся конструкции) приклеить дополнительные крепежные элементы.

Каркас изготавливается из металлического прутка сечением 10 мм.

Для увеличения периода службы желательно сразу подобрать подходящий материал – нержавейку.

Далее в соответствии с размерами в нужных местах делаем загибы элементов, после чего скрепляем их при помощи сварки.

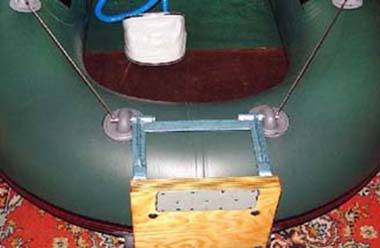

Приступаем к изготовлению транца. Он состоит из двух плит, изготовленных из влагостойкой бакелитовой фанеры (можно использовать обычную фанеру – понадобится соответствующая обработка).

В случае, когда под рукой нет водостойкой фанеры, используем обычную.

Обязательна соответствующая обработка водоотталкивающими составами, после чего фрагмент покрываем яхтным лаком.

Особое внимание уделяем обработке отверстий и краев. Правда, срок службы такого жесткого элемента будет намного короче. Собираем всю конструкцию в соответствии с картинкой

Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой

Собираем всю конструкцию в соответствии с картинкой. Упорами для металлического каркаса служат шайбы, предварительно надетые на пруток со стороны кормы и приваренные точечной сваркой.

Заключительная операция – разметка мест для приклеивания держателей каркаса (4 лодочных леера).

Последовательность выполнения операций:

  1. Полностью накачиваем лодку.
  2. Прикладываем навесной транец так, чтобы он плотно прилегал к корме.
  3. Размечаем маркером места для крепления лееров в верхней и нижней части баллона.
  4. Выпускаем воздух из баллонов и расправляем кормовую часть.
  5. Тщательно удаляем загрязнения с поверхности и легонько зачищаем размеченные места для приклеивания лееров «нулевкой».
  6. Обезжириваем место предстоящей склейки при помощи растворителя 646.
  7. Оклеиваем периметр размеченной области бумажным скотчем.
  8. Аккуратно наносим клей для лодок ПВХ (лучше из ремкомплекта) тонким слоем на склеиваемые поверхности, выжидаем 10-15 минут и повторно наносим слой клея.
  9. Через 5 минут состыковываем склеиваемые поверхности и тщательно «прокатываем» место склейки резиновым валиком, не допуская остатков воздуха.
  10. Прижать склеиваемые части тяжелым предметом (если есть возможность – стянуть струбциной через тонкую дощечку) и оставить сохнуть на сутки.

Данный способ крепления жесткого элемента для установки маломощного мотора подходит для лодок, имеющих О-образную и похожую на них форму.

Для этих же типов надувных плавсредств можно использовать и более простой вариант крепления для мотора – на шнуровке. Преимущество такого способа – уменьшение точечного давления на борт, недостаток – более длительное время установки.

Для крепления нижняя часть жесткого элемента вставляется в «ручку», закрепленную внизу кормового баллона, после чего одна приклеенная часть с отверстиями для шнуровки заводится через специальную прорезь, совмещается со второй и закрепляется через отверстия капроновым шнуром.

Устанавливаем колёса на место

Крепление колес на транец – значительно более сложный процесс, чем может показаться на первый взгляд. Так что, подходить к этому этапу стоит серьезно. Для этого и написана данная инструкция.

После этого возьмите небольшой текстолитовый, дюралюминиевый или алюминиевый лист (размером в 2 спичечных коробка) и проделайте точно такие же отверстия в нем.

Приложите полученный перфорированный лист с внутренней стороны транца и проденьте в отверстия в нем и дереве болты – шляпка должна располагаться со стороны лодки.

Этот металлический лист позволит равномерно распределить нагрузку по большой площади. А расположение болтов шляпкой внутрь гарантирует, что резиновый борт лодки не будет поврежден об острый выступ.

На торчащие болты насадите шайбы подходящего размера. Осталось только насадить колеса отверстиями на эти болты и закрепить гайкой с ещё одной шайбой.

Повторите процедуру со вторым колесом. Работа завершена. Можете смело устанавливать навесной транец на свою резиновую лодку и с комфортом катить её к берегу – по камням, песку и грязи.

Используем мотор «по полной», или особенности усиления транца

Практика показывает, что рассмотренные способы крепления жесткого элемента хорошо показывают себя при работе мотора на половинной мощности.

Как только мотор включается на всю мощность, его часто начинает «заворачивать» под лодку, сгибать баллоны и т.п.

В большинстве случаев избавиться от этой проблемы позволяет усиление жесткого элемента. Суть процедуры – правильное распределение нагрузки от мотора по поверхности лодки. Сделать его своими руками также довольно просто.


Приемлемый вариант – установка дополнительных «растяжек», изготовленных из металлического прутка.

Для этого на борта лодки наклеиваются дополнительные леера, в отверстия которых вставляются металлические усилители.

Вместо бортов для придания дополнительной жесткости можно продумать вариант крепления навесного транца, где дополнительные «растяжки» крепятся к днищу или скамье (банке) лодки.

Бывалыми рыбаками замечено, что для придания нормального хода лодке из ПВХ с использованием мотора лучше использовать не настил днища, изготовленный в виде сланей из раздельных элементов, а представляющий собой цельную конструкцию.

Подготовка материалов

При желании создать эффективные колеса для лодки ПВХ своими руками (чертежи, схемы и пошаговые инструкции можно найти в свободном доступе), нужно правильно подойти к подготовке материалов и инструментов. Как известно, самодельный транспортировочный элемент стоит гораздо дешевле, чем магазинный. Изготавливая его самостоятельно, можно правильно рассчитать ширину и длину креплений. Чтобы успешно выполнить работу в домашней мастерской, требуется найти такие материалы и инструменты:

  1. Два колеса диаметром 35 сантиметров и шириной 60−80 мм.
  2. Квадратный профиль сечением 25 на 25 миллиметров.
  3. Трубку с оптимальным диаметром. Как правило, он сопоставим с диаметром креплений.
  4. Шайбы, болты, гайки и шплинты.
  5. Ножовку для резки металла.
  6. Плоскогубцы и электродрель.

Кроме этого, в процессе изготовления придется применить сварочное оборудование, хотя работа со сваркой короткая и несложная. В любом случае самоделка обойдется рыболову дешевле, чем покупной вариант.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец

На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы. После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров)

В такой конфигурации сопротивление воде при передвижении будет снижено

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Пошаговое руководство

В большинстве случаев рыболовами рассматривается именно второй вариант, расположенный под углом. Его создают по такой пошаговой инструкции:

  1. Для начала нужно отпилить четыре отрезка от профиля (их размеры могут быть разными, в зависимости от созданных чертежей и габаритов плавательного средства).
  2. С помощью сварочного оборудования к нижним местам цепляются трубки, на которые в дальнейшем будут насажены кольца.
  3. В самих трубках проделывается сквозное отверстие, в котором с помощью шплинта нужно будет прикрепить кольца. К внутреннему кольцу в трубке приваривается подходящая гайка, что предотвратит прижимание колес к креплению. Что касается внешнего конца трубки, то его лучше закрыть пробкой из пластика или резины. Это действие позволит избежать попадания воды внутрь трубок.
  4. С помощью дрели в верхней части необходимо проделать два небольших отверстия, через которые будет осуществляться монтаж колес на транцевую часть лодки.
  5. Используя сварочное оборудование, обе части фиксирующих элементов тщательно соединяются между собой. При этом угол между ними должен составлять 35−45 градусов. Оставшиеся отрезки слегка подрезают, чтобы под определенным углом они плотно прилегали друг к другу.
  6. По завершении сварочных работ остается насадить колеса на трубки и тщательно закрепить их с помощью шплинта.

Самостоятельное изготовление транспортировочного изделия

Транцевые шасси – это не сложная технология, которая доступна только фабрикам со специализированным техническим оснащением. Легкость механизма в том и заключается, что установить можно и в домашних условиях.

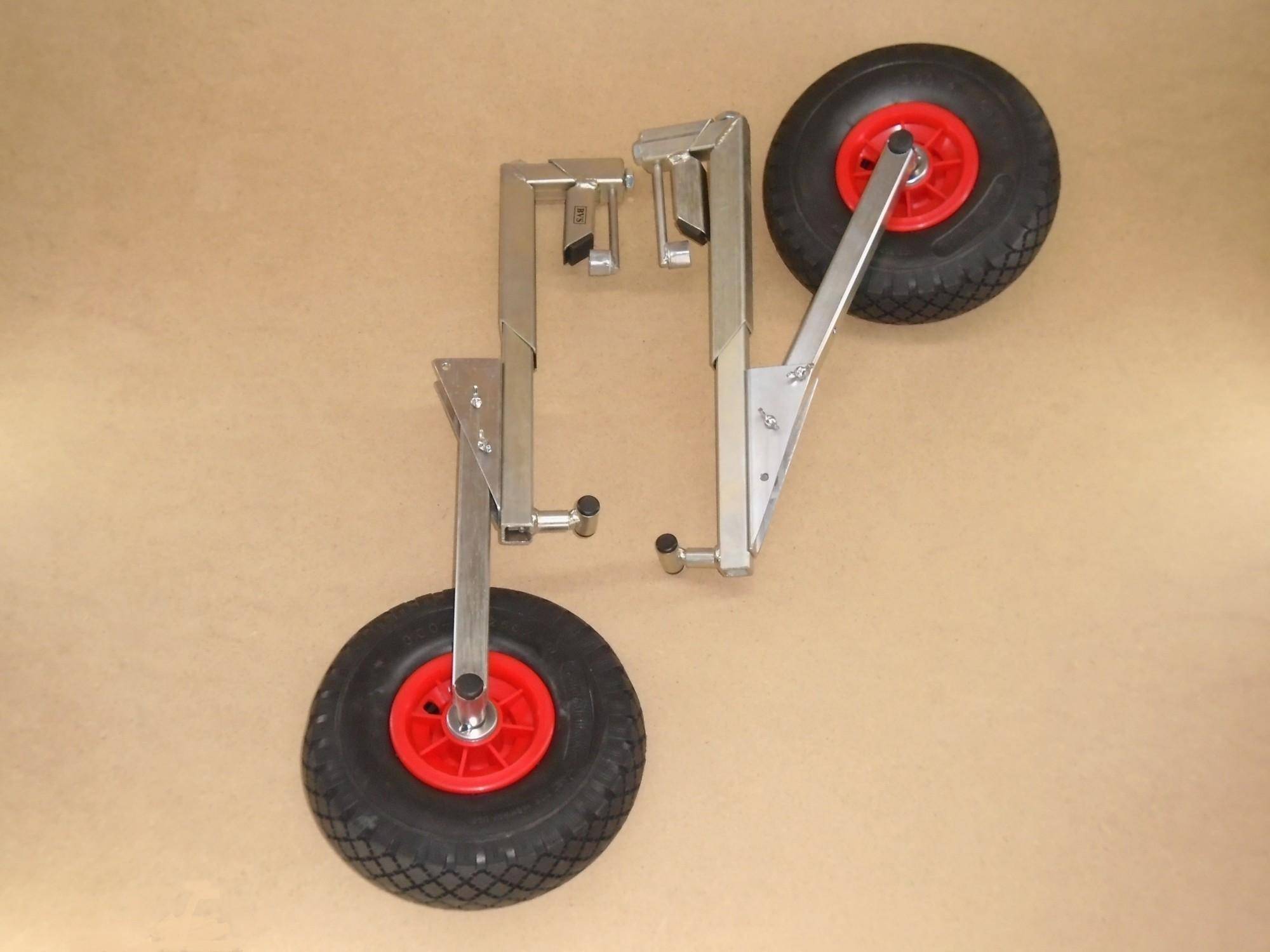

Конструктив шасси представляется в нескольких видах:

  • складные шасси;
  • колеса-трансформеры;
  • поворотные шасси;
  • откидная конструкция;
  • съемное транспортировочное изделие;
  • автоматизированная система.

Первым делом определяемся с материалами и видом колес. Металлы, которые применяют в изделии:

  • нержавеющая сталь;
  • алюминий или дюралюминий;
  • оцинкованный металл.

Из металлов изготавливаются платформы крепления шасси к транцу и балки с крепежом для дисков.

Колеса применяют следующие:

  • литые;
  • надувные;
  • пластмассовые.

Литые отличаются дешевизной, долговечностью, низкими затратами на эксплуатацию и поддержку в рабочем состоянии. Однако в рыхлом грунте и на песке они малоэффективны.

Надувные — накачиваются воздухом. У такого вида повышенная проходимость. Однако велика вероятность получить прокол или порез покрышки.

Пластмассовые шасси применяются при передвижении по твердым поверхностям. Они устойчивые, прочные и эстетически привлекательные. Но на песке и грунте уступают в проходимости даже литым видам.

Стойки делаются прямыми или изогнутыми. Изогнутые выглядят элегантно и компактно убирают шасси, позволяя сэкономить место, если колеса не поворачиваются. Однако прямые надежней, так как давление приходится на всю поверхность балки, а не на угол изгиба.

Процесс изготовления не хитрый. Каждый рыбак на даче или в гараже имеет подручные материалы для изготовления. В 8 из 10 случаев применяется кронштейны (к платформе крепится балка с подвижным механизмом на конце). Старые дачные тележки или детские велосипеды становятся донорами колес.

Перед началом изготовления лучше приготовить чертеж будущей конструкции. Чтобы добиться полезного изделия, некоторые детали потребуется сварить (крепеж к транцу и пластины для крепления балки). В этом вопросе лучше пригласить для изготовления заготовки сварщика, если нет опыта и оборудования для сварки.

В качестве подшипника ещё используется вращающаяся втулка, которая подбирается по размеру ступичного отверстия. Если подшипник в ступице уже установлен, то потребуется сделать на конце два крючка на подобии велосипедного крепления.

Список необходимого материала и инструмента для работы

Для изготовления конструкции потребуются следующие материалы и инструменты:

  • труба круглая 20 мм;
  • труба круглая 23 мм;
  • труба квадратная 25*25*2 — 1,2 м;
  • мебельная заглушка 25*25мм – 2 шт.;
  • болт м10 – 8 шт.;
  • шайбы под болт м10 – 16 шт.;
  • гайка м10 – 8 шт.;
  • гайка для крепления колес – 4 шт.;
  • втулка – 2 шт.;
  • болт с гайкой для крепления втулки – 2 шт.;
  • шплинты 2 шт.;
  • спица для изготовления фиксатора (подойдет электрод);
  • колесо с игольчатым подшипником– 2 шт.;
  • грунтовка для металла;
  • эмаль для металла;
  • силиконовый герметик;
  • сверло 20 мм;
  • сверло 4 мм;
  • шлифовальный круг;
  • обрезной круг.
  • дрель;
  • гаечный ключ;
  • шлифовальная машина;
  • отвертка;
  • карандаш или маркер;
  • кисточка для нанесения эмали.

Инструкция по изготовлению

Соблюдение требований безопасности и прочности конструкции станет основой долговечности и надежности шасси для лодки ПВХ. С рекомендациями и советами в подобных случаях лучше ознакомиться до начала работы.

Чтобы самостоятельно установить транспортировочную систему выполняются следующие действия:

  1. На нижней трети транца с помощью карандаша или маркера размечается будущее место крепления платформы и 4 места для сверления отверстий под болты крепления. При этом соблюдается горизонтальность между двумя сторонами.
  2. Высверливается по четыре отверстия с каждой стороны, в соответствие с расстояниями между отверстиями на платформе.
  3. В каждое отверстие с внутренней стороны транца устанавливается болт, проходящий через шайбу.4) Диаметр отверстия в транце под болты не превышает 0,5-1мм диаметра болта.
  4. На болты одевается платформа. Далее устанавливаются шайбы и закручиваются гайки.
  5. К платформе с помощью подвижной втулки прикрепляется балка через подготовленное отверстие на конце и затягивается болтами с двух сторон втулки.
  6. Устанавливаются колеса и фиксируются гайками.
  7. Накачиваются воздухом, шасси проверяются на эксплуатационные свойства и надежность фиксирующего механизма.

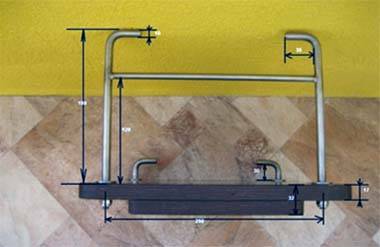

Чертеж:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
