Аэросани своими руками

Технические характеристики и особенности конструкции

Выделяют две разновидности саней: для прогулок и для рыбалки.

Финские санки для рыбалки легче прогулочных (до 8,5 кг), длина полозьев не доходит до 1,4 м. Такой вариант выдержит 150−180 кг. Любители зимней подводной ловли часто оснащают конструкцию дополнительными креплениями для груза, используют пластиковые накладки на полозья. Финские сани для рыбалки также комплектуют мотором и специальным колесом, что увеличивает вес до 16 кг и повышает скорость передвижения до 40 км/ч.

Обе вариации отличаются прочностью: стойки и полозья делают из металла, сиденье и спинку — из просушенной древесины, покрытой лаком или краской. Для удобной транспортировки делают складные модели, которые в разобранном виде занимают минимум места.

Технические характеристики аэросаней

По техническим свойствам аэросани мало отличаются бензопилы. Однако при малой тяге удается развить высокую скорость.

  • 4700 об/мин мощность двигателя;
  • 15 л.с.;
  • 62 кг — максимальная сила тяги винта;
  • диаметр винта 1300 мм;
  • 2300 — максимальное число оборотов винта в минуту;
  • 1,85 — передаточное отношение редуктора;
  • 0,68 кв.м. – площадь скользящей поверхности полозьев (лыжи);
  • 40-50 л. — объем топливного бака;
  • 40-50 км/час – максимальная скорость;
  • 50-70 км/час — максимальная скорость по укатанному снегу;
  • 75-80 км/час — максимальная скорость по снежной целине;
  • 100-110 км/час – максимальная скорость по насту;
  • 90,7 кг – вес без водителя (сухой вес);
  • 183 кг – полный снаряженный вес.

Грузоподъемность

Под грузоподъемностью понимается вес водителя, пассажиров, грузов и дополнительного топлива. В аэросани на борт берут 1-5 пассажиров. Вес груза на борту достигает 300 кг.

Таким образом, аэросани становятся подспорьем при перемещении грузов и людей между отдаленными населенными пунктами в заснеженных районах. Так же они станут незаменимы во время охоты, чтобы оттащить тушу или добрать до нужного квадрата.

Дальность хода

Если на аэросанях установлен малолитражный двигатель, то на одном стандартном баке в 40л. При крейсерской скорости удается преодолеть до 300 км.

Запас топлива

Количество топлива в машине напрямую зависеть от объема топливного банка. В среднем это 40-50 литров. В соотношении веса и занимаемого объема это считается стандартом, который гармонично распределяет нагрузку.

Поэтому удается преодолевать длинные дистанции без дозаправки. Кроме того, на борт берется дополнительная канистра с топливом объемом до 20 л, и при израсходовании запаса в баке долить дополнительный и добраться до места назначения.

Скорость

По укатанному снегу скорость саней 40-50 км/час. При движении по глубокому снегу и целине 75-80 км/час. Наст позволяет разогнаться до 110 км/час. Однако на такой скорости передвигаться опасно, снижается устойчивость машины и появляется риск опрокидывания.

Как поймать больше рыбы?

  1. Активатор клева . Привлекает
    рыбу
    в
    холодной
    и
    теплой
    воде
    с
    помощью
    феромонов
    , входящих
    в
    состав
    и
    стимулирует
    ее
    аппетит
    . Жаль
    , что
    Росприроднадзор
    хочет
    ввести
    запрет
    на
    его
    продажу
    .
  2. Более чувствительные снасти.
    Читайте соответствующие руководства по конкретному типу снасти
    на
    страницах
    моего
    сайта
    .
  3. Приманки на основе феромонов
    .

Система торможения и пуска двигателя

Тормоза на механизированных санях устанавливаются в виде скребка на задней лыже. При надавливании водителем на педаль тормоза с помощью тросовой системы скребки опускаются на землю и замедляют ход.

Пуск двигателя производится либо за счет раскручивания маховика с помощью троса, либо за счет системы зажигания через ключ.

Самодельные сани для снегохода из пластиковых труб: 10 шагов к мечте

Полимерные трубы – универсальный материал, который прекрасно подходит для обустройства систем водопровода, канализации и отопления в доме или квартире.

Однако в руках домашнего мастера, который обладает недюжинной фантазией и неуемным желанием что-то мастерить самостоятельно, ПВХ-детали могут превратиться в довольно замысловатые, но от этого не менее полезные изделия.

Например, в сани для снегохода из пластиковых труб, о процессе изготовления которых пойдет речь ниже.

Сани из пластиковых труб можно изготовить и самостоятельно

Волокуши

Очень распространенный вид саней. Их конструкция чрезвычайно проста. Они продаются во всех специализированных туристических магазинах и стоят сравнительно недорого.

Волокуши имеют один большой недостаток – из-за своих особенностей у них очень часто повреждается передняя кромка и сцепное устройство.

Но и преимущества налицо:

  • маленький вес;
  • низкий центр тяжести;
  • быстрая погрузка и выгрузка поклажи;
  • отсутствие обмерзания корпуса;
  • возможность транспортировать небольшой груз по воде.

Волокуши абсолютно не предназначены для транспортировки людей. Вся поверхность корпуса контактирует со снегом, в связи с чем установить амортизаторы не представляется возможным. Кроме того, в отличие от моделей с лыжами, эти сани воспринимают удары камней, сугробов и неровностей всем корпусом, что, несомненно, сказывается на комфорте.

Сани-волокуши

Пассажирские

Мало распространены в нашей стране из-за отсутствия соответствующей инфраструктуры (оборудованных снежных трасс и мест стоянки). Часто такие сани изготавливают самостоятельно любители зимних рыбалок.

Они представляют собой пластиковый или фанерный корпус, установленный на полозья. Кабина может быть оборудована обогревателем и осветительными приборами.

Недостаток – большой вес, потому для транспортировки нужно использовать мощные снегоходы, оборудованные четырехтактным силовым агрегатом.

Пассажирские сани для снегохода

Конструктивные особенности саней

До того как начинать работу по конструированию, необходимо разобраться, из каких основных элементов состоят сани. Дело в том, что процесс изготовления включает в себя несколько этапов, на каждом из которых делается какая-то узловая часть.

Необходимо, чтобы вы хорошо понимали назначение каждой из них:

Основная деталь любых саней – каркас, который является базовым опорным элементом для всей конструкции.Он должен быть максимально прочным, так как от него зависит:

    • безопасность эксплуатации самодельных саней;
    • длительность безаварийной работы;
    • надежность устройства в целом.

Учитывая, что сани для снегохода будут использоваться в сложных условиях, каркас должен хорошо переносить отрицательные температуры окружающего воздуха, а также удары, которым постоянно подвергаются сани при езде по лесу или кустарнику.

Конструкция саней: 1 – каркас, 2 – полозья, 3 – стойки, 4 – место спайки

В противном случае вы будете неприятно удивлены, когда груженые сани разваляться на части во время езды и вывалят весь ваш скарб на снег посреди лесной поляны.

Второй важный элемент – полозья. Здесь также очень важна прочность, однако, еще одна немаловажная деталь – легкость управления. От этого зависит, будут ли опрокидываться сани при прохождении поворотов или нет.

Последний момент – размеры конструкции. Этот параметр подбирается индивидуально исходя из задач, которые предполагается решать с ее помощью.

Сани могут быть небольшими, но маневренными и легкими. Либо это будет прочная надежная конструкция, предназначенная для перемещения значительных грузов. Решать вам.

Инструменты и материалы

Как только вы определились с размерами, можно приступать к работе.

Для того чтобы изготовить сани для снегохода из труб ПВХ, понадобятся следующие инструменты и материалы:

  • полимерные трубы для саней (их приобретают в магазине, но можно использовать и старые, оставшиеся после ремонта или демонтажа отслужившей водопроводной системы);
  • ножовка по металлу или специальные ножницы для порезки пластиковых труб;
  • аппарат для сваривания труб и фитингов;
  • промышленный фен, с помощью которого будут разогреваться, и гнуться пластиковые трубы;
  • острый слесарный нож;
  • шлифовальная бумага, напильник;
  • маркер для разметки деталей;
  • болты и гайки для закрепления деталей;
  • металлические уголки, которые укрепят узловые места сборки.

Пластиковые трубы для изготовления саней

Техника безопасности во время эксплуатации

При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.

Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание

Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты

Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.

Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.

Как самостоятельно сделать аэросани

Аэросани ? это самоходные сани, в устройство которых входит двигатель внутреннего сгорания и воздушный винт ? пропеллер. Транспортное средство предназначается для езды по снежным и скользким дорогам. Скорость таких саней может достигать до 140 км/ч, в зависимости от мощности мотора. В конструкцию аэросаней входит шасси, состоящее из трех или четырех лыж. Данный тип саней можно легко сделать своими руками.

Главным преимуществом данного средства передвижения перед снегоходами являются скоростные характеристики. Также, при наличии кабины и хорошей подвески, уровень комфорта в санях практически не отличается от условий в автомобиле. Аэросани имеют очень простую конструкцию, сделать их можно самостоятельно. Для этого требуется двигатель, например, от мотоцикла ?Юпитер?, материалы для корпуса и всего три деревянные лыжи.

Изготовление простых саней своими руками

Прежде всего, необходимо изготовить корпус из деревянных брусьев, которые нужно обшить фанерой, закрепить подушки и кресла. Лыжи для саней обязательно должны быть из березовых досок. Для упрочнения конструкции с поддержкой мотоциклетного двигателя ?Юпитер? можно использовать фанерные планки.

Закрепить сзади лыж тормоза, которые будут включаться водителем при нажатии на правую педаль. Для этого используются штыри и трос. Поставить заднюю лыжу вплотную к основной раме, которая крепится на корме корпуса. Переднюю лыжу, которая отвечает за управление, закрепить на металлическом кронштейне, который будет располагаться сбоку от корпуса.

Чтобы собрать механизм управления, нужно использовать руль от мотоцикла, с которого снимается двигатель для саней. Мотор лучше всего использовать от ?Юпитера?. Он устанавливается на раму в виде трубки, как и воздушный винт, на который передается крутящий момент при помощи мотоциклетного цепного редуктора. Вращение винта должно достигать 1440 оборотов в минуту. Для обеспечения дополнительной безопасности устанавливается сетка.

Рама, закрывающая двигатель от ?Юпитера?, крепится на корпусе посредством подкосов на подвеске. Топливный бак устанавливается над мотором.

Для изготовления воздушного винта нужно предварительно сделать заготовки лопастей, вырезав элементы из сосны или дуба. Пропеллер склеивается при помощи казеинового клея. Расчет размеров должен быть точным. Склеенные детали винта просушиваются и защищаются до готовности к использованию

Важно обстругать рубанком каждую из лопастей после сушки. Лопасти винта оклеиваются тканью и красятся. Для этого можно использовать бязь

После проверки каждого из винтов на сохранение баланса они насаживаются на втулку, после чего аэросани полностью готовы к эксплуатации

Для этого можно использовать бязь. После проверки каждого из винтов на сохранение баланса они насаживаются на втулку, после чего аэросани полностью готовы к эксплуатации.

Двигатели для аэросаней

Для создания саней своими руками можно использовать двигатель от мотоцикла ?Юпитер? или автомобиля ?Жигули?. Основные узлы и детали двигателя включают в себя: крышку редуктора, заднюю и переднюю пластины, прокладки, ведущую шестеренку, корпус цилиндра и кронштейн крепления. Наиболее часто используемыми моторами являются:

? Карбюратор К-62И с двумя цилиндрами ? в данном механизме используется редуктор от газораспределительного устройства трактора МТЗ-80. Двигатель оснащен специальным электростартером и аккумулятором. Механизм зажигания работает от батареи. Топливный бак способен вместить до 30 л бензина.

? Д-30 ? в данном модуле отсутствует редуктор на воздушный винт. Тяга составляет 40 кгс. Применяется на легких аэросанях, в основном на тех, которые сделаны своими руками, а не на серийных. Установка такого типа устройства зависит от расчета характеристик корпуса.

? Д 15 ? отличается от аналогов наличием цепного редуктора, прикрепленного на воздушный винт. Последний имеет диаметр 1,4 м и развивает достаточное тяговое усилие в 60 кгс. Разновидность двигателя Д15 ? Д-15z ? оборудован зубчатым редуктором. Рекомендуется к использованию в аэросанях и парапланах. Шестеренки, которые установлены в редукторе, также применяются в газораспределительном механизме КАМАЗ-740. Все двигатели данной серии имеют топливный бак на 15 л.

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

Узнаем как изготовить аэросани своими руками

Можно ли сделать аэросани своими руками? Давайте поищем ответ на этот вопрос. Надёжны ли будут аэросани, своими руками сделанные прямо дома? Не каждый человек готов довериться своим рукам и тому, что он может сделать сам.

Самодельные аэросани – это довольно интересный вид транспорта. Дело в том, что они двигаются за счёт воздушного винта, в народе его ещё называют пропеллером.

Чаще всего конструкция аэросаней трёхлыжная. Иногда бывает и четырёхлыжная, тогда на них можно передвигаться не только по снегу, но и по водной поверхности.

Представьте себе, как вы мчитесь по снежной равнине быстрее ветра, за вами поднимаются вихри снега – всё это возможно и реально, если у вас будут аэросани. Это очень удобный, скоростной, а главное, простой вид транспорта. Любой, кто с техникой «на ты», сможет соорудить аэросани своими руками.

Рассмотрим, как сделать их самостоятельно. Материалом послужит дерево. Конструкция будет трёхлыжная. Продольную балку корпуса и поперечную, на которую навесим задние лыжи, сделаем из сосновых брусков. Возьмём бруски сечением 35 на 40 мм, крепиться они будут болтами

Обратим внимание на стыковочные узлы, там нужно установить металлические угольники, а также шайбы, обязательно большого диаметра, так как они будут предотвращать смятие дерева

Там, где будет установлена поворотная стойка для передней лыжи, а также там, где крепятся двигатель и задние лыжи (подвеска лыж), нужно предусмотреть скобы, пластины из металла и угольники. Лыжи возьмём опять же деревянные. Корпус, точнее его переднюю часть, нужно закапотировать. На капот можно установить велосипедную фару, а по бокам – металлические подножки. Сиденье для водителя можно сделать из куска фанеры толщиной примерно миллиметров 8. Сиденье должно упираться на две пружины, которые позаимствуем у седла для велосипеда

Важно обратить внимание на то, что бруски, крепящие двигатель, должны быть разной длины. Задний брусок длиннее, он будет служить оградой от воздушного винта

На задних лыжах нужно сделать так называемые скобы-кабанчики, можно смастерить их из полосок стали размером 30 на 5 мм

Лыжи надо собрать с помощью трёх пластин фанеры, которые должны быть толщиной примерно 4 мм, крепиться они будут казеиновым клеем. Фанеры по краям следует усилить брусками, лучше всего дубовыми. Подошвы лыж должны иметь продольные подрезы, также их необходимо оковать с помощью листового железа. Это нужно для того, чтобы при остановке аэросани не утопали в снегу. Управлять аэросанями будет передняя лыжа (её поворот)

На задних лыжах нужно сделать так называемые скобы-кабанчики, можно смастерить их из полосок стали размером 30 на 5 мм. Лыжи надо собрать с помощью трёх пластин фанеры, которые должны быть толщиной примерно 4 мм, крепиться они будут казеиновым клеем. Фанеры по краям следует усилить брусками, лучше всего дубовыми. Подошвы лыж должны иметь продольные подрезы, также их необходимо оковать с помощью листового железа. Это нужно для того, чтобы при остановке аэросани не утопали в снегу. Управлять аэросанями будет передняя лыжа (её поворот).

У нас будет тросовая передача от рулевой колонки. Чтобы управлять двигателем, необходимо соорудить рычаги: рычаг газа и рычаг опережения зажигания. Проводку позаимствуем у мотоцикла, это будет или трос, или проволока, но обязательно в гибкой оболочке. Двигателем будет служить пускач ПД-10 от трактора, на нём установим цилиндр для воздушного охлаждения, тоже от мотоцикла, например от ИЖ-56. Над двигателем установим топливный бачок. Топливо будет подаваться самотёком. Вот и всё — перед вами аэросани самодельные. На них можно будет рассекать по заснеженным полям или просто по заснеженной местности. Главное, сделать всё на совесть, крепко и точно, чтобы ни в коем случае ваше транспортное средство не развалилось во время движения. Как видите, сделать аэросани своими руками можно, нужно только приложить усилия.

Изготовление балансиров

Если мормышка, как известно – изобретение российских рыболовов, то блесну-балансир подарили миру рыболовы Финляндии. Первоначально это были именно блёсны с двумя крючками, направленными в разные стороны. Впоследствии конструкция постоянно менялась и совершенствовалась, к двум крючкам добавился тройничок посередине приманки и лопасть – крыло или хвост, так что сегодня классический балансир больше напоминает не блесну, а этакий зимний «мини-воблер».

Браконьеры выловив 317 кг рыбы не понесли наказания

Группа рыболовов на допросе раскрыла название секретной приманки.

Рубрика: региональные новости.

ПОДРОБНЕЕ →

Но нет такой приманки, которую не могли бы изготовить мастера-рыболовы в домашних условиях. Большинство специалистов делает это не только из экономии, но и для собственного удовольствия, что называется, «из любви к декоративно-прикладному искусству». Кроме того, многих рыбаков попросту не устраивает игра и уловистость покупных вариантов.

Самостоятельное изготовление балансиров, на первый взгляд, представляется задачей гораздо более сложной, чем, скажем, изготовление блесны, однако на практике всё не так страшно. Особенно для тех, кто имеет маломальский опыт.

Мотосани – что и с чем

Но для начала стоит разобраться, что такое мотосани и для чего они нужны. Мотосани – средство передвижения и транспортировки груза в заснеженных условиях. В основном они представляют собой очень маленький снегоход с колесом. Мотор используют либо от скутера, либо от снегохода.

Для управления имеется рукоять, на которой установлена тормозная система и рычаг подачи топлива. Сиденье небольшое, рассчитанное на одного человека. В движение приводится небольшим колесом с очень шипастой резиной или маленькой гусеницей. Для комфортного передвижения по снегу устанавливаются лыжи.

Вообще, изготовление мотосаней самим – не такой сложный процесс, как может показаться вначале. Самоделки только поначалу кажутся сложными. Достаточно иметь начальные знания о том, как устроены моторы и научиться (или попросить кого-нибудь) сварке.

Самодельные аэросани из санок для рыбалки

Что вы делаете в зимние месяцы? Может быть катаетесь на санях? А возможно, планируете построить у себя в мастерской мотобуксировщик для зимней рыбалки и, хотите перед этим рассмотреть новую концепцию? Молодой инженер Питер Срипол (Peter Sripol) сделал самодельные аэросани с приводом от электродвигателя для движения по снежной поверхности. Его разработка похожа на очень компактную версию воздушных лодок, которые используются для преодоления заболоченных участков. При этом, в движение аэросани Питера приводит электромотор, эквивалентный по мощности бензиновому с объемом 150 см3.

На самом деле, это не первая разработка Питера. Он строит удивительные (пилотируемые человеком) самолеты и беспилотники, летающие игровые стулья, автомобили-амфибии и всевозможные другие амбициозные и безумные новинки. Поэтому, свой новые проект он начал с подбора подходящей по размеру модели саней для рыбалки, которые усилил рамой из алюминиевого профиля по периметру. Данная рама также является основой надстройки для установки мотора с винтом, системы управлений и сиденья для водителя. Двигатель Питер взял от своей предыдущей разработки электрического самолета. Логика инженера была довольно проста: если этот электрический мотор имеет достаточную мощность для самолета, то его мощности, вероятно хватит, чтобы толкать санки по снегу.

Установленный на самодельные аэросани электромотор HobbyKing управляется мощным контроллером, подключенным к системе питания. В конструкции используется беспроводной дроссель. Управление этих саней — механическое и выполнено по аналогии с самолетным. Система с помощью стального троса соединена с рукояткой, установленной перед пилотом. Неармированный воздушный руль из пенополистирола оказался не самом надежным решением и, в самом конце испытаний был поврежден.

Питер Срипол не раскрывает какие аккумуляторные батареи он использует для питания двигателя или на сколько времени хватает одной зарядки, но он говорит, что его самодельные аэросани — быстрые. Не совсем так чтобы очень быстрые, просто быстрые. Таким образом, этот проект, вероятно, следует зарегистрировать в категории «не пробуй это дома» для самостоятельной сборки, но если установить защиту на винт, то стало бы намного безопаснее ездить. В общем, легкий и быстрый прототип уже есть — осталось его только доработать.

Аэросани с автомобильным двигателем своими руками

Сообщение medvedka » 29 сен 2015, 12:23

Самодельные аэросани — популярное изобретение, не требующие редких и дорогостоящих деталей. Специалисты рассказали как самому сделать вседорожное средство передвижения без больших затрат.

Самодельные аэросани пригодятся зимой в фермерских и охотничьих хозяйствах, для владельцев частых загородных домов и всех, кому нужно быстро преодолеть путь по снежной целине.

Мастера считают: сделать аэросани своими руками несложно. Конструкция не имеет колес, не нуждается в гидравлических тормозах и сложной трансмиссии

Главное, на что нужно обратить внимание, — правильная аэродинамическая компоновка. В противном случае движение транспортного средства будет весьма не комфортным для водителя и пассажиров. Воздушный поток следует рассчитать так, чтобы он проходил без аэродинамических потерь — перед винтом и после него

Поэтому толкающий винт не имеет приоритета перед тянущим. Если поток будет искажен деталями на пути следования, то кпд винта снизиться, как и ожидаемая тяга

Воздушный поток следует рассчитать так, чтобы он проходил без аэродинамических потерь — перед винтом и после него. Поэтому толкающий винт не имеет приоритета перед тянущим. Если поток будет искажен деталями на пути следования, то кпд винта снизиться, как и ожидаемая тяга.

Наилучшая компановка для сохранения компактности и пропорция — двухместные аэросани тандемом. Сначала сделайте чертеж салона и место расположения винтомоторной установки. Постарайтесь опустить центр тяжести самоходки — для этого винтомоторная установки располагается низко. Поверхность корпуса спроектируйте гладкой с подводящим воздушным каналом для ограждения воздушного винта. Основание машины состоит из склеенных эпоксидкой между собой деревянных лонжеронов и поперечин. Включает в себя пенопластовое заполнение, а обшивка делается из фанеры. Такая днищевая панель имеет малый вес, но высокую жесткость на изгиб.

Лонжероны представляют собой выструганные из доски заготовки разной толщины. Корпус машины изготавливается по классической конструкции для самоходок. Каркас должен быть легким. Его сваривают из тонких труб из стали с диаметром 15 мм. Двери выполняются по тому же принципу как и корпус. Формообразующие элементы закрепляются проволокой. Пространство между стрингерами заполняют пенопластом, потом шпаклюют и оклеивают стеклотканью в два слоя. Внутреннее пространство покрывают паркетным лаком в два слоя.

В качестве лобового стекла можно взять лобовое стекло от модели ЗАЗ-968 и приварить к каркасу. Заднее окна и дверные нужно сделать самостоятельно, взяв 4-мм оргстекло. Винтомоторную установку нужно приобрести заранее — это РМЗ-640 с клиноременным редуктором, статической тягой около 120 кг и диаметром воздушного винта 1 350 мм. На раме она закрепляется шестью раскосами из стальных труб, снабженных деревянными зализами.

Шаблоны для изготовления воздушного винта вырезаются из фанеры или дюралюминия по чертежу. Точность обработки винта проверяется так. Шаблоны натираются синькой, а к ним прижимается заготовка. Синие следы удаляются рашпилем. Готовая заготовка скрепляется эпоксидной смолой, причем слои древесины должны находиться симметрично относительно стыковочной плоскости.

Пропеллер оклеивают тонкой стеклотканью в два слоя, шлифуют, балансируют, грунтуют и окрашивают автоэмалью. Переднюю лыжу изготавливают из фанерный полос толщиной 4 мм и полосы нержавеющей стали с толщиной 0,8мм с направляющими подрезами. Для дуги нужно согнуть стальную трубу 16 мм в диаметре. Детали собираются эпокидной смолой. На готовую лыжу поставить пружинно-гидравлические амортизатор от мотоцикла «Урал».

Задние лыжи также склеены из фанеры и полосы нержавейки. Амортизации к ним не полагается. Для рулевого управления реечный механизм взят от мотоколяски, также как и обогреватель. Тип тормоза — скребковый, на задних лыжах.

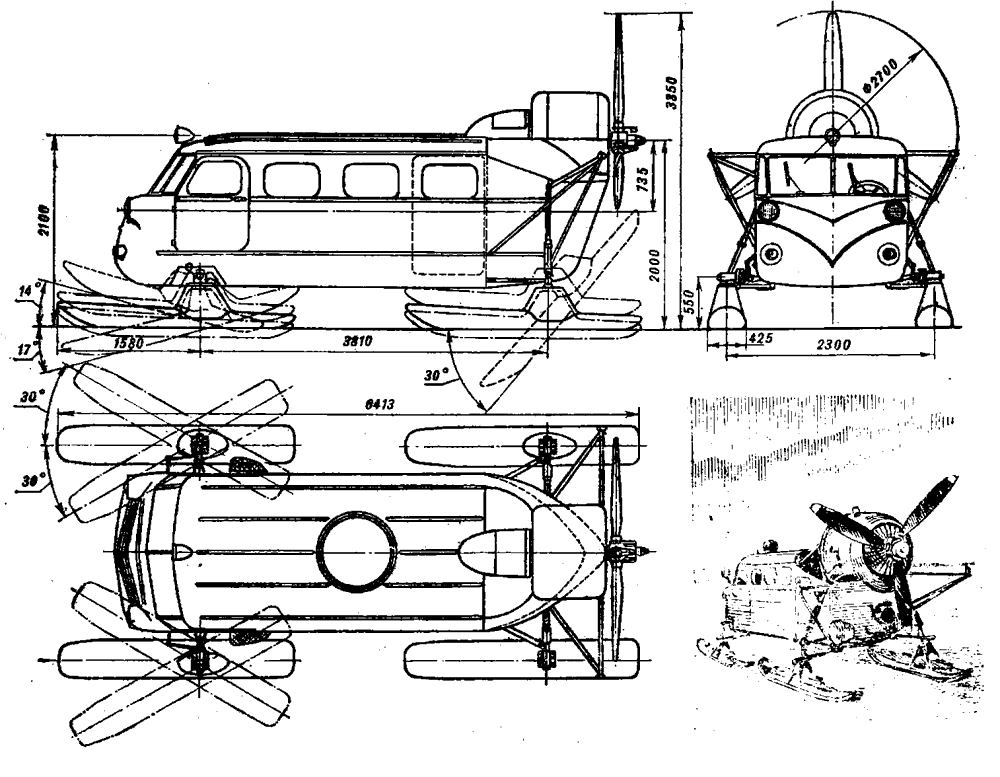

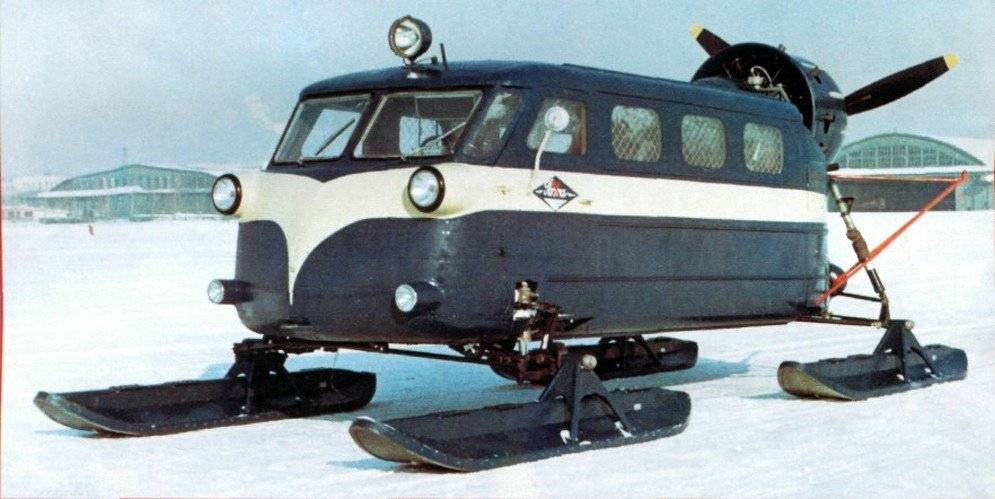

Аэросани-амфибия А-3

Катер-аэросани амфибия А-3 сконструированный в 1961 году советскими изобретателями под управлением Г. В. Махоткина. Первая модель была испытана в 1962 году. Серийное производство машин началось 1964 году. На ВДНХ в 1965 году демонстрировали данную модель, которую по достоинству отметили наградами.

Конструкторское Бюро Туполева отмечено дипломом I ст., тем кто руководил проектом вручили, Махоткин – золотая медаль, В. М. Татаринов – серебряная, Воробьев, Меркулов, Жевакин – бронзовые медали.

Там, где другая техника не пройдет во время весенних и осенних паводках. Амфибии широко использовались:

  • для доставок почты, медицинских работников в не очень доступные поселки;
  • проведения спасательные работ;
  • пограничными войсками Советской Армии.

Также амфибия участвовала в поисково-спасательной службе отряда космонавтов. Был интересный факт, касающийся Генерального секретаря ЦК Л. И. Брежнева, когда он увидел аэросани-амфибию А-3. Так как он любил охоту и рыбалку, то попросил создать для себя подобную машину, но поменьше в размерах. Вскорости подготовили проект амфибии, у которой масса составляла 400кг, длина 4,5м, ширина 1,8м.

Модель была четырехместной, с двигателем 35 л. с. Машина развивала скорость по снежному и водному простору 40…50км/ч. Данную модель изготовили в трех экземплярах, две единицы передали в охотничий заповедник Завидово, третью использовали для экспериментов в Дубне. Эксплуатацию аэросаней-амфибия А-3 проводили до конца восьмидесятых. Но некоторые модели можно увидеть еще и сейчас.
