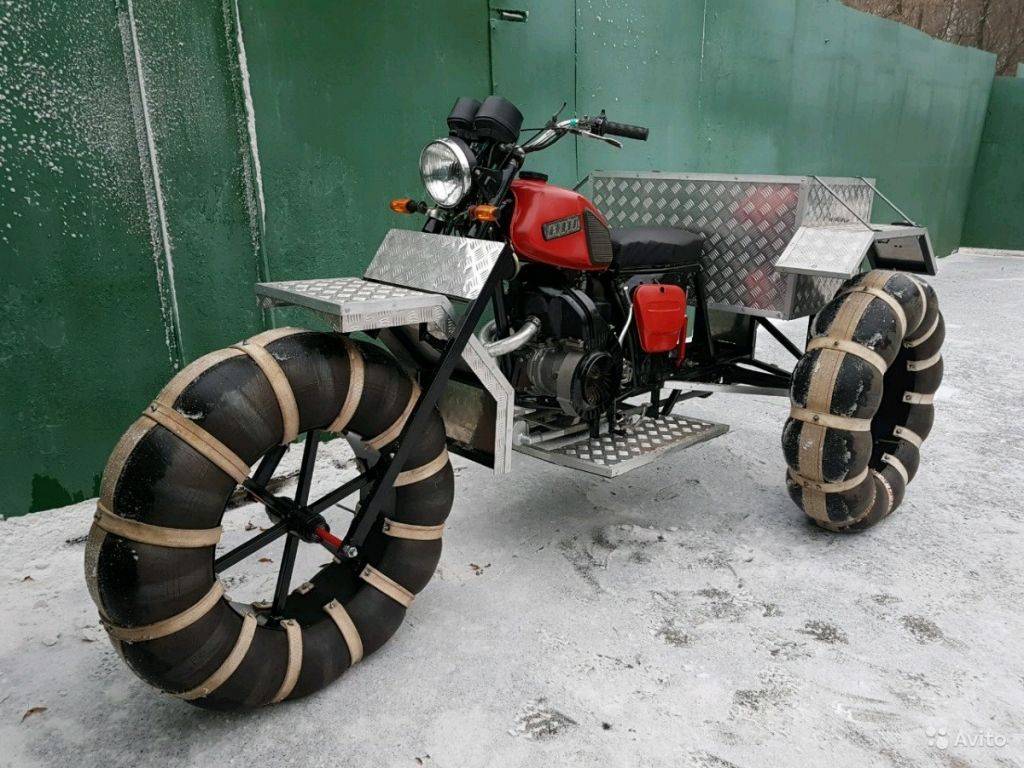

Из мотоцикла ИЖ Планета-5 сделали уникальный трехколесный снегоход-болотоход

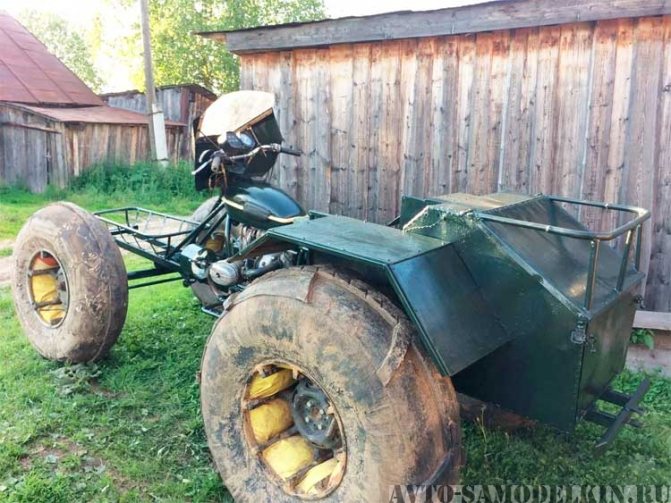

Сделал вездеход для деревни из старого мотоцикла «Урал»

Приветствую всех любителей самодельной авто-мото техники!

Начну с того, что был у меня старенький полу разобранный мотоцикл «Урал». Восстанавливать его, как бы смысла не было, а отправлять в металлолом, не по хозяйски. Намного поразмыслив, решил сделать из мотоцикла, самодельный вездеход. Дороги в деревне сами знаете какие, после дождя проехать можно разве что на тракторе, а вездеход то что надо.

Сделал вот такой, пневмоход на шинах ободрышах. Передние б/у покрышки ГАЗ-66, задние от КАМАЗ , вручную срезан старый протектор и нарезан новый. Что значительно уменьшило вес колёс, а свежий протектор позволит колёсам уверенней ехать по грязи.

Двигатель стандартный от «Урал», коробка от МТ «Днепр», дополнительно установлен понижающий редуктор 1 к 3,5. На задней оси установлен задний мост от «Жигулей».

Также имеется вместительный багажник для перевозки грузов: дровишки, грибы, ягоды и прочего.

Ураловский мотор от повышенной нагрузки грелся, поэтому установил принудительный обдув цилиндров, стоит два вентилятора от системы охлаждения автомобиля.

Самодельный вездеход, уверенно передвигается по снегу, грязи, болоту и держится на плаву благодаря большим шинам низкого давления. Пожалуй единственный недостаток, это довольно большой расход бензина, ураловский движок прожорлив, в перспективе его можно сменить на более экономичный мотор от мотоблока.

Источник

Инструкция по сборке снегохода

Для создания качественного снегохода на пневматике сначала вам необходимо задуматься о системе принудительного воздушного охлаждения. Для ее создания всего лишь нужно надеть на коленный вал специальный удлинитель со шкивом в два ручья. От этого устройства вам необходимо отвести ремни к генератору и двум крыльчаткам вентилятора для обеспечения вращения.

Эти несложные операция вы быстро сможете осуществить своими руками. Далее можно переходить к созданию устройства топливного насоса, его лучше разместить сверху привода крышки насоса для масла, топливный насос необходимо присоединить к валу масляной конструкции.

Дальше вам необходимо установить фильтр и карбюратор. Воздушный фильтр также можно позаимствовать от ЗАЗ-965А, а в качестве карбюратора подойдет К-127. Завершающим этапом конструкции станет установка зубчатого венца, его необходимо посадить на маховик, используя переходник.

Не забудьте укрыть самодельный снегоход капотом, для этого отлично подойдет оцинкованный стальной лист. Своими руками вы можете создать и другие элементы для пневматики, колеса для нее тоже могут быть самодельными. Напомним, что для этого вам понадобится:

  • камеры с низким внутренним давлением (можно использовать колеса от тракторной тележки);
  • каркасные диски (размеры необходимо подбирать индивидуально);
  • бандажи от транспортных лент.

Зная всю последовательность действий и инструкцию конструирования снегохода, вы быстро и легко сможете сделать бюджетное транспортное средство для заснеженных дорог!

Слабые места двигателя ИЖ-П5

  • Воздушный фильтр;
  • Цилиндро-поршневая группа;
  • Коробка передач.

Более подробно о слабых местах силового агрегата ИЖ-П5…

Воздушный фильтр. Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.

ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.

Коробка передач. С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.

Актуальность и особенности эксплуатации

Снегоход на пневматике имеет ряд положительных характеристик по сравнению с обычными снегоходами:

  • довольно большая скорость;
  • высокая амортизация;
  • легкость управления;
  • простое строение;
  • мощный двигатель;
  • устойчивость к поломкам и деформациям.

Даже если поломка все же случилась, не составит труда починить аппарат своими руками даже в самых суровых условиях. На сегодняшний день снегоходы с таким строением все чаще используются. Самодельный аппарат даст вам определенный уровень свободы, так как вы легко сможете настроить машину под свои параметры и запросы.

Для изготовления снегоходов своими руками не требуется высокая квалификация и знания в сфере инженерии, смастерить снегоход вы можете из старых деталей от транспортных средств и подручных материалов. Вам придется купить минимум запчастей, если в вашем гараже завалялись старые моторы, шины, большие транспортные лыжи и подшипники.

Будьте внимательны при выборе двигателя для устройства, он должен быть не слишком мощным, но достаточно выносливым. Оптимальными параметрами для мотора являются:

  • средний класс (мотоблок);
  • ручное управление;
  • сцепное устройство заднего типа.

Пневматик с таким двигателем будет расходовать немного бензина, не теряя маневренности, мощности и скорости. Одними из самых качественных моторов являются двигатели японской сборки, такие устройства проверены временем и испытаниями.

Перед тем как приступить к изготовлению машины, убедитесь, что в вашем распоряжении есть:

  • устройство, для прогиба труб;
  • аппарат для сварки;
  • мелкие необходимые детали.

Конечно, двигатель будет играть в создании транспортного средства самую важную роль.

Особенности караката

По принципу работ каракат почти ничем не отличается от внедорожника, только главной его особенностью являются крупные колёса, которые перетянуты надёжными ремнями. На первый взгляд, машина может показаться слишком большой и неповоротливой, но такое устройство можно спокойно использовать даже на самых трудных территориях, со скоростью до 70 километров в час.

Есть четыре основных способа создания больших колёс для вездехода:

  1. Первый метод считается довольно простым: для этого используют два диска из листа металла, которые устанавливаются на втулку. После на неё монтируется специальная камера, которая крепится отрезками специальной транспортерной ленты.
  2. Второй способ включает в себя крепление главного диска на втулку и скрепление перемычек. После к ним привариваются кольца по бокам.
  3. Третий метод очень схож со вторым, только для центрального диска в этом случае используется специальная спица из трубы либо металлического листа.
  4. Четвёртый способ включает в себя установку на втулку двух дисков, которые больше похожи на снятые с колёс детали мотороллера.

С помощью крепкой подвески, которую можно легко сварить из стальных труб и совместить с шарнирами, каракат может выдерживать очень большие нагрузки. Управлять таким транспортом сложнее, так как часто в основе средства лежит простая червячная передача.

Чтобы создать правильный каракат их мотоблоков, можно применить на практике советы от мастеров, которые касаются вездеходов, а также внимательно рассмотреть соответствующие проекты.

Мастерам, которые понимают в механике и строении мотоблоков, будет намного легче создать действительно эффективный и комфортный в использовании транспорт, который станет настоящим помощником при поездках на разных территориях и при разных погодных условиях.

Создание вездехода

Многие владельцы мотоблоков знают о том, что их можно очень легко и быстро превратить в снегоход, который поможет быстро передвигаться по заснеженным и неудобным территориям.

Главное в этом случае — подобрать подходящий двигатель. Опытные пользователи рекомендуют покупать транспорт, в котором будет предусмотрено ручное управление и тягово-сцепной механизм. Чаще всего применяют мотоблоки, конструкция которых включает применение 4-тактного 1-цилиндрового двигателя на бензине, который обладает системой охлаждения воздушного типа.

Материалы для работы

До начала конструирования снегохода нужно приготовить соответствующие материалы. К ним будут относиться:

  • рама;
  • привод;
  • полозья;
  • рулевая колонка;
  • сильные колёса (либо гусеницы, оснащённые снегозацепами);
  • силовое устройство.

Некоторые элементы можно делать самостоятельно, а некоторые нужно покупать. Например, раму лучше всего будет взять от старого мотоцикла, а для поворотных стоек лыж воспользоваться продольными трубами рамы от ненужного велосипеда.

Трицикл из Урала и ВАЗ-2101

При создании грузового трицикла своими руками из Урала и деталей автомобиля ВАЗ-2101 самым простым будет установить обычный мост и сделать автомобильную подвеску с амортизаторами от Урала.

Мост от ВАЗ-2101 переворачивают, предварительно заваривав дифференциал. Это отражается на управляемости – руль достаточно тяжело поворачивается, однако, у трайка повышается проходимость.

Карданный вал укорачивается и приваривается к вилке на главной передаче и соединяется с мостом через резиновую муфту. Муфту лучше брать оригинальную Ураловскую, в этом случае передача будет мягче.

Чтобы избежать перегиба карданной передачи можно сместить двигатель влево сантиметров на 7-9 см либо сместить мост вправо или увеличить колесную базу.

Двигатель в целом лучше оставить без изменений, но вместо двух карбюраторов сделать один китайский. А в качестве принудительного охлаждения взять воздушный фильтр от Ижа.

Дополнительно для охлаждения двигателя при работе в сложных условиях можно установить два вентилятора и запускать их отдельно при необходимости.

Плюсы и минусы конструкции

+ Простой и дешевый транспорт;

+ Не перегревается двигатель.

— Может ехать только вперед;

— Слишком большая нагрузка на ось с передним колесом;

— Слишком быстро едет на первой передаче.

Что же мы получим в результате?

Проще говоря — спереди лыжа с рулевым управлением, рама с мотором и сиденьем, внизу или сзади — гусеничный ход. Рама подойдёт от «ИЖ Планета» или «Восход», но нужна будет реконструкция дополнительных креплений. Двигатель можно взять от мотоцикла «Восход» (20 лошадиных сил), поставить на гусеничный ход. Снегоход с таким двигателем сможет развивать скорость до 70 километров в час. Для бытового использования этого вполне достаточно.

Можно использовать готовую раму или сделать по чертежам из обрезков труб с небольшим диаметром

Также важно укрепить раму, используя сварку. В некоторых вариантах применяются временные крепления

При необходимости вместо гусеницы и лыжи можно вернуть колёса. Собранная конструкция должна быть прочной и надёжной. Привод на цепную передачу используется с основного вала движителя (можно использовать «ИЖ Планета» или «Урал») на ведущий вал гусеничной конструкции.

Для изготовления гусеничного двигателя можно использовать часть от гусеничной ленты другого агрегата (например, «Бурана») или приобрести отдельно в заводской вариации. Однако не всегда есть такая возможность. В этом случае можно собрать самостоятельно.

Чтобы создать гусеницу своими руками, необходимы рейки (пластмасса или жесть), транспортерная лента и жестяные рейки, крепёжные детали и чертежи. При изготовлении реек для грунтозацепа, нужно сделать одинаковой длины и ширины детали (пластиковой или жестяной) трубы с загибами, а после прикрепить их на транспортную ленту на одинаковом расстоянии. Три пары колёс, разных по размеру, будут служить движителем ведущего вала в гусеничной конструкции.

Для ведущего вала можно взять колёса большего размера, для других двух — поменьше (они будут служить роликами). Ролики нужно «обуть» в резину, чтобы была лучше связка с гусеничной лентой. Следует учитывать, что все самодельные конструкции не отличаются высокой прочностью, поэтому не стоит подвергать такой снегоход большим скоростным нагрузкам.

Амортизационная система на задней подвеске может быть оставлена от оригинального мотоцикла (его основной конструкции). На передней можно использовать пружины от автомобиля или от мотоцикла. Амортизация очень важна при поворотных движениях, от нее зависит устойчивость всей конструкции.

Бак для топлива объёмом от 15 до 20 литров можно расположить на более удобном месте, согласно выбранным вами чертежам, но в основном он остаётся на родном месте в мотоциклетном варианте.

Ещё есть вариант изготовления двух гусениц на основе мотоцикла «Муравей». Так как боковые задние основы сделаны под колёса, можно использовать их для двух гусеничных конструкций. Топливный бак также может оставаться под рулевой дугой, но может и переместиться в заднюю часть, в зависимости от выбранной конструкции и условий, в которых снегоход будет использоваться.

Также можно рассмотреть вариант снегохода на базе мотоцикла «Минск». Для передней части с одной лыжей используют вариант, рассмотренный выше. Задняя часть сложнее. Ведомую шестерню моста заменим на заднюю звёздочку от мотоцикла «ИЖ Планета». Промежуточный вал служит приводом на мост, оставаясь цепным. Если нет необходимых для работы деталей, можно приобрести их на рынке запчастей.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Особенности создания снегохода из мотоцикла «урал»

Для того чтобы сделать оборудование на базе «Урала», можно использовать схему от любой модели «Бурана». Система гусениц оформляется в виде катков. Их можно сделать своими руками. Силовая передача передается через цепь. В передней части снегохода будут расположены несколько стоек для прикрепления лыж. Они оборудованы пружинами от амортизаторов мотоцикла «Урал».

Снегоходы на базе мотоцикла «Урал» в большинстве случаев используются в варианте с установкой гусениц. Это обуславливается тем, что сама конструкция очень тяжелая. К тому же имеется карданный привод сзади, что делает установку обычного гусеничного модуля с приводом с цепью обязательным.

Стоит учитывать, что при создании своими руками данного средства на базе модели «Урал» модульная конструкция будет заметно сложнее из-за организации привода через редуктор. Именно поэтому в раму должны быть включены некоторые изменения, ведь высота корпуса Урала может увеличиться, что повлечет за собой завышения центра тяжести и снижение параметров устойчивости.

Мотор «Урала» имеет расход топлива не более 6 литров на 100 км трассы. Максимальная скорость такого самодельного оборудования может достигать до 60 км/ч. Такая модель способна буксировать до 1 тонны груза волоком.

Болотоход своими руками мастер класс как сделать из Серова

Это я, Сергей.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

  1. Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.
  2. Фото 14

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

  1. Устанавливаем задний мост.
  2. Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

  1. На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

Самодельный вездеход каракат из мотоцикла

Болотоход вездеход каракат сделанный из мотоцикла ИЖ Планета 3: фото самоделки с подробным описанием конструкции.

Колёсный болотоход — обладает низким удельным давлением на поверхность почвы, что позволяет ему передвигаться по заболоченным участкам и водной поверхности.

Этот самодельный каракат сделан из мотоцикла ИЖ Планета 3, его конструкция довольно проста, и построить такое транспортное средство можно своими руками.

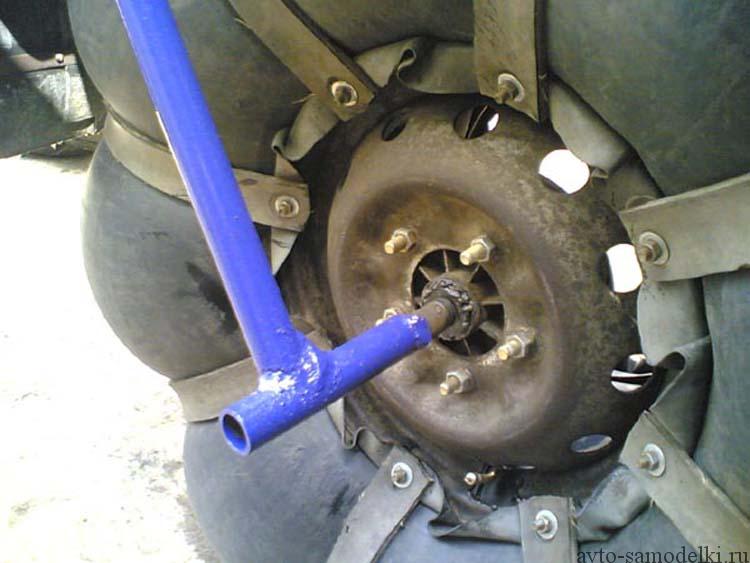

Колёса для болотохода сделаны следующим образом: камеры КФ-97 от прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной примерно по одному метру, а продольная полоса длинной 3.5 метра. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

Саму раму от мотоцикла пришлось удлинить и усилить. Чтобы маятниковая вилка не болталась, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1.

Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормоза оставлены без изменений, барабан был модернизирован под крепления для звездочки.

Задняя ось трицикла сделана из моста от Москвича. Мост пришлось доработать, вырезал болгаркой крепления подшипников из куклы, затем приварил бугельную дугу к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку.

Натяжитель для цепи использован от комбайна.

Колёсные диски для вездехода сделаны из дисков от Нивы. Для этого их разрезал пополам при помощи болгарки и удлинил на 300 мм стальными пластинами, приваренными между половинками дисков (всего 6 пластин).

Диски обтягивал камерой от жигулей, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Передняя вилка сделана шириной 700 мм, длина перьев вилки — 800 мм. Ось переднего колеса от мотоцикла ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу.

Вилка крепится следующим образом — в крепление амортизаторов вставлены 2 трубы.

Крылья сделаны из пластиковых подкрылок передних колес от УАЗа.

Под сиденьем есть место для инструментов, сделано из канистры.

На фото: автор самодельного вездехода трицикла.

Масла для ветхих и современных мотоциклов

Если мотоцикл ветхий – 80-х годов выпуска либо старше – его дозволено «кормить» и автомобильным маслом. Дело в том, что эталоны к смазочным материалам для мотоциклов стали разрабатываться в 80-е годы, и многие мотоциклы тех лет были рассчитаны на работу с автомобильными маслами. Больше того, многие обладатели ездят экстраординарно на минеральных маслах. Для ветхих мотоциклетных моторов с воздушным охлаждением минеральное автомобильное масло типа SAE 50 – безукоризненный выбор как с точки зрения устойчивости продукта, так и с точки зрения выгоды.При переходе с одного масла на иной, при заправке мотоцикла некачественным бензином, при перегреве мотора либо превышении срока смены масла мотор нужно промывать перед заливкой нового масла.Для современного мотоцикла масло должно содержать определенные присадки, иметь определенную вязкость и быть рассчитано для работы при высоких температурах и циклах мотора. Мотоциклетное масло, в различие от автомобильного, менее зольное, нейтральное по отношению кислотности и щелочности, не оказывает пагубных воздействий на алюминиевые детали.У японских мотоциклов мотор, коробка передач, моторная передача, а изредка и генератор смазываются одним и тем же маслом. Следственно применение некачественных масел весьма пагубно для всех перечисленных аппаратов.Множество изготовителей японской мототехники рекомендуют использовать синтетические масла, потому что они не оставляют нагара и кокса в моторе. При этом синтетика может изготовляться как на основе эстернов, так и на основе полиальфаолефинов. Синтетические масла на основе эстернов используются для гоночных мотоциклов и требуют замены позже всякой гонки. Материалы на основе полиальфаолефинов имеют больше слабые защитные функции, но отменно подходят для каждодневной и долгой эксплуатации.

Строительство «вездехода»

Изначально необходимо выбрать базис, здесь лучше выбрать раму некрупного мотоцикла. В качестве примера можно привести «Иж». Созданный мото вездеход очень маневренен, позволяет перемещаться по тем местностям, которые были оговорены выше. Подвеска для него состоит из двух частей, которые соединены между собой усиленным шарниром. В качестве шин можно использовать камеры от тракторов, самолетов или вертолетов (дороговато), либо грузовиков. Конечно, можно купить и специальные покрышки низкого давления, но будьте готовы к тому, что данная покупка обойдется «в копеечку». Камеры надеваются на штамповку (или другие диски) и прикрепляются на металлическую ступицу к подвеске. Металлическая ступица должна иметь сверхпрочные ленты, расположенные поперек колеса. В последнюю очередь устанавливаем двигатель, «педали» — сцепление и тормоз, выхлопную трубу.

Наиболее сложно построить вездеход на гусеницах, но зато у него наилучшая проходимость. Однако эти вездеходы чаще всего делают на автомобильных движках, поэтому в рамках этой статьи мы их не будем рассматривать.

При проектировании караката помните, что движок должен обязательно охлаждаться. Элементарным способом является установка вентилятора с кожухом. Также при проектировании нужно учесть, в течение какого времени предполагается эксплуатировать вездеход. При круглогодичной эксплуатации лучше использовать четырехтактные движки. Хорошо себя зарекомендовали движки М-67.

При проектировании ходовой части лучше включить в конструкцию независимые подвески колес для создания комфортных условий «ездокам». Рама может быть

  • цельной и нецельной,
  • плоской и пространственной.

На раме лучше всего отрезать подседельные стойки и сделать скосы, также можно срезать заднюю вилку. Раму, как правило, удлиняют и усиливают.

Движок соединяют через вал с шестеренкой цепочной передачей, после чего выводится управление на руль, закрепляются педали и рычаги.

Авто самоделки

Сделал самодельный снегоход из старенького мотоцикла Иж.

Этот вездеход задумывался не как «рабочая лошадка», а как игрушка выходного дня – для прогулок по полям вблизи родного села. Мы с отцом строили его вместе. Опыт уже был: до этого мы построили два мотоснегохода.

Выбрали схему с двумя ведущими колесами сзади и лыжей спереди. От переднего колеса отказались из‑за сложности в управлении: плохо отбалансированное, оно норовило выбить руль из рук, упиралось и тормозило аппарат в рыхлом снегу. От дифференциала тоже отказались: при движении по снегу он не нужен, а по дорогам общего пользования мы не ездим.

Основой конструкции вездехода стала рама мотоцикла «Иж». Дополнительную часть рамы сделали из уголка и дюймовых труб. Для обеспечения жесткости вварили косынки из листового металла. Спереди приварили часть рамы от «Восхода», чтобы разгрузить подшипники рулевой колонки – ведь при езде по неровностям нагрузка на них немалая.

Двигатель выбрали от мотоколяски – тяговитый, простой и практически неубиваемый. К тому же подкупила возможность запуска стартером и наличие принудительной системы воздушного охлаждения.

Глушитель сделали из родных патрубков и резонатора от «Жигулей». Конечно, такая схема противоречит теории выпуска двухтактного двигателя, но на практике это оказалось не столь существенно.

Элементы трансмиссии позаимствовали от списанной сельхозтехники. Задний мост и промежуточный вал установили на самоцентрующихся подшипниках. Для натяжения цепи в раме сделали продольные отверстия. Общее передаточное число 1:9, что позволяет снегоходу уверенно двигаться с двумя взрослыми пассажирами в «багажнике»! Скорость по плотному снегу – около 40 км / ч.

Камеры – от тракторного прицепа 1ПТС-9. Продольные ремни вырезали из транспортерной ленты, поперечные же сделали из приводных ремней – благодаря своему профилю они лучше выполняют роль грунтозацепов. Колеса на 16˝ – от прицепа, конструкция их проста. По внутреннему диаметру колеса приварены шесть втулок для крепления второй пары колес для езды по глубокому снегу (дополнительные колеса еще не доделали).

Лыжу смастерили из листа дюралюминия. Для лучшей управляемости снизу к ней прикрутили два уголка 15х15 мм

Органы управления взяли от мотоцикла «Иж», руль расширили до 1 м – для удобства. Ветровое стекло – от снегохода «Ирбис». На щитке приборов – амперметр и вольтметр, чтобы следить за зарядкой. На двигателе установлено магнето. Для движения в темное время суток предусмотрены фары и габаритные огни.

Сейчас снегоход проходит обкатку. Попутно устраняем небольшой недостаток – отсутствие заднего хода. Вместо промежуточного вала планируется установка реверс-редуктора от мотороллера «Муравей». Дифференциал в нем заменим сплошным валом. На вал будет установлена ведущая звездочка заднего моста и дисковый тормоз от «Ижа». Временное отсутствие тормозов нисколько не влияет на эксплуатационные свойства, накат у снегохода невелик: останавливается практически сразу.

Автор самоделки: Роман Булах.
