Инструкция по ремонту и эксплуатации электроприборов скутера Aprilia SR 125

Замок зажигания

Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.

Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.

В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.

Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.

Скутер Aprilla SR50 — обзор электрики мирового бестселлера

В феврале этого года я стал владельцем 50 кубового скутера и в этом посте я объясню, почему скутер это лучший в мире транспорт поделюсь опытом владения этим монстром видом транспорта.

Это Aprilia SR50 Ditech SBK 2003 replica. Объем двигателя у нее 49 кубических сантиметров, 2 такта, водяное охлаждение. Надпись Ditech означает, что скутер оснащен ижектором(кстати первый скутер с инжектором). 13 дюймовые колеса 130/60, оба тормоза дисковые. Один из самых быстрых полтинников.

В продаже он висел почти год и это не удивительно, в Красноярске мало ценителей прекрасного дураков, готовых отвалить 70 тысяч за мопед(Нас двое ) До покупки я ездил только на четырехтактных скутерах с объемом 115-400 кубов и очень переживал, о том, что крейсер у полтинника находится около 60км.ч. и зачем вообще я его беру. Но деньги уже отданы и жарким февральским утром я первый раз залез на мопед и стоя на носочках (высота по седлу 840мм) посмотрел на продавца и сказал «ну я поехал». Взгляд продавца был какой-то печальный, как будто он даже не сомневался, что целым я до гаража не доеду. Дернул газульку, мопед поехал по льду довольно бодро и не было намеков на кое либо скольжение, выехал на проспект, открутил ручку на максимум и не успел я подумать «а табуретка то валит», как достиг скорости в 62 километра в час. Доехал до моста, мопедку ветром немного наклоняет. После моста немного осмелел и перед поворотом с подьемом решил поддать газку, за что был моментально наказан лоусайдом, спасибо снежку и 43 слоям одежды, оба остались целы.

Максимум что я проезжал за раз это 65км и не испытал каких либо недоубств. Мой знакомый, который взял аналогичную модель(правда уже в новом кузове, но по ходовой отличиний нет) У него свободного времени куда больше моего и он умудряется за день накатывать по 300-500 километров по весьма плохим дорогам.

Теперь пройдемся по минусам. У него очень жесткая подвеска и рама, чувствуются все стыки асфальта и ямки, пинки под зад на буграх и грохот начинки скутера создают впечатление, будто в багажнике лежат несколько кирпичей. Езда по гравию сотрясает весь мопед, но вроде бы ничего не поломалось и не отвалилось. Очень плохой свет, ночью на дорогах без освещения ничего не видно(проблема всех двухтактников). Невозможность застраховать по Осаго и Дсаго(проблема всех полтинников). Очень дорогой тюнинг, поднять максимальную скорость с 80, до 105-117 обойдется в 700-800 долларов, учитывая сегодняшний курс, это лишено какого либо смысла.

Рекомендовал бы этот аппарат тем, мому необходимо ездить по городу на расстояния 10-20км за раз, нет смысла покупать большой мотоцикл для таких смешных расстояний. Не рекомендовал бы этот аппарат для езды на дачу из-за жесткой подвески.

Тут немного безобразного качества видео с примерами езды по городу. Камера стояла на решетке радиатора и ее жестоко колбасило.

Значение карбюратор

Перед тем как настраивать карбюратор на скутере, необходимо еще раз изучить назначение этой системы

Это поможет оценить важность периодического проведения подобных работ

В карбюраторе происходит смешение топливной смеси (бензина и воздуха) перед ее подачей в цилиндр двигателя

От правильной работы этой системы зависит долговечность, скорость и мощность работы мотора, расход горючего, а также, что немаловажно, безопасность езды

К процессу регулировки следует подходить комплексно

Некоторые владельцы представленного вида транспортных средств по незнанию недооценивают важность такого обслуживания карбюратора. В лучшем случае неопытный водитель отрегулирует лишь винт качества подачи топлива

Это дает результат, но только при эксплуатации мотора на низких или холостых оборотах.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Вердикт

В заключении обзора необходимо огласить вердикт по байку. Судя по всему, Aprilia RS 50 – вариант не для опытных водителей. Этот мотоцикл идеально подойдёт тем, кто желает познать все азы стези вождения спортбайков и в перспективе пересесть на более мощные аппараты. Ну, или же для тех, кто хочет объезжать пробки на двухколёсном агрегате и выглядеть при этом очень круто. Напоследок, представим вам основные преимущества Aprilia RS 50:

  1. Лёгкость эксплуатации: манёвренный, безопасный, скоростной, не требует регистрации.
  2. Подаваемый тюнингу, который поможет получить неплохое увеличение в КПД байка.
  3. Надёжен (ломается редко) и не труден в ремонте.
  4. Красив, агрессивен, как говорят, на стиле.

Научит вас управлять спортбайком и даст вам очень важный опыт перед тем, как сесть на мощный агрегат.

Схема проводки мопеда дельта китай

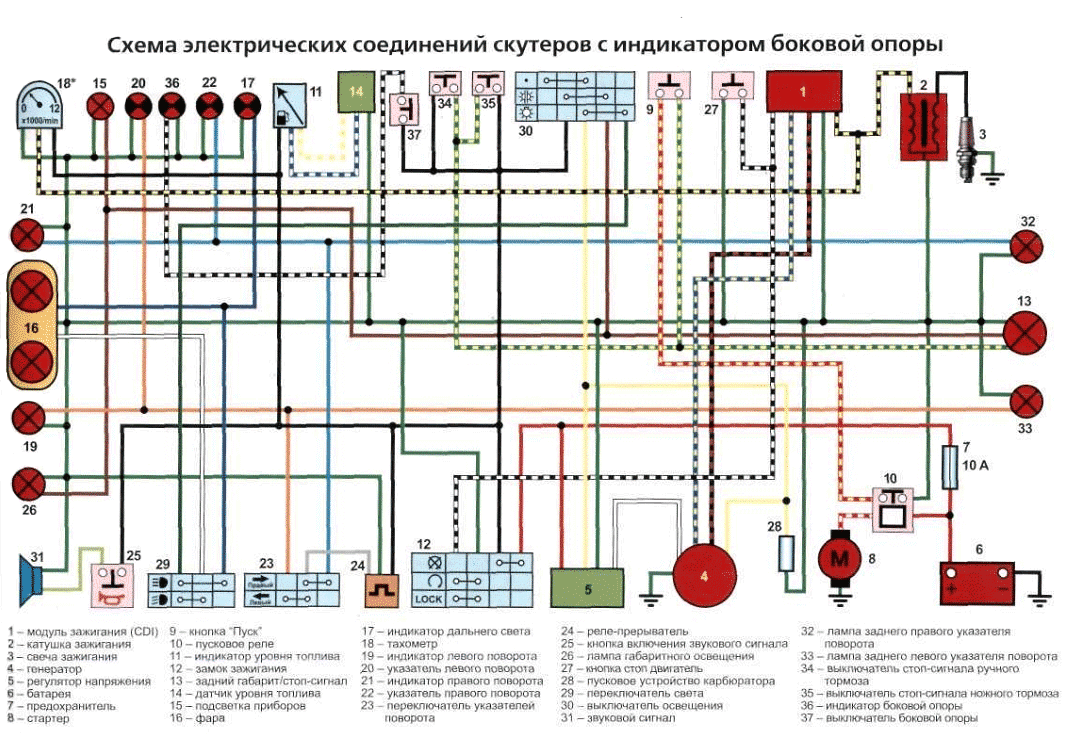

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Устройство скутера и его основные узлы

Устройство скутера с точки зрения организации его основных узлов можно рассмотреть с помощью рисунков ниже.

Управление скутером осуществляется, как правило, тремя элементами: ускорение — 1) ручка газа; тормоз — 2) задний и 3) передний. Из двух рулевых ручек скутера — ручка газа правая. Тормоза с обоих сторон; задний и передний — справа или слева, каждый производитель решает сам, как устроить.

Устройство скутера и расположение агрегатов и узлов скутера Кроме того, на рулевой панели (если можно так выразиться Улыбка) устроились датчики, управляющие кнопки и переключатели (см рисунок). Обычно так: слева — клаксон (1), поворотники (2), переключатель ближнего/дальнего света (3); справа — электростартер (4), свет вкл/габариты/выкл (5), и иногда стоп-кнопка-переключатель (ей можно заглушить двигатель не выключая зажигание, но и не заведёшь, пока не включишь обратно) (6). Цифрой (7) обозначен регулятор натяжения тросика газа. На моём скутере есть еще кнопки управления электронными часами. Из датчиков — спидометр, иногда тахометр, датчик уровня топлива, на двухтактниках почти всегда присутствует датчик уровня масла в маслобаке, индикаторы света, поворотников. Также, у скутеров с гидравлическими тормозами, обычно на руле располагается «тормозной бачок» (8), — по нему определяется уровень тормозной жидкости.

Для чего в устройстве скутера двигатель, думаю объяснять не нужно. Скутер может быть оснащён двухтактным или четырёхтактным двигателем — в зависимости от этого устройство скутера может дополняться дополнительными узлами, например, маслонасос для двухтактного двигателя. Ну, дизельные, роторные и реактивные двигатели на скутеры пока не ставят. По крайней мере, серийно :). Но на общий принцип устройства и организации скутера это не влияет.

Готовить горючею смесь в устройстве скутера назначен карбюратор. Обычный карбюратор, приспособленный к особенностям устройства скутера.

Трансмиссионная часть скутера зачастую представлена тремя узлами: Роль коробки передач в устройстве скутера с блеском исполняет вариатор — автоматическая, бесступенчатая трансмиссия. Плюс устройства вариатора скутера в том, что вариатор позволяет забыть о переключении скоростей, а регулировать ускорение — исключительно уровнем «педали газа». Словом, обеспечивает максимальное удобство. Собственно, для этого он и изобретён. Хотя бывают скутеры с настоящей механической четырёхступенчатой коробкой передач, причём даже с двигателем объёмом 50 куб. см. Но такие скутеры, я бы сказал, из разряда эксклюзивных. Кроме того, встречаются скутеры с цепным приводом трансмиссии, но это тоже из ряда «тяжёлых случаев».

Если кроме ручек газа и тормоза других управляющих педалей и рычагов в устройстве скутера нет, то как же работает сцепление? Устройство сцепления скутера — центробежное автоматическое. То есть, не нужно ничего нигде нажимать — сцепление сработает автоматически при повышении оборотов двигателя скутера. У скутеров же с механической коробкой передач устройство сцепления не автоматическое, тут уже работает обыкновенное механическое сцепление.

И третий узел из общества трансмиссионных — редуктор. В общем-то, ничего принципиально нового в устройстве редуктора скутера нет, он служит для передачи крутящего момента непосредственно на заднее колесо с постоянным передаточным числом.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Заключение

Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.

Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

Кликните на схему для увеличения

На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27
