Инструкция по ремонту электрики мопеда Дельта (Delta)

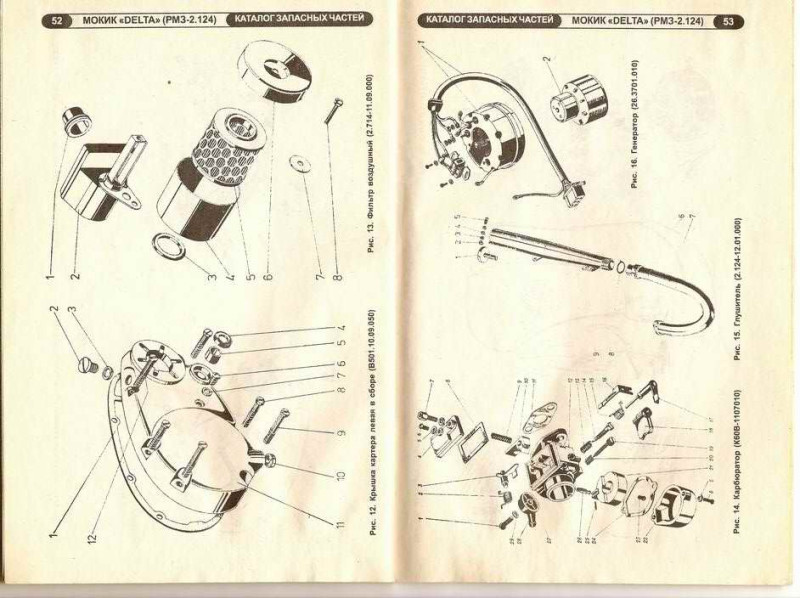

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

  • Если вы на своем мопеде ездили, катались и на выкрученной свече зажигания у вас черный нагар;
  • Если вы поехали, а мопед плохо скорость набирает, а при выкрученной свече зажигания у вас белый нагар.

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

  1. Черно-желтый провод 1 , идет к катушке зажигания.
  2. Черно-красный провод 2 отвечает за питание.
  3. Контакт 3 отсутствует в принципе.
  4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
  5. Сине-белый контакт 5 идет к датчику Холла.
  6. Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

  1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;

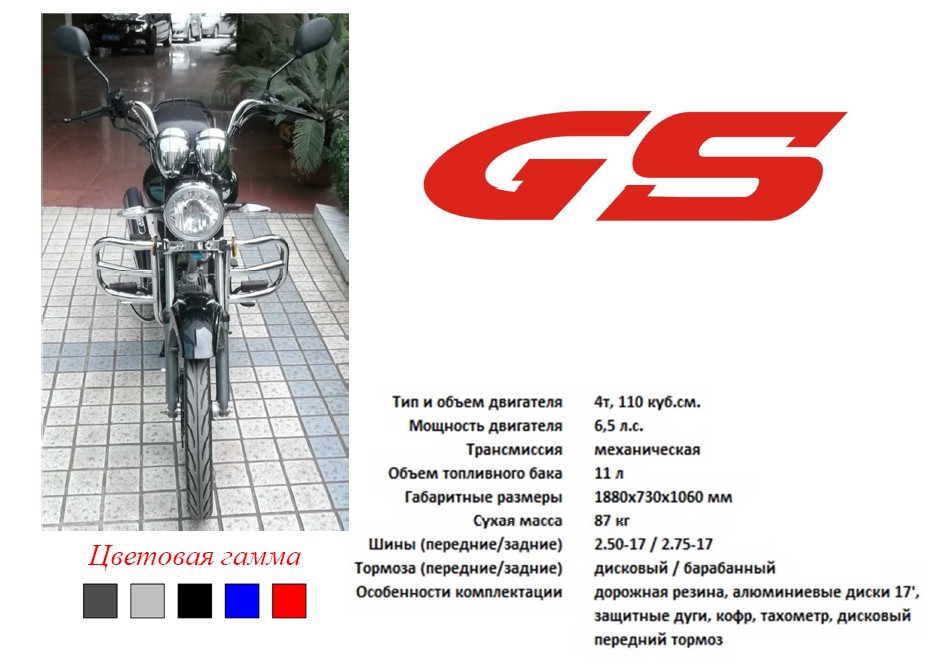

  2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

«Чезет»

История легендарного «Чезет» (Cezet) уходит в довоенные времена, когда чехословацкий оружейный завод Ceska Zbrojovka (CZ) решил начать производство мотоциклов. В 1936 году завод произвел прототипы «Чезета», на основании которых позже возникли мотоциклы с двигателями в 250 и в 350 куб.см.

В 1960-м году CZ запустил в серийное производство мотоциклы «Чезет». В СССР CZ ждал невиданный успех. Наравне с «Явой» этот мотоцикл пользовался успехом у рокеров, а «черный «Чезет» стал мечтой целого поколения.

Знаменитый кроссовый Cezet появился на свет в 1962-м году. Мотоцикл был оснащен одноцилиндровым двухтактным двигателем в 250 куб.см. Звездный час «Чезета» продолжался до конца 60-х. На нем выступали и побеждали на чемпионатах гонщики из СССР, Бельгии и ГДР.

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

  1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
  2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
  3. С помощью мультиметра следует проверить контакт двигателя с рамой.
  4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.

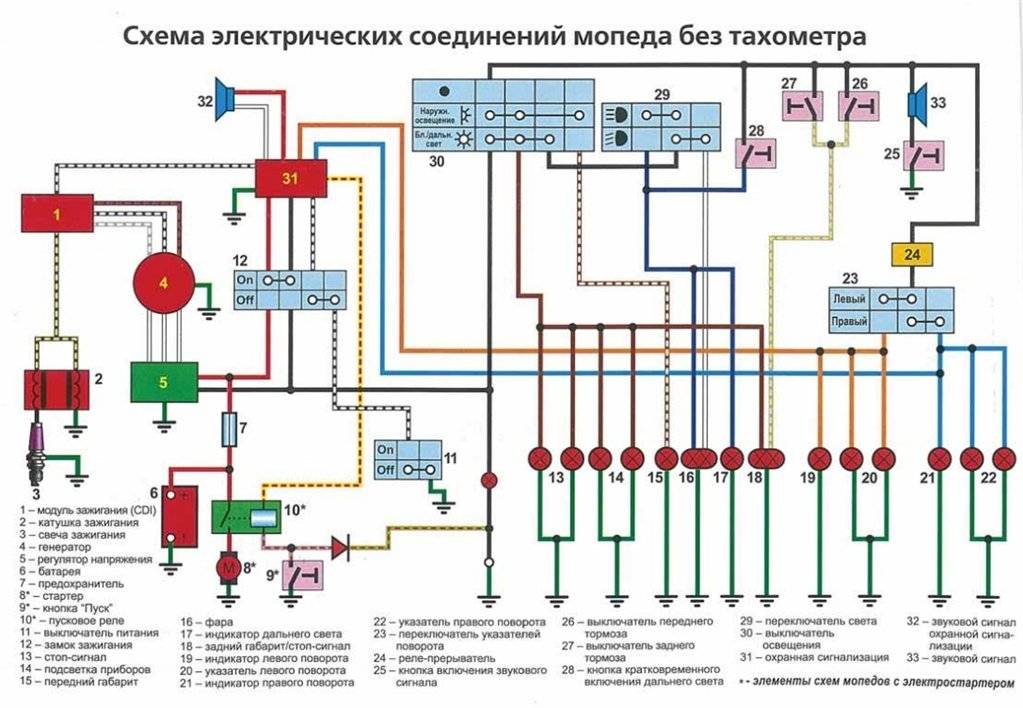

  5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
  6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Этапы настройки зажигания

Стробоскопом проверяется первая возможная поломка, для этого нужно проверить, есть ли мерные риски на синхронизации зажигания. Дорогостоящий стробоскоп редко кто имеет в свободном пользовании, но если есть возможность попросить его у знакомых, то начать работу лучше именно с этой проверки.

Для того чтобы начать проверку синхронности рисок на системе, необходимо тщательно прогреть мотор мопеда. Сильно напрягать мопед при этом не надо.

Подключение стробоскопа

После этого следует подключить стробоскоп. Если мастер работает с устройством впервые, то надо сначала внимательно изучить инструкцию по эксплуатации. От устройства отходят два провода, один из которых следует подключить к электропитанию мопеда, а второй провод индукции подключается к свече.


Простой стробоскоп для настройки зажигания мопеда

Как только при пуске на свече появится искра, яркий свет стробоскопа скажет об этом. Теперь следует направить этот появившийся свет на расположение мерных рисок и посмотреть, как они расположены относительно друг друга. Если все верно, риски стоят ровно, то настройка прошла как положено, дальнейшая регулировка не требуется.

Регулировка угла опережения зажигания

В случае если мерные риски не синхронно сопрягаются друг с другом, или их не видно, то придется настраивать пуск мопеда. Точнее, придется регулировать угол опережения зажигания. Разные модели китайских мопедов могут иметь различные способы регулировки. Поэтому перед началом работ необходимо изучить документацию, приложенную к мопеду. Регулировка должна проводиться соответственно инструкциям.

Дальнейшие работы требуют внимательного подхода, четкого соблюдения мер безопасности, так как придется осматривать и настраивать систему при заведенном моторе.

Особенности оборудования

Вернемся к стробоскопу

Для работы необходим такой вид этого устройства, который оснащен специальным датчиком подсчета оборотов каленного вала — на этот модуль стоит обратить внимание

Если в руки мастера попал стробоскоп, который не имеет такого оснащения, то необходимо немного откорректировать ход работ. Требуется проводить проверку пуска на холостом ходу двигателя. Но тут тоже есть нюанс — следует быть уверенным, что холостой ход работает точно.

Результатом проверки должно явиться такое положение мерных рисок, при котором зажигание будет работать отлично. После того, как такое положение будет выявлено, его необходимо выставить. Дальнейшая регулировка по другим параметрам не рекомендуется.

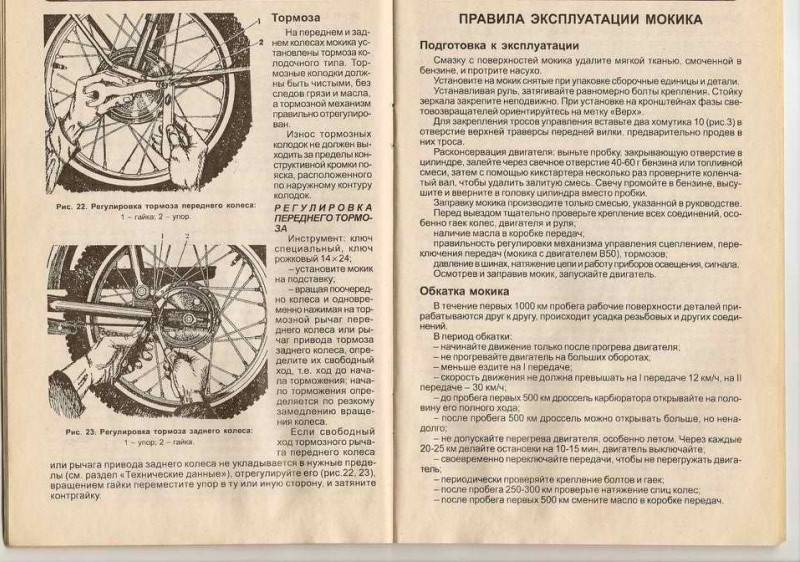

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

  1. Замене деталей и узлов, чей ресурс выработался;
  2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
  3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

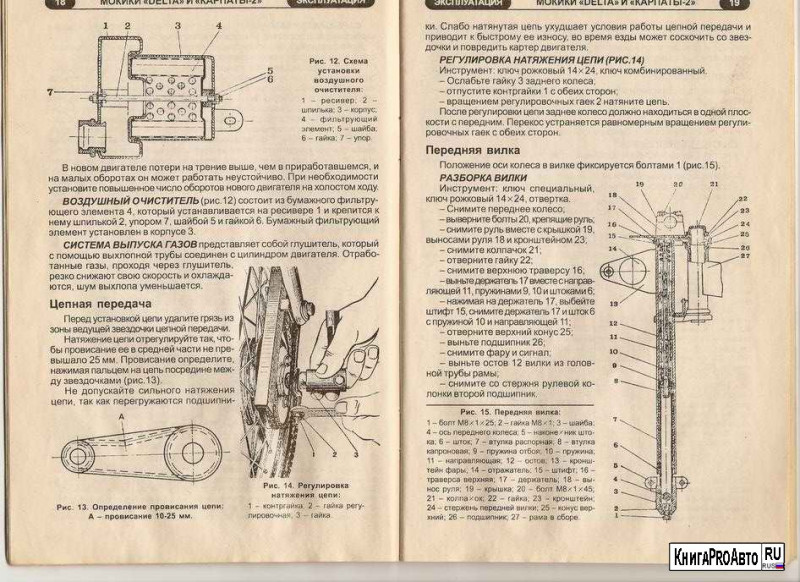

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

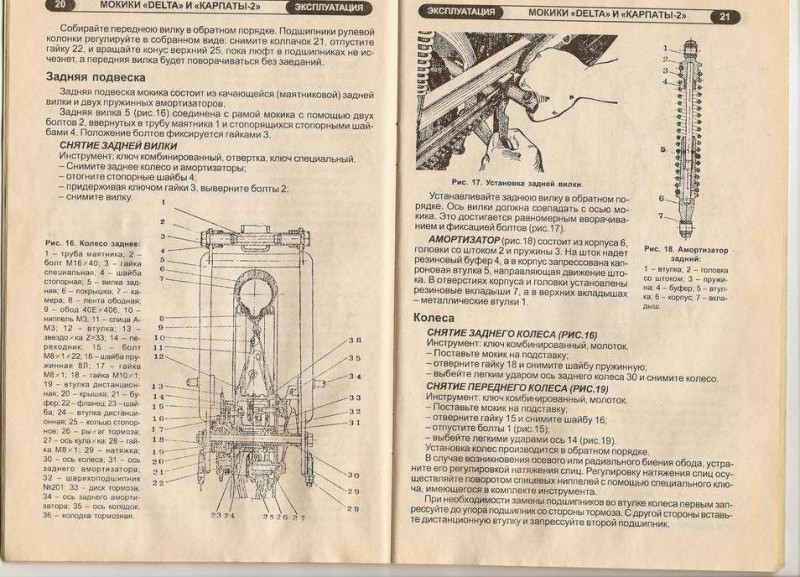

Основные неполадки в работе мопеда Дельта

Зачастую ремонт мопеда Дельта ограничивается заменой колец и поршня, перебором коробки передач и регулированием зазора клапанов.

Для четырехтактного двигателя характерны определенные сложности в ремонте, но обладает такими характеристиками, как долговечность, экономность, хорошая мощность.

Также он достаточно легко переносит нагрузки. Отладка сцепления мопеда Дельта выполняется, если наблюдается проскальзывание или неполное включение сцепления. При ремонте двигателя следует помнить порядок разборки. При условии, что износ большинства элементов большой, проще купить новый.

Ремонт двигателя мопеда Дельта производится с следующих случаях:

  • Двигатель не заводится.
  • Мотор глохнет сразу после старта.
  • Двигатель плохо работает на холостых.
  • Мотор нормально не работает на высоких оборотах.

В первую очередь, необходимо проверить наличие бензина в баке, наличие искры и работает ли генератор. Все действия выполняются последовательно. Убедившись в том, что причина не в топливе, проверяем наличие искры. Если искра есть, проверяем остальные деталь, которые могли привести к поломке двигателя.

Если все причины, которые влияют на работу двигателя устранены, а завести все-равно не получается, необходим более глубокий ремонт.

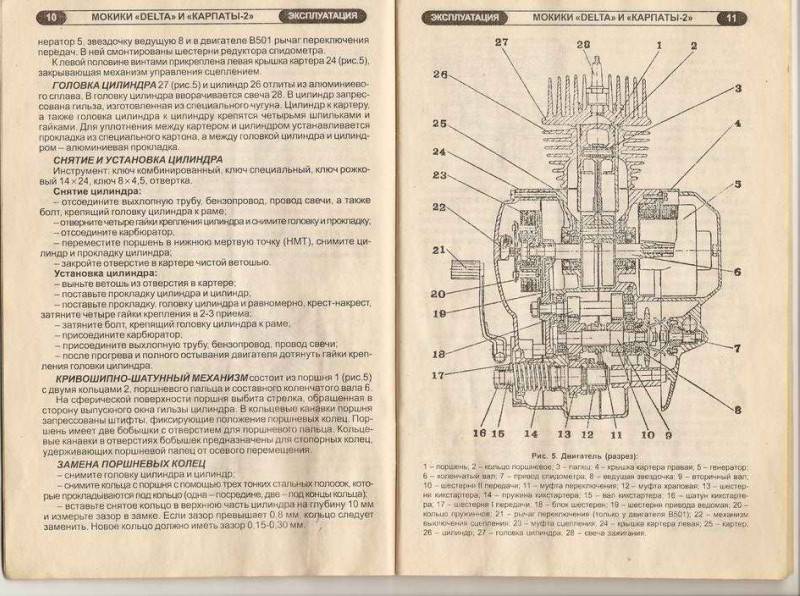

Ремонт двигателя состоит из таких действий:

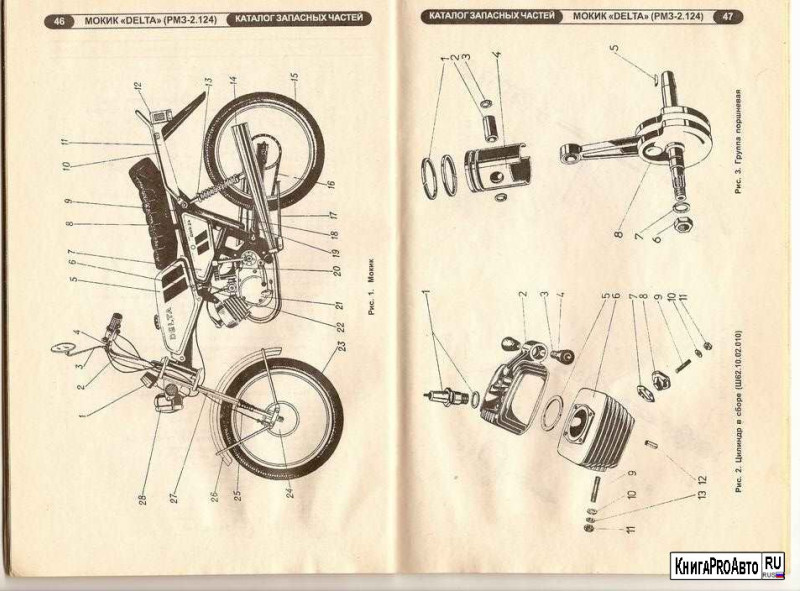

  • 1 действие – замена поршня и поршневых колец. Для выполнения работы следует снять головку цилиндра.
  • 2 действие – притирка клапанов. Выполняется при замене клапанов, а также при нарушении герметичности. Герметичность проверяется путем заливания керосина в разобранный двигатель. Наличие потеков будет свидетельствовать об отсутствии герметичности.
  • 3 действие – очистка камеры сгорания от образовавшегося нагара. Снимается головка цилиндра, которая затем промывается бензином, а в камеру заливается специальная жидкость, которая вымывает нагар.
  • 4 действие – регулирование клапанных зазоров и замена маслосъемных колпачков. Первое необходимо выполнять при появлении характерного стука, а второе – при увеличении расхода масла.

Разборка двигателя мопеда Дельта, а также сборка двигателя мопеда Дельта должна выполняться в правильной последовательности.

Кроме того, двигатель может не заводиться, если карбюратор не функционирует в нормальном режиме. Большинство проблем с карбюратором решается путем его промывания. После промывания карбюратора для предотвращения проблем в будущем необходимо проверить соотношения масла и бензина, которые поступают в карбюратор.

Если смесь слишком богатая или слишком бедная, будет идти износ основных узлов, поэтому соотношение необходимо выставить в соответствии с нормативными требованиями. Ремонт двигателя мопеда Дельта представлен на видео. Просмотр видео позволит более детально ознакомиться с процессом ремонта.

Как настроить клапана на мопед Alpha?

В головке двигателя находятся 2 шестигранные крышки: сверху-впускные клапана, а снизу-выпускные клапана, которые относятся к выхлопной трубе. Для того, чтобы отрегулировать впускные клапана, нужно снять крышку (старайтесь не потерять резиновое кольцо).

А для того, чтобы отрегулировать выпускные клапана, нужно снять дуги, если они присутствуют на вашем мопеде, после этого нужно поднять мопед или положить его на левый бок. Для регулировки клапанов понадобится: плоская отвертка, специальный четырехгранный ключ (для регулировочного винта), ключ на 9 или 11 (для контргаеченую гайку), пасатижи с тонкими губцами (чтобы зажимать штог клапана) и набор щупов, нам понадобится щуп на 0.05 (для измерения зазора).

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Беда китайского мотоцикла «Альфа» в нескольких вещах: амортизаторах, металле и проводке. Остальное заменяется хозяином достаточно быстро (масло, бензин, заводские шины). Именно проводка имеет достаточно много вариантов поломок и заставляет владельцев китайских мопедов потратить много нервов в попытках ее починить. В результате проводка мопеда «Альфа» очень скоро начинает выглядеть как гнездо какой-нибудь птицы и без схемы тут не обойтись. Как разобраться в путанных проводах?
