Инструкция по обслуживанию электрической части скутера Daelim History

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

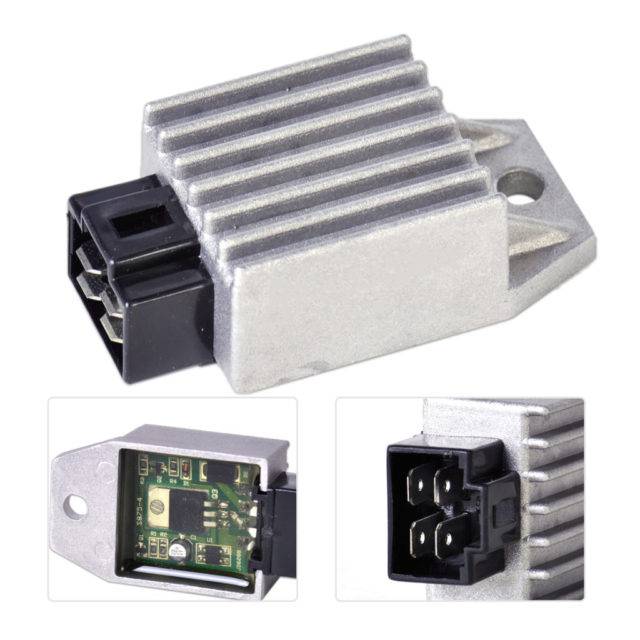

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

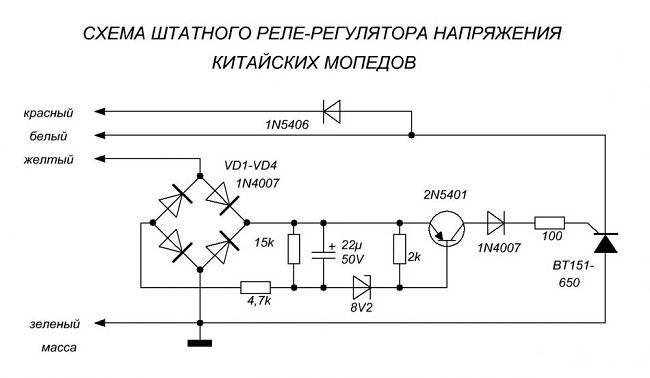

Электрическая схема подсоединения реле-регулятора

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера. Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала. Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.

Китайские мопеды

С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.

Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha

Дизайн

Все модели Umc Baotian имеют современный, но лаконичный дизайн, в котором явно прослеживается подражание ведущим итальянским и японским мопедам. Модификации имеют небольшие различия во внешнем виде.

UMC Baotian bt49qt 9

Узкий скутер с классической формой сидения. Фара с галогеновой лампой небольшая, овальной формы. Шины стандартного размера (передние 3.5-10, задние 3.5-10). Цвета: красный, синий, желтый, серебристый и бежевый металлик.

Отличие в дизайне от предыдущей модели только в широкой тройной фаре, опущенной на и имеющей V-образную форму.

UMC Baotian bt49qt 9 R1/R3 (sprint)

Фара в этой модификации «посажена» в виде тюльпана. Под рулевую стойку добавлена пара рыжих маяков. Появились новые цвета – серебристо-голубой и серебристо-бордовый.

UMC Baotian bt49qt 12D

Спереди появилась решетка, придающая скутеру агрессивный вид. Колесная база увеличена на 100 мм по сравнению с предыдущими моделями. Увеличена ширина и длина скутера.

UMC Baotian bt49qt 12E1 (elite)

Скутер наделен литыми дисками. Колеса увеличены (передние 120/70-12, задние 130/70-12). Спереди поставлены большие двойные линзовые фары с криптоновыми лампами.

UMC Baotian bt49qt 12F1

Синий, красный, рыжий или черный Elegance с сигнализацией. Имеет двойные линзовые фары – намного большие, чем у других скутеров Баотиан.

UMC bt49qt GMG 20A2/20A3 (Baotian sport и sportpro)

50 кубовый скутер, выпускаемый в красном и черном виде. В отличие от предыдущих модификация диски окрашены в тот же цвет, что и весь корпус. Является полным аналогом итальянского скутера Aprilia.

UMC Baotian bt49qt 2C (respect)

Самый «пузатый» вариант китайского скутера. Что интересно, увеличенной является только длина модели (1965 мм). Ширина такая же, как у других модификаций, но она кажется больше из-за того, что Респект ниже своих собратьев.

UMC Baotian bt49qt 2 B6

Крупноколесник, обутый в 16-дюймовые шины. Выпускается в стильном черном цвете, диски литые серебристые. Длина увеличена до 1980 мм.

UMC baotian bt49qt 7 и 11

Парочка самых аккуратных модификаций мотороллера Баотиан. «Фишка» в уменьшенной ширине и небольшой единичной фары округлой формы. Смотрятся такие скутеры очень по-европейски.

Ремонт кикстартера на китайском скутере подручными средствами

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Это интересно: Как выиграть суд с дорожной службой и получить компенсацию за ремонт машины?

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Схема электроскутера

Для того, чтобы гарантировать своему электроскутеру длительный срок использования и иметь уверенность в безопасности электротранспорта, важно регулярно проводить его осмотр, особенно если вы определенное время не использовали его. На рынке сегодня приличный выбор электроскутеров, все технические работы проводятся по одинаковому принципу

Речь идет о проверке амортизаторов на наличие деформаций и повреждений, проверке эффективности тормозной системы, контроле давления шин и их состояния. Также периодически может понадобиться замена предохранителей и масла в коробке передач электродвигателя.

Большинство электрических скутеров китайского производства конструкцией похожи между собой, поэтому схемы электропроводки у них приблизительно идентичны. Основными элементами схемы электроскутера являются аккумуляторы, контроллер, редуктор и электромотор (обычно в заднем колесе). Возможно использование двух вариантов электропривода – цепного и привода с мотор-колесом.

К каждому электроскутеру при покупке прилагается руководство для пользователей, с перечнем возможных поломок и путей их устранения, перечислением деталей и узлов, а также электрическая схема. Данная информация чрезвычайно полезна не только профессионалам при выполнении сложного ремонта, но и технически грамотным владельцам электроскутеров.

Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие

Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.

Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.

Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.

Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.

Как Выставить Зажигание На Скутере Хонда Дио

Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.

В одной из штатных комплектаций имеет очень разветвленную аудиосистему.

Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.

Схемы электроскутеров

Приведенная ниже схема очень удобна для чтения благодаря цветному выделению соединительных проводников. За счет этого схема проста и понятна. Общий провод здесь выделяется зеленым цветом.

Еще одна подробная и доступная для чтения схема для электроскутера производства Китая, в цвете.

Для примера предлагаем еще одну схему, для корейского электроскутера Daelim.

Надеемся, приведенные схемы будут полезны и помогут каждому пользователю при обнаружении неполадок и для понимания устройства вашего электротранспорта.

Предлагаем другой свежий материал — о правах на электроскутер.

Что можно, а что нельзя?

Для владельцев транспортных средств, категории М, предусмотрены некоторые запреты, а также обязательные условия для движения по дорогам общего пользования.

Что обязан делать водитель мопеда

  • Водить мопед разрешается только в специальном защитном шлеме. Мотошлем в обязательном порядке должен быть застегнут. Штраф за вождение без шлема составляет 1000 рублей. Кстати, такой же штраф могут выписать за надетый, но не застегнутый шлем.
  • Кстати, при ДТП автомобиля со скутером, при отсутствии шлема у водителя скутера, водитель автомобиля не понесет наказания. Причиной такого решения послужит отсутствие шлема – скутерист сам виноват в своих травмах.
  • Перевозимый груз не должен существенно выступать за габариты транспортного средства или мешать управлению.
  • В темное время суток разрешается движение только с исправным светом. Обязательно должны присутствовать светоотражающие элементы на скутере.
  • При дневном передвижении, транспортное средство должно двигаться только с включенным ближним светом или ходовыми огнями. Включать их следует сразу перед началом движения.

Запрещено делать

  • Запрещено маневрировать по дороге, совершать маневры в пробках.
  • Бросать руки во время движения. Согласно правилам, водитель обязан держаться за руль хотя бы одной рукой во время движения.
  • Запрещена буксировка скутера. Буксирование скутером другого транспортного средства также запрещено. Разрешается только наличие бокового прицепа, как коляска к мотоциклу.
  • Запрещено перевозить крупногабаритные и тяжелые грузы. В таком случае даже повязанная красная лента на конце груза не спасает.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Уход за генератором мотоцикла восход — как снять, что проверить и правильно установить

Уход за генератором в основном сводится к подтягиванию резьбовых креплений статора и ротора генератора, а также клемм проводов.

Для того чтобы снять генератор, необходимо:

  • отсоединить провода цепи зажигания, датчика, освещения стоп-сигнала и указателей поворотов от клемм генератора;
  • отвернуть три винта, крепящие статор к картеру, и снять статор;
  • отвернуть болт крепления ротора генератора и легкими осторожными ударами деревянного молотка по противоположным сторонам ротора снять его с цапфы и вынуть шпонку.

Проверка снятых деталей

После снятия статора и ротора генератора детали промыть чистым бензином, тщательно осмотреть. На статоре разобрать клеммы крепления проводов. Насухо протереть все изоляционные детали клемм.

Установка генератора

Установку произвести в обратной последовательности, при этом необходимо:

  • проверить биение ротора генератора, которое должно быть не более 0,1мм при закрепленном болте;
  • затяжку статора генератора производить без перекосов, обеспечив плотное прилегание ко всем трем опорам;
  • правильно произвести установку зажигания;
  • провода генератора должны быть надежно закреплены и хорошо изолированы друг от друга.

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

  • Если на дисплее пойдут нули — ищите обрыв в проводке питания
  • Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
  • Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

Заключение

Большинство узлов 4 — тактного китайца представляют собою нерегулируемые блоки, которые просто меняются на новые. Это значительно облегчает жизнь владельцам мотоциклов.

Базовые знания принципиальной схемы электропроводки скутера позволит самостоятельно выполнить ремонтные работы и исправить проблему. Наличие инструкции под рукой поможет легко найти нужный участок на моделях 50сс и 150сс.

Современные китайские скутеры — это клоны, где абсолютно все, включая и электрооборудование имеет одинаковую компоновку и схему распределения. Возможно вы не найдете необходимую схему электрооборудования именно для вашей модели, однако, если присмотреться, схема от другого скутера может идеально совпадать с расположением электроприборов. Таким образом, можно подобрать необходимую инструкцию по ремонту электрооборудования китайского скутера.

Данная схема предназначена для всех китайских скутеров аналогичных моделям Lifan LF50QT-15, Lifan LF50QT-8A/9, Viper Booster, Viper Race, Viper Grand Prix, Viper Phantom, Reggy Bizon и др.

Кликните на схему для увеличения

На схеме указаны все электроприборы, а также в цветном виде приведена вся электропроводка аналогично тому, как она определена непосредственно на скутере.

Распределение электрооборудования на скутерах Honda Dio 18 и Dio 27

Помогите сделать проводку. Мне надо чтобы работали повороты(4), стоп, габариты, све,т подсветка приборов и сигнал мотор. Как что сделать на прямую, чтобы было минимум проводов?

Смотри схему и что тебе не надо не делай.Все просто

Здравствуйте.У меня такая проблема,включаю замок зажигания,не работает сигнал ни стартер,ни один прибор.Заводится только от лапки,в чём причина,подскажите пожалуйста.

Парни спасибо за схему.помогла реально.собрал полностью новую проводку.

Пацаны подскажите в чем дело:У меня китайский скутер 4так.50куб. 139QMB Проблема в том, что заливает свечу. карбюратор новый, поменял кольца поршневые отрегулировал клапана и все равно переполняет и заливает свечу.

Виктор; может у вас проблема с вакуумным насосом под бензобаком. У меня такое было когда-то.

Можно ли починить регулятор, схема наверно простая?

Что такое пусковое устройство карбюратора, у меня эта штука расположена рядом со звуковым сигналом?

При выключении зажигания двигатель не глохнет
