Преимущества и недостатки
К достоинствам мотоциклов Тула, которые до сих пор привлекают потенциальных покупателей, относятся:
- простота и удобство в обслуживании;
- повышенная проходимость;
- надежность в эксплуатации;
- сравнительно низкая стоимость;
- небольшой расход топлива.
Среди недостатков отмечается следующее:
- проводка расположена не совсем удачно, в результате чего в нее нередко проникает влага, пыль и грязь.
- не оборудован обтекателем;
- достаточно массивный, что бывает критичным на плохой дороге;
- развивает не очень высокую скорость;
- плохая устойчивость байка в ненастную погоду и склонность к «подсеканию» при совершении поворотов, что обусловлено широкими шинами.
Недостаточное давление в шинах
В зависимости от степени понижения давления могут наблюдаться «плавание» мотоцикла, раскачивание, уменьшение динамики. Самый опасный эффект – прыжки на задней прослабленной покрышке, в результате чего можно полностью потерять контроль над машиной. Износ резины резко увеличивается, скорость – уменьшается.
Кроссовые мотоциклы могут использовать эти эффекты для получения дополнительного источника экстрима или при выполнении различных трюков или при езде по бездорожью, однако, пониженное давление в шинах мотоцикла honda спортивного класса или других производителей, может привести к печальным последствиям, среди которых разрыв покрышки, заносы, вильная вибрация корпуса.
Ходовая часть мотороллера Тула Т-200
Все агрегаты мотороллера Т-200 смонтированы на трубчатой сварной раме.
Передняя вилка – рычажная, с гидравлическим амортизатором одностороннего действия. Она состоит из поворотной трубы 1, приваренных к ней перьев с наконечниками 8, двух пружин 5, рычагов подвески 9 и гидравлического амортизатора 11. Качание рычагов 9 ограничивается резиновыми упорами 7.
Задняя подвеска мотороллера Т-200 состоит из качающей вилки и двух пружинно-гидравлических амортизаторов, которые замедляют движение колеса мотороллера вниз после прохождения препятствий.
Колеса мотороллера Т-200 дисковые, взаимозаменяемые. Каждое колесо состоит из разборного обода, ступицы с осью и шины. Ступицы переднего и заднего колес различны по своему устройству.
Ступица переднего колеса вращается на четырех шарикоподшипниках 7, которые фиксируются от осевого перемещения распорной втулкой 8.
Наружные кольца подшипников запрессованы во втулку 4, к которой приварены тормозной барабан 10 и фланец 9.
Внутренне пространство втулки является резервуаром для консистентной смазки, нагнетаемой с помощью шприца через масленку 3. Ось колеса 5 своими резьбовыми концами выступает с обеих сторон ступицы.
Ступица заднего колеса вращается на трех шарикоподшипниках. С правой стороны, как более нагруженной, установлены два подшипника. Ось колеса 3 закреплена в пазах качающей вилки задней подвески.
К фланцу 8 крепится на шпильках 9 обод колеса и приклепывается тормозной барабан 7, изготовленный за одно целое с цепной звездочкой.
Ручной колодочный тормоз действует на переднее при помощи механического привода, состоящего из рычага на правой стороне руля, троса, рычага кулачка и разжимного кулачка 11. По устройству тормозной механизм аналогичен механизму мотороллера ВП-150.
Ножной колодочный тормоз действует на заднее колесо и отличается от ручного только механизмом привода.

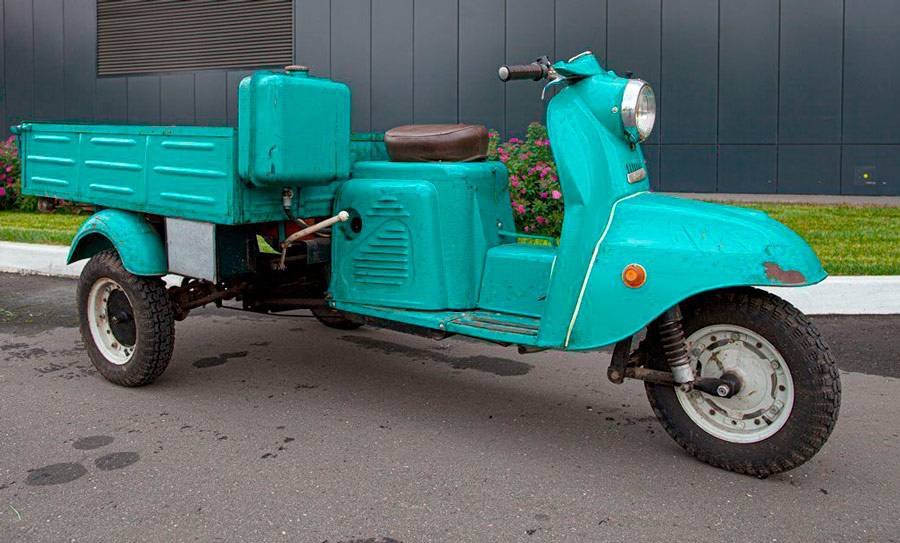

Новый «Муравей»
Реанимированная модель известного советского трицикла изготовлена компанией Soul. Копия легендарного «Муравья» обладает следующими возможностями:
- двигатель – четырехтактный мотор;
- объем – двести кубических сантиметров;
- мощность – 16,5 конских сил;
- пятиступенчатая коробка скоростей оснащена задней передачей;
- имеется облегченный карданный вал;
- подвеска – двойная рессорная система;
- кузов увеличенного размера;
- улучшенная оптика;
- усиленная фронтальная вилка.
Кроме того, грузовые трехколесные мотоциклы «Муравей Soul» оборудованы самоопрокидывающимся бортом, могут транспортировать до семи сотен килограммов груза, просты в обслуживании и ремонте.
Технические характеристики
Советский мопед, не так давно пользующийся большой популярностью, имеет следующие технические характеристики:
- Длина — 2680 миллиметров.
- Ширина — 1250 миллиметров.
- Высота — 1075 миллиметров.
- Сухая масса — 240 килограммов.
- Грузоподъемность — 250 килограммов.
- Скорость — 25-35 километров в час.
- Тип двигателя — 2-хтактный, мощность составляет 11 л/с.
- Трансмиссия — 4-хступенчатая коробка передач.
- Тормоза имеют диаметр 15,0 сантиметров. Барабанные, на каждом колесе привод механический.
Многие поклонники советской мототехники искренне убеждены, что технические характеристики Муравья практически ни в чем не уступают характеристикам западных моделей.
Прицеп
Трайк для современного Муравья можно изготовить и самостоятельно. Помимо этой модели, самодельный трайк подойдет также для колясочного мотоцикла.
Стандартный трайк представляет собой соединение:
- рамы коляски (бокового прицепа);
- выгнутого из стальной трубы кронштейна (Г-образный);
- хомутов (2 шт.);
- трубчатых подкосов.
Изготавливая трайк, важно следить за тем, чтобы оболочка кузова не трогала кронштейн. Для того, чтобы придать раме больше жесткости, требуется приварить косынку, выполненную из стали
Самодельный трайк предполагает наличие сварного каркаса прицепа. Также трайк должен иметь легко открывающийся и свободно снимающийся задний борт. Борта и днище кузова зашиваются досками (шпунтованными строганными).
Трайк должен быть оснащен актуальными свето-приборами: поворот-указателями, габаритными огнями и фонарями стоп-сигнала.
Электросхема на мотоцикл Муравей
Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.
По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.
Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
В ремонте тоже пригодится:
- Как сделать замеры под пластиковое окно
- Плохо светят фары меган 2
- Чем сделать фасад дома недорого
Описание
Трициклы российского производства с кабиной марки «АКТ» представляют собой существенно доработанные мотороллеры. Обновленная техника также имеет три колеса и массу существенных доработок. Агрегат может транспортировать до 1 тонны груза, при этом не теряя показателей устойчивости и маневренности.
Производственный процесс не стоит на месте, постоянно вносятся корректировки в плане усовершенствования тактико-технических параметров, предусмотрено изготовление машин по индивидуальным проектам. Основные преимущества трициклов заключаются в доступной цене, отличной маневренности, экономичности и неплохом показателе грузоподъемности. Таким агрегатам не страшны пробки и заторы, а также тесные дворики.
Ремонт династартера мотороллера «муравей»
Эх, сколько-же было в свое время, послано проклятий и не лестных слов «счастливыми» владельцами «Муравьев» в адрес конструкторов, которые нечего лучшего не придумали, кроме как вместо обычного и хорошо зарекомендовавшего себя с лучшей стороны генератора переменного тока, установить весьма несовершенный, сложный, а главное очень ненадежный и капризный «девайс» под названием династартер.
Вот и приходится по сей день владельцам «Муравьев» время от времени брать в руки инструменты и отдуваться за чужие «косяки». Впрочем ладно, сегодня разговор пойдет не об этом…
Типичная ситуация: на «Муравье» при работающем двигателе горит красная лампочка, что нам говорит об отсутствии зарядки, то есть генератор попросту не дает ток. В таких случаях я сперва осматриваю провода идущие к династартеру и реле-регулятору, проверяю работу реле-регулятора и для полного счастья подаю принудительно ток на шунтирующею обмотку, если после всего проделанного зарядка не появилась-значит неисправность скрыта в самом династартере.
Основные неисправности династартера заключаются в следующем:
Износ или зависание щеток
Загрязнение коллектора ротора
Нарушение целостности проводов и обмоток, межвитковое замыкание, замыкание на корпус-все эти неисправности встречается крайне редко в отличии от первых двух
Вот такой у нас сегодня будет экземплярчик.
Для начала нам необходимо снять кожух охлаждения, о том как его снять я подробно останавливаться не буду, так как при его снятии проблем у вас возникнуть не должно.
После снятия кожуха, нам нужно открутить кулачок прерывателя за которым находиться гайка крепящая ротор.
Теперь нужно открутить гайку на цапфе. Берем ключ, в моем случае это головка на 17 и придерживая левой рукой ротор за крыльчатку вентилятора откручиваем гайку (резьба правая).
Ротор династартера снять можно будет только с помощью специального съемника, все ваши попытки снять ротор при помощи монтировок молотков и зубил заранее обречены на провал, так что не советую…

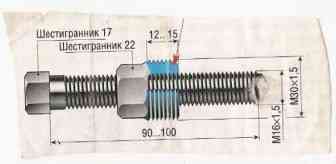

На всякий случай выкладываю размеры съемника.

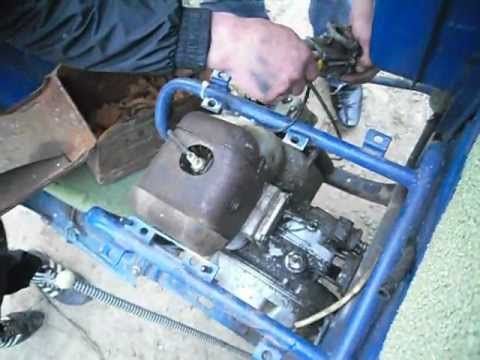

Затем вкручиваем съемник до упора в ротор, и начинаем закручивать винт. Если таким способом ротор снять не удается, нужно слегка ударять молотком по торцу винта одновременно его закручивая.
Ротор мы благополучно сняли и как вам хорошо видно на фото коллектор его сильно загрязнен (типичная неисправность) что само собой привело к отказу династартера.
После снятия ротора, попутно была выявлена другая неисправность: следы масла в корпусе генератора что свидетельствует о негерметичности сальника или большом радиальном люфте в коренном подшипнике. Сальник в любом случае надо заменить. Для этого, — откручиваем болты на статоре и снимаем его с фланца.
Итак, фланец вместе с сальником снят. Как вам хорошо видно на фото кромки сальника оказались сильно изношены, почему он износился я расскажу дальше.
Как оказалось: причина износа сальника в том, что при установке фланца, герметиком замазали масляный канал (выделен красным) по которому масло поступает к кромкам сальника.
Проверка обмоток статора
Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.
Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.
После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.

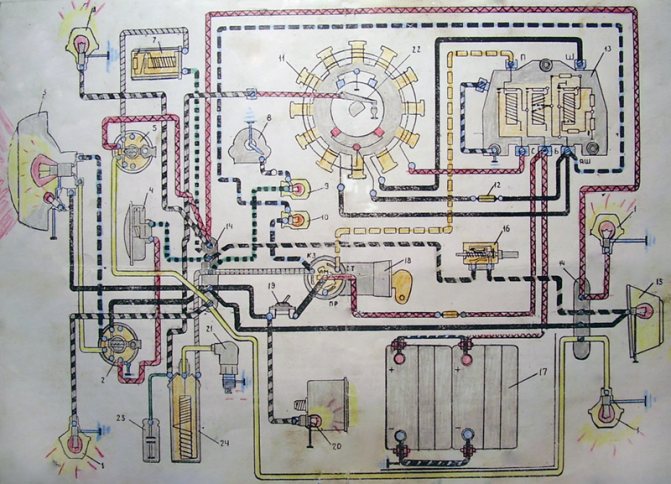

Электросхема мотороллера Муравей ТГ 200
По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня. Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.
Свежие записи

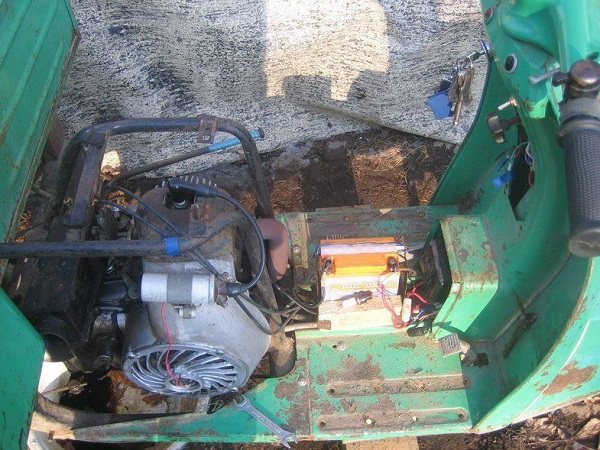

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.
Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.
Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Модернизация СоВетТскОГО МУРАВЬЯ
Ворох проблем
Да, мотоцикл Тула действительно неплохо передвигался по бездорожью. При должном умении ездока он мог даже перемещаться по вспаханному полю. Но вот на ровном асфальте машина чувствовала себя неуютно. Сказывались и относительно низкая скорость, и специфические параметры двигателя, основные детали которого были позаимствованы у агрегата, применявшегося ещё на мотороллере Тула 200.
Широкие шины, успешно справляющиеся с грязью, на мокром асфальте начинали скользить, что сказывалось на эксплуатационной безопасности. Асимметричная конструкция мотора привела к смещению центра тяжести на одну сторону. Это тоже не улучшало управляемость в поворотах.
Не хватало скорости. На трассе мотоцикл Тула мог обогнать мопед, но серьёзно проигрывал в динамике традиционным дорожным мотоциклам. Не радовал и высокий, для машин такого класса, расход топлива. На машинах первых серий устанавливался топливный бак, состоящий из двух не сообщающихся между собой половин. Это оказалось крайне неудобно и впоследствии недостаток устранили, установив единый бак.
Особой заботой для тех, кто эксплуатировал мотоцикл Тула, стал стартер-генератор (дино-стартер). Он частенько выходил из строя, не обеспечивая ни надёжный запуск, ни нормальный уровень зарядки аккумулятора. К тому же, отечественная промышленность в то время не выпускала компактных двенадцативольтовых батарей, способных вырабатывать высокий пусковой ток.
Принципиальная схема
Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.
Уменьшив таким образом ток в 6-8 раз (до 0,3. ..0,8 А), мы сделаем контакты прерывателя практически вечными. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Рис. 1. Схема подключения транзисторного коммутатора ТК-102.
Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.
Обслуживание и ремонт
Благодаря небольшому весу, этот мопед, при необходимости, можно «уложить на боковую» даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.
Ремонт мотороллера Муравей
Инструменты
Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:
- двусторонние гаечные ключи (комплект), 4-22 миллиметра;
- отвертки — 3 шт. (большая, средняя, малая);
- молотки, 2 шт. (100 и 300 грамм);
- щипцы комбинированные;
- деревянная палочка;
- кусачки;
- плоскогубцы;
- торцовые ключи (4 шт.);
- бархатные напильники — 2 шт. (плоские).
Функции и задачи электросхемы
Ознакомившись с электросхемой, актуальной для мотороллеров Муравей, также стоит рассказать о том, какие функции и задачи она выполняет.
Да, компонентов здесь не так много. Фактически производитель использовал лишь самые основные элементы, необходимые для выполнения поставленных перед Муравьём задач.
Поэтому схема ориентирована на 3 задачи:
- Воспламенение топливовоздушной смеси в цилиндрах. Здесь используется карбюраторный мотор. Когда происходит воспламенение, начинает двигаться поршень. Он передаёт вращательный момент на маховик. Это обеспечивает движение мотороллера.
- Запуск холодного и прогретого двигателя. Не последнюю роль здесь играет аккумулятор, а также чистая и исправная свеча зажигания.
- Подача электрического тока потребителям. Это осветительные приборы, лампы приборной панели, а также сигналы и звуковое устройство.
Фактически всё электрооборудование соединяется между собой одним проводом. В качестве второго условного провода выступает металлический кузов мотороллера.
С завода на мотороллере делали очень качественную изоляцию проводки. Это обусловлено тем, что мотороллерам Муравей предстояло работать в тяжёлых условиях.
В обслуживании нет ничего принципиально сложного. Обычно достаточно периодически очищать контактные клеммы, а также проверять электросхему мультиметром.
Если какой-то компонент электросхемы вышел из строя, нужно определить источник неисправности, устранить его и восстановить. Всё это владелец мотороллера Муравей вполне может сделать своими руками.
Несколько слов о прицепе
Изготовление трайка можно провести и своими руками. О вместительности кузова говорят фото мотороллера Муравей. Стандартный прицеп состоит из:
- колясочной рамы;
- Г-образного стального кронштейна;
- двух хомутов;
- трубчатых подкосов.
Также будет интересно: Новые мотоциклы Урал: продолжение отечественных традиций
Во время работы над трайком очень важно сделать так, чтобы оболочка прицепа не соприкасалась с кронштейном. Для повышения жесткости кузова можно приварить стальную косынку
Кроме того, важно сделать самодельный трайк с открывающимся и снимающимся задним бортом. Бока и днище обшиваются досками. Дополнительно прицеп оснащают свето-техникой (габариты, стоп-сигнал, поворотники).
Электросхема на мотоцикл Муравей
Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.
По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.
Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.
По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.
Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.
В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.
Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. МУРАВЕЙ ПОДПИСЧИКА→Ч2: Тормоза и электрика (финал)
Время «Туриста»
1967 год был ознаменован выпуском Тульским заводом новой модели мотороллера. Она называлась «Турист». При производстве «Туриста» были учтены и доработаны все допущенные в «Т-200» и «Т-200М» недостатки. Мотороллер стал более управляемым, его мощность была увеличена до 11 л. с., а скорость — до 85 км/ч. Допустимым горючим для «Туриста» являлся бензин не ниже 72-й маркировки. Кузов мотороллера также подвергся модернизации и стал значительно более прочным. В 1971 году был организован выпуск «Туриста-М». Данная модель уже не признавала топлива ниже 76-й маркировки, а максимальная мощность двигателя возросла до 12 л. с., что отразилось и на скорости – 90 км/ч. «Турист-М» также получил новое решение глушителя. В 1978 году Тульским заводом был выпущен очередной модернизированный вариант мотороллера. «Тулица» обладала мощностью в 14 л. с., максимальной скоростью в 97 км/ч и весом в 140 кг. Внешний дизайн мотороллера изменений практически не претерпел, кроме сокращения длины глушителя и некоторых других мелочей. Окончательная модификация Тульского мотороллера была произведена в 1986 году. Модель была именована «Тулица-02». Она весила 134 кг. При максимальной скорости в 100 км/ч обладала мощностью в 14,5 л. с.
Как самому установить магнето на мотороллер Муравей и надо ли?
Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.
Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.
- После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
- Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
- Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
- Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
- Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.
Руководство по установке магнето
Если решили устанавливать магнето, то мы не можем вас отговорить от этого.
Подробная инструкция по установке представлена ниже:
- Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
- Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
- Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
- Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
- Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
- Произведите монтаж магнето и соберите узел.
Цена вопроса
Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.
Стоимость новых магнето:
1. Устройство ПД-8 (цена — около 3300 рублей) 2. Магнето производства города Тула (средняя цена — 4900 рублей)
