Электросхема скутера Vento Phantom

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

  1. Замене деталей и узлов, чей ресурс выработался;
  2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
  3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

https://youtube.com/watch?v=wxwQ1XOhsG8

Установка сигнализации на скутер своими руками грамотно и эффективно

Кто-то может посчитать, что средства охраны для небольших мопедов являются излишеством

Практика показывает, что именно небольшие габариты и малый вес привлекают внимание похитителей. Компактное транспортное средство очень легко украсть и транспортировать

Выбираем подходящую сигнализацию

Современные охранные комплексы, даже для малогабаритной техники позволяют пользоваться такими практическими бонусами, как пульт дистанционного управления, запуск мотора на расстоянии и некоторыми другими преимуществами.

Охранные системы для мопедов и скутеров в своём разнообразии почти не уступают автомобильным. Установка сигнализации на скутер традиционно начинается с подбора подходящей модели. Выбирать «охранку» можно по разным критериям:

  • производитель;
  • цена;
  • степень защиты;
  • набор функций.

Торговые сети предлагают охранные системы от самых примитивных и недорогих китайского производства, до дорогостоящих, которые имеют приличный функционал, а также защищены от постороннего вмешательства.

Для того, чтобы не ошибиться в выборе, оцените свои финансовые возможности и рекомендации производителей, а также пообщайтесь на специализированных форумах. Лучший критерий для отбора – это отзывы владельцев, которые пользуются сигнализациями некоторое время. Советы продавцов и специалистов сервисных центров также лишними не будут.

При покупке необходимо проверить комплектность. Среднестатистический комплект сигнализации состоит из:

  • центрального блока;
  • звуковой сирены;
  • датчика вибрации (набора датчиков);
  • брелоков для управления на удалении;
  • комплекта соединительных проводов с клеммными колодками.

Особое внимание следует уделить инструкции по установке и схеме соединения проводки, т.к. при их отсутствии подключение сигнализации на скутер будет достаточно проблематичным

Хотя принцип работы и порядок инсталляции системы в конструкцию мопеда разных моделей принципиально не отличается, лучше использовать заводскую инструкцию и рекомендации производителя.

Как установить сигнализацию на скутер – пошаговая инструкция

Шаг № 1: выбор места установки.

Для скутеров классической компоновки наиболее подходящим для монтажа центрального блока с датчиком и динамиком является ниша под лицевой пластиковой обшивкой. Во-первых, здесь достаточно свободного места. Установленное оборудование не будет мешать органам управления и другим узлам. Во-вторых, в этом месте проходит основной жгут электропроводов, к которому необходимо подключиться. Другой вариант установки – в нише под сиденьем. Добраться к этому месту взломщику будет сложнее, но для подключения придётся увеличить количество проводов.

Шаг № 2: установка сигнализации на мопед.

Производители охранных устройств обязательно предлагают свой способ крепления блока и датчиков. Как правило, для закрепления используются клеящие двусторонние элементы. Возможен вариант с использованием хомутов и кронштейнов. Способ закрепления зависит от конкретной модели сигнализации.

Шаг № 3: подключение.

Как поставить сигнализацию на скутер и не ошибиться в порядке подключения проводки?

Для обеспечения работы охранной системы необходимо два обязательных условия:

  • непрерывная подача на центральный блок электропитания от аккумулятора;
  • правильное подключение к системе зажигания.

Перед началом работы во избежание коротких замыканий зажигание выключается, аккумулятор отключается.

  • Возьмите схему подключения и строго соблюдайте цветность проводов;
  • Для соединения проводки сигнализации с электросетью мопеда в указанных на схеме местах оголите изоляцию и подсоедините концы проводов разъёма сигнализации;
  • После проверки правильности подключения, места соединения пропаиваются и хорошо изолируются.

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:. Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Замок зажигания Восход — центральный переключатель

В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения <<0>>, <<1>>, <<2>> в соответствии со следующими режимами работы:

  • в положении <<0>> — цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
  • в положении <<1>> (езда днем) — включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
  • в положении <<2>> (езда ночью) включаются две цепи:
  • а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
  • б) цепь лампы головного света А6-32+32 (через переключатель света на руле).

Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.

Электросхема китайского скутера 4т 50сс

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Масло для скутера 4Т

4Т масло предназначено для четырехтактных скутеров. Его залив производится непосредственно в двигатель, благодаря чему осуществляется смазка трущихся поверхностей. И задаваясь вопросом, какое лучше масло для скутера 4Т, следует уяснить, что лучшего варианта, чем четырехтактное масло нет, так как данный тип масла приспособлен специально под такие моторы.

В двигателе замену масла необходимо производить регулярно. Обычно рекомендации по замене масла приводятся в инструкции, прилагаемой к скутеру производителем.

Замена масла необходима по причине того что в процессе эксплуатации в масло попадают продукты сгорания топлива и мельчайшие частицы металла появляющиеся в результате трения деталей друг об друга.

Проверка стартера

Не снимая стартера с двигателя — ищем на его корпусе клемму питания и отключаем от нее провод. Снимаем с скутера аккумуляторную батарею (заряженную), ищем, просим у кого-нибудь или покупаем два куска толстого медного провода. Подключаем провода к клеммам аккумулятора. Затем, провод идущий от минусовой клеммы аккумулятора прикладываем к корпусу стартера, а второй провод — идущий от плюсовой клеммы аккумулятора — прикладываем к клемме питания стартера

  1. Если стартер заработал, значит он полностью исправен и причину неполадок нужно искать в реле, кнопке запуска или проводах подводящих к нему питание
  2. Если стартер не работает, значит неисправность заключается в нем самом и его нужно снять, разобрать и проверить. Вполне возможно, что его еще можно отремонтировать и сэкономить немалые деньги

Элементы цепи зажигания.

Электронный тахометр на приборной панели.
При включённых поворотниках издаёт характерные щелчки частотой около 1 Гц. Также нельзя производить замену ламп на более мощные. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока — лампу ближнего и дальнего света, а также лампы подсветки приборной панели их может быть несколько.
Вот так выглядит реле-регулятор на скутере.
Из-за своей примитивной схемотехники реле-регулятор частенько выходит из строя. Основные понятия Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации.
Пусковое реле размещено с правой стороны на раме скутера. Это обычный клавишный переключатель, который коммутирует плюсовое напряжение от реле-поворотов серый провод на лампы. От датчика отходят три провода. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания.

Опытные владельцы после покупки заменяют ее на проводку с резиновой изоляцией. Также нельзя производить замену ламп на более мощные. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Работа проводки Большой черный провод соединяет в себе: 2 желтых, зеленый и красный, где течет постоянный ток. Ценные советы Не секрет, что изоляция проводов сделана из дешевого пластика и лучше изоляцию заменить на резиновую до того, как она посыплется через несколько дождей.

Устраняется это легко, но провод придётся укоротить на 0,5 — 1 см. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания. Мощность лампы 25W, напряжение питания 12V. Катушка зажигания 2. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Конструктивно катушка зажигания расположена рядом с пусковым реле. Поэтому, если на холостом ходу лампа светит очень ярко, а не в полнакала, то лучше выключите её и проверьте реле-регулятор.
Alpha 72 ( Регулятор напряжения )

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

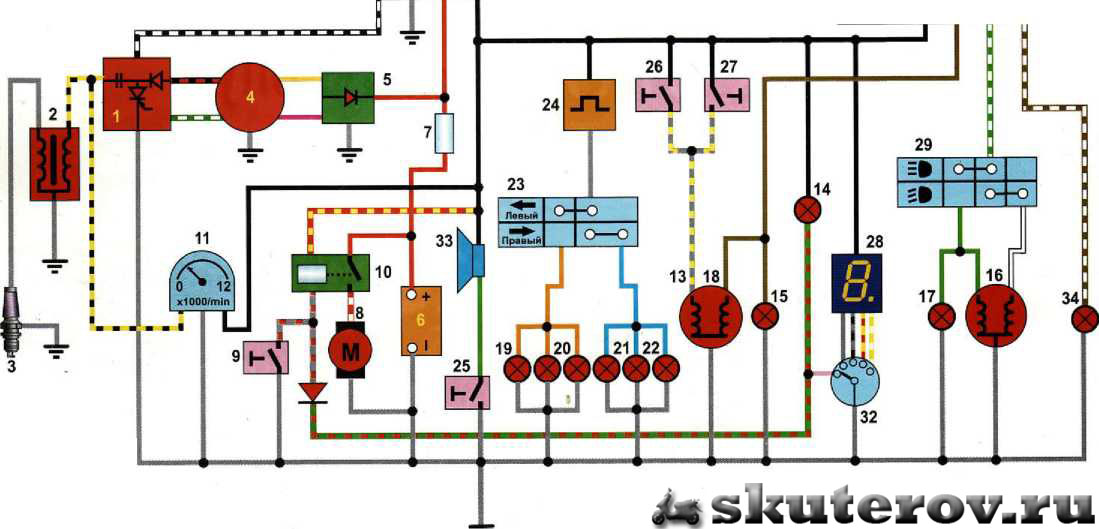

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

  1. Черно-желтый провод 1 , идет к катушке зажигания.
  2. Черно-красный провод 2 отвечает за питание.
  3. Контакт 3 отсутствует в принципе.
  4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
  5. Сине-белый контакт 5 идет к датчику Холла.
  6. Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

  1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
  2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

Соединение всех цепей воедино осуществляется при помощи проводки.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Электрическая схема проводки китайского скутера 4т 125 и 150 cc

В этой публикации Вашему вниманию предложена схема электрооборудования китайского четырехтактого скутера Viper Storm 150 (Вайпер Шторм) и ему подобных. Также Вы можете скачать схему себе на компьютер, нажав на картинку.

Представленная электрическая схема проводки актуальна для таких китайских скутеров 4т 125 и 150 кубов:

  • ABM — Sprinter 150, Vulcan 150
  • Alfamoto — Bison 150, Fighter 150, Saigak 150
  • Baotian — BT151 T-2, BT125Т-2/17
  • ВМ Балтмоторс — Galaxy 125, Maxxy 125, Biwis125, Action 6
  • CPI — Oliver Sport 125, Oliver City 125
  • Corsa — Fratello 150
  • Defiant — Lamberti DT125T, Velon DT125QTB, Maxo 150, Spike 150, Booster 150, Reflex 150, Reaper 150, Wudo 150
  • Daelim — Trans 125, Delfino 125, S1 125, SL 125 History
  • E-Moto
  • Forsage — FT-150T-6, FT-150T-6C, Saturn 150, Neo 150, Ufo 150
  • Fada — FD150QT-15
  • Honling — Boomerang 125, Joker 125
  • Hyosung — MC 150
  • Irbis — Centrino 125, SLX 125, ZR 125, Nirvana 150
  • Jialing — JL125T, JL150T-6, JL150T-7
  • Кeeway — Аrn 150, Focus 150
  • Kinlon Rus — JL125T-C, JL125T-E, JL125T-10, JL125T-10E
  • Kinroad — XT125T-8, XT150T-8 Wind Hunter
  • Kymco — Grand Dink 125, Grand Dink 150, Agility 125
  • Lifan / ЗиД-Lifan — LF 125T, LF150QT-8, LF150QT-15
  • Patron Rus — Leo 125, Major 150
  • Qingqi — QM125T-R
  • Reggy — Fantom RG125S1250-1251
  • RM Rus Русская механика — Brilus 125-12E, RM-X125-12С

Skymoto — Bravo 150, Rio 150, Asia 150 SYM — VS-150, RS-125, RS-150 Vento — Phantom GT5, Hantera GT5, Triton R4 Viper — Legend 125, Cruiser 150, Storm 150, Fabius 150, Volcano 150, Matrix 150, F1-150, Mega 150, Nova 150, Victory 150 Xinling — TXM125-E, TXM125 Winq Yinxiang — YX150

Скачать схему

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
