Дисковые тормоза на скутере

Регулировка барабанных тормозов

Регулировка барабанного тормоза заключается в установке свободного хода рычага заднего тормоза.

Свободный ход рычага барабанного тормоза определяется расстоянием от начала движения рукоятки до схватывания. Нормальный свободный ход рычага барабанного тормоза должен быть в пределах 10 … 20 мм.

Порядок действий при регулировке барабанных тормозов на скутере:

Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать тормоз можно переставив на 1-2 шлица тормозной рычаг.

Если после подтяжки барабанных тормозов их продуктивность не увеличилась — проконтролируйте состояние тормозных колодок и в случае потребности смените их.

Почему задние тормоза барабанные

Зачастую, не последнюю роль в решении этого вопроса еще на инженерном уровне играет целесообразность применения гидравлической системы с диском там, где вполне хватает и обычного дешевого «барабана». Как правило, это несколько повышает стоимость скутера в целом, а значит, не позволяет конкурировать с другими скутерами в подобном сегменте.

Главная деталь в системе барабанного тормоза — это колодки. От их качества (скорее качества накладок, а не самих колодок) и материала изготовления зависит эффективность системы барабанного тормоза в целом. Накладки выполняются из специального материала, устойчивого к перегреву и прекрасно поступающего сцепку с металлическим барабаном колеса.Так как прочность этого материала уступает металлу, со временем накладка изнашивается, колодки подлежат замене.

Скутер плохо тормозит, даже если на рычаг тормоза прилагается большое усилие

Когда вы с максимальным усилием нажимаете не рычаг тормоза, но торможения особо и не заметно, хотя и сопротивление на рычаге хорошее, следует подумать о качестве накладок, их износе и возможном загрязнении. Дело в том, что между тормозным барабаном и тормозными накладками могло попасть масло из того же сальника редуктора. Естественно, ни о какой эффективность после этого говорить не приходится. Кроме того, дешевые некачественные колодки априори не хотят выполнять возложенную на них задачу, постоянно скрипят и очень быстро изнашиваются

Поэтому очень важно при покупке колодок не экономить и отдать предпочтение именитым брендам, таким как Ferodo и Brembo

По теме: Как заменить ремень на скутере

Учимся правильно тормозить на мопеде или скутере

Чтобы овладеть навыками эффективного торможения, начинающему скутеристу необходимо обучиться некоторым моментам. Какой бы опыт не был у Вас за плечами и как бы хорошо не были развиты ваши рефлексы, к маневру Ыы должны быть готовы постоянно. Так как определить угрозу и успеть среагировать нужно время?

Проанализируем на цифрах, как это происходит. Для того чтобы определить угрозу уходит в среднем около 0,7 секунды, погрешность в 0,3 секунды приходится на осмысление опасности и начала торможения. В общей сложности от осознания опасности до непосредственно самого торможения получается всего одна секунда. А теперь представьте, что за эту секунду скутер со скоростью 95 км/ч проезжает почти 27 м. Действительность в том, что из этой секунды у Вас 0,7 уже определены на осознание появившейся опасности, а оставшиеся 0,3 секунды вы можете упустить на банальную глупость. Но если Вы возьмёте за правило держать руку на рычаге переднего тормоза — это даст возможность выиграть как минимум 0,1 секунды. А три метра могут оказаться спасением.

Как было установлено инженерами-конструкторами на сухой дороге водитель может остановить движущийся автотранспорт с отрицательным ускорением 4,57 м/с2. То есть при таких условиях человек может проконтролировать замедление и «усмирить» транспортное средство без потери управления. Если дорого мокрая (например, после дождя) эта цифра опускается до 3 м/с2.

Представим, что по мокрой дороге едет скут со скоростью 96 км/ч, а скорость его замедления 3 м/с2. При сложившихся условиях для полной остановки мотоциклисту потребуется около 8,8 секунды (если вести отсчет времени с момента возникновения угрозы, то — 9,8 секунды). Выходит, что расстояние до полной остановки составит около 145 метров. При сухом покрытии время на торможение сокращается примерно до 6,9 секунды, включая одну секунду на осознание угрозы. Отрезок торможения при таких условиях составит более 105 метров. Следовательно, чем лучше погодные условия и сопутствующее факторы, тем эффективнее торможение и меньше времени будет необходимо для остановки. Как правило, в таких случаях и тормозной путь получается короче.

Как правило, скутеры тормозят лучше, чем другие виды автотранспорта. При активном торможении скутеристы создают отрицательное ускорение до 1g (9.75 м/с2) и более. Если подучиться и попрактиковаться тормозить на скутере почти любой человек при торможении способен достигать отрицательного ускорения 6 м/с2. Иными словами, до полной остановки вам понадобиться около 5,4 секунды, отрезок торможения составит около 86 метров.

Одним словом, для того чтобы сократить время на 1,5 секунды, а путь торможения до 20 метров, Вам необходимо усердно тренироваться и нарабатывать опыт. Ну, а если Вы не будете забывать держать свою руку на рычаге тормоза, то со 100% вероятностью сможете сэкономить еще метра три . Подытоживая хочется отметить, что 23 метра — это без малого длина пяти тачек! Так что делайте выводы.

2. Передний тормоз

ДИСКОВЫЙ ГИДРАВЛИЧЕСКИЙ

В основном на скутерах применяется дисковый с гидравлическим приводом передний тормоз. Прежде чем приступить к его описанию, необходимо подчеркнуть, что это, пожалуй, самый ответственный узел на скутере. При неисправностях мотора, например, в самом худшем случае скутер просто встанет. Неисправность тормозной системы может привести к серьезной аварии и даже смерти. Поэтому, если нет опыта подобных работ, ремонт тормозной системы лучше доверить профессионалам на СТО. Но для безопасной езды желательно понимание его устройства и принципа работы, поэтом рассмотрим механизм гидравлического тормоза подробно.

В состав этой системы входят:

1. Главный цилиндр (закреплен на руле с левой стороны) приводимый в движение рукояткой;

2. Суппорт (закреплен на вилке колеса);

3. Тормозной диск и шланги.

Принцип действия

Главный цилиндр используется для создания тормозного усилия, при помощи поршня воздействующего на жидкость тормозной системы. Жидкость передает усилие суппорту, в котором устанавливается один или несколько поршней. Эти поршни выдвигаются наружу в соответствии с усилием, создаваемым поршнем главного цилиндра, воздействующим на жидкость. Поршни в суппорте давят на тормозные колодки, которые, в свою очередь, прижимаются к диску для создания необходимого трения, смотри рисунок 1. Более подробно главный цилиндр и суппорт рассмотрены далее в этом разделе.

Рис. 1

Тормозная жидкость

Поскольку жидкость обладает свойством несжимаемости, она используется для передачи усилия и перемещения в гидравлических системах.

На данный момент существуют четыре варианта тормозной жидкости для мотоциклов и скутеров: DOT 3. DOT 4, DOT 5 и DOT 5.1. Для тормозной системы большинства скутеров пригодны первые две.

Шланги

Главный цилиндр и суппорт связаны специальными усиленными гидравлическими шлангами, допускающими неограниченное перемещение подвески. Стандартные шланги изготовляются из совместимой с тормозной жидкостью резины. Однако резина утрачивает свои свойства с течением времени и может растрескаться. Это означает, что под давлением шланг будет расширяться и поглощать тормозное усилие. Поэтому резиновые тормозные шланги необходимо менять, по крайней мере, раз в четыре года. Для усиления некоторых шлангов по их длине в резине укладывается навивка из нейлона.

Главный цилиндр

Конструкция главного тормозного цилиндра представлена на рисунке 2.

Замена Задних Тормозных Колодок На Китайском Скутере

Обслуживание и ремонт скутеров

Сменные барабанные тормозные колодки на скутере

замена

Тормозные колодки тормозного барабана необходимы в случае износа колодок, дефектов самих колодок, а также в некоторых случаях, когда самокат не работает удовлетворительно с существующими колодками из-за низкого качества колодок. Итак, давайте посмотрим на процесс замены тормозного барабана на тормозную колодку самоката.

Процесс замены тормозных колодок.

Даже начинающий скутер, который не справится с ремонтом оборудования, сможет заменить тормозные колодки самостоятельно.

Мы рекомендуем вам прочитать следующие статьи, прежде чем приступить к восстановлению барабанного тормоза:

Наиболее распространенные барабанные тормоза можно увидеть на заднем колесе самоката, мы рассмотрим его. Управление передним колесом принципиально не отличается. Давайте посмотрим на весь процесс ремонта, чтобы:

Снятие заднего барабанного тормоза.

Разместите самокат на ровной твердой поверхности. Используйте центральную поддержку.
Глушитель обычно не позволяет снять заднее колесо скутера, поэтому мы продолжаем снимать глушитель. Это очень просто. Снимите два болта, которые крепят глушитель к картеру двигателя. А также два штифта, прикрепленных к цилиндру.
Если заднее колесо оснащено плотно прилегающим пластиковым крылом, которое предотвратит демонтаж колеса, крыло также следует снять.

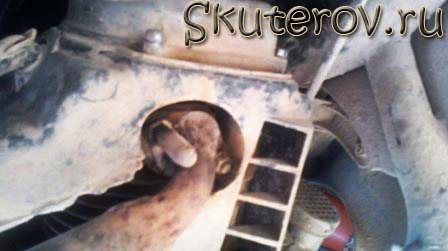

Теперь откручиваем колесную гайку.
Снимите заднее колесо с оси. После снятия гайки необходимо только снять ее с пазов на валу.
Снимаем тормозные колодки. Они удерживаются только за счет натяжения двух пружин, которые крепятся к кулачку и эксцентрику.
Тщательно осмотрите внутреннюю часть ступицы колеса (которая касается тормозов). Если сам барабан изношен, замена только одного вкладыша не поможет. Внутренний диаметр барабана определяется производителем каждой модели скутера и указан в инструкции по эксплуатации. Если внутренний диаметр превышает предел, необходимо заменить диск колеса.
Проверьте толщину тормозные колодки на подушках. Если прокладки изношены сверх предела, указанного в инструкции по эксплуатации самоката, подушки необходимо заменить

Обратите внимание, что вам нужно менять две панели одновременно, а не одну, если она изношена.

Замена задних тормозных колодок

Снятие колеса HORS MOTORS 056.

Это видео было обработано в видеостволе YouTube () скутер

Сделай сам.

Задняя сборка барабанный тормоз.

  1. Соберите в обратном порядке. Сначала поверните метку на кулачке в направлении оси заднего колеса.
  2. Износ индикатора износа колодок, расположенного на пазах эксцентрикового вала, следует вернуть к отметке на эксцентрике.
  3. Теперь установите индикатор износа и рычаг на пазы, совмещая эксцентриковую канавку с эксцентриковым гнездом.
  4. Обязательно смажьте кулачок и кулачок небольшим количеством смазки перед установкой колодок. Смазочные материалы должны быть сведены к минимуму для предотвращения попадания прокладок на рабочую поверхность во время работы. Жир на подушках в будущем значительно снизит качество барабанного тормоза.
  5. Если на колодках (колодках) и внутри тормозного колпака (на ступице колеса) видны какие-либо следы грязи, протрите их тканью, смоченной растворителем или минеральными спиртами.
  6. Замените тормозной трос и затяните регулировочную гайку так, чтобы свободный зазор ручки колесного тормоза на колесе составлял 10-20 мм.

Как снять резину с обода

Разбортировать диски автомобиля с помощью самодельного станка можно с такой последовательностью:

  • снимите колесо и установите его на фланец шиномонтажного станка, зафиксируйте используя хомут;
  • узким концом монтировки выведите край резины за пределы диска;
  • завершите снятие покрышки, полностью сняв ее с обода;
  • не допускайте деформации края диска, в противном случае будет очень сложно одеть новую шину;
  • желательно смазать солидолом края обода, это позволит сохранить целостность шины во снятия;
  • при установке новой шины своими руками можно воспользоваться мыльным раствором, который поможет выполнить операцию с меньшими физическими усилиями;
  • при работе стоит использовать специальные комплекты инструментов.

Еще несколько советов. Перед тем, как снимать покрышку, обмотайте профили, на которые будет ложиться диск, мягким материалом. Так вы защитите его от царапин и повреждений.

Станок, созданный своими руками, может иметь неказистый вид, однако он обладает рядом преимуществ.

Во-первых, владельцу автомобиля не нужно будет постоянно ездить на СТО, чтобы выполнить простую работу. Это экономит время и деньги.

Во-вторых, стоимость такого станка минимальная, его можно сделать из подручных материалов своими руками. Также преимуществом является простота сборки, компактность.

Кроме того, такой станок является универсальным и подходит для автомобилей любого вида, в том числе грузовых.

К минусам станка, созданного своими руками, стоит отнести невозможность балансировки, можно только снимать резину с диска.

Указанный выше вариант станка является только лишь одним из многих конструкций, предназначенных для того, чтобы снимать шины с обода в домашних условиях без применения профессионального оборудования.

МОЙ МОТОЦИКЛ

Регулировка заднего тормоза заключается в установке свободного хода рычага заднего тормоза.

Свободный ход рычага заднего тормоза определяется расстоянием от начала движения до «схватывания». Нормальный свободный ход, измеряемый по торцу рычага переднего тормоза, должен быть в пределах 10-20 мм (рис. 1).

Порядок операций при регулировке заднего тормоза:

Рис 2. Регулировочная гайка заднего тормоза и метки износа тормозных колодок заднего тормоза: 1-регулировочная гайка; 2-тормозной рычаг; 3-гайка тормозного рычага заднего тормоза; 4-метка на тормозном барабане; 5-метка на тормозном рычаге. Рис.3 — регулировка заднего тормоза

• поставить скутер на центральную опорную подножку;

• отрегулировать свободный ход рычага заднего тормоза вращением гайки 1 (рис. 2). находящейся на ступице заднего колеса (для уменьшения свободного хода нужно вращать, регулировочную гайку по часовой стрелке, а для увеличения свободного хода — против часовой стрелки);

• после регулировки необходимо убедиться в гом, что заднее колесо вращается свободно и без заеданий;

• проверить исправность троса тормоза и рычага заднего тормоза. Если резьбовой части не хватает для регулировки свободного хода рычага управления, то отрегулировать задний тормоз можно переставив на 1-2 шлица тормозной рычаг 2 (рис. 3).

ЗАМЕНА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК (для моделей с задними барабанными тормозами)

Для индикации степени износа тормозных колодок служат метки 4 и 5, находящиеся на управляемом тормозном рычаге (расположен возле ступицы заднего колеса) и на тормозном барабане (рис. 2).

При полностью нажатом управляющем рычаге (расположен на руле) между метками должно оставаться некоторое расстояние. Если после нажатия на рычаг метки совмещаются или близко подходят друг к другу, то свидетельствует о критичном износе тормозных колодок — их нужно заменить.

Колодки подлежат замене при толщине фрикционного слоя 1,5-2 мм.

Порядок операции по замене тормозных колодок следующий:

• поставим, скутер на центральную опорную подножку;

• открутив гайку крепления, отвести в сторону глушитель (рис 4.1) (на скутерах с двумя амортизаторами нужно открутить гайку крепления правою амортизатора и отвести его в сторону);

• открутив гайку крепления, снять колесо (рис. 3.2-3):

• поддев отверткой, преодолевая усилие пружин. СНЯТЬ изношенные тормозные колодки (рис. 4):

• очистить тормозной барабан и ступицу колеса:

• установив новые тормозные колодки, собрать механизм в обратном порядке……

Источник

Замена тормозной жидкости

Слейте старую жидкость с бачка в емкость, но не полностью, дно должно быть прикрыто. Для этого можно открутить бачок и наклонить его, а можно высосать жидкость шприцем или грушей. В процессе постоянно следите за уровнем, и не позволяется оголиться заборному отверстию бачка, иначе попадет много воздуха в систему и ее придется долго прокачивать.

Наденьте шланг на штуцер рабочего цилиндра (суппорт) — слив старой жидкости осуществляется через него. Желательно раздвинуть колодки на суппорте, например, отверткой.

Надавите на тормоз и откройте штуцер (достаточно немного ослабить).

После того как жидкость выйдет, и тормоз провалится, закройте штуцер, потом отпустите тормоз.

Контролируйте уровень жидкости в бачке. Если уровень упадет до дна, и главный цилиндр захватит воздух, потребуется прокачка системы.

Сделайте это несколько раз, пока не пойдет свежая жидкость.

Для передней тормозной системы, если используется два суппорта, проделать аналогичную операцию для каждого суппорта.

При такой замене жидкости систему можно не прокачивать, но мы рекомендуем прокачать: это недолго и дает гарантию, что в системе не будет воздуха. Хотя, если вы все сделали правильно и не упустили уровень жидкости в бачке, и ваша система до замены жидкости была прокачана, прокачивать не обязательно.

Удаление жидкости

Перед началом работ, удалите лишнюю тормозную жидкость с бачка. Проще это сделать шприцом, отсосать шлангом или просто вылить. Должно остаться немного тормозной жидкости на самом донышке, покрывая заборное отверстие. Далее, наденьте прозрачный шланг на штуцер главного тормозного цилиндра. Рожковым ключом необходимо немного отпустить фиксирующую гайку.

ВАЖНО!

Шланг должен быть постоянно погруженным в жидкость, которую вы слили с бачка. Перед тем, как прокачать передние тормоза на мотоцикле, необходимо выгнать старую жидкость. Она будет темного цвета. Возвратно-поступательными движениями, нажимая на тормоз, качайте жидкость, пока не польется светлая (новая жидкость). Все это время необходимо наполнять расширительный бачок. По окончанию работ закройте штуцер ключом. Прокачка передних суппортов предусматривает повторение таких действий для каждого из них.

Тормозная жидкость очень едкая, может повредить краску. Работайте в перчатках и вытирайте подтеки незамедлительно.

Преимущества и недостатки барабанных тормозов

Данный тип тормоза имеет только одно веское преимущество – низкую стоимость. Поэтому техника с барабанной системой гораздо дешевле, чем ее аналоги с дисковыми тормозами. Зато недостатков у барабанного тормоза значительно больше, например:

  1. Постепенное растягивание троса и последующее плохое срабатывание колодок (сильное растягивание даже может грозить разрывом троса).
  2. Слабая эффективность торможения. Если вы пользуетесь легким мопедом и предпочитаете ездить в одиночку, вам будет достаточно и барабанной системы. Но более тяжелый мотоцикл, отягощенный вторым седоком, становится слабоуправляемым и опасным для пассажиров.
  3. Высокая зависимость эффективности работы от состояния колодок.

При использовании скутеров с барабанными тормозами нужно уделять максимум внимания состоянию всех деталей тормозной системы и вовремя производить замену накладок на колодках или самих колодок.

Подготовка к демонтажу заднего колеса скутера

Разборку и снятие заднего колеса скутера начинаем с того, что устанавливаем мопед на центральную подножку. Выбираем для этого ровную поверхность. Перед проведением работ рекомендуем все резьбовые соединения обработать жидкостью типа WD-40 или подобными.

В большинстве случаев для снятия покрышки требуется демонтировать глушитель с выхлопной трубой, то есть открутить две гайки снизу двигателя (фото выше) и отпустить болты, которые крепят хомуты глушителя (позиция 2 на рисунке ниже).

Снятие заднего колеса на китайском скутере в некоторых случаях (например на Viper Storm 150 с задним барабанным тормозом) не требует демонтажа выхлопной трубы, но здесь все индивидуально и зависит даже от ширины колеса и давления в шине. В любом случае при снятой выхлопной снимать колесной диск будет удобнее. Кстати, не потеряйте паранитовую прокладку, которая установлена между цилиндром и коленом выхлопной трубы.

Итак, после демонтажа глушителя откручиваем нижний болт крепления амортизатора (поз. 1 на фото выше). Отводим стойку в сторону. В некоторых моделях скутеров присутствует только один задний амортизатор со стороны вариатора, который конечно откручивать не надо.

Для скутеров с задним дисковым тормозом откручиваем тормозной суппорт (болты поз. 4) и отводим его в сторону.

Как снять заднее колесо на китайском скутере?

Конструкция большинства скутеров достаточно одинаковая, производители стараются сделать свою технику более простой для владельца, поэтому такая деталь как колесо должна сниматься за несколько минут. Снять заднее колесо на скутере придется по нескольким причинам, первой из которых является резина, колесо попросту пробивается и придется отвезти его на шиномонтаж, предварительно сняв. Также среди других причин специалисты выделяют:

  • необходимость обслуживать тормозную систему, барабанный тормоз;
  • ремонт или замена тормозных колодок;
  • балансировка колеса;
  • замена самого колеса.

На самом деле снять заднее колесо на скутере рейсер и других моделях достаточно просто, главное один раз попробовать, процедура займет максимум 10 минут. Также опытные скутеристы считают, что снять колесо со скутера намного проще, чем с автомобиля, скутер попросту не имеет особых креплений колеса

При желании снять колесо важно учесть, что вам будут мешать следующие детали: амортизатор и выхлопная труба. В зависимости от типа скутера (одноместный, двухместный) его конструкция может включать два амортизатора, тогда придется снимать оба

А само колесо на скутерах закреплено только 1 гайкой, поэтому когда вы освободите место для снятия достаточно открутить гайку и снять заднее колесо. Ниже технология снятия колеса по нескольким этапам.

Последовательность и особенности выполнения работ

Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.

Начать работы следует с установки транспортного средства на подножку

Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40

При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:

Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.

Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.

После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.

Откручивание колеса

Сняв все ненужные детали, давайте разберемся с тем, как правильно снять колесо со скутера. Для этого может понадобиться ударный ключ. Если его нет, зафиксируйте колесо с помощью деревянного бруска (тормозной рычаг не сможет гарантировать удержание диска). Перед тем как поставить брусок, рекомендуется упереть не на крышку вариатора, а на сам кронштейн. Защитный кожух вариатора обычно изготавливается из материала с небольшим уровнем прочности, поэтому вы можете повредить его при снятии.
