Забитый глушитель скутера: последствия и способы очистки
Если учитывать динамику использования скутеров в повседневной жизни, то с каждым днем динамика значительно увеличивается, так как скутера являются очень удобным средством передвижения. Как и любая техника, скутера имеют свойство ломаться, выходить из строя и иметь неполадки. Поэтому существует множество магазинов, где продаются запчасти для скутеров.
Среди наиболее частых неполадок, забитый глушитель занимает лидирующие позиции. Японские скутера не представляются даже возможными без проблем с глушителем, а именно без проблем с забитым глушителем. Нагар в двигателе и глушителе возникает вследствие сгорания масла вместе с топливом. Зачастую, признаками забитого глушителя являются:
- плохой завод скутера;
- проблема с тягой;
- отсутствие развития скорости.
В скутере с двухтактным двигателем труба выхлопа – это не только глушитель. Она играет роль клапана, который отвечает за реализацию мощности и имеет свои заданные параметры. В случае любой модификации параметров, мощность двигателя значительно снижается. Причиной изменения данных параметров являются засоренные каналы, забитые нагаром, что приводит к сужению каналов и невозможности реализации мощности из-за отсутствия нормального функционирования.
Если Вы заменили и прочистили все необходимые запчасти для скутеров, а мощность как отсутствовала, так и отсутствует, то проблема таится именно в забитом глушителе. На самом деле проверить насколько забит глушитель можно очень просто и легко, лишь подув в отверстие входа, в результате чего должен происходить свободный выход воздуха. Если есть хоть малейшее сопротивление, значит, глушитель забит. И первым решением при борьбе с забитым глушителем является его чистка. Существуют многие методы, которые используются для очистки трубы. Они бывают как легкие, так и тяжелые, как малоэффективные, так и довольно продуктивные, дающие положительную динамику полной очистки глушителя.
Существует несколько способов решить эту проблему. Первый — самый радикальный, и, пожалуй, самый эффективный – глушитель разрезается «болгаркой», чиститься механически с помощью металлических щеток, заваривается (желательно сварочным полуавтоматом) и устанавливается на место. При использовании этого метода, главное знать, где именно разрезать глушитель – это может зависеть от модели скутера и глушителя, но найти информацию по этому поводу можно в Интернете. Обычно выпиливается прямоугольное окно на боку корпуса глушителя.
Другой способ можно назвать термическим, то есть глушитель просто выжигается на пламени, при высокой температуре. Например, можно его бросить в костер, а когда он прогорит и глушитель остынет, вытрусить из него весь нагар, постукивая при этом деревянной колотушкой по корпусу глушителя. Конечно, после такого «прожаривания», вид у глушителя будет не очень презентабельный, поэтому придется его покрасить термоустойчивой краской.
Третий способ – химический, пожалуй, самый несложный из всех перечисленных. В качестве «химии» используется едкий натр, или как её еще называют – каустическая сода. В продаже её можно встретить в виде средства для чистки труб канализации (известный всем «Крот», в виде порошка). Лучше купить сразу два пакетика.
Итак, демонтируем глушитель со скутера, герметично закупориваем выхлопное отверстие резиновой пробкой и засыпаем в глушитель один, а лучше два пакетика «Крот». Будьте осторожны, и не допускайте попадания щелочи на кожу и в глаза, пользуйтесь защитными очками и резиновыми перчатками!
После этого наполните глушитель горячей водой, при этом, также проявите осторожность, так как глушитель сильно нагреется! Теперь взболтайте глушитель и оставьте на сутки. По прошествии суток слейте все содержимое из глушителя, и промойте его хорошенько проточной водой из шланга
Переворачивая корпус глушителя, попытайтесь максимально удалить из него воду. В заключение можно просушить глушитель продувкой сжатым воздухом или просто продув его строительным феном, включив фен на средний режим нагрева.
Вот и все, теперь можно установить глушитель на скутер, и наслаждаться «ожившим» и получившим новые силы двигателем.
Источник
Источник
Другие
Прожигать или покупать новый
После такой очистки от нагара выхлопной трубы скутера Yamaha Jog, вы получите новый глушитель, который по своим характеристикам значительно превосходит китайские аналоги, которые вы можете купить, если не сможете почистить ваш родной глушитель. Вывод очевиден — однозначно чистить! Альтернативой может стать лишь покупка дорогих бредовых выхлопных систем, если есть лишние средства, а чистить глушитель ни времени ни желания нет.
Разбираешься в технике? Есть что сказать? Напиши статью! Каждый может стать автором статей на scooter-remont.com. Напиши свое видение ремонта, эксплуатаци и обслуживания скутеров и мопедов. Материал будет опубликован на главной странице. Подробнее ТУТ.
Внутренняя очистка карбюратора
Очистить карбюратор скутера изнутри можно двумя способами. Первый представляет собой промывание агрегата в бензине и продувание его насосом или компрессором, на который надеа специальная насадка с заостренным кончиком. Для выполнения второго способа понадобится покупка специального баллончика для очистки карбюратора, содержащего специальную промывочную жидкость. Использование данного способа исключает очистку бензином, поскольку баллончик является своеобразным компрессором и сам продувает карбюратор с помощью своего большого давления.
Это интересно: Подбор амортизаторов Kayaba по марке авто
Оба вышеперечисленных способа эффективны в равной степени, достаточно выбрать самый удобный для себя.
При очистке карбюратора все каналы обязательно нужно промыть и продуть
Особое внимание необходимо уделить жиклерам, которые при чистке всегда откручиваются. Также нужно снять пусковой обогатитель и промыть его канал так, чтобы карбюратор по завершению очистки был абсолютно чистым как изнутри, так и снаружи
Поплавок возвращается на свое место, агрегат собирается в обратном порядке, а шланги масла и топлива подключаются заново
Чтобы скутер завелся, бензин нужно прокачать в поплавковую камеру, а также перенастроить холостые обороты и качество смеси (только при отклонениях в работе)
Поплавок возвращается на свое место, агрегат собирается в обратном порядке, а шланги масла и топлива подключаются заново. Чтобы скутер завелся, бензин нужно прокачать в поплавковую камеру, а также перенастроить холостые обороты и качество смеси (только при отклонениях в работе).
Термический
Следующий способ очистки, можно назвать термическим, то есть прокаливают паяльной лампой или просто в костре. Он должен нагреться, что называется «докрасна». Можно направить пламя лампы внутрь системы походу выхлопных газов. Делать это до тех пор, пока не перестанет выделяться дым от сгоревших остатков.
После такого обжига, вытряхивают весь нагар, продувают его сжатым воздухом из компрессора, и красят его термостойкой краской.
Надеемся, хотя бы какой – то из вышеописанных способов чистки, поможет восстановить работоспособность выхлопной системы. Соответственно увеличить мощность двигателя и качество работы.
Как настроить карбюратор скутера
Чтобы мотор скутера работал эффективно и устойчиво, ему нужна правильная топливная смесь, которая готовится в карбюраторе. В зависимости от состояния двигателя, объёма цилиндра, качества бензина и прочих факторов, индивидуальных для каждого скутера, может потребоваться дополнительная настройка карбюратора.
Прежде чем приступить к делу, настоятельно рекомендуется навести порядок в топливной системе, а именно: почистить карбюратор и воздушный фильтр, а также отрегулировать уровень топлива в поплавковой камере.
Карбюратор необходимо настраивать только на хорошо прогретом двигателе. То есть, прежде чем заниматься настройкой, нужно погонять скутер 10-15 минут.
У карбюратора, как правило, имеются два регулировочных винта. Тот, что размером поменьше – это винт качества смеси. Тот, что побольше – винт холостого хода. Впрочем, винта качества смеси может и не быть – тогда регулировка качества осуществляется манипуляцией с иглой дроссельной заслонки.
Заводские настройки таковы: винт качества откручен на 1,5-2 оборота, винт холостого хода – на 2,5 оборота. Что это значит? Это значит, что винты нужно сначала закрутить до упора по часовой стрелке, а затем открутить обратно на соответствующее число оборотов. Именно от этих начальных установок и следует начинать настройку. И в принципе, если при этом мотор будет работать устойчиво, а скутер разгоняться без провалов и до максимальной скорости, можно особо ничего и не регулировать. Но если это не так, то настройки не избежать.
Итак, поставьте скутер на подножку. Мотор должен работать (и его нужно прогреть перед настройкой).
Открутите винт качества на 2 оборота. Теперь нужно отрегулировать холостой ход. Медленно закручивайте его (по часовой стрелке) – обороты двигателя при этом будут расти. В какой-то момент сработает сцепление, и заднее колесо начнёт вращаться. Тогда поверните винт обратно на четверть оборота.
Теперь нужно испытать, как будет себя вести скутер при езде. Разгонитесь на ровной дороге.
- Если скутер разгоняется вяло, значит, смесь недостаточно богата. Тогда закрутите (по часовой стрелке) винт качества смеси на четверть или пол-оборота. При этом смесь станет богаче (в ней станет меньше воздуха, больше бензина).
- Если скутер разгоняется нормально, но не до максимума, то смесь переобогащена. В этом случае нужно выкрутить (против часовой стрелки) винт качества смеси на четверть или пол-оборота чтобы обеднить смесь.
Если вы вращали винт качества смеси, то нужно по описанной выше методике настроить и холостой ход.
При идеальной настройке скутер должен разгоняться без провалов и рывков, стабильно, и достигать максимальной скорости.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Механический
Наиболее радикальный, вместе с тем и самый трудоемкий способ, дающий наилучший результат – разрезание, и удаление нагара различными скребками и инструментами, и последующее заваривание сваркой. При этом нужно знать внутреннее устройство системы. Обычно, сбоку, вырезается прямоугольное окно, через которое и производятся работы. После того, как глушитель будет заварен, придется покрасить, чтобы восстановить эстетический вид.
Проще удалить нагар с помощью троса. Нужно взять отрезок троса необходимой длины, один конец его зажать в патрон электродрели, а другой распушить, и постепенно продвигать внутрь, проворачивая трос дрелью на небольшой скорости. В некоторых случаях получают положительный результат.
Разборка карбюратора
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Отверткой отворачиваем два винта и снимаем микропереключатель.
Отворачиваем винт…
…и снимаем кронштейн микропереключателя.
Снимаем пружину с тяги оси воздушной заслонки.
Распшлинтовываем нижний конец тяги воздушной заслонки, снимаем шайбу и выводим тягу из зацепления.
Выворачиваем семь винтов…
…и снимаем крышку карбюратора.
Между корпусом и крышкой установлена картонная прокладка.
Разбираем крышку карбюратора, для чего:
Расшплинтовываем верхний конец тяги воздушной заслонки, снимаем шайбу, выводим тягу из зацепления…
…и снимаем ее.
Отворачиваем три винта…
…и снимаем крышку пневмокорректора с картонной прокладкой и пружиной.
Выводим из зацепления…
…и снимаем тягу с мембраной.
Отворачиваем винт…
…и снимаем распылитель эконостата вторичной камеры.
Промыв снятые детали в растворителе, собираем крышку карбюратора. Затем переходим к корпусу поплавковой камеры, и последним разбираем корпус дроссельных заслонок.
Отворачиваем два винта…
…и отделяем корпус поплавковой камеры от корпуса дроссельных заслонок.
Между ними установлены три прокладки — пластмассовая и две картонные.
Разборка корпуса поплавковой камеры
Отворачиваем винт-пробку…
…и вынимаем ось поплавка с шайбой, сам поплавок и иглу клапана.
Торцевым ключом или головкой “на 10” отворачиваем седло игольчатого клапана с уплотнительной шайбой.
Ключом “на 22” отворачиваем винт…
…и снимаем с него сетчатый фильтр.
Снимаем топливные штуцеры и уплотнительные шайбы.
Отворачиваем и вынимаем два топливных жиклера главной дозирующей системы.
Отворачиваем винт и снимаем распылитель первичной камеры с шайбой.
Отворачиваем два воздушных жиклера главной дозирующей системы…
…и вынимаем эмульсионные трубки. У первичной камеры трубка более длинная.
Отворачиваем и вынимаем блок воздушного жиклера с эмульсионной трубкой системы холостого хода.
Отворачиваем и вынимаем воздушный жиклер системы холостого хода.
Ключом “на 12” отворачиваем пробку…
…и отверткой из углубления отворачиваем эмульсионный жиклер системы холостого хода.
Таким же образом с противоположной стороны карбюратора отворачиваем и вынимаем воздушный и эмульсионный жиклеры переходной системы.
Постукивая пластиковой рукояткой отвертки по малому диффузору…
…выбиваем его из посадочного места вместе с пружиной и прокладкой.
Таким же образом вынимаем второй диффузор.

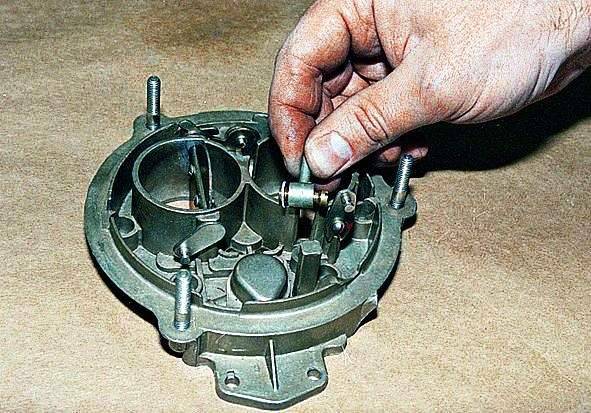

Отворачиваем винт…
…и вынимаем из канала ускорительного насоса вытеснитель. Под ним располагается шариковый клапан ускорительного насоса. Перевернув корпус, извлекаем шарик из канала.
Заворачиваем до упора регулировочный винт ускорительного насоса, считая число оборотов. При сборке это поможет восстановить заводскую регулировку.
Отворачиваем и вынимаем регулировочный винт с уплотнительным резиновым кольцом.
Отворачиваем четыре винта…
…и снимаем крышку ускорительного насоса с мембраной и пружиной.
Между мембраной и крышкой установлена картонная прокладка.
Разборка корпуса дроссельных заслонок
Отворачиваем три винта…
…и снимаем корпус экономайзера принудительного холостого хода с прокладкой.
Выворачиваем винт регулировки состава смеси (качества)…
…и винт эксплуатационной регулировки (количества).
Отворачиваем два винта…
…и снимаем с корпуса клапан экономайзера принудительного холостого хода.
Отворачиваем другие два винта…
…и снимаем крышку с уплотнительной прокладкой.
Ключом “на 6” отворачиваем гайку,…
…снимаем мембрану со штока и вынимаем шток из корпуса.
Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок №№ 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается. Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.
Поплавковый механизм регулируем подгибанием язычка…
…до размера 10,75–11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.
Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса. Такую регулировку можно провести и без установки карбюратора на автомобиль. Для этого необходимо установить карбюратор на горизонтальную плоскость. На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем создаем небольшое избыточное давление топлива. Можно просто поднять конец шланга на высоту 30–40 см и заливать в него топливо через воронку. Этого давления будет вполне достаточно для заполнения поплавковой камеры и проведения замеров.
Внутренняя очистка карбюратора
Очистить карбюратор скутера изнутри можно двумя способами. Первый представляет собой промывание агрегата в бензине и продувание его насосом или компрессором, на который надеа специальная насадка с заостренным кончиком. Для выполнения второго способа понадобится покупка специального баллончика для очистки карбюратора, содержащего специальную промывочную жидкость. Использование данного способа исключает очистку бензином, поскольку баллончик является своеобразным компрессором и сам продувает карбюратор с помощью своего большого давления.
Это интересно: Подбор амортизаторов Kayaba по марке авто
Оба вышеперечисленных способа эффективны в равной степени, достаточно выбрать самый удобный для себя.
При очистке карбюратора все каналы обязательно нужно промыть и продуть
Особое внимание необходимо уделить жиклерам, которые при чистке всегда откручиваются. Также нужно снять пусковой обогатитель и промыть его канал так, чтобы карбюратор по завершению очистки был абсолютно чистым как изнутри, так и снаружи. Поплавок возвращается на свое место, агрегат собирается в обратном порядке, а шланги масла и топлива подключаются заново
Чтобы скутер завелся, бензин нужно прокачать в поплавковую камеру, а также перенастроить холостые обороты и качество смеси (только при отклонениях в работе)
Поплавок возвращается на свое место, агрегат собирается в обратном порядке, а шланги масла и топлива подключаются заново. Чтобы скутер завелся, бензин нужно прокачать в поплавковую камеру, а также перенастроить холостые обороты и качество смеси (только при отклонениях в работе).
Принцип работы карбюратора скутера Yamaha Jog и его ремонт
Карбюратор – это основной элемент топливной системы практически на всех 2-х тактных скутерах. Рано или поздно владельцы скутеров сталкиваются с проблемой, которая касается ремонта карбюратора. Зачастую речь идет именно о регулировке карбюратора.
Во многих случаях владельцы скутера боятся собственноручно устранять данную проблему. Это обосновывается на недостаточных знаниях устройства карбюратора. Далее в статье попытаемся поэтапно разобрать регулировку карбюратора на скутере Ямаха Джог. Топливный элемент на скутерах Ямаха имеет простую конструкцию. Поэтому, во время его регулировки не должно возникнуть каких-либо проблем даже у новичка.
Ходовая часть и тормоза • Особенности производства
см Пуск Электро кикстартер Параметры поршня ход; диаметр 3,93 см; 4 см Мощность двигателя Максимально 7 лошадиных сил 6500 оборотов в минуту Шасси тормоз; колёса Барабанный; 3,00-10 Подвески передняя; задняя Телескопическая вилка; пружинный амортизатор. Кладем выкрученные жиклеры в поплавковую камеру, в которую предварительно вкручиваем сливной болт и заливаем поплавковую камеру любой жидкостью для чистки карбюратора.
Параметры (длина; ширина; высота) | 167,5 см; 63 см; 99,5 см |
Вес | 69 кг |
Скорость | Максимум 60 км в час |
Объём баков (топливный; масло) | 5 л; 1,3 л |
Грузоподъёмность | 150 кг |
Двигатель | Двухтактовый, вариаторный с принудительным воздушным охлаждением |
Модель двигателя | AF 34 E |
Расход топлива на 100 километров | 1,85 л |
Объём двигателя | 49,9 кв. см |
Пуск | Электро/кикстартер |
Параметры поршня (ход; диаметр) | 3,93 см; 4 см |
Мощность двигателя | Максимально 7 лошадиных сил (6500 оборотов в минуту) |
Шасси (тормоз; колёса) | Барабанный; 3,00-10 |
Подвески (передняя; задняя) | Телескопическая вилка; пружинный амортизатор |
Как почистить забитый глушитель на мотоцикле и скутере?
Для многих автовладельцев не является проблемой вопрос, чем очиститьвыхлопную трубу автомобиля, но вот когда речь заходит о скутере – ситуациях осложняется. Ведь глушитель на скутере имеет совершенно другие размеры и форму. Многие даже считают, что он не может загрязняться. На самом деле это далеко не так, и засоренный глушитель может даже вывести из строя двигатель скутера. Чтобы не допустить подобного – внимательно читайте данную статью.
Основные симптомы засорения глушителя на скутере
Каждый владелец скутера должен знать, как проверить, забит ли глушитель. Вернее даже не проверить, а понять, что скутер начал работать хуже по причине загрязненной выхлопной системы. К сожалению, на подобных транспортных средствах проблемы с глушителем возникают чаще всего.
Причиной загрязнения глушителя скутера зачастую становятся остатки от горючих жидкостей – бензина и моторного масла. При этом, если будет использоваться некачественное горючее и смазочная жидкость, загрязнение системы выхлопа будет происходить намного быстрее. Нетрудно догадаться, что неисправность двигателя скутера будет приводить к тем же последствиям.
Владелец двухколесного транспортного средства может наблюдать выход из строя глушителя в виде таких симптомов:
• скутер очень плохо заводится, иногда на это приходится тратить от 30 секунд до 3 минут;
• регулярно возникают проблемы с тягой;
• невозможно развить скорость во время движения;
• увеличивается расход топлива, и постоянно приходится доливать моторное масло.
Стоит отметить, что на скутерах обычно используются двухтактные двигатели, в которых выхлопная система осуществляет не только отвод выхлопных газов. В таком случае она также будет обеспечивать контроль мощности двигателя. Поэтому любые засорения глушителя, которые приводят к уменьшению толщины его каналов, всегда будут приводить к плохой работе скутера в целом.
Но стоит понимать, что проблема с мощностью скутера не всегда может заключаться в выхлопной системе. Поэтому перед тем, как перейти к чистке глушителя, необходимо внимательно осмотреть все остальные системы – возможно, есть пробоины в системе подачи топлива, или же засорились фильтры. Если же все в порядке, но скутер до сих пор не радует вас своей скоростной ездой – приступайте к глушителю.
Чтобы проверить, насколько сильно он забит нагаром и мусором, его следует демонтировать со скутера и продуть. Если глушитель относительно чистый – поток воздуха выйдет из него свободно, как из духовой трубы. Однако если он загрязнен, во время продувания будет ощущаться сопротивление. Даже если, по вашему мнению, оно совсем незначительно, все равно стоит очистить глушитель, так как со временем в нем будет собираться все больше и больше нагара, удалить который будет в разы труднее.
Как прочистить глушитель на скутере: знакомимся с разными методами
Чистка выхлопной трубы на скутере не займет очень много времени, так как, в сравнении с автомобилем, глушитель скутера не имеет таких больших размеров. Если вы не знаете, как почистить глушитель скутера, приведем сразу несколько основных методов чистки.
Чистка руками
Для данного метода очистки глушителя вам потребуется подготовить металлический тросик, один конец которого потребуется раскрутить, сделав из него что-то наподобие ершика. Этот ершик необходимо просунуть в трубу, при этом стараясь как можно чаще проворачивать, чтобы как можно лучше очистить внутреннюю поверхность глушителя от нагара. Задвигать тросик внутрь трубы стоит до тех пор, пока он не упрется в ее конец.
Как прочистить глушитель?
_________________ Когда мне было пятнадцать лет, Я копил на новенький мопед. Я жил лишь этою мечтой, Пока, как-то раз, не встретился с тобой. Ты меня обворожила, На «дискач попсовый» пригласила. Напитков много разных было. Ты меня в ту ночь уговорила.
Чистка выхлопной системы скутера от нагара
Двухтактные двигатели гораздо проще по устройству, чем четырехтактные. Однако эта простота требует определенных жертв и жертвы эти проявляются в системе выхлопа скутера. Двухтактник работает на смеси масла и бензина, которая при сгорании оставляет слой нагара на стенках камеры сгорания и системе выхлопа. При этом чем выше качество масла. Тем меньше оно оставляет нагара, а вот дешевое масло способно хорошенечко испортить выхлопную систему. Больше нагара остается и если впускной глушитель или воздушный фильтр не герметичен, в этом случае через них в систему попадает довольно много грязи и пыли. Поэтому после чистки выхлопной системы проверьте так же герметичность воздушного фильтра и соединение ее с карбюратором.
Если вы видите, как скутер начинает буквально на глазах сдавать в мощности и оборотах, а карбюратор излишне богатит смесь, начинайте не с замены поршней или карбюратора, а для начала прочистите выхлопную систему.
Перво-наперво снимите выхлопную трубу, крепление там разное для разных скутеров, но разобраться не сложно, попробуйте как поедет скутер без глушителя, если мощность значительно выросла, значит, глушитель забит. Правда без глушителя скутер может вообще не поехать. Двигатель у двухтактника настолько сильно связан с выхлопной системой, что малейшие ее изменения могут на нем отразиться весьма критически.
Теперь посмотрите в отверстие выхлопной трубы в которое входит выхлоп от цилиндра. Если там виден нагар, его нужно оттуда удалить. Сделать это удобно с помощью большой отвертки. После этого попробуйте продуть глушитель, можно ртом, только не забудьте протереть тряпочкой и подложить салфетку. Чистый глушитель продувается очень легко, а вот если сделать это не удается, вам придется его хорошенько чистить.
Чистка глушителя дело не простое. Эффективнее всего будет вскрыть его, все выскоблить и выжечь паяльной лампой, но при этом внешний вид глушителя сильно пострадает и восстановить его будет сложновато. Из плюсов можно отметить так же то, что при вскрытии вы можете убрать там парочку перегородок, от этого вырастет мощность движка. Можно не вскрывая глушителя прокалить его до красна паяльной лампой, а затем попытаться вытряхнуть из него грязь, обстукивая ее молоточком, правда эффективность этого метода весьма и весьма низкая, а перекрашивать глушитель все равно придется.
Можно почистить глушитель химическим способом, для этого прокалите его паяльной лампой, пока из него не перестанет валить огонь и дым, затем вытрясите все, что отвалилось в процессе. Закройте одно из отверстий глушителя, а во второе влейте раствор для чистки чайников от накипи или просто раствор лимонной кислоты, после этого прогревайте глушитель паяльной лампой, чтобы жидкость в нем кипела. Прокипятите его подольше, остудите и слейте раствор, процесс желательно повторить, получается долго, но весьма и весьма эффективно.
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
- Жиклеры.
- Игла, дозирующая поступление кислорода.
- Золотник.
- Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.
Поделиться4Вторник, 5 апреля, 2011г. 11:45… Особенности honda dio 27
Регулировка карбюратора хонда дио 27 — Авто журналПодвеска оснащена спортивной телескопическими амортизаторами спереди, передний тормоз оснащен механическим ведущим задним типом с большим диаметром 95 мм для базовой модификации Дио, а модификации Dio SR и Dio ZX оборудованы отличными гидравлическими дисками. С 2001 года выпускалась версия Honda Dio Smart, отличавшаяся новым двигателем, который потерял часть мощности из-за ужесточившихся экологических требований. |
Honda Dio af68: технические и ходовые характеристики скутераМодели Величина в мм AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27; 15-650 Smart Dio AF56, DX AF57; Z4 AF57 17,7-670 ZX AF28 18-662 ZX AF35 18-667. Тащить Dio к официальным дилерам, жадно потирающим руки, смысла нет никакого скутер прост, как три рубля, и разобраться в его конструкции по силам абсолютно всем. |
Итоги • Некоторые наделённые передними корзинами.
Преимущества и недостатки
что может быть, когда заправляемся, скажем, 2 литра, уровень бензина показывает в 2 раза меньше бензина ?? и я начал есть много газа, не наблюдая утечки газа, но есть много, как уменьшить потребление бензина? и может ли забытый глушитель вызвать большой расход? Хонда Мопед 35, Спасибо!
Инструкция по ремонту Honda Dio
Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.
Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.
- процесс регулировки проводят на хорошо прогретом двигателе;
- если есть сомнения в засоре — карбюратор чистят и тщательно промывают;
Сама настройка подразумевает регулировку:
- холостого хода;
- качества смеси (перемещая иглу и используя;
- специализированный винт;
- количества топлива в поплавковой камере;
Ремонт двигателя Хонда Дио
Её подвеска выгодно отличается от предыдущих моделей, так как на скутере установлены более комфортные и более долговечные масляные амортизаторы вместо пружинных. Ну, начнем с того что я вообще скутер не хотел, был уже и мотоцикл, но тут мне позвонил брат, который знает о моей страсти к мототехнике, и сказал, тут скутер продают, безпробежный, ну я сказал закидывай в кузов.
Ходовая часть и тормоза • Особенности производства
см Пуск Электро кикстартер Параметры поршня ход; диаметр 3,93 см; 4 см Мощность двигателя Максимально 7 лошадиных сил 6500 оборотов в минуту Шасси тормоз; колёса Барабанный; 3,00-10 Подвески передняя; задняя Телескопическая вилка; пружинный амортизатор. Кладем выкрученные жиклеры в поплавковую камеру, в которую предварительно вкручиваем сливной болт и заливаем поплавковую камеру любой жидкостью для чистки карбюратора.
Параметры (длина; ширина; высота) | 167,5 см; 63 см; 99,5 см |
Вес | 69 кг |
Скорость | Максимум 60 км в час |
Объём баков (топливный; масло) | 5 л; 1,3 л |
Грузоподъёмность | 150 кг |
Двигатель | Двухтактовый, вариаторный с принудительным воздушным охлаждением |
Модель двигателя | AF 34 E |
Расход топлива на 100 километров | 1,85 л |
Объём двигателя | 49,9 кв. см |
Пуск | Электро/кикстартер |
Параметры поршня (ход; диаметр) | 3,93 см; 4 см |
Мощность двигателя | Максимально 7 лошадиных сил (6500 оборотов в минуту) |
Шасси (тормоз; колёса) | Барабанный; 3,00-10 |
Подвески (передняя; задняя) | Телескопическая вилка; пружинный амортизатор |
Регулировка уровня топлива в поплавковой камере.. Качественные показатели
Регулировка Карбюратора Хонда Дио 35 ~Производитель представляет широкую линейку этих мотосредств, в числе которых Dio AF 18, Dio AF 35 ZX, Dio AF 28 SR, Dio AF 34, Dio AF 35 ZX, Dio AF 28 SR, Dio AF 34. Подобью расходы, что было купленопоменяно, за три года эксплуатации Масло моторное Зик 2т 2литра полусинтетика -300р литр п-ва Корея Ремень вариатора пр-ва Тайвань 1шт 350р Аммортизатор задний пр-ва Тайвань усиленный, 1 шт 880р Лист парралона для воздушных фильтров 1 шт п-во КНР Ремкомплект безкамерных шин был один прокол -600р пр-ва КНР итого 2630р за два мотосезона пробег 18 тыс. |
- из-за большого спроса сложности с приобретением;
- не подходит для зимних поездок;
- довольно не дешёвое СТО;
- малую величину дорожного просвета (между дорогой и рамой);
- любителям гонок на скутерах не хватает предложенной скорости;
