Целесообразность использования универсального коммутатора на скутере

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

• Плюс (12В)
• Минус
• Датчик Холла
• Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно

Стоит начать с того, что DC по размеру значительно больше

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение ~ 160V.

DC имеет другой тип питания – от аккумулятора, поэтому у него ~ 12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

Целесообразность использования универсального коммутатора на скутере

Одной из ступеней системы зажигания скутера является коммутатор. По своей сути – это доведенный до идеала мозг скутера. Именно коммутатор определяет момент зажигания и его качество, именно коммутатор позволяет отсечь максимальную грань оборотов коленвала, тем самым ограничивает максимальную скорость скутера в пределах заданного значения.

По своей структуре он довольно сложный, но в то же время крайне редко выходит из строя, так как за долгие годы производства скутеров его начинка доведена до максимальной грани надежности.

Сегодня можно встретить несколько типов коммутаторов в зависимости от типа двигателя и собственных предпочтений производителей скутеров. Наиболее простая система у моделей, установленных на двухтактных скутерах Honda начала 90-х годов (подтип модели AF-18E). Она очень надежна и работает отдельно от бортовой сети скутера. Преимущество такой системы в том, что при значительной перегрузке общей бортовой системы, например, при установке дополнительных осветительных приборов, система зажигания будет работать в штатном режиме, и выход ее из строя из-за подобных переделок исключен.

Иная система используется в двухтактных скутерах Suzukiконца 80-х и начала 90-х годов. Коммутатор и катушка зажигания там собраны в одном блоке, который довольно часто выходит из строя и ремонту не подлежит.

Обе системы коммутаторов очень удачно скопированы производителями китайских скутеров и поголовно применяются в производстве даже новых моделей. Кроме того, некоторые производители пытаются внедрить свои технологии по удалению из системы ограничителей оборотов, часто меняют распиновку и т.д.

В связи с этим, очень часто на форуме мы встречаем скутеристов, которые не могут подобрать подходящий коммутатор для конкретной модели скутера, часто китайского производства. Родная деталь вышла из строя, а найти именно такую модель довольно проблематично.

Тем не менее, с поиском деталей для японских скутеров проблем практически нет. В этой нише есть желающие приобрести модель коммутатора без ограничителя оборотов. Они не задумываются о возможных последствиях, которые мы рассматривали в разделе «тюнинг скутера». Для японских скутеров выпускается огромное количество запчастей прекрасного качества, в частности, тайванских производителей. Эти коммутаторы представляют собой копии оригиналов с аналогичной начинкой, где ограничители оборотов все же присутствуют. Не следует для японской техники подбирать модели коммутаторов без электронной отсечки. Как показывает практика, ресурс двигателя после этого падает значительно, в отличие от китайских четырехтактных скутеров увеличенной кубатуры, где подобный «тюнинг» сказывается менее болезненно.

Буквально недавно на прилавках магазинов появились универсальные коммутаторы. По заявлению производителя, они способны работать как на переменном, так и на постоянном токе, а также подойдут для подавляющего большинства китайских четырехтактных скутеров и некоторых моделей скутеров японского производства. Пример такого ноу-хау широко представлен тут: универсальный коммутатор.

Как видно из описания, тут нет ограничителя оборотов двигателя, есть возможность регулировки угла опережения зажигания и подключения в сеть постоянного тока вместо переменного. Одним словом, если ваш коммутатор сломался и вы не нашли ничего подобного в магазине, но дружите с электрикой, ваш скутер будет на ходу.

Нам еще не приходилось тестировать подобные экземпляры, но сама идея создания одного коммутатора, который можно установить практически на все модели китайских четырехтактных скутеров, решает множество проблем в дальнейшем при подборе запасных частей.

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

• Если масса есть — тестер запищит
• Если масса плохая — на дисплее тестера побегут цифры
• Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

• Если масса плохая — ищете в проводке обрыв или окисление
• Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
• Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Общая диагностика

Если двигатель мопеда заглох, сперва следует выяснить, почему это случилось. Ведь среди главных причин, по которым мотор глохнет в дороге или отказывается заводиться, только две — это отсутствие топлива или невозможность воспламенить смесь. Зачастую при первой диагностике выясняется, что бензин в баке есть, и топливная смесь подается в цилиндры за счет разряжения. И поэтому виной всему является то, что пропала искра на скутере. Чтобы убедиться в этом, необходимо просто выкрутить свечу из ее штатного отверстия в головке блока. Затем она вставляется в колпачок, ее конец прикладывается к корпусу мотора.

Далее двигатель заводят и смотрят на электроды. Также следует проверить элемент не только на наличие искры, но и на состояние электродов. Свеча может быть сухой либо влажной. Если электрод влажный, тогда виной всему не система питания и карбюратор, а отсутствие искры. Если пропала искра на скутере 4Т, причины могут быть различными. Самые вероятные мы рассмотрим ниже.

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Разница между стендом и вторым скутером

Допустим, вы задались вопросом о том, как проверить коммутатор на скутере 2Т. Вы прочитали данную статью и поняли, что простое использование тестера не даст вам результатов, которые вам необходимы. Поэтому вы встаете перед вопросом о том, обзавестись ли стендом, или же все же попробовать найти другой скутер для проверки. Многие люди склоняются ко второму варианту, так как он выглядит намного более простым и удобным. Однако вам все же стоит задуматься о первом, так как у него есть несколько существенных преимуществ. Одно из самых больших заключается в глубине проверки: если с помощью второго скутера вы просто сможете проверить функциональность коммутатора и некоторые детали его работы, то на стенде у вас будет полный размах возможностей. Все будет у вас перед глазами, вы сможете использовать тестер на любом элементе, устанавливать нужное вам количество оборотов, чтобы провести проверку на различных степенях нагрузки и так далее. Вы даже сможете проверять совместимость коммутаторов с катушками зажигания, а также придумывать любые проверки и тесты, которые позволит вам ваше воображение.

В общем, у вас будет полный полет фантазии. Вы получите ответ на вопрос не только о том, как проверить, работает ли коммутатор на скутере. Вы сможете получить ответ вообще на любой вопрос, который будет касаться вашего транспортного средства. Однако сразу стоит сказать, что если вы просто решили приобрести скутер на пару лет, чтобы потом пересесть на мотоцикл или машину, то не стоит тратить время и средства. Стенд больше подходит тем людям, которые уверены в том, что многие годы будут ездить на скутере.

Стоковый коммутатор на скутер

Штатный или оригинальный выключатель – это тот, который устанавливается на автомобиль с завода. Его главное преимущество перед другими заключается в том, что он уже разработан для оборудования, с которым работает, часто с ограничителем, так что двигатель не развивает опасные для жизни обороты и ресурсы коренных подшипников, всего кривошипа, групп цилиндров поршни и другие конструкции и агрегаты. Коммутатор серии – главный источник долговечности, экономичности и долговечности хорошо спроектированного двигателя. Те, кто рискуют поменять заводской переключатель на спортивный (тюнинг), сильно рискуют. Еще больше риски для тех, кто не до конца понимает, что они собираются делать. Неопытная установка таких деталей и их последующее использование с обычным двигателем часто приводит к снижению ресурса и летальному исходу двигателя, иногда в один и тот же день.

Проверка коммутатора

Чтобы не терять попусту время — проверку стоит начинать с проверки электрического импульса, который накапливается в коммутаторе и в нужный момент поступает к катушке зажигания.

Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.

• Если лампочка гореть не будет — проверяем модули, которые обеспечивают работу коммутатора
• Если лампочка загорится — коммутатор и модули обеспечивающие его работу исправны и причину отсутствия искры следует искать не в коммутаторе, а например в катушке зажигания, массе или проводах подводящих к ней ток

При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала

По сути вопроса

Что есть такое «спортивный» коммутатор? Это самый обычный коммутатор только с встроенным модулем регулирующем угол опережения зажигания только и всего. Модуль может быть полностью автоматический, программируемый или с ручным корректором.

В мире высоких технологий (расслабьтесь, скутеры к ним не относятся) — возможность изменять угол опережения зажигания — вещь очень полезная, но только при условии того, что ваш двигатель будет настроен на отдачу максимальной мощности в зоне высоких оборотов, то есть форсирован по оборотам. Во всех остальных случаях — эффект от установки якобы «спортивного» будет нулевым (во всяком случае для вас).

Системы зажигания скутера

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как известно, зазор на скутерах является регулируемым

Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм)

Как известно, зазор на скутерах является регулируемым. Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм).

Система зажигания скутера предназначена для воспламенения горючей смеси в цилиндрах двигателя. Огромное значение при этом имеет момент воспламенения, который осуществляется посредством свечи. С центрального ее стержня поступает искра. Напряжение в данном случае может достигать 15-30 тыс. вольт.

Требуемое для нужного искрообразования высокое напряжение образуется, как известно, в катушке. Включает последняя сердечник с намотанными обмотками (первичн/вторичн).

На всех скутерах последнего года выпуска устанавливается БСЗ. В плане эффективности и преимуществ она значительно превосходит устаревшие контактные системы (они тоже устанавливались на скутерах раньше).

В свое время на скутерах было принято устанавливать магнето. Эта система зажигания тоже контактного типа, однако имеет различия. Так, катушка в такой системе находится в статоре, и выполняет одновременно несколько функций – обеспечивает еще и генератор.

Преимуществом системы магнето является простота. В данном случае нет катушки выносного типа, нет лишних проводов и разъемов. На свечу идет только провод высокого напряжения. Естественно, имеется и большой недостаток, связанный с мощностью искры. Дело в том, что размеры катушки не могут быть большими из-за габаритов магнето, а это усложняет увеличение мощности искрообразования.

Еще один недостаток связан с быстрым нагреванием катушки. Она находится внутри генератора, и этим обуславливается такое явление. В результате этого заметно снижается эффективность.

Интересный момент. Магнето повсеместно использовалось не только в мотоциклах и скутерах, но и в автомашинах до середины прошлого столетия. В замену ей выходит конструкция, оснащенная выносной катушкой.

БСЗ система скутера – это новый шаг вперед. Появилась она из-за бесспорного недостатка устаревшей системы, связанного с подгоранием контактов. Через последние проходил сильный ток, они были все время под нагрузкой и не выдерживали такой ритм. Постоянно приходилось их зачищать и регулировать.

Система типа CDI

БСЗ скутеров тоже, в свою очередь, подверглась модернизации. И появилось зажигания на разряде конденсатора или CDI. В целом функционирование такой системы аналогично функционированию КСЗ, однако в состав ее входит также особый энергопроизводитель и индуктивный датчик, выполняющий одни и те же функции с ЭБУ.

На некоторых модификациях 2-колесных средств передвижения катушка вделывается непосредственно в коммутатор. Что касается индуктивного датчика CDI, то он являет собой обмотку совершенно иного типа, напоминающую генераторную.

Конструкция системы до банального простейшая, регулятор не нуждается в питании от АКБ. Он напрямую соединен с ЭБУ или коммутатором, в составе которого есть свой конденсатор, заряжаемый непосредственно от обмотки генератора.

Такой конденсатор способен накапливать энергию искры, чтобы в момент, когда это необходимо, подавать импульс на катушку. Управляет этим самым моментом тиристор или управляемый диод, не пропускающий напряжение на массу.

Опережение зажигания скутера

Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.

Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.

Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.

Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.

Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке» Полезные советы скутеристу Чертёж съёмника вариатора ‘Тревожный чемоданчик’ скутериста Проблемы со скутером Словарь технических терминов Словарь скутериста Степень сжатия, компрессия двигателя, и октановое число Масло для двух- и четырехтактных двигателей Маркировка шин, таблица индексов скорости и нагрузки шин Опережение зажигания скутера Схема простейшего коммутатора, без электронного опережения Кавказский впрыск Электроскутер ? История скутера Светодиодная подсветка на скутер Шлем, очки и контактные линзы Учебник по выживанию для мотоциклистов

Проверка питания коммутатора типа DC CDI

Если у вас провод высоковольтной катушки генератора висит без дела (при условии, что так все и было с завода, а не после вмешательства какого-нибудь «гуру») — переключаем тестер в режим измерения постоянного тока на диапазон 20 V. Ищем на коммутаторе провод питания. Обычно это провод черного или серого цвета, касаемся одним щупом массы, другим — провода питания:

• Если на дисплее пойдут нули — ищите обрыв в проводке питания
• Если напряжение будет значительно меньше 12v — ищите окисления или проверьте заряжен ли у вас аккумулятор
• Если напряжение будет 12v или немного больше, то с питанием все в порядке и можно проводить проверку дальше

С питанием этого коммутатора полный порядок

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.

Неисправности в работе электрооборудования

1. Обгорание контактов – происходит по причине нарушения соединения клемм или пробоя конденсатора. Необходимо заменить конденсатор и зачистить контакты.
2. Слабая искра. Устраняется заменой свечи. Если не помогает, следует причины искать глубже.
3. Ротор цепляется за статор. Ликвидируется путем замены подшипника.
4. Повреждение изоляции обмоток. Результатом будет отсутствие искры. Если данная проблема возникла в дороге, можно попытаться поменять клеммы местами и так добраться до гаража. Мотоцикл в таком случае придется заводить с хода.

Все названные неисправности можно предотвратить, если постоянно контролировать состояние данных элементов. Как известно, профилактика обходится дешевле, чем ремонт.

Коммутатор на автомобиле и скутере

Многие автолюбители могут удивиться, так как они знают, что проверка коммутатора на автомобиле – это минутное дело. Для этого нужно всего лишь использовать вольтметр, который иногда даже поставляется прямо с автомобилем. Просто нужно знать, куда что подключить, и никаких проблем вообще не возникает. Однако в случае со скутером все немного иначе.

Если вы хотите работоспособность коммутатора на скутере самостоятельно, то вам стоит помнить, что точных измерений вы не сможете добиться, если ваш коммутатор останется на том же месте, где он всегда находится. Более конкретно все это будет рассматриваться немного позже, сейчас же вам нужно просто понять, что проверка коммутатора на автомобиле и на скутере – это немного разные вещи, так что не стоит думать, что процесс будет идти идентично. Читайте дальше, и вы коммутатор на скутере мультиметром, совсем как на машине, и в чем же недостатки этого метода.

Где у скутера находится коммутатор? – Alisa-motors

Коммутатор такая вещь, которая очень боится влаги и тем более попадания на него воды. Поэтому производители скутеров стараются установить коммутатор где-нибудь под пластиком или под сиденьем. Такое чаяние вполне логично и оправдано.

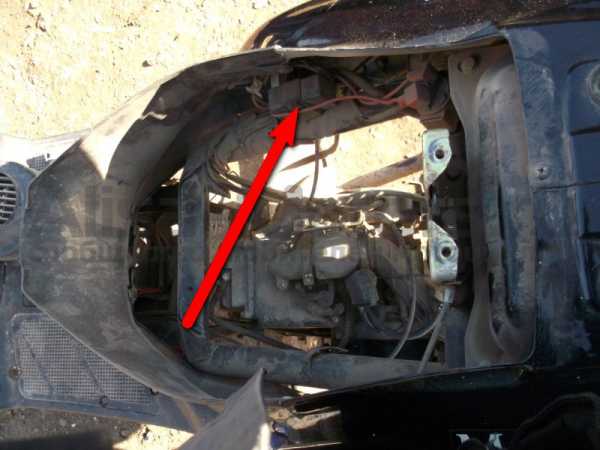

У большинства «китайцев» коммутатор установлен в районе моторного отсека (как на большинстве автомобилей), на большинстве — на раме с правой стороны. Чтобы до него добраться нужно снять подседельную емкость и осмотреть раму на предмет нахождения на ней небольшой черной коробочки к которой подключен штекер с проводами — это и будет искомый нами коммутатор (для те кто не знает)

У некоторых моделей скутеров коммутатор может находится в глубине пластика чуть ли не под ногами водителя, у других — под баком

Если у вас какой-нибудь супер-пупер «китаец» на котором у вас никак не получается отыскать столь нужный каждому скутеристу давайс, не отчаиваемся, собираем волю в кулак и пробуем включить логику: коммутатор работает в тесной паре с генератором — это два полностью зависящих друг от друга устройства. У генератора есть две обмотки, которые обеспечивают работу коммутатора. Провода этих обмоток всегда подключаются напрямую к коммутатору.

Ваша задача: найти выход проводов генератора из двигателя и продвинутся по нему до двух разъемов: штекера и двух круглых клемм

После того как два провода с круглыми клеммами будут найдены — двигаемся по этим проводам пока 100% не упремся в то, что нам нужно
