Особенности украшения
На сегодняшний день самым простым и эффектным способом доработать экстерьер авто являются т.н. «ангельские глаза». Такой тюнинг представляет собой установленные на фары светящиеся кольца. Эти кольца устанавливаются на переднюю оптику машины. Впервые такое своеобразное решение появилось на продукции компании BMW. Через некоторое время светящиеся кольца на фары стали продаваться как отдельный апгрейд транспортного средства
Обратите внимание! «Ангельские глазки» на сегодняшний день можно как приобрести в магазине, так и сделать своими руками. При этом их изготовление достаточно простое и многие автолюбители предпочитают именно второй вариант для своего авто
«Ангельский» тюнинг машины
Стоит заметить, что покупные ангельские глазки на автомобиль изготавливают их специальных неоновых трубок. Их сгибают и устанавливают на передние фары. Также в установке используется блок розжига. После установки этой оптической системы на фары, свет получается более приятным и ярким. Отдельно стоит отметить, что некоторые водители используют такой тюнинг в качестве дневных ходовых огней или габаритов. На сегодняшний день подобное украшение автомобиля пользуется огромной популярностью и встречается очень часто. Это связано с тем, что их можно поставить на фары самых разнообразных моделей авто (как отечественных, так и зарубежных). Для разных моделей машин данный вид тюнинга может различаться по базовым параметрам:
- габариты;
- цвет свечения;
- диаметр кольца.
Если все сделать как надо, то вы получите эксклюзивную машину.
Материалы для ангельских глазок и процесс установки своими руками
В качестве основного сырья нужно взять бесцветные пластиковые палочки. Герметик обеспечит надежное крепление колец между собой. За красивое свечение, разумеется, отвечают светодиоды, а за исправную работу нашей небольшой схемы – резисторы с сопротивлением 2 кОм. Как видите, ресурсов нет так уж и много. На каждое из колец нужно подобрать несколько светодиодов. Тут мы не назовем точную цифру, т.к. для каждого автомобиля требуется кольцо определенной формы. А теперь по порядку:
Из каждой палочки нам нужно изготовить кольцо. Задачу можно облегчить при помощи банки нужного диаметра – для фар отечественных автомобилей отлично подходит стандартная банка от кофе. Теперь вооружаемся строительным феном и нагреваем трубку (можно воспользоваться духовкой, если под рукой нет фена). Далее следует накрутить трубку на банку – после остывания пластик останется в том же положении.
Разумеется, без светодиодов дело не продвинется. Нам нужно попытаться измерить диаметр трубок, чтобы знать, какой размер светодиодов нам нужен. Лучшим решением будет покупка светодиодов после изготовления трубок: берем пластиковое кольцо с собой и прикладываем к нему подходящий светодиод. Размер определили. Теперь делаем отверстия нужного диаметра в концах кольца. Нужно укоротить ножки диодов таким образом, чтобы длина не была больше 5 миллиметров.
Надеемся, что с паяльником вы обращаться умеете: соединяем ножки светодиодов между собой. Не забываем, что минус нужно паять к минусу, а плюс, соответственно, к плюсу. Как определить полюса? Ножка со знаком «+» расположена в утолщенном диаметре. Также можно взять тестер, если такой инструмент есть под рукой
Теперь припаиваем ножки светодиодам к проводам – важно не перепутать полярность.
Нам нужен провод длиною в 15-16 миллиметров. К нему следует припаять балластное сопротивление. Теперь припаиваем провод ко второй ножки резистора.
Самым удобным средством для крепления светодиодов считается обыкновенный лак для ногтей
Разумеется, нужно брать бесцветный. Чтобы тюнинг передних фар получился удачным, нужно наносить всего одну каплю на каждый из торцов. Нужно подождать с полчаса, чтобы лак хорошенько высох. Лак не только обеспечит прочное крепление, но и даст плотный контакт палочки и диода. Как результат, удачный тюнинг фар своими руками.
Теперь припаиваем провод ко второй ножки резистора.
Самым удобным средством для крепления светодиодов считается обыкновенный лак для ногтей. Разумеется, нужно брать бесцветный. Чтобы тюнинг передних фар получился удачным, нужно наносить всего одну каплю на каждый из торцов. Нужно подождать с полчаса, чтобы лак хорошенько высох. Лак не только обеспечит прочное крепление, но и даст плотный контакт палочки и диода. Как результат, удачный тюнинг фар своими руками.
Установка и подключение ангельских глазок
Наша конструкция завершена, теперь нужно позаботиться о качественном подключении. Подсоедините конструкцию к питанию, чтобы убедиться, что свет распределяется по трубке равномерно. Теперь пора снимать стекло фар – обычно водители эту процедуру не любят, частенько стекло просто случайно ломают. Если же вы все-таки извлекли стекло целым, то обязательно пометьте какой-нибудь бумажкой или маркером дальнее стекло и ближнее.
Отражатель фар должен блестеть от чистоты: провести очистку помогут тампоны или ватные палочки. Не рекомендуется брать чистящие средства на основе спирта. Если стекла новые, то их можно обработать герметиком – этого хватит. Светодиодные фары размещаются внутри фар таким образом, чтобы замок находился сверху. Если в конструкции фар есть отверстия или мелкие ниши, то лучше поместить провода туда. Разумеется, кольцо нужно поставить рисками к лампочке.
Когда кольца вмонтированы, при помощи герметика нужно заполнить пространство по краю фары между отражателем и стеклом. Этим действием мы вытесняем лишний воздух. Фары можно подключить к бортовой сети только тогда, когда герметик высохнет, а затем установить их на штатное место.
Как поставить ангельские глазки?

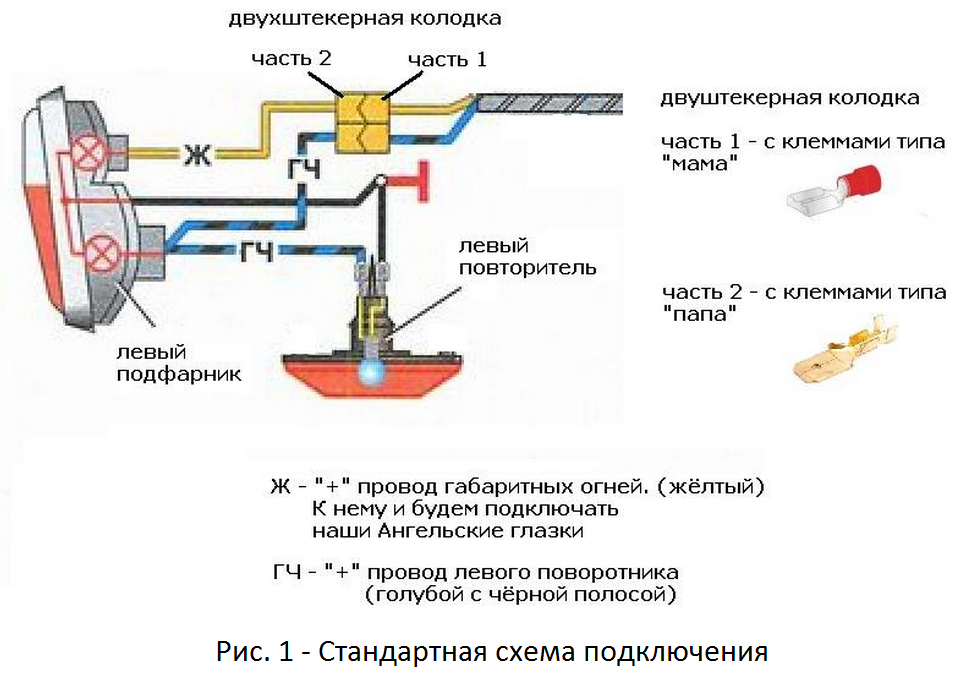

Давно задаетесь вопросом о том, как подключить ангельские глазки и установить их в оптику вашего авто? Мы предлагаем вам просмотреть небольшое руководство по монтажу.
После проведения данных операций вам нужно определить дальнейший тип подключения:
| Подключение ангельских глазок к габаритам | Ангельские глазки на замену габаритным огням |
| Подключить провод глазки«+» к клемме «папа» (вторая часть двухштекерной колодки) | Для начала отключите «родные» габаритки машины |
| Предварительно очищаем небольшой участок провода | В двухштекерной колодке нужно вынять клемму «папа» (отделите провод от колодки и тем самым отключите габариты) |
| Соединяем при помощи спайки или скручиваем вместе | К клеме «папа» нужно подключить «+» от ангельских глазок и соединить их. |
| Изолировать места соединения полюсов | Все места соединений должны быть изолированы во избежание короткого замыкания |
| Клему ангельских глазок «-» подключают к кузову авто. | Клемму ангельских глазок «-» отводим под соединение с кузовом авто |
| Для того, чтобы произвести подключение нужно небольшой участок провода оголить и сделать на конце петлю и прикрепить к корпусу машины | Те же действия, что и в первом варианте подключения |
Как закрепить ангельские глазки, способ №2
Данный способ подключения не зря называется «щадящим». Название обусловлено тем, что глазки будут автоматически отключаться при включении фар дальнего света. Если вы собираетесь использовать светодиодные ангельские глазки, то данный вид подключения будут благоприятно влиять на процесс пользования, так как максимально продлять срок эксплуатации осветительных устройств. На это есть одновременно 2 причины.
Первая состоит в том, что температура диодов будет ниже при отдельном использовании. Вторая – экономия ресурса диодов при их выключении по необходимости. При одновременной работе фар и глазок последние практически не выделяются на общем фоне, а значит, они бесполезны в данном случае.
Данный метод установки не рекомендуется тем, кто не разбирается в проводке машины. В таком случае, вам лучше обратиться к стандартной схеме.
1. Пропускаем провода в моторный отсек.
2. Далее, после затягивания проводов ищем колодки и разъединяем их.
3. В данном случае провод желтого цвета должен отвечать за «+» габариток. Чтобы подключить АГ нужно реле.
4. Закрепляем реле в машине неподалеку от фар. Одно реле идет на правый «брызговик», другое на левый.
5. Желтый провод («+» габариток) нужно вынуть из первой части двухштекерной колодки. Далее присоединяем клемму «мама» на клемму «87» реле.
6. К клемме «30/51» нужно подключить «+ »провода АГ.
7. К клемме «86» стоит подключить массу (завершить соединение с машиной и ее кузовом).
8. Ищем реле на ближний/дальний свет («брызговики» машины).
9. От обоих реле делаются ответвления к клеме «86». Лучше всего ответвления сделать с клеммой «мама».
10. Далее к обоим ответвлениям припаиваем диоды Д1 и Д2
Тут важно соблюдать полярность диодов, ее можно проверить тестером.
11. Теперь можно подключить диоды к клеме «85» и реле.
12
Тоже самое делаем со второй стороной.
При отключении глазок на дальнем свете также можно использовать и дополнительный регулятор яркости. С его помощью вы сможете регулировать яркость ангельских глазок при свечении.
«Ангельские глазки» – это наименование дизайна фар, который появился изначально у BMW, но из-за привлекательного вида получил распространение в ряде иномарок, и даже отечественных авто. Установка «ангельских глазок» впервые появилась в BMW 5-series модели E39 после рестайлинга в 2001 году, а затем в E46. Сейчас «ангельские глазки» на «Ниву», ВАЗ и другие авто устанавливают на большинстве СТО, но процедура выполнима и вручную.
Установка «ангельских глазок» самостоятельно
Как установить эти изделия самостоятельно, хочется узнать многим автовладельцам, которым нравится модернизировать внешний вид автомобиля. А ведь высококачественный тюнинг при отсутствии надлежащей оптики таковым считаться не может.
Рассмотрим процесс на примере установки неоновых трубок. Для начала необходимо заняться подготовкой посадочного места в фаре. Чтобы это сделать, фару придётся снимать.
После этого понадобится демонтировать стекло. Делать это следует чрезвычайно аккуратно. После удаления стекла пазы, в которых оно крепилось, очень тщательно очищаются от остатков герметика. Очень хорошо в этом случае помогает бензин.
При установке следует учитывать эстетическую составляющую. Чтобы «ангельские глазки» идеально сочетались с цветом автомобиля, нужно знать некоторые нюансы. Так, например, для светлых автомобилей лучше выбирать неоновые. Если же такой возможности нет, то подойдут и светодиодные, но они должны излучать синеватый цвет. А вот насыщенно белый цвет светодиодов прекрасно подходит для тёмных и чёрных автомобилей.
После разборки и чистки фары можно монтировать в неё «ангельские глазки». Делается это достаточно просто. На внутреннюю часть кольца наносится герметик, не имеющий цвета. После этого изделие накладывается на поверхность отражателя фары и хорошо к ней прижимается. Подключать устройство к автомобильной сети можно только после того, как герметик полностью высохнет.
Собранное устройство необходимо проверить на работоспособность, для чего к нему подключается питание. Только после этого фару можно собирать. Для этого в паз наносится слой бесцветного герметика, на который и сажается стекло. Опять следует дождаться, пока герметик полностью встанет, и только после этого фару можно ставить на место и подключать.
Простой способ изготовления «ангельских глазок» своими руками — в видео:
Ангельские глазки послужат прекрасным декоративным элементом транспортного средства, которое на протяжении длительного времени будет радовать глаз самого водителя и прочих участников дорожного движения. Представляет оно собой специализированные светящиеся кольца, подчеркивающие форму фар и элегантно выделяющие авто в потоке других машин. Газоразрядные осветительные элементы высочайшего качества сборки основываются на технологии CCFL.
Ангельские глазки на ВАЗ 2121, 2131 Нива послужат не только превосходной деталью оформления, но также и окажутся невероятно практичными – как правило, они применяются как дневные ходовые огни, которые требуются во время езды в соответствии с законодательством. Благодаря мощности их свечения, Ваш автотранспорт можно будет увидеть издалека при любых погодных условиях, даже при самой затрудненной видимости. За счет этого обеспечивается безопасность езды в любое время суток.
Установку CCFL-глазок Вы с легкостью сможете произвести собственными силами – Вам не потребуется особых инструментов и навыков, либо же Вы можете обратиться в любой сервисный центр, уложившись в промежуток от 1,5 до 3 часов.
Приобретайте световую продукцию только самого высшего качества – цените себя, свою безопасность и облик своего транспортного средства!
Подключение ангельских глазок
Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.
А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.
Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.
Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.
Ангельские глазки являются дополнительным устройством освещения транспортного средства (ТС) и по своей сути попадают под требования, выдвигаемые к дневным ходовым огням (ДХО). В соответствии с п.6.19.7 ГОСТ Р 41.48-2004 ходовые огни должны включаться при запуске двигателя и отключаться при его останове.
Кроме этого включение фар головного света должно приводить к отключению ДХО, поэтому подключение ангельских глазок должно производится в соответствии с определенной схемой подключения ДХО. Отсюда следует, что подключение ангельских глазок по всем правилам можно реализовать через пятиконтактное реле или через блок управления ДХО.
Если в комплекте с CCFL-кольцами поставляется блок розжига (с LED-кольцами стабилизатор тока), то его следует подключать между 30 выводом реле и глазками. Вообще, любые светодиодные ДХО нужно эксплуатировать вместе со стабилизатором тока или напряжения (для LED-лент), чтобы избежать влияния бросков напряжения в бортовой сети 12 В.
Второй вариант подразумевает подключение ангельских глазок через блок управления ДХО (контроллер ДХО), который можно купить в любом автомагазине. В этом случае сборку производят в соответствии со схемой, приведенной в инструкции к изделию. Применение промышленно выпускаемых блоков управления ДХО является оптимальным вариантом для подключения ангельских глазок, так как он легко собирается, обеспечивает защиту от перегрузок и гарантирует длительную, безопасную работу.

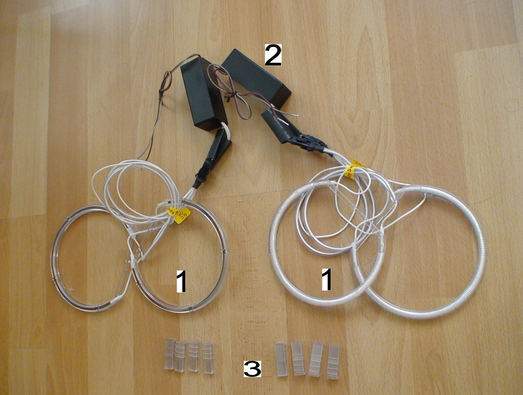

Ангельские глазки CCFL
Этот вид глазок включает в себя, стеклянную трубку, светорассеиватель, и подложку из алюминия с отражателем. В стеклянной трубке находится газ, принцип действия как у газоразрядных ламп или неоновых ламп с холодным катодом.
Честно говоря, минусов у данного вида ангельских глазок больше чем плюсов:
- Быстро выходят из строя. Первый и самый большой минус, это то, что у них ограниченный срок службы. Китайские так и вовсе быстро, перестают светить, как следует. Сначала они начинают, тускнеть, а потом и вовсе перестают работать.
- Свои блоки розжига. Для такого вида ангельских глазок, как и для ксенона, нужны свои блоки розжига, потому штатные 12 вольт автомобиля, их не раскачают.
- Долго разгораются. Еще один значительный минус, это то что они долго разгораются.
- Хрупкая конструкция. К недостаткам можно отнести и стеклянную трубку которая является основной светоизлучающего элемента. При резких перепадах температуры, она может треснуть.
В современных CCFL глазках, конечно лучше продумана их защита, но темнее тоже не на сто процентов.
Плюсами CCFL глазок можно считать, то, что в отличие от светодиодных они имеют ровное рассеивание. Кстати говоря, данный вид глазок не имеет форму круга. Вот так они выглядят на самом деле.
Как самим сделать ангельские глазки
Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.
Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам
Пошаговая инструкция изготовления колец
Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).
Порядок изготовления ангельских глазок:
- Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).
Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.
Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты
Устанавливаем и подключаем глазки на авто
Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.
Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:
- Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
- Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.
Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:
- Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
- Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
- На клемму «30/51» ставим плюсовой провод от ангельских глазок.
- Клемму «86» соединяем с кузовом машины.
- С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
- Подключаем ответвления с диодами к клемме «85» реле РС 702.
Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете
Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев
Первый вариант
Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.
Что же касается набора материалов и инструментов, то здесь понадобится взять:
Автосервис самообслуживания: как им пользоваться, выгодная экономия
- светодиоды белого цвета по 5 мм;
- резистор примерно на 330 Ом и 0,25 Вт;
- провода для соединения;
- стержень из пластика;
- либо стержень из оргстекла (диаметр от 8 до 10 мм);
- банка или крышка (1-3 литра);
- дрель с возможностью регулировки скорости;
- паяльник;
- силиконовый клей;
- фен строительного типа.
Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.
Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.
Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо
Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно
Полностью соединять концы трубки между собой не нужно.
На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.
Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.
Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.
Делаем своими руками ангельские глазки на семёрку
Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.
Ангельские глазки из светодиодной ленты
Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:
- Светодиодная лента.
- Силиконовый прозрачный герметик.
- Стабилизатор 12 В.
Стабилизатор мы будем собирать на микросхеме КР142ЕН8Б. А нужен он потому, что в бортовой сети автомобиля напряжение скачет от 12 до 14.5 В. С таким питанием светодиодная лента очень быстро сгорит.
Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.
Конечно, придется повозиться, но рано или поздно результат будет достигнут.
Блок-фара ВАЗ 2107 со снятым стеклом
Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.
Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:
Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.
Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:
Светодиодная лента с боковым свечением
Бюджетные ангельские глазки в виде колец
Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.
Для изготовления таких ангельских глазок тебе понадобятся:
- Два стержня из органического стекла длиной 30-50 см (зависит от диаметра глазок) и диаметром 8-10 мм.
- Четыре белых сверхъярких светодиода диаметром 5 мм с проволочными выводами.
- Четыре резистора номиналом в 1 кОм.
- Провода.
Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.
Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.
Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.
Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.
Спаивание светодиодов и резисторов
Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.
Теперь заизолируй схему при помощи изоленты, термоусадочной трубки или герметика (предпочтительней). Как только герметик затвердеет, АГ можно проверять. Для этого подключи провода питания к любому источнику постоянного тока напряжением 9-12 В. Это может быть батарейка «Крона», автомобильный аккумулятор или просто сетевой блок питания с подходящим напряжением.
Подключая ангельские глазки, не спутай полярность: на резисторы подавай плюс, на катоды минус. В противном случае светодиоды мгновенно сгорят.
Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.
