Замена внутреннего ШРУСа на квадроцикле CFMOTO

Чем грозит выход из строя ШРУСа

ШРУСы не всегда можно отремонтировать даже при повреждении только одного из пыльников. Их ремонт в большинстве случаев не предусмотрен производителем, в случае износа или повреждения производится замена переднего внутреннего ШРУСа на новый.

Однако на некоторых авто сильный износ или поломка переднего шарнира грозит более серьезными проблемами. Дело в том, что иголки, отпадающие от роликовых подшипников, проникают в картер КПП, а затем, поднимаясь со смазочной жидкостью, перемалываются шестеренками. Последствия в данном случае просто катастрофические.

Если вовремя не выполнить замену переднего внутреннего ШРУСа, он может заклинить, что вызывает поломку полуоси и невозможность продолжения движения автомобиля. Опасность подобной ситуации понятна без лишних слов.

Чтобы не доводить дело до неприятностей, стоит подвергать осмотру пыльники передних внутренних и внешних шарниров через каждые пройденные 5 тысяч километров. Если возникает подозрение в негерметичности узлов, оптимальным вариантом станет замена пыльников на новые с обновлением заодно и смазки. Если же во время движения возникает хруст, требуется как можно скорее обратиться в сервис или произвести замену самостоятельно.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

1. Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
2. Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

1. Загоняем машину на подъемник.
2. Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
3. Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Демонтаж привода

Чтобы снять привод с автомобиля, вам потребуется произвести еще несколько несложных действий:

1. Извлеките из наконечника рулевой тяги шплинт, разогнув его при помощи плоскогубцев.
2. Ключом на 19 выкрутите гайку. Если она не поддается, обработайте ее проникающей смазкой и повторите попытку через несколько минут.
3. Установите съемник на поворотный кулак, вращайте основной болт по часовой стрелке. При необходимости обстукивайте молотком. После нескольких оборотов должен выйти палец из кулака.
4. Выкрутите два болта, которыми производится крепеж шаровой опоры к ступице переднего колеса.
5. Вот и все практически, осталось только выбить легкими постукиваниями ШРУС передний левый (внутренний), и только после него — внешний.

CFMOTO Взаимозаменяемые детали CF 500, CF X6

Тарпан

Пыльники на всех моделях CFMOTO одинаковые. что 500-ки, что 800-ки. Внутренние отличаются от наружных.

ВНУТРЕННИЕ: Передние и задние одинаковые. 1. оригинал внутренний номер для заказа 9010-270140. в комплекте тюбик со смазкой, пыльник, хомуты. стоит около 1700 рублей. заказать можно тут: Запчасти CFMOTO или тут: http://pokataem.spb.ru/parts.html размеры оригинала диаметр 20, диаметр 65, длина 105мм. 2. замена оригиналу — maruichi ruber 07-413 (D18,5, D64,5 длинна 124), — Impergom 26287 (D21, D68 длинна 113) цена 218р. (без смазки). заказывал такой, рекомендую. — AUTOFREN D8225. (D21, D68 длинна 113) цена 287р. правда я его не видел лично, но вероятность что подойдет 99%. — G56000JC Japan Cars. лично не пробовал. 3. можно поставить то Оки. на внутренний ШРУС с натяжкой. я бы не рекомендовал.

НАРУЖНЫЕ: Передние и задние одинаковые. 1. оригинал наружный — номер для заказа 9010-270130. в комплекте тюбик со смазкой, пыльник, хомуты. стоит около 1500 рублей. заказать можно тут: Запчасти CFMOTO или тут: http://pokataem.spb.ru/parts.html размеры оригинала диаметр 17, диаметр 63, длина 81мм. 2. замена оригиналу — номер для заказа через эксист фирма 1-56 maruichi 73-417 (D18, D63 длина 82мм) цена 270 руб. 3. Новый, усиленный пластиковый пыльник ШРУСа, внешний (старый артикул 9010-270130) 9010-270150-1000CFP примерно 890руб. купить можно тут: Пыльник ШРУСа, внешний (старый артикул 9010-270130) 9010-270150-1000CFP 4.Аналог AVANtech BD0311 (не отличить от оригинала) в комплекте только универсальные хомуты, цена в 2016г = 210руб. 5. Опять же от Оки.

пыльник ШРУСа внешний 20х82X64 — MARUICHI 73 417 44118-84110 пыльник ШРУСа внутренний 21х105х66

Пыльники ШРУСов: — внутренний maruichi ruber 68-414, MB526006 внутр 21х66 дл 105 — наружный: maruichi ruber 73-417, еще QJB242 нар 20х64 дл 82

Релюха вентилятора , 4-х контактная — от калины или приоры подходит, точно не помню,

Стопорное кольцо на заднюю полуось подходит от роликов первого вала газ-53.

Стойки стабилизатора (яйца) , от акцента встают как родные! Корейские 280р. Штучка. Hyundai/Kia 54830-17010, 54830-17020

Ступичная гайка — Вторичный вал КПП 08жигули + шайба

Резиновые буферы в сидушку можно заменить ГАЗелевской деталью 2705-6306016 Буфер петли задней двери 2705, надо только отверстия сверлом на 12мм просверлить

реле стартера От стелса реле 1 в 1 100%, и больше ничего не встречал

топливного насоса На жигулевский от ваз 2110 меняли

рулевые наконечники надел пыльник от рабочего тормозного цилидра уаза, притянув его пластиковым хомутом, по качеству г. но полное, но как временная мера думаю сойдет цена 7 руб

пружины соединения глушителя с приемной трубы поставил короткие пружины от жигулвских задних колодок

Источник

Разборка – сборка внутреннего шарнира

1. Фото 1. Внутренний шарнир.

Острым предметом поставить метки, для правильной последующей сборки.

2. Фото 2. Повернуть ступицу с сепаратором и шариками в корпусе шарнира.

3. Фото 3. Извлечь ступицу и сепаратор с шариками из корпуса.

4. Фото 4. Подцепив отверткой, извлечь шарики из сепаратора. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

5. Фото 5. Повернув ступицу в сепараторе, достать ступицу из сепаратора.

6. Фото 6. Осмотреть корпус шарнира, ступицу, сепаратор и шарики на повреждения и износ. Следы износа на ступице.

7. Фото 7 Сборка. Вставить ступицу в сепаратор и установить шарики.

9. Фото 9. Совмещая ранее поставленные метки, установить и повернуть (уложить) эти детали в корпус шарнира.

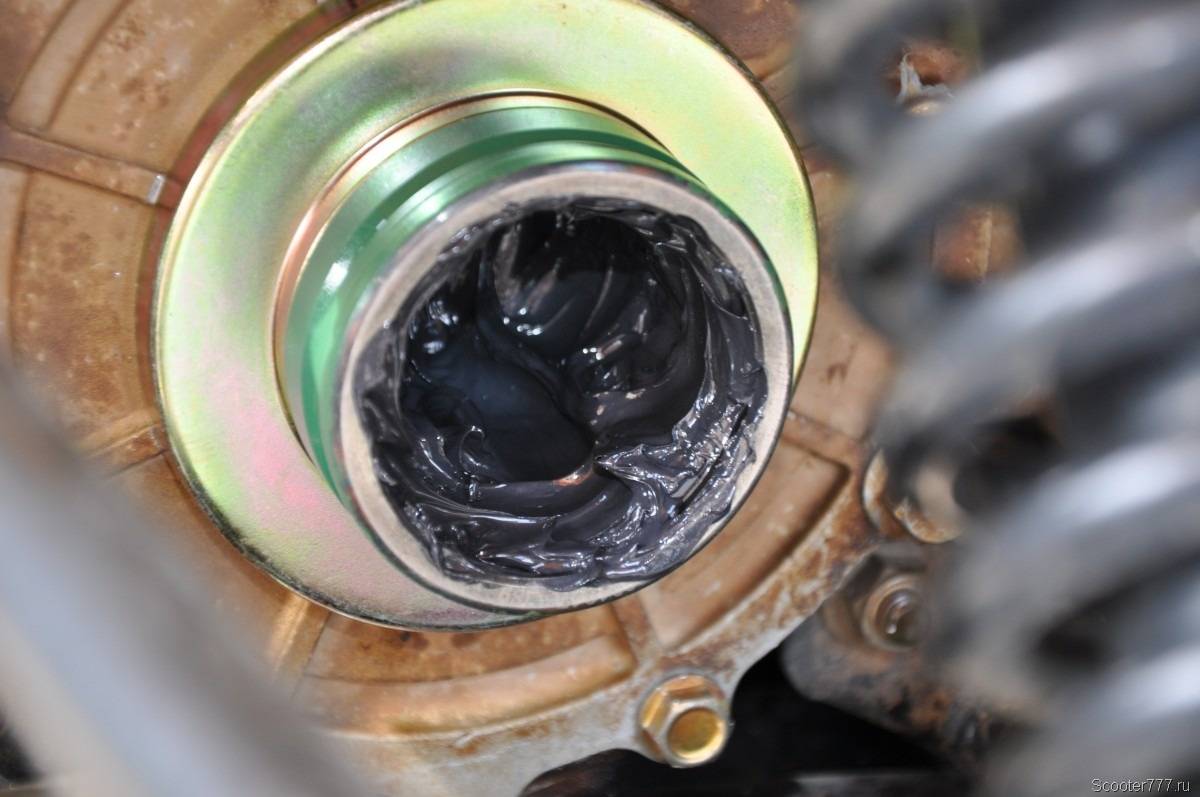

10. Фото 10. Для набивания смазки в шарнир.

11. Фото 11. Для набивания смазки в шарнир.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при t о , превышающей 45 о С, и приводят к поломке шарнира через короткое время.
3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
5. Старый пыльник и хомуты снимаем и отправляем в мусор.
6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Подготовка к ремонту

Перед началом проведения работ вам нужно подготовить весь комплект запчастей:

1. Непосредственно ШРУС.
2. Пыльник ШРУСа.
3. Два хомута.
4. Смазку на основе графита.
5. Гайку ступицы.

Только после этого можно начинать проводить ремонт. Первым делом сливаете из коробки передач масло. Желательно слить все, так будет проще. По факту же достаточно вылить 2/3 от общего объема. В этом случае при вынимании шарнира не прольется масло из отверстий. Устанавливаете под задние колеса упоры. Затем при помощи молотка и подходящей выколотки расконтриваете гайку, выкручиваете ее, поднимаете ремонтируемую сторону и снимаете колесо.

Замена наружного ШРУСа

1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).

2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
3. Снимаем колесо.
4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
5. Если не идет используем удлинитель для воротка и WD-40.
6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
7. Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
8. Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
9. Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Захрустел ШРУС. Ремонт ШРУСа своими руками

ШРУС (Шарнир равных угловых скоростей, или просто — «граната» в просто народии) — устройство, которое обеспечивает передачу крутящего момента, с углом поворота около 70 градусов по отношению к оси. Используются ШРУСы в легковых автомобилях, точнее в системах привода управляемыми колёсами, как правило, в паре с независимой подвеской, иногда встречается на задних колёсах.

Как быть если захрустел ШРУС, и что это означает?

Как правило, ШРУС обладает довольно большим запасом прочности, иногда его ресурс превышает ресурс самого транспортного средства. Зачастую преждевременная поломка этого механизма связана с разрывом защитного чехла, вследствие этого, пыль вперемешку с песком и влагой попадают на вращающиеся части шарнира. Из-за этого в ШРУСе начинается усиленный износ всех деталей. Бывает также, что пыльник цел, а треск очень сильный. Это может свидетельствовать о явных проблемах, которые вызваны старением смазки внутри механизма. Иногда покупая иномарку с «приличным» пробегом (от 250 тыс. км), хозяева, заинтересованные в продаже, набивают ШРУСы кусками тряпок, или бумагой вперемешку со смазкой. Весь этот «винигрет» заявит о себе уже через 2—3 тысячи км. Если проигнорировать хруст ШРУСа, то со временем он усилится, в результате чего увеличится износ и ШРУС просто необходимо будет заменить на новый, так как детали с большой «выработкой» не подлежат восстановлению.

Для того чтобы, как говориться, добраться до этого хитроумного механизма, следует демонтировать полуось, немного отпустить хомуты пыльника, после чего выдернуть его в сторону полуоси. Для того, чтобы снять ШРУС с полуоси, вам понадобится молоток, только без фанатизма, пожалуйста. А также выколотка из мягкого материала (алюминий, медь, или дерева). ШРУС – довольно непростое изделие, это при том, что состоит всего лишь из четырех элементов: кулака, шариков, сепаратора и корпуса.

Ремонт ШРУСа. Демонтаж и замена

Прежде всего необходимо сделать метки общего расположения наружной, а также внутренней обоймы, для этого вам понадобится раздобыть керно или чертилку, можно что-то и более современное — маркер или краску.

И так, приступим…

1. Зажмите шарнир в тисках, после этого поверните до упора внутреннюю часть обоймы, затем попарно извлеките шарики. Помогайте себе отверткой, постукивайте молотком.

2. Как только достали все шарики, установите сепаратор в вертикальном положении, таким образом, чтобы его удлиненные окна могли пересекаться с торцом корпуса.

3. После этого извлеките кулак с сепаратором. Вращайте кулак, при этом утапливайте один из выступов находящихся в окне сепаратора, затем разъедините эти детали.

4. Осмотрите детали, предварительно промыв их и высушив. В случае если в местах стыков нету сколов и выработки, а также явных задиров и цвета побежалости — устройство еще послужит. Если же на деталях обнаружен какой-то из вышеуказанных дефектов, их необходимо заменить новыми.

Сборка ШРУСа

Собирать механизм, понятное дело следует в обратной последовательности, однако прежде чем приступить к этому этапу, необходимо все как следует смазать. Внутреннюю обойму с сепаратором следует вставить в наружную, помните также про метки, которые ставили в начале. Шарики закладывайте попарно, как и при разборке. Набейте шарнир смазкой марки «ШРУС-4» в соотношении 80-100 г. на шарнир. В качестве альтернативы подойдет «литол», а также другие консистентные смазочные аналоги. Не вздумайте экономить, для себя ведь стараетесь. Работоспособность ШРУСа в большой степени зависит от того, сколько смазки в нем имеется. Не лишним будет положить грамм 40-50 непосредственно в чехол. Собирая ШРУС, выбейте шарнир по шлицам и оденьте пыльник, после этого затяните хомут. Задача пыльника заключается в том, чтобы обеспечить хорошую герметичность шарнира. Смазывая детали, вращайте шрус, для равномерного распределения смазки внутри. Убедитесь еще раз в правильности его сборки, — при вращении не должно быть закусываний или сильного сопротивления.

Захрустел ШРУС. Ремонт ШРУСа своими руками 2.3 (46.67%) 3 голос

Методы самостоятельной диагностики

Для достоверной оценки состояния внутренних ШРУСов применяют следующий способ:

На ровной поверхности автомобиль ставится на стояночный тормоз, задние колеса блокируются противооткатными упорами или подсобными предметами.

С помощью домкрата и двух подпорок передок машины вывешивается таким образом, чтобы ведущие колеса не касались земли.

Запускается двигатель, включается первая передача (для АКПП — режим D). Если при медленном вращении передних колес будет периодически слышен резкий металлический треск или хруст, то внутренние ШРУСы неисправны. Именно таким способом определяют состояние внутренних шарниров на станциях технического обслуживания, поднимая автомобиль на подъемнике.

Получить подробное представление о данном способе диагностики можно из следующего видеоматериала:

Дополнительно стоит осмотреть пыльники на предмет повреждений и подтекания смазки, а также проверить люфт конструкции . Для этого следует пошатать привод в разные стороны, не допуская проворачивания полуоси.

Предупреждение! Неисправный внутренний ШРУС может развалиться или выскочить из КПП на высокой скорости и привести к серьезной аварии. Необходимо своевременно проводить диагностику и устранять выявленные дефекты приводов.

Классический вариант работ по устранению неисправности внутренних ШРУСов, который приводится во многих руководствах по эксплуатации и ремонту обладает значительной трудоемкостью:

Как правило, для замены детали необходимо снять переднее колесо, отвинтить крепеж элементов подвески и снять соответствующий приводной вал в сборе с шарнирами равных угловых скоростей. Также эта операция требует предварительно слить трансмиссионное масло из КПП минимум на 1/3 часть от ее общего объема.

В некоторых случаях приходится сбивать шарниры с вала молотком, а иногда для удаления частей развалившегося ШРУСа с полуоси требуется применить фрезу или болгарку.

Для обладателей машин, на которых установлены ШРУСы разборной конструкции, существует альтернативный, более быстрый вариант: Необходимо раскрыть хомуты и сдвинуть пыльник внутреннего ШРУСа на полуось. Затем болты на внутреннем шарнире свинчиваются, в результате чего конструкция удерживается за счет посадки фланца. Выворачивая передние колеса в крайние положения, можно добиться такой ситуации, при которой привод выпадет из КПП самостоятельно. После этого останется только заменить внутренний ШРУС, добавить смазку, установить новый пыльник и собрать конструкцию.

Знание характерных симптомов выхода из строя внутренних ШРУСов и понимание потенциальных причин этой неисправности позволят вовремя обнаружить поломку и принять меры для обеспечения безопасной эксплуатации автомобиля.

Во время движения автомобиля, возникающий шум в гранате может стать знамением ее повреждения. При малейшем наличии нестандартных шумов в данном механизме должна быть обязательно проведена на ваз 2110 замена внутренней гранаты. Данная часть весьма важна, так как износ деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупать новую гранату не радует автомобилиста перспективой траты денежных средств, гранату можно и не заменять. Для устранения шума, порой, достаточно поменять местами левую и правую деталь. В любом случае, замена внутренней гранаты на ваз 2110 может быть проведена своими силами.

Когда нужна проверка ШРУС на автомобиле

Если хрустит ШРУС, многие водители интересуются, как долго можно эксплуатировать авто до ремонта с такой поломкой.  Другими словами, сколько можно ездить, если хрустит ШРУС. Причин, по которым затягивают с ремонтом, несколько:

• шарниры равных угловых скоростей на некоторых авто могут стоить остаточно дорого.
• хруст и стук может быть не сильным и т.д.;

Прежде всего, возможность эксплуатации авто зависит от серьезности поломки. Чем сильнее окажется изношенным ШРУС, тем быстрее его надо поменять. При этом стук и хруст являются индикатором, указывающим на необходимость замены.

Например, если хруст сильный, лучше менять шарнир безотлагательно.  Дело в том, что при полной поломке узла (заклинивание, растрескивание корпуса  или выпадение шариков и т.д.), можно получить серьезные проблемы с другим агрегатами, узлами и элементами.

В свою очередь, симптомы неисправности на начальной стадии можно попробовать устранить методом обслуживания (смазка ШРУС и замена пыльников). Если нет результата, тогда следует готовиться к тому, что с усилением шума, стука и хруста деталь нужно будет поменять. Произойти это может как через 500-1000 км. после появления первых симптомов, таки позже.

При этом специалисты все же не рекомендуют эксплуатировать автомобиль и подвергать машину нагрузкам при наличии подобных неисправностей. Это означает, что какое-то время с частично неисправным ШРУС можно ездить, однако, деталь следует заменить при первой такой возможности и не затягивать с ремонтом.  Если же признаки поломки серьезные (сильный шум и хруст), следует отказаться от эксплуатации и заменить шарниры.

Как проверить ШРУС наружный

Выявив характерные признаки неисправности, необходима дополнительная проверка ШРУСа.  Если необходимо проверить наружный ШРУС, следует учитывать некоторые особенности. Деталь с одной стороны прикреплена к внутреннему шарниру через полуось, а с другой крепится к ступице.

С учетом того, что шарнир представляет собой сепаратор с шариками, в случае повреждений шарикового механизма появляется хруст. Также корпус сверху защищен пыльником. Если пыльник порван, влага грязь и пыль попали внутрь ШРУС и вывели его из строя.

Для того, чтобы проверить внешний ШРУС, нужно поездить по ровной дороге, поворачивая колеса в одну и другую сторону до упора. В крайних положениях руля необходимо нажать на газ. Если хруст усиливается, тогда неисправна наружная граната.  При этом хруст при повороте влево укажет на то, что неисправен ШРУС с правой «пассажирской» стороны. Если же звук появляется в правом повороте, в этом случае хрустит левый ШРУС (со стороны водителя).

Проверка внутреннего шарнира

Что касается внутреннего ШРУСа, данный элемент конструктивно напоминает стакан (имеется внешний корпус подшипниками, которые движутся в трех плоскостях). Вал вставлен в коробку передач, при этом трипод с подшипниками закреплен на полуоси.

Устройство внутреннего ШРУСа предельно простое,  выходит из строя шарнир намного реже, чем наружный. Однако отсутствие смазки во внутреннем ШРУСе и порванный пыльник могут вывести из строя даже такой надежный механизм.

Чтобы проверить внутренние гранаты, необходимо выбрать участок дороги, где есть ямы и неровности. Основной признак неисправного внутреннего шарнира — стук при попадании колеса в яму

Обратите внимание, перед проверкой желательно выполнить диагностику ходовой, чтобы исключить другие возможные причины стука. Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа

В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя

Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа. В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя.

Другие способы проверки

В рамках диагностики шарниров равных угловых скоростей также нужно знать еще один  способ, как определить, какой ШРУС хрустит. При этом данный способ подходить только для авто с механической коробкой передач. Из инструментов для проверки потребуется домкрат.

В случае поломки внутреннего  ШРУСа будут слышны стуки в момент нажатия на тормоз. Если внутренние ШРУСы исправны, двигатель заглохнет и посторонних стуков не будет. Далее руль выворачивается до упора влево или вправо и нажимается тормоз. Если к стуку добавился хруст, внешняя граната также неисправна. Таким методом можно проверить ШРУСы на полуосях с обеих сторон.

Замена внешнего ШРУС

Поскольку на всех авто внешний ШРУС – шариковый, то дальнейшая последовательность работ практически одинакова для любой модели, за исключением некоторых незначительных нюансов. Рассматривать же демонтаж узла и его замену будем на модели ВАЗ-2110.

Примечательно, что ШРУСы — одни из немногочисленных узлов в конструкции авто, которые не требуют парной замены. То есть, если начал хрустеть какой-то один шарнир, то только его и заменяем, остальные трогать не обязательно.

Из инструментов для проведения работ потребуется:

• комплект ключей и набор головок с воротком и штангами (обязательно потребуется головка на 30);
• домкрат;
• киянка или обычный молоток с деревянной наставкой;
• ветоши;
• съемник рулевых наконечников.

Из деталей и расходных материалов понадобиться:

• новый шарнир;
• новая гайка крепления концевика вала;
• пыльник;
• хомуты (лучше приобретать не ленточные, а с винтовой затяжкой);
• смазка «ШРУС-4» или ее аналог (предназначенный для использования в шарнирах равных угловых скоростей);

Далее рассмотрим последовательность разборки, а также укажем некоторые хитрости, которые помогут более оперативно провести работы. Итак:

1. Автомобиль устанавливаем на смотровую яму, обездвиживаем.
2. Пока еще все колеса на месте, берем головку на 30, срываем с места и ослабляем гайку крепления вала на ступице. Эта гайка накернена, поэтому открутить ее будет не просто, поскольку потребуется значительное усилие, для чего можно нарастить ключ отрезком трубы. На поддомкраченом же авто со снятым колесом ослабить гайку будет очень сложно.
3. После ослабления гайки поддомкрачиваем необходимое колесо и снимаем его.
4. Чтобы стянуть ступицу с концевика вала нужно обеспечить стойке свободное перемещение. Для этого откручиваем крепление шаровой опоры рычага подвески к ступице.
5. При помощи съемника отсоединяем рулевой наконечник от стойки.
6. Выкручиваем гайку полностью.
7. Беремся за тормозной диск и тянем ступицу на себя, чтобы стянуть ее с концевика вала.
8. После того, как вал выйдет, отводим его в сторону;
9. При замене внешнего ШРУСа не обязательно полностью снимать приводной вал, то есть вытаскивать внутренний шарнир не надо.
10. Далее демонтируем сам внешний узел с вала. Для этого ослабляем или перерезаем (перекусываем) хомуты, а затем стягиваем пыльник со ШРУСа (можно его просто перерезать, поскольку он больше не нужен).
11. Забираемся под авто и при помощи молотка с наставкой сбиваем шарнир с вала. Наносимые удары должны быть небольшой силы, здесь главное – сбить узел со стопорного кольца, а с самих шлицов вала он сойдет и от усилия руки.

После этого производится сборка. Сначала на вал надевается новый пыльник, а затем на его шлицы насаживается новый шарнир. Остается его только посадить, чтобы стопорное кольцо стало в канавку, сделанную во внутренней обойме. Для этого снова используем молоток с наставкой и несильными ударами садим шарнир на место.

Закладываем смазку (не жалеем), натягиваем на кромку внешней обоймы пыльник, после чего резинотехнический элемент нужно немного сжать рукой, чтобы удалить воздух. Остается зафиксировать пыльник на обойме и валу при помощи хомутов.

Собранный вал с новым шарниром устанавливаем в ступицу, наживляем и закручиваем до упора гайку. Далее все собираем обратно – устанавливаем рулевой наконечник, шаровую опору подвески, колесо.

После снятия авто с домкрата затягиваем крепежную гайку ключом с наращенным плечом. Остается только накернить ее, чтобы предотвратить самопроизвольное откручивание.

Основные неисправности шарнира и их признаки

Сравнительная простота конструкции и малое количество составных частей делает этот узел достаточно надежным и способным отработать очень большой срок без какого-либо вмешательства. Но есть у этого шарнира и недостаток — он очень чувствителен к загрязнению.

Рабочие элементы узла – шарики, ролики, канавки, по которым они перемещаются, и игольчатые подшипники имеют высокую степень обработки поверхностей. А песок и пыль обладают достаточно сильным абразивным эффектом, поэтому попадая внутрь, они приводят к интенсивному износу поверхностей, что в конечном итоге становиться причиной разрушения узла.

Чтобы не допустить проникновения загрязнения используются резиновые пыльники. Вот они и являются «слабым местом» шарнира угловых скоростей. В процессе эксплуатации автомобиля резина, постоянно контактируя с окружающей средой, постепенно «стареет», и в пыльнике появляются трещины, через которые внутрь шарнира и попадает песок.

В целом, это единственная причина, по которой указанные узлы могут поломаться. А поскольку они ремонту не подлежат, то выполняется их замена.

Отметим, что появление хруста указывает на то, что шарнир уже получил повреждения, которые устранить не удастся. На раннем этапе можно принять некоторые меры. В первую очередь следует промыть шарнир, заложить новую смазку и заменить пыльник. Затем можно поменять стороны установки (то есть, к примеру, левый внутренний шарнир поменять местами с правым). Еще один вариант – добавить в смазку мелкую стружку из мягкой пластмассы.
