Вологодский болотоход-каракат ЗИС-5

Технические характеристики трехтонки

Популярность грузового автомобиля  ЗИС 5 обусловлена его уникальными техническими характеристиками и надежностью эксплуатации.
К основным параметрам стоит отнести:

Технические характеристики	Значения
Привод	задний
Расположение двигателя	переднее
Количество мест	2 (кабина), 25 (кузов)
Размеры (ДхШхВ), м	6,006х2,235х2,16
Вес полный, т	6,1
Грузоподъемность,т	3
Двигатель	ЗИС-5 / 5М
Тип топлива	бензин
Объем, л	5,55
Мощность, л.с.	73 / 77
Макс. скорость, км/ч	60
Расход в смешанном цикле, л / 100 км	33
Объем бака, л	60
Дорожный просвет, см	26

Отдельное внимание уделим основным узлам трехтонки

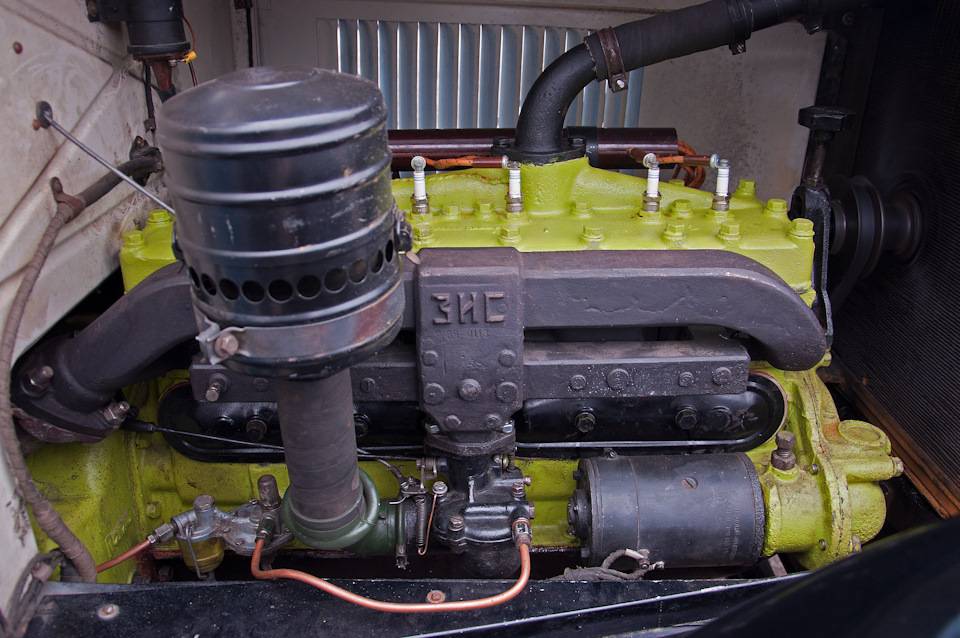

Двигатель

На грузовике устанавливался 6-цилиндровый и 4-клапанный силовой агрегат с карбюратором. Мотор имеет диаметр цилиндров 10,16 см и поршневой ход в 11,42 см. Максимальная мощность достигается при 2300 оборотах. Мотор ЗИС претерпел незначительных изменений в сравнении с мотором АМО. Главное отличие состоит в диаметре цилиндров и связанными с этим узлом элементами (кулачковый вал, клапан, коленвал, шатуны и т. д).

В качестве прототипа для изготовления использовался двигатель из США «Геркулес». Он получил широкое распространение и активно устанавливался на многих грузовиках. Его преимущество обусловлено надежностью, способностью работать в сложных режимах эксплуатации и при максимальной нагрузке.

Поршни и цилиндры изготовлены из качественного чугуна. Распредвал находится справа от картера и вращается с помощью коленвала. Последний также обеспечивает работу водяной помпы и генератора. Бензонасос двигателя работает от распредвала. Все механизмы функционируют через шестеренчатую связь. При этом ременная передача была задействована только для вентилятора. Для очистки масла применялся специальный войлочный фильтр, поэтому для замена смазки осуществлялась раз 1200 км, а не через 500.

Клапаны силового агрегата ЗИС-5 имеют встроенное устройство для регулировки. Но момент опережения все равно устанавливался самостоятельно посредством перемещения рычага на ступице руля. Двигатель отличается гибкостью в работе и может использоваться на бензине АИ 55-60.

Он не требует частого переключения скоростей и может длительное время ехать на 1-й передаче, из-за чего многие сравнивали грузовик с трактором. Надежность мотора подтверждается его популярностью В частности, он устанавливался на грузовиках ЯГ 4 / 6, активно ставился на экспортные машины, которые отправлялись в Иран, Индию и Турцию.

Рама и трансмиссия

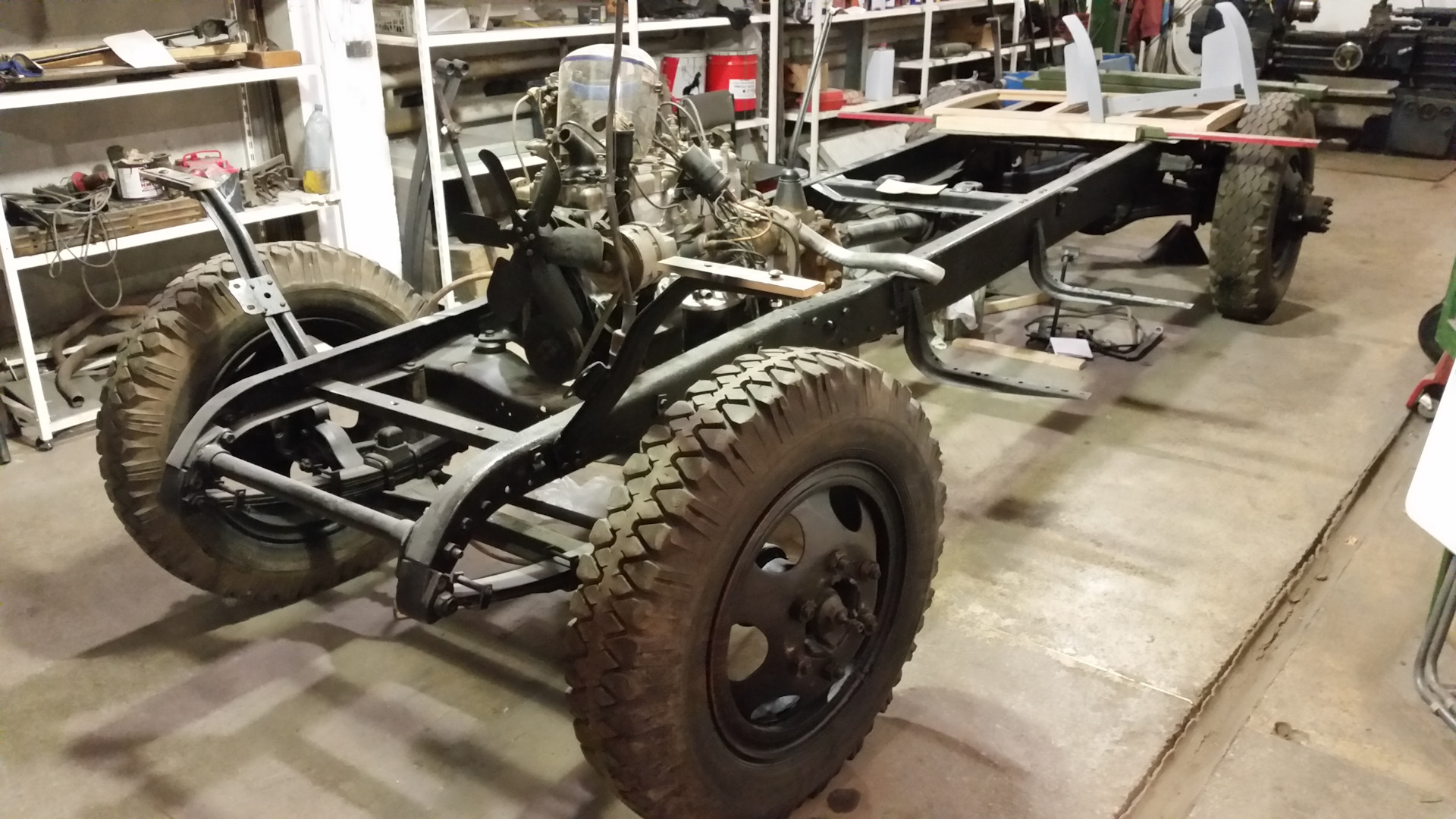

Рама грузового автомобиля ЗИС-5 отличается высоким запасом прочности, вполне справляляется с нагрузкой в 3 тонны и ее перевозкой в самых сложных условиях. Что касается старой КПП завода, с новым двигателем она отказалась работать, поэтому работникам завода пришлось создавать новую трансмиссию. Она получила четыре скорости вперед (не три, как ранее), а также одну назад. При этом передние передачи имели следующие передаточные числа — 6.6, 3.74, 1.84 и 1.0.

Первая скорость используется при движении по бездорожью или повышенной нагрузке транспорта. К слову, машина отличается отличной проходимостью, благодаря небольшому количеству оборотов двигателя, продуманной трансмиссией и клиренсом в 26 см. ЗИС-5 проходил в тех местах, другие машины не справлялись.

Шестерни КПП в новой «коробке» соединяются с промежуточным валом не классическим способом, а с применением шлицов. Это позволило улучшить центровку зубчатых колес. Старая версия имела упрощенную конструкцию, где шестерни были посажены на днище машины. Отдельно отметим, что рама грузовой машины ЗИС 5 установлена на мощной подвеске с продольными рессорами, закрепленными на серьгах и резьбовых пальцах.

Сцепление

Сцепление ЗИС 5 почти ничем не отличается от того, что был установлен на АМО. Здесь предусмотрено 2-дисковое сцепление, оборудованное механическим приводом. Педальный блок и тормоз зафиксированы на картере сцепления. В случае демонтажа устройства приходится снимать и сами детали.

Главной особенностью сцепления нового грузовика стал больший размер диска и повышенные усилия нажимных пружин. В остальном конструкция была такой же. Педаль отличается мягкостью срабатывания и легкостью настройки, что стало большим преимуществом при эксплуатации в военных целях.

Для просмотра онлайн кликните на видео ⤵

Каракат Сармат 1500 Подробнее

Сармат 1500 (ЛЗСМ). Катаемся на двух Сарматах с новыми дисками на бедлоках Подробнее

Самодельный »вездеход» с мотором ВАЗ 2109 /последние испытания Подробнее

КАК ПОМОГАЕТ КАРАКАТ,ВЕЗДЕХОД НА ОХОТЕ // УСТАНОВКА КАПКАНОВ НА БОБРА. Подробнее

Загрузили болотоход дровами, утянет ли? Вкусный рецепт рыбы в печке. Ч1 Подробнее

Трансмиссия болотохода БРАТКО-3. Подробнее

Самый точный обзор караката «Аврора» 4 на 4. Плюсы и минусы болотохода-переломки. Подробнее

БОЛОТОХОД ТУНДРА С ДВИГАТЕЛЕМ LIFAN 18.5. НОВОСИБИРСК. Подробнее

Обзор обновленной модели вездеход Егерь-Тополь Подробнее

НА КАРАКАТЕ ПО БОЛОТУ Подробнее

Вездеход «Медведь Про» выходит на лёд! Завод вездеходной техники. г. Вологда. Подробнее

Вездеход этапы сборки. Рама крепление мостов Подробнее

Гонка вездеходов.Обзор нового Вездехода БТХ-2. Подробнее

САМЫЙ ПРОХОДИМЫЙ ВЕЗДЕХОД ПЕРЕЛОМКА/НАГРАДЫ НАШЛИ ГЕРОЕВ))))))) Подробнее

ПОЛНЫЙ КУЗОВ ДРОВ / КАРАКАТ ВЕЗДЕХОД / ДЕРЕВЕНСКАЯ ЖИЗНЬ. Подробнее

Вездеход Демон-1500. ОБЗОР И ТЕСТ-ДРАЙВ! Подробнее

Самый дешевый вездеход в нашей практике! Испытаем? Подробнее

Засадить можно все! Даже Вологодские Каракаты Егерь. Подробнее

КАРАКАТ НЕ ЗАМЕНИМЫЙ ПОМОЩНИК В ДЕРЕВНЕ! КРАТКИЙ ОБЗОР И ЛИЧНОЕ МНЕНИЕ. Подробнее

Болотоход своими руками мастер класс как сделать из Серова

Это я, Сергей.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

1. Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.
2. Фото 14

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

1. Устанавливаем задний мост.
2. Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

1. На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

ПРИЗЫВА 1941-ГО

Первый авианалет на завод немцы совершили уже 23 июля 1941 года. Вечером 15 октября директор ЗИСа Лихачев вернулся из Кремля и объявил о полной остановке производства (легковые автомобили и автобусы не делали уже с лета) и срочной эвакуации завода. Она началась на следующий день, когда город был в состоянии, близком к панике. Шоссе на восток запрудили автомобили, повозки и толпы людей со скарбом. Многие государственные и партийные учреждения остались, по сути, бесхозными, а над Москвой летали белые пятна выброшенных в спешке бумаг. Кто-то спасался бегством, а другие за десять дней демонтировали и приготовили к отправке на восток почти 13 000 единиц оборудования! Так ЗИС-5 перестал быть только «москвичом». В стране появились два новых автозавода — в Ульяновске и на Урале, в Миассе. Машина военного времени, условно названная ЗИС-5В, отличалась максимально упрощенной кабиной, обшитой деревянными рейками вместо стали, угловатыми крыльями, изготовленными на гибочном станке, отсутствием передних тормозов, а иногда и правой фары. В 1942- м производство возобновили и в Москве. Эти грузовики (еще до войны на вооружении Красной Армии состояло примерно 104 000 ЗИСов, почти треть общего числа выпущенных) честно возили людей и боеприпасы, самое разное оборудование и вооружение — от прожекторов до огромных понтонов, под которыми трехтонка выглядела крохотным пикапом. Так и доехали до Берлина и Праги и вернулись обратно…

РОЖДЕННЫЙ ПЕРЕСТРОЙКОЙ

Сначала был американский «Отокар» — не самый известный и популярный американский грузовик. Зато простой и недорогой, что для нашей страны в конце 1920-х было куда важнее. Под новую модель завод АМО, близ Тюфелевой рощи, в 1931-м не просто реконструировали, по сути — перестроили (тогда главным в этом слове была вторая часть). Вначале был АМО-2 — собранный целиком из импортных деталей. Потом пошел АМО-3 — с иным задним мостом, батарейным, а не от магнето зажиганием и некоторыми другими изменениями, по комплектующим уже полностью отечественный. Ну а следующая модель, АМО-5, была уже сильно модернизирована советскими конструкторами во главе с Е.И. Важинским.

Увеличили рабочий объем двигателя c 4,9 до 5,6 л, подняли мощность с 60 л.с. до вполне солидных по тем временам 73 л.с., повысили грузоподъемность с 2500 до 3000 кг. Одновременно конструкцию упростили: среди прочего отказались от гидравлических тормозов на передних колесах — их посчитали слишком сложными для наших условий. Механический привод был куда проще не только в изготовлении, но и в ремонте. Первый модернизированный грузовик на заводе уже имени Сталина собрали летом 1933-го, 1 октября ЗИС-5 поставили на конвейер, ну а массовое производство развернули год спустя.

ЗИС-5 был прост, а потому надежен. Масляный фильтр — войлочный, для ремонта хватало ключей десяти размеров (шоферы шутили, что при необходимости можно вообще обойтись одним «семнадцатым» ключом). Мотор легко переваривал бензин с октановым числом 45–60, а в теплую погоду и керосин.

При этом автомобиль был вполне современным: имел электростартер, диафрагменный бензонасос (бак — под сиденьем), масло следовало менять через 1200 км пробега, а не через 600 км, как на ГАЗ-АА. Средний пробег до капремонта составлял 70 000 км, а у особо аккуратных водителей достигал и 100 000 км — очень много по тем временам! ЗИС-5 стал первым советским автомобилем, поставляемым на экспорт — в Турцию, Прибалтику, Болгарию, республиканскую Испанию.

Обслуживание и ремонт

Снегоболотоход ЗИС-5 не нуждается в спецобслуживании, т.к. для его производства используются проверенные временем запасные детали от грузовых автотранспортных средств отечественного производства, в т.ч. и УАЗ. В их число входят мосты, коробки передач, колеса, карданные валы и другие запчасти, восстановленные в заводских условиях.

Т.к. в Вологде существует большое количество компаний, выпускающих аналогичные вездеходы типа Вепрь, Охотник и Тайга, для ремонта ЗИС-5 у них можно приобрести необходимые детали и различные агрегаты. Кроме того, на авторынках и автомобильных разборках можно найти самые различные запчасти, бывшие в употреблении для ремонта этой машины.

Как регулировать клапана

При необходимости водитель может самостоятельно регулировать клапана четырехтактного двигателя, не прибегая к услугам мастеров. Для этого необходимо выполнить ряд действий:

1. Снять крышку с цилиндра (ключом на 8 мм) и выкрутить свечу.
2. Ключом на 13 мм провернуть коленвал по часовой стрелке, чтобы шестерня распределительного вала с отверстиями оказалась в верхней «мертвой точке» (оба клапана закрыты).
3. Щупом измерить зазор между толкателем и стержнем и выставить необходимые зазоры на впускном и выпускном клапане (они должны быть 0,05 и 0,1 мм соответственно).
4. Если они не совпадают с нужными размерами, надо с помощью ключа на 9 мм ослабить контрагайку, одновременно контролируя зазоры посредством щупа. Для уменьшения зазора необходимо крутить регулировочный винт по часовой стрелке, а увеличения — против часовой стрелки.
5. Если щуп движется туго и не защемляется между клапаном и толкателем, зазор выставлен правильно.

После выставления зазоров на впускном и выпускном клапане, необходимо собрать все детали цилиндра в обратном порядке.

ЗИС-5

Шестицилиндровый двигатель «захара», заметно модернизировав и подняв мощность с довоенных 73 до 110 л.с., выпускали до рубежа 1990-х — пока не прекратилось производство ЗИЛ-157КД. Шестицилиндровый двигатель «захара», заметно модернизировав и подняв мощность с довоенных 73 до 110 л.с., выпускали до рубежа 1990-х — пока не прекратилось производство ЗИЛ-157КД.

И В СЛУЖБУ, И В ДРУЖБУ

По усилию на педали сцепления этот автомобиль сравним разве что с танком Т-34. Впрочем, быстро приноравливаюсь нажимать серединой стопы. Лучше всего, если она обута в сапог или валенок с калошей. Протиснуться между рулем и сиденьем даже в относительно легкой одежде не так-то просто, а чтобы нормально видеть дорогу, приходится все время чуть наклонять голову.

Стартер медленно и как-то сонно взбадривает мотор. Но даже холодному двигателю хватает всего пары оборотов, чтобы уверенно забасить.

Передаточное число первой скорости — 6,59! Ею приходится пользоваться лишь на бездорожье или при максимальной загрузке. Кстати, проходимостью трехтонка тоже славилась — благодаря низкооборотному двигателю, грамотно подобранной трансмиссии и дорожному просвету под задним мостом в 260 мм, она проезжала там, где проехать на одном заднем приводе вроде и не могла. Втыкаю вторую, максимально поджав и так вроде не особо отставленную вправо ногу. Газу побольше! Простенький глушитель оглашает окрестности предупреждающим рыком. Едем!

Расслабленности автомобиль не прощает. Он строг, грубоват, но прям и честен. Научился быстро переключать передачи без синхронизаторов, дважды отжимая убийственно тугое сцепление и не допуская (ну или почти не допуская) предательского скрежета — молодец! Едем уже под 50 км/ч, а максималка-то по паспорту всего 60 км/ч. Правда, моя трехтонка порожняя. Грузить ее не собираюсь — свое оттаскала!

Капот грузовика все время напоминает: «Не зевай!». Передние колеса постоянно ищут траекторию, а люфт руля такой, что и на прямой руки постоянно вращают огромную баранку на приличные углы. Современному автомобилю таких хватило бы для заметного поворота. Конечно, этот ЗИС старенький и изношенный. Но, думаю, по военным дорогам ездили примерно такие же машины — далеко не новые, а на ходу остающиеся лишь благодаря сноровке фронтовых шоферов.

Разговаривать в кабине можно только на повышенных тонах — ревет двигатель, громко поет трансмиссия. Зато она, как и на других отечественных автомобилях тех лет, усердно тормозит двигателем. Стоит отпустить педаль газа, машина сама замедляется. Поэтому механических тормозов, установленных только на задние колеса, (упрощенные до такой степени автомобили делали во время войны) для тех условий хватало. Но на этом ЗИСе тормоза послевоенные — гидравлические и удивительно эффективные. Даже не очень вяжущиеся с общим образом автомобиля.

Если стекла обмерзают, надо задействовать вентиляцию. В отличие от отсутствующей печки, она реально предусмотрена и состоит из опускных боковых стекол и приоткрываемой секции переднего. Впрочем, при таком количестве щелей и отверстий в кабине вентиляция и так дует будь здоров!

Устройство

В базовой комплектации болотоход, местом производства которого является Вологда, имеет следующие узлы и агрегаты:

1. 4 МКПП ВАЗ. Переключение передач происходит за счет активации цепного привода.
2. Мотор Lifan. Двигатель с параметрами мощности в 15 л.с. с катушкой 3А, современным протектором и на шинах низкого давления дает возможность машине преодолевать сложнейшие участки дороги.
3. Мосты Ваз 2107, сваренные с рамой. Аналогичная компоновка позволяет легко обслуживать транспортное средство. При этом у модификации наблюдается наличие большого клиренса — по этой причине ни одна из моделей вездехода (Егерь, Аврора, Клен, Каракурт, Каракат, гусеничный транспорт) не садится на поддающийся участок грунта ввиду присутствия жесткого соединения.
4. Просторный кузов. В нем имеются грузовой отсек, жесткие места для пассажиров. Кузов и капот изготовлены из фанеры для облегчения конструкции.
5. Покрышки КамАЗ. Это качественная резина с усиленным протектором для езды по разному грунту.

Конструкция — классическая; по желанию заказчика возможна установка гидроусилителя руля.

Что важно учесть?

Внимание работе следует уделять ежедневно. Если вы не уверены в том, что сможете это делать, то лучше вообще ничего не затевайте.
Заранее создайте проект будущей конструкции. При необходимости используйте чертежи других изобретателей, благо в Интернете таких масса.
Правильно распланируйте бюджет

Да, изготовление своими руками поможет существенно сэкономить, но для этого следует рассчитать стоимость расходных материалов и заранее их приобрести. Также нужно немного отложить на случай, если «не будет хватать».

При необходимости используйте чертежи других изобретателей, благо в Интернете таких масса.
Правильно распланируйте бюджет. Да, изготовление своими руками поможет существенно сэкономить, но для этого следует рассчитать стоимость расходных материалов и заранее их приобрести. Также нужно немного отложить на случай, если «не будет хватать».

Как видим, описываемые снегоболотоходы весьма полезны для труднопроходимой местности. Стоят они достаточно дорого, однако при наличии навыков и соответствующего оборудования можно существенно сэкономить, построив транспортное средство своими руками.

Полноприводный легкий болотоход, рама «переломка». Очень легкий и проходимый каракат с экономичным двигателем. Фото после капремонта с покраской, так сказать привели в божеский вид и кое-что поправили.

>

>

Это до покраски, так сказать в полевых условиях

>

>

Теперь немного о конструкции. Двигатель ЗиД, одноцилиндровый четырехтактный, мощность по моему всего 3л/с, вроде предназначен для кручения электрогенератора, достался новый, поэтому делать стал на его основе. Коробка «Москвичевская», которую я укоротил. Двигатель с коробкой стыкуется через самодельное сцепление сделанное из маховика «горбатого» запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Запорржский диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал москвичевсклй коробки. Понижающий редуктор установлен на двигателе.

Задний привод

>

>

>

>

>

На этом каракате уже пройдено около 600 км. Расход топлива около 1,5л в час. Если заметили то рулевая справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Каркат перевозится на прицепе, прицеп от с\х Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается минут за 20-ть, для накачки колес есть штатный компрессор с приводом от двигателя, каракат загружается всем необходимым и в путь по бездорожью.

Не смотря на то на каракате отсутствуют брызговики грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS. Что полностью устраивает. Когда каракат не загружен то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги. Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Как сделать болотоход своими руками

Гусеничный вездеход СВБ-3

Вездеход 4х4 двиг. ОКА из Вологды

Довольно интересный вездеход получился у автора, хотя изначально задумывался как каракат. Сейчас же после всех доработок, вездеход оснащен не только кузовом с обогревом, но так же имеет прицеп рассчитанный на двух человек и тоже с обогревом. Собственно вездеход создавался автором, как машина для транспортировки по лесополосе и бездорожью людей на охоту либо рыбалку. Причем вездеход может двигаться как по суше , так и отлично преодолевает водные преграды. отличительная особенность в том, что даже прицеп может отлично держаться на плаву и мощности двигателя легко хватает , чтобы его тащить.

Масса вездехода порядка 650 килограмм.

Набор деталей и механизмов задействованных для создания данной модели вездехода:1) Двигатель внутреннего сгорания. первоначально был установлен мотор от ИЖа с водяным охлаждением, после поломки решено было поставить двигатель от машины Ока.2) Трансмиссия была взята от Нивы 21213) Раму автор изготавливал самостоятельно из профиля размером 50 на 50, 40 на 40 и 20 на 20.4) Для обшивки машины был использован листовой алюминий толщиной 0.5 мм. 5) Тормозная система ока.6) Были взяты рессоры от ГАЗ, Волги и Москвича.7) Так же были использованы шаровые рессоры с Нивы.

Перейдем к детальному рассмотрению узлов конструкций и поэтапной сборке вездехода.

Двигатель от ИЖа был установлен поперек, от него шел цепной вал на коробку передач, причем звезда на валу была использована от того же ижа, на звезде 20 зубцов.

Вот такой вид конструкции как-бы изнутри:

Так же не мало важно будет рассказать о работах в салоне автомобиля.Автором было принято решение установить два спальных места по обеим бортам машины, причем так, чтобы человек мог вытягиваться в полный рост в положении лежа. Все это было обшито туристическими ковриками. А для обогрева была установлена печка-буржуйка

А для обогрева была установлена печка-буржуйка.

Внутри вездехода вполне достаточно места на двух человек, даже имеется небольшой столик. Если кто-то переживает насчет угарного газа от «буржуйки», то угрозы нет, так как конструкция была продуманна подобным образом, что закладка дров идет через верх, а так же сделан шибер на трубе. Благодаря установке шибера кстати так же и был отмечен небольшой расход дров, что позволяет не возить с собой их много и оставлять место под иные нужды.

Во время эксплуатации случился инцидент связанный с трансмиссией. А именно во время езды по кочкам, не заблокировали раздаточную коробку и по этой причине обрезало ШРУС на передке. После чего раздатка была заблокирована и таким способом добрались до гаража. Из этого был сделан вывод, что если раздатка не заблокирована то идет сильная нагрузка на трансмиссию , поэтому предпочтительнее активнее пользоваться понижающей передачей.

Вот фотография салона с установленной печкой:

А вот фотографии уже полностью собранного вездехода:

Как уже было сказано вездеход отлично преодолевает водные преграды и имеет неплохую плавучесть.

И все же в процессе ходовых испытаний было выявлено следующее:Передняя подвеска все же оказалась через чур очень мягкая, поэтому на верхнюю рессору было решено добавить коренной лист от Волги,естественно произведя корректировку и подогнав по размеру, теперь все гораздо лучше, на заднем мосту было по три листа от москвича,автор добавил еще два.

Двигатель отлично справляется с нагрузкой вполне выдерживает 5 человек + прицеп.

Конструкционные особенности

В основе конструкции вездехода-болотохода лежит рама, состоящая из двух секций. Для соединения используется шарнир (поворотный кулак от автомобиля УАЗ), допускающий отклонение половин в трех направлениях. Рамы изготовлены из стального профиля, предусмотрены усилители и дополнительные накладки, повышающие прочность конструкции. Спереди установлен рядный 4-цилиндровый двигатель жидкостного охлаждения ВАЗ-2111 рабочим объемом 1,5 л, оснащенный системой распределенного впрыска с электронной корректировкой состава смеси.

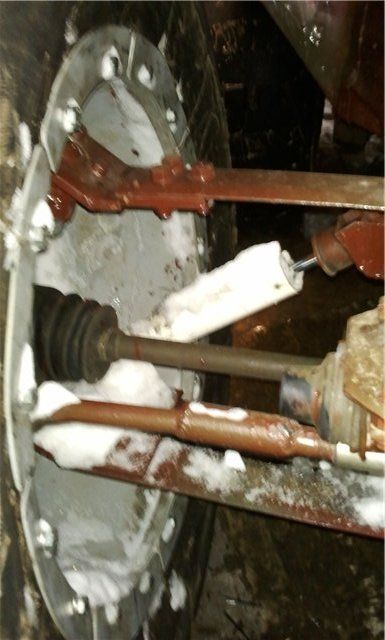

На моторе сохранено штатное сцепление сухого типа, крутящий момент передается на 5-скоростную коробку и 2-ступенчатый раздаточный редуктор с пониженным рядом, позаимствованные от автомобиля Нива. Между редуктором и мостами расположены карданные валы, обеспечивающие повышенную надежность трансмиссии. Мосты с редукторами и дифференциалами взяты от легковой машины ВАЗ-2106/2107, поворот машины осуществляется за счет перелома рамы на шарнире. В конструкции вездехода Сармат используется гидравлическая тормозная система.

В схеме раздаточного редуктора предусмотрена блокировка дифференциала. По заказу блокираторы монтируются в редукторы мостов. Поскольку на машине установлен автомобильный двигатель, то сохранена электрическая система постоянного тока напряжением 12 В с генератором и батареей. На переднем бампере расположены светодиодные фары головного света, предусмотрены кормовые сигнальные огни. По заказу монтируются розетки для коммутации внешнего оборудования (например, навигационных блоков).

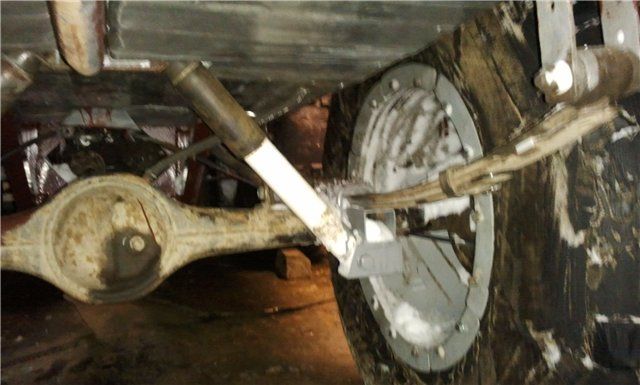

На машине используются ступицы от «классических» моделей ВАЗ, колесные диски построены на базе штатных узлов. Для увеличения диаметра используются стальные элементы, обеспечивающие центрирование обода. Вездеход оснащается дополнительно обработанными («ободрыши») пневматическими шинами от грузовика КрАЗ (размерность 1300х500 мм).

За счет удаления части протектора и металлического корда снижен вес шин и повышена эластичность боковин, что положительно сказалось на комфорте при движении (подвеска мостов конструкцией не предусмотрена).

Покрышки устанавливаются на диск, а затем зажимаются ободом (удерживается 18 болтами). За счет большого внутреннего объема шин обеспечивается положительная плавучесть вездехода, передвижение поддерживается вращением колес (гребной винт конструкцией не предусмотрен). Покрышки не оснащаются камерами, для подкачки необходимо использовать отдельный насос. Габариты вездехода позволяют осуществлять доставку в прицепе легкового автомобиля, передвижение по дорогам общего пользования не допускается.
