Как правильно поставить поршень на скутер
Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».
Особенности настройки карбюратора 2 х тактного скутера
Некоторые мопеды имеют свои особенности. Пожалуй, самые простые карбюраторы делают в Китае. А у скутера 2т карбюратор проще, чем у четырёхтактника. Регулировка такой модели не должна стать серьёзным препятствием. Однако и здесь есть свои особенности
Следует обратить внимание, что игла в карбюраторе 2т определяет качество смеси только пока дроссельная заслонка не поднята до конца. В противном случае топливный жиклёр влияет гораздо сильнее
Возникает также связь с системой холостого хода, но не на всех моделях.
В карбюраторах 2т уровень топлива куда значимей, чем у стоящих на скутере 4т. Настроить поплавковую камеру можно по инструкции выше, значимых отличий нет, хотя жиклеры и различаются.
Установка фаз газораспределения ч2 (по-колхозному — зажигания)
Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.
В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.
Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.
Фотоотчет: Установка поршневой на двухтакный двигатель скутера
Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…
Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.
Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.
Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».
Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).
Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.
Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера
Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.
После нанесения масла, разотрите его равномерно по поверхности деталей.
Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.
Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.
Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).
Вставляем второе стопорное кольцо.
Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.
Смазываем маслом кольца, старайтесь не накапать на прокладку.
Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.
При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.
Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.
При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.
После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.
Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.
После того, как кольца полностью зашли в цилиндр — можно снимать хомут.
Заталкиваем цилиндр до упора.
Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.
После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.
Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.
Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.
Установите головку цилиндра на место правильно ее ориентируя.
Накручиваем шайбы и гайки на шпильки.
Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.
После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Обкатка двигателя
Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.
Обкатка мотора скутера осуществляется следующим образом:
- Скутер ставится на центральную подножку.
- В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
- На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
- Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
- Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.
После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.
По истечении процесса такой обкатки в обязательном порядке меняется масло.
Регулировка клапанов двигателя проводится каждые 500 километров пробега.
Особенности двигателя
Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.
Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.
Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.
Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.
Подготовительные моменты
Перед тем как заменить поршень или кольца (ЦПГ в совокупности) нужно добраться до цилиндра. Для новичков, которые понятия не имеют, где находится этот элемент, подскажем. Глушитель как раз соединен болтовым соединением с цилиндром. В случае, если вы понятия не имеете как правильно поставить поршень на скутер 4т или 2т, то сначала нужно снять старую ЦПГ. Предстоящий ремонт можно разделить на следующие этапы:
- Снятие облицовки скутера (пластик);
- Отсоединение электрических проводов;
- Отсоединение шланг с маслом;
- Демонтаж двигателя;
- Снятие старого поршня, колец (ЦПГ в совокупности);
- Установка новых деталей;
- Монтаж двигателя, подсоединение проводов и шланг;
- Крепеж пластика.
Пластик складывают в стороне, чтобы не раздавить при неосторожности. Все болтики и винтики кладут в кучу, при необходимости сортируют по отдельности
Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель. Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест.
Снимаем цилиндр и сразу же его осматриваем. Если повреждений нет, то его и дальше можно использовать. В то время как поршень, скорее всего не подлежит обратному использованию.
Шаг 7
На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.
Головка цилиндра двухтактного двигателя
Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения
Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей. При использовании герметиков стоит выбирать проверенные бренды
При использовании герметиков стоит выбирать проверенные бренды.
Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi. Прокладки цилиндра 2Т-мотора Malossi

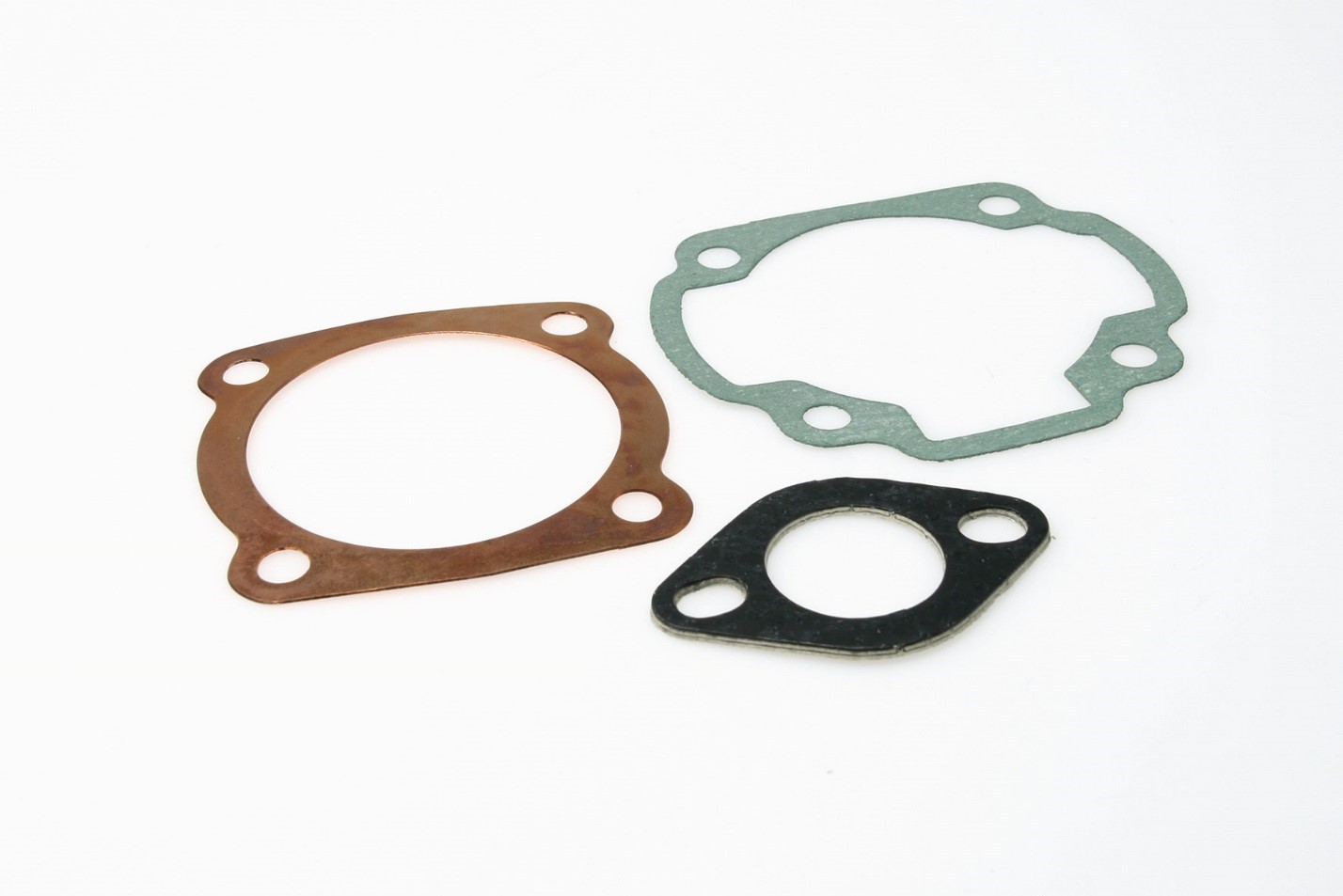

Прокладки цилиндра 2Т-мотора Malossi
Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko
Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

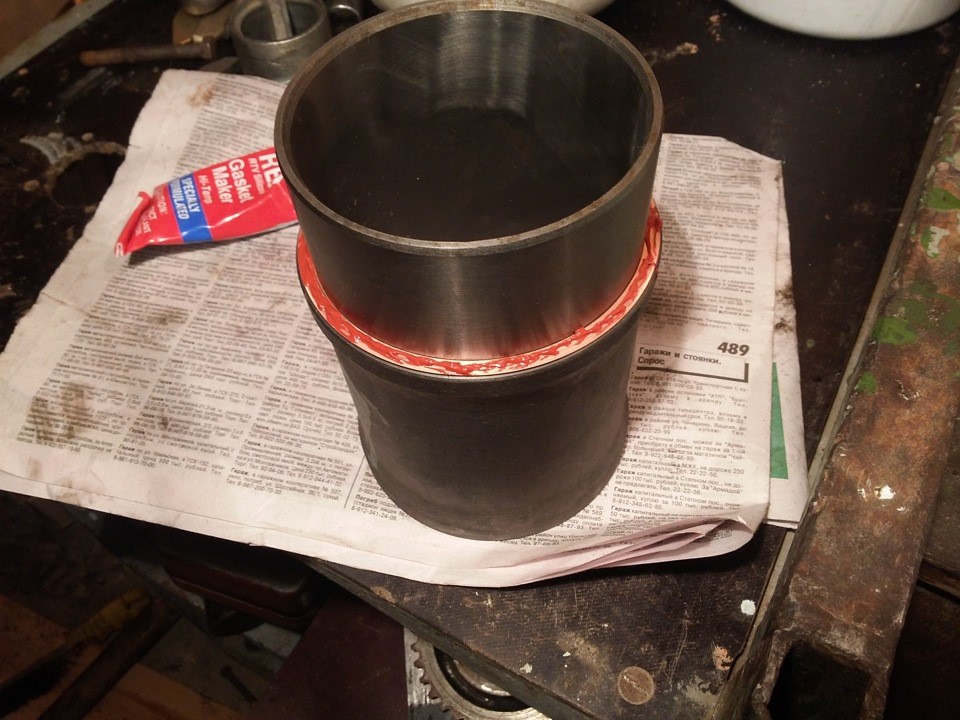

Нанесенный слой герметика
Как Правильно Ставить Поршень На Триммере
Как правильно поставить поршень на триммере
Замена поршневой группы в бензопиле или триммере
Ремонт такового уровня должен быть всегда взвешенным. В таких маленьких движках, работающих на завышенных оборотах, подмена 1-го поршня, который прогорел либо заклинил, даёт не длинный итог и по мере надобности нужно поменять всю поршневую группу. » Как правильно ставить в бензопиле или триммере. Облегая поршень сидеть на. Потому нужно обмыслить, воспользоваться ли этой пилой далее либо приобрести новейшую пилу.
Если это проф модель, то таковой ремонт стоит проводить, но если это древняя бытовая модель типа Husqvarna 40 и она проработала больше 10 либо 12-ти лет, её чинить нерентабельно. Поэтому как её ремонт обойдётся, столько. же, как и приобретение новейшей пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, ценой в 165 точно хватит. Причём продаёт такие пилы компания Husqvarna, так как PARTNER, является её дочерней компанией.
Но если Вы все-же решили чинить бензопилу либо триммер, то для вас нужны уникальные запчасти, которые стоят не дёшево. При правильной эксплуатации мотора 1-ый ремонт может наступить не скоро и поменять придётся только поршневое кольцо либо кольца, зависимо от модели. Но если пилу заклинило, то поменять нужно всю поршневую группу – цилиндр, поршень и кольца.
Нужно увидеть, что бензопилы Хускварна 136/141 имеют примерно ресурс 500-600 моточасов, Хускварна 340/350. 1000-1200 моточасов, проф бензопилы более 2000-2500 моточасов, при условии серьезного соблюдения аннотации по эксплуатации. По сути опираться на эти числа нельзя, потому что реальный ресурс может существенно отличаться как в огромную, так и в наименьшую сторону. Но приблизительно можно сказать что полупрофессиональные пилы работают в 3-4 раза подольше любительских, а проф до 10 раз и поболее.
Естественно, ничего нет нескончаемого, но одно дело если вы меняете поршневую группу, после длительных лет эксплуатации и она отработав свои моточасы, вполне себя окупила, а другое дело, что эту пилу заправили к примеру одним бензином, без масла, и её заклинило. Такую пилу приходится чинить, потому что все другие детали обычные.
Многие компании специально завышают цена запасных частей, чтоб покупались новые модели. На бензопилы и триммеры, к примеру, конторы Stihl, запчасти имеются в большем ассортименте, ежели на Husqvarna. Потому выбирая определённую модель узнавайте как обстоят дела с запчастями. РВТ
Как верно установить кольца на поршень двухтактного скутера
В установке колец на поршень двухтактного скутера, вобщем как и четырехтактного, нет ничего сложного, и многим это понятно. Но большая часть скутеристов, которые только не так давно заполучили схожую технику, не имеют даже представления о том, как поменять поршневую на скутере, как правильно установить кольца на поршень, куда должна глядеть стрелка на поршне и почти все другое. В этом уроке, я расскажу для вас как верно одеть кольца на поршень и собрать поршневую на место. Потому что ранее о четырехтактных движках мы уже гласили, здесь пойдет речь только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены. Придонок показывает и рассказывает как правильно устанавливать поршень в цилиндр на скутере и мотоцикле. Как ставить поршень на мотокосе в этом уроке, я расскажу для вас как верно одеть кольца на поршень и собрать поршневую на место.изнашиваются сначала кольца. Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы. После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца
Как поменять поршневую на Триммере !!!
В данном видео я покажу как самостоятельно, быстро поменять поршневую на триммере
. Менять буду натриммере .
Как правильно установить поршень на скутер 4т
Как поставить поршень на скутер?
Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.
Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.
Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .
Именно этой меткой поршень должен быть установлен к впускному коллектору.
Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.
Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.
Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.
Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.
Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК
Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.
Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.
Как правильно снять двигатель со скутера
Рассмотрим поэтапно, как правильно снять двигатель скутера:
Установите скутер на центральную опору. Под центральную часть рамы подложите дополнительный упор, например, несколько деревянных брусков. Снимите сиденье скутера и подседельную емкость. В некоторых случаях может понадобиться снять боковой пластик. Это обеспечит нам доступ к топливной магистрали и электрическим соединениям бортовой сети. Отсоедините отрицательную клемму от вывода аккумулятора. Обработайте крепежные элементы, которые будут демонтироваться, проникающей смазкой, например, WD-40. Это позволит открутить даже заржавевшие болты крепления амортизатора и силового агрегата. Отсоединяем все топливные магистрали, соединяющие раму с двигателем. Магистрали бензина и масла можно заглушить подходящим по размеру болтиком. Аналогичным образом отсоединяем контакты электрооборудования. Как правило, все электрические соединения между рабой и двигателем выполнены в виде разъемных элементов. Далее нам нужно отсоединить тросик газа от карбюратора скутера. Для этого, откручиваем винт и извлекаем дроссельную заслонку вместе с дозирующей иглой. Отверстие в карбюраторе закрываем подходящей по размеру ветошью. Накидным ключом необходимо отсоединить тросик заднего барабанного тормоза. Тросик убрать в сторону. Если скутер оборудован дисковым тормозом, снимаем весь суппорт в сборе. Находим клемму соединения массы двигателя и откручиваем ее. Откручиваем болт крепления амортизатора
Не важно, верхнее ухо высвобождать или нижнее, смотрим, где удобнее. Еще раз необходимо убедиться, что кроме оси либо гаек крепления двигателя скутера к раме его больше ничего не удерживает
После этого, откручиваем соединение силового агрегата и после извлечения болтов либо оси, силовой агрегат у нас в руках. При этом, рама должна уверенно стоять на предварительно подготовленной опоре из деревянных брусков.
Когда нужно регулировать клапана
Совет!
Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.
Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.
Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:
- Пассатижи;
- Крестовая отвёртка;
- Пара рожков на 8 и 9;
- Торцевой ключ на 10;
- Щупы 0.05 и 0.1 мм.
Щупы Внимание!
Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.
Как заменить кольца на цилиндре скутера
Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.
Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.
Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.
Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.
