Suzuki Skywave 400: технические характеристики

Модель «Скайвэй 400» — это единственный японский максискутер, который выпускается с четырьмя разновидностями кузова. Модификации обозначаются номерами 41, 42, 43, 44.

• Корпус 41 (выпускался с 1998 года) — без тахометра, с одной фарой, маленьким багажным отделением, впрыск карбюраторный.
• Корпус 42 (выпуск с 2000 года) — отсутствие тахометра, одна фара, большой багажник, два маленьких бардачка, карбюратор.
• Корпус 43 (производился с 2002-го) — впрыск инжекторный, две фары, тахометр, комбинированный тормоз.
• Корпус 44 (выпускается с 2006-го) — инжектор, две фары, обтекатель, тахометр, один большой бардачок и два маленьких, объемный багажник, комбинированный тормоз.

Габаритно-весовые параметры:

• длина скутера — 2270 мм;
• высота по линии руля — 1385 мм;
• высота по седлу — 710 мм;
• ширина — 760 мм;
• вместимость бензобака — 12 литров;
• сухой вес скутера — 150 кг;
• расход топлива в расчете на 100 км — 3 литра;

Модель Suzuki Skywave 400 (для европейского рынка название Burgman) выпускается с 1998 года по настоящее время в разных модификациях. За весь период производства скутер дважды прошел рестайлинг. Модернизация касалась в основном переднего щитка, ходовой части, тормозов и электрооснащения. Двигатель не подвергался усовершенствованиям, поскольку его параметры были безупречны и не оставляли желать лучшего.

Стоимость

Цена Suzuki Skywave 400 зависит от года выпуска транспортного средства. Первое поколение (1998 года) будет стоить дешевле. Однако подобные мотоциклы реализуют в основном частники. Поэтому четко установленной цены на эту технику нет. Скутер первого поколения можно приобрести за сумму от 70 до 110 тыс. руб.

Более поздние версии стоят немного дороже. Так, Skywave 400 выпуска 2001-2002 гг. можно приобрести от 100 до 140 тыс. руб.

Если требуется добавить динамики двигателю, можно приобрести отдельно вариатор. Это, например, может быть прибор Malossi Multivar. Его цена составляет 6-8 тыс. руб. При желании заменить его самостоятельно не составит большого труда.

Если водитель желает модифицировать конструкцию руля, это также вполне можно сделать самостоятельно. Стоимость такого мероприятия составляет порядка 2-4,5 тыс. руб.

Обслуживание

Давление в шинах

Давление в холодных шинах должно быть:

• передняя: 2.25 кгс/см2 как с пассажиром, так и без
• задняя: 2.5 кгс/см2 без пассажира, 2.8 кгс/см2 с пассажиром

Эти значения справедливы для стандартных размеров шин: 120/70 R15M/C 56H для переда и 160/60 R14M/C 65H для зада.

Замена масла

В отличие от обычных скутеров, масло в Burgman 650 необходимо менять аж в трёх местах: в моторе, в трансмиссии (иногда её ошибочно называют «сцеплением»), в главной передаче (которую иногда называют редуктором, что тоже не совсем верно).

Моторное масло

Не рекомендуется использовать так называемые «экономичные» (energy conserving) масла!

API
10W-40	SF или SG	–
10W-40	SH или SJ	MA

Необходимый объём масла:

Простая замена:	2.6 л
С заменой фильтра:	2.9 л
Капитальный ремонт двигателя:	3.4 л

Масло меняется каждые 6 000 км (6 месяцев), фильтр каждые 18 000 км (18 месяцев).

Сливная пробка закручивается с усилием 23 N·m.

Масло трансмиссии

Не путать трансмиссию с главной передачей! Трансмиссия – посередине.

Необходимый объём масла трансмиссии:

Простая замена:	360 мл
Капитальный ремонт:	400 мл

Интервал замены каждые 12 000 км (12 месяцев), проверка уровня каждые 6 000 км (6 месяцев).

Все пробки (заливная, сливная, пробка уровня) закручиваются с усилием 12 N·m.

Масло главной передачи

Рекомендуется использовать гипоидное масло SAE90, имеющее рейтинг GL-5 по классификации API.

Интервал замены каждые 12 000 км (12 месяце).

Необходимый объём:

Простая замена:	300 мл
Капитальный ремонт:	430 мл

Все пробки (заливная, сливная) закручиваются с усилием 33 N·m.

Колёсные подшипники

Однорядный радиальный шарикоподшипник

В ранних версиях Burgman (до 2003 года предположительно) наблюдалась проблема с подшипниками переднего колеса – приходили в негодность буквально за 5-10 тысяч км. Потом эту проблему исправили простой заменой полузакрытых подшипников на закрытые.

Рекомендуется при замене использовать подшипники с индексом ХХХХ-2RSH – по наблюдениям, они отхаживают 30-40 тысяч км в среднем.

Оригинальные номера подшипников для Suzuki Burgman (Skywave) 650:

Передние:	08133-62037-000 (2 шт.)
Задние:	08123-62047-000 (2 шт.)

Назначение модели

Скутер Suzuki Skywave 400 изначально был разработан как транспортное средство, предназначенное для езды по трассе. Люксовая модель от компании «Сузуки» позволяет создавать максимальный комфорт при перемещении в условиях трассы. Он развивает высокую скорость, оставаясь при этом достаточно маневренным и устойчивым. Контроль над системой обеспечивает высокую безопасность пользователя.

Разработчики создали большой багажник для этой модели не случайно. Отправляясь в путешествие, сюда можно спрятать множество необходимых и ценных вещей. Складывать технику в багажник будет гораздо безопаснее, чем оставлять ее в рюкзаке на плечах.

Вернувшись из путешествия, можно свободно рассекать в условиях городской трассы. Скутер не может похвастаться отличной маневренностью. Однако это не уменьшает комфорта даже при перемещении по пробке.

Недостатки

Suzuki Skywave 400 не лишен также и некоторых недостатков. Они, правда, являются несущественными. Положительные качества модели полностью затмевают недостатки. Однако перед покупкой необходимо узнать и про некоторые недостатки Skywave 400.

Габариты модели достаточно большие. Именно этот фактор влияет на снижение маневренности транспортного средства в условиях городской езды. Эксперты также отмечают, что при изготовлении выхлопной системы и заднего тормоза наблюдаются небольшие погрешности. Замену прокладок в этой системе приходится производить раз в 2-3 года.

При изготовлении производитель слишком сильно наклоняет ветровое стекло. Поэтому при эксплуатации скутера его необходимо правильно настроить. Также следует сказать, что стоимость представленной модели достаточно высокая. Однако она полностью соответствует высокому качеству Skywave 400.

Советы по выбору

Прежде всего необходимо определиться с целью, по каким дорогам вы планируете ездить: по городу, на длительные расстояния или в спортивных рейсингах. В зависимости от назначения определяется мощность и возможности аппарата. Продажа автомобилей на экспорт, выкуп автомобилей без технического контроля в любой точке Франции

Марка. Выбирайте только марки известных фирм-производителей, от этого зависит ваша же безопасность.
Крайне не советуем приобретать максискутер, бывший в употреблении, даже проверенной марки

К сожалению, они имеют свойство быстро ломаться, да и расходники для замены найти будет довольно проблематично.
По городским дорогам подойдут модели с объемом двигателя в 200-250 кубов, компактные и развивающие скорости до 130 км в час, остальные варианты для любителей скорости.
При езде по пересеченной местности обратите внимание на большой диаметр колес от 30 см и выше и резину с широким протектором, высоте фильтра воздухозаборника, высоте глушителя с дополнительным кожухом, большой мощности и маятниковой, а в идеале – телескопической вилкой.
Посетите не один салон, проконсультировавшись со специалистами для создания четкой и целостной картинки понравившейся модели.
Экономя средства при покупке, можно проиграть при эксплуатации транспортного средства.
Расход топлива. Обязательно учитывайте этот пункт.
Цена

В зависимости от ваших возможностей и размера кошелька.

Скутеры

Японская еще в середине 20 века начала выпускать скутеры. Первый мотовелосипед появился в 1952 году. Он был одноцилиндровым, с двухтактным двигателем объемом 36 кубических сантиметров. Этот скутер Suzuki PAWA FREE E1 позволил компании удачно стартовать в производстве мотовелосипедов. Они становились все более популярными, поэтому ассортимент моделей постоянно пополнялся, а их характеристики совершенствовались. Многие скутеры «Сузуки» опережали свое время и были самыми качественными на рынке.

Все модели скутеров этой компании довольно популярны. Они имеют современное техническое оснащение, удобное управление и модный дизайн.

• Популярной в конце 20 века была модель Suzuki Sepia, модернизированая по самым современным требованиям. Она идеально подходит для условий города.
• Потом на смену пришли скутеры Suzuki Lets 2. Они впервые появились на рынке в 1996 году и имеют увеличенный объем двигателя.
• Популярными являются также макси-скутеры с красивым современным дизайном и маневренностью. Преимуществом этих моделей являются качественные дисковые тормоза.
• А для спортивных и азартных людей прекрасно подойдут спортивные байки с прочной рамой и комфортной системой амортизации.
• Совсем недавно была произведена небольшая партия Suzuki Address V125G. Это очень легкие маневренные скутеры, прекрасно приспособленные к условиям города. Их преимуществами является встроенная защита от угона.

Ходовая часть

Обе подвески скутера, его вытянутая база, угол вылета переднего колеса — все рассчитано на стабильную езду по ровной дороге с твердым покрытием. 13-дюймовые колеса обеспечивают мягкий ход, а ровная тяга мотора — движение без рывков на скорости в диапазоне от 28 до 100 километров в час. Передняя подвеска однополюсная, с эффективной рычажной амортизацией и гасителем колебаний. Механизму придана усиливающая пружина. Задняя подвеска — шарнирная короткорычажная с регулируемым моно-амортизатором. За счет низко расположенного центра тяжести скутер устойчив на курсе, стабильно проходит повороты. Однако на виражах малого радиуса машина нуждается в снижении скорости, поскольку нижняя часть корпуса может задеть асфальт при чрезмерном наклоне. Сказывается недостаточный дорожный просвет.

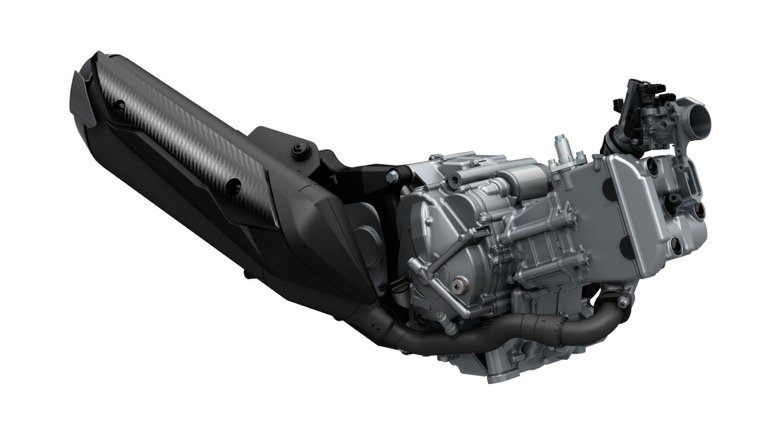

Motor

The first two generations of Burgman 400 used a single cylinder, 4-stroke, 4-valve, liquid cooled engine, while the second generation adds fuel injection, dual cams and an extra 14cc (385cc vs 399cc). Both motors are capable of propelling a single rider to about 95mph, but the second generation motor boasts improved efficiency. The 2003 – 2006 Burgman 400 normally records about 50-55mpg, while the second generation sips fuel at 55-60 mph which is pretty good for a 489 lbs (dry) machine. The first generation motor was smaller at 385cc but it also propelled a much lighter 406 lbs machine which is why performance between the generations is quite similar.

Both motors are well regarded, reliable motors. The performance is pretty comparable to the Burgman 400’s chief competitor: Yamaha’s Majesty, but slower than newcomers like BMW’s C 400 X. The Burgman 400 provide adequate power for interstate touring, and a 95 mph top speed, while bettering the 40-50mpg that the larger Burgman 650 achieves.

For the third generation Suzuki went with a lower compression (10.6:1 vs 12.6:1) and lower emission (Euro 4 compliant) version of their 399cc engine. The core motor is the same as the prior generation (e.g. same bore and stroke) but there are enough changes that Suzuki isn’t far off in calling it all new. This overhauled motor loses a single horsepower compared to the prior model (30.5 HP vs 32 HP) but has a similar power:weight ratio since the bike is also lighter.

The best attribute of the new engine is an improvement in fuel milage by 5-10%. Suzuki claims you can get another 20 miles on the same 13.5 liter tank, which should translate to about 65 mpg on real world roads, since Suzuki is claiming 70 mpg and they’re always a bit optimistic.

Общее описание Suzuki Burgman 650

Пытаясь охарактеризовать 650-ю модель, ее правильнее было бы назвать мотоциклом, внешне напоминающим скутер. Ведь посадка водителя такая же, как на обычном скутере, называемом «табуреткой». При этом уровень функциональности и комфортабельности соответствует туристическим мотоциклам. На японском рынке эта модель скутера называется Skywave, а на европейском и американском Burgman. Конструктивно и внешне обе модели идентичны. Остановимся на их дизайне и конструкции.

Формы 650-й модели скутера Burgman — выразительны

Внешность и дизайн

Рассматривая 650-ю модель скутера Burgman, удивляешься, насколько выразительны формы и внушительные габариты

Обращает на себя внимание объемная обшивка из качественного пластика, придающая данной модели солидности. Удачно продумана аэродинамика – ветрозащитное стекло является как бы визуальным продолжением обшивки и придает передней части стреловидною форму. Две мощные фары, размещенные над передним крылом, обеспечивают хороший уровень освещения

Две мощные фары, размещенные над передним крылом, обеспечивают хороший уровень освещения.

Яркие поворотники находятся в складывающихся боковых зеркалах, расположенных незначительно выше фар. Имеется электрический привод изменения углового положения ветрового стекла, что повышает комфортабельность во время езды. Ветровик закрывает дисплей приборной панели, предоставляющий необходимую информацию о работе скутера. Для размещения закрытых вещевых боксов использовано пространство между рулевой колонкой и посадочным местом водителя.

Удобное сиденье имеет ступенчатую форму и оснащено спинкой водителя с возможностью регулировки ее положения. Для удобства пассажиров имеются две ручки с противоположных сторон пластикового обвеса. Для ног водителя и пассажира предусмотрены удобные площадки. Под посадочным местом расположена вещевая емкость объемом 56 литров.

Все узлы макси-скутера продумали детально японские инженеры

Конструкция

Японские инженеры детально продумали все узлы макси-скутера. Несущая конструкция изготовлена из трубчатого профиля и формирует жесткую раму, к которой крепится пластиковый обвес. В отличие от характерной для небольших скутеров схемы расположения двигателя, находящегося рядом с задним колесом, у макси-скутера силовой агрегат размещен под водительским сиденьем.

Для поддержания рабочей температуры двухцилиндрового двигателя установлена жидкостная система охлаждения. Радиатор удачно расположен в передней части скутера в непосредственной близости от переднего колеса. Он воспринимает мощный воздушный поток, обеспечивающий эффективное охлаждение мотора. Внешне радиатор не виден, так как удачно скрыт под пластиком.

Скутер укомплектован вариаторной коробкой передач, чем отличается от классического мотоцикла с коробкой скоростей. Она обеспечивает быстрый разгон и возможность комфортабельного перемещения на макси-скутере. Трансмиссия может функционировать в двух режимах, один из которых автоматический, а другой с ручным переключением передач.

Вариаторной коробкой передач укомплектован скутер

Подвеска имеет классическую конструкцию. Переднее колесо закреплено на вилке телескопического типа, а заднее имеет маятниковую подвеску и закреплено на двух боковых амортизаторах. Блокировка переднего колеса скутера осуществляется двумя дисковыми тормозами, а ведущего – одним.

Эксплуатационные характеристики

Рассматривая характеристики Suzuki Skywave 400, следует отметить еще несколько особенностей представленной модели. Она оснащается противоугонным механизмом. Он встроен в замок зажигания. Особая шторка предотвращает установку неоригинального ключа. Также не получится воспользоваться его копией или иной подделкой.

Отличие оригинального ключа заключается в особом магните. Он прикладывается к специальному месту на замке. Только после этого шторка отодвинется, ключ можно будет вставить в зажигание. Это простая, но действенная система защиты от угона.

Посадку на представленной мототехнике можно менять в соответствии со своими потребностями. Она может быть классической, чопперной и т. д. Некоторые водители отмечают недостаток места, предусмотренного для ног. Если рост водителя составляет более 180 см, может ощущаться определенный дискомфорт из-за скованности.

Установка зеркал выполнена на руле. Это несколько ухудшает обзор. Однако при перемещении в городских условиях это, скорее является преимуществом.

Технические характеристики suzuki burgman 400

Объем двигателя, см3	400
Мощность, л.с.	33
Количество цилиндров	1
Число тактов	4
Максимальная скорость, км/ч	150
Расход бензина, л	4-5
Объем бака, л	13,5
Коробка передач	Вариатор
Габариты, мм	760/1375/2260
Вес, кг	225

Применение инжекторного впрыска топлива позволило значительно увеличить характеристики двигателя. Динамика двигателя отличная. Конструкционные особенности позволяют запустить мотор в холодном состоянии. Это позитивно отражается на эффективности сгорания топлива, и, как результат, технические характеристики улучшаются. Новейшие разработки направлены на повышение экологичности скутера. Обратная подача кислорода и использования катализатора позволяет уменьшить уровень выхлопных газов. Система охлаждения – жидкостная. Двигатель запускается при помощи электростартера. Расход топлива зависит от стиля езды. Burgman неприхотлив в качестве топлива, подойдет бензин с октановым числом не ниже 92.

Ходовая часть проработана очень хорошо. Жесткость рамы, вместе с надежной подвеской делают скутер достаточно управляемым. Заднюю подвеску можно регулировать при помощи специального ключа. Характеристики ходовой схожи со спортивными мотоциклами.

Автоматическая коробка передач проста и надежна в использовании. Главная передача – ременная. Тормозная система – дисковая гидравлическая, обеспечивает достаточно безопасную остановку в случае необходимости. Комбинированная система тормозов обеспечивает более надежную работу. Правый рычаг отвечает за передний суппорт, а левый – за задний и, частично, за передний. Есть функция блокировки заднего тормоза.

2007 – 2016 Burgman 400 Key Specs:

• Engine Type: 4-stroke, liquid-cooled, single-cylinder, DOHC, 4-valve
• Displacement: 400cc
• Power: 32 horsepower @ 6500 RPM
• Bore/Stroke: 81.0 x 77.6 mm
• Compression Ratio: 12.5:1
• Fuel System: Fuel Injection
• Lubrication: Wet sump
• Ignition: Digital/Transistorized
• Starter: Electric
• Transmission: V-belt, CVT-automatic
• Final Drive: Shaft
• Seat Height: 710 mm (28 in)
• Wheelbase: 1585 mm (62.4 in)
• Ground Clearance: 125 mm (4.9 in)
• Dry Weight: 489 lbs.
• Front Suspension: Telescopic, oil damped
• Rear Suspension: Link-type, adjustable preload
• Front Brakes: Dual hydraulic disc
• Rear Brake: Single hydraulic disc
• Front Tire: 120/80-14
• Rear Tire: 150/70-13
• Fuel Tank Capacity: 13.5 L (2.97 imp gal.)
• Fuel Milage: 50-60mpg
• USA MSRP: $7899 (2013)
• Canada MSRP: $7899 (2013)

Расходники

Номера оригинальных и неоригинальных расходников, приблизительные цены, внешний вид, особенности.

Тормозные колодки

от производителя TRW:

Перед MCB598SRM (спереди 2 тормозных диска, соответственно заказываем 2 комплекта), приблизительная стоимость комплекта 15-20$.

Зад MCB751

Только этот номер! Любой альтернативный вариант, к примеру MCB571, не подойдет, ибо не имеет с задней стороны колодки штырька, который важно устанавливать со стороны тормозных бочёнков, это важно для работы ручного тормоза, без штырька будет плохо работать ручник, повышенный износ колодок

Масляный фильтр

Оригинал Suzuki 16510-07J00, заменитель Knecht OC 574 или его аналоги.

Интервал замены масла каждые 6 тысяч км, фильтра – каждые 18 тысяч км.

Масляный фильтр

Описание Suzuki AN 400 Burgman 2007

Описание мотоцикла Suzuki AN 400 Burgman 2007 находится в очереди на публикацию статьи. Анонс: Сегодня чуть ли не под каждый нарождающийся на свет мотоцикл маркетологи стремятся выкроить свою нишу. Тот — дорожный спорт, этот — прогулочный эндуро. А вот к какому классу отнести мотоцикл, в котором всего понемногу? Хороший байк должен обладать надежным двигателем, иметь удобную эргономику и простое управление …

Suzuki AN 400 Burgman изредка продающийся в России мотоцикл оснащенный двигателем средней мощности 32лс. Несмотря на то, что хорошие модели мотоциклов отличаются весьма солидной ценой, а сезон их использования относительно короткий, рынок мототехники стремительно развивается. А если верить словам дилеров, то некоторые модели недавно выпущенных мотоциклов в начале сезона расходятся как горячие пирожки, и привезенных в Россию моделей явно не хватает для полного удовлетворения потребительского спроса.

Мотоцикл давно перестал быть альтернативой автомобиля, и забыты те времена, когда эту технику покупали только потому, что не хватало денег на полноценный автомобиль. Сейчас двухколесные транспортные средства во многих случаях можно назвать чудесами техники, и их стоимость может сравниваться с ценой на престижные автомобили.

Многие люди стали покупать мотоциклы для увлечений, так как езда на них или даже коллекционирование стали хорошим развлечением для многих людей. Многие мотоциклы, например Suzuki AN 400 Burgman технические характеристики которого позволяют назвать модель престижной маркой, пользуются спросом как у начинающих, так и у опытных мотоциклистов.

Мотоциклы, имеющие объем двигателя 385 куб. см., появились в результате длительного труда изобретателей, стремившихся создать модель, не уступающую по характеристикам другим вариантам мотоцикла. В некоторых случаях эти модели не только не уступают, но и опережают другие мотоциклы, так как имеют минимальный расход топлива и прочие отличные параметры.

Мотоциклы от 250 до 400 кб. см. к которым относится Suzuki AN 400 Burgman — это самый распространенный класс мотоциклов. В этом диапазоне у вас уже есть выбор среди почти всех классов мотоциклов. Многие называют эту категорию самой приемлемой для первого мотоцикла. Вы можете приобрести в меру тяжелый, мощный и покладистый мотоцикл за сравнительно небольшие деньги. Очень многие советуют брать дорожный мотоцикл с 400 кубовым двигателем в качестве первого. С этим нельзя полностью согласиться, потому что такие мотоциклы часто имеют вес около 200 кг и достаточный запас мощности. Если ваши навыки езды на двухколесном транспорте ограничиваются учебным мотоциклом в мотошколе, то не стоит сразу брать такой аппарат. Многие новички попадают в нелепые аварии просто из-за того, что не знают все особенности управления такой техникой. Ведь чем тяжелее и мощнее мотоцикл, тем лучше вы должны знать, как с ним справиться в разных ситуациях. Просто ехать по прямой сможет и обезьяна (без шуток).

Это интересно: Мотоцикл Yamaha YBR 125 2013 — изучаем по порядку

История

Начиная обзор Suzuki Skywave 400, необходимо сказать об истории создания и развития представленной модели. Она появилась на рынке мототехники в 1998 году. Размер этого транспортного средства превосходил аналоги. Благодаря особенностям конструкции, удалось придать скутеру комфорт и маневренность при сохранении хорошей грузоподъемности.

Первая модель имела размер колес 159 см. Он был сопоставим с габаритными характеристиками полноразмерных мотоциклов. Модель разрабатывалась для длительных поездок по трассе. В городской черте он также остается достаточно маневренным. Разработчики предусмотрели в модели хорошую защиту от ветра, вместительный багажник.

В 2001 году Skywave 400 претерпел некоторые изменения в области дизайна. Фары, задняя часть и габариты сидения стали отличаться от первой вариации. Дизайн также менялся в 2003 году

В то же время разработчики уделили внимание и двигателю. Он получил мотор с системой впрыска топлива

Основные моменты затяжки

Здесь будут приведены основные моменты затяжки, используемые при обслуживании Suzuki Burgman 650. Для более полных сведений рекомендуется обратиться к документации.

Колёса и тормоза

Ось переднего колеса: 65 Н•м

Гайка на оси заднего колеса: 100 Н•м

Болты тормозных дисков: 23 Н•м (фиксатор резьбы)

Штуцеры тормозных шлангов: 23 Н•м

Болты крепления тормозных суппортов: 26 Н•м

Направляющие тормозных колодок: 18 Н•м

Заглушка направляющих (под плоскую отвёртку): 2.5 Н•м

Болты ручного тормоза (на суппорте): 23 Н•м (фиксатор резьбы)

Гайка регулировки ручного тормоза: 9.5 Н•м

Болт слива масла: 23 Н•м

Вариатор (CVT)

Болты, крепящие вариатор к двигателю: 50 Н•м

Болт первичного шкива (короткий, в старой версии): 64 Н•м (фиксатор резьбы)

Болт первичного шкива (длинный, версия Executive): 96 Н•м (фиксатор резьбы)

Стопорный болт: 36 Н•м

Болты крышки вариатора: 22 Н•м

Гайка вторичного шкива: 226 Н•м (фиксатор резьбы)

Гайка муфты первичного шкива: 96 Н•м
