Мотороллер Тулица: технические характеристики

Электрооборудование мотороллера Тула Т-200

На мотороллере Т-200 установлены две аккумуляторные батареи 3-СМТ-П емкостью 11 а-ч каждая. Батареи соединены последовательно, что позволило получить суммарное напряжение 12 в. Последовательное соединение обеспечивает пуск двигателя при помощи династартера.

Династартер ДС-1 является электрической машиной постоянного тока, которая при пуске мотороллера Т-200 работает как электродвигатель, а во время езды вырабатывает электроэнергию для питания приборов освещения, приборов системы зажигания и для подзарядки аккумуляторных батарей.

При пуске двигателя династартер потребляет ток около 120 а, а при работе в режиме генератора его мощность составляет 90 вт.

Якорь 1 династартера насажен на коленчатый вал и стопорится при помощи шпонки. Статор 3 крепится к картеру двигателя, имеет шесть полюсов, образуемых сериеснои обмоткой, и шесть полюсов, образуемых шунтовой обмоткой.

При пуске мотороллера Т-200 включаются и действуют полюса сериеснои обмотки, а при работе династартера в качестве генератора — полюса шунтовой обмотки.

Династартер работает совместно с реле-регулятором РР-45, который обеспечивает: — включение династартера при работе в качестве стартера; — автоматическое включение и отключение династартера, работающего в режиме генератора, от сети питания потребителей тока; — поддержание независимо от числа оборотов коленчатого вала двигателя в определенных пределах напряжения тока, вырабатываемого династартером.

Реле-регулятор РР-45 состоит из корпуса, в котором смонтированы реле пускового и обратного тока и, регулятор напряжения.

Все приборы реле-регулятора закрыты сверху крышкой.

Пусковое реле включается с помощью ключа, зажигания в цепь тока, поступающего от аккумуляторной батареи к полюсам статора, образованным сериесной обмоткой, при этом династартер начинает работать как стартер.

Для выключения пускового реле достаточно прекратить, нажимать на ключ зажигания. Реле обратного тока, и регулятор напряжения по своему назначению, устройству и действию похожи на аналогичные приборы других, типов реле-регуляторов, описанных выше.

Катушка зажигания Б-51, установленная на мотороллере Т-200, служит для преобразования тока, низкого напряжения (12 в) в ток высокого напряжения (14—16 тыс. в).

Прерыватель включен в цепь первичной обмотки катушки зажигания и обеспечивает в нужные моменты индуктирование во вторичной обмотке тока высокого напряжения.

Размыкание контактов прерывателя 10 и 11 происходит в те моменты, когда текстолитовая подушка 6 рычага 9 сходит с выступа кулачка 8, вращающегося на оси, закрепленной на ступице якоря династартера.

Неподвижный контакт 11 находится на стойке 3, прижатой к основанию 1 прерывателя винтом. Подвижный контакт 10 припаян к концу рычага 9 и проводом соединен с первичной обмоткой катушки зажигания.

Для нормальной работы двигателя зазор между контактами прерывателя должен находиться в пределах 0,25 — 0,35 мм.

Начало размыкания контактов должно происходить в тот момент, когда поршень двигателя находится в 3 — 4 мм до в. м. т.

Регулирование зазора между контактами производится вращением регулировочного винта 2.

Двигатель мотороллера Т – 200 имеет автомат опережения зажигания, закрепленный своим основанием 1 на якоре династартера и вращается вместе с ним.

Грузики 6 своими выступами входят в пазы кулачка 3 прерывателя. Каждый грузик сидит на отдельной оси и подтягивается пружиной 5 к кулачку.

Когда двигатель начинает развивать обороты, грузики под действием центробежной силы начинают преодолевать силу пружин и раздвигаются. При этом короткие плечи грузиков поворачивают кулачок против направления его вращения, и размыкание контактов прерывателя начинается раньше.

Это обеспечивает необходимое время для более полного сгорания рабочей смеси в цилиндрах двигателя, что особенно необходимо при больших числах оборотов коленчатого вала.

При достижении двигателем 2500 – 3000 об/мин. Грузики расходятся до своих упоров, и автомат уже не изменяет достигнутого опережения зажигания.

На мотороллере Т-200 применяются свечи зажигания А11У с зазором между электродами 0,6 – 0,7 мм.

Фара ФГ-50Б, установленная на мотороллере Т-200, состоит из оптического элемента, рассеивателя, деталей регулировки и крепления. В центральном патроне установлена двхнитевая лампа с нитями ближнего и дальнего света.

Задний фонарь служит для освещения номерного знака в темное время суток и для сигнализации о торможении мотороллера.

Где приобрести «Тулицу»?

После 1995 года “ТУЛАМАШ” полностью прекратил выпуск ранее разработанной мототехники, перейдя на другой вид продукции. Однако у любителей двухколесных раритетов есть еще возможность приобрести мотороллер «Тулица». «Авито» – интернет-сайт, где частные лица размещают объявления о продаже различных товаров, – на сегодняшний день предлагает довольно большой выбор этих машин. Цена на модель зависит от ее внешнего вида и общего технического состояния. Там же при необходимости можно приобрести и запчасти на этот транспорт.

Словом, если хочется иметь «Тулицу» у себя в гараже, то все зависит от желания и финансовых возможностей.

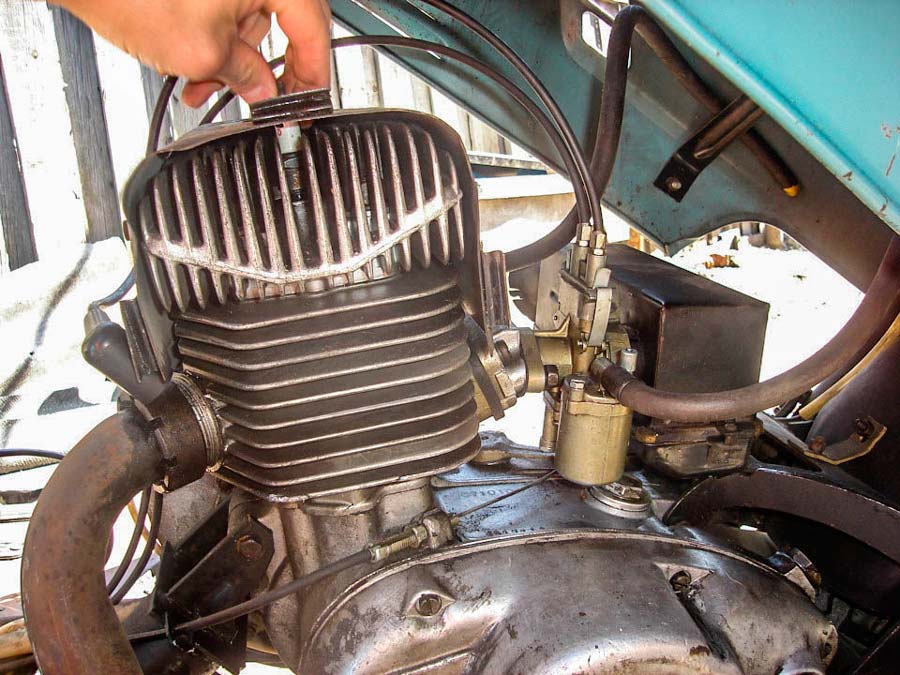

Двигатель мотороллера Тула Т-200

На мотороллере Т-200 установлен одноцилиндровый двухтактный двигатель с кривошипно-камерной продувкой и принудительным воздушным охлаждением мощностью 8 л. с.

Основной частью является картер блочного типа, в котором размещены кривошипно-шатунный механизм, коробка передач, сцепление, моторная цепь и династартер.

Цилиндр 2 отлит из мелкозернистого чугуна, на внешней поверхности которого расположены охлаждающие ребра. Цилиндр имеет впускной, два перепускных и выпускной каналы.

Впускной канал имеет патрубок для присоединения карбюратора К-28Г.

Выпускной канал соединен с выпускной трубой, заканчивающаяся глушителем.

Головка цилиндра 1 отлита из алюминиевого сплава и имеет ребра для отвода тепла. Между головкой и цилиндром установлена медно-асбестовая прокладка.

Поршень 3 – алюминиевый. Имеет выпуклое днище и при помощи поршневого пальца 5, соединен со стальным штампованным шатуном. На поршне установлены три уплотняющих кольца 4.

В верхней головка шатуна запрессована бронзовая втулка, а в нижней – двухрядный роликовый подшипник. Смазка поршневого пальца осуществляется через шесть отверстий, просверленных в верхней головке шатуна.

Коленчатый вал 7 — не разборный, составной, состоит из двух цапф, напрессованных на кривошипный палец. Вал вращается на двух шариковых 9 и одном роликовом подшипниках.

Картер отлит из алюминиевого сплава. Состоит из правой 16 и левой 8 половин. Закрыт он крышкой 14.

Половины картера соединены при помощи винтов, ввернутых в левую половину.

Охлаждение осуществляется потоком воздуха, создаваемым крыльчаткой вентилятора 20.

Смазка трущихся поверхностей мотороллера Т-200 осуществляется аналогично смазке мотороллера ВП-150.

С какой скоростью рекомендуется двигаться

Показатели скорости отличаются согласно паспортным данным и руководству по эксплуатации, в зависимости от того, новый это мотороллер или же уже обкатанный.

Конечно, найти сейчас абсолютно новый мотороллер Тулица практически невозможно. Хотя специалисты по восстановлению могут предложить разные и очень интересные варианты.

Для сравнения посмотрим, какую скорость нужно соблюдать, выбирая передачу на новом и обкатанном мотороллере.

Логично будет начать с новой техники. Здесь рекомендуемые показатели такие:

  • на первой передаче следует разгоняться от 5 до 15 км/ч;
  • вторую передачу держат на скорости 15-25 км/ч;
  • включив третью скорость, можно разогнаться до 25-35 км/ч;
  • на четвёртой от 35 до 55 км/ч.

Как видите, пока техника не пройдёт обкатку, на ней не рекомендуется разгоняться более чем до 55 километров в час.

Что же касается обкатанного мотороллера Тулица, то здесь значения по скорости на передачах с 1 по 4 будут следующими:

  • на первой передаче от 5 до 20 км/ч;
  • вторая передача разгоняет мотороллер от 15 до 35 км/ч;
  • на третьей можно смело ехать 30-60 км/ч;
  • на четвёртой водитель разгоняется от 50 до 90 км/ч.

Соблюдая эти рекомендации по скорости движения, вы сможете максимально эффективно использовать возможности двигателя, а также не вредить трансмиссии и коробке передач.

Немного истории

Здесь вдаваться в какие-то исторические подробности нет особого смысла.

Как уже говорилось, Тулица является мотороллером, который производили во времена СССР. Первые экземпляры сошли с конвейера в 1979 году.

Тулица стал наследником более ранней модели мотороллера, который назывался Турист. Выпускали новинку в основном в двух цветах. Это приятный оттенок зелёного и светло-серый цвет.

На конвейере модель продержалась не так долго. Всего 10 лет, поскольку производство остановили в 1989 году.

Если сравнивать с предшественником, то есть с Туристом, то Тулица получил более мощный мотор и 12-вольтную аккумуляторную батарею вместо прежних 2 батарей по 6 вольт. Ещё над колесом больше не было ящика для инструментов, а на левой части капота появились дополнительные жалюзи. Тулица получил и новый глушитель, как у мотоциклов. Причём такое же решение применяли на мотороллерах Турист-М.

Стоит сказать, что устройство двигателя у Тулицы было аналогичным, как и у более ранних моделей. Но систему впуска модернизировали. За счёт этого и удалось поднять мощность.

Несмотря на прекращённое производство в 1989 году, множество всё ещё живых экземпляров мотороллера Тулица сохранилось до сих пор. Поэтому многие интересуются вопросами их устройства и технических характеристик в текущем 2021 году.

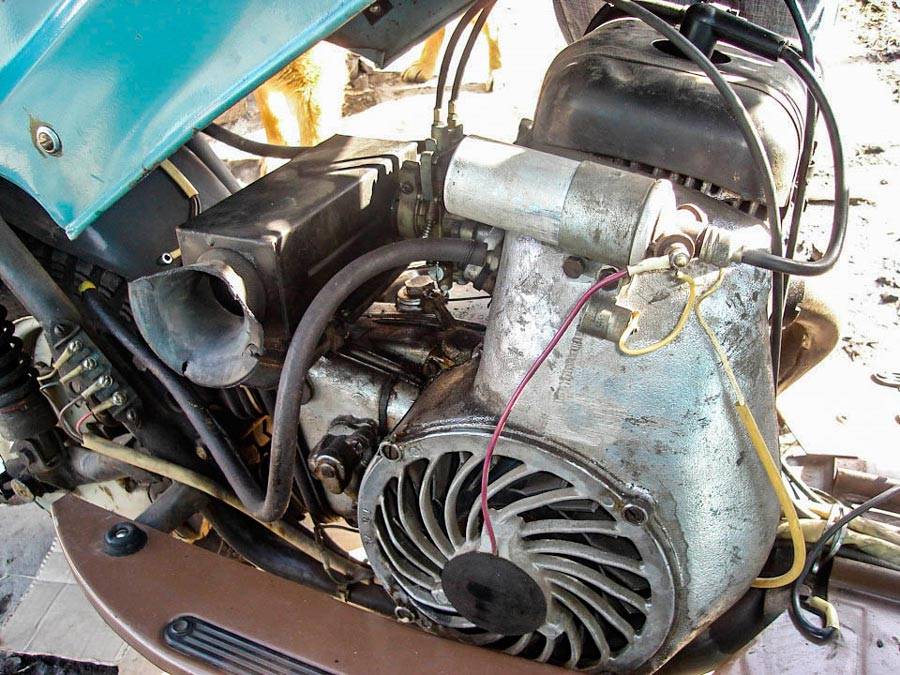

Особенности двигателя

Начнём детальное знакомство с двигателя на мотороллерах Тулица. Сам мотор здесь устанавливался только одного типа. Но некоторые элементы могли отличаться.

К числу основных параметров силового агрегата можно отнести следующие пункты:

  • это одноцилиндровый двигатель с диаметром цилиндра 62 мм;
  • ход поршня составляет 68 мм, а степень сжатия тут 66 единиц;
  • цилиндр имеет рабочий объём в 199 см3;
  • максимальная мощность мотора составляет 14 лошадиных сил;
  • крутящий момент у него 1,6 кгс м;
  • используется совместная с топливом система смазки;
  • зажигание функционирует от аккумуляторной батареи, то есть система тут батарейная;
  • двигатель может работать с карбюраторами КА-36Ф или же К-62Г;
  • в качестве топлива используется смесь из бензина и масла;
  • топливо требуется марки А76;
  • в качестве масла подойдёт состав типа М-8В, М6/10Г или МС-20;
  • в конструкции двигателя предусмотрен инерционно-масляный тип воздушного фильтра;
  • система охлаждения здесь принудительная и работает от вентилятора;
  • система запуска мотора при постоянном токе и может осуществляться с помощью кикстартера или династартера.

Конечно, это далеко не современный тип двигателя. Но всё равно конструктивно он достаточно простой, что обеспечивает высокие показатели надёжности и долговечности. С ним тех особых сложностей в плане обслуживания и ремонта. Во многом за счёт этого мотороллеры Тулица до сих пор могут ездить по дорогам общего пользования.

Техническая характеристика мотороллер ТУЛА Т-200

Общие данные

Тип – Тяжелый дорожный одиночка; База, мм — 1380; Дорожный просвет, мм — 120; Габаритные размеры, мм: Длина – 1930; Ширина – 515; Высота — 1100; Емкость топливного бака – 12,5 – 13,35 литров; Вес, кг: Сухой – 160; Эксплуатационный – 175; Норма расхода топлива по шоссе, л/100км – 3,5; Запас хода по топливу по шоссе, км – 360; Максимальная скорость, км/час; — 80; Основные емкости, л: Картер коробки передач – 1,0; Гидрогасителя колебаний передней вилки – 0,25; Задней подвески – 0,18;

Двигатель

Тип – Одноцилиндровый двухтактный с возвратной двухканальной продувкой и принудительным воздушным охлаждением; Диаметр цилиндра, мм – 62; Ход поршня, мм – 66; Рабочий объем, см в кубе – 197; Максимальная мощность л. с. – 8; Степень сжатия – 6,6; Количество уплотнительных поршневых колец – 3; Материал: головка цилиндра – алюминиевый сплав; прокладок головки – армированный асбест; поршней – алюминиевый сплав; Диаметр поршневого пальца, мм – 15; Фазы газораспределения: открытие впускного окна – 67,5 градус до в.м.т. закрытие – 67,5 градус после в.м.т. открытие выпускного окна – 66 градусов до н м т. закрытие – 66 градусов после н.м.т. открытие продувочных окон – 54 градусов до н.м.т. закрытие — 54 градусов после н.м.т.

Трансмисссия

Передняя передача – цепная; втулочная цепь, работающая в масляной ванне, 2,35. Размер цепи, мм – 9,525 на 9,5; Сцепление — многодисковое работающее в масляной ванне; Количество дисков: ведущих – 5; ведомых – 5; Количество пружин – 5; Коробка передач – четырехступенчатая; Управление переключением скоростей – ножное с электроуказателем переключения скоростей; Передаточное число: на первой скорости– 3,0; — второй – 1,643; — третьей – 1,233; — четвертой – 0,90; Общее передаточное отношение: На первой скорости– 15,8; — второй – 8,65; — третьей – 6,5; — четвертой – 4,7

Зажигание и электрооборудование

Тип зажигания – динамо батарейное; Катушка зажигания – Б-51; Прерыватель – смонтирован на статоре генератора; Аккумуляторная батарея – 3-СМТ-11; Генератор – династартер ДС-1; Напряжение, в – 12; Мощность, вт — 90; Запальная свеча – А11У; Реле-регулятор – РР — 45; Сигнал – С-36; Фара – ФГ-50Б; Опережение зажигания – 5,5 градусов плюс – минус один градус до В.М.Т. Регулировка опережения зажигания – Автоматическая, центробежным регулятором; Зазоры, мм: Между контактами прерывателя – 0,4 – 0,6; — электродами свечи – 0,6 – 0,7;

Ходовая часть

Рама – трубчатая сварная; Подвеска переднего колеса и заднего – рычажного типа с пружинами и гидравлическим гасителем колебаний; Тормоза – колодочные; Колеса – дисковые разборные взаимозаменяемые (по дискам); Размер шин, в дюймах – 4,00 – 10; Давление воздуха в шинах ( первое число без пассажира), атм: Переднее колесо – 1атм, 1,5 атм; Заднее колесо – 1,5атм, 2,0 атм.

Заправочные ёмкости и их объём

Поскольку мотороллер Тулица предусматривает обслуживание и ремонт в процессе эксплуатации, то не удивительно, что тут предусмотрено использование различных рабочих жидкостей.

Конструкция и устройство Тулицы предусматривает наличие следующих заправочных ёмкостей с соответствующими заправочными объёмами:

  • топливный бак рассчитан на 12 литров рабочей смеси;
  • резерв составляет 500 мл;
  • в картер коробки передач помещается 700 мл смазочного масла;
  • для амортизаторов предусмотрен объём в 55 м3, куда следует заливать масло И-20А;
  • корпус воздухофильтра рассчитан на 100 см3 масла типа АСп10у.

Поскольку речь идёт о карбюраторном двигателе мотороллера Тулица, здесь не предусмотрен отдельно масляный картер, отвечающий за смазку подвижных элементов ДВС. Эти задачи выполняет рабочая смесь, которая включает в себя топливо и моторное масло.

Трансмисссия мотороллера Тула Т-200

Многодисковое сцепление, работающее в масле, установлено на первичном валу коробки передач и состоит из четырех армированных сталью пластмассовых ведущих дисков 3 и 5 стальных ведомых дисков 4.

Ведущий барабан 2 имеет пазы, в которые входят выступы ведущих дисков. Ведомые диски своими внутренними выступами входят в пазы ведомого барабана 6. Ведущие и ведомые диски прижимаются друг к другу силой пяти пружин 13.

Ведущий барабан через приводную цепь получает вращение от коленчатого вала двигателя и при включенном сцеплении вращение через ведущие, и ведомые диски передает вращение ведомому барабану и далее первичному валу коробки передач.

Выключение сцепления производится рычагом 17, нижний конец которого через шток 14, шарик 15 и шток 16 упирается в регулировочный винт 9 нажимного диска. При выключении сцепления поворотом рычага регулировочный винт 9 отжимает нажимной диск 10 , диски сцепления освобождаются, и двигатель оказывается отсоединенным от коробки передач.

Коробка передач, установленная на мотороллере Т-200, имеет четыре передачи вперед. Коробка выполнена с постоянным зацеплением шестерен, с подвижными шестернями-каретками и размещаются в общем картере с двигателем.

На первичном валу 6, изготовленном за одно целое с шестерней первой передачи 5, свободно вращаются шестерни второй 4 и четвертой 2 передач. Подвижная шестерня 3 насажена на шлицы первичного вала и может перемешаться вдоль его оси.

На вторичном валу вращаются шестерня 8 первой передачи, находящаяся в постоянном зацеплении с шестерней 5, и шестерня 11 третьей передачи.

Шестерня 12 четвертой передачи напрессована на вторичный вал.

Подвижная шестерня 9 может перемещаться по шлицам вторичного вала.

На конце вторичного вала посажена на шлицах звездочка 15, связанная цепью со звездочкой заднего колеса и являющаяся ведущей звездочкой главной передачи.

Переключение скоростей производится путем перемещения подвижных шестерен 3 и 9 первичного и вторичного валов в соответствующие положения. Эти перемещения осуществляются при помощи механизма переключения, действующего от ножного двуплечего рычага.

Передняя передача служит для передачи вращения от коленчатого вала двигателя на шестерню ведущего барабана сцепления, что осуществляется при помощи цепи, надетой на звездочку коленчатого вала и шестерню барабана.

Главная передача мотороллера Т-200 состоит из втулочно-роликовой цепи, соединяющей звездочку 14 вторичного вала коробки со звездочкой ведущего колеса.

«Турист»

Мотороллер под таким гордым названием производился на Тульском заводе со второй половины шестидесятых годов прошлого века. По замыслу создателей, он был сделан для свободного перемещения по бескрайним просторам Союза. Авторы, базируясь на предыдущих Т-200 и Т-200М моделях, создали отличную от предшественников по дизайну серию. Технически «Турист» – мотороллер, ставший заметным прорывом в машиностроении. Он заметно отличался от предыдущих аналогов.

Конструкторское бюро, которому была поручена разработка «Туриста», проделало огромную работу по усовершенствованию многих технических недостатков выпускаемых на Тульском заводе малых транспортных средств.

У новой модели был несущий капот, который позволил отказаться в задней части мотороллера от габаритного трубчатого подрамника. А его новая рычажная толкающего типа вилка обеспечивала неплохую управляемость. Как свидетельствуют отзывы, этот мотороллер, наряду с новшествами, имел и несколько недостатков. Но в целом «Турист» — вполне комфортный и надежный. Более того, на проходившем в 1967 году Всесоюзном мотоциклетном соревновании в номинации «первенство марки» именно с ним Тульский машиностроительный завод был удостоен главного приза и общего первого места. Спустя два года – в 1969-м — этот успех был повторен. Среди серийных моделей тульский «работяга» занял второе место.

Трансмиссия

Если говорить о силовой передаче, то есть трансмиссии, то здесь можно выделить несколько основных характеристик и показателей:

  • в конструкции предусмотрено сцепление демпферного типа с многодисковым устройством;
  • находится сцепление в масляной ванне;
  • сама коробка передач имеет 4 ступени;
  • переключение скоростей ножного типа, то есть передачи меняются за счёт нажатия ногой;
  • передаточное число от ДВС к коробке составляет 2,353;
  • передача от двигателя на сцепление реализуется с помощью цепи типа ПВ-9 с 50 звеньями;
  • передача от коробки на заднее колесо также цепное, используется цепь ПР-12,7 с 90 звеньями;
  • передаточное отношение на Тулица составляет 2,235.

Этих исходных данных должно быть вполне достаточно, чтобы понять суть и возможности советского мотороллера.

Недостатки конструкции[ | ]

  • Из-за большого веса мотороллера неудобно пользоваться центральным упором для стоянки.
  • Быстрый износ и неэффективность механизма кикстартера.
  • Центр тяжести излишне смещён назад.
  • Слабый упор на руле для закрепления капота про его поднятии (например: для осмотра двигателя или для пуска двигателя с помощью кикстартера).
  • Как правило, у мотороллера «Тулица» очень жёсткое сцепление, что, во-первых, очень неудобно и небезопасно во время движения, а во-вторых, приводит к быстрому обрыву тросика сцепления.
  • Высокий расход топлива (4,5—5 литров).
  • Излишне большой вес — более 150 кг в снаряжённом состоянии — снижал динамические характеристики мотороллера.

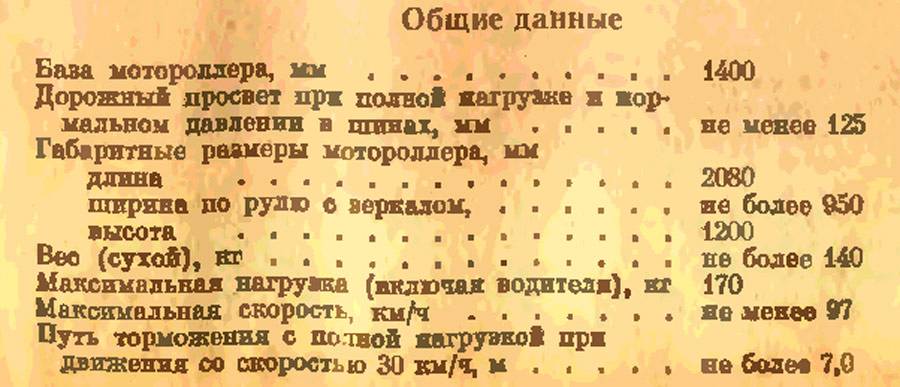

Общие характеристики

Согласно техническому паспорту и руководству по эксплуатации, основные характеристики у мотороллеров модели Тулица следующие:

  • колёсная база составляет 1400 мм;
  • дорожный просвет в условиях полной загрузки, а также нормальных показателей давления в шинах будет не меньше 125 мм;
  • длина 2080 мм;
  • ширина с учётом руля и зеркал не больше 950 мм;
  • высота 1200 мм;
  • вес без нагрузки (сухой) будет до 140 кг;
  • максимальная нагрузка с учётом водителя составляет 170 кг;
  • максимально мотороллер может развивать скорость 97 км/ч;
  • при движении 30 км/ч тормозной путь в условиях полной нагрузки будет 7 метров;
  • на скорости 45-50 км/ч по шоссе мотороллер будет расходовать 3,2 литра на 100 км;
  • на скорости 73 км/ч расход горючего увеличивается до 4,5 литров на 100 километров пути.

Получается, что у Тулицы вполне себе приемлемые характеристики и эксплуатационные показатели, несмотря на то, что последние экземпляры этой техники выпускались более 30 лет назад.

Чтобы детальнее познакомиться с транспортным средством, нужно также изучить и другие его характеристики, пройтись по двигателю, коробке передач, ходовой части и так далее. В завершении вы узнаете, какие основные недостатки конструкции имеет этот мотороллер под названием Тулица.

Как устроена ходовая часть

Из основных характеристик тут нужно выделить следующие:

  • конструкция рамы сварная трубчатая;
  • передняя подвеска длиннорычажная, имеет пружинно-гидравлические амортизаторы;
  • задняя подвеска рычажная, также с пружинно-гидравлическими амортизаторами (является унифицированной с амортизаторами на передней подвеске, но кроме пружин);
  • разъёмные колёса;
  • шины с ободами являются взаимозаменяемыми;
  • на тормозах используются колодки, а их диаметр составляет 150 мм;
  • шины могут иметь размер от 4 до 10 дюймов;
  • давление в шинах зависит от наличия или отсутствия пассажиров, а также отличается в зависимости от колеса;
  • на переднем колесе давление с пассажиром должно быть 1,2 атм, а без пассажира 1 атм;
  • на заднем колесе при наличии пассажира давление следует делать 2,5 атм, а без пассажира 1,5 атм.

Тут ничего нового и удивительного нет. Но при этом ходовая часть также является достаточно простой, надёжной и доступной для обслуживания и ремонта своими руками. Это в значительной мере упрощает эксплуатацию такого двухколёсного транспортного средства советского образца.

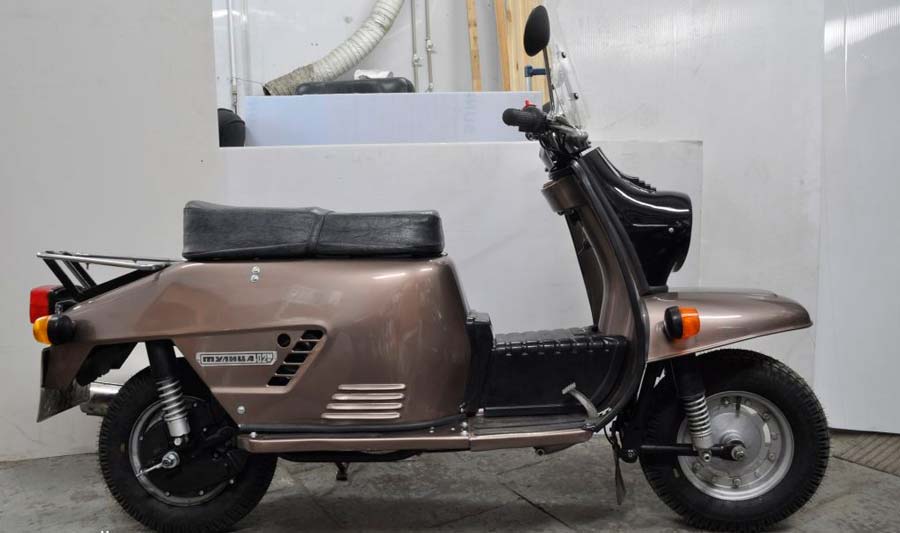

Мотороллер «Тулица»

В 1978-м «Турист-М» – последний выпуск – был модифицирован. На смену ему пришел мотороллер «Тулица». Новая модель являлась глубокой модернизацией «Туриста-М», поскольку беглым взглядом их было достаточно сложно отличить внешне.

Изменения в дизайне были сведены к минимуму. Чуть улучшилась форма переднего крыла и тоннеля между ног водителя. Видоизменилось и крепление багажника. Мотороллер «Тулица» выпускался вплоть до 1986 года. Именно тогда на ТМЗ начали производить совершенно новую модель. На смену «Тулице» пришел мотороллер другого класса. По сути, это и был сегодняшний скутер.

Данные для регулировок

Владельцу Тулицы следует запомнить или записать следующие данные:

  • между контактами прерывателя зазор должен быть в диапазоне от 0,4 до 0,7 мм;
  • между электродами свечей зажигания зазор следует поддерживать в пределах от 0,5 до 0,6 мм;
  • показатели свободного хода рычага сцепления варьируются от 5 до 20 мм;
  • параметры свободного хода рычага, но уже ручного тормоза, будет от 5 до 15 мм;
  • для свободного хода рычага ножного тормоза данные составляют 5-15 мм;
  • при выставлении зажигания показатели опережения до верхней мёртвой точки будут 3,2-2,8 мм;
  • на заднем колесе стрела провиса цепи привода должна составлять 15-25 мм.

Опираясь на эти параметры и данные, каждый владелец Тулицы сможет своими руками выставить основные настройки и обеспечить эффективную работу всего мотороллера.

Линейка ТМЗ

Между тем в СССР мотороллеры были невероятно популярны у населения, почти так же, как и мопеды. Советской промышленности было чем гордиться. Многие крупные машиностроительные заводы выпускали мотороллеры. В одной только Туле их производилось до ста тысяч в год. «Турист», «Тулица», «Муравей» — это только серийные модели, а ведь еще было больше сотни экспериментальных, начиная с мотороллера типа амфибии и заканчивая скутером под названием «Дракон». Кстати, последний мало чем отличался от современных аналогов, за исключением двухтактного двигателя.

Электрооборудование

Источник электроэнергии – аккумуляторная батарея 6МТС9 12В Катушка зажигания — Б51 Династартер – ДС-1А, мощность 87,5 Вт Реле-регулятор – РР121 Включатель зажигания – ВК330-Б Переключатель указателей поворота – П201 Переключатель света с кнопкой сигнала – П25-А Включатель – ВК26-А2 Сигнал — С205Б Фара (оптический элемент) – ФГ50-Г с лампами А12-50+40 и А12-1,5 или А12-1 Конденсатор — К42-18-9 Задний фонарь со стоп-сигналом, лампы – А12-1, А12-21 Указатели поворотов, лампы – А12-21 Включатель стоп-сигнала –ВК854 Спидометр СП-131 Свеча зажигания – А17В Переносная лампа – А12-1 Прерыватель света РС57-В

Какие недостатки есть у конструкции Тулицы

Не совсем объективно будет говорить о том, что техника старая, она существенно отстаёт от современных разработок и так далее. Нет, речь пойдёт о минусах, которые были характерными и актуальными ещё во времена активного роста популярности Тулицы. Фактически на пике славы.

К числу основных недостатков, о которых говорят сами владельцы и специалисты в мототехнике, относятся следующие моменты:

  • Большой вес мототехники не позволяет комфортно использовать центральный упор при стоянках. Поэтому хрупким дамам такой мотороллер не всегда подходит.
  • Есть претензии к кикстартеру. Он быстро изнашивается, а также имеет недостаточно эффективный механизм.
  • Возникали вопросы касательно центра тяжести. Практика показала, что центр тяжести оказался слишком смещён вперёд. Это вносит свои коррективы в удобство управления.
  • На руле используется довольно слабый упор, с помощью которого фиксируют поднятый капот. А такая необходимость возникает, чтобы осмотреть двигатель, либо запустить мотор, используя кикстартер.
  • На большинстве мотороллеров Тулица используется слишком жёсткое сцепление. Это доставляет дискомфорт при эксплуатации, а также делает мотороллер менее безопасным во время движения. Дополнительно жёсткость сцепления ведёт к активному износу и последующему обрыву тросика сцепления.
  • Расход топлива на практике достаточно большой. На 100 километров пути может уходить по 4,5-5 литров горючего. И это при том, что сейчас целый ряд автомобилей, даже без гибридной силовой установки, могут расходовать столько же, и даже меньше.
  • Избыточный вес. Конструкция имеет массу более 150 килограмм в снаряжённом состоянии. А это негативно отражается на динамических характеристиках советского мотороллера.

Покупать подобную технику или нет, это уже дело лично каждого.

Теперь вы знаете про основные технические и эксплуатационные характеристики мотороллеров советской эпохи Тулица, а также можете сделать для себя определённые выводы.

Конечно, в наше время мотороллер уже вряд ли можно считать актуальным. Но и езда на такой раритетной технике доставляет определённое удовольствие, вызывает чувства ностальгии у многих людей.

Что думаете о мотороллерах Тулица? Кому приходилось на них ездить? Какие впечатления от советской техники? Насколько характеристики являются актуальными в 2021 году?

Ходовая часть мотороллера Тула Т-200

Все агрегаты мотороллера Т-200 смонтированы на трубчатой сварной раме.

Передняя вилка – рычажная, с гидравлическим амортизатором одностороннего действия. Она состоит из поворотной трубы 1, приваренных к ней перьев с наконечниками 8, двух пружин 5, рычагов подвески 9 и гидравлического амортизатора 11. Качание рычагов 9 ограничивается резиновыми упорами 7.

Задняя подвеска мотороллера Т-200 состоит из качающей вилки и двух пружинно-гидравлических амортизаторов, которые замедляют движение колеса мотороллера вниз после прохождения препятствий.

Колеса мотороллера Т-200 дисковые, взаимозаменяемые. Каждое колесо состоит из разборного обода, ступицы с осью и шины. Ступицы переднего и заднего колес различны по своему устройству.

Ступица переднего колеса вращается на четырех шарикоподшипниках 7, которые фиксируются от осевого перемещения распорной втулкой 8.

Наружные кольца подшипников запрессованы во втулку 4, к которой приварены тормозной барабан 10 и фланец 9.

Внутренне пространство втулки является резервуаром для консистентной смазки, нагнетаемой с помощью шприца через масленку 3. Ось колеса 5 своими резьбовыми концами выступает с обеих сторон ступицы.

Ступица заднего колеса вращается на трех шарикоподшипниках. С правой стороны, как более нагруженной, установлены два подшипника. Ось колеса 3 закреплена в пазах качающей вилки задней подвески.

К фланцу 8 крепится на шпильках 9 обод колеса и приклепывается тормозной барабан 7, изготовленный за одно целое с цепной звездочкой.

Ручной колодочный тормоз действует на переднее при помощи механического привода, состоящего из рычага на правой стороне руля, троса, рычага кулачка и разжимного кулачка 11. По устройству тормозной механизм аналогичен механизму мотороллера ВП-150.

Ножной колодочный тормоз действует на заднее колесо и отличается от ручного только механизмом привода.

Техническая характеристика мотороллер Тулица

Общие данные: база — 1400 мм; дорожный просвет (при полной нагрузке) — 125 мм; длина — 2080 мм; высота — 1200 мм; ширина — 950 мм; сухая масса — 140 кг.

Эксплуатационные показатели: максимальная скорость — 97 км/ч; тормозной путь со скорости 30 км ч — 7,0 м; расход топлива (при движении обкатанной машины по шоссе на скорости 73 км/ч) — 4,5 л/100 км; запас топлива — 12 л.

Двигатель: тип — одноцилиндровый, двухтактный с принудительным (от вентилятора) воздушным охлаждением; диаметр цилиндра — 62 мм; ход поршня — 66 мм; рабочий объем — 199 см3; степень сжатия — 9,3; топливо — бензин А-76 в смеси с маслом (соотношение после обкатки 25 : 1); карбюратор — К—36Ф; мощность — 14 л. с. при 5200—5800 об/мин; максимальный крутящий момент — 2,0 кгс-м при 4900—5500 об/мин; воздушный фильтр — инерционно-мас-ляный; система пуска — дина-стартером или кик-стартером.

Трансмиссия: сцепление — многодисковое в масляной ванне; коробка передач — четырехступенчатая с передаточными числами 3,0—1,64—1,24—0,9; передняя передача — цепная с передаточным числом 2,35; задняя передача — цепная с передаточным числом 2,23 и в герметичном кожухе.

Ходовая часть: рама — трубчатая, сварная; передняя подвеска — длинно-рычажная, пружинная; задняя подвеска — маятниковая, пружинная; амортизаторы — гидравлические; тормоза — барабанные диаметром 150 мм с механическим приводом; колеса — дисковые, разъемные взаимозаменяемые; размер шин — 4,00—10″.

Электрооборудование: система зажигания — батарейная, контактная; дина-стартер — ДС1-А мощностью 87,5 Вт; катушка зажигания — Б51; аккумулятор — две батареи ЗМТР-10 или одна батарея 6МТС-9.

1979N08P4-5

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
