Скутер Honda Dio Fit: детальная характеристика модели

Качественные показатели

Основные технические характеристики Honda Dio представлены на примере модели AF 27:

Параметры (длина; ширина; высота)	167,5 см; 63 см; 99,5 см
Вес	69 кг
Скорость	Максимум 60 км в час
Объём баков (топливный; масло)	5 л; 1,3 л
Грузоподъёмность	150 кг
Двигатель	Двухтактовый, вариаторный с принудительным воздушным охлаждением
Модель двигателя	AF 34 E
Расход топлива на 100 километров	1,85 л
Объём двигателя	49,9 кв. см
Пуск	Электро/кикстартер
Параметры поршня (ход; диаметр)	3,93 см; 4 см
Мощность двигателя	Максимально 7 лошадиных сил (6500 оборотов в минуту)
Шасси (тормоз; колёса)	Барабанный; 3,00-10
Подвески (передняя; задняя)	Телескопическая вилка; пружинный амортизатор

Весь модельный ряд скутеров Дио имеет практически одинаковую грузоподъёмность, скорость, пуск, двухтактный двигатель и подвески. Разниться могут тормоза — у некоторых моделей дисковый тормоз на 1 или 2 колёсах.

Скутер Хонда Дио бесспорно наделён немалыми выгодами и удобствами, которые приходятся как нельзя кстати, особенно для вновь обращённых скутеристов. К основным преимуществам этого средства передвижения относятся:

скорость позволяет быть универсальным для любых дорог;
довольно жёсткая рама;
малый вес, управляемость и прекрасная динамика избавляют ездока от непредвиденных сюрпризов;
износостойкий двигатель;
соотношение качества и стоимости;
идеальный пластик, прекрасно подогнанный на стыках;
есть 2-е пассажирское место;
габаритные размеры;
удобный багажник, спрятанный под сидение;
крючок для клади;
карман сразу под рулём;
трендовый дизайн и обтекаемые формы;

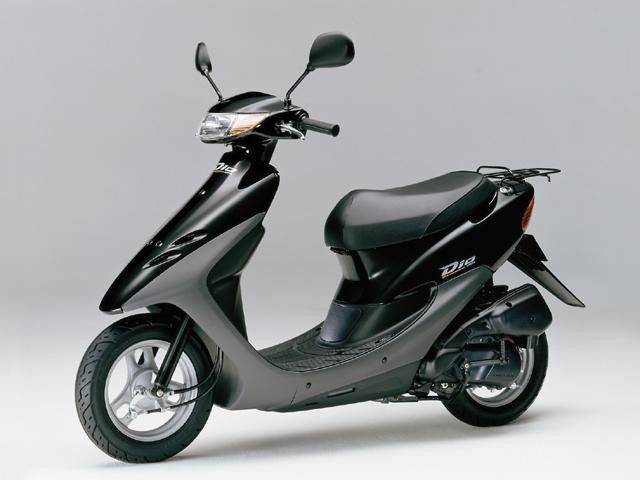

Фото Хонда Дио AF 34CESTA

У более серьёзных представителей, таких, как Дио AF 34 и 35 ZX, возможности позволяют участвовать в гонках, а запоминающийся внешний вид не оставит равнодушным ни одного истинного знатока мототехники. Модели встречаются в рестайлинге, в модификациях ABS, что добавляет им лишние газоамортизаторы, хрусталь в оптике, мощный двигатель и литые диски. Некоторые наделённые передними корзинами. Потрясающе хороша модель AF 35 ZX—этот белый красавец просто завораживает при резких стартовых рывках со светофора.

Любая вещь, находящаяся в пользовании у человечества, как правило, несовершенна. Скутеры Хонда Дио также имеют некоторые недостатки:

из-за большого спроса сложности с приобретением;
не подходит для зимних поездок;
довольно не дешёвое СТО;
малую величину дорожного просвета (между дорогой и рамой);
любителям гонок на скутерах не хватает предложенной скорости;

Скутер и мопед: сходства и отличия

Те, кто плохо разбирается в мототехнике, часто путают скутер и мопед. Но на самом деле, это два разных средства передвижения. Мопед относится к экономичным транспортным средствам, благодаря которому можно совершать поездки на недалекие расстояния. Максимальная его скорость составляет 50 км/час, а объем двигателя – 50 кубов. В нем отсутствует коробка передач, а управление скоростью осуществляется с помощью ручки руля. Перед тем как завести мопед необходимо несколько раз прокрутить педаль в обратную сторону.

Скутер же более приближен к мотоциклу, нежели мопед. Отличается от мотоцикла меньшим диаметром колес, меньшим весом и меньшой мощностью. В отличие от мопеда, скутер имеет коробку передач. Скорость он может развивать гораздо большую – до 120 км/час. Управление данным средством передвижения полностью осуществляется руками, ноги при этом никак не задействованы. Для ног оборудована специальная площадка.

Хоть по внешнему виду скутер и мопед очень похожи, но все-таки мопед больше приближен по конструкции к велосипеду, а скутер – к мотоциклу.

Для мопеда права не требуются, соответственно и перемещаться на нем можно ограничено. Мопед больше приравнивается к велосипеду, нежели к полноценному транспортному средству, поэтому на нем необходимо ездить ближе к краю дороги. А для скутера необходимы и права, и регулярный техосмотр. Также на его вождение действует возрастное ограничение. Все это из-за того, что скутер может развивать намного большую скорость и предназначен для езды по городу, что и делает его небезопасным средством передвижения при неправильном использовании.

Плюсы и минусы скутеров

Среди преимуществ данного транспортного средства стоит отметить:

Легко обходит пробки и загруженные места на дороге;
Неприхотлив в ремонте, а большинство запчастей легко найти;
Небольшой вес транспортного средства, что упрощает езду на нем;
Низкий расход топлива, а соответственно и экономия денег;
Может развивать скорость до 75 км/час, а иногда и выше.

Минусы:

Для некоторых недостаточно максимальной скорости;
Большинство мотороллеров оборудованы лишь местом для водителя;
Не подходит для экстремального отдыха;
Скромные габариты скутера практически теряются на большой дороге, для водителей он нередко становится незаметным, что является опасным;
Небольшой вес транспортного средства делает его более доступным к угону.

Критерии выбора скутеров

При покупке практически любой вещи мы всегда выбираем по трем главным критериям: цене, качеству и надежности. Скутер не является исключением. Для многих цена становится решающим фактором при выборе транспортного средства. Но нельзя и не забывать про качество материалов и надежность в эксплуатации.

Выбор скутера необходимо начинать с определения условий эксплуатации – будет ли это езда по городу или скутер покупается для дачи или деревни.

При выборе скутера до 50 кубов необходимо определиться с двигателем, который бывает двухтактным и четырехтактным. Большинство новых моделей выпускается именно с четырехтактным двигателем, поскольку он более экономичен, при езде издает меньше шума, легко управляется и считается экологическим чистым. Но такой двигатель стоит порядком выше за двухтактный. Скутеры с двухтактным двигателем быстрее разгоняются, а по весу значительно меньше. Но они расходуют много бензина, сильно шумят и образовывают много дыма.

Немаловажным является и внешний вид. Благо сейчас есть большой выбор среди различных моделей, а практически каждый производитель предоставляет на выбор 4-5 цвета.

Китайские скутеры во многом копируют модели японских и европейских марок. Качество у китайских порядком ниже, зато и цена привлекательнее

При выборе китайского скутера необходимо обращать внимание на колеса: лучше брать 12 или 13 дюймовые шириной в 3,5 дюйма. Покрышки на такие колеса найти проще. Переднюю подвеску лучше брать с телескопическим амортизатором и дисковым тормозом, а заднюю – с двумя амортизаторами

При покупке китайского б/у скутера нужно быть очень внимательным, а лучше приобретать новый в специализированном магазине, который предоставит гарантию

Переднюю подвеску лучше брать с телескопическим амортизатором и дисковым тормозом, а заднюю – с двумя амортизаторами. При покупке китайского б/у скутера нужно быть очень внимательным, а лучше приобретать новый в специализированном магазине, который предоставит гарантию.

Видео-советы о том, на что обратить внимание при выборе скутера:

Плюсы и минусы скутера Honda Dio

Скутеры Honda Dio – оптимальны для езды по городским (асфальтированным) дорогам.
Высокая маневренность скутера Honda Dio достигается реализацией конструкции передней телескопической вилки.
По сути, подвеска у Honda Dio настроена на полуспортивный вид езды. Ход вилки небольшой и позволяет скутеру довольно крепко держаться за покрытие, в том числе, входить в повороты с большей скоростью. Отсюда же возникает требование Honda Dio к достаточно ровному дорожному покрытию. Говоря о городских пробках, телескопическая вилка скутера Honda Dio будет большим плюсом – она позволяет прекрасно маневрировать.

Также многие покупают скутер Honda Dio и для неасфальтированных, грунтовых дорог. Тогда не избежать, как минимум, профилактической замены передних и задних амортизаторов каждый сезон. В плане доступности амортизаторов для скутера Honda Dio проблем, ка правило, нет.

Отличная защита глушителя, высокое расположение воздухозаборника и воздушного фильтра – это плюс скутера Honda Dio. Пыль и грязь просёлочных дорог менее агрессивно их атакуют.

О легендарной надежности двигателей скутера Honda Dio можно и не говорить. Способность работать даже на 76м бензине – хорошо говорит об устойчивости к поломкам. Хотя конечно злоупотреблять не стоит.

Говоря о двигателе скутера Honda Dio, обратим внимание на его динамику. Прекрасный разгон Honda Dio – весьма актуален во время маневрирования между автомобилями в потоке.. Практически весь модельный ряд скутера Honda Dio без труда барёт свои положенные 60 км/ч, но у них остается еще достаточный запас скорости

70 или даже 80 км/ч достигаются после нехитрого тюнинга скутера Honda Dio.

Практически весь модельный ряд скутера Honda Dio без труда барёт свои положенные 60 км/ч, но у них остается еще достаточный запас скорости. 70 или даже 80 км/ч достигаются после нехитрого тюнинга скутера Honda Dio.

Передвигаться на скутере Honda Dio по городу на самом деле очень удобно, но только одному, без пассажира. Конечно, можно передвигаться на Honda Dio и вдвоем – но, это уже менее комфортно и небезопасно. Но малый размер скутера имеет свои плюсы: это малый вес и маневренность.

Honda Dio и другие скутера

Первое что необходимо знать о Honda Dio – это то, что данная линейка скутеров создана именно для езды по асфальтированным трассам. Приобретая скутер для прогулок по грунтовым дорогам, нужно учитывать, что через каждый сезон придется менять передние и задние амортизаторы, что в общем-то не проблема, так как они всегда имеются в свободной продаже.

Кроме прекрасной способности маневрировать в условиях городских пробок, у моделей Honda Dio есть еще целый ряд бесценных достоинств – отличная защита глушителя, надежность двигателя (скутер может «бегать» на любом бензине, даже на 76, хотя лучше не экономить, а заливать нормальный – 95-й) и его «живость», что воплощается в отличной динамике разгона. На моделях Dio без труда можно разогнаться до 70-80 километров в час. Honda Dio продаются как с дисковыми, так и с барабанными тормозами. Первые более эффективны, но и снашиваются при этом заметно быстрее.

Начиная с 34-й модели скутеры получили комбинированную систему торможения: при использовании переднего тормоза автоматически включается и задний. Это обеспечивает безопасность вождения.

Модели Honda Dio идеально подходят для тюнинга – при желании можно добиться разгона скутера до 90-100 километров в час. Однако следует помнить, что при таких скоростях мотороллер все-таки находится в «критическом» состоянии и перегревается. А стало быть, если Вы хотите вольно гонять по трассам, лучше для этого выбирать другие модели.

Honda Dio – скутер, который предназначен для одного человека. Можно, конечно же, устроиться на нем и вдвоем, но комфорт в этом случае отнюдь не гарантирован. Однако малый размер скутера имеет и свои преимущества – легкий вес и юркость.

Для чего нужен ограничитель скорости в скутере?

На скутеры в Российской Федерации действует жёсткое ограничение. Такие мопеды могут развивать скорость до 50 км/ч, это искусственное уменьшение возможностей транспорта. Для более мощных двигателей уже нужны права. Поэтому производители стараются обезопасить себя и ставят ограничение на максимальную скорость. Поэтому весьма распространённым тюнингов такого вида транспорта является смена настроек электрической схемы CDI. В большинстве моделей скутеров при производстве устанавливают дополнительный провод, который регулирует обороты двигателя. Соответственно, если этот провод снять, ваш мопед сможет разгоняться до 60–70 км/ч. У более новых моделей такой провод отсутствует. Их тюнинг можно провести с помощью замены схемы CDI. В определённых моделях и марках скутеров в дополнении к такому ограничителю идёт ещё один. Это дополнительный механический ограничитель, который мешает сдвинуться шкивам в двигателе и заставить его работать мощнее. Если вы столкнулись с таким, не советуем снимать его в домашних условиях. Лучше обратиться к специалисту, в противном случае это влечёт снятие гарантийных обязательств (если они ещё есть) и к возможности испортить аппарат. После такого скутер перестаёт работать, и ему нужен длительный и тяжёлый ремонт. Некоторые производители ограничивают мощность двигателя за счёт повышенного сопротивления выхлопу. Для снятия ограничения в этом случае, необходимо переделывать глушитель либо менять его на спортивную версию. Снимать все виды ограничителей стоит, если пробег скутера составляет не меньше 1 тыс. километров. По поводу основного комплектующего — карбюратор стоит выбирать относительно простоты его настройки и размера. Большой размер важен для чувствительности работы двигателя. Но при всей простоте, будет немного увеличен расход топлива. Таким образом, скутер Honda Dio можно усовершенствовать и добавить ему мощности без особых физических и финансовых затрат. Вконтакте

Honda Dio af 27 Fit — обзор модели скутера

Огромную часть скутеров, которые катаются по нашим дорогам, составляют модели известной японской марки Хонда. Она настолько популярна, что производители в 1997 году начали производить новую модель мопеда Honda Dio af 27 Fit. Это прекрасное транспортное средство, которое отличается от своих прародителей не только техническими характеристиками, но и другим внешним видом. Первое, что бросается в глаза, так это необычная защита на переднее колесо в виде козырька, что предотвращает попаданию грязи на одежду водителя.

Данная модель идеально подходит для передвижения по городу, даже в час пик или езде по сельской дороге. Его часто покупают благодаря небольшим размерам и легкости агрегата, что позволяет им легко управлять и маневрировать в самых неожиданных ситуациях. Поскольку Хонда Дио Фит 27 отличается хорошим качеством по доступной цене, то его покупают для подростков, которые только начинают осваивать данных вид транспорта. Впечатляет большое сидение, на котором каждый водитель будет чувствовать себя прекрасно. В случае необходимости на нем можно прокатить небольшого пассажира, ведь размет сидения это позволяет. Под сидением размещается вместительный багажник, в который влезет не только шлем, но и небольшой пакет с продуктами. Багажник есть и ссади, но он немного неудобный в использовании, а вот спереди с внутренней стороны есть небольшой кармашек для документов или других товаров.

Технические особенности мопеда. Скутер Honda Dio af 27 Fit относится к 49-кубовым агрегатам, который работает благодаря двухтактному, одноцилиндровому двигателю. Система охлаждения здесь принудительная с помощью воздуха. Мощность агрегата всего 5,6 лошадиных сил, но это не мешает ему разгонять скорость до 60 км/час. Это не максимальная возможная скорость, всего несколько переделок и он сможет ездить со скоростью 70-75 км/час. Стоит упомянуть об объеме топливного бака, который составляет пять литров. А вот в масляный бак поместиться только 1,2 л. Если вы будете ездить по городу, с множеством светофоров, то рассчитывайте, что на сто километров дороги вам понадобится заправить агрегат на 2,3-2,5 литра. Тормозная система представлена барабанным механизмом на заднем и переднем колесах. Высота мопеда по сидению почти метр, его длина 165 см, а вот ширина 114 см. Впечатляет вес транспортного средства, ведь он не достигает даже 70 кг, поэтому его можно перевозить при поломке в багажнике автомобиля или пересылать в другие города.

Лучшие производители

Производство скутеров налажено во многих странах. Но есть производители, которые выпускают модели служащие всего 2-3 года. Конечно, такое ТС не стоит покупать, ведь следует ездить на нем долго и комфортно.

Чаще всего какие-то сбои в работе ТС происходят у одних и тех же компаний. Например, большой процент неисправностей, шумная работа двигателя, некачественная сборка и другое. Поэтому лучше доверять производителям, которые известны своими скутерами во всем мире. Среди них такие компании: Stels, Susuki, Honda, Sym, Irbis.

Номер 1 по производству легкой двухколесной техники – японская фирма Yamaha. Эта компания выпускает мощные машины, а также разрабатывает много новых моделей.

При выборе вашего ТС стоит обращать внимание на компанию-производителя, но это не может стать единственным критерием при покупке такой техники

Тюнинг скутера

За счет отсутствия обвеса и легкого доступа к деталям и узлам Зуммеры открывают широкие возможности по усовершенствованию. Чтобы изменить внешний вид, достаточно покрасить алюминиевую раму в любой цвет, при желании можно купить пластиковый короб и сделать мопед более спортивным и элегантным (каждая часть обвеса обойдется примерно в 3000-5000 руб.).

Чтобы улучшить ТТХ скутера, можно провести следующие замены:

Свечи зажигания. Например, для езды на высоких скоростях можно поставить иридиевые CR8EHIX9 или CR9EHIX9.
Вариатор. Можно поставить Малосси и дополнить его выхлопом Zero Duke. Это даст прибавку скорости на 10-15 км/ч и выровняет старт.
Пыльники. В исходной комплектации у скутеров нет никакой защиты от грязи, так что лучше поставить пыльники на передний амортизатор, в итоге масляные сальники проживут без замены и ремонта в 3-4 раза дольше.
Кронштейны сидения. Их установка понадобится высоким водителям (выше 175 см) – в итоге можно будет отодвинуть раму седла на 10 см и увеличить высоту посадки. Так ногам будет гораздо удобнее.

Обзор Af-35

комплектация ZX

Хонда Дио 35 выпустили в инновационном дизайне тех лет, «био-дизайне», до сих пор дизайн мотороллера является актуальным и сейчас. По мимо внешности, компания добавили три новых комплектации:

Базовая;
SR;

Модификация SR — дополнительно к базовой оснащалась комбинированной тормозной системой. Комплектация ZX считается оспортивленной, чаще всего ZX подвержена тюнингу, уже с завода Дио 35 в этой комплектации оборудована:

литыми колёсными дисками;
масляными амортизаторами;
передним дисковым тормозом;
спойлером;
после рейстайлинга 1997 года более производительным мотором.

Скутер Honda Dio 35 не только изменился в 1997 году, в 2001 году он стал оснащаться противоугонной системой. К 50-летию компании Honda, скутер DIO покрасили в серебристо красный цвет и посвятили спецвыпуск гоночной команде: Honda-BAR-F1.

Юбилейная версия

Для скутера инженеры разработали новейший для того времени 2-х цилиндровый двигатель с воздушным объёмом 49 кубических сантиметров и мощностью 7,2 лошадиных сил (у версии ZX, у остальных 7,0)) , полная мощность достигалась при 6500 об/минуту. Мотор работает в паре с бесступенчатой коробкой передач (вариатором Vmatic). Для Хонды Дио 35, весом 75 килограммов это достойные технические характеристики.

Кроме того, для двигателя и глушителя применяются резиновые опоры, а колебания в диапазоне высоких оборотов уменьшаются. Также благодаря отличной пространственной эффективности горизонтального двигателя вместе с размещением топливного бака под полом, (большая емкость топливного бака (5,0 л → 5,3 л)) и масляного бака двигателя (1,2 л → 1,3 л) реализуется уплощение нижней поверхности центральной части, что еще больше улучшает удобство использования. Кроме того, на нижней части центральной части используется коврик из мягкой ткани. Подвеска оснащена спортивной телескопическими амортизаторами спереди, передний тормоз оснащен механическим ведущим / задним типом с большим диаметром 95 мм для базовой модификации Дио, а модификации Dio SR и Dio ZX оборудованы отличными гидравлическими дисками. В сочетании с фронтальной и задней шириной бескамерных шин, обеспечивается легкая и удобная езда даже в плотном городском режиме. Также скутер оборудован с завода:

Новой измерительной школой приборов;
Переключателем указателя поворота, который автоматически возвращается а положение ВЫКЛ;
Новое зеркало заднего вида;
Не требующий обслуживания аккумулятор, который не нуждается в пополнении воды;
Задний спойлер со встроенным стоп сигналом.

Второе поколение

Super Dio (AF-27/28). Появилась на свет в 1990 году. По сути, это рестайлинг предыдущей модели Dio, что подтверждается схожестью в дизайне и оставшимся практически без изменений двигателем AF-18E. Однако новая модель подросла в габаритах, обзавелась карманом под рулём и стала выпускаться в большем количестве комплектаций. Самая простая — базовая Super Dio — оснащалась барабанными тормозами, версия SR (AF-28) — с дисковым тормозом , ZX — спортивная комплектация, включающая форсированный двигатель, дисковый тормоз, спойлер со стоп-сигналом вместо багажника и хромированный глушитель, XR Baja — версия с эндуро-уклоном, оснащенная дисковым тормозом, рулём от мотоцикла Honda XR250 Baja вместе с оптикой, приборной панелью и ветрозащитой рук. Также для японского рынка выпускались электро-версии этого поколения Dio с аккумуляторными батареями вместо бензобака и зарядкой от розетки. С производства второе поколение популярной Dio было снято в 1996 году, однако некоторое время эта модель выпускалась под названием Dio Fit и отличалось от обычных AF-27 полностью изменённым дизайном пластиковых облицовок и оптикой.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
Байк жёстко фиксируется на подножке или другими удобными способами;
Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Honda Dio Smart AF56

Мы осуществляем доставку в любой регион России с помощью транспортных компаний с обязательной обрешеткой и страховкой груза.

Даем гарантию 1 месяц. Проводим регулярное сервисное обслуживание. Все скутера прошли подготовку и полностью готовы к эксплуатации

Перед покупкой мопеда вы получаете: более 25 фотографий его узлов и агрегатов, видео работы мотора (со звуком), видео скутера в движении!

Даже при таком уровне цен мы никогда не продаем то, на чем не согласимся ездить сами!

Honda Dio Smart – очень экономичный, малошумный скутер. В алюминиевую литую раму установлен 4-тактник жидкостного охлаждения. Динамика, вопреки расхожему мнению, у него вполне достойная и на нем чувствуешь себя в городском потоке вполне уверено. Управляемость, эргономика, проходы поворотов вне всяких похвал — инженеры концерна Honda постарались на славу, она эталонная для данного класса мотороллеров.

Светооптика мощная — головной свет 40 ватт, фара практически автомобильная. Сидение допускает езду двоих взрослой средней комплекции. Расход топлива при езде в полный газ 2 литра на сотню. Снабжен дайностартером, т.е. как такового стартера у мопеда нет. Он сам заводит себя генератором, поэтому процесс заводки абсолютно безшумен (лишний повод удивить знакомых).

Источник

Исторические факты

Семейство «Хонда-Дио» впервые увидело свет в далеком 1988 году. Все модели серии известны покупателям как надежные, компактные, маневренные. Кроме того, они легко поддаются улучшениям (тюнингу).

В конце восьмидесятых вышло первое поколение. К настоящему времени их уже шесть:

Первое поколение (с 1988 года) с маркировкой АФ-18/25.
Второе появилось в начале девяностых. Маркировка моделей этих лет — АФ-27/28.
Третье появилось в 1994 году. Это и была Honda Dio AF 34, характеристики которой рассмотрим ниже. Кроме данной версии, существовала еще одна с маркировкой АФ-35.

Четвертое поколение, появившееся в 2001 году, именовалось «Смарт-Дио» и имело индексы АФ-56/57/63.
«Нью-Дио» относится к пятому поколению, которое начали выпускать осенью 2003 года. Маркировались модели как АФ-62/68.
Шестое, и последнее на данный момент, поколение было представлено публике летом 2014 года. Оно именовалось «Дио-Делюкс-100» или JF-31.

Особенностью последних моделей является то, что они относятся к другому классу. Это уже скутеры, способные перевозить, кроме водителя, еще и пассажира. Их характеристики изменились, чтобы мощности силового агрегата было достаточно для увеличенной грузоподъемности.

Какой китайский мотобайк лучше выбрать

Тем, кто не имеет возможности купить дорогостоящий агрегат из страны восходящего солнца, можно выбрать мотороллер из более дешевой, китайской продукции. Но очень маловероятно, что он будет служить вам очень долго.

SYM – довольно распространенная техника. Среди других брендов КНР отличается долговечностью и уровнем надежности.

KEEWAY – недорогой представитель мотопрома КНР. Залог длительной и эксплуатации заключается в выборе хорошего топлива.

Irbis – байк с агрессивным, спортивным дизайном. Недорогой в обслуживании.

Почему не стоит выбирать 2т мопеды из Китая

Как уже было сказано выше, китайские байки не отличаются высоким уровнем качества сборки. Поэтому во время их эксплуатации у мопедистов постоянно возникают какие-либо проблемы. Кроме того, существует несколько факторов, которые постоянно будут преследовать вас при эксплуатации подобной продукции:

Ремонт и тюнинг

Как и любой конструктивно простой мопед, Хонду Дио АФ 35 легко обслуживать и ремонтировать своими силами. В случае необходимости доступа к нижней части скутера всегда можно положить его на бок, подложив под него автомобильную покрышку, и проделать все необходимые операции. Запчастей и расходников на него хватает, к тому же стоят они обычно недорого.

Ремонт

Тащить Dio к официальным дилерам, жадно потирающим руки, смысла нет никакого – скутер прост, как три рубля, и разобраться в его конструкции по силам абсолютно всем. Но не факт, что вам представится такой шанс – эта модель славится своей феноменальной надёжностью и огромным ресурсом. Настолько огромным, что никто точно не знает, сколько вообще может проехать этот байк до того, как попросится на покой.

Тюнинг

Заниматься тюнингом 50-кубового мопеда – идея так себе. Ценность Хонды Дио для конечного потребителя заключается в её экономичности и надёжности, хотя, конечно, есть и энтузиасты, и даже целые клубы владельцев. Некоторые из них устанавливают поршневую увеличенного объёма, добавляя байку прыти, только подобные наборы обычно заказываются в Китае, и качество их может варьироваться от неплохого до кошмарного. Как повезёт.

Инструкция по ремонту Honda Dio

Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.

Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.

процесс регулировки проводят на хорошо прогретом двигателе;
если есть сомнения в засоре — карбюратор чистят и тщательно промывают;

Сама настройка подразумевает регулировку:

холостого хода;
качества смеси (перемещая иглу и используя;
специализированный винт;
количества топлива в поплавковой камере;

Ремонт двигателя Хонда Дио

Двигатель — сердце скутера. Принципы устранения основных поломок:

износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;

Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное – правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.

Безопасность Хонда Дио 27

Начиная с 1993 года, производитель задумался о безопасности скутера, так как участились случаи угонов именно этой модели. Для этого было принято решение, добавить закрывающуюся шторку на месте, куда вставляется ключ зажигания. Смысл в том, что для того, чтобы ее открыть, необходимо было набрать специальный код на приборной панели, а знал его только владелец. Первое время это помогало и количество угонов значительно снизилось, но через несколько лет мошенники стали действовать варварским методом, просто ломая шторку. Поэтому в еще более новых моделях, как и в Dio 27 мопед стали оснащать штатной сигнализацией. Воспользовавшись ситуацией, сюда же компания добавила возможность заводить скутер с кнопки. Единственный недостаток в таком запуске является в том, что глушить скутер придется также с кнопки, а не с помощью замка зажигания.

Инструкция по ремонту Honda Dio

Несколько рекомендаций:

процесс регулировки проводят на хорошо прогретом двигателе;
если есть сомнения в засоре — карбюратор чистят и тщательно промывают;

Сама настройка подразумевает регулировку:

холостого хода;
качества смеси (перемещая иглу и используя;
специализированный винт;
количества топлива в поплавковой камере;

Ремонт двигателя Хонда Дио

Двигатель — сердце скутера. Принципы устранения основных поломок:

износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;

Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное — правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.

Технические характеристики

Основная спецификация

Общее имя	Dio	Dio SR	Dio ZX
Название / модель автомобиля	Honda A-AF 34	Honda A-AF 35
Полная длина × полная ширина × общая высота (м)	1,675 × 0,615 × 0,995	1,675 × 0,630 × 0,995
Расстояние оси (м)	1,145
Минимальный дорожный просвет (м)	0,105
Высота сиденья (м)	0,700
Вес / вес автомобиля (кг)	73/68	75/70	76/71
Ездовая способность (человек)	1
Расход топлива (км / л) 30 км / ч.	46,9	46,3
Минимальный радиус поворота (м)	1,8
Модель двигателя	AF34E (воздушное охлаждение, 2 цикла, одноцилиндровый)
Общее смещение (см 3 )	49
Внутренний диаметр x ход (мм)	40,0 × 39,3
Коэффициент сжатия	7,1
Максимальная мощность (PS / об / мин)	7,0 / 6,500	7,2 / 6,500
Максимальный крутящий момент (кгм / об / мин)	0,79 / 6,250	0,81 / 6,250
Модель карбюратора	PB2E
Метод запуска	Тип типа (с типом удара)
Тип устройства зажигания	Магнитное зажигание типа CDI
Метод смазки	Отдельный тип смазки
Емкость смазочного масла (л)	1,3
Емкость топливного бака (L)	5,3
Тип сцепления	Сухой многодисковый тип обуви
Тип передачи	Постоянно изменяемый тип скорости (Vmatic)
Коэффициент передачи	1-я скорость	От 2,450 до 0,850	2,850 до 0,860
Кастер (градусы) / След (мм)	25 ° 40 ‘/ 72
Размер шин	Перед	3,00 — 10 42 Дж	90 / 90-10 50 Дж
позже	3,00 — 10 42 Дж	90 / 90-10 50 Дж
Тип тормоза	Перед	Механическое считывание / завершение	Гидравлический диск
позже	Механическое считывание / завершение
Подвесная система	Перед	Телескопический тип
позже	Единица измерения · колебательная формула
Тип рамки	Underbone

Первое поколение

Dio (AF-18/25). Honda начала выпуск скутера Dio в январе 1988 года. Модель была очень удачна для своего времени, дизайн, удобство компоновки и надёжность обеспечили дебютанту высокий спрос. Выпускался в двух вариантах: с барабанным (AF-18) и дисковым (AF-25 SR — с 1990 года) передним тормозом. Также существовали спец-версии Dio SP, которые отличались от обычных AF-18 новыми яркими расцветками и иным оформлением комбинации приборов. В 1992 году первое поколение Dio сняли с производства.

Модели	Величина в мм
AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27;	15-650
Smart Dio: AF56, DX AF57; Z4 AF57	17,7-670
ZX AF28	18-662
ZX AF35	18-667

Модели	Величина в мм
AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27;	15-650
Smart Dio: AF56, DX AF57; Z4 AF57	17,7-670
ZX AF28	18-662
ZX AF35	18-667

Детальный обзор скутера Хонда Дио Фит

Качественные показатели
