Система охлаждения

Видео

Снегоход имеет двухуровневое сидение со съемной спинкой, рукоятки для пассажира, подогрев рукояток и курка газа, гидравлический тормоз и фаркоп, с помощью которого можно осуществлять буксирование каких-либо грузов.

Одной немаловажной особенностью является то, что машину можно эксплуатировать не только при низких температурах, но и при плюсовых. Это обусловлено тем, что силовая установка снегохода использует систему охлаждения жидкостного типа

Стандартная комплектация снегохода TAYGA PATRUL 551 SWT включает в себя следующее:

1. Двухтактный силовой агрегат и жидкостное охлаждение марки РМЗ-551, номинальная мощность которой имеет значение в 44.13 киловатта или же 60 лошадиных сил.
2. Усиленную подвеску телескопического типа и наиболее широкую гусеничную ленту (600 миллиметров), что в совокупности значительно влияет на проходимость модели.
3. Двухуровневое сидение со съемной спинкой и рукоятками для пассажира. Также под этим сидением имеется специальный багажный отсек, в котором можно перевозить как различные инструменты (в том числе и дополнительная аккумуляторная батарея), так и вещи.
4. Электрический стартер и аварийный запуск силовой установки.
5. Коробку переключения передач, оснащенную пониженной передачей, необходимой для буксировки различных грузов или же для подъема на склоны.
6. Ветровое стекло, изготовленное из эластичного высокопрочного пластика. Стекло способствует повышению комфорта при эксплуатации, так как защищает водителя от встречного ветра и снега.
7. Мощную светотехнику. Впереди устанавливается галогеновая фара с FF-рефлектором, что обеспечивает хорошее и направленное освещение в условиях с плохой видимостью. Сзади же устанавливается светодиодный фонарь, который имеет довольно высокую яркость и устойчивость к вибрации, возникающей при длительной эксплуатации техники. 8. Фаркоп, рассчитанный на буксировку груза массой не более 500 килограмм.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это  вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

• невозможна регулировка температурного режима (зимой мотор не выходил на необходимую температуру, а летом – очень быстро перегревался);
• чтобы обеспечить равномерное распределение потока воздуха, каждый цилиндр стоял отдельно;
• во время стоянки с заведенным мотором даже при наличии турбины поток воздуха очень слабый, что приводит к быстрому перегреву;
• невозможно организовать обогрев салона.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Технические характеристики и регулировочные данные

Двигатель РМЗ-500 Вес – 37кг. Габариты (длина х ширина х высота) в см приблизительно: 50х50х40.

Число цилиндров – 2 Диаметр цилиндра, мм – 72,0 Ход поршня, мм — 61,0 Объём цилиндров, см3 — 496,7 Степень сжатия (геометр) — 10 Макс обороты двигателя (+- 100)- 6500/6800(2-х карб) Технические характеристики и егулировочные данные Зазор в стыке поршн колец, мм — 0,2 (новый), -1,0 (предел износа) Зазор канавки поршня/кольца,мм – 0,03 (новый), — 0,2 (предел износа) Зазор между поршнем и цилиндром,мм – 0,08 (новый), — 0,4 (предел износа) Зазор по торцу шатуна, мм — 0,2 (новый), — 0,7 (предел износа) Осевой люфт коленвала, мм — 0,3 Макс биение шеек цапф коленвала, мм – 0,08 Мощность генератора, W — 120 (РЗП) / 200 (Ducati) Зажигание — БСЗ (тиристорная) Свеча зажигания — NGK BR9ES Зазор свечи, мм — 0,45 Синхронизация зажигания, мм — 1,66 Катушка датчика, Ом — 3,5–4,5 Зарядная катушка, Ом — 550-660 Катушка освещения, Ом — 0,12-0,15 Выс/вольтный трансформ., Ом — 0,5-0,6 (первичная ), — 4-5кОм (вторичная) Карбюратор – Mikuni — VM-32(1карбюр)/ 2x VM-34 (2-х карбюр) Главный топл. жиклёр (ГТЖ) – 250 (VM32) / 210 (VM34) Распылитель — 159 0-0 Жиклёр хол. хода — 25 Обознач. иглы – положение зажима – 6DH8-4 Регулировка положения поплавка — -1мм — 23,9Винт регулир качества смеси -1/16 об — 1,5 Обороты хол. хода, об/мин — 1600-1750 Тип бензина/октановое число — АИ-92 Смесь масла с топливом — 1:40 Система впрыска масла — Е11 Прогиб вентиляторного ремня при силе 5кг – 8-9мм

Свечи для снежиков «Тайга» с российским зажиганием NGK 9ES для снежиков с «дукати» NGK BR9ES так-же DENSO W27ESRU Если есть желание не тратить многократно деньги на ремни вариаторные, приобретайте фирменные BRP, с ними по качеству пока нет конкурентов.

Место для стартераУвеличиваем клиренсПроставки для увеличения клиренсаУвеличенный клиренс на Тайга Варяг 500

Типичные поломки в системе охлаждения

Поломки СО не относятся к неисправностям, с которыми движение запрещено, однако, каждый разумный автовладелец весьма заинтересован в продлении срока службы своего железного коня, и его сердца – двигателя. И в первую очередь, это касается необходимости интенсивного отвода тепла.

К самым распространённым причинам поломок в СО относится:

• Течь;
• Не герметичность.

Это может произойти из-за резкой смены температуры окружающей среды. Ещё одна популярная поломка – закоксованность шлангов и патрубков системы. Они теряют эластичность под воздействием тех же высоких температур. ОЖ может протекать и ввиду повреждений радиатора от удара, или в результате химического воздействия составляющими тосола. Из строя может выйти и термостат. Он находится в контакте с жидкостью, и потому коррозирует, а потом может и заклинить. Серьёзная неприятность для системы – поломка помпы, или циркуляционного насоса из-за некачественной запчасти, или износа. Понять и уловить это можно по характерному свисту подшипника. Это означает, что пришло время замены циркуляционного насоса. Иногда СО банально засоряется из-за отложения солей в каналах. Циркуляция ОЖ нарушается, отвод тепла при этом ухудшается, что приводит к перегреву двигателя.

Типы систем охлаждения

Существует три типа систем охлаждения двигателей внутреннего сгорания: воздушная, жидкостная и гибридная.

Термические двигатели для А. требуют охлаждения цилиндров. Только для слабых, велосипедных газолиновых двигателей достаточно воздушного охлаждения при помощи рубцов, прилитых к поверхности цилиндра; для более сильных необходима циркуляция воды помощью насоса между двойными стенками цилиндров, охлаждаемой в особом трубчатом приборе, помещаемом впереди А. и обдуваемом струей встречного воздуха.

Воздушное охлаждение

Рубашка цилиндра свободно обдувается воздухом, тем самым забирая большую часть тепла двигателя. Является самой простой, так как не требует сложных деталей и систем управления. Недостаток системы заключается в маленькой теплоёмкости воздуха, что не позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки.

Примером машины с воздушным охлаждением может служит автомобиль ЗАЗ-965. Так как предполагалось, что советским автовладельцам придется обслуживать автомобиль самостоятельно (и с учётом дефицита запчастей), воздушное охлаждение оценивалось положительно и виделось весьма практичным в суровых зимних условиях (при низких температурах нет риска замерзания охлаждающей жидкости на стоянке). Кроме того, малая масса силового агрегата, его простота и разборная конструкция (съёмные цилиндры) позволяла отремонтировать автомобиль практически «в чистом поле». Однако такая конструкция системы охлаждения обусловила возникновение проблемы перегрева в жаркую погоду, которая особенно усугублялась в процессе износа двигателя, когда его оребрение покрывалось слоем масла и прилипшей к нему пыли. Следует отметить, что на автомобилях ЛуАЗ-967, где тот же двигатель работал с большей нагрузкой, но лучше обдувался набегающим потоком воздуха, его перегрев наблюдался редко.

Жидкостное охлаждение

Основная статья: Жидкостное охлаждение

Цилиндры двигателя охлаждаются жидкостью, после чего она возвращается в расширительный бачок. Является очень старым типом системы охлаждения, в настоящее время этот тип в автомобилестроении не используется, так как жидкость не успевает охладиться, поэтому двигатели, оснащённые этой системой охлаждения, не могут работать в течение длительного времени. Однако в двигателях речных и морских судов запас охлаждающей жидкости (забортной воды) не ограничен, что позволяет уменьшить вес силовой установки по сравнению с двигателями с гибридной системой охлаждения.

Гибридный тип

Сейчас гибридную систему называют жидкостной. Фактически она всё же гибридная, так как там тоже участвует воздух.

Система жидкостного охлаждения обычно включает следующие элементы:

• двойные стенки цилиндров, пространство между которыми заполнено охлаждающей жидкостью (например, водой или антифризом);
• теплообменник или радиатор, состоящий из трубок и полостей;
• вентилятор, состоящий из ступицы и лопастей, при вращении которого обеспечивается прокачка воздуха между трубками радиатора;
• насос центробежного типа для обеспечения циркуляции охлаждающей жидкости в системе;
• трубопроводы, связывающие двигатель с радиатором.

Двухконтурная система охлаждения

двухконтурная система охлаждения (напр. дизеля — Тепловоз ТЭП150). В одном контуре охлаждается вода дизеля, а в другом вода, охлаждающая масло и наддувочный воздух (в тепло­обмен­ных аппаратах). Охлаждение воды обеих контуров осуществляется воздухом в полуторных радиаторных секциях холодильной камеры, имеющей три мотор-вентилятора. В контуре охлаждения воды дизеля используются радиаторные секции половинной глубины, а в контуре охлаждения воды второго контура используются радиаторные секции полной глубины. Мотор-вентиляторы холодильной камеры оборудованы системой плавного регулирования их производительности.

Подвид системы охлаждения, называемый испарительной системой охлаждения

Также существует подвид системы охлаждения, называемый испарительной системой охлаждения. Главное отличие её от обычных водяных или этиленгликолевых — доведение температуры охлаждающей жидкости (воды) выше точки кипения, в результате чего при испарении от теплонагруженных деталей отводится большое количество тепла. Пар конденсируется в жидкость в радиаторе и цикл повторяется. Подобные системы использовались в авиастроении в 30-х годах XX века.

Рассмотрим какие существую виды систем охлаждения конденсатора

1. Системы водяного охлаждения конденсатора:
   • Оборотная система охлаждения с прудом-охладителем
   • Прямоточная система охлаждения
2. Системы воздушного охлаждения конденсатора
   • • С градирнями мокро-сухого типа

Системы оборотного и прямоточного охлаждения (их еще называют системы водоснабжения) нашли широкое применение в России. Основной принцип работы данных систем заключается в том, что охлаждение и конденсация отработавшего пара в них осуществляется в поверхностных конденсаторах путем нагрева циркуляционной воды. Разделение на оборотные и прямоточные системы зависит от типа источника водоснабжения охлаждающей воды. В оборотных системах источником является пруд-охладитель, в прямоточных — русло реки.

Система непосредственного воздушного охлаждения

Итак, представляю систему непосредственного воздушного охлаждения

1. Котел; 2. Пароперегреватель; 3. Турбина; 4. Конденсатор с воздушным охлаждением; 5. Конденсатный насос; 6. Установка тонкой очистки конденсата; 7. Конденсатный насос 2-го подъема; 8. Подогреватель низкого давления (ПНД); 9. Деаэратор; 10. Питательный насос; 11. Подогреватель высокого давления (ПВД); 12. Выхлопной патрубок турбины; 13. Осевой вентилятор охлаждения; 14. Вертикальный электродвигатель; 15. Бак конденсата; 16. Железоотделитель; 17. Генератор

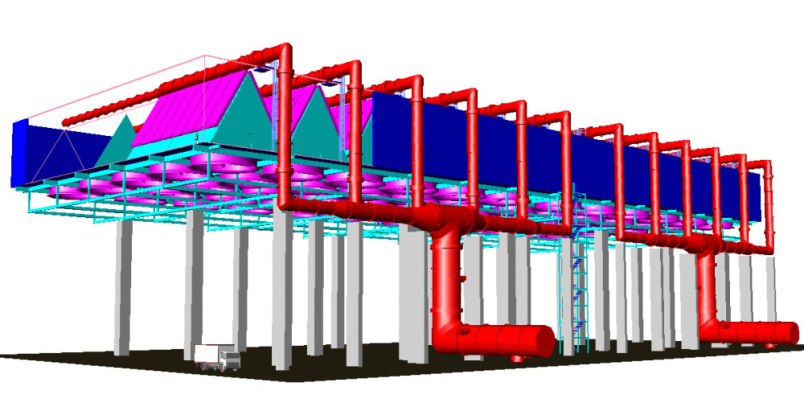

Особенность данной системы является то, что конденсатор турбины вынесен за пределы машинного отделения. Подвод отработавшего пара к конденсатору осуществляется коллектором большого диаметра (одним или двумя), например таким (показан коллектор с нижним распределением потока):

Отработавший пар турбины через выхлопной патрубок и коллектор большого диаметра подается к вынесенному конденсатору с воздушным охлаждением. При помощи осевых вентиляторов поток охлаждающего воздуха охлаждает наружную поверхность конденсатора, отработанный пар конденсируется в воду и под действием силы тяжести собирается в конденсатосборнике, откуда с помощью конденсатных насосов подается обратно в тепловую схему паровой турбины.

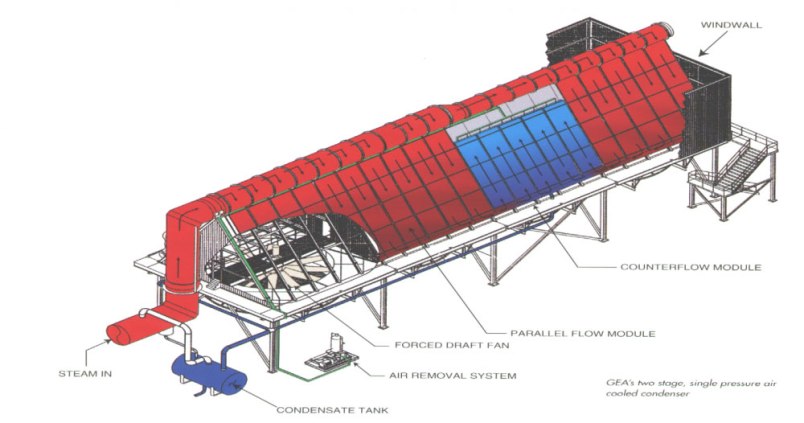

Общий вид воздушного конденсатора представлен ниже:

Системы непосредственного воздушного охлаждения получили широкое распространение в Китае для энергоблоков 300, 600, 1000 МВт.

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Как измерять температуру двигателя снегохода?

Стабильная и надежная работа двигателя на снегоходе зависит от многих факторов, одним из которых является температура двигателя. Имеется в виду, что вследствие долгой езды, как на низких, так и на больших оборотах температура двигателя может подыматься до критического уровня. Как результат, в глухом поле двигатель снегохода может «закипеть». Техника попросту не будет ехать дальше, а выполнить капитальный ремонт двигателя в условиях дикой природы не возможно.

Поэтому, очень важно следить за температурой двигателя. Прислушиваться к его работе и в случае возникновения каких либо подозрений — выполнить остановку снегохода, чтобы он остыл. Чтобы температура двигателя не повышалась больше допустимого уровня, на всех снегоходах предусмотрена система охлаждения

Отслеживать эту же температуру можно с помощью датчика температуры

Чтобы температура двигателя не повышалась больше допустимого уровня, на всех снегоходах предусмотрена система охлаждения. Отслеживать эту же температуру можно с помощью датчика температуры.

Эксперты отмечают, что отслеживать температуру двигателя особенно важно на силовых агрегатах двухтактного типа. На этих производительных элементах, как правило, внедрена воздушная система охлаждения. На 4-х тактных моторах охлаждение более качественное

На так называемых «двухтактниках» довольно часто встречается прогар донышка поршня

На 4-х тактных моторах охлаждение более качественное. На так называемых «двухтактниках» довольно часто встречается прогар донышка поршня.

Стоит отметить, что в случае возникновения этой поломки на снегоходе с двухцилиндровым двигателем, движение возможно продолжить. Но, на одноцилиндровом агрегате этого сделать не получится. Как уже было сказано выше, своевременно определить перегрев двигателя помогут специальные датчики температуры. В продаже есть модели, которые кроме показания данных ещё и подают звуковые и световые сигналы, чтобы водитель уж точно принял соответствующие меры. Напомним, что показания температуры может «читаться» с одного или двух цилиндров одновременно.

Принцип работы датчика

Принцип работы многих датчиков современного образца такой же, как и был ранее на советских снегоходах. Он заключается в следующем – под свечой зажигания было установлено кольцо, в котором размещалась термопара, ним же и считывалась «информация». Интересный факт, что на легендарных «Рысях» было предусмотрено заводское резьбовое отверстие прямо на цилиндре. Именно туда устанавливался индикатор.

На других моделях снегоходной техники необходимо просверливать отверстия в цилиндре для установки датчика. На новых снегоходах, которые находятся на гарантии – это не самый подходящий вариант. Снегоходы с «водянкой» подразумевают установку патрубка из металла (с резьбой), в который вкручивается сам датчик. Этот патрубок помещают в предварительно разрезанный шланг системы охлаждения. Таким образом, температура цилиндров снегохода будет постоянно под контролем.

Датчик температуры снегохода «Тайга»

Как известно, на снегоходе «Тайга Варяг 550» стандартный датчик температуры предусмотрен. А вот на «Варяг 500», к сожалению, этого функционального прибора не устанавливали. Именно для владельцев этой версии снегохода будет полезной следующая информация. Следует купить датчик температуры в специализированном магазине. С его установкой справится даже начинающий механик. Непосредственно прибор размещают на месте спидометра, затем подсоединяют к системе питания. После к патрубку выхлопа присоединяют хомут из купленного комплекта. В хомуте есть резьба, куда ввинчивается датчик. Как вы уже успели заметить, установка очень проста. Главное поместить датчик как можно ближе к двигателю. Минусом такой системы является высокая цена на комплект такого типа датчика.

Кроме рассмотренного варианта, существует возможность установки комплекта датчика, которые устанавливаются под свечи зажигания. Они существуют одно-; и двухканальные. То есть для одного и двух цилиндров. Заинтересовавшимся в такой установке нужно знать, что предпочтительней устанавливать кольцо под свечу, которая находится дальше от крыльчатки охлаждения. Это объясняется тем, что датчик будет быстрее показывать перегрев двигателя, без задержки.

Видео

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

• простотой конструкции;
• низкими требованиями к изменению температуры окружающей среды;
• небольшим весом;
• несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

• большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
• высокий уровень шума во время работы вентилятора;
• недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
• невозможность использования излишков тепла для обогрева салона.

https://youtube.com/watch?v=EK7_GSpECNo
