Как ещё настраивается подвеска?
В некоторых случаях вы можете попросту не найти упомянутые выше гайки, предназначенные для настройки подвески мотоцикла. Стоит внимательно прочитать заводскую инструкцию по эксплуатации двухколёсной техники — вполне возможно, что органы регулировки расположены в другом месте, и вы просто не увидели их в первый раз. Однако встречаются и мотоциклы, в которых настройка подвески выполняется по другим схемам, в которых не используются регулировочные гайки. Кроме того, к ним прибегают, когда диапазон заводских настроек исчерпан, и подвеска корректно работает только в положениях, близких к крайним.
В первую очередь, речь идёт о перемещении вилки в верхней траверсе — это позволяет увеличить ход приблизительно на 10–15 миллиметров и изменить клиренс. Задний моноамортизатор может устанавливаться на специальные проставки — их можно купить в большинстве магазинов мотоциклетных запчастей. Благодаря этому удаётся регулировать углы установки подвески, за счёт чего настройки будут принципиально изменены, и вы сможете добиться установки идеальных параметров. Кроме того, под крепления перьев вилки могут подкладываться шайбы, которые также позволяют менять углы и регулировать характеристики работы амортизаторов.
Кроме того, изменить жёсткость подвески можно с помощью установки иных пружин — как правило, к такому приёму прибегают, когда вес ездока отличается от среднестатистического показателя в 75 килограмм, который используют в своей работе производители. Принципиально изменить поведение мотоцикла можно и с помощью иного масла, залитого в амортизаторы. Большинство мотоциклов изначально рассчитано на работу с маслом 2,5 либо 5W.
Чтобы повысить жёсткость, нужно увеличить вязкость, которая скрывается под указанным индексом. При этом специалисты категорически не рекомендуют заливать новое масло, которое отличается по вязкости более, чем на 2,5 пункта — это приведёт к невозможности выбора оптимальных настроек подвески мотоцикла. При необходимости масло можно смешивать, например, из жидкостей 5 и 10W можно получить 7,5W, если взять по половине каждой и взболтать их в канистре. Запрещается смешивать масло различных производителей, а также отработанную жидкость с новой — это приведёт к тому, что поведение подвески мотоцикла станет непредсказуемым.
Разборка амортизатора

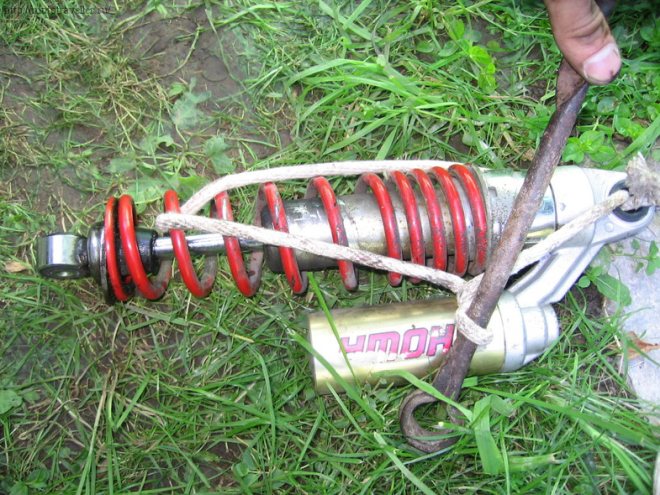

Начинаем ремонт амортизатора со снятия пружины. Берем самые обычные захваты. Накидываем их на пружину с двух сторон и и зажимаем по очереди, пока пружина не сожмется, и не ослабится шайба, которая ее фиксирует на амортизаторе.
Снимаем пружину
В нашей мастерской амортизаторы распружиниваются на специальном оборудовании
Пружину можем протереть и отложить в сторону, она нам пригодится только при установке на отремонтированный амортизатор.
В нашей мастерской при ремонте амортизатора мы используем пневматические тиски для мягкого захвата
Вы можете воспльзоваться обычными тисками и зажать амортизатор за нижнюю проушину, но не переусердствуйте. Сварка аргоном в наше время не дешевая услуга.
Дальше сверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку.
Cверлим пару отверстий в крышке компенсационного бочка и с помощью продетой проволоки или тоненькой отверточки вытаскиваем крышку

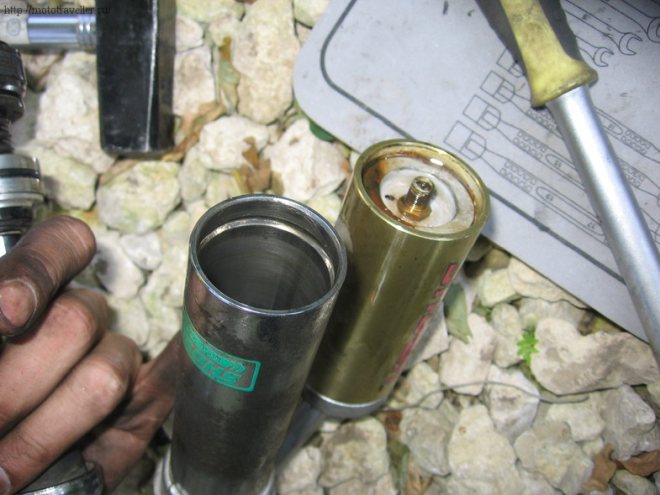

Под крышкой стоит штуцер с газонаполненным резервуаром. Перед тем, как выкрутить штуцер не забудьте померять давление газа в бачке, ведь его придется опять накачивать.
В нашей мастерской мы используем насос высокого давления для замера и закачки газа
Вы можете замерить давление в бачке с помощью обычного ножного насоса или монометра для проверки давления в колесах.
Выкручиваем ниппель из штуцера и выпускаем газ.
Если у Вас возникли трудности с изготовлением или ремонтом закачного штуцера, вы всегда можете обратиться в нашу компанию за помощью.
Осаживаем пневматический резервуар внутрь бачка и достаем стопорное кольцо.
Теперь можно вытаскивать резиновую грушу, в которую накачивается газ.
Если вы перед разборкой амортизатора не замерили давление в пневматическом резервуаре или газа в нем не было вообще, не расстраивайтесь. Информация, приведенная ниже, поможет Вам определиться и найти свой тип амортизатора.
Ремонт мото-амортизаторов – признаки неполадок

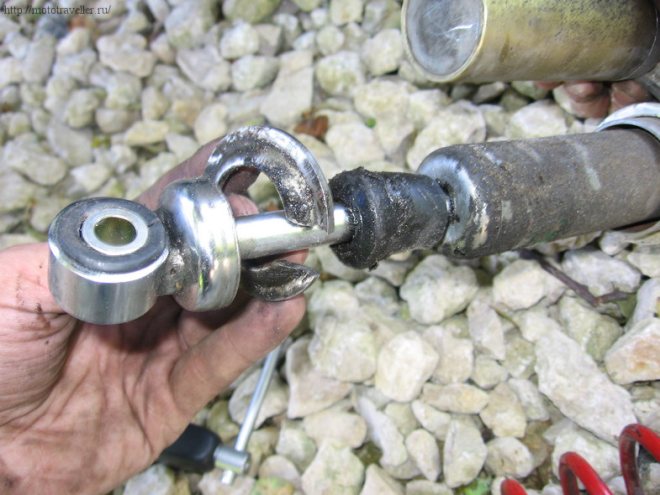

Итак, состоит амортизатор из рабочего цилиндра с нижней проушиной и приваренным донышком, штока с поршнем и его направляющей, и разделяющего поршня. В рабочей полости находится амортизаторная жидкость, во второй полости – технический азот под высоким давлением. Принцип действия данного агрегата: при сжатии подвески поршень опускается вниз, в результате чего часть жидкости перетекает из полости под поршнем через клапан в полость над поршнем. Клапан представляет собой дроссельный канал, который закрыт тарелкой, поджатой пружиной.
Проблема с амортизаторами не обязательно должна сопровождаться появлением масла на штоке. Давайте разберем некоторые признаки, при наличии которых стоит делать ремонт мото-амортизаторов. Если на неровных участках дороги при езде вы стали ощущать «пробивание» вилки, то уже следует насторожиться. Также заглянуть в эту часть мотоцикла следует, если он стал менее устойчивым, чем ранее, или вилка стала намного «мягче». Еще сигналом для беспокойства станет явление, когда при езде вы начали слышать непонятный шум или стук из амортизаторов.
Полезные советы
Как может показаться на первый взгляд, восстановить амортизатор своими руками можно даже в условиях обычного гаража. С одной стороны, если амортизатор разборной, это так и есть. Однако на подавляющем большинстве современных авто используются неразборные стойки, то есть производитель не предполагает возможности их ремонта.
Конечно, умельцы восстанавливают и такие детали, однако нет гарантий на восстановленные стойки. Еще отметим, что амортизатор на многих авто является основой, то есть своего рода несущей конструкцией амортизационной стойки в целом. Само собой, со временем металл его корпуса накапливает «усталость».
Получается, например, стойки прошли до реставрации около 60-80 тыс. км., затем их отремонтировали, после чего планируется эксплуатировать элемент еще около 50-60 тыс. км и более. Вполне очевидно, что гарантировать надежность таких амортизаторов никак нельзя. Часто бывает, что на амортизаторах отрывает крепежные проушины, трескается корпус и т.д.
Если иначе, как и любая другая деталь, амортизаторы имеют определенный ресурс, после чего подлежат замене. При этом попытки восстановления отработавших свой ресурс амортизаторов хотя и позволяют сэкономить, но дальнейшая езда на таких стойках представляет определенную опасность.
Правильным же подходом является своевременная проверка и замена стоек на машине, а не ремонт амортизатора. Также, чтобы новые стойки служили дольше, необходимо соблюдать определенные правила в рамках эксплуатации авто:
- избегать внесения изменений в устройство ходовой части;
- аккуратно переезжать неровности;
- не перегружать автомобиль;
Также для масляных и газо-масляных амортизаторов зимой нужен прогрев, когда первые несколько километров нужно двигаться медленно и аккуратно, избегая резких разгонов и торможения, проезда неровностей на скорости выше 30-40 км/ч и т.д.
При замене стоек их необходимо прокачивать. Если амортизаторы только что установлены, нужно сделать сход-развал. Параллельно необходимо проверить всю подвеску, сделать полную диагностику ходовой части и устранить имеющиеся неисправности (при обнаружении).
Как снять старый амортизатор
- Установите скутер на центральную опору. Заднее колесо должно быть приподнято над землей.
- В зависимости от модели скутера, может потребоваться снятие фильтрбокса воздушного фильтра и «унитаза». В редких случаях требуется снятие бокового пластика скутера. Снимаем необходимые детали.
- Отворачиваем нижний болт крепления амортизатора скутера к двигателю. Извлекаем его.
- Отворачиваем верхний болт крепления амортизатора к раме скутера, также извлекаем болт.
- Извлекаем сам задний амортизатор. Если в конструкции скутера их предусмотрено два, с каждым проделываем вышеперечисленные операции.
Ремонт передних амортизаторов скутера.
Опубликовал 04.09.2013 | Автор
Ремонт передних амортизаторов скутера пришлось делать после обнаружения потеков масла на правом амортизаторе. В статье описывается ремонт амортизаторов своими руками в домашних условиях. Так как пробег скутера к моменту ремонта был больше 50000 км, амортизаторы было решено просто заменить новыми. Но ни в магазинах, ни в Интернете замены не было найдено. Поэтому пришлось восстанавливать старые. Работа начинается с демонтажа амортизатора со скутера, после снятия переднего колеса и крыла. Для этого необходимо отпустить верхнюю пробку амортизатора и отвинтить винт зажимного устройства траверсы.
После чего отвинчиваем пробку совсем и вынимаем амортизатор из траверсы. Тщательно очищаем амортизатор от грязи и демонтируем с него кронштейн крепления крыла и троса спидометра.
После этих операций поддеваем тонкой отверткой или ножом резиновый пыльник амортизатора и снимаем его.
Поддеваем тонкой отверткой за один конец стопорное кольцо и аккуратно выводим его вверх.
Демонтированные детали.
Далее подбираем соответствующего размера шестигранник или широкую большую отвертку и отвинчиваем с верхней трубы амортизатора гайку, зажимающую пружину.
Вынимаем пружину и сливаем масло с амортизатора. Зажимаем в тиски длинный шестигранник или отвертку, переворачиваем амортизатор и одеваем шестигранным отверстием внутреннего цилиндра на наш шестигранник или отвертку. Это нужно для того, чтобы зафиксировать цилиндрик от прокручивания при отвинчивании нижнего болта амортизатора.
Отвинчиваем нижний болт и снимаем нижнюю трубу амортизатора, а затем и верхнюю трубу.
После разборки выяснилось, что рабочая кромка сальника амортизатора порезана, фрагменты кромки вырваны. Причиной этому безобразию послужили раковины на зеркале неподвижной трубы амортизатора, образованные коррозией. На фото видны многочисленные кратеры коррозии.
Было принято решение зачистить и залудить, заполнить оловом дефектные места, с последующей шлифовкой и полировкой. Но после множества попыток с применением разных флюсов эффект оказался отрицательным. Не удавалось залудить кратеры повреждений. Можно было заполнить их оловом но, при слабом механическом воздействии олово выпадало. После неудачи с лужением я просто заполнил, предварительно обезжиренные ацетоном раковины, минералополимерной композицией, именуемой в народе как «холодная сварка».
Приготовление и использование «холодной сварки» выполнено строго по инструкции изготовителя. Все крупные и мелкие раковины шпателем были заполнены мягкой «холодной сваркой». А на другой день под струей воде из крана, наждачной бумагой Р1200, сошлифованы все выступающие неровности. Зеркало трубы восстановилось.
Далее все детали тщательно промываются керосином и складываются в порядке сборки. Из нижней трубы съемником или просто большой отверткой извлекается поврежденный сальник. Его посадочное место очищается и смазывается маслом. Затем по диаметру нового сальника подбирается оправка (я использовал головку с набора торцевых ключей). Сальник смазывается маслом и легкими ударами молотка садится на место до упора.
Извлечение старого сальника.
Установка нового сальника.
Затем, в обратном порядке, производим сборку амортизатора.
Перед монтажом нижней трубы амортизатора, тщательно смазать маслом зеркало неподвижной верхней трубы.
Гайку пружины закрутить до упора. После сборки амортизатора заливаем через верхнее отверстие нужное количество амортизаторного масла и завинчиваем верхнюю пробку. (У меня по инструкции необходимо было залить 100см3).
Подобные операции производим и с другим амортизатором. У меня ремонт другого амортизатора ограничился только заменой сальника, зеркало повреждено не было. После ремонта, если необходимо, амортизаторы готовятся к покраске, грунтуются и красятся.
На этом ремонт передних амортизаторов скутера считается законченным. Ставим амортизаторы на скутер, привинчиваем все снятые кронштейны, ставим на место переднее крыло и колесо. После не продолжительного пробега – около 800 км, амортизатор восстановленный «холодной сваркой» работает, сальник масло снимает отлично, зеркало восстановилось полностью. О былых повреждениях можно догадываться только по пятнышкам другого цвета на зеркале амортизатора.
Также на эту тему Вы можете почитать:
Как выкрутить сломанный метчик.
Ремонт заднего тормоза скутера
Ремонт декоративных накладок передних сидений Ford Focus 2
Замена масла телескопической вилки стандартной конструкции
Общая схема замены масла очень простая, следует раскрутить сливные пробки, подождать пока масло сольется, промыть вилку керосином при необходимости и затем залить новое масло и поставить пробки на место. Но увы, практика показывает, что эта процедура прежде всего зависит от конструкции перьев. Если перо имеет нижний сливной болт, то переднюю ходовую часть можно обслужить и без разбора, если же вилка перевернутой конструкции или не имеет нижних сливных отверстий, то придется производить полный разбор конструкции передней подвески. Исходя из этого разделим процесс замены масла на два вида:
Неполный разбор передней подвески: Случай подходящий для перьев с торцевым нижним или боковым нижним сливным болтом. При должной сноровке подвеску можно и вовсе не разбирать, но всегда есть риск испачкать маслом тормозной механизм или колесо, тогда придется делать лишнюю работу по очистке. Лучше всего производить замену следующим образом: Первым делом зажимаем передний тормоз или упираем колесо в стену, садимся на мотоцикл и весом своего тела заставляем вилку сработать 10 – 15 раз, это нужно для прогрева масла, поднятия осадка и лучшей очистки механизма. Устанавливаем мотоцикл на основную подножку так, чтобы переднее колесо было вывешено в воздухе. Снимаем переднее колесо и освобождаем доступ к верхним болтам слива масла с перьев (торцевая часть пера). Подходящим накидным ключом отвинчиваем верхние сливные болты (в некоторых случаях может понадобиться ослабление верхних хомутов). Устанавливаем емкость для сбора масла под нижним сливным болтом. Накидным ключом откручиваем болт и ждем полного слива масла. При необходимости промываем вилку керосином. Проводим ревизию пыльников и сальников, заменяя их при необходимости.
Заливаем свежее масло через верхнюю часть, предварительно закрутив нижний болт. Закручиваем верхний болт и монтируем колесо и другие снятые детали.
Отличие амортизаторов мотоцикла от автомобильных
Амортизаторы мото существенно отличаются от автомобильных. Это связано с тем, что автомобильные амортизаторы и упругие элементы представляют собой самостоятельные конструктивные узлы, а на мотоциклах указанные элементы объединены в один узел. В случае с мотоциклами, именно этот узел обобщенно и называется амортизатором.
Конструкция амортизатора мотоцикла включает в себя:
- разделяющий поршень;
- шток с поршнем и его направляющую;
- рабочий цилиндр с нижней проушиной и с приваренным дном.
Амортизационная жидкость расположена в рабочей полости, другая полость под очень высоким давлением заполнена техническим азотом. Амортизаторы на мотоциклах работают по следующему принципу: сжатие подвески обеспечивает движение поршня вниз, после чего часть жидкости или газа течет под поршнем из полости через клапан в полость над поршнем. Клапаном является дроссельный канал, который закрывается поджатой пружиной тарелкой.
Стоит отметить, что еще в самом начале истории мотоциклов, таких конструкций не было и гасителями колебаний выступали фрикционные диски, которые плотно прижимались к друг другу. В современных мотоциклах данный принцип остался жить только в рулевых демпферах и далеко не у каждого мотоцикла.
На смену фрикционным устройствам пришли гидравлические газовые или газогидравлические современные устройства, которые значительно лучше. Абсолютно все современные устройства работают, как уже говорилось выше, по принципу пропускания жидкости или газа сквозь отверстия и зазоры крайне малых размеров. В данном случае, чем меньшего размера данные отверстия или зазоры, тем большее сопротивление оказывают газ или жидкость.
Кроме этого, подвеска мотоцикла также состоит из направляющего устройство, которое обеспечивает перемещение колеса в строго заданной плоскости. Подобные устройства работают с помощью телескопических труб и рычагов передних вилок, маятников, а также рычагов задних подвесок.
Из всего сказанного, стоит обратить внимание на то, что, так как амортизаторы являются именно теми узлами, которые обеспечивают гашение различных колебаний, то они являются одной из наиболее важных частей мотоцикла. Таким образом, их правильна и исправная работа обеспечивает безопасную езду на мотоцикле. Однако, к сожалению, амортизаторы на мотоцикле через несколько тысяч пробега или же в силу некоторых неблагоприятных обстоятельств, также могут выходить из строя и требуют незамедлительного вмешательства
Ведь проблема состоит в том, что с неисправные амортизаторы позволяют транспортному средству передвигаться, но это уже далеко не безопасно. Если возникли какие-либо проблемы с амортизаторами мотоцикла, то необходимо произвести ремонт мото амотризаторов
Однако, к сожалению, амортизаторы на мотоцикле через несколько тысяч пробега или же в силу некоторых неблагоприятных обстоятельств, также могут выходить из строя и требуют незамедлительного вмешательства. Ведь проблема состоит в том, что с неисправные амортизаторы позволяют транспортному средству передвигаться, но это уже далеко не безопасно. Если возникли какие-либо проблемы с амортизаторами мотоцикла, то необходимо произвести ремонт мото амотризаторов.
Смягчил задние амортизаторы.еще больше мягкости!
Уже слышу свист карданов..Я честно искал,я юзал поиск!Но не нашел. На сколько стачивать стандартные 8мм пружины рекомендуется?А то очень жесткие они. Зы.урал со снятой коляской
ни одного хорошего отзыва о китайских не нашел:такие же дубовые и на 3 см длиннее стандартных..Или всетаки ставить? Стачивать хотел аккуратно,с внутренней стороны.Какие вообще минусы у этого процесса?
кЕтайские SPRING еще жестче стоковых.
дядька мессер дважды не повторяет(
сделав пружины короче, обрезав виток другой, сделаеш подвеску жоще.
Наконец то народ понял, что обрезая витки, пружина становится ЖЕСТЧЕ!
Правда есть один нюанс: обрезав пружины, можно уменьшить преднатяг и в итоге подвеска может оказаться мягче;-)
На кЕтайских хоть гидравличесский амортизатор работает, в отличии от моих совдеповских=)
ПС. Ижевские и ураловские пружины с амортизаторов одинаковы внутренним диаметром? Планирую натянуть ИЖепружины на кетаеамортизаторы и уменьшить преднатяг.
Аксиома: в рабочем положении подвеска должна быть прожата на треть;-)
т.е. по идее мне нужно сделать сечение на ураловской пружине в 8мм таким же как на ижевской 7,5мм.Этими расчетами я взорву себе мозг.
Есть один старый добрый способ, надо амморты наклонить сильней, на вояже они уже наклонены правда но для совка вполне решает. При наклоне аммо увеличивается ход подвески, немного повышается прогрессия сжатия аммо (чем ближе к кону хода тем жесче подвеска), и усилие на сжатие амортизаторов увеличивается (увеличили рычаг), благодоря чему жопа становится мягче и чуть выше. Подобные эксперементы я делал на восходе, аммортизаторы почти под бардачки переставил, мотоцикл стал глатать лесные дороги нежуя.
Есть еще вопрос, как на Вояже сделать ход задней подвески больше? Может от чего нибудь аммортизаторы более длинноходные приспособить можно? сильно не хочется заморачиваться с изготовлением своего маятника под прогресивную подвеску.
Отпиши потом о результатах;-)
Отпиши потом о результатах;-)
Решил стачивать на 2мм пружину) через недельку опишу результат
Мат на сайте запрещен. Мессер
Ссори за мат, просто наболевшая тема. Еще раз повторюсь. Может кто-то ставил импортные качественные амортизаторы? Если да, то подскажите пожалуйста какие. А то от этих кЕтайских почки болят при езде по неровной дороге, а у пассажиров болит голова. Блин девки не хотят садиться на моц.
Кстати как стачивать пружины? Помоему харошую пружинную сталь не берет резец. Отпускать же нет смысла. И вообще не полопаются они потом?
Кряк +1, тоже чертовски интересует вопрос о нормальных длинноходных полностью регулируемых амортизаторах примнительно к уралу.
сомневаюсь что сталь там хорошая. где аватарка(
почему на оппозит.ру аватарка есть,а на олд.оппозит.ру ее нет?
Прописываю заинтересованность во все поля. У меня блестючие амортизаторы из индии. Я вешу более 100 кг, сажусь на мот а подвеска прожимается максимум на пару сантиметров. Что и говорить все окресные кочки моя жопа знает наизусть.
слушаите.. а ваобше ктонибудь ставил импортные какиенибудь газовые амортизаторы? ониже мягче на порядок.. у меня ЧИза была с пневмо маслеными амортами ваобше сказочно сиделось..
тащемта 1м63 и прямые руки, йопт зы. мля, не я один подшипники растачивал )))
Ремонт амортизаторов мотоцикла – когда надоедает каждый ухаб!
Проблемы с амортизаторами рано или поздно возникают во всех мотоциклах. Как правило, первым признаком того, что необходимо произвести замену, является вытекание жидкости.
При появлении первых признаков неисправности следует производить ремонт. Амортизаторы – это достаточно важная часть мотоцикла. От правильной работы и состояния зависит безопасность езды. Главная проблема в том, что при проблемах с амортизаторами транспортное средство поедет, однако то, насколько это будет безопасная езда, предугадать сложно.
Кроме подтекания жидкости могут быть другие симптомы, свидетельствующие о необходимости ремонта:
Ремонт амортизаторов – это не тот аспект в обслуживании мотоцикла, который стоит откладывать до появления свободных средств. Проблемы с амортизаторами могут иметь следующие причины появления: низкоквалифицированный ремонт, замена масла проводится не регулярно, поврежден шток амортизатора, лопнула пружина.
Выбор и установка нового амортизатора
Установку новой детали производим в обратной последовательности с учетом некоторых моментов.
При выборе амортизатора руководствоваться нужно не размерами старой детали, а руководством по эксплуатации и ремонту вашего скутера, где в подробностях описаны размеры каждой детали скутера. Дело в том, что вы не можете быть уверены в том, что старая деталь соответствует номиналу и предыдущий владелец соблюдал правила (если вы покупали скутер с рук). Также нужно учитывать, что в процессе эксплуатации, задний амортизатор скутера несколько сжимается, уменьшаясь в размерах по длине. Поэтому руководствоваться этими показателями при выборе новой детали не стоит.
Ремонт задних амортизаторов мотоцикла Honda cb400 своими руками.
1. Вывешиваем заднее колесо мотоцикла и снимаем амортизаторы, открутив 4 болта.
2. Стягиваем пружину амортизатора. Я пытался это сделать с помощью стяжек для жигулевских пружин, которые у меня валялись, но там слишком толстые зацепы для мотоциклетного амортизатора. Поэтому я стягивал тросами. Потом уже подрезал жигулевские зацепы болгаркой и все стало работать
3. Снимаем крышку с газовой камеры и видим ниппель.
Нажимаем на него и спускаем из амортизатора давление.
4. Отверткой и молотком снимаем нижнюю крышку амортизатора.
Давим на поршень изнутри, открывается доступ к стопорному кольцу. Поддеваем его тонкой отверткой и снимаем.
Вытаскиваем шток.
5. Придется нам прогнать резьбу на штоке, т.к. он завальцован, чтобы гайка не откручивалась.
6. Разбираем дальше
Важно потом умудриться собрать именно в той последовательности, что и разобрали. Но если уж что-то пошло не так вот шпаргалка. На газетке я разложил все по порядку в процессе разборки сверху вниз слева направо
Соответственно, собирать надо наоборот, снизу вверх справа налево
На газетке я разложил все по порядку в процессе разборки сверху вниз слева направо. Соответственно, собирать надо наоборот, снизу вверх справа налево.
7. Меняем гидромуфту и сальник на новые.
8. Собираем в обратном порядке. Прежде, чем установить шток на место, амортизатор необходимо заполнить маслом. После установки штока надо будет дать давление в газовую камеру амортизатора. Это делается с помощью компрессора, причем компрессор должен быть мощный, я стрельнул накачать амортизатор в грузовом шиномонтаже. При наполнении газовой камеры надо быть очень осторожным, поскольку давление подскакивает буквально за долю секунды, это не колесо накачать, там емкость очень маленькая. Я давал 10 атмосфер и потом быстро выдергивал, теряя пару атмосфер при съеме. И получилось не с первого раза
И еще немного:
1. Весь процесс сопровождается веселыми брызгами масла, причем старое еще и вонючее Самый стремный момент — накачка амортизаторов. 2. Один из амортизаторов быстро потек как раз из-за плохого состояния штока. Второй выдержал испытания — на нем каждый день 2 недели катал мой знакомый, когда у него потек амортизатор, и ему надо было поставить временно хоть какой-то, пока пара новых не придут по почте. 3. Ремонт амортизаторов Honda cb400 — удовольствие для настоящих извращенцев Правда достаточно геморройный процесс.
Все.
