Регулировка зазоров клапанов на японском дорожном мотоцикле

Почему клапана требуют регулярной настройки

Многие счастливые владельцы абсолютно любой техники, будь это велосипед или автомобиль, после совершения ее покупки абсолютно игнорируют ее потребности и нужды, что чревато быстрым приведением большинства узлов в негодность, в частности, — мотора. Главная функция клапанов — осуществление подачи воздушно-топливной смеси в резервуар сгорания, а также обеспечение отвода переработанных газов.

Работа клапанов проходит в условиях постоянных высоких температур, что приводит к расширению металлических частей узла и их постепенной деформации. Частое расширение металлов в процессе нагревания, в сочетании с отклонением от люфта, может привести к неадекватной работе клапанов — толкатель может заклинить, и клапаны перестанут закрываться, или на стыке этих элементов возникнет значительный люфт.

Когда во впускном клапане образуется недопустимых размеров люфт, это мешает воздушно-топливной смеси наполнить резервуар, поскольку площадь его становится значительно меньше, и тогда неизбежна неисправность толкателя. Когда люфт возникает между выпускным клапаном и толкателем, нарушается процесс вентиляции цилиндра. И в той, и в другой ситуациях, водитель ощутит значительное снижение мощностей двигателя и ряда других характеристик.

Если речь идёт о большом для этого узла люфте, то его основными признаками будут характерные щелчки, значительно увеличится расход. Резюмируя, можно выделить перечень различных признаков, свидетельствующих о необходимости проверки клапанов и их дальнейшем обслуживании:

• Мотоцикл или скутер стал хуже заводится;
• Байк вовсе перестал заводиться;
• Во время поездки возникают случаи отказа работы мотора;
• Скутер глохнет при попытке завестись;
• Падение мощности мотора, приведшей к значительному снижению максимальных скоростей;
• Из газораспределительного механизма доносятся характерные щелчки или цокот;
• Пробег, после осуществления замены элементов цилиндро-поршневой группы перевалил за 500 километров.

Регулировка клапанов

После того как поршень установлен в ВМТ такта сжатия. Можно начинать регулировку зазоров клапанов.  для этого откручивается гайка стопорящая регулировочную гайку на коромысле. Берется щуп толщиной в диапазоне от 0,1 до 0,15 мм для впускного клапана. Вставляется между коромыслом и клапаном прижимается регулировочная гайка

Прижимать гайку необходимо осторожно. Клапанные пружины слабые

Поэтому можно сжать её даже закручивая регулировочную гайку пальцами. Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора . затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм

Впускной клапан расположен ближе к карбюратору Выпускной к глушителю

В случае если двигатель двухцилиндровый вся эта процедура производится для цилиндра отдельно.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

• плохо заводится;
• не заводится;
• глохнет на ходу;
• заводится и глохнет;
• увеличился расход;
• снизилась максимальная скорость;
• слышен цокот в месте газораспределительного механизма;
• прошло 500 км после замены цилинропоршневой группы.

Регулировка на двигателях М-72 и Днепр К-750

Работа эта достаточно простая, но все же опишем ее подробно. Перед началом работы мотоцикл следует наклонить вбок, а под двигатель поставить посуду для сбора масла. Производится настройка в следующем порядке:

1. Гаечным ключом откручиваем гайку крепящую клапанную крышку;
2. Сливаем моторное масло из полости;
3. Устанавливаем в верхнюю мертвую точку такта сжатия поршень в цилиндре. Для контроля меток стоит извлечь резиновую пробку из картера двигателя. Прокручивание мотора производится с помощью кикстартера;
4. Далее начинается использование регулировочного щупа. С его помощью производится замер зазора между коромыслом и клапаном. Этот показатель должен быть равен 0,1 мм;
5. Если зазор отличается, то стоит произвести регулировку. Для этого ослабляем контргайку, и подкручиваем регулировочную гайку. После этого контргайку затягивают;
6. Далее мотор прокручивают за кикстартер еще один раз, после чего проверяют правильность настройки. Если все в норме, то собираем цилиндр и переходим к другому.

Так регулируются клапана на мотоцикл Урал, бсз на иж юпитер 5 имеет несколько другую конфигурацию. Поэтому, стоит изучить его более подробно.

Подготовка к работе

Для мелких деталей вроде крепежа надо приготовить пустую банку или коробку, чтобы ничего не потерять. Желательно, чтобы для каждого типа крепежа (различающего по диаметру) был свой отсек – так при сборе исключается неправильный монтаж деталей, лишний шум из-за неустойчивости фиксации и осложнения при езде после сборки.

Температура помещения должна составлять 18-25 градусов, так как при более низком значении будет некомфортно работать из-за ухудшенной чувствительности пальцев. В зимний период необходимо прогреть гараж до указанных значений. Другая причина – это характер самих зазоров. Они являются тепловыми, поэтому при ремонте и профилактике с другой температурой возможна неправильная настройка и ухудшение состояния двигателя в дальнейшем. Перед получением непосредственного доступа к мотору понадобится снять сидение и отложить его туда, где нет грязных деталей.

Газораспределительный механизм двигателя FMB 139

Механизм газораспределения двигателя FMB 139 оснащён распределительным валом, расположенным в головке цилиндра. Клапаны располагаются вертикально и V-образно и приводятся в движение при помощи коромысла, которое, в свою очередь, приводится в движение при помощи кулачков распределительного вала. Эта система очень похожа на ГРМ «Москвича» 412, только цилиндр всего один, а клапанов — два.

Распределительный вал приводится в движение при помощи цепной передачи. Она, в свою очередь, приводится в действие шестеренкой, расположенной на оси ротора генератора, которая является осью вращения коленчатого вала.

Источник

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

• Пассатижи;
• Крестовая отвёртка;
• Пара рожков на 8 и 9;
• Торцевой ключ на 10;
• Щупы 0.05 и 0.1 мм.

Щупы Внимание!

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Общий алгоритм установки зазоров

Для начала следует внимательно изучить Инструкцию по эксплуатации мотоблока. В ней нужно найти два момента:

Первый. Рекомендуемую производителем двигателя, правильную величину зазоров. У разных моделей ДВС они отличаются. При этом могут быть одинаковыми или разными для впускного и выпускного клапанов.

Например, нормой может быть 0,1-0,15 мм для обоих клапанов. Или 0,15 для впускного и 0,20 для выпускного. На выпускных может быть рекомендован больший зазор, так как они сильнее нагреваются от выхлопов и больше подвержены тепловому расширению.

Второй. Далее в Инструкции надо найти информацию о том, как установить третий такт сжатия, в положении которого регулируются зазоры. Для этого на маховике и цилиндре большинства двигателей есть риски. Маховик вращают до их совпадения.

Если нет рисок, в инструкции ничего не сказано, то третий такт сжатия для регулировки находят следующим способом:

1. Снять крышку клапанов.
2. Выкрутить свечу (на бензиновых ДВС).
3. Медленно вращать маховик. При этом надо следить за клапанами. Должно произойти следующее:
   1. Открылся и закрылся выпускной клапан.
   2. Открылся и закрылся впускной клапан.
   3. После того, как впускной полностью закрылся, маховик медленно провернуть еще на четверть или половину оборота. При этом поршень должен быть на подходе к ВМТ или строго в ВМТ, быть на такте сжатия, но ещё не уходить вниз.
   4. Положение поршня контролируется щупом через свечное отверстие.
4. Именно в этот момент (начало 3 такта, поршень в ВМТ), а оба клапана закрыты и между ними и коромыслами появляются зазоры, которые надо регулировать.

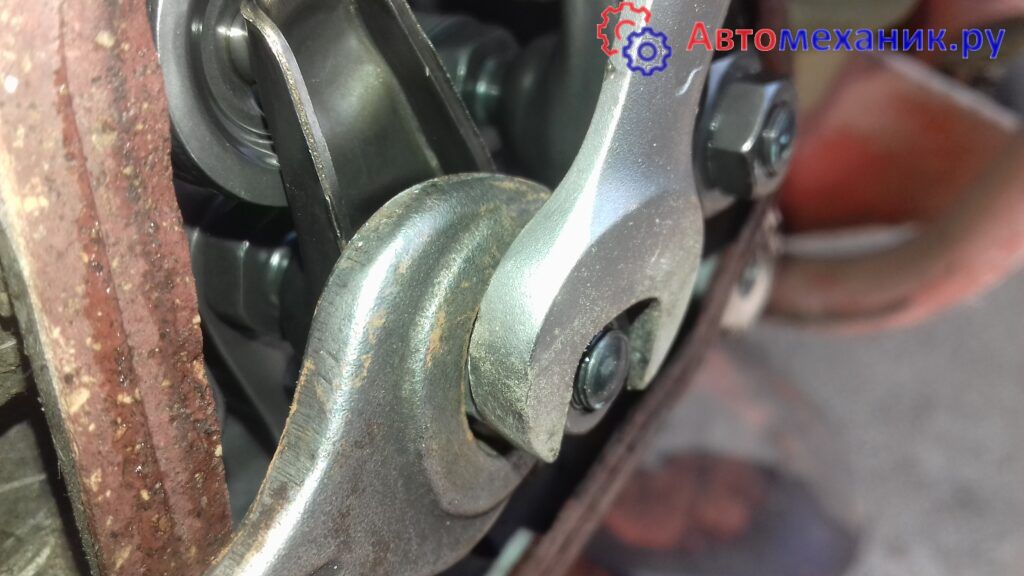

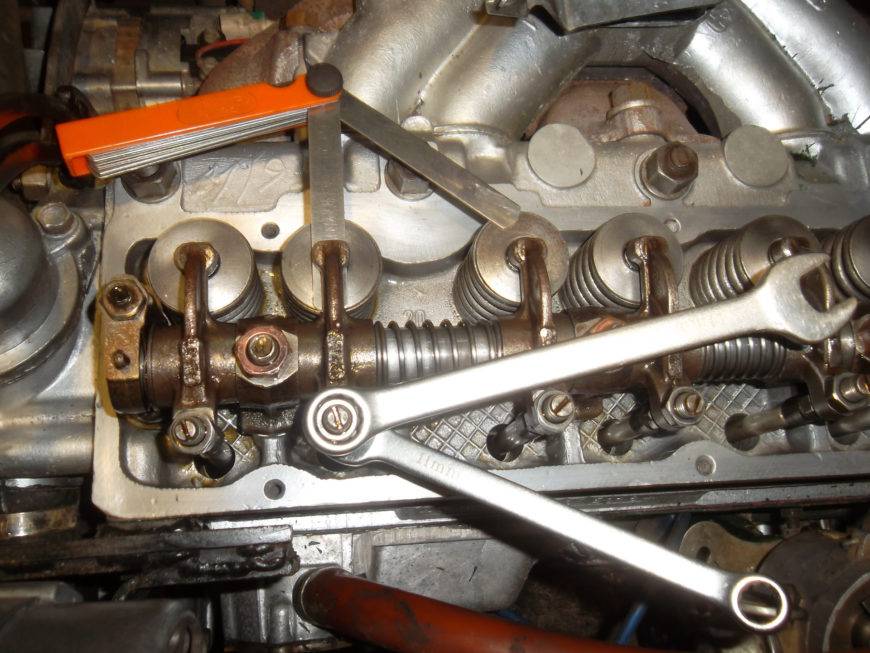

Момент регулировки на фото:

Регулировку проводят на холодном двигателе. Далее общий для всех двигателей порядок действий:

1. Отпускается контргайка регулировочного винта (на фото на переднем плане).
2. Под коромысло вставляется контрольный щуп, в данном случае 0,15 мм (см. фото).
3. Регулировочный винт затягивается, пока коромысло не упрется в щуп. Щуп слегка передвигают, винт затягивают, пока щуп не начнет передвигаться с небольшим усилием.
4. Затягивается отпущенная контргайка.

Щуп должен извлекаться также с небольшим усилием.

Как правильно сделать регулировку клапанов мотоблока с китайскими двигателями Лифан 168F-2,170F,177F  показано на видео:

Точно такая же процедура повторяется с другим клапаном.

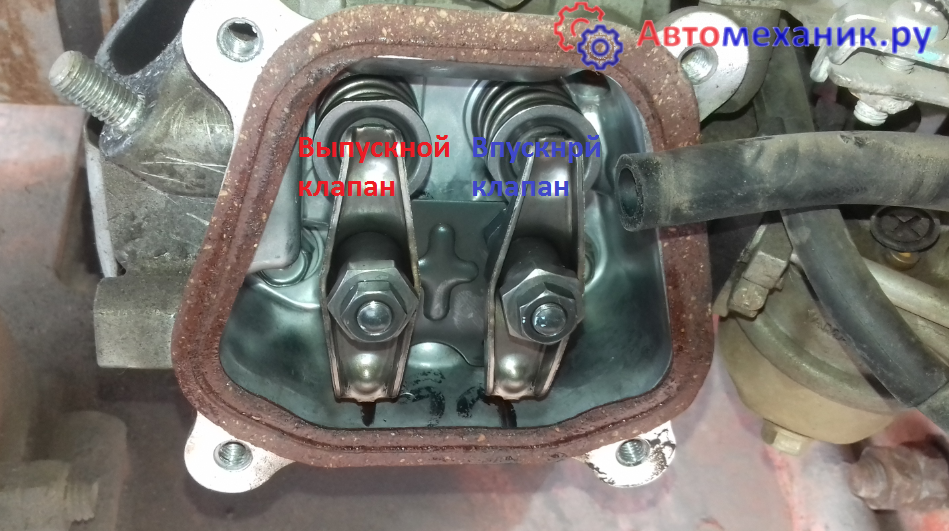

Если производителем рекомендованы разные зазоры для впускного и выпускного клапанов, их следует различать:

• выпускной клапан стоит со стороны глушителя;
• впускной напротив, со стороны карбюратора и воздушного фильтра.

Операция несложная, но требует тщательного подхода из-за того, что зазоры регулируются на мизерных величинах, с допустимой погрешностью в «сотках» мм (+ — 0,05 мм). На некоторых моделях ещё меньше (+ -0,02 мм).

Регулировка клапанов на Урал М-67, ИМЗ

На этом двигателе рекомендуемый зазор 0,05 мм. Поэтому, потребуется щуп именно с такой толщиной. Также у него несколько отличаются сёдла, но это не влияет на процесс регулировки. Перед работой также следует установить мотоцикл под наклоном. Процесс происходит следующим образом:

1. Демонтируем клапанную крышку и сливаем масло;
2. Выставляем цилиндр в ВМТ такта сжатия;
3. Проверяем зазор. Если расстояние не соответствует норме, то воспользуемся вращением стержня клапана.

Вот так можно просто и быстро как отрегулировать клапана. Работа эта не сложная, но она позволит избежать многих проблем с мотором. Также при правильно отрегулированных клапанах снижается расход.

Инструменты

• Маленькие плоскогубцы или специальный ключ
• Рожковый ключ на 9
• Торцовый ключ на 14 или головка
• Торцовый ключ на 8
• Набор измерительных щупов желательно с шагом 0,02 мм

Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.

Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.

С правой стороны двигателя есть кожух генератора — снимаем его. Если лень снимать — вынимаем из него только заглушку. Заглушка находится в верхней части корпуса и снимается при помощи обычной отвертки. Через заглушку мы будем контролировать положение меток на роторе.

Вставляем в центр кожуха генератора торцовый ключ на 14 и крутим двигатель (по часовой стрелке) покуда метка «Т» (от английского «Top» — значит верх, в нашем случае положение поршня в ВМТ) на роторе генератора не станет ровно напротив уступа.

После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.

Правильное положение распределительного вала определяется по его звездочке. Звездочка должна стать большим отверстием вверх, а маленькие отверстия и риски, которые возле них выбиты должны стать параллельно плоскости разъема крышки клапанов.

Это если в идеале, а на практике звездочка редко когда становится так как нам это нужно. И в этом зачастую виновата цепь — она растягивается и распределительный вал начинает немного не догонять коленчатый вал. Если у вас звездочка стала немного криво, то по-большому счету — это ерунда. А вот, если она у вас стала ни пойми как, то эту проблему нужно очень быстро решить — иначе рано или поздно загнет клапана.

Еще раз контролируем, чтобы метка «Т» на роторе генератора стала напротив выступа, а звездочка распределительного вала заняла правильное положение. Отворачиваем на регулировочных болтах контргайки.

Выкручиваем немного регулировочные болты, просовываем между клапаном и регулировочным болтом измерительный щуп и не вынимая его — пальцами подтягиваем регулировочный болт, зажимаем регулировочный болт плоскогубцами и фиксируем его контргайкой.

После того как затяните контргайку — проверьте насколько легко ходит щуп. В идеале, щуп между клапаном и болтом должен перемещаться с едва ощутимым усилием.

• Если щуп перемещается без усилия — ослабьте контргайку и подтяните немного болт.
• Если щуп перемещается с трудом или окажется зажатым — ослабьте болт.

Регулировка зазоров клапанов

Несколько советов которые нужно помнить:

• После регулировки клапанов может произойти так, что понадобится еще и регулировка карбюратора.
• Двигатель скутера не терпит в себе ничего лишнего. Поэтому следите чтобы у него ничего не попало.
• Регулирования можно делать только на холостом ходу.

Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики. Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.

Чтобы настроить зазоры клапанов надо сначала к ним добраться.

1. Снимаем сиденья. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.

2. Снимаем крышку вентилятора. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.

3. Снимаем крышку головки цилиндра. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.

Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск – снизу.

ВМТ – это такое место, где поршень в цилиндре постоянно закреплен сверху. Но поиск ВМТ только звучит страшно, на деле найти его довольно просто. Вам нужно взять обычный ключ на 13 и прокрутить шестигранник по часовой стрелке (шестигранник находится на крыльчатке охлаждения генератора). Крутить шестигранник надо до тех пор, пока метка «Т» что выбитый на маховике не совпадет с боковым выступом этого маховика.При регулировке зазоров клапанов на 4 тактном скутере можно увидеть сразу 2 ВМТ. 4. Ищем звездочку распределительного вала, там есть 3 отверстия и 2 клапана (клапаны закрыты). Наша задача правильно расставить отверстия. Для этого нужно добиться чтобы поршень был в верхней мертвой точке.

5. Регулировка клапанов. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить – за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров. Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).

Вот и все, на этом настройка и регулировка зазоров клапанов на 4т скутере закончена. Теперь в обратном порядке все собираем обратно. Не торопитесь, чтоб все сделать правильно и затянуть все болты. Кстати не перепутайте болты и следите за пластмассой, она очень хрупкая, особенно на китайских скутерах.

В конце проверяем не осталось ли лишних деталей (гаек, шурупов).

Если вы ищете какие зазоры клапанов на скутере, то однозначного ответа на этот вопрос нет. Зазоры могут существенно отличатся в зависимости от кубатуры скутера. Чтобы узнать точно, какие зазоры на клапанах вашего скутера – смотрите мануал. Я могу сказать только то, что у большенства мопедов эти зазоры составляют 0.05 и 0.1 мм.

Профилактика поломок мотора мопеда

Чтобы увеличить срок работы не только клапанов, но и всего двигателя мопеда «Альфа» в целом, надо следовать таким рекомендациям:

• заливать лишь качественное топливо – это исключает вред системе распределения газов, а также не оставит лишних следов изнутри;
• нужно отслеживать изменения на датчиках, свидетельствующих об изменениях в состоянии мопеда;
• стоит время от времени менять масло полностью;
• нельзя допускать перегрева мотора, особенно при летней жаре. Аналогично недопустимо подвергать двигатель резким перепадам температур. Поэтому при выезде ну улицу зимой не стоит сразу же трогаться с места – надо дать мотору прогреться. Так исключается ускоренный износ металла, используемого в транспортном средстве;
• обязательна поддержка мопеда в чистоте – регулярная чистка от грязи хотя бы на поверхности, чтобы она не накапливалась слоями, затрудняя дальнейший ремонт в будущем. Хранить транспорт на постоянной основе нужно лишь в помещении;
• на зиму аккумулятор потребуется снять, если мопед не будет использоваться. Это исключит образование конденсата и другие проблемы – перед повторным монтажом элемента его стоит подзарядить.

Надо всегда держать наготове ящик с инструментами именно для мопеда. Это полезно не только при ремонте, но и для других целей вроде подтягивания крепежа, так как он способен откручиваться со временем. В итоге будет обеспечено не только надёжное удержание клапана двигателя, но и общая безопасность при езде в любых условиях.

Стоит учитывать, что инструкция может быть полезной при исправлении дефектов других моделей мопедов/скутеров, где различается объём двигателя. В этой ситуации будет отличаться зазор с двух сторон. В остальном потребуется изучить дополнительно руководство по ремонту транспортного средства для определения верных параметров. В гараже понадобится небольшой стол для размещения на нём двигателя при его демонтаже и полной очистке – так работа будет гораздо удобнее и эффективнее.

Как отрегулировать клапана на мопеде Альфа — пошаговая инструкция 4.2 (84%) 5 проголосовало

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

• Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
• Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
• Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
• Байк жёстко фиксируется на подножке или другими удобными способами;
• Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Что такое регулировка клапанов двигателя

Если говорить более точно, то регулируют не сами клапаны, а тепловые зазоры между ними и распредвалом. Принцип работы этих деталей – полное прилегание к седлу (выемке в головке блока цилиндров автомобиля) в промежутках между рабочими циклами. Прежде всего, это требуется, чтобы камера сгорания была полностью герметичной. Вдобавок, плотная посадка клапана в холодный металл ГБЦ обеспечивает его эффективное охлаждение.

Регулировка очень актуальная. Ведь затворы нагреваются до больших температур. Металл, из которого они сделаны, расширяется. Если бы между ножкой клапана и толкающими элементами распределительного вала не существовало бы зазора, то затвор закрывался бы не до конца. Это и происходит, когда зазор меньше указанной нормы.

Если затвор закрыт не полностью, то это чревато многими проблемами:

• Существенное уменьшение компрессии.
• Прогорание седла затвора в ГБЦ, которое провоцирует необходимость дорогого ремонта.
• Потеря мощности мотора.
• Повышение расхода горючего, что обязательно скажется на кошельке водителя транспортного средства.
• Появление на тарелках затворов нагара.
• Нестабильная работа мотора автомобиля.
• Прогорание детали.

Слишком крупный зазор тоже чреват проблемами. Среди них следует назвать такие:

• Существенное сокращение срока эксплуатации затворов.
• Увеличение шумности мотора.
• Расклепывание.
• Скол торца, что существенно увеличивает зазор.

Вместе с этим упорно снижается мощность мотора машины, так как в ней сильно нарушены все газораспределительные процессы.

Как отрегулировать клапана на мопеде Альфа — инструкция

Открыть клапан будет просто – на него необходимо надавить. В случае с конструкцией мопеда «Альфа» на элемент давит коромысло, двигающееся под воздействием кулачка распределительного вала. Далее надо действовать в строгой последовательности:

полное охлаждение мотора до температуры в гараже. Если мопед использовался перед процедурой, лучше дать ему постоять хотя бы два часа для остывания – так можно избежать ожогов не только от элементов, которые затрагиваются непосредственно, но и от соседних частей;
выключение зажигания – обязательно, чтобы случайно не запустить двигатель;
установка мопеда на подножку для стабильного удержания в вертикальном положении;

боковая крышка головки мотора откручивается

На данном этапе может потребоваться запасная прокладка, так как от износа и неосторожного снятия возможен разрыв. Рекомендуется применить термоустойчивый герметик;

необходимо совместить метку, которая нанесена на звёздочку головки с меткой, что расположена на корпусе головки

Коленчатый вал можно поворачивать ножкой кикстартера: данный способ не слишком удобен из-за расположения элементов на противоположных сторонах. Лучше позвать человека, находящегося рядом, для данного этапа. Для более простого вращения коленвала допускается откручивание свечи зажигания;

демонтаж крышки головки при помощи ключа на 17. Один элемент находится снизу, а другой – сверху;

нужно немного скрутить контргайку регулировочного винта;

надо взять щуп толщиной 0,05 мм, а потом просунуть его между стержнями клапана и винтом для регулировки. Если щуп проходит слишком свободно, нужно будет затянуть контргайку, а если не проходит или проходит с трудом — ослабить;

как сказано выше, нужно осторожно затянуть регулировочный винт так, чтобы щуп ходил с легким сопротивлением, но не блокировался полностью. Это свидетельствует о правильной настройке зазора. Если щуп не удаётся просунуть, надо ослабить винт, а потом постепенно закручивать конструкцию. Щуп нельзя оставлять при регулировке зазора – это может привести к поломке инструмента. При этом нужно постоянно проверять ширину зазора — она не должна меняться;

точно так же необходимо поступить с другим клапаном;
монтаж всех снятых частей происходит в обратном порядке.

Для проверки правильности осуществления работы надо лишь запустить двигатель после фиксации клапана мотора. Нужно смотреть, чтобы ничего не протекало и не издавало лишних звуков. Можно проехать несколько сотен метров недалеко от гаража, чтобы инструменты были недалеко для исправления недочётов. Допускается увеличение зазора на сотые доли миллиметра – это не приводит к неисправностям. Если всё сделано правильно, полностью исчезают все признаки неисправностей, расписанные выше, а сам мотор будет служить годами.

Очень полезное и наглядное видео о том, как отрегулировать клапана на скутере:

Пошаговая инструкция настройки зазора клапанов мотора 157 qmj

Регулировка клапанов 4 тактного скутера начинается с освобождения доступа головки цилиндра. Для этого вынимаем подседельную емкость, которая зачастую крепится несколькими болтами. Далее, получая доступ головки цилиндра, убираем 4 болта и снимаем ее с мотора. Теперь подбираемся к корпусу вентилятора. Его можно демонтировать полностью, открывая свободный доступ к необходимым меткам или если нет желания демонтировать его полностью, можно выкрутить крышку. Заглушка на которую указывает стрелка снимается простой отверткой, и именно через нее можно рассмотреть метки ротора.

Вставляем в кожух генератора ключ (торцевой) на 14 и вращаем ротор по часовой стрелки, смотра при этом в отверстие на кожухе. Нужно, чтобы в смотровом окне (напротив уступа) показалась метка Т, которая свидетельствует о нахождении поршня в верхней мертвой точке или вмт.

Смотрим на газораспределительный механизм. Здесь оба клапана должны быть закрыты, а отверстия на звездочке распределительного вала, должны соответствовать картинке ниже. Все совпало? – переходим дальше. Если нет, то снова вращаем ротор, пока метка не совпадет с выступом, и снова мониторим положение клапанов и отверстия на звездочке.

Обратите внимание. Очень часто цепь растягивается и поэтому отверстия на звездочке, могут совпадать не на 100% если отклонение небольшое, то ничего страшного в этом нет, а если заметили полное несовпадение, то это чревато поломкой мотора, а значит, цепь нужно менять

• Откручиваем контровую гайку, удерживающую верхний клапан.
• Вставляем щуп 0.05 и вручную притягиваем регулировочный винт.

Оставляя щуп берем щипцы и фиксируем одной рукой регулировочный винт, а другой притягиваем контровую гайку.Теперь щуп с небольшим усилием должен достаться и также стать на свое место с небольшим усилием. Если это не так, то повторяем процедуру еще раз.

• Выставив клапан впуска, переходим к нижнему клапану. Здесь нужен щуп 0.1 мм. Процесс регулировки аналогичный. Ослабили болт, вставили щуп, затем притянули все и проверили зазор.
• Все готово, осталось собрать мотор в обратном порядке и проверить новые настройки на дороге.

Совет. После выставления зазоров будет не лишним проверить настройки карбюратора.
