Шаг 6: Рама прицепа.
Рама прицепа была изготовлена из 1/2 дюймовой тонкостенной металлической трубки.
Изготовление рамы я начал с двух отрезков верхней и нижней части каркаса. Так как мне было сложно создать в передней части прицепа ровный полукруг большого радиуса, как у прицепов BOB, то я решил ограничиться маленьким радиусом изгиба и короткими прямыми перемычками между верхней и нижней частями каркаса. На данном этапе меня не заботила общая длина труб — главное, чтобы верхняя и нижняя части каркаса точно соответствовали друг другу.
Сборку рамы я начал с эскиза. По нему я изготовил макеты, по которым и собрал раму в металле.
Я вырезал опорные пластины из 1/8 дюймовой стали и приварил их спереди к верху и низу каркаса под углом, как на макете. Опорные пластины крепились к верхней и нижней части шарнирной трубы, таким образом определив расположение нижней и верхней передней части каркаса рамы.
Затем с каждой стороны я приварил вертикальные стойки между нижними и верхними трубами.
Чтобы определить желаемую длину каркаса, мне пришлось в очередной раз сделать макет. Я сварил верхнюю поперечную часть, обрезал боковые рельсы до нужной длины и приварил вертикальные стойки сзади.
Диагональные перегородки с каждой стороны необходимы для усиления жесткости рамы. Также я взял большие стальные гвозди, обрезал их и приварил в отверстия в нижней части диагональных перегородок, чтобы в местах соединения они работали в качестве пружинного амортизатора.
Как создать велоприцеп в домашних условиях
Для создания велосипедного прицепа своими руками понадобится следующее:
- прямые трубы квадратного сечения;
- уголки;
- четыре угловые трубы;
- колеса;
- восемь металлических пластин;
- металлический лист;
- доски;
- шурупы, гайки, саморезы, гвозди для сколачивания досок.
Из инструментов понадобятся:
- дрель;
- сварочный аппарат;
- электрический лобзик;
- гаечные ключи.
Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:
Графическое представление каркаса прицепа и дышла
Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.
Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.
Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.
Нарезка посадочных мест под колеса:
- Берутся четыре одинаковых пластины.
- На каждой размечается величина дропаутов.
- С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
- Пластины привариваются к боковинам остова прицепа и внешним трубам.
Заготовки под колеса
Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.
Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.
Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.
Крепление тяги (горизонталки)
Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.

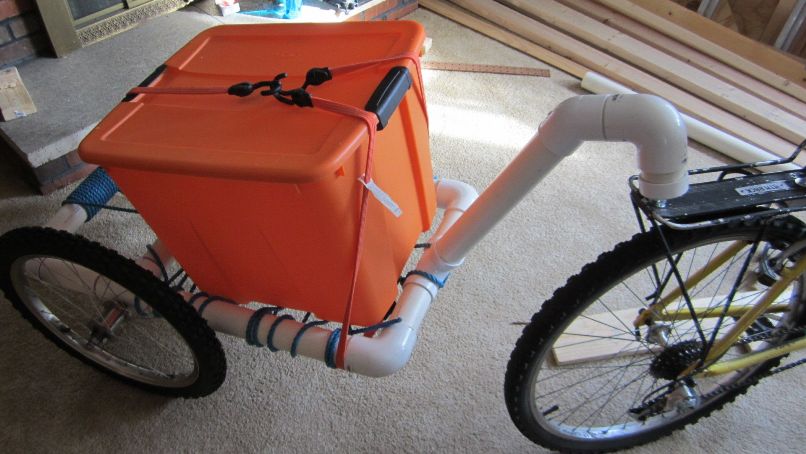

Велоприцеп – сделай велосипед грузовым!
Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
Тормоза, сцепка, ступицы и прочие узлы
При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.
Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.
Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.
Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.
При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.
Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).
На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.
Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.
На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.
Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.
Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.
Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.
Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.
Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.
Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.
Чертежи прицепа для мотоблока
Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.
Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.
Водило
1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).
Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.
Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.
Рама прицепа
1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).
Кузов прицепа – выбираем материал изготовления
Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.
Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.
Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.
– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.
– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.
– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.
Ось и колеса для прицепа мотоблока
Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.
Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.
Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.
Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.
Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.
Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.
Поворотный узел водила
1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.
Что представляет собой прицеп к мотоблоку
Прицепное устройство к мотоблоку состоит из:
- кузова;
- колес;
- крыльев;
- сиденья;
- дышла;
- тормозов.
Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.
На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.
Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.
Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.
Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.
Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.
На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.
Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.
Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.
Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.
Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.
Как сделать фаркоп для прицепа в домашних условиях
В независимости от того, какую конструкцию Вы планируете собрать, неизбежно возникает вопрос выбора сцепного устройства прицепа. Оно должно обеспечивать подвижность в двух плоскостях и достаточную надежность, оставаясь простым в реализации. Пару вариантов сцепок мы уже рассмотрели, оценим возможные другие.

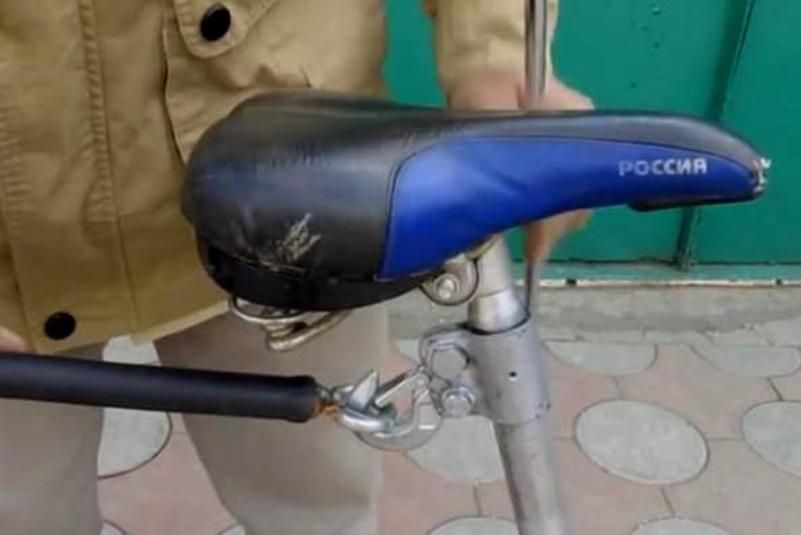

Вероятно, самое простое устройство представляет из себя шар, на который сверху надета труба. Тележка быстро отсоединяется от велосипеда, и ее удобно перекатывать вручную за изогнутый конец трубы. При этом существует опасность неконтролируемого разъединения сцепки во время движения.
Такое сцепное устройство напоминает фаркоп грузового автомобиля. Крюк с замком можно взять от негодного синтетического китайского троса (который легко рвется при попытке буксирования легкового автомобиля.) Такая сцепка быстро разъединяется, однако при движении издает стуки и скрипы.
Для изготовления более серьезного устройства потребуется сварка и пластиковые втулки. Основа конструкции – два сваренных крест-накрест патрубка и две вилки, то есть самодельный кардан.

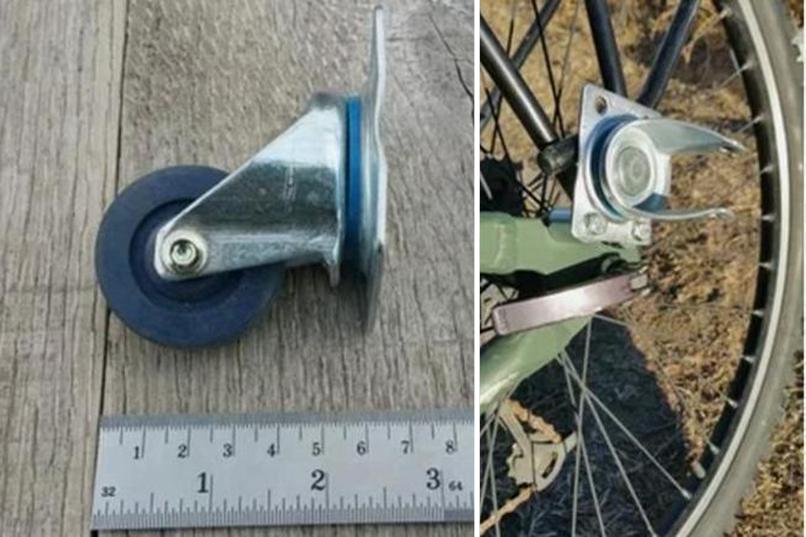

Оригинальная идея – изготовить велосипедный фаркоп из двух мебельных опор высотой 60 мм. Ролики из них удаляются, и один элемент крепится болтами с гайками к задней вилке велосипеда.

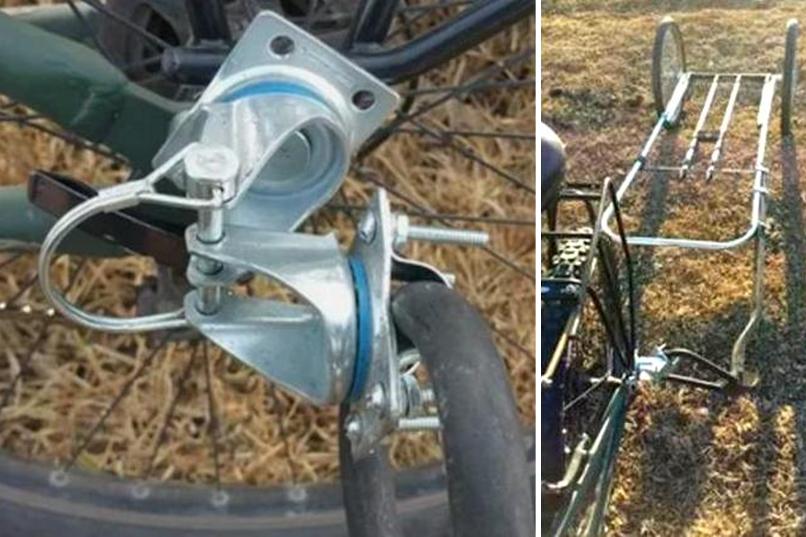

Второй элемент крепится к тяге прицепа хомутами и винтами с гайками. Между собой основания опор соединяются через отверстия для осей роликов с помощью штифта с быстросъемным шплинтом. Опоры вращаются вокруг своих осей и обеспечивают подвижность соединения в двух плоскостях.
Более того, в данном примере предусмотрена страховка на случай разъединения фаркопа во время движения. Она выполнена из велосипедного тросика с карабином, который цепляется за раму велосипеда.

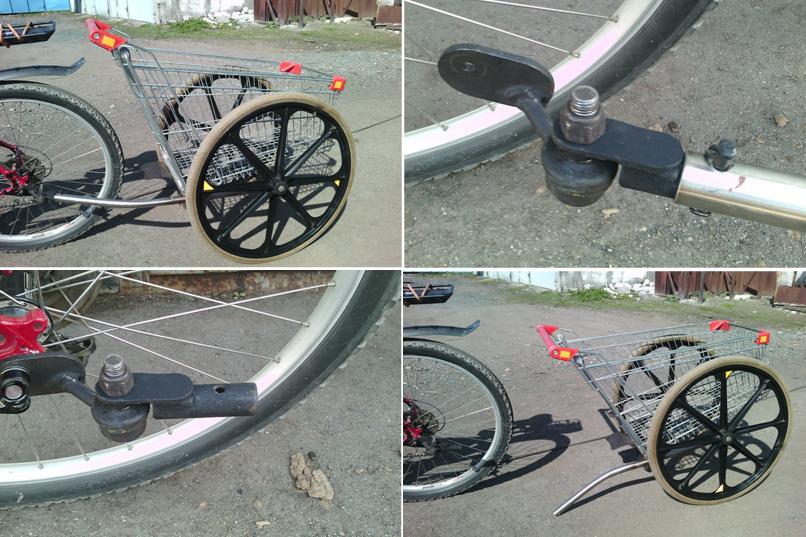

Этот велосипедный прицеп изготовлен на базе магазинной тележки с колесами от инвалидной коляски. Особый интерес представляет сцепка, изготовленная из шарнира тяги стабилизатора легкового автомобиля. Шарнир приварен к овальной пластине с отверстием, которая надевается на ось колеса. Сверху к шарниру крепится еще одна пластина, которая приварена к патрубку. На него надевается труба коляски, и соединение фиксируется штифтом со шплинтом. Получается очень надежно, но необходима сварка. Таким образом можно подобрать наиболее подходящее сцепное устройство для Вашего прицепа.
О технологии и правилах при производстве прицепа
Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.
Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.
Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.
Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.
К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.
Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.
Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.
Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:
- По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины массы буксира и когда транспортное средство без тормозов;
- По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
- По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
- По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
- Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
- Ширина дорожного просвета должна быть не меньше клиренса авто;
- По конструкции самодельный прицеп для легкового автомобиля может быть только одноосным. Расстояние между осями спаренной конструкции до 1 м;
- Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
- Общий вес на сцепку прицепа от 25 до 100 кг/с.
Оборудование сцепного устройства должно иметь следующие конструкции:
- Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
- Ограничительные башмаки для устойчивости при самостоятельной стоянке;
- Площадка с домкратным механизмом;
- Съёмный рычажный тормоз;
- Брызгозащитные крылья;
- Подставку для установки знака;
- Опорную стойку;
- Колесо запасное соответствующее размеру шин автомашины;
- Приборы осветительные, проводка и соединительная вилка.
Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.
